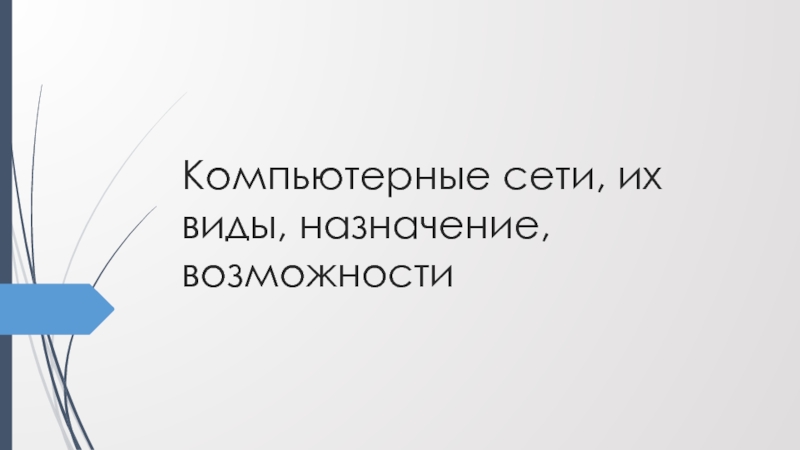

Слайд 1Компьютерные сети, их виды, назначение, возможности
Слайд 2 Компьютерная сеть – совокупность узлов (компьютеров, терминалов, периферийных устройств) имеющих возможность
интерфейсного взаимодействия друг с другом с помощью специального телекоммуникационного оборудования и программного обеспечения.

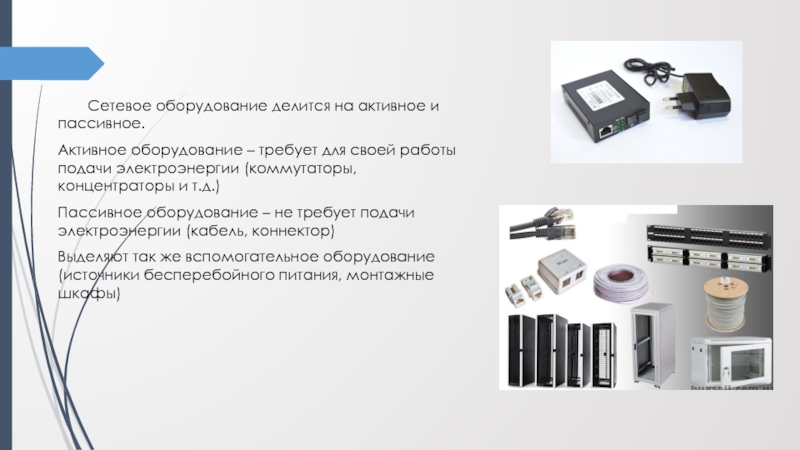

Слайд 3 Сетевое оборудование делится на активное и пассивное.
Активное оборудование – требует для
своей работы подачи электроэнергии (коммутаторы, концентраторы и т.д.)
Пассивное оборудование – не требует подачи электроэнергии (кабель, коннектор)
Выделяют так же вспомогательное оборудование (источники бесперебойного питания, монтажные шкафы)

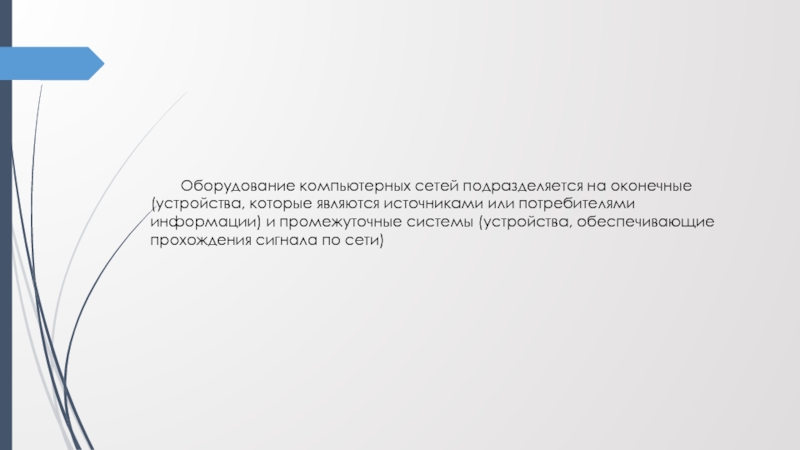

Слайд 4 Оборудование компьютерных сетей подразделяется на оконечные (устройства, которые являются источниками или
потребителями информации) и промежуточные системы (устройства, обеспечивающие прохождения сигнала по сети)

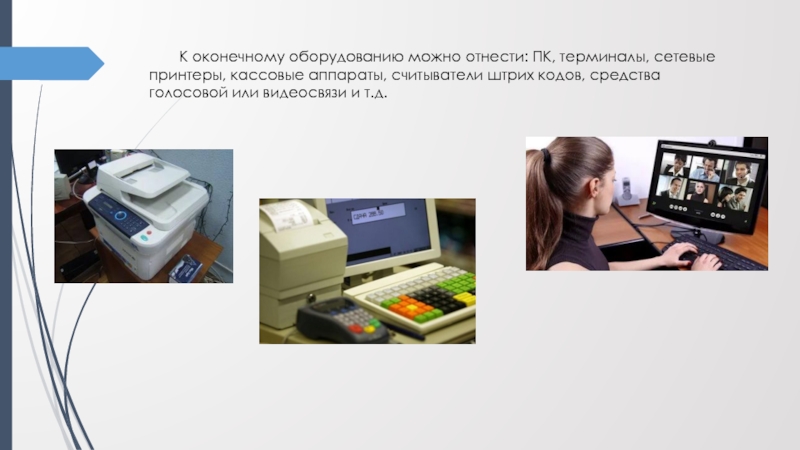

Слайд 5 К оконечному оборудованию можно отнести: ПК, терминалы, сетевые принтеры, кассовые аппараты,
считыватели штрих кодов, средства голосовой или видеосвязи и т.д.
Слайд 6 К промежуточным устройствам относят: концентраторы, повторители, маршрутизаторы и др. подобное оборудование,
а так же их соединительная беспроводная или кабельная инфраструктура.

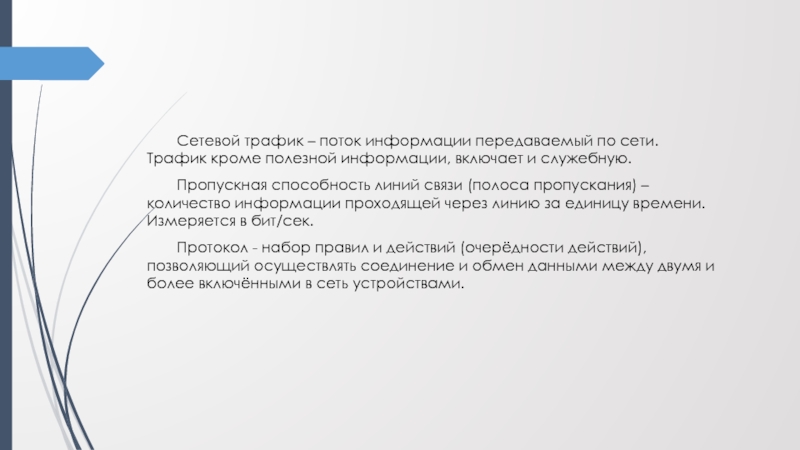

Слайд 7 Сетевой трафик – поток информации передаваемый по сети. Трафик кроме полезной
информации, включает и служебную.
Пропускная способность линий связи (полоса пропускания) – количество информации проходящей через линию за единицу времени. Измеряется в бит/сек.
Протокол - набор правил и действий (очерёдности действий), позволяющий осуществлять соединение и обмен данными между двумя и более включёнными в сеть устройствами.

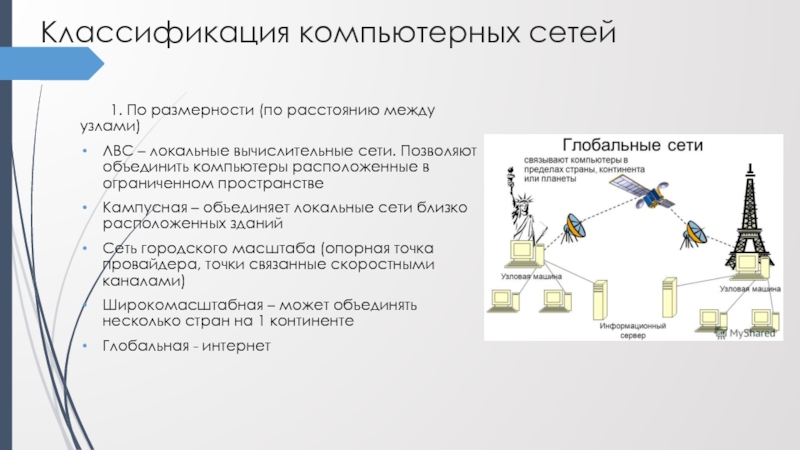

Слайд 8Классификация компьютерных сетей
1. По размерности (по расстоянию между узлами)
ЛВС – локальные
вычислительные сети. Позволяют объединить компьютеры расположенные в ограниченном пространстве
Кампусная – объединяет локальные сети близко расположенных зданий
Сеть городского масштаба (опорная точка провайдера, точки связанные скоростными каналами)
Широкомасштабная – может объединять несколько стран на 1 континенте
Глобальная - интернет
Слайд 9 2. В зависимости от способа управления
Клиент – серверная архитектура. Выделяют 1
или несколько узлов, которые являются серверами. Серверы выполняют управляющие и обслуживающие функции. Остальные узлы являются клиентными, на них только работают
Одноранговые сети. Все узлы равноправные. При этом клиентом является компьютер, который запрашивает некоторые услуги, а сервер – это ПК предоставляющий услуги.

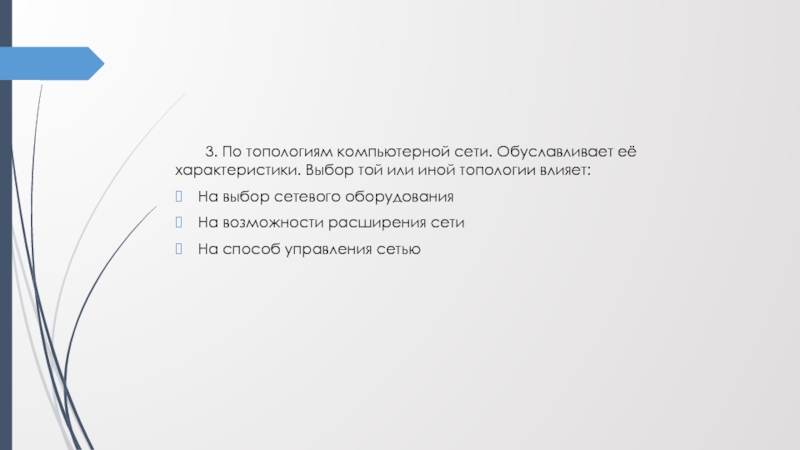

Слайд 10 3. По топологиям компьютерной сети. Обуславливает её характеристики. Выбор той или
иной топологии влияет:
На выбор сетевого оборудования
На возможности расширения сети
На способ управления сетью

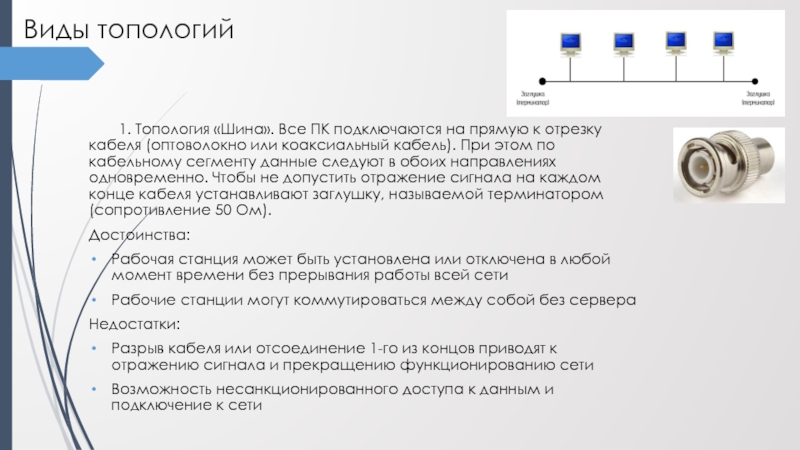

Слайд 11Виды топологий
1. Топология «Шина». Все ПК подключаются на прямую к отрезку
кабеля (оптоволокно или коаксиальный кабель). При этом по кабельному сегменту данные следуют в обоих направлениях одновременно. Чтобы не допустить отражение сигнала на каждом конце кабеля устанавливают заглушку, называемой терминатором (сопротивление 50 Ом).
Достоинства:
Рабочая станция может быть установлена или отключена в любой момент времени без прерывания работы всей сети
Рабочие станции могут коммутироваться между собой без сервера
Недостатки:
Разрыв кабеля или отсоединение 1-го из концов приводят к отражению сигнала и прекращению функционированию сети
Возможность несанкционированного доступа к данным и подключение к сети
Слайд 12 2. Кольцо. При такой топологии передача данных происходит последовательно от компьютера
к компьютеру. Каждый компьютер соединён линиями связи только с двумя другими: от одного он только получает информацию, а другому только передаёт. Работа в сети кольца заключается в том, что каждый компьютер ретранслирует (возобновляет) сигнал, то есть выступает в роли повторителя, потому затухание сигнала во всём кольце не имеет никакого значения, важно только затухание между соседними компьютерами кольца. Компьютеры в кольце не являются полностью равноправными (в отличие, например, от шинной топологии). Одни из них обязательно получают информацию от компьютера, который ведёт передачу в этот момент, раньше, а другие — позже.
Достоинства:
Так как вся информация постоянно циркулирует по сети от компьютера к компьютеру, то существенно сокращается время доступа к этим данным
Недостатки:
Время передачи данных увеличивается с увеличением компьютеров в сети
Каждая рабочая станция в любой момент времени причастна в передачи данных. Поэтому выход 1 рабочей станции парализует работу сети
Слайд 13 3. Звезда. Все рабочие станции подключаются напрямую к серверу.
Достоинства:
Высокая скорость передачи
данных от сервера к компьютеру, и от компьютера к серверу
Выход из строя 1 рабочей станции, не повлияет на работу сети
Недостатки:
Выход из строя сервера, ведет за собой неработоспособность сети
Трудность расширения сети, так как к новому рабочему месту необходимо прокладывать отдельный кабель и производить настройку сетевого подключения
Скорость передачи данных между отдельными станциями сравнительно низкая (зависит от мощности сервера)
Производительность все сети зависит от мощности сервера
Слайд 14Вопросы к оценке по теме
1. Компьютерная сеть. Классификация сетевого оборудования
2. Сетевой
трафик. Протокол
3. Основные виды топологий компьютерных сетей
