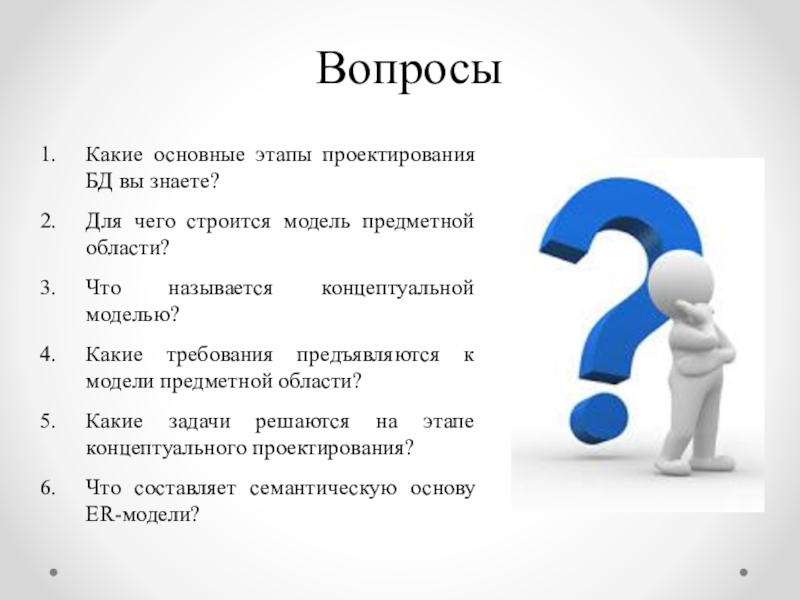

области?
Что называется концептуальной моделью?
Какие требования предъявляются к модели предметной области?
Какие задачи решаются на этапе концептуального проектирования?
Что составляет семантическую основу ER-модели?
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад на тему Прзентация на тему Автоматизированные средства проектирования баз данных
Содержание
- 1. Прзентация на тему Автоматизированные средства проектирования баз данных
- 2. Вариант 1Сущности:Пассажир (№ пассажира, ФИО, адрес, номер
- 3. Вариант 11N1N1N
- 4. Вариант 21N1N1N
- 5. Автоматизированные средства проектирования БД
- 6. История1970-е – 1980-е гг. - широко применялась
- 7. CASE (Computer Aided Software Engineering) – разработка программного обеспечения с помощью компьютера.
- 8. CASE-системаЭто набор CASE-средств, имеющих полное определенное функциональное предназначение и выполненных в рамках единого программного продукта.
- 9. CASE-технологияПредставляет собой совокупность методологий анализа, проектирования, разработки
- 10. Факторы, способствовавшие появлению CASE-технологииподготовка аналитиков и программистов;широкое внедрение и постоянный рост производительности компьютеров;внедрение сетевой технологии.
- 11. Этапы разработки ИСсоздание предварительного варианта системы;повторная разработка
- 12. Виды проектирования БДОбратное проектирование – ER-модель получается
- 13. Компонентная база CASE-системырепозиторий;средства разработки приложений;средства тестирования;средства документирования;графические средства анализа и проектирования;средства реинжиниринга.средства конфигурационного управления;средства управления проектом.
- 14. Признаки, по которым классифицируют CASE-средстваориентация на этапы жизненного цикла;функциональная полнота;тип используемой модели;допустимые платформы.
- 15. По ориентации на этапы жизненного циклаСредства анализа
- 16. По функциональной полнотеИнтегрированные системы, поддерживающие весь жизненный
- 17. По типу используемых моделейОбъектно-ориентированные – позволяют сократить
- 18. По степени независимости от СУБДСистемы, встроенные в

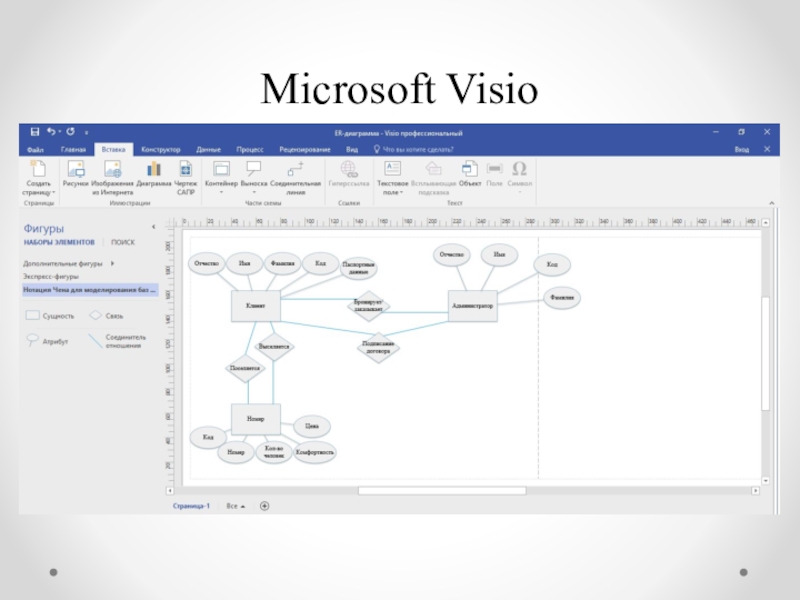

- 19. Microsoft Visio
- 20. Microsoft ProjectПредназначен для разработки планов, распределения ресурсов по задачам, отслеживания прогресса и анализа объёмов работ.
- 21. ERwin Data ModelerCASE-средство для проектирования и документирования
- 22. Ответьте на вопросыКакую систему мы рассмотрели сегодня
- 23. Домашнее заданиеПовторить процесс создания ER-диаграммы.Построить ER-диаграмму по предметной области «Хранение товара».
Вариант 1Сущности:Пассажир (№ пассажира, ФИО, адрес, номер телефона);Рейс (№ рейса, аэропорт вылета, аэропорт назначения, время вылета, время прибытия);Пилот (код пилота, ФИО, адрес, зарплата);Модель самолета (№ модели, изготовитель).Связи:Несколько пассажиров покупают билеты на один рейс.Один пилот назначается на
Слайд 2Вариант 1
Сущности:
Пассажир (№ пассажира, ФИО, адрес, номер телефона);
Рейс (№ рейса, аэропорт
вылета, аэропорт назначения, время вылета, время прибытия);
Пилот (код пилота, ФИО, адрес, зарплата);
Модель самолета (№ модели, изготовитель).
Связи:
Несколько пассажиров покупают билеты на один рейс.
Один пилот назначается на несколько рейсов и допущен к полётам на нескольких моделях самолётов.
Пилот (код пилота, ФИО, адрес, зарплата);
Модель самолета (№ модели, изготовитель).
Связи:
Несколько пассажиров покупают билеты на один рейс.
Один пилот назначается на несколько рейсов и допущен к полётам на нескольких моделях самолётов.

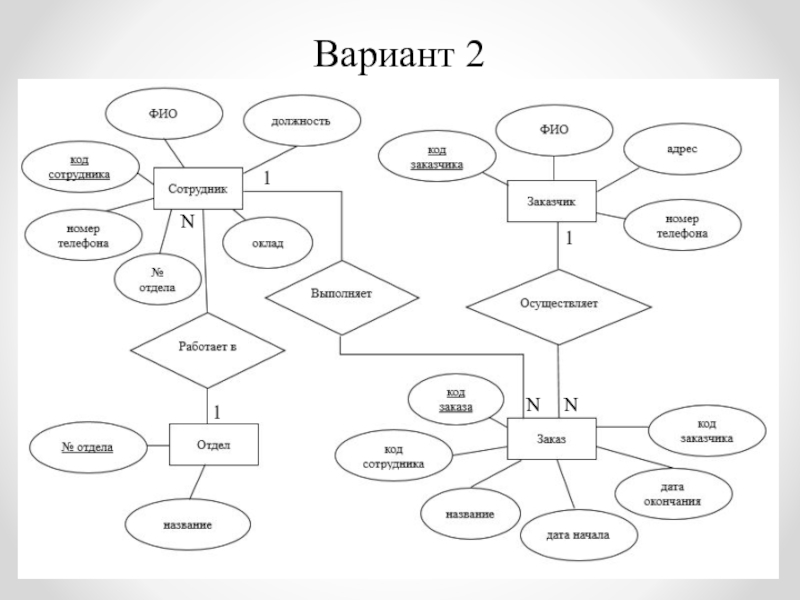

Вариант 2
Сущности:
Сотрудник (код сотрудника, ФИО, номер телефона, должность, оклад);
Отдел (№ отдела, название);
Заказ (код заказа, название, дата начала, дата окончания);
Заказчик (код заказчика, ФИО, адрес, номер телефона).
Связи:
В одном отделе работают несколько сотрудников.
Сотрудник выполняет несколько заказов.
Один заказчик осуществляет несколько заказов.
Слайд 6История
1970-е – 1980-е гг. - широко применялась структурная методология: были использованы
графические средства описания моделей информационных систем с помощью средств и диаграмм.

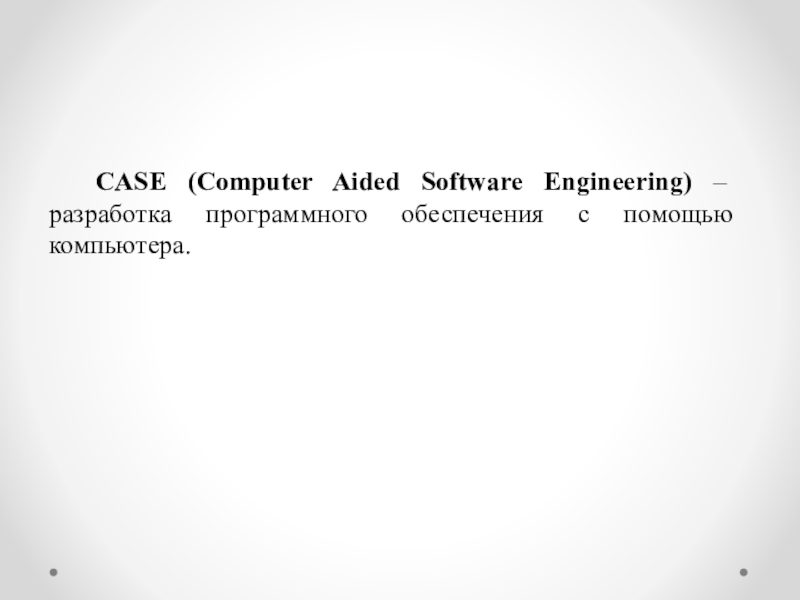

Слайд 7CASE (Computer Aided Software Engineering) – разработка программного обеспечения с помощью
компьютера.

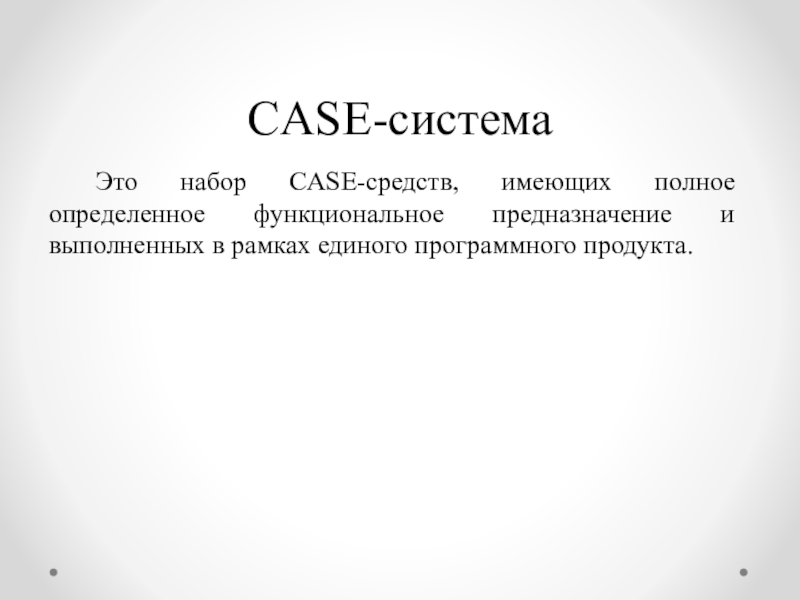

Слайд 8CASE-система
Это набор CASE-средств, имеющих полное определенное функциональное предназначение и выполненных в
рамках единого программного продукта.

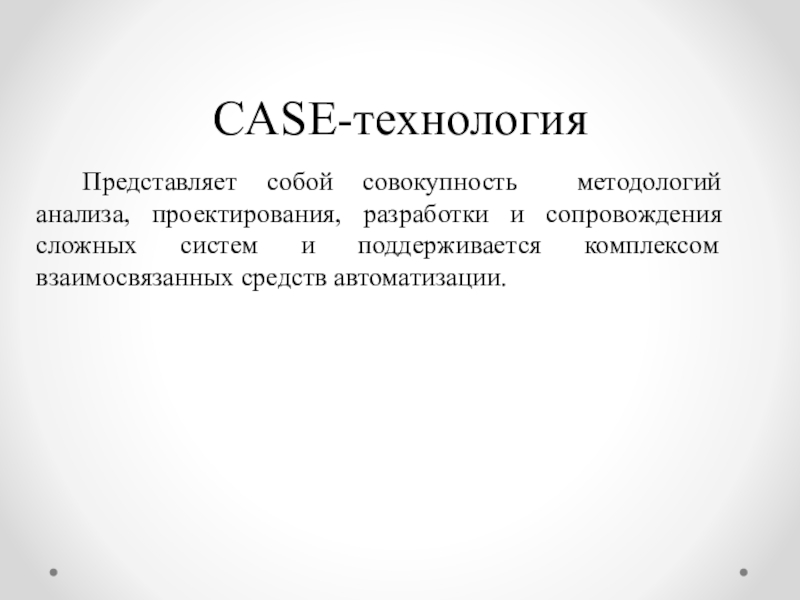

Слайд 9CASE-технология
Представляет собой совокупность методологий анализа, проектирования, разработки и сопровождения сложных систем
и поддерживается комплексом взаимосвязанных средств автоматизации.

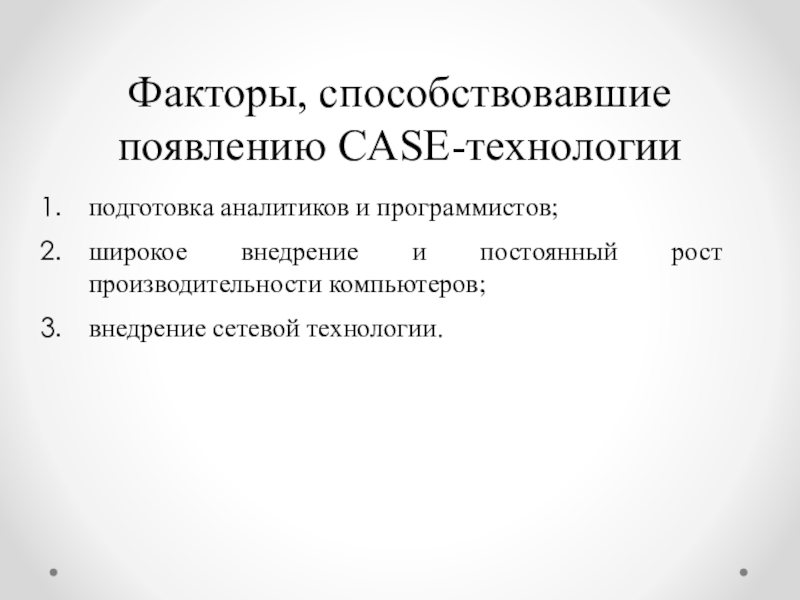

Слайд 10Факторы, способствовавшие
появлению CASE-технологии
подготовка аналитиков и программистов;
широкое внедрение и постоянный рост производительности
компьютеров;
внедрение сетевой технологии.
внедрение сетевой технологии.
Слайд 11Этапы разработки ИС
создание предварительного варианта системы;
повторная разработка – построение исходной модели
системы путём исследования её программных кодов.

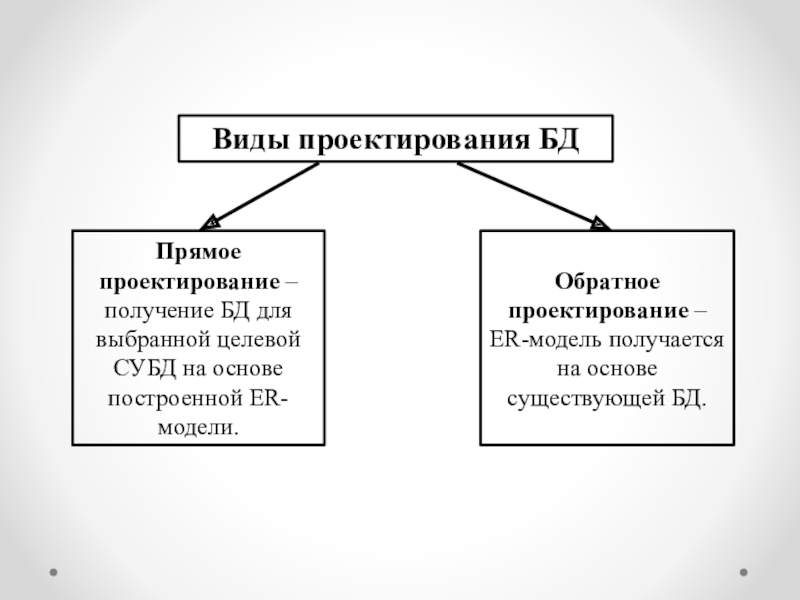

Слайд 12Виды проектирования БД
Обратное проектирование – ER-модель получается на основе существующей БД.
Прямое
проектирование – получение БД для выбранной целевой СУБД на основе построенной ER-модели.
Слайд 13Компонентная база CASE-системы
репозиторий;
средства разработки приложений;
средства тестирования;
средства документирования;
графические средства анализа и проектирования;
средства
реинжиниринга.
средства конфигурационного управления;
средства управления проектом.
средства конфигурационного управления;
средства управления проектом.
Слайд 14Признаки, по которым классифицируют CASE-средства
ориентация на этапы жизненного цикла;
функциональная полнота;
тип используемой
модели;
допустимые платформы.
допустимые платформы.
Слайд 15По ориентации на этапы жизненного цикла
Средства анализа – предназначены для построения
и анализа моделей предметной области.
Средства проектирования БД – обеспечивают моделирование данных и разработку схем БД для основных СУБД.
Средства разработки приложений.
Средства анализа и проектирования – обеспечивают создание проектных спецификаций.

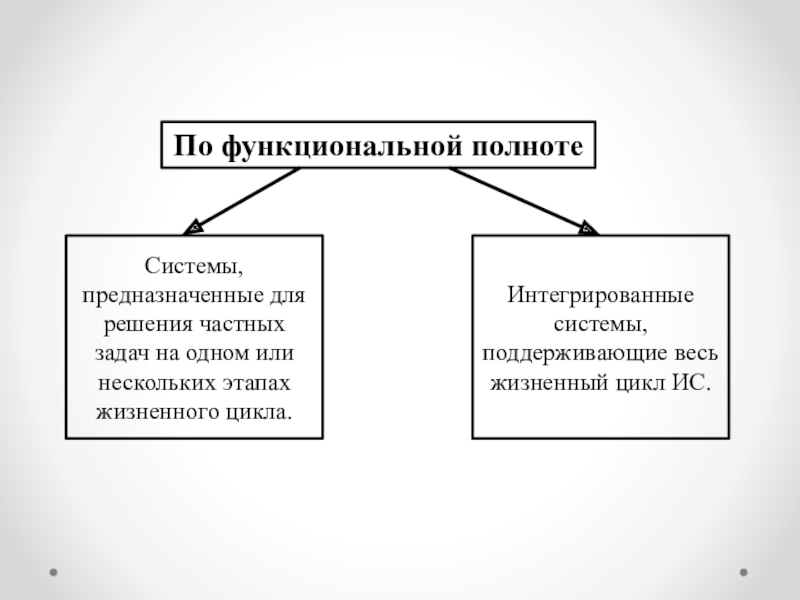

Слайд 16По функциональной полноте
Интегрированные системы, поддерживающие весь жизненный цикл ИС.
Системы, предназначенные для
решения частных задач на одном или нескольких этапах жизненного цикла.

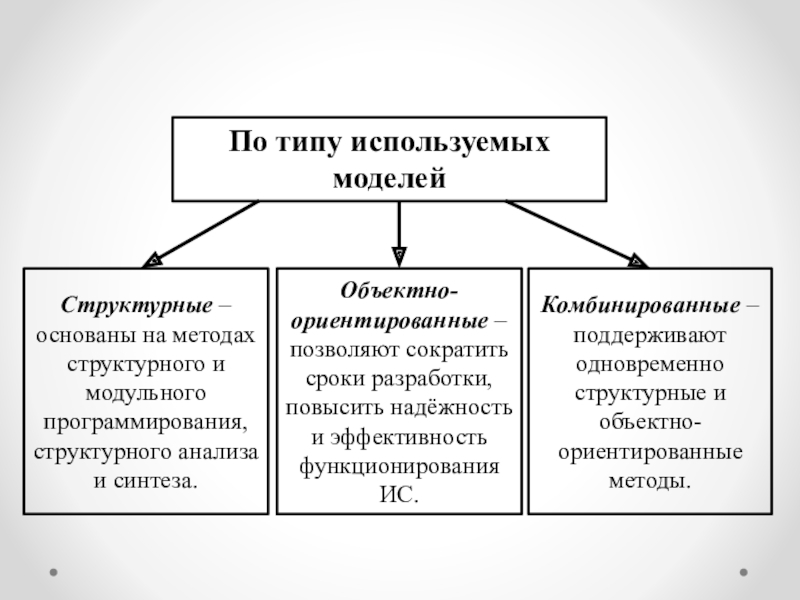

Слайд 17По типу используемых моделей
Объектно-ориентированные – позволяют сократить сроки разработки, повысить надёжность
и эффективность функционирования ИС.
Комбинированные – поддерживают одновременно структурные и объектно-ориентированные методы.
Структурные – основаны на методах структурного и модульного программирования, структурного анализа и синтеза.

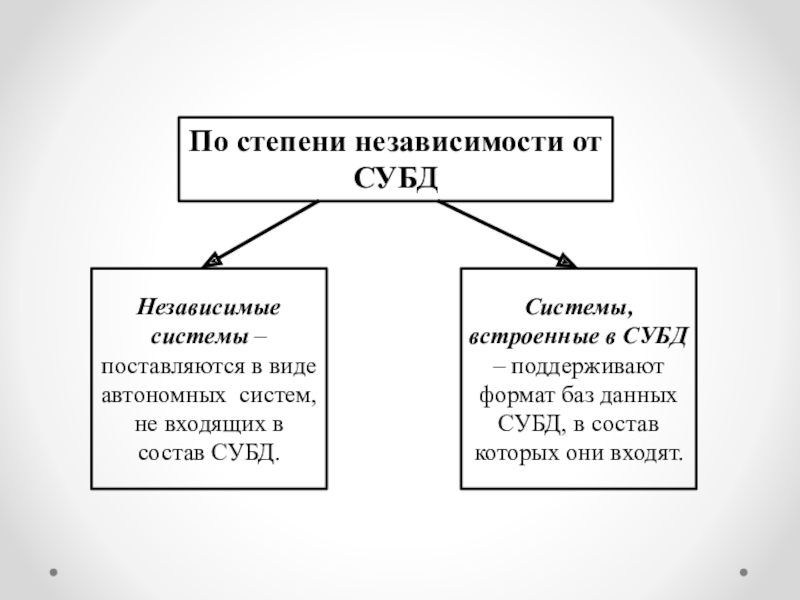

Слайд 18По степени независимости от СУБД
Системы, встроенные в СУБД – поддерживают формат
баз данных СУБД, в состав которых они входят.
Независимые системы – поставляются в виде автономных систем, не входящих в состав СУБД.

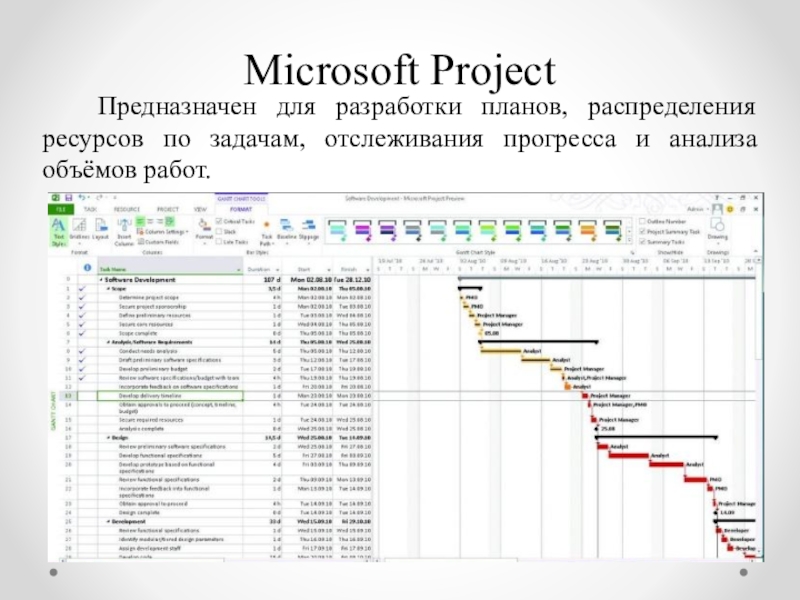

Слайд 20Microsoft Project
Предназначен для разработки планов, распределения ресурсов по задачам, отслеживания прогресса
и анализа объёмов работ.
Слайд 21ERwin Data Modeler
CASE-средство для проектирования и документирования БД, которое позволяет создавать,
документировать и сопровождать базы данных, хранилища и витрины данных.

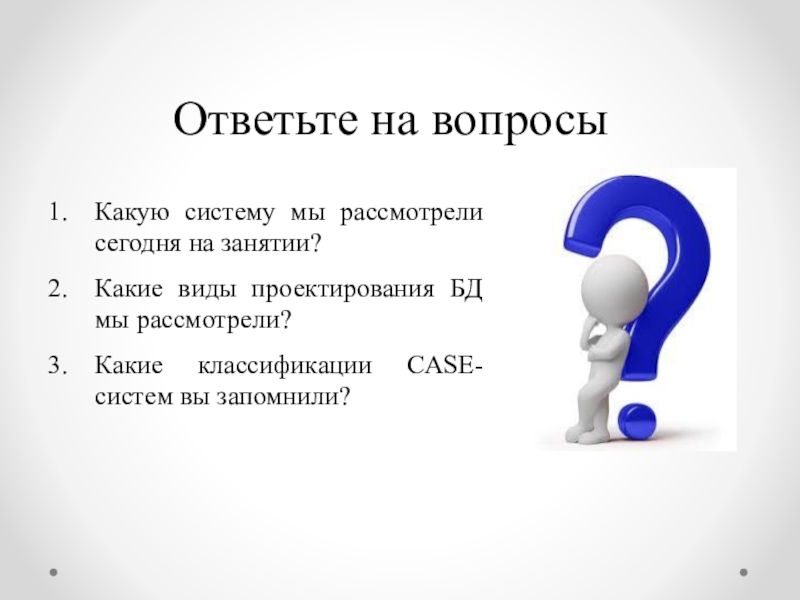

Слайд 22Ответьте на вопросы
Какую систему мы рассмотрели сегодня на занятии?
Какие виды проектирования
БД мы рассмотрели?
Какие классификации CASE-систем вы запомнили?
Какие классификации CASE-систем вы запомнили?

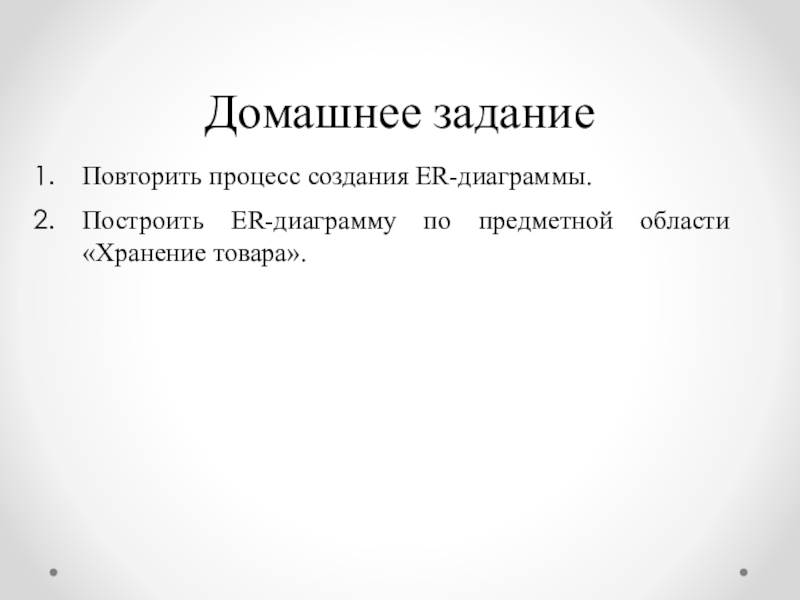

Слайд 23Домашнее задание
Повторить процесс создания ER-диаграммы.
Построить ER-диаграмму по предметной области «Хранение товара».
