Презентация, доклад Структура и аппаратные средства современного персонального компьютера (10 класс)

информатики
Зырянова Л. Н.

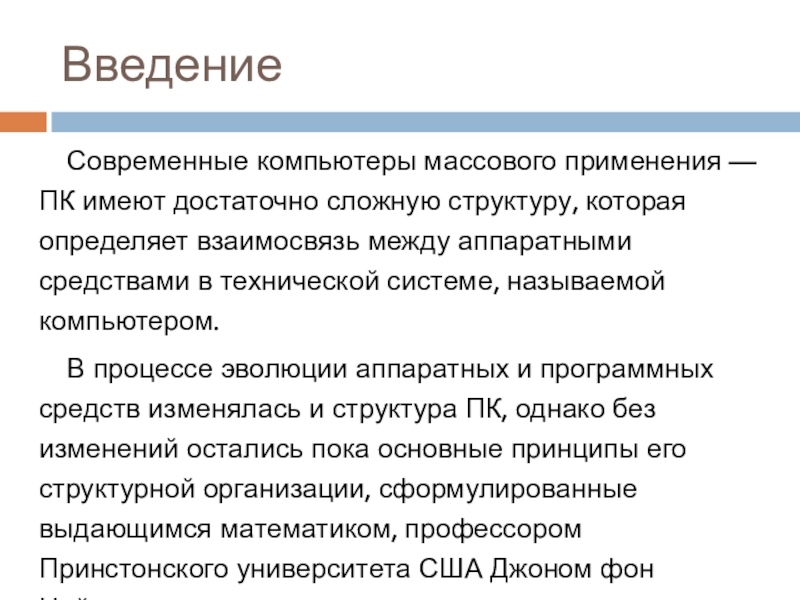

которая определяет взаимосвязь между аппаратными средствами в технической системе, называемой компьютером.
В процессе эволюции аппаратных и программных средств изменялась и структура пк, однако без изменений остались пока основные принципы его структурной организации, сформулированные выдающимся математиком, профессором Принстонского университета США Джоном фон Нейманом (1903–1957) и его коллегами в 1946 г.

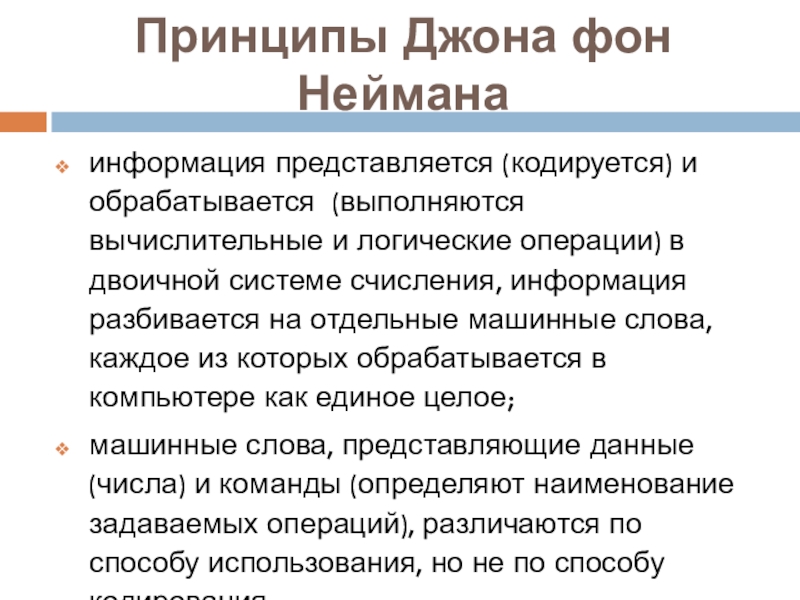

логические операции) в двоичной системе счисления, информация разбивается на отдельные машинные слова, каждое из которых обрабатывается в компьютере как единое целое;
машинные слова, представляющие данные (числа) и команды (определяют наименование задаваемых операций), различаются по способу использования, но не по способу кодирования;

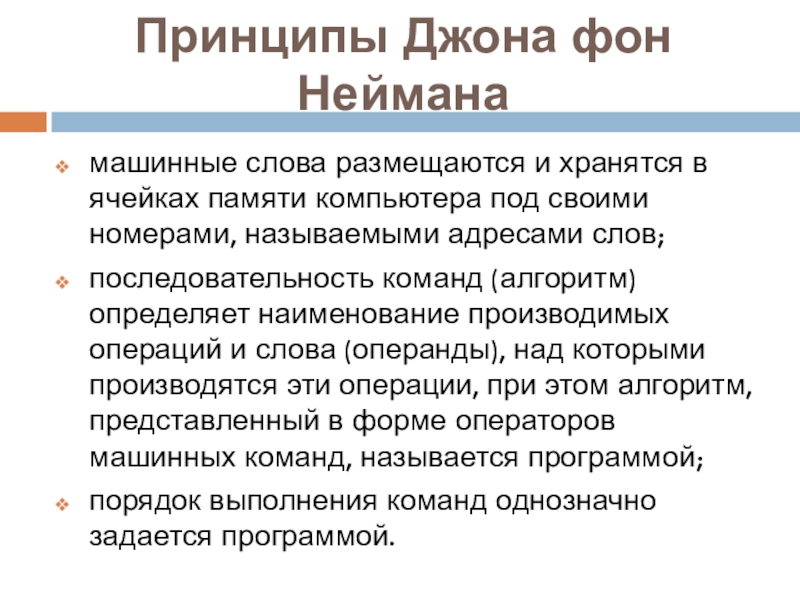

компьютера под своими номерами, называемыми адресами слов;
последовательность команд (алгоритм) определяет наименование производимых операций и слова (операнды), над которыми производятся эти операции, при этом алгоритм, представленный в форме операторов машинных команд, называется программой;
порядок выполнения команд однозначно задается программой.

коде) упрощает и повышает надежность аппаратных средств компьютера, поскольку реализовать технические устройства с двумя устойчивыми состояниями, равными логической единице и нулю, гораздо проще, чем при использовании других систем счисления.

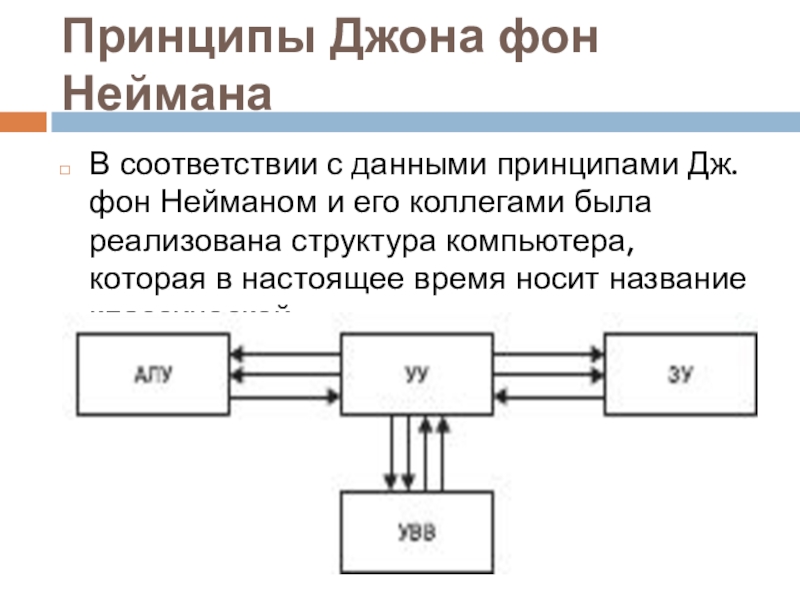

и его коллегами была реализована структура компьютера, которая в настоящее время носит название классической

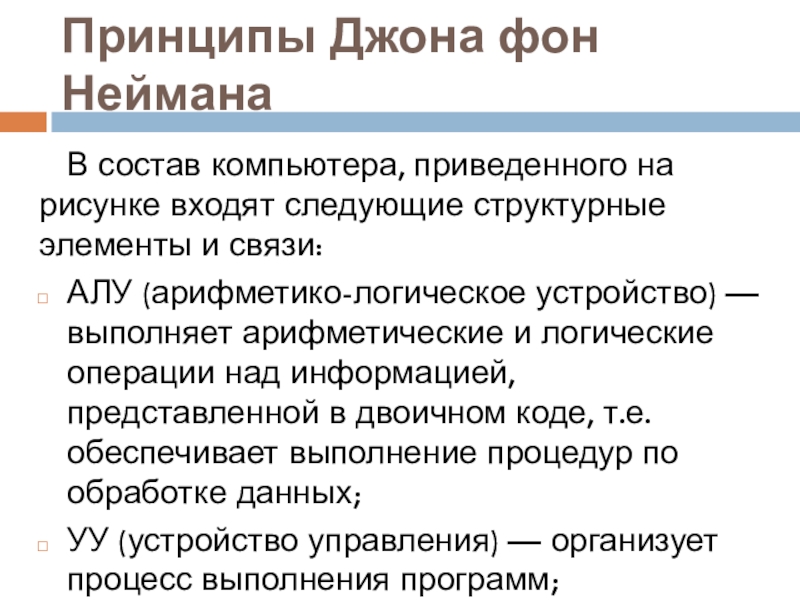

структурные элементы и связи:
АЛУ (арифметико-логическое устройство) — выполняет арифметические и логические операции над информацией, представленной в двоичном коде, т.е. обеспечивает выполнение процедур по обработке данных;
УУ (устройство управления) — организует процесс выполнения программ;

хранения последовательности команд (программ) и данных;
УВВ (устройства ввода-вывода) — обеспечивают ввод и вывод данных из компьютера для установления прямой и обратной связи между пользователем и компьютером;
внутренние связи предназначены для обмена информацией между устройствами компьютера, они реализуются с помощью линий связей (электрических проводников), тонкими стрелками показаны линии, по которым передаются команды, а толстыми — данные.

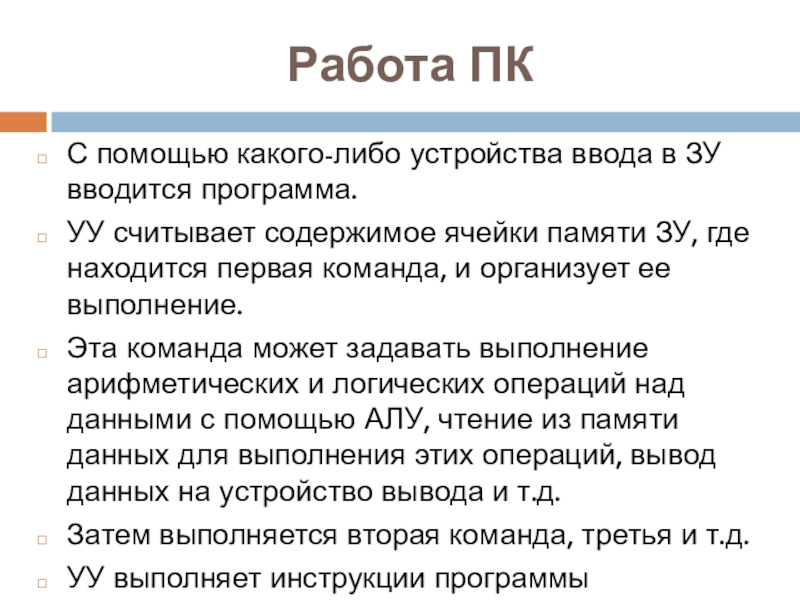

считывает содержимое ячейки памяти ЗУ, где находится первая команда, и организует ее выполнение.
Эта команда может задавать выполнение арифметических и логических операций над данными с помощью АЛУ, чтение из памяти данных для выполнения этих операций, вывод данных на устройство вывода и т.д.
Затем выполняется вторая команда, третья и т.д.
УУ выполняет инструкции программы автоматически.

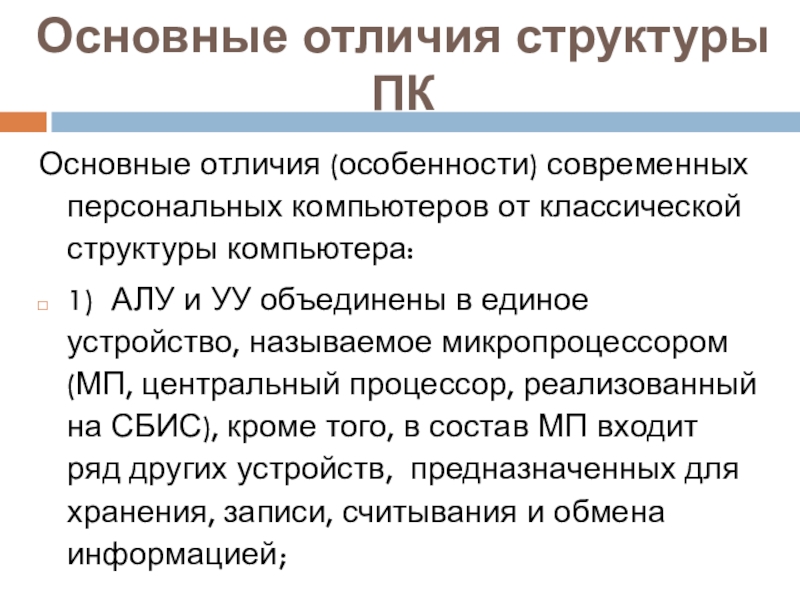

структуры компьютера:
1) АЛУ и УУ объединены в единое устройство, называемое микропроцессором (МП, центральный процессор, реализованный на СБИС), кроме того, в состав МП входит ряд других устройств, предназначенных для хранения, записи, считывания и обмена информацией;

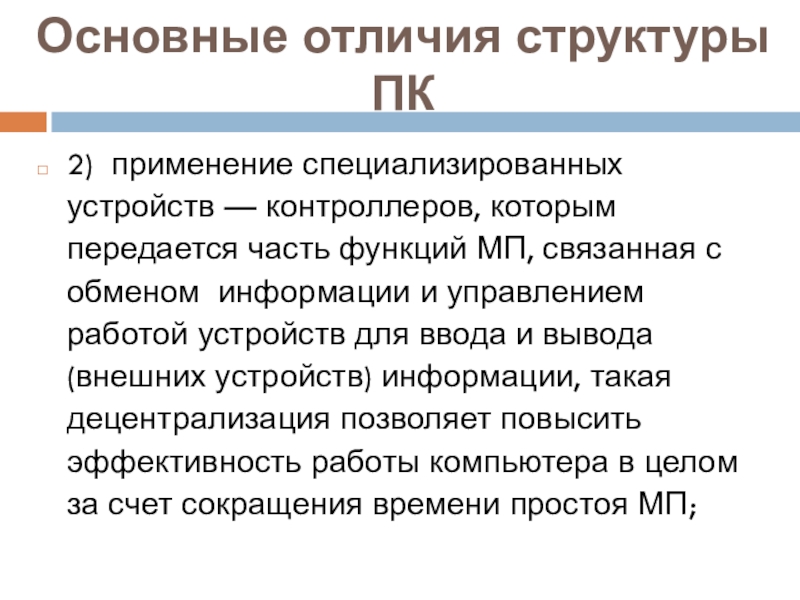

часть функций МП, связанная с обменом информации и управлением работой устройств для ввода и вывода (внешних устройств) информации, такая децентрализация позволяет повысить эффективность работы компьютера в целом за счет сокращения времени простоя МП;

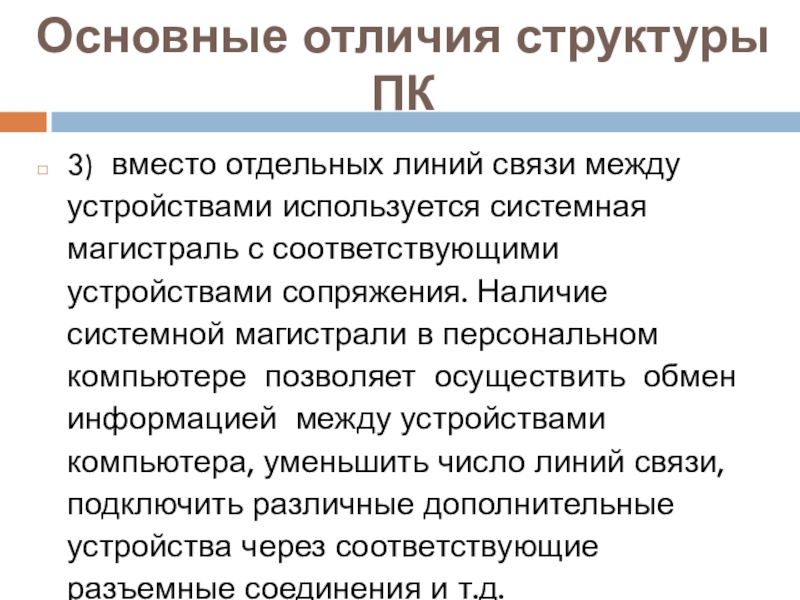

системная магистраль с соответствующими устройствами сопряжения. Наличие системной магистрали в персональном компьютере позволяет осуществить обмен информацией между устройствами компьютера, уменьшить число линий связи, подключить различные дополнительные устройства через соответствующие разъемные соединения и т.д.

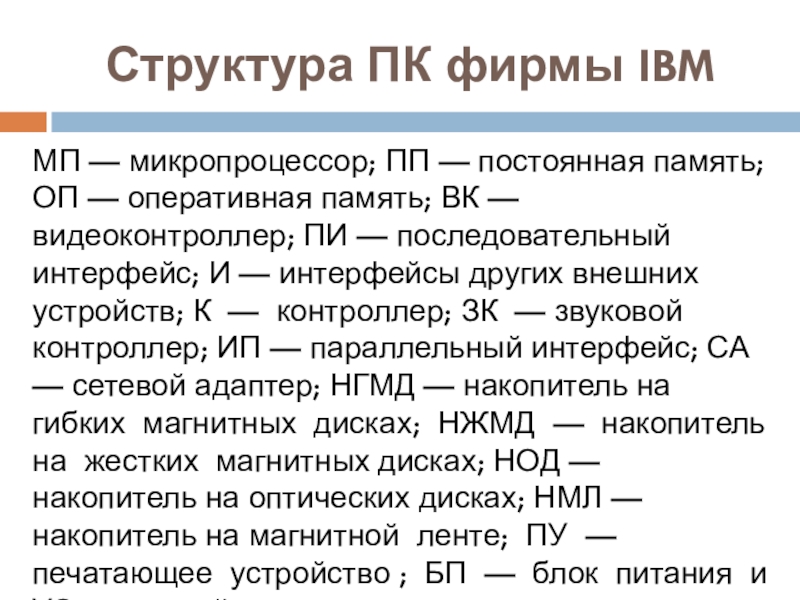

— оперативная память; ВК — видеоконтроллер; ПИ — последовательный интерфейс; И — интерфейсы других внешних устройств; К — контроллер; ЗК — звуковой контроллер; ИП — параллельный интерфейс; СА — сетевой адаптер; НГМД — накопитель на гибких магнитных дисках; НЖМД — накопитель на жестких магнитных дисках; НОД — накопитель на оптических дисках; НМЛ — накопитель на магнитной ленте; ПУ — печатающее устройство ; БП — блок питания и УО — устройства охлаждения.

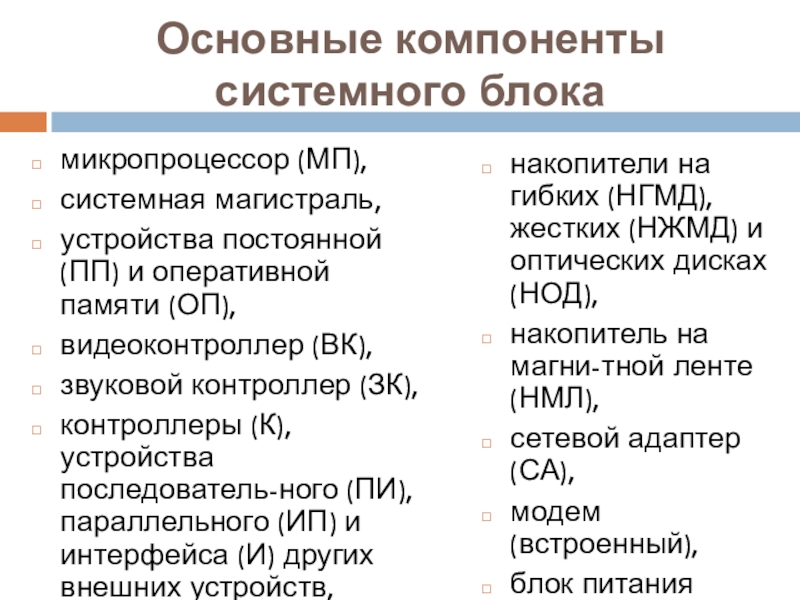

оперативной памяти (ОП),
видеоконтроллер (ВК),
звуковой контроллер (ЗК),
контроллеры (К), устройства последователь-ного (ПИ), параллельного (ИП) и интерфейса (И) других внешних устройств,

накопители на гибких (НГМД), жестких (НЖМД) и оптических дисках (НОД),
накопитель на магни-тной ленте (НМЛ),
сетевой адаптер (СА),
модем (встроенный),
блок питания
устройства охлажде-ния (УО).

конструктивные размеры которого стандартизированы и имеет форм-фактор AT и ATX [4]. Кроме того, корпус системного блока имеет обычно один из двух вариантов исполнения: настольный горизонтального типа (desktop) и настольный вертикального типа (tower). Соответственно вариант вертикального исполнения может иметь несколько модификаций: MiniTower, MidiTower, BigTower, SuperBigTower и File-Server [4]. Отличаются они друг от друга числом отсеков для установки устройств формата 3,5 и 5 дюймов.

Блок питания обеспечивает электропитание всех устройств системного блока и ряда внешних устройств и подключается к промышленной сети переменного тока напряжением 220 В и частотой 50 Гц. В переносных персональных компьютерах электропитание обеспечивается за счет выносного блока питания, подключаемого к сети или к аккумуляторам, который обеспечивает автономную работу в течение 1,5–4 часов. В системном блоке размещены и устройства охлаждения, поскольку отдельные компоненты могут сильно нагреваться: блок питания, микропроцессор, видеоконтроллер (видеоадаптер) и т.д. В качестве охлаждающих устройств используются в основном радиаторы и вентиляторы (кулеры).

обеспечивающие выполнение компьютерных программ на аппаратном уровне.
Внешние устройства (по отношению к системному блоку) по функциональному назначению можно представить в виде нескольких групп: устройства ввода и вывода информации, устройства, выполняющие одновременно функции ввода и вывода информации, внешние запоминающие устройства.

мышь, трекбол, контактная или сенсорная панель, джойстик), сканер, цифровые камеры (видеокамеры и фотоаппараты), микрофон.
К устройствам вывода информации относятся монитор, печатающие устройства (ПУ, принтер и графопостроитель), звуковые колонки и наушники.

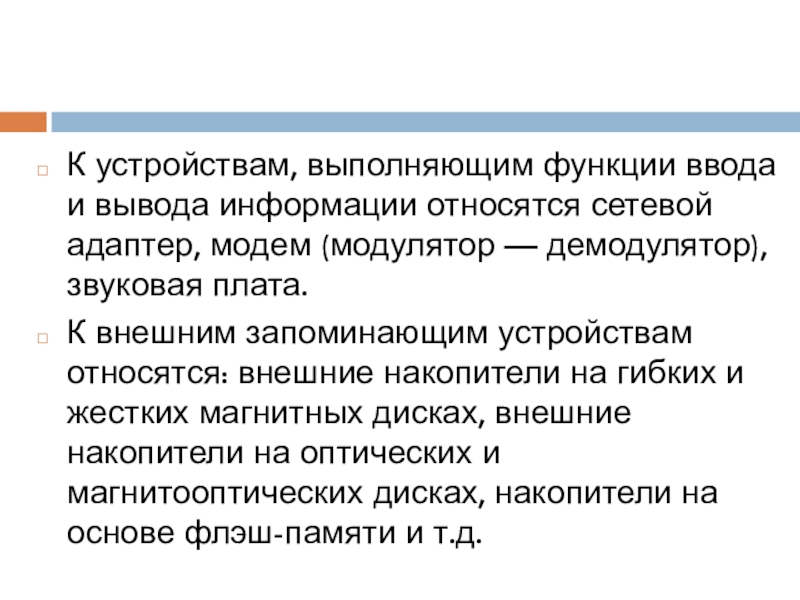

модем (модулятор — демодулятор), звуковая плата.
К внешним запоминающим устройствам относятся: внешние накопители на гибких и жестких магнитных дисках, внешние накопители на оптических и магнитооптических дисках, накопители на основе флэш-памяти и т.д.
