Презентация, доклад Построение чертежа детали Седло в КОМПАС 3D-LT v.9

МАОУ СОШ №10,г. Кандалакша, Мурманская обл., учитель информатики

документ на вкладке Новые документы выберите документ типа Чертёж и щелкните по кнопке ОК.
Сохраните этот документ под именем Седло. Для этого необходимо выбрать из Главного меню пункт Файл - Сохранить как..., указать в появившемся окне папку, где будет сохранен данный документ, а в поле Имя набрать Седло.
В появившемся окне Информация о документе на вкладке Общие сведения введите информацию об авторе и комментарии к документу (этот пункт выполнять необязательно).

. В появившейся Панели Свойств установить размеры прямоугольника и стиль линии –Основная, нажать

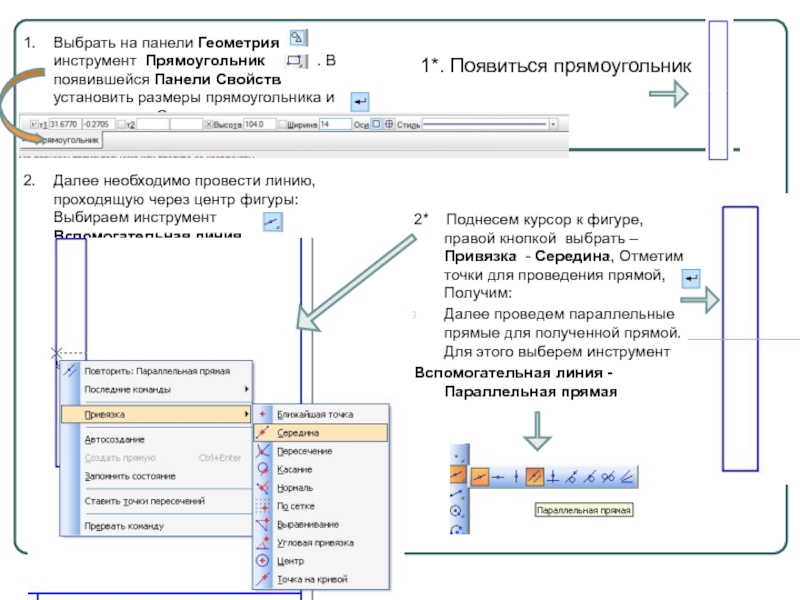

2. Далее необходимо провести линию, проходящую через центр фигуры: Выбираем инструмент Вспомогательная линия

1*. Появиться прямоугольник

2* Поднесем курсор к фигуре, правой кнопкой выбрать – Привязка - Середина, Отметим точки для проведения прямой, Получим:
Далее проведем параллельные прямые для полученной прямой. Для этого выберем инструмент
Вспомогательная линия - Параллельная прямая

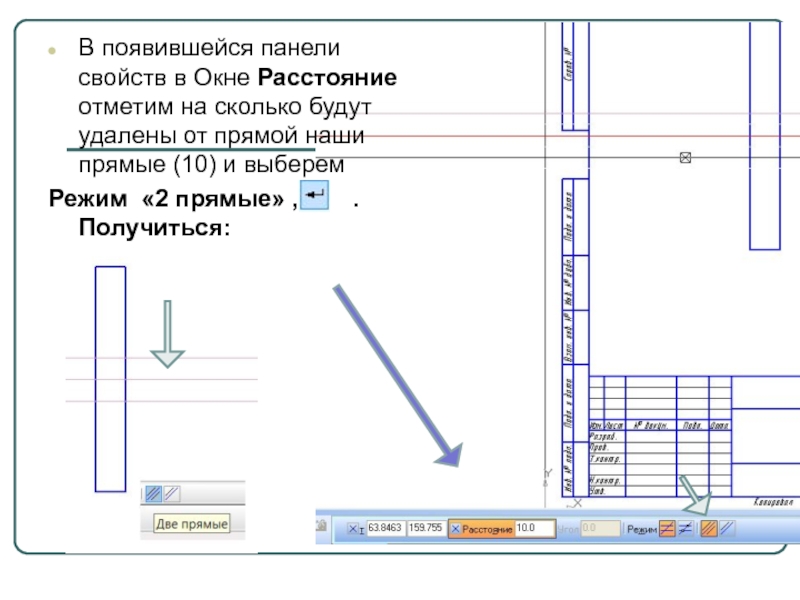

удалены от прямой наши прямые (10) и выберем
Режим «2 прямые» , . Получиться:

(2:1).
В итоге получиться

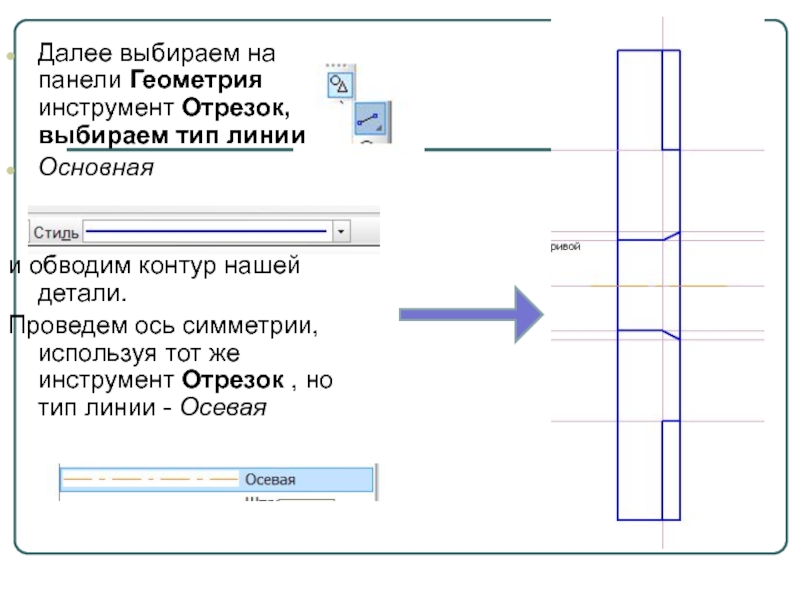

и обводим контур нашей детали.
Проведем ось симметрии, используя тот же инструмент Отрезок , но тип линии - Осевая

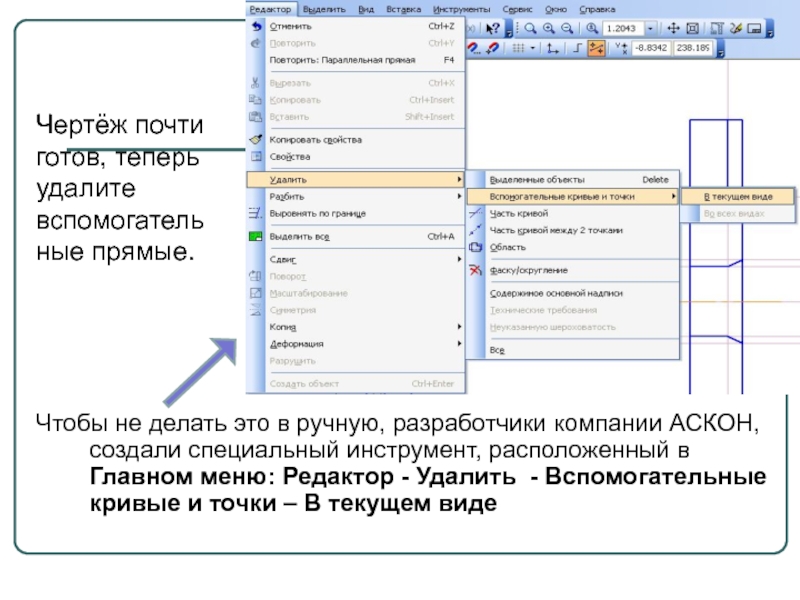

инструмент, расположенный в Главном меню: Редактор - Удалить - Вспомогательные кривые и точки – В текущем виде

Чертёж почти готов, теперь удалите вспомогательные прямые.

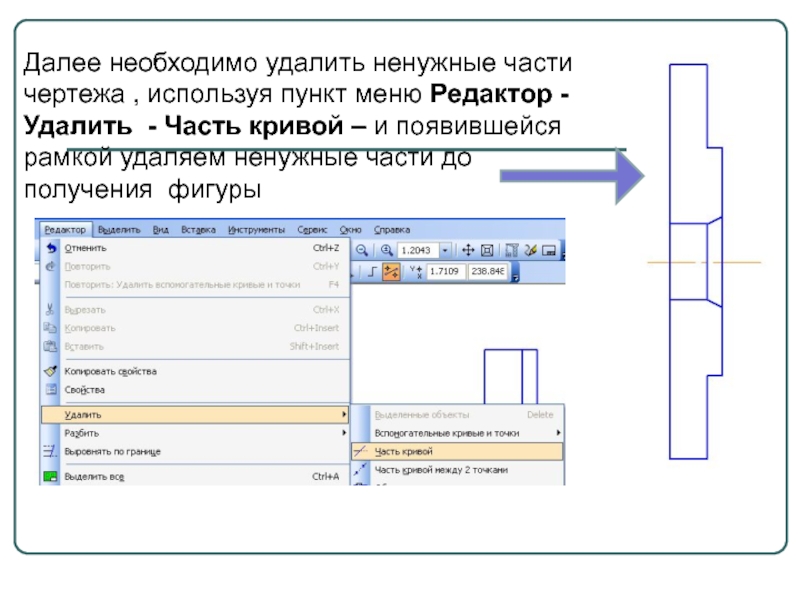

- Удалить - Часть кривой – и появившейся рамкой удаляем ненужные части до получения фигуры

левой кнопкой мыши в той области чертежа, где вы хотите задать штриховку. Обратите внимание, что штриховка будет создана внутри замкнутого контура, границы которого будут определены автоматически

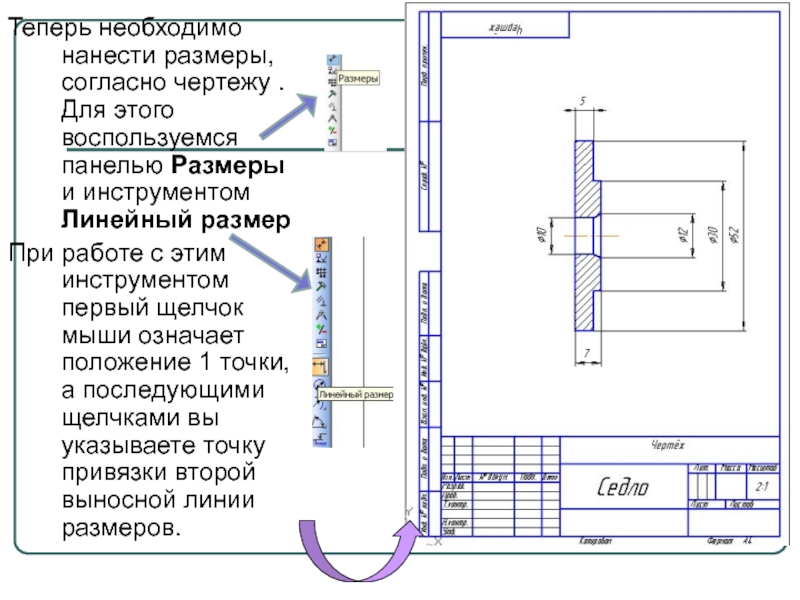

Размеры и инструментом Линейный размер
При работе с этим инструментом первый щелчок мыши означает положение 1 точки, а последующими щелчками вы указываете точку привязки второй выносной линии размеров.

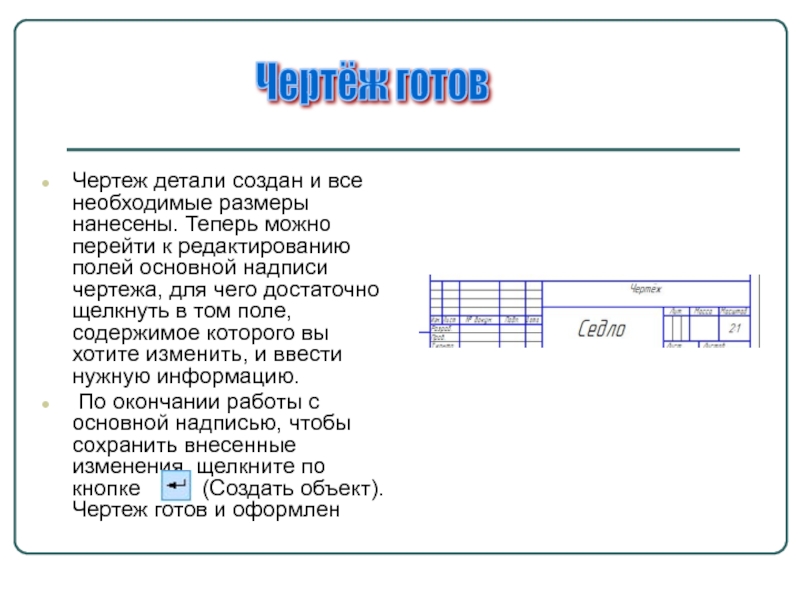

к редактированию полей основной надписи чертежа, для чего достаточно щелкнуть в том поле, содержимое которого вы хотите изменить, и ввести нужную информацию.
По окончании работы с основной надписью, чтобы сохранить внесенные изменения, щелкните по кнопке (Создать объект). Чертеж готов и оформлен

Чертёж готов

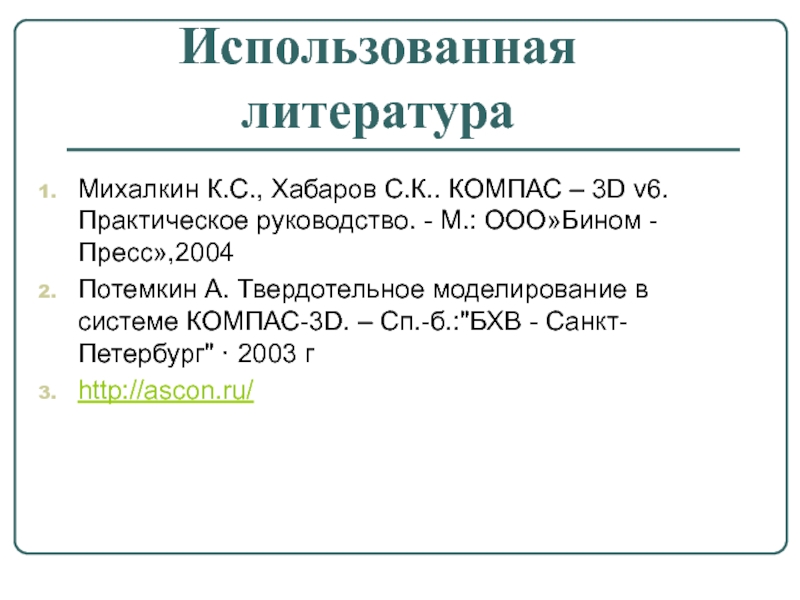

- М.: ООО»Бином - Пресс»,2004
Потемкин А. Твердотельное моделирование в системе КОМПАС-3D. – Сп.-б.:"БХВ - Санкт-Петербург" · 2003 г
http://ascon.ru/
