Презентация, доклад по теме Способы представления графической информации- урок №4

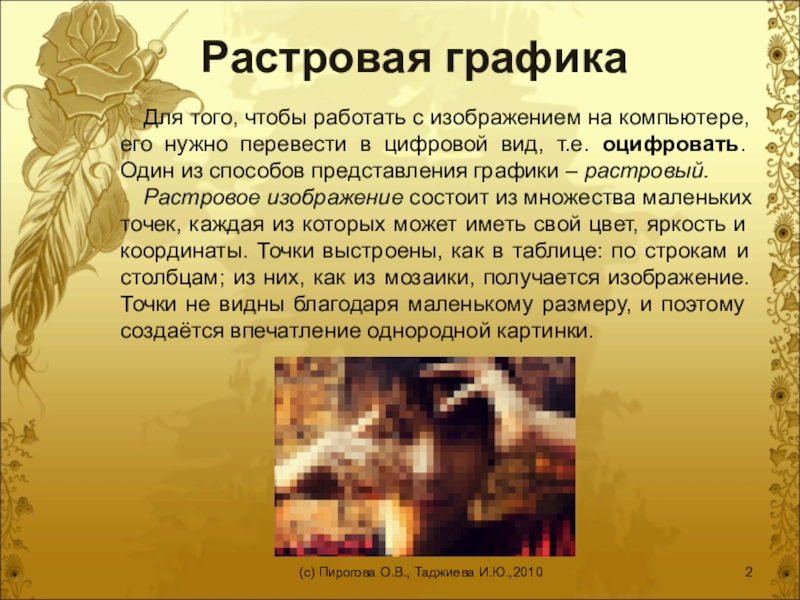

перевести в цифровой вид, т.е. оцифровать. Один из способов представления графики – растровый.
Растровое изображение состоит из множества маленьких точек, каждая из которых может иметь свой цвет, яркость и координаты. Точки выстроены, как в таблице: по строкам и столбцам; из них, как из мозаики, получается изображение. Точки не видны благодаря маленькому размеру, и поэтому создаётся впечатление однородной картинки.

(с) Пирогова О.В., Таджиева И.Ю.,2010

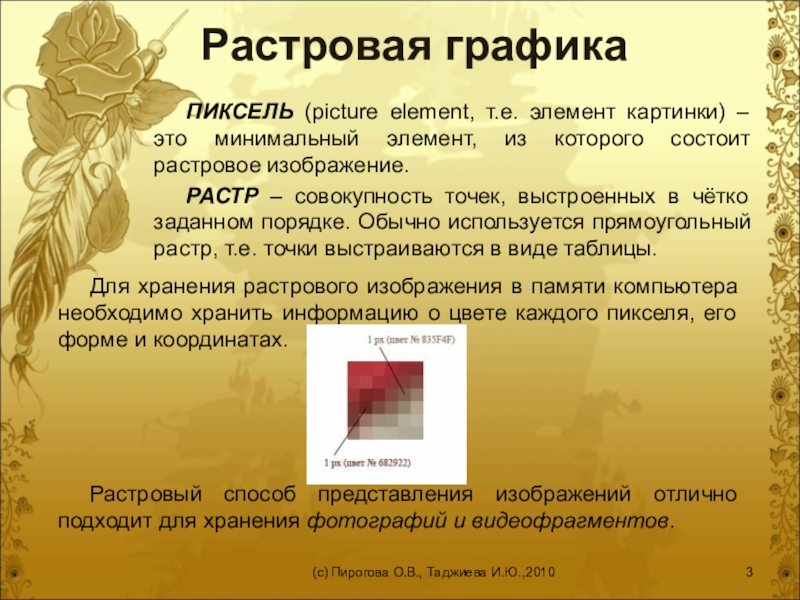

из которого состоит растровое изображение.
РАСТР – совокупность точек, выстроенных в чётко заданном порядке. Обычно используется прямоугольный растр, т.е. точки выстраиваются в виде таблицы.

(с) Пирогова О.В., Таджиева И.Ю.,2010

Для хранения растрового изображения в памяти компьютера необходимо хранить информацию о цвете каждого пикселя, его форме и координатах.




Растровый способ представления изображений отлично подходит для хранения фотографий и видеофрагментов.

когда нужно изменить мелкие детали изображения или применить визуальных эффект (например, размытие изображения).

(с) Пирогова О.В., Таджиева И.Ю.,2010

Однако растровое изображение не хранит никакой информации о форме объектов, - это всего лишь совокупность точек. Форма получается в мозгу человека за счёт разницы цветов соседних пикселей.

Поэтому редактировать форму объектов, представленных растровым способом, достаточно сложно.

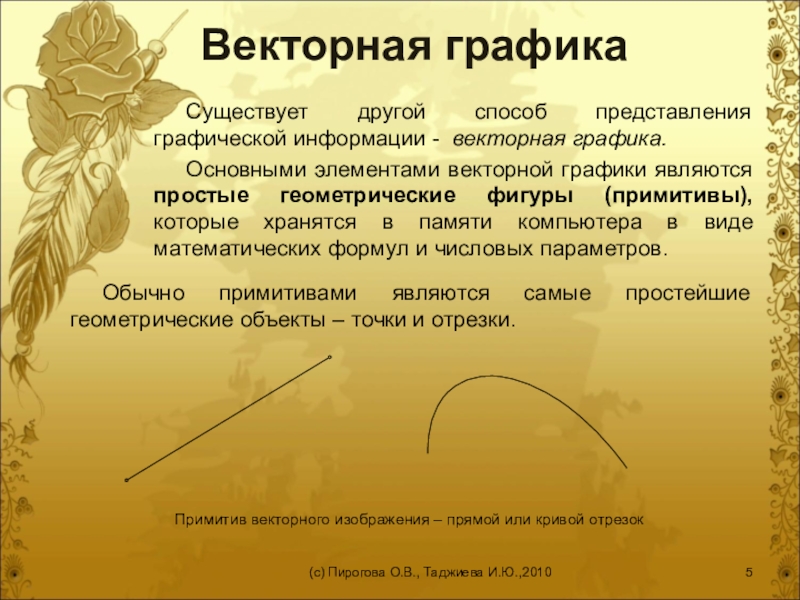

элементами векторной графики являются простые геометрические фигуры (примитивы), которые хранятся в памяти компьютера в виде математических формул и числовых параметров.

(с) Пирогова О.В., Таджиева И.Ю.,2010

Обычно примитивами являются самые простейшие геометрические объекты – точки и отрезки.

Примитив векторного изображения – прямой или кривой отрезок

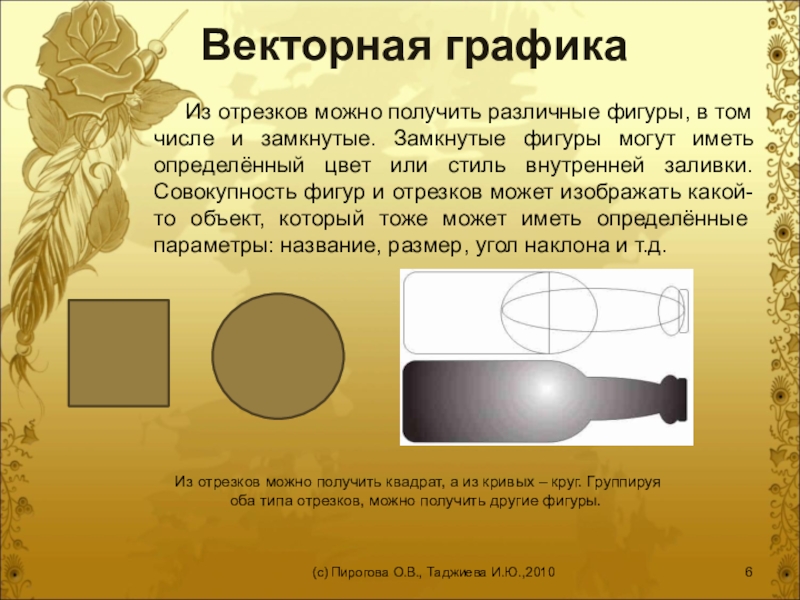

замкнутые. Замкнутые фигуры могут иметь определённый цвет или стиль внутренней заливки. Совокупность фигур и отрезков может изображать какой-то объект, который тоже может иметь определённые параметры: название, размер, угол наклона и т.д.

(с) Пирогова О.В., Таджиева И.Ю.,2010

Из отрезков можно получить квадрат, а из кривых – круг. Группируя оба типа отрезков, можно получить другие фигуры.

деле, карт в компьютерной топографии (геоинформационных системах), в системах автоматизированного проектирования.
При помощи векторной графики можно задавать не только двумерные, но и трёхмерные фигуры.

(с) Пирогова О.В., Таджиева И.Ю.,2010

Все современные редакторы трёхмерной графики являются векторными, и только при создании итогового изображения или видеоролика происходит преобразование в растровую графику.
Векторное изображение проще анимировать, поэтому именно векторная графика используется для создания анимации и компьютерных игр

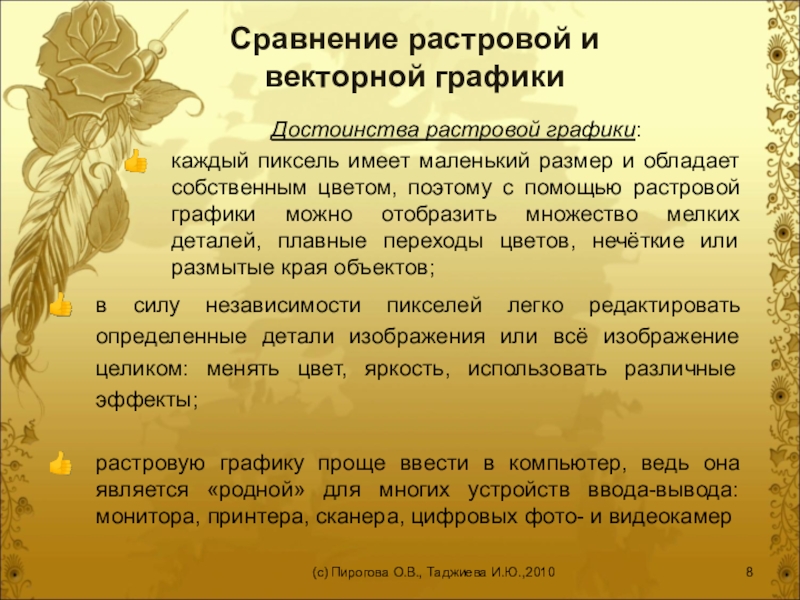

и обладает собственным цветом, поэтому с помощью растровой графики можно отобразить множество мелких деталей, плавные переходы цветов, нечёткие или размытые края объектов;

(с) Пирогова О.В., Таджиева И.Ю.,2010

в силу независимости пикселей легко редактировать определенные детали изображения или всё изображение целиком: менять цвет, яркость, использовать различные эффекты;

растровую графику проще ввести в компьютер, ведь она является «родной» для многих устройств ввода-вывода: монитора, принтера, сканера, цифровых фото- и видеокамер

тысяч, а порой и миллионов пикселей, для каждого их которых нужно хранить информацию о цвете и координатах, поэтому растровые изображения занимают достаточно много места в памяти компьютера;

(с) Пирогова О.В., Таджиева И.Ю.,2010

растровое изображение плохо поддается масштабированию – при уменьшении растрового изображения несколько соседних пикселей превращаются в один, что приводит к потере информации, и, как следствие – к потере качества, а при увеличении изображения возникает «ступенчатый» эффект;

сложно редактировать форму изображённых объектов, т.к. любой объект на изображении представляет собой лишь набор независимых пикселей, а информация о форме объектов нигде не хранится.

в любых единицах измерения (сантиметры, дюймы, и даже специально разработанные единицы измерения). Векторные изображения хорошо редактируются и масштабируются;

(с) Пирогова О.В., Таджиева И.Ю.,2010

при масштабировании и других трансформациях не возникает потерь качества. Нет привязки к пикселям, поэтому изображение не зависит от разрешения;
изображения занимают гораздо меньший объём, потому что не надо хранить информацию о каждом пикселе, а только о точках, отрезках и цветности.
векторное изображение может хранить не только описание внешнего вида объектов, но и описание взаимосвязи между ними. Это намного упрощает процесс редактирования, и даже позволяет автоматизировать некоторые процессы – например, анимацию.

монитора или принтер нужно выполнить растеризацию – преобразовать векторную графику в растр. Разумеется, растеризацию сделает сама программа, однако могут потребоваться дополнительные затраты процессорного времени;

(с) Пирогова О.В., Таджиева И.Ю.,2010

ввод векторной графики трудно автоматизировать,- обычно изображение вводится сначала в растровом виде, а затем векторизуется (преобразуется в векторную);
не подходит для хранения фотографий, т.к. они содержат множество мелких деталей, смазанных границ и т.д., а хранить такие формы изображения очень сложно;
существует большое количество форматов векторной графики, разные форматы имеют разные возможности, а потому полноценный перевод из одного формата в другой зачастую невозможен – в процессе перевода теряется часть информации.
