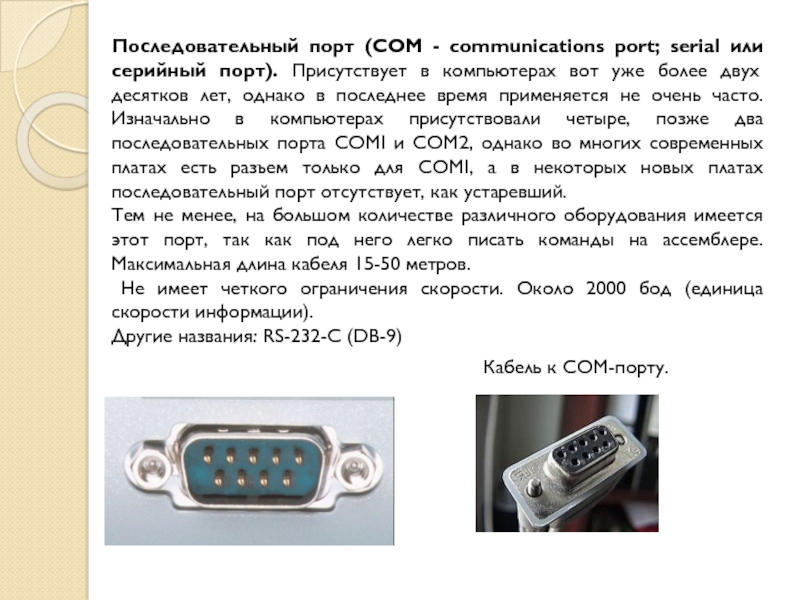

Последовательный порт (СОМ - communications port; serial или серийный порт). Присутствует в компьютерах вот уже более двух десятков лет, однако в последнее время применяется не очень часто. Изначально в компьютерах присутствовали четыре, позже два последовательных порта

Слайд 1Порты — это специальные устройства, снабженные так называемыми колодками, которые выведены

на заднюю сторону корпуса, и предназначенные для подключения к компьютеру различных внешних устройств — так называемой компьютерной периферии. (В некоторых видах корпусов часть портов может выводиться на лицевую часть корпуса.) Есть платы, которые снабжены собственными специализированными выводами, через которые они соединяются с соответствующими внешними устройствами, — видеокарта, звуковая карта, — а отдельные порты сделаны в компьютере для того, чтобы к ним можно было подключать все что угодно.
Порты — это специальные устройства, снабженные так называемыми колодками, которые выведены на заднюю сторону корпуса, и предназначенные

Слайд 2Последовательный порт (СОМ - communications port; serial или серийный порт). Присутствует

в компьютерах вот уже более двух десятков лет, однако в последнее время применяется не очень часто. Изначально в компьютерах присутствовали четыре, позже два последовательных порта COMI и COM2, однако во многих современных платах есть разъем только для COMI, а в некоторых новых платах последовательный порт отсутствует, как устаревший.
Тем не менее, на большом количестве различного оборудования имеется этот порт, так как под него легко писать команды на ассемблере. Максимальная длина кабеля 15-50 метров.
Не имеет четкого ограничения скорости. Около 2000 бод (единица скорости информации).
Другие названия: RS-232-С (DB-9)

Кабель к COM-порту.

Последовательный порт (СОМ - communications port; serial или серийный порт). Присутствует в компьютерах вот уже более двух

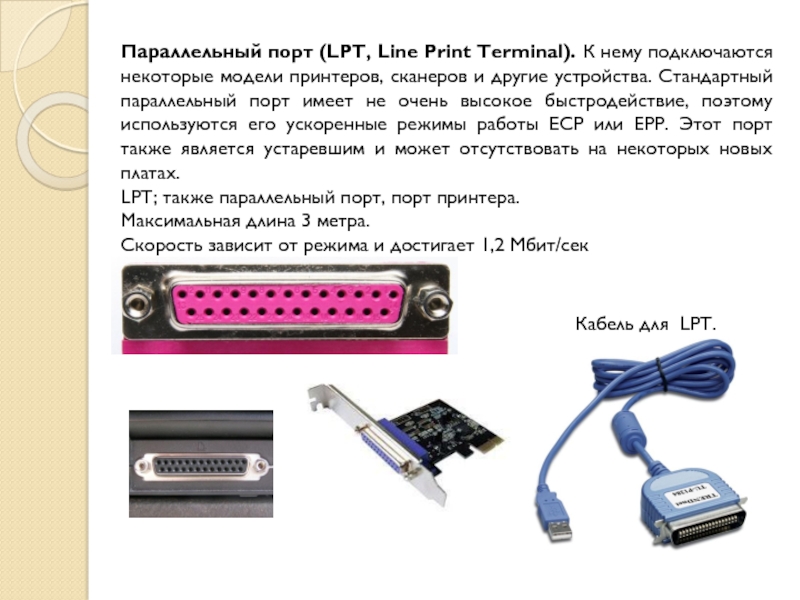

Слайд 3Параллельный порт (LPT, Line Print Terminal). К нему подключаются некоторые модели

принтеров, сканеров и другие устройства. Стандартный параллельный порт имеет не очень высокое быстродействие, поэтому используются его ускоренные режимы работы ЕСР или ЕРР. Этот порт также является устаревшим и может отсутствовать на некоторых новых платах.
LPT; также параллельный порт, порт принтера.
Максимальная длина 3 метра.
Скорость зависит от режима и достигает 1,2 Мбит/сек

Кабель для LPT.

Параллельный порт (LPT, Line Print Terminal). К нему подключаются некоторые модели принтеров, сканеров и другие устройства. Стандартный

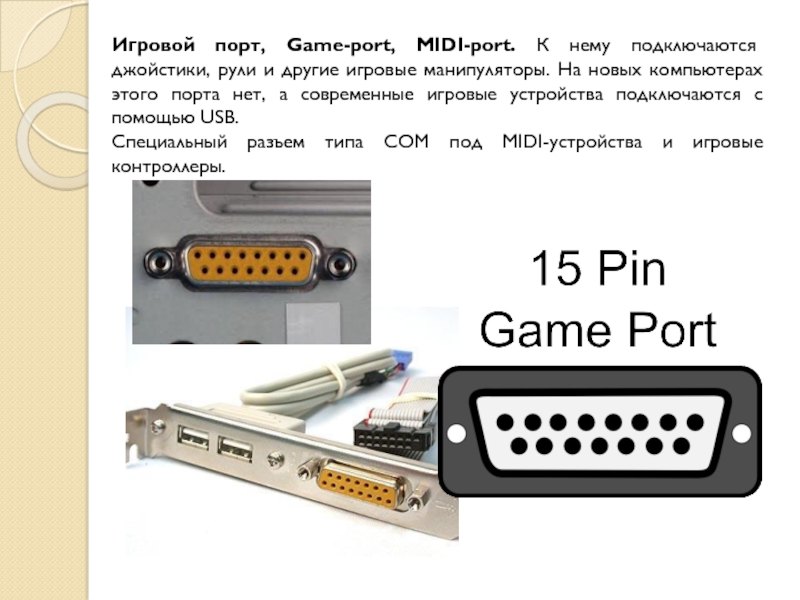

Слайд 4Игровой порт, Game-port, MIDI-port. К нему подключаются джойстики, рули и другие

игровые манипуляторы. На новых компьютерах этого порта нет, а современные игровые устройства подключаются с помощью USB.
Специальный разъем типа COM под MIDI-устройства и игровые контроллеры.

Игровой порт, Game-port, MIDI-port. К нему подключаются джойстики, рули и другие игровые манипуляторы. На новых компьютерах этого

Слайд 5Порт PS/2, MiniDIN. В большинстве компьютеров есть два таких специализированных порта:

первый для подключения клавиатуры, второй — для мыши, хотя сейчас практически вся периферия подключается через usb.

Кабели для PS/2.

Порт PS/2, MiniDIN. В большинстве компьютеров есть два таких специализированных порта: первый для подключения клавиатуры, второй —

Слайд 6USB. Наиболее популярный интерфейс для самых разнообразных периферийных устройств. На задней

панели обычно присутствует от 2 до 8 разъемов USB, кроме того, несколько разъемов может присутствовать на передней панели компьютера

USB. Наиболее популярный интерфейс для самых разнообразных периферийных устройств. На задней панели обычно присутствует от 2 до

Слайд 7Виды USB.
USB-устройства бывают версий трех версий – 1.1, 2.0 и 3.0.

Первая уже почти не используется, так как обеспечивает слишком низкую скорость передачи данных и может применяться исключительно для совместимости с привередливым железками. Вторая версия сейчас занимает господствующее положение. Большинство устройств, продающихся в магазинах и используемых в настоящее время, имеют поддержку второй версии.
Третья версия раскрашена в синий цвет, означающий принадлежность к последнему поколению.



версия 1.1
Кабель - 3 метра, 12 мбит/сек, 127 устройств
версия 2.0
Кабель – 5 метров, 25—480 Мбит/с.
версия 3.0
5 Гбит/с, увеличена сила тока.

Виды USB.USB-устройства бывают версий трех версий – 1.1, 2.0 и 3.0. Первая уже почти не используется, так

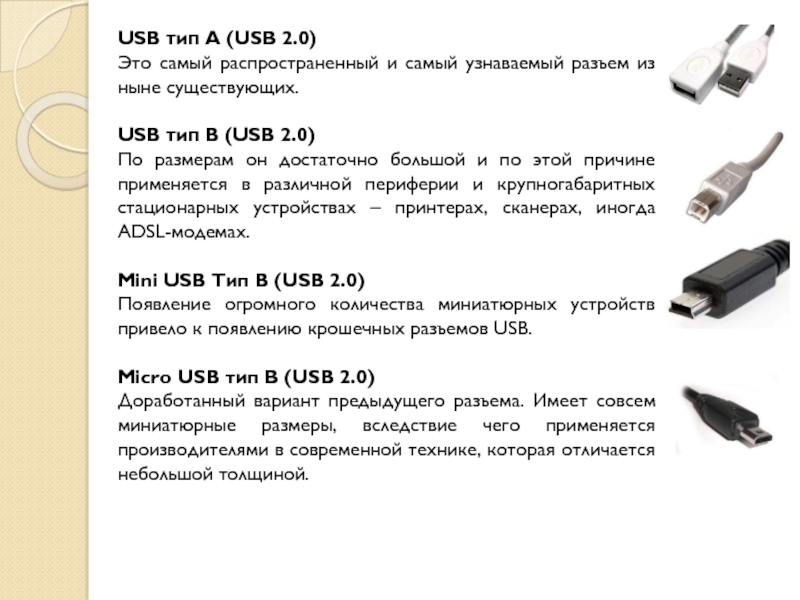

Слайд 8USB тип A (USB 2.0)
Это самый распространенный и самый узнаваемый разъем

из ныне существующих.

USB тип B (USB 2.0)
По размерам он достаточно большой и по этой причине применяется в различной периферии и крупногабаритных стационарных устройствах – принтерах, сканерах, иногда ADSL-модемах.

Mini USB Тип B (USB 2.0)
Появление огромного количества миниатюрных устройств привело к появлению крошечных разъемов USB.

Micro USB тип B (USB 2.0)
Доработанный вариант предыдущего разъема. Имеет совсем миниатюрные размеры, вследствие чего применяется производителями в современной технике, которая отличается небольшой толщиной.

USB тип A (USB 2.0)Это самый распространенный и самый узнаваемый разъем из ныне существующих.USB тип B (USB

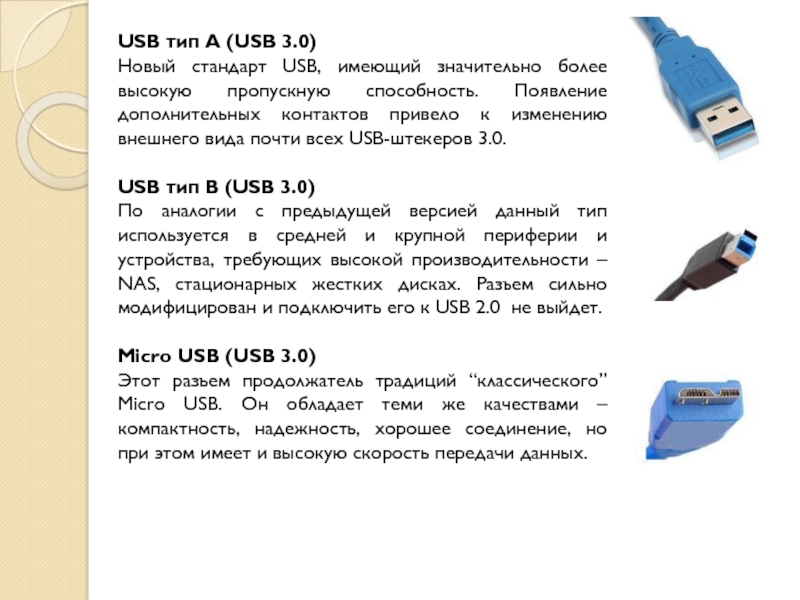

Слайд 9USB тип A (USB 3.0)
Новый стандарт USB, имеющий значительно более высокую

пропускную способность. Появление дополнительных контактов привело к изменению внешнего вида почти всех USB-штекеров 3.0.

USB тип B (USB 3.0)
По аналогии с предыдущей версией данный тип используется в средней и крупной периферии и устройства, требующих высокой производительности – NAS, стационарных жестких дисках. Разъем сильно модифицирован и подключить его к USB 2.0  не выйдет.

Micro USB (USB 3.0)
Этот разъем продолжатель традиций “классического” Micro USB. Он обладает теми же качествами – компактность, надежность, хорошее соединение, но при этом имеет и высокую скорость передачи данных.

USB тип A (USB 3.0)Новый стандарт USB, имеющий значительно более высокую пропускную способность. Появление дополнительных контактов привело

Слайд 10Разъемы:
USB A USB B USB mini A почти не применяется USB mini B вытесняется

micro Usb mini AB редко встречается USB micro A почти не применяется USB micro B USB micro AB редко встречается
USB A 3.0 синий совместим с 2.0 USB B 3.0 несовместим с 2.0 аналогом Mini USB 3.0 не существует Micro USB 3.0 B повсеместны Micro UsB 3.0 A существуют, но не встречаются Micro USB 3.0 AB существуют, но не встречаются USB 3.0 B Power - редки
Разъемы: USB A USB B USB mini A почти не применяется USB mini B вытесняется micro Usb

Слайд 11VGA (Video Graphics Array) или D-sub. Служит для подключения монитора. При

наличии интегрированного видеоадаптера данный разъем будет присутствовать на задней стенке системной платы.

15-контактный субминиатюрный разъём для подключения аналоговых мониторов по стандарту VGA (англ. Video Graphics Array).
Максимальная длина около 50 метров.
Разъем DE-15.
Существовали mini VGA и micro VGA, в MacBook но их почти не встретить.

Кабель VGA

VGA (Video Graphics Array) или D-sub. Служит для подключения монитора. При наличии интегрированного видеоадаптера данный разъем будет

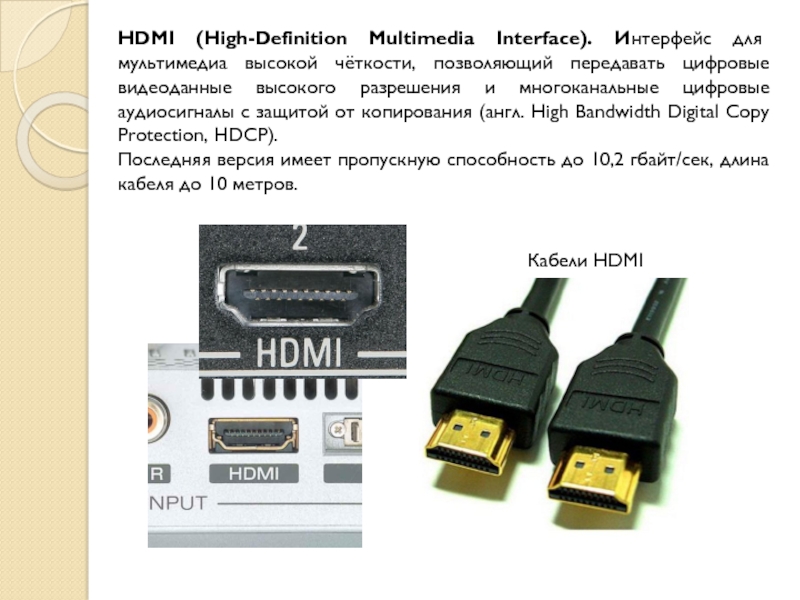

Слайд 12HDMI (High-Definition Multimedia Interface). Интерфейс для мультимедиа высокой чёткости, позволяющий передавать

цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования (англ. High Bandwidth Digital Copy Protection, HDCP).
Последняя версия имеет пропускную способность до 10,2 гбайт/сек, длина кабеля до 10 метров.

Кабели HDMI

HDMI (High-Definition Multimedia Interface). Интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные

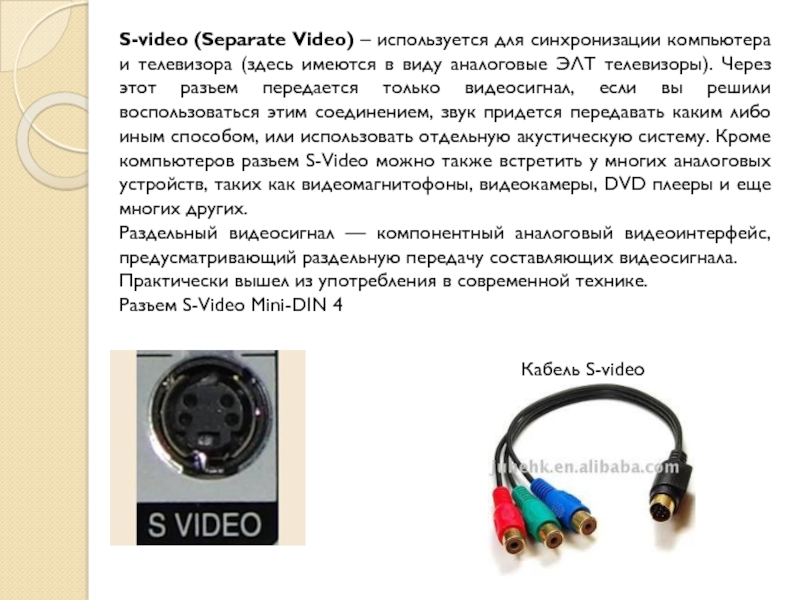

Слайд 13S-video (Separate Video) – используется для синхронизации компьютера и телевизора (здесь

имеются в виду аналоговые ЭЛТ телевизоры). Через этот разъем передается только видеосигнал, если вы решили воспользоваться этим соединением, звук придется передавать каким либо иным способом, или использовать отдельную акустическую систему. Кроме компьютеров разъем S-Video можно также встретить у многих аналоговых устройств, таких как видеомагнитофоны, видеокамеры, DVD плееры и еще многих других.
Раздельный видеосигнал — компонентный аналоговый видеоинтерфейс, предусматривающий раздельную передачу составляющих видеосигнала.
Практически вышел из употребления в современной технике.
Разъем S-Video Mini-DIN 4

Кабель S-video

S-video (Separate Video) – используется для синхронизации компьютера и телевизора (здесь имеются в виду аналоговые ЭЛТ телевизоры).

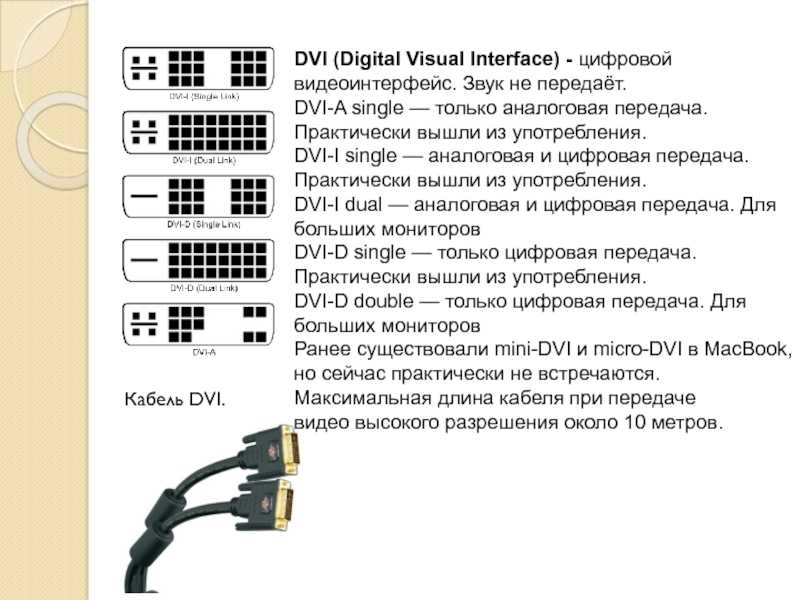

Слайд 14Кабель DVI.

Кабель DVI.

Слайд 15Display Port Разъемы: DP Mini DP О micro DP нигде ничего не написано
Последняя версия имеет

пропускную способность до 10,8 гбайт/сек, длина кабеля до 15 метров.
Очень быстрый, длинный, удобный. Есть в каждой современной видеокарте.

Кабель DP

Display Port Разъемы: DP Mini DP О micro DP нигде ничего не написано Последняя версия имеет пропускную

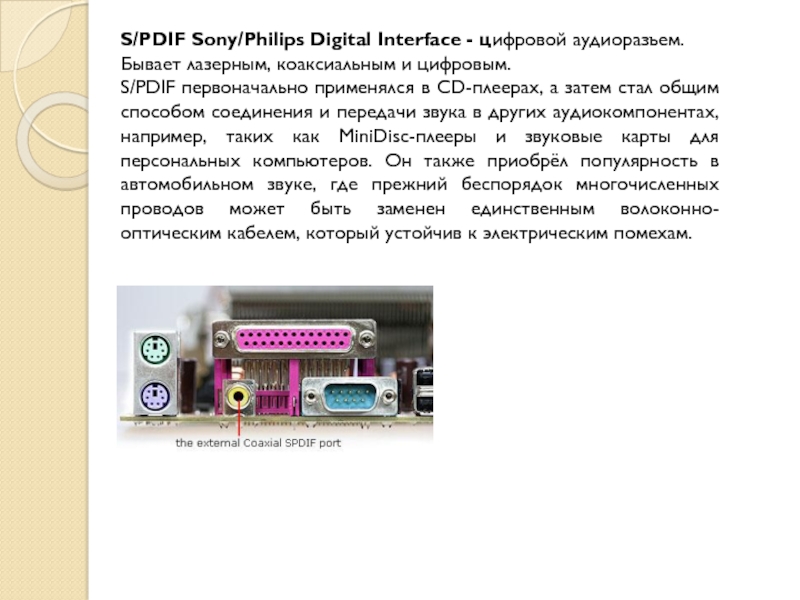

Слайд 16S/PDIF Sony/Philips Digital Interface - цифровой аудиоразъем.
Бывает лазерным, коаксиальным и цифровым.
S/PDIF

первоначально применялся в CD-плеерах, а затем стал общим способом соединения и передачи звука в других аудиокомпонентах, например, таких как MiniDisc-плееры и звуковые карты для персональных компьютеров. Он также приобрёл популярность в автомобильном звуке, где прежний беспорядок многочисленных проводов может быть заменен единственным волоконно-оптическим кабелем, который устойчив к электрическим помехам.


S/PDIF Sony/Philips Digital Interface - цифровой аудиоразъем.Бывает лазерным, коаксиальным и цифровым.S/PDIF первоначально применялся в CD-плеерах, а затем

Слайд 17Аудиоразъемы Jack или Mini-jack 3,5 мм розовый - микрофон синий - линейный вход зеленый

- выход на динамики Иногда ним добавляются еще три разъема: выход на сабвуфер/фронтальный динамик выход на тыловые динамики выход на боковые динамики
Аудиоразъемы Jack или Mini-jack 3,5 мм розовый - микрофон синий - линейный вход зеленый - выход на

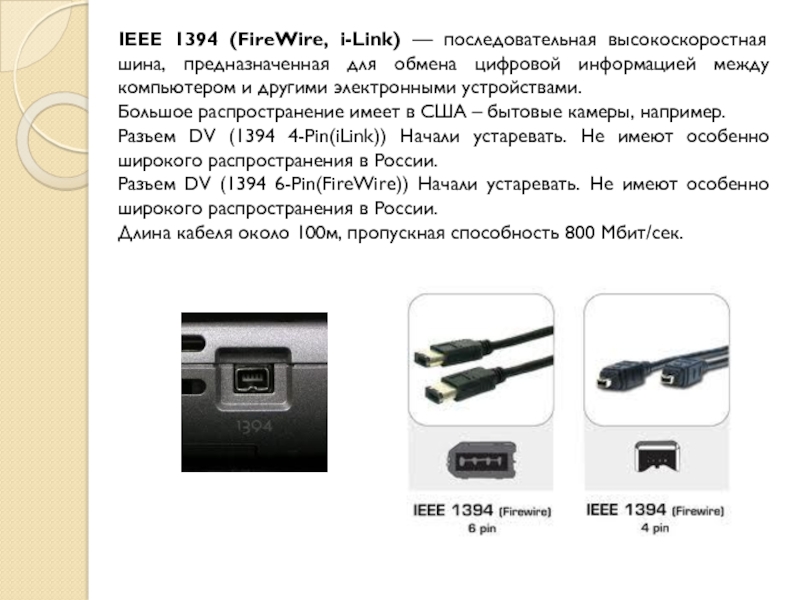

Слайд 18IEEE 1394 (FireWire, i-Link) — последовательная высокоскоростная шина, предназначенная для обмена

цифровой информацией между компьютером и другими электронными устройствами.
Большое распространение имеет в США – бытовые камеры, например.
Разъем DV (1394 4-Pin(iLink)) Начали устаревать. Не имеют особенно широкого распространения в России.
Разъем DV (1394 6-Pin(FireWire)) Начали устаревать. Не имеют особенно широкого распространения в России.
Длина кабеля около 100м, пропускная способность 800 Мбит/сек.
IEEE 1394 (FireWire, i-Link) — последовательная высокоскоростная шина, предназначенная для обмена цифровой информацией между компьютером и другими

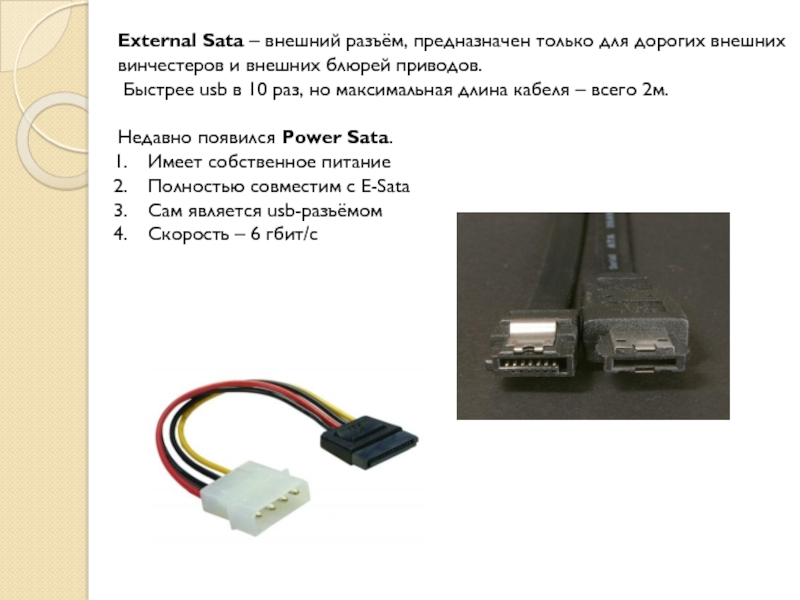

Слайд 19External Sata – внешний разъём, предназначен только для дорогих внешних винчестеров

и внешних блюрей приводов.
Быстрее usb в 10 раз, но максимальная длина кабеля – всего 2м.

Недавно появился Power Sata.
Имеет собственное питание
Полностью совместим с E-Sata
Сам является usb-разъёмом
Скорость – 6 гбит/с

External Sata – внешний разъём, предназначен только для дорогих внешних винчестеров и внешних блюрей приводов. Быстрее usb

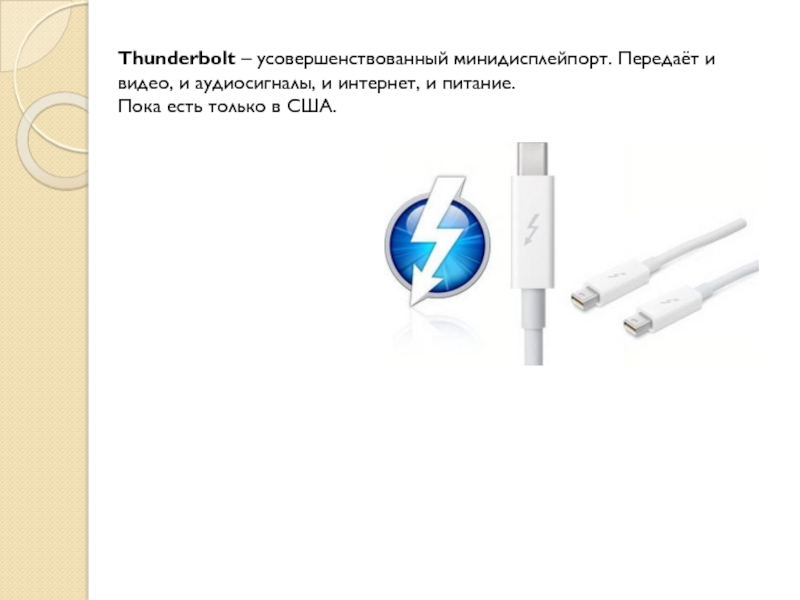

Слайд 20Thunderbolt – усовершенствованный минидисплейпорт. Передаёт и видео, и аудиосигналы, и интернет,

и питание.
Пока есть только в США.
Thunderbolt – усовершенствованный минидисплейпорт. Передаёт и видео, и аудиосигналы, и интернет, и питание. Пока есть только в

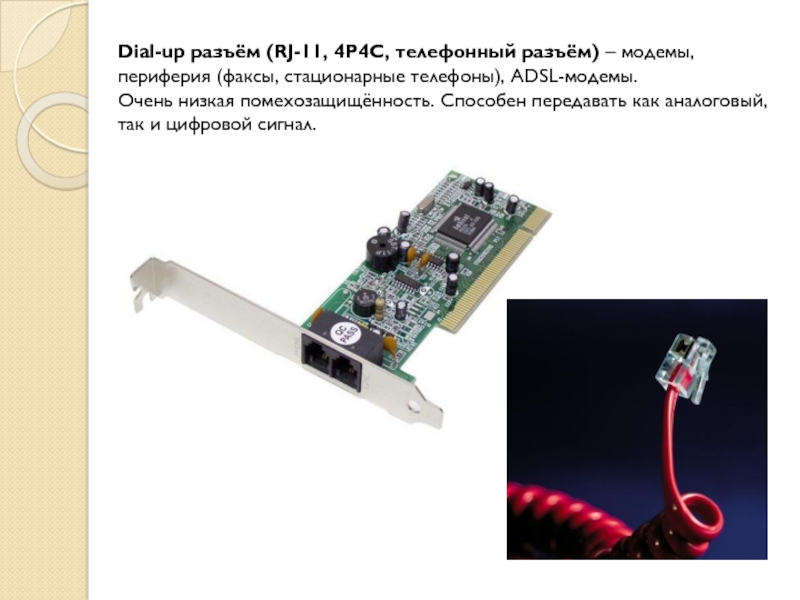

Слайд 21Dial-up разъём (RJ-11, 4P4C, телефонный разъём) – модемы, периферия (факсы, стационарные

телефоны), ADSL-модемы.
Очень низкая помехозащищённость. Способен передавать как аналоговый, так и цифровой сигнал.

Dial-up разъём (RJ-11, 4P4C, телефонный разъём) – модемы, периферия (факсы, стационарные телефоны), ADSL-модемы.Очень низкая помехозащищённость. Способен передавать

Слайд 22Ethernet (RJ-45, 8P8C, WAN, LAN, Internet) – предел длины кабеля –

100м.
Максимальная пропускная способность – 1гбит/с (зависит от количества обжатых проводов – 4(10мбит/с), 6(100мбит/с), 8(1000мбит/с)).
Тип разъёма бывает A или B, зависит от порядка обжатых проводов.
Ethernet (RJ-45, 8P8C, WAN, LAN, Internet) – предел длины кабеля – 100м. Максимальная пропускная способность – 1гбит/с
