Презентация, доклад по теме: Мультикомпьютеры и мультипроцессоры дисциплина Архитектура ЭВМ и Вычислительные системы

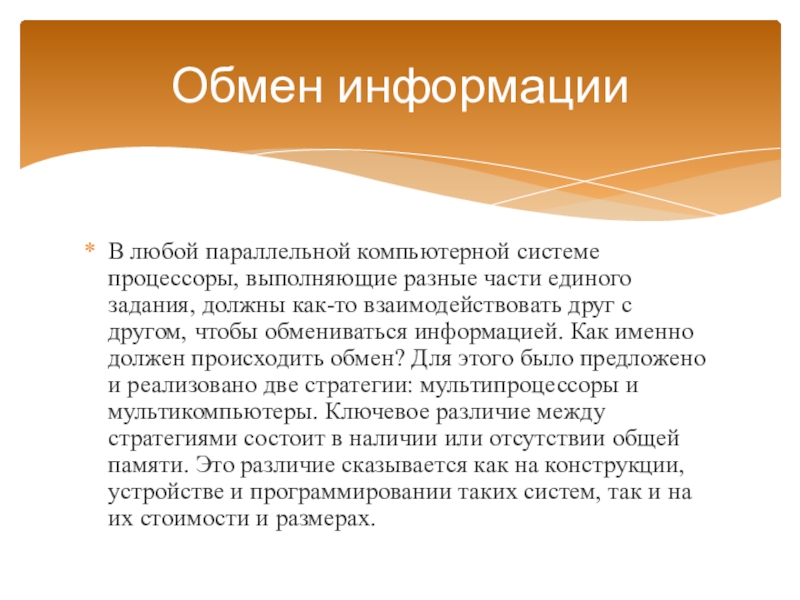

должны как-то взаимодействовать друг с другом, чтобы обмениваться информацией. Как именно должен происходить обмен? Для этого было предложено и реализовано две стратегии: мультипроцессоры и мультикомпьютеры. Ключевое различие между стратегиями состоит в наличии или отсутствии общей памяти. Это различие сказывается как на конструкции, устройстве и программировании таких систем, так и на их стоимости и размерах.

Обмен информации

называется мультипроцессором, или системой с общей памятью Все процессы, работающие в мультипроцессоре совместно, могут иметь единое виртуальное адресное пространство, отображенное на общую память. Любой процесс с помощью команд LOAD и STORE может считать слово из памяти или записать слово в память. Больше ничего не требуется. Два процесса имеют возможность легко обмениваться информацией - для этого один из них просто записывает данные в общую память, а другой их считывает.

Мультипроцессоры

одна копия операционной системы. Соответственно, имеется только одна карта страниц памяти и одна таблица процессов. Когда процесс блокируется, его процессор сохраняет свое состояние в таблицах операционной системы, а затем просматривает эти таблицы в поисках другого процесса, который нужно запустить. Именно такая организация, в основе которой лежит единая система, и отличает мультипроцессор от мультикомпьютера..

одна копия операционной системы. Соответственно, имеется только одна карта страниц памяти и одна таблица процессов. Когда процесс блокируется, его процессор сохраняет свое состояние в таблицах операционной системы, а затем просматривает эти таблицы в поисках другого процесса, который нужно запустить. Именно такая организация, в основе которой лежит единая система, и отличает мультипроцессор от мультикомпьютера.

только этому процессору. Такая схема называется мультикомпьютером, или системой с распределенной памятью. Ключевое отличие мультикомпьютера от мультипроцессора состоит в том, что каждый процессор в мультикомпьютере имеет собственную локальную память, к которой этот процессор может обращаться, выполняя команды LOAD и STORE, но никакой другой процессор с помощью этих команд не может получить доступ к локальной памяти данного процессора. Таким образом, мультипроцессоры имеют одно физическое адресное пространство, разделяемое всеми процессорами, а мультикомпьютеры содержат отдельные физические адресные пространства для каждого процессора.

Мультикомпьютеры

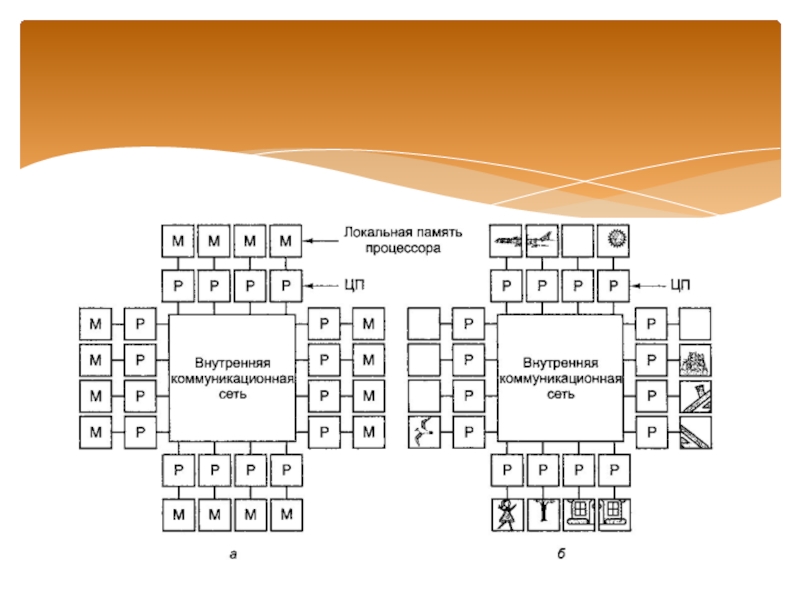

обращениями к общей памяти, процессоры обмениваются сообщениями через связывающую их коммуникационную сеть. При отсутствии общей памяти, реализованной аппаратно, предполагается определенная программная структура. В мультикомпьютере невозможно иметь единое для всех процессоров виртуальное адресное пространство, позволяющее считывать и записывать информацию командами LOAD и STORE. Например, если процессор в верхнем левом углу обнаружит, что часть его объекта попадает в другую секцию, относящуюся к следующему процессору, он может просто продолжать считывать информацию из памяти, чтобы получить изображение хвоста самолета

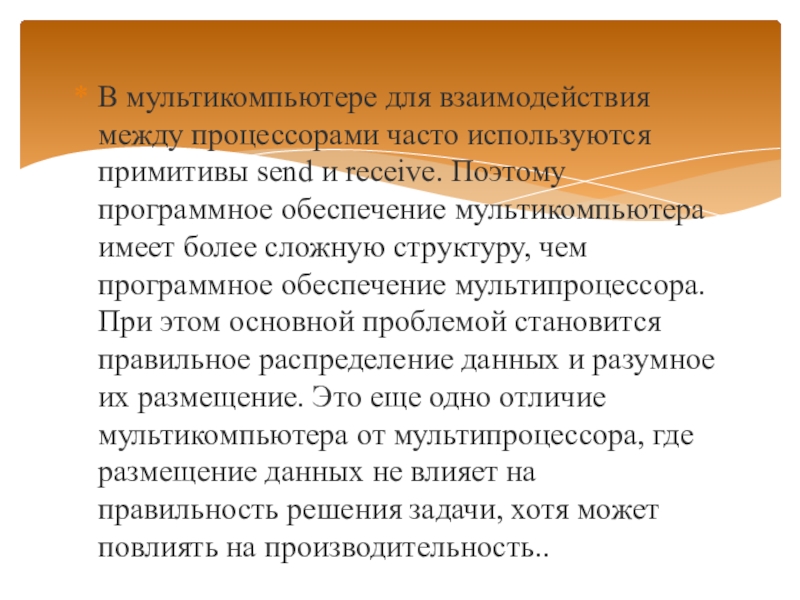

receive. Поэтому программное обеспечение мультикомпьютера имеет более сложную структуру, чем программное обеспечение мультипроцессора. При этом основной проблемой становится правильное распределение данных и разумное их размещение. Это еще одно отличие мультикомпьютера от мультипроцессора, где размещение данных не влияет на правильность решения задачи, хотя может повлиять на производительность..

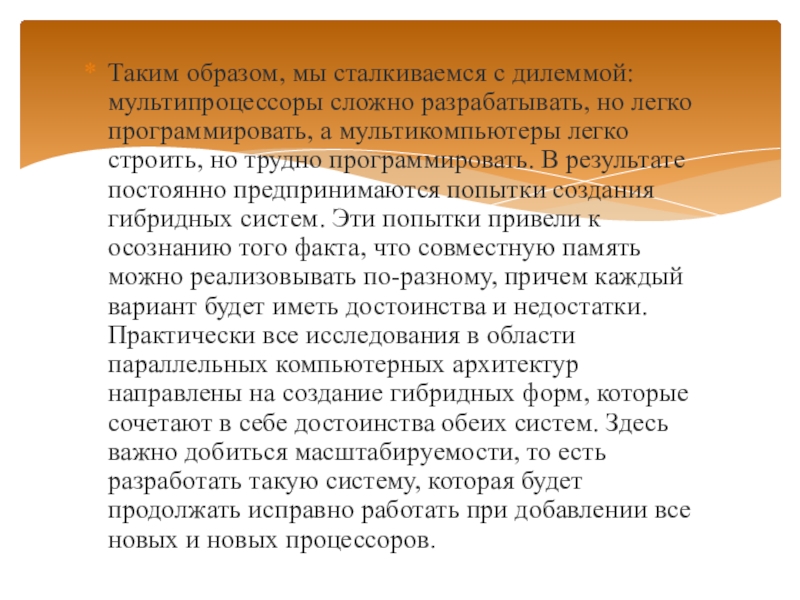

программировать, а мультикомпьютеры легко строить, но трудно программировать. В результате постоянно предпринимаются попытки создания гибридных систем. Эти попытки привели к осознанию того факта, что совместную память можно реализовывать по-разному, причем каждый вариант будет иметь достоинства и недостатки. Практически все исследования в области параллельных компьютерных архитектур направлены на создание гибридных форм, которые сочетают в себе достоинства обеих систем. Здесь важно добиться масштабируемости, то есть разработать такую систему, которая будет продолжать исправно работать при добавлении все новых и новых процессоров.

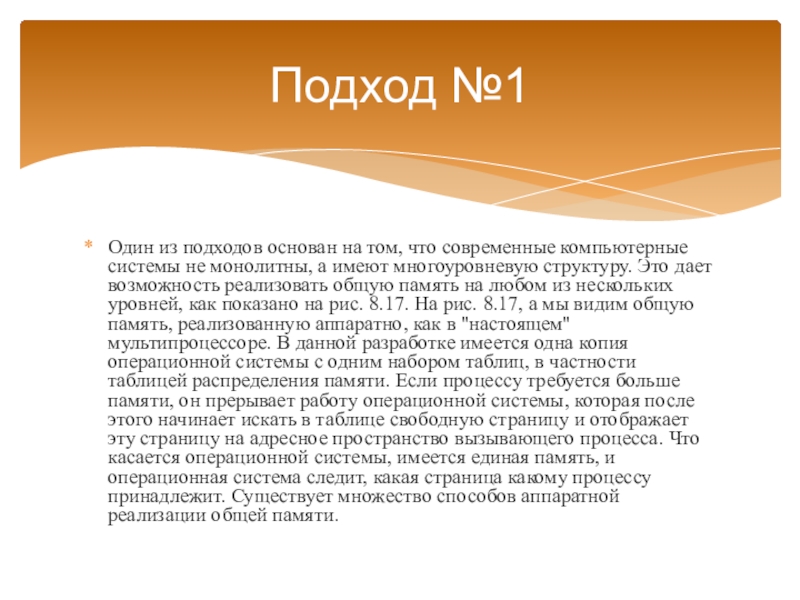

монолитны, а имеют многоуровневую структуру. Это дает возможность реализовать общую память на любом из нескольких уровней, как показано на рис. 8.17. На рис. 8.17, а мы видим общую память, реализованную аппаратно, как в "настоящем" мультипроцессоре. В данной разработке имеется одна копия операционной системы с одним набором таблиц, в частности таблицей распределения памяти. Если процессу требуется больше памяти, он прерывает работу операционной системы, которая после этого начинает искать в таблице свободную страницу и отображает эту страницу на адресное пространство вызывающего процесса. Что касается операционной системы, имеется единая память, и операционная система следит, какая страница какому процессу принадлежит. Существует множество способов аппаратной реализации общей памяти.

Подход №1

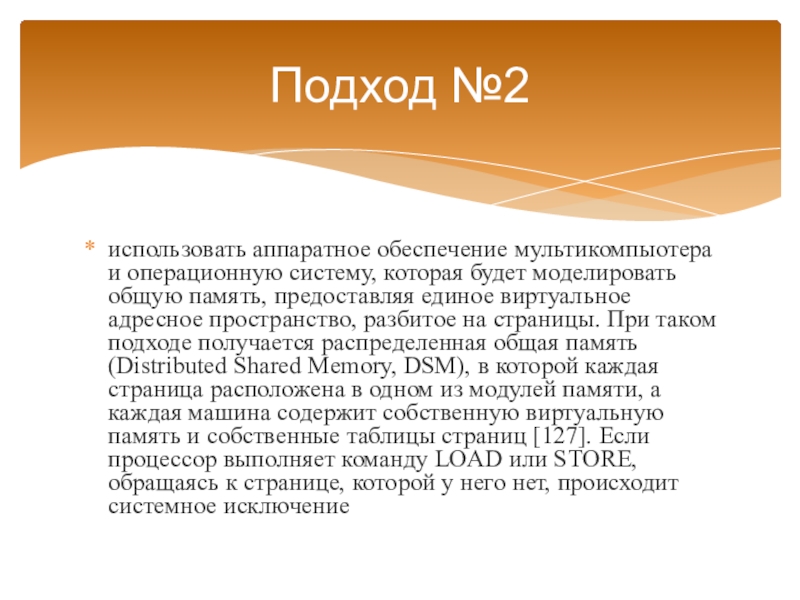

память, предоставляя единое виртуальное адресное пространство, разбитое на страницы. При таком подходе получается распределенная общая память (Distributed Shared Memory, DSM), в которой каждая страница расположена в одном из модулей памяти, а каждая машина содержит собственную виртуальную память и собственные таблицы страниц [127]. Если процессор выполняет команду LOAD или STORE, обращаясь к странице, которой у него нет, происходит системное исключение

Подход №2

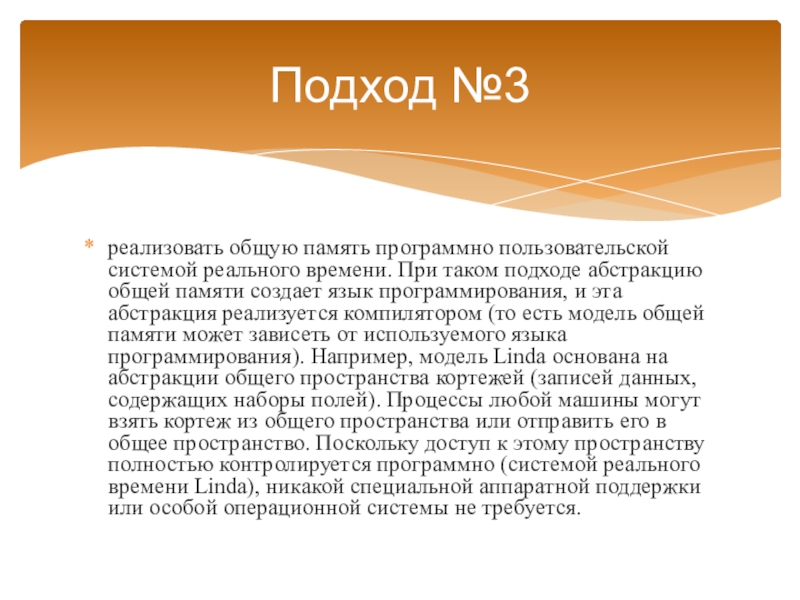

абстракцию общей памяти создает язык программирования, и эта абстракция реализуется компилятором (то есть модель общей памяти может зависеть от используемого языка программирования). Например, модель Linda основана на абстракции общего пространства кортежей (записей данных, содержащих наборы полей). Процессы любой машины могут взять кортеж из общего пространства или отправить его в общее пространство. Поскольку доступ к этому пространству полностью контролируется программно (системой реального времени Linda), никакой специальной аппаратной поддержки или особой операционной системы не требуется.

Подход №3
