Презентация, доклад по теме Интерфейс RS-232
Содержание

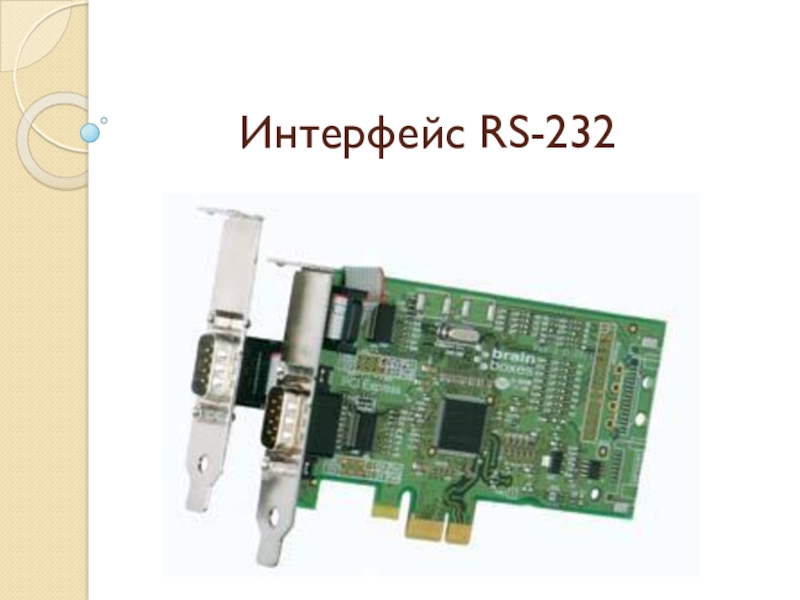

- 1. Презентация по теме Интерфейс RS-232
- 2. Является стандартной последовательной связью между микрокомпьютерами и периферийными устройствами.
- 3. Интерфейс, определенный стандартом Ассоциации электронной промышленности (EIA)
- 4. Male DB25Female DB25
- 5. Слайд 5
- 6. Выпуски стандарта:RS-232A (Recommended Standard 232 Edition: A)
- 7. Область применения RS-232определяет взаимосвязи DTE и DCE,
- 8. Сигналы интерфейса RS–232C подразделяются на следующие классы.

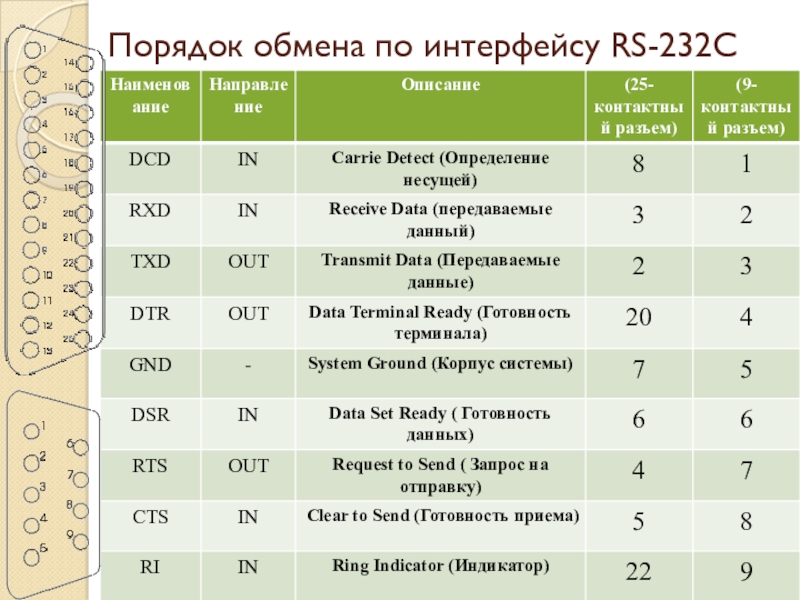

- 9. Порядок обмена по интерфейсу RS-232C
- 10. Назначение сигналовFG - защитное заземление (экран).TxD -
- 11. Тестовое оборудование для интерфейса RS-232C

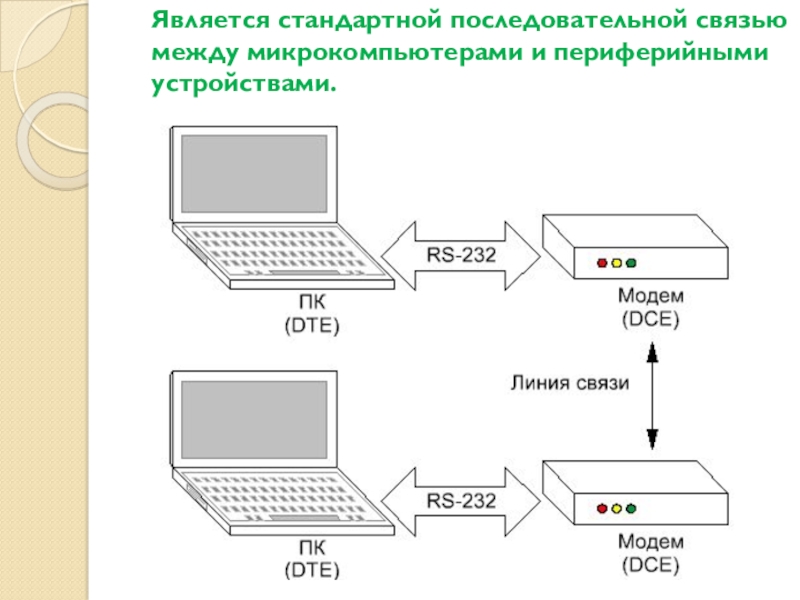

Является стандартной последовательной связью между микрокомпьютерами и периферийными устройствами.
Слайд 2Является стандартной последовательной связью между микрокомпьютерами и периферийными устройствами.

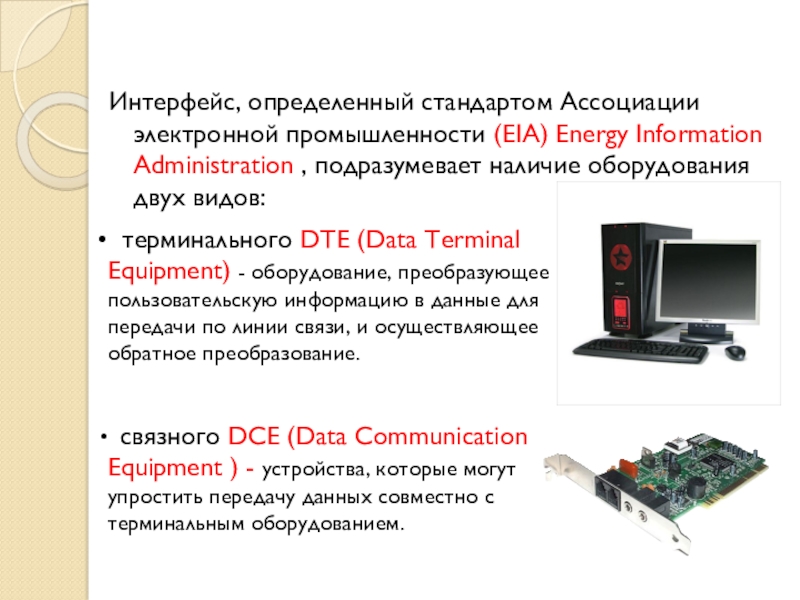

Слайд 3Интерфейс, определенный стандартом Ассоциации электронной промышленности (EIA) Energy Information Administration ,
подразумевает наличие оборудования двух видов:
терминального DTE (Data Terminal Equipment) - оборудование, преобразующее пользовательскую информацию в данные для передачи по линии связи, и осуществляющее обратное преобразование.
связного DCE (Data Communication Equipment ) - устройства, которые могут упростить передачу данных совместно с терминальным оборудованием.

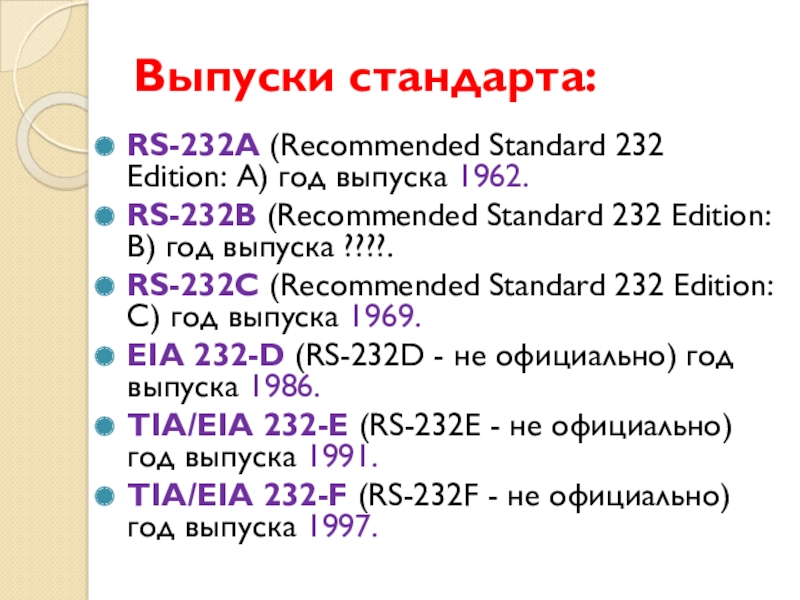

Слайд 6Выпуски стандарта:
RS-232A (Recommended Standard 232 Edition: A) год выпуска 1962.
RS-232B (Recommended
Standard 232 Edition: B) год выпуска ????.
RS-232C (Recommended Standard 232 Edition: C) год выпуска 1969.
EIA 232-D (RS-232D - не официально) год выпуска 1986.
TIA/EIA 232-E (RS-232E - не официально) год выпуска 1991.
TIA/EIA 232-F (RS-232F - не официально) год выпуска 1997.
RS-232C (Recommended Standard 232 Edition: C) год выпуска 1969.
EIA 232-D (RS-232D - не официально) год выпуска 1986.
TIA/EIA 232-E (RS-232E - не официально) год выпуска 1991.
TIA/EIA 232-F (RS-232F - не официально) год выпуска 1997.

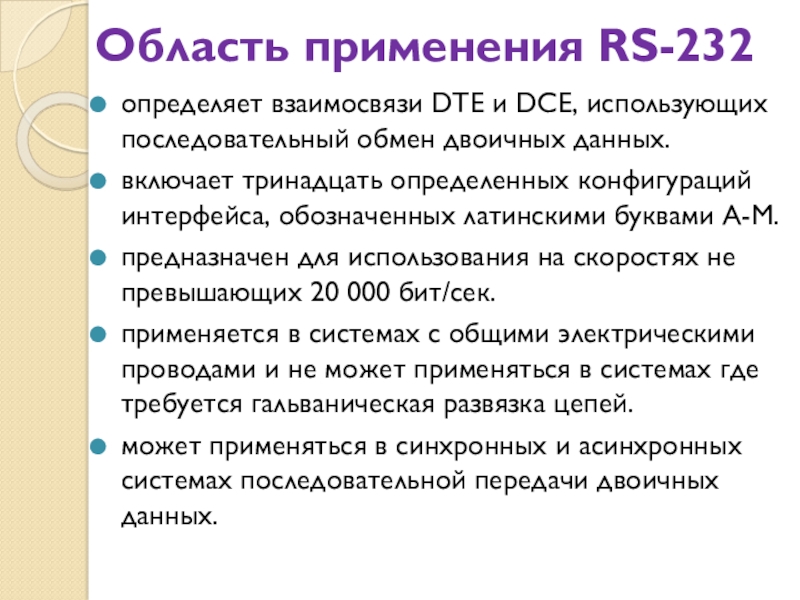

Слайд 7Область применения RS-232
определяет взаимосвязи DTE и DCE, использующих последовательный обмен двоичных
данных.
включает тринадцать определенных конфигураций интерфейса, обозначенных латинскими буквами A-M.
предназначен для использования на скоростях не превышающих 20 000 бит/сек.
применяется в системах с общими электрическими проводами и не может применяться в системах где требуется гальваническая развязка цепей.
может применяться в синхронных и асинхронных системах последовательной передачи двоичных данных.
включает тринадцать определенных конфигураций интерфейса, обозначенных латинскими буквами A-M.
предназначен для использования на скоростях не превышающих 20 000 бит/сек.
применяется в системах с общими электрическими проводами и не может применяться в системах где требуется гальваническая развязка цепей.
может применяться в синхронных и асинхронных системах последовательной передачи двоичных данных.
Слайд 8Сигналы интерфейса RS–232C подразделяются на следующие классы.
Последовательные данные :
RXD -
принимаемые данные (входные последовательные данные);
TXD - передаваемые данные (выходные последовательные данные);
Управляющие сигналы квитирования:
CTS - сброс передачи
RTS - запрос передачи
Сигналы синхронизации (например, TC , RC ).
TC - Синхронизация передатчика
RC - Синхронизация приемника
TXD - передаваемые данные (выходные последовательные данные);
Управляющие сигналы квитирования:
CTS - сброс передачи
RTS - запрос передачи
Сигналы синхронизации (например, TC , RC ).
TC - Синхронизация передатчика
RC - Синхронизация приемника
Слайд 10Назначение сигналов
FG - защитное заземление (экран).
TxD - данные, передаваемые компьютером в
последовательном коде (логика отрицательная).
RxD - данные, принимаемые компьютером в последовательном коде (логика отрицательная).
RTS - сигнал запроса передачи. Активен во все время передачи.
CTS - сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.
DSR - готовность данных. Используется для задания режима модема.
SG - сигнальное заземление, нулевой провод.
DCD - обнаружение несущей данных (детектирование принимаемого сигнала).
DTR - готовность выходных данных.
RI - индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.
RxD - данные, принимаемые компьютером в последовательном коде (логика отрицательная).
RTS - сигнал запроса передачи. Активен во все время передачи.
CTS - сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.
DSR - готовность данных. Используется для задания режима модема.
SG - сигнальное заземление, нулевой провод.
DCD - обнаружение несущей данных (детектирование принимаемого сигнала).
DTR - готовность выходных данных.
RI - индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.
Слайд 11Тестовое оборудование для интерфейса RS-232C
Соединители.
Врезки
Врезки
Трансформаторы разъема
Пустые модемы
Линейные мониторы
Интерфейсные тестеры
