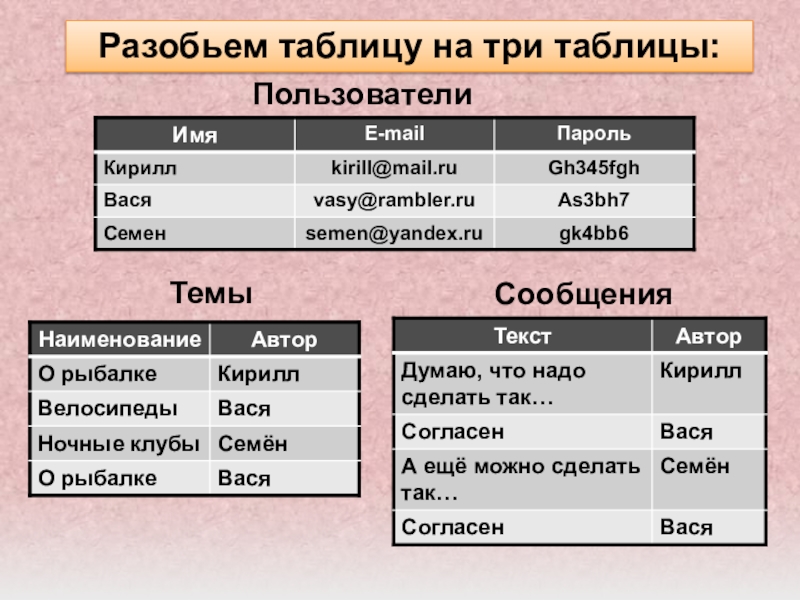

- 7. Разобьем таблицу на три таблицы:ПользователиТемыСообщения
- 8. ВОПРОСЯвляются ли созданные таблицы реляционными?ОТВЕТТаблицы «Пользователи» и
- 9. Для решения перечисленных проблем в РБД используются
- 10. Суррогатный ключ представляет собой дополнительное поле в
- 11. Слайд 11
- 12. Теперь каждая запись в таблицах уникальна.С помощью первичных ключей установим соответствие между темами и сообщениями.
- 13. Из таблицы видно, что сообщение с Id=2
- 14. Предположим, добавился новый пользователь, которого тоже зовут Вася.Как узнать, какой именно Вася оставил сообщение?
- 15. Добавим внешний ключ «Id автора» в таблицах «Темы» и «Сообщения»

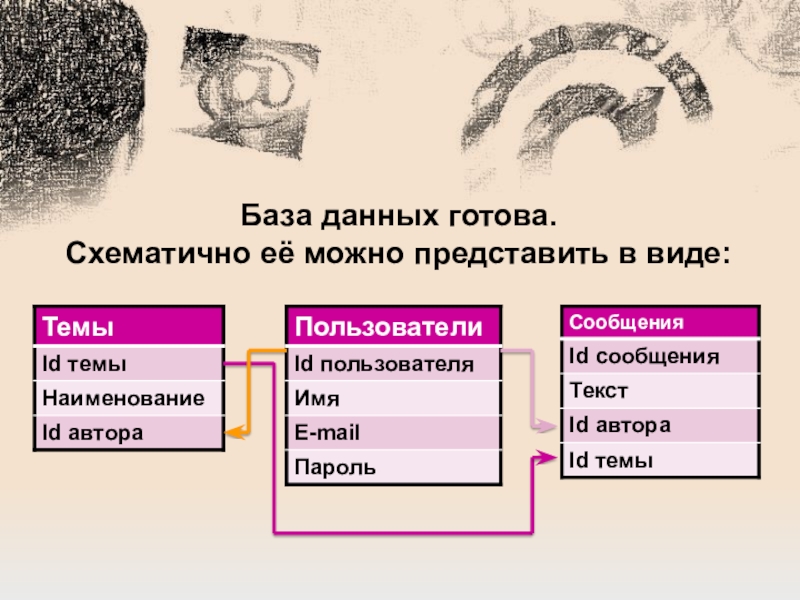

- 16. База данных готова.Схематично её можно представить в виде:
- 17. ЗаключениеВ созданной РБД только три таблицы.Понятно, что

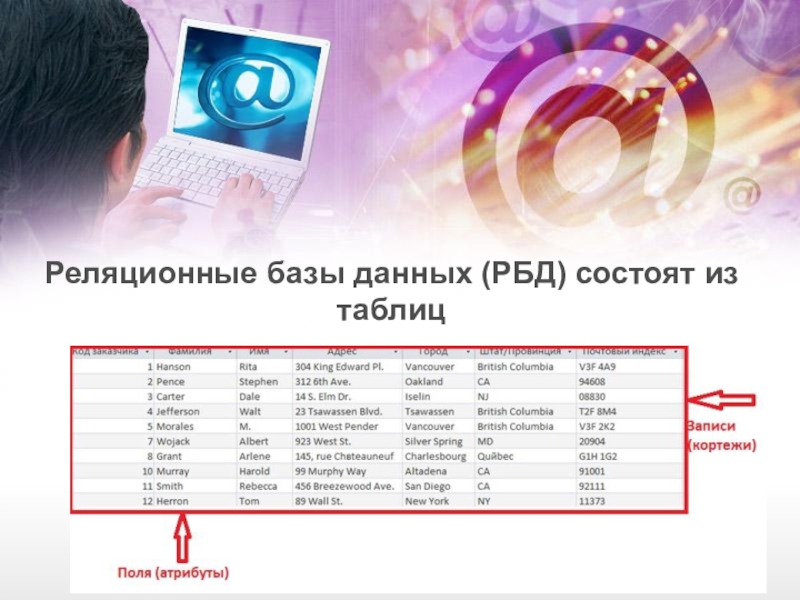

Реляционные базы данных (РБД) состоят из таблиц
Слайд 1Тема: Реляционные базы данных
СПб ГБ ПОУ Невский колледж им.А.Г.Неболсина
Преподаватель: Погодина С.Ю.
МДК.02.01
Слайд 3Таблицы в РБД обладают свойствами:
В таблице не может быть двух одинаковых
строк. В математике такие таблицы называются отношениями (relation – отношения) – реляционные.
Столбцы располагаются в определённом порядке, который закладывается при создании таблицы.
В таблице может не быть ни одной строки, но обязательно должен быть хотя бы один столбец.
У каждого столбца есть своё уникальное имя.
Все значения в столбце имеют один тип.
На пересечении столбца и строки может находиться только атомарное значение (одно, не состоящее из группы).
Столбцы располагаются в определённом порядке, который закладывается при создании таблицы.
В таблице может не быть ни одной строки, но обязательно должен быть хотя бы один столбец.
У каждого столбца есть своё уникальное имя.
Все значения в столбце имеют один тип.
На пересечении столбца и строки может находиться только атомарное значение (одно, не состоящее из группы).
Таблицы, обладающие такими свойствами называются нормализованными.

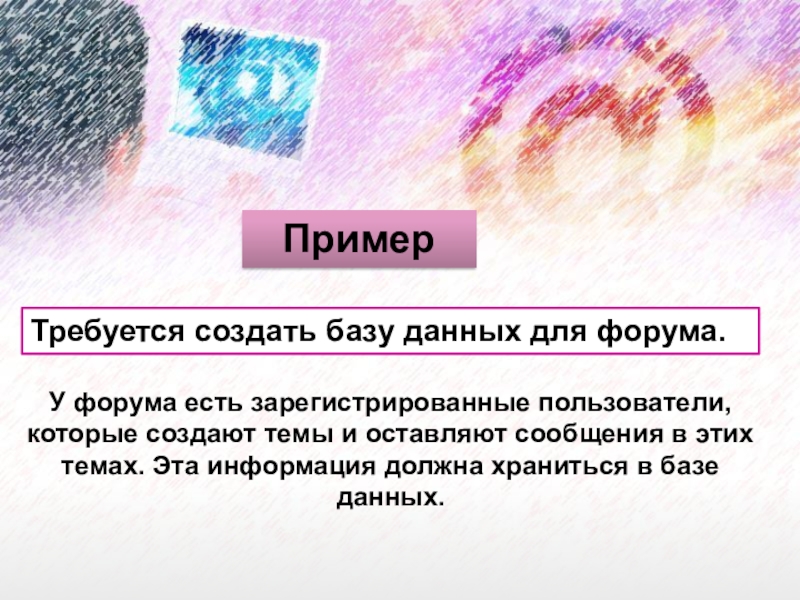

Слайд 4Пример
Требуется создать базу данных для форума.
У форума есть зарегистрированные пользователи, которые
создают темы и оставляют сообщения в этих темах. Эта информация должна храниться в базе данных.

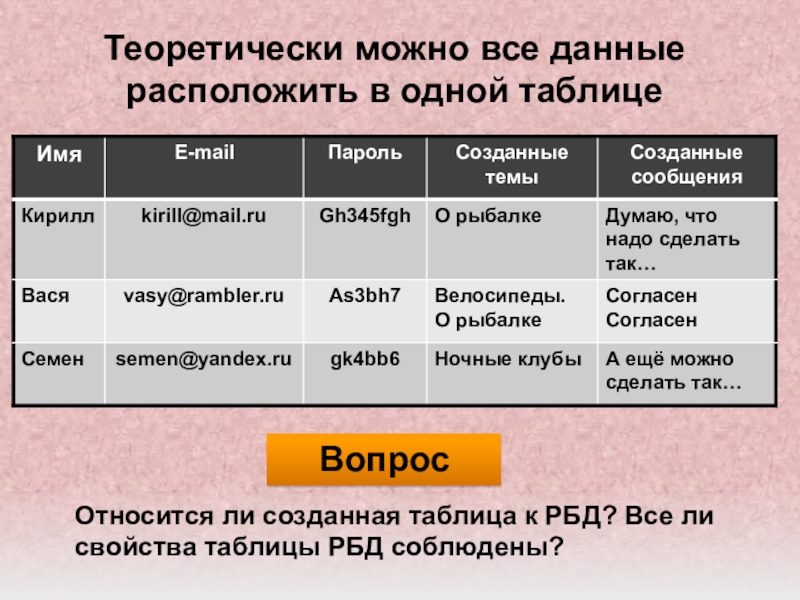

Слайд 5Теоретически можно все данные расположить в одной таблице
Относится ли созданная таблица
к РБД? Все ли свойства таблицы РБД соблюдены?
Вопрос

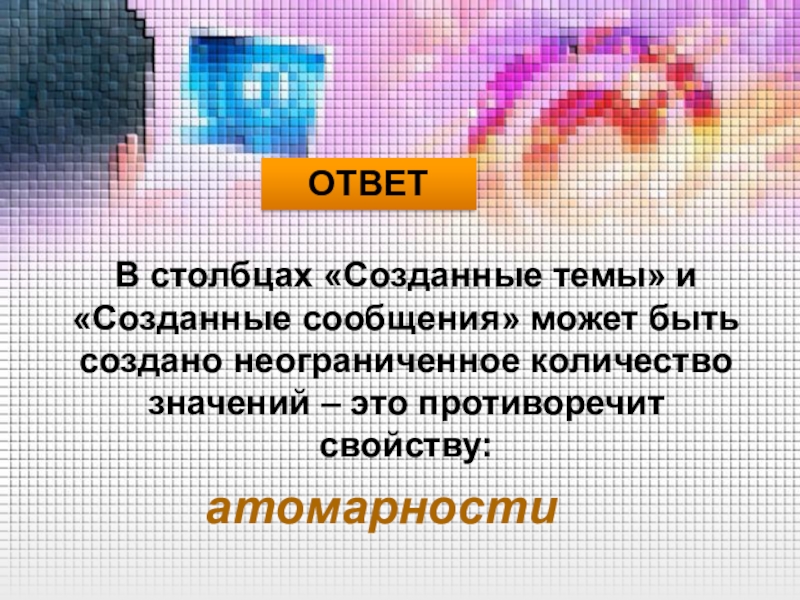

Слайд 6В столбцах «Созданные темы» и «Созданные сообщения» может быть создано неограниченное
количество значений – это противоречит свойству:
ОТВЕТ
атомарности
Слайд 8ВОПРОС
Являются ли созданные таблицы реляционными?
ОТВЕТ
Таблицы «Пользователи» и «Темы» удовлетворяют всем условиям
таблиц РБД.
Таблица «Сообщения» реляционной не является, так как
в ней присутствуют одинаковые строки

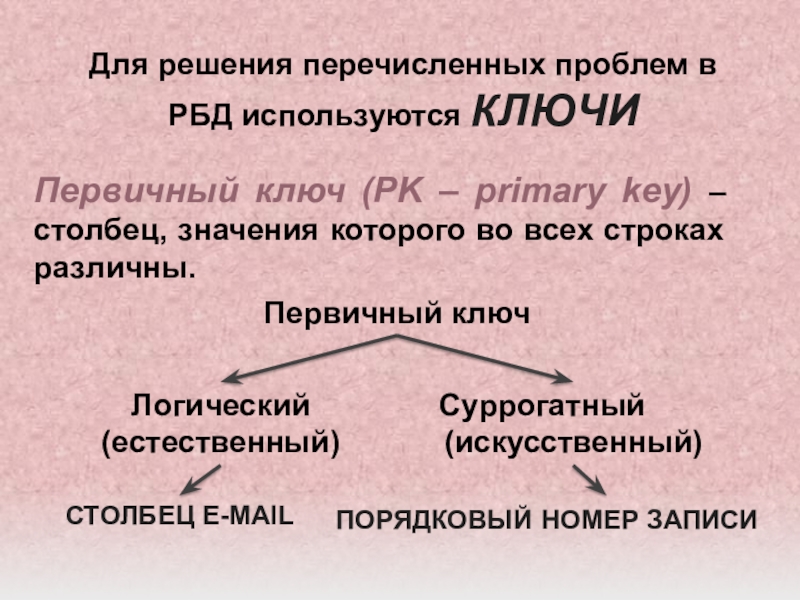

Слайд 9Для решения перечисленных проблем в РБД используются ключи
Первичный ключ (PK –
primary key) – столбец, значения которого во всех строках различны.
Первичный ключ
Логический
(естественный)
Суррогатный
(искусственный)
Столбец e-mail
Порядковый номер записи
Слайд 10Суррогатный ключ представляет собой дополнительное поле в базе данных.
Как правило, это
порядковый номер записи.
Внесём поля первичных ключей в таблицы:

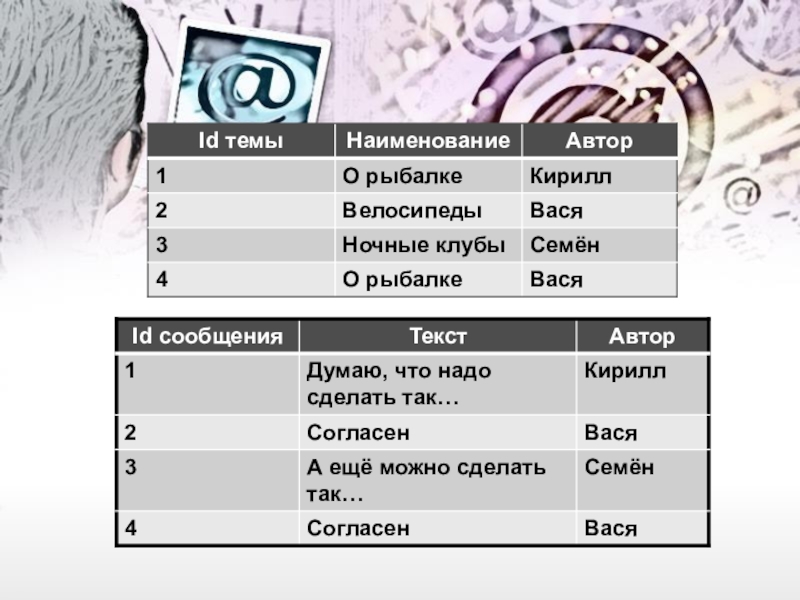

Слайд 12Теперь каждая запись в таблицах уникальна.
С помощью первичных ключей установим соответствие
между темами и сообщениями.

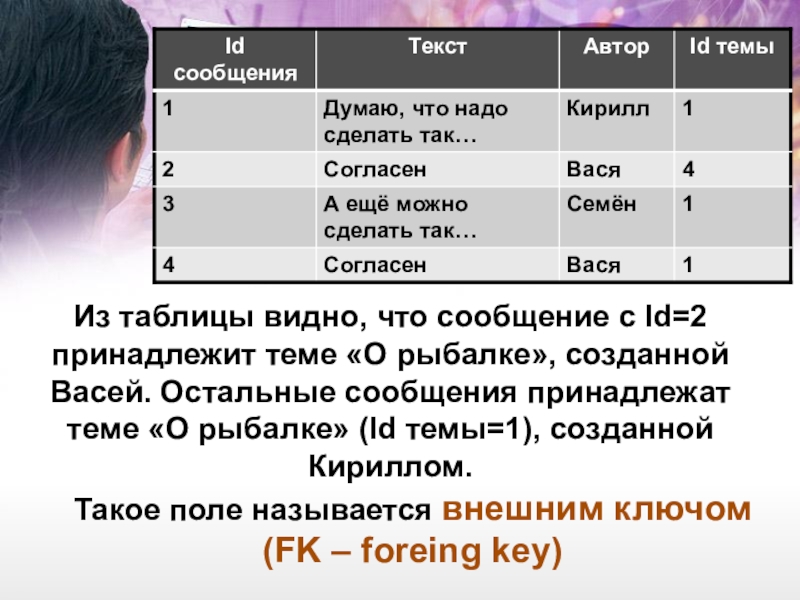

Слайд 13Из таблицы видно, что сообщение с Id=2 принадлежит теме «О рыбалке»,
созданной Васей. Остальные сообщения принадлежат теме «О рыбалке» (Id темы=1), созданной Кириллом.
Такое поле называется внешним ключом (FK – foreing key)
Слайд 14Предположим, добавился новый пользователь, которого тоже зовут Вася.
Как узнать, какой именно
Вася оставил сообщение?

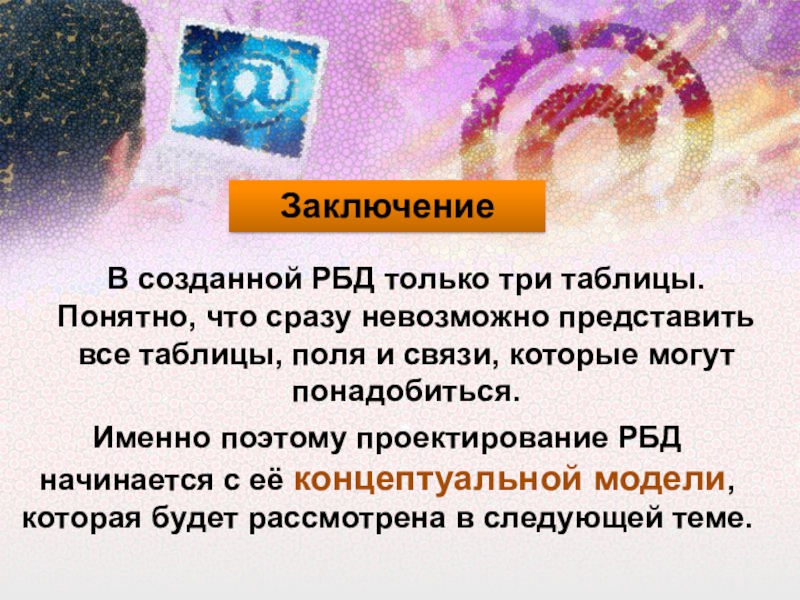

Слайд 17Заключение
В созданной РБД только три таблицы.
Понятно, что сразу невозможно представить все
таблицы, поля и связи, которые могут понадобиться.
Именно поэтому проектирование РБД начинается с её концептуальной модели, которая будет рассмотрена в следующей теме.
