Контроллер - специализированный процессор, который управляет работой внешнего устройства, преобразует данные из формата системной магистрали в формат внешнего устройства, накапливает данные в буфере обмена.

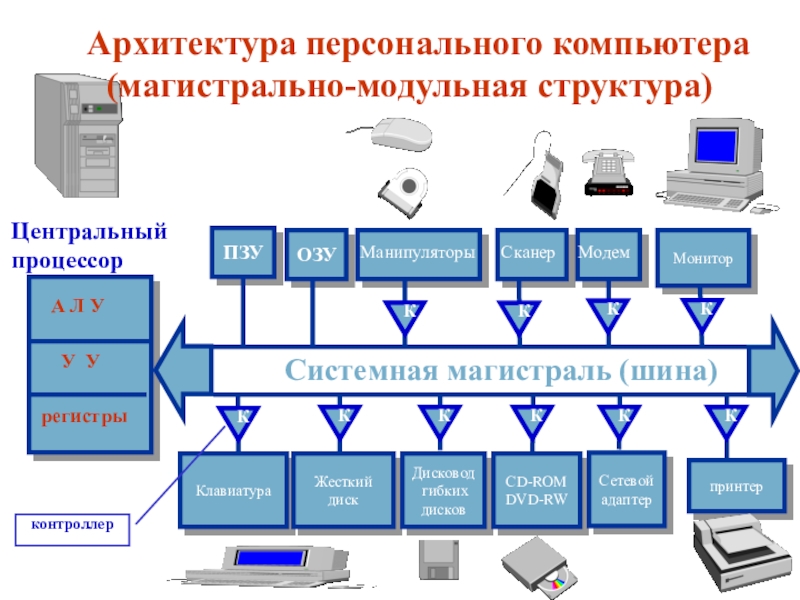

Архитектура персонального компьютера
(магистрально-модульная структура)
Системная магистраль (шина)
К
К
К
К
К
К
К
К
К
К

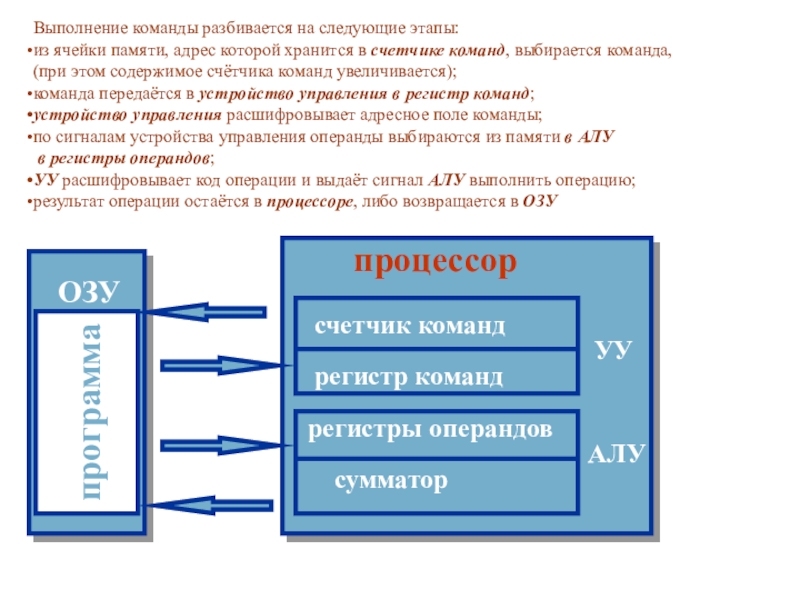

Центральный процессор
контроллер
процессор
счетчик команд
УУ
регистр команд
регистры операндов
АЛУ
сумматор

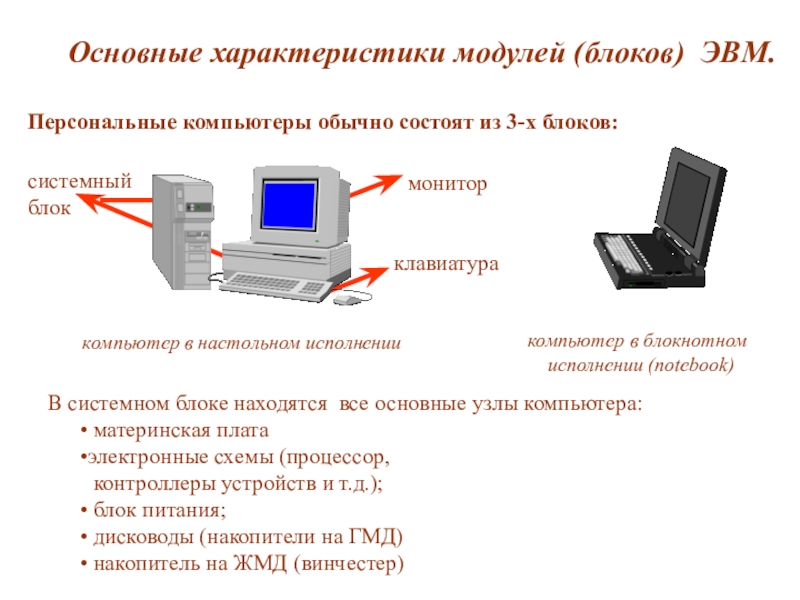

компьютер в настольном исполнении
компьютер в блокнотном
исполнении (notebook)
монитор
В системном блоке находятся все основные узлы компьютера:
материнская плата
электронные схемы (процессор,
контроллеры устройств и т.д.);
блок питания;
дисководы (накопители на ГМД)
накопитель на ЖМД (винчестер)

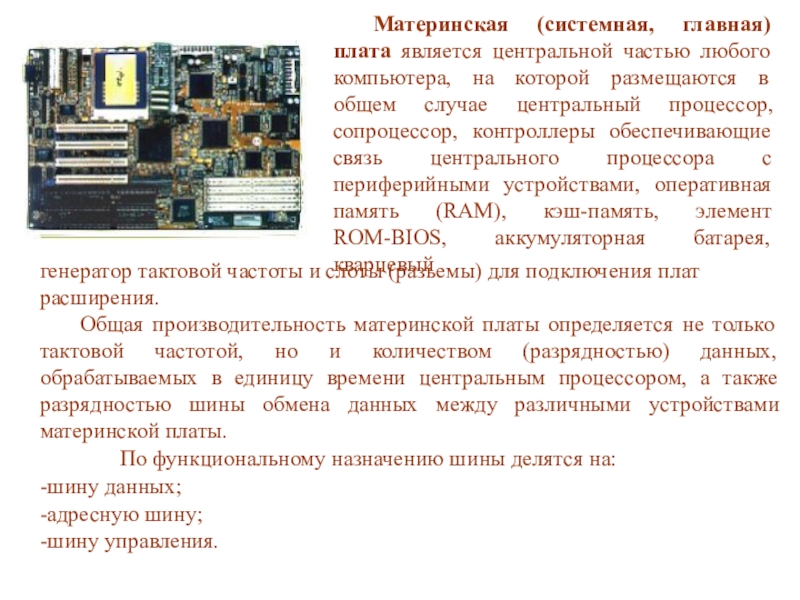

Материнская (системная, главная) плата является центральной частью любого компьютера, на которой размещаются в общем случае центральный процессор, сопроцессор, контроллеры обеспечивающие связь центрального процессора с периферийными устройствами, оперативная память (RAM), кэш-память, элемент ROM-BIOS, аккумуляторная батарея, кварцевый

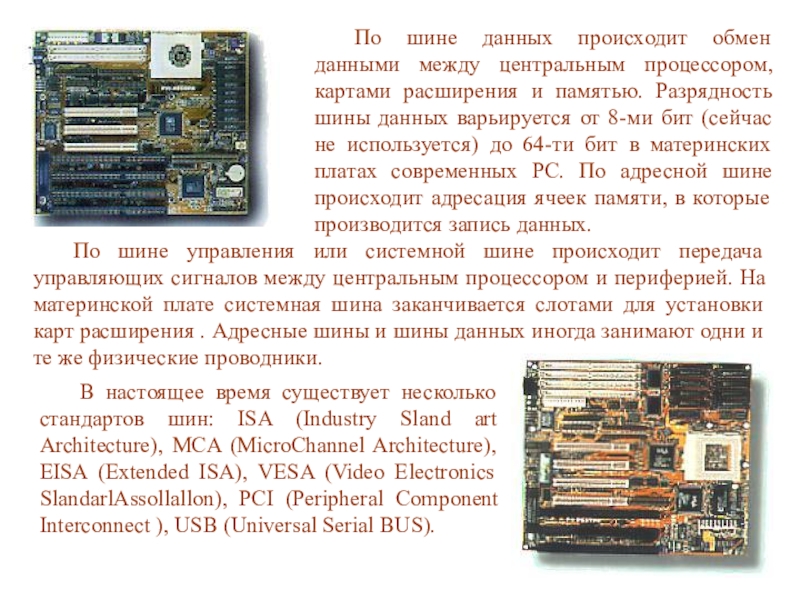

По шине управления или системной шине происходит передача управляющих сигналов между центральным процессором и периферией. На материнской плате системная шина заканчивается слотами для установки карт расширения . Адресные шины и шины данных иногда занимают одни и те же физические проводники.
В настоящее время существует несколько стандартов шин: ISA (Industry Sland art Architecture), MCA (MicroChannel Architecture), EISA (Extended ISA), VESA (Video Electronics SlandarlAssollallon), PCI (Peripheral Component Interconnect ), USB (Universal Serial BUS).
Процессоры
В общем случае под процессором понимают устройство производящее набор операций над данными, представленными в цифровой форме ( двоичным кодом). Применительно к вычислительной технике под процессором понимают центральное процессорное устройство (CPU), обладающее способностью выбирать, декодировать и выполнять команды а также передавать и принимать информацию от других устройств. Проще говоря,

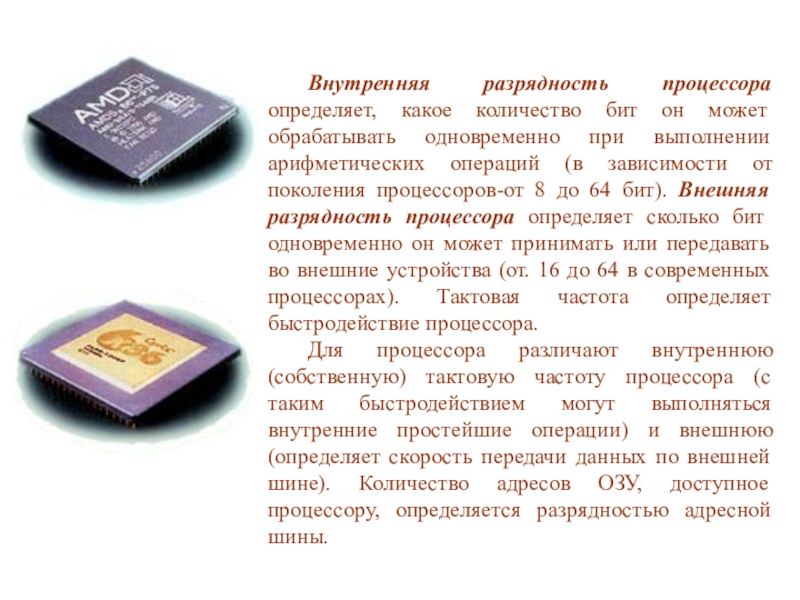

Производительность CPU характеризуется
следующими основными параметрами:
-степенью интеграции;
-внутренней и внешней разрядностью
обрабатываемые данных;
- тактовой частотой;
- памятью, к которой может адресоваться CPU.
тактовая частота - указывает, сколько элементарных операций (тактов) микропроцессор выполняет за одну секунду, (измеряется в МГц)

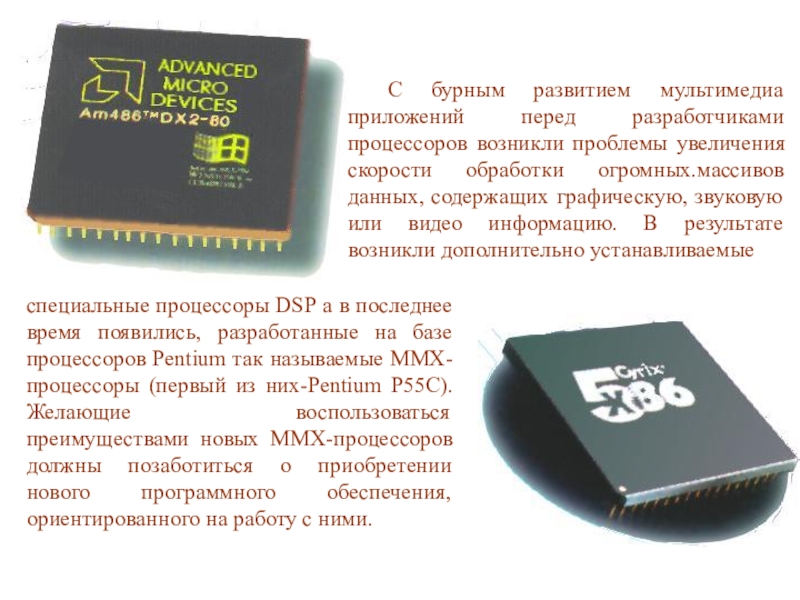

специальные процессоры DSP а в последнее время появились, разработанные на базе процессоров Pentium так называемые MMX-процессоры (первый из них-Pentium P55C). Желающие воспользоваться преимуществами новых ММX-процессоров должны позаботиться о приобретении нового программного обеспечения, ориентированного на работу с ними.
Регулярный долив применительно к динамической памяти, называется регенерацией и производится раз в несколько миллисекунд что несколько снижает быстродействие системы.
большой емкостью микросхем динамической памяти. Статическая память при включенном питании надежно хранит записанные данные, имеет малое время доступа, потребляет мизерный ток, но емкость ее микросхем ограничена.
Объём зависит от
плотности записи :
SD - Single Density QD - Quadruple Density
DD - Double Density HD - High Density
и количества рабочих сторон:
SS - Single Sided
DS - Double Sided
Главная характеристика - объём.
5,25’’ (8’’)
3,5’’
3- дюймовые 5-дюймовые
Дискеты DS/DD DS/HD DS/DD DS/HD
Объём 720 Кбайт 1.44 Мбайт 360 Кбайт 1.2 Мбайт

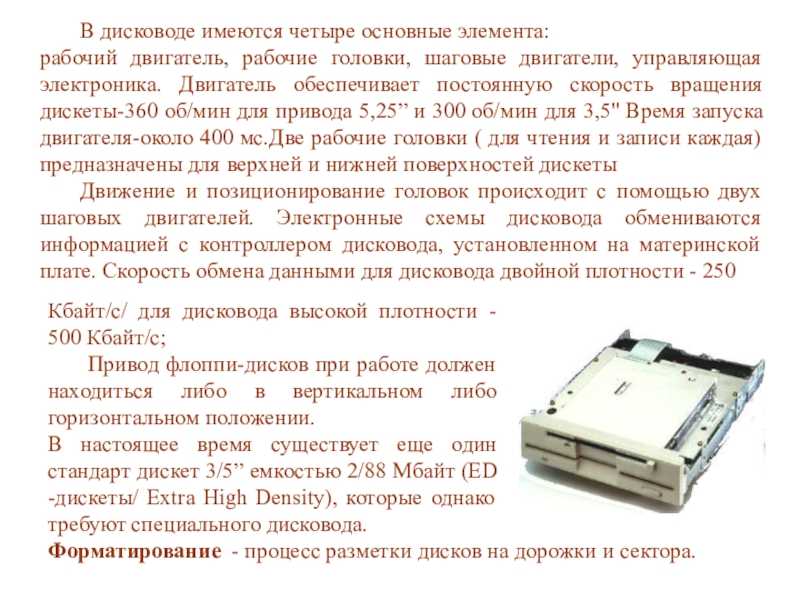

FDD бывают двух размеров: рассчитанные на дискеты 3,5” и 5,25” плотности DD (двойной плотности) и HD (высокой плотности). Способ записи на дискеты-намагничивание отдельных участков..
Кбайт/с/ для дисковода высокой плотности - 500 Кбайт/с;
Привод флоппи-дисков при работе должен находиться либо в вертикальном либо горизонтальном положении.
В настоящее время существует еще один стандарт дискет 3/5” емкостью 2/88 Мбайт (ED -дискеты/ Extra High Density), которые однако требуют специального дисковода.
Форматирование - процесс разметки дисков на дорожки и сектора.

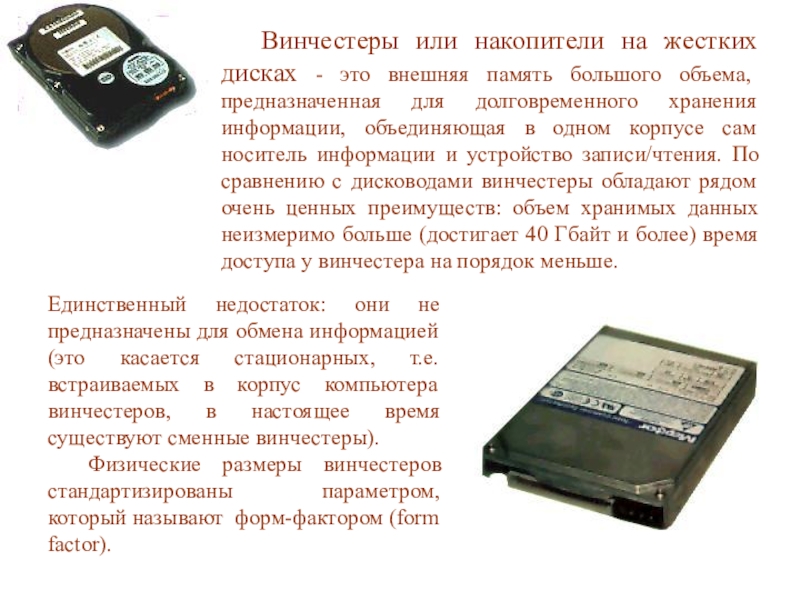

Единственный недостаток: они не предназначены для обмена информацией (это касается стационарных, т.е. встраиваемых в корпус компьютера винчестеров, в настоящее время существуют сменные винчестеры).
Физические размеры винчестеров стандартизированы параметром, который называют форм-фактором (form factor).

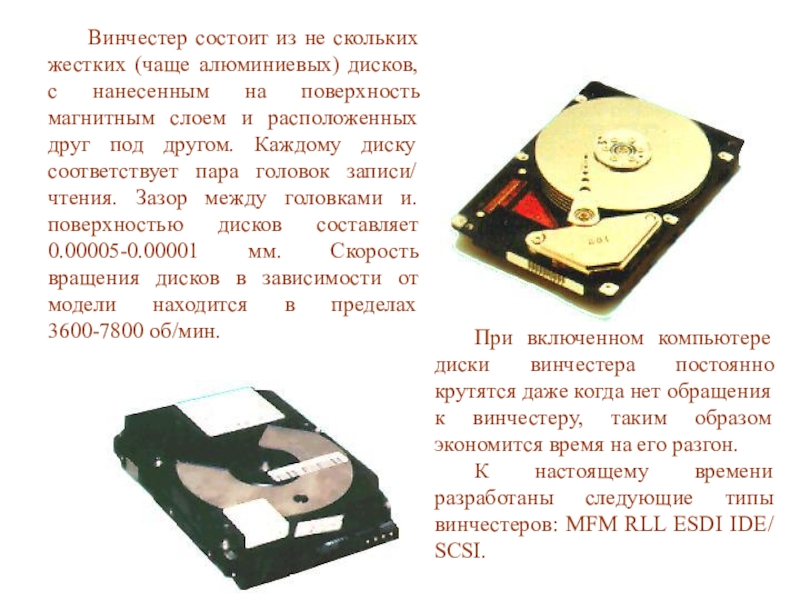

При включенном компьютере диски винчестера постоянно крутятся даже когда нет обращения к винчестеру, таким образом экономится время на его разгон.
К настоящему времени разработаны следующие типы винчестеров: MFM RLL ESDI IDE/ SCSI.

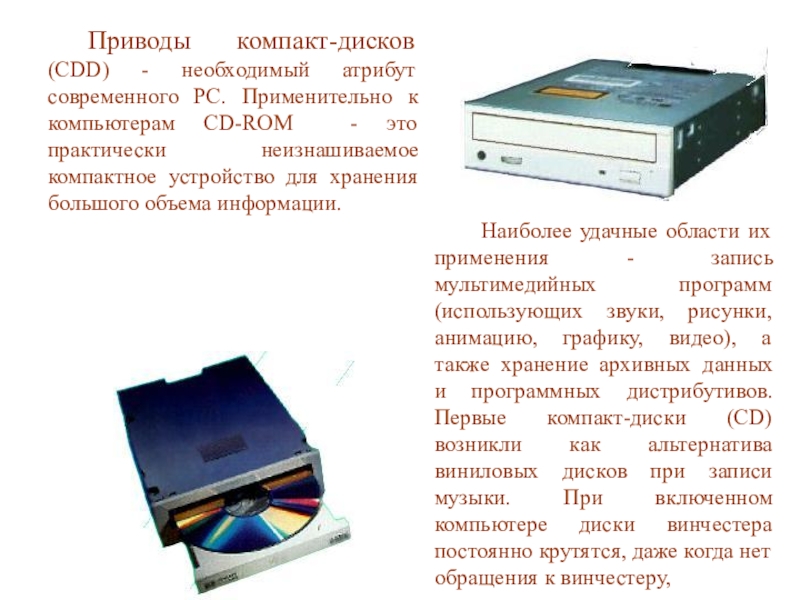

Наиболее удачные области их применения - запись мультимедийных программ (использующих звуки, рисунки, анимацию, графику, видео), а также хранение архивных данных и программных дистрибутивов. Первые компакт-диски (CD) возникли как альтернатива виниловых дисков при записи музыки. При включенном компьютере диски винчестера постоянно крутятся, даже когда нет обращения к винчестеру,

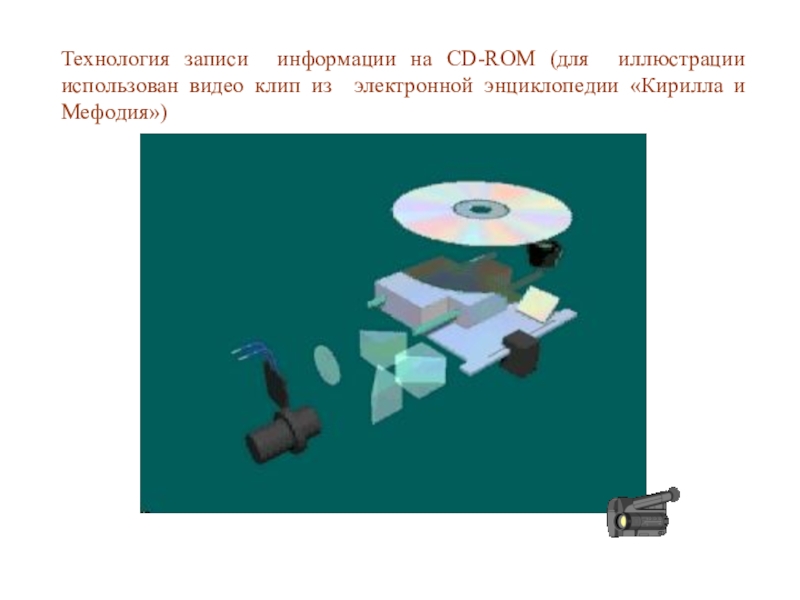

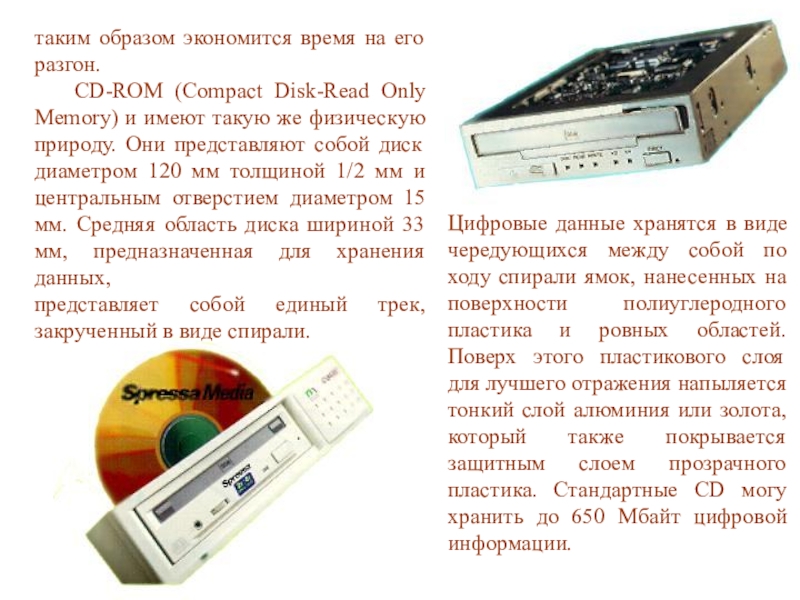

Цифровые данные хранятся в виде чередующихся между собой по ходу спирали ямок, нанесенных на поверхности полиуглеродного пластика и ровных областей. Поверх этого пластикового слоя для лучшего отражения напыляется тонкий слой алюминия или золота, который также покрывается защитным слоем прозрачного пластика. Стандартные CD могу хранить до 650 Мбайт цифровой информации.

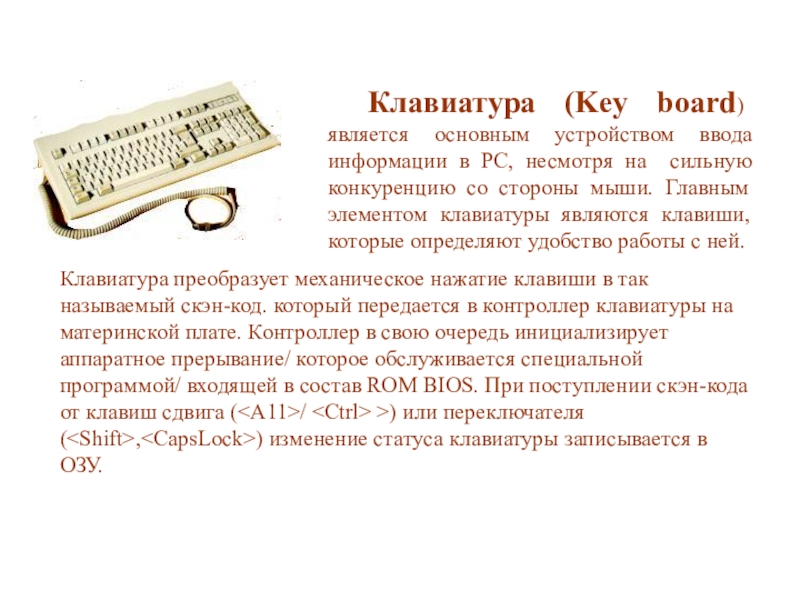

Клавиатура преобразует механическое нажатие клавиши в так называемый скэн-код. который передается в контроллер клавиатуры на материнской плате. Контроллер в свою очередь инициализирует аппаратное прерывание/ которое обслуживается специальной программой/ входящей в состав ROM BIOS. При поступлении скэн-кода от клавиш сдвига (<А11>/ <Сtrl> >) или переключателя (

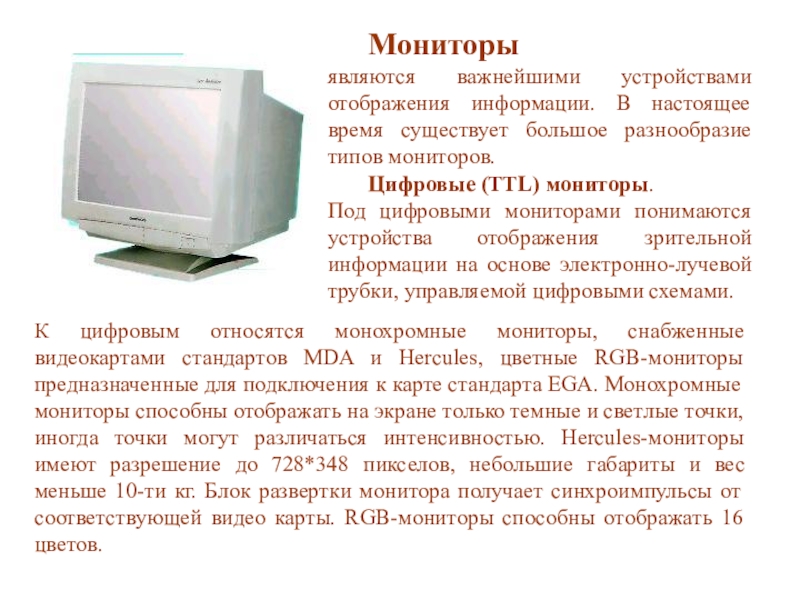

К цифровым относятся монохромные мониторы, снабженные видеокартами стандартов MDA и Hercules, цветные RGB-мониторы предназначенные для подключения к карте стандарта EGA. Монохромные мониторы способны отображать на экране только темные и светлые точки, иногда точки могут различаться интенсивностью. Hercules-мониторы имеют разрешение до 728*348 пикселов, небольшие габариты и вес меньше 10-ти кг. Блок развертки монитора получает синхроимпульсы от соответствующей видео карты. RGB-мониторы способны отображать 16 цветов.
-разрешение, измеряется в пикселях (точках), помещающихся по горизонтали и вертикали видимой части экрана. В настоящее время необходимо выбирать мониторы с разрешением не менее 1024*768
-кинескоп. Наиболее предпочтительны следующие типы кинескопов: Black, Black Planar . Данные кинескопы очень контрастны дают отличное изображение.

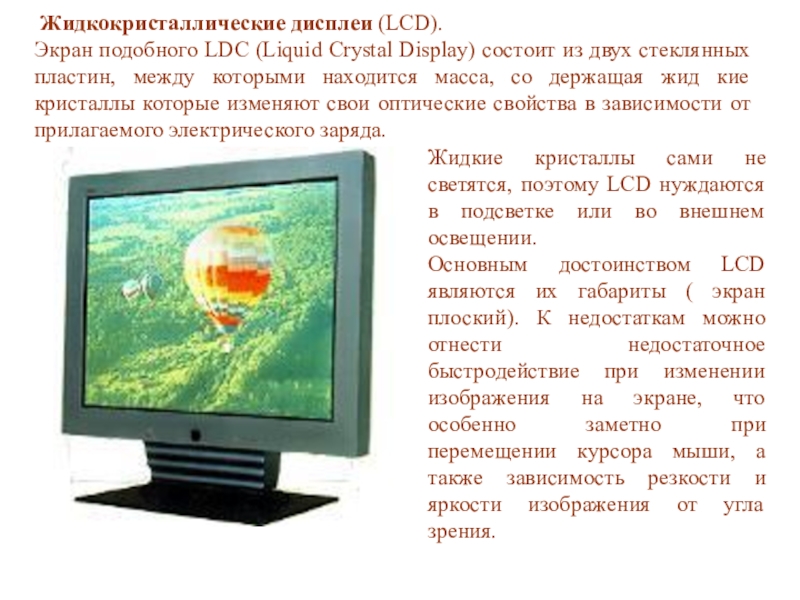

Жидкокристаллические дисплеи (LCD).
Экран подобного LDC (Liquid Crystal Display) состоит из двух стеклянных пластин, между которыми находится масса, со держащая жид кие кристаллы которые изменяют свои оптические свойства в зависимости от прилагаемого электрического заряда.

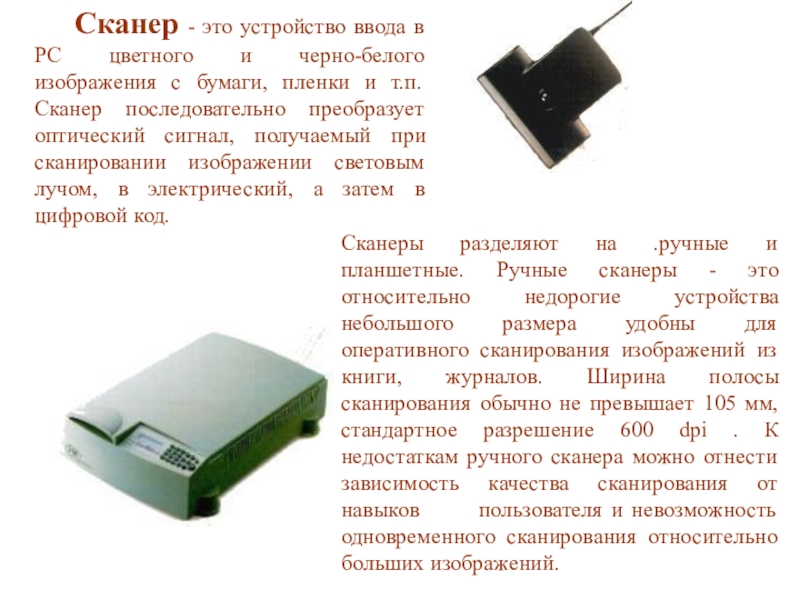

Сканеры разделяют на .ручные и планшетные. Ручные сканеры - это относительно недорогие устройства небольшого размера удобны для оперативного сканирования изображений из книги, журналов. Ширина полосы сканирования обычно не превышает 105 мм, стандартное разрешение 600 dpi . К недостаткам ручного сканера можно отнести зависимость качества сканирования от навыков пользователя и невозможность одновременного сканирования относительно больших изображений.
Компьютер подключается в сеть с помощью сетевой карты (сетевого адаптера). Сетевая карта устанавливается в один из свободных слотов материнской платы.
Способ объединения компьютеров в сеть называют топологией сети, а правила обмена данными называют протоколом. Сети делятся на глобальные и локальные, а также на одноранговые сети и сети типа клиент-сервер . Встречаются следующие топологии сетей типа клиент-сервер: топология звезда' кольцевая топология и шинная топология.

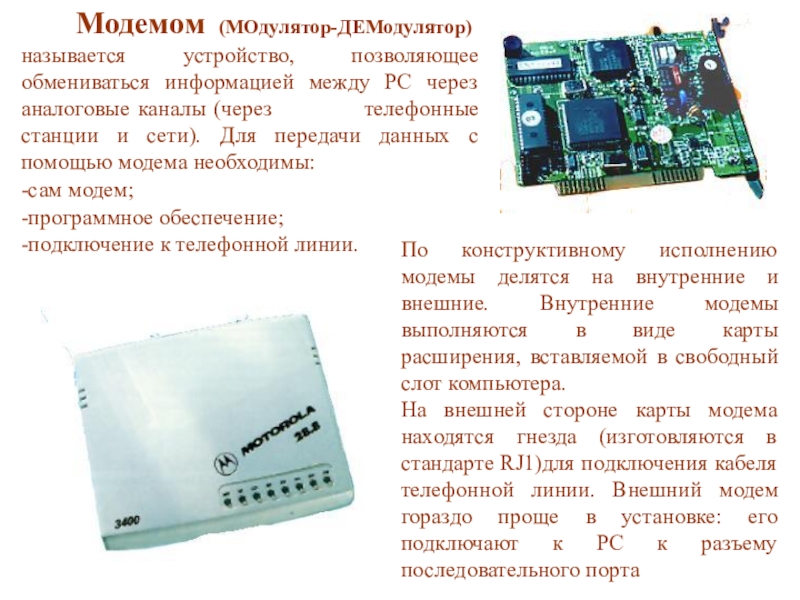

По конструктивному исполнению модемы делятся на внутренние и внешние. Внутренние модемы выполняются в виде карты расширения, вставляемой в свободный слот компьютера.
На внешней стороне карты модема находятся гнезда (изготовляются в стандарте RJ1)для подключения кабеля телефонной линии. Внешний модем гораздо проще в установке: его подключают к РС к разъему последовательного порта
