Презентация, доклад по информатике в 10 классе (профильный уровень) к уроку Диаграммы Эйлера-Венна
Содержание
- 1. Презентация по информатике в 10 классе (профильный уровень) к уроку Диаграммы Эйлера-Венна
- 2. Вопрос-ответДиаграммы ВеннаЛогические задачиВыводы
- 3. Логика Логическое высказываниеКонъюнкцияДизъюнкцияИнверсияИмпликацияЭквиваленция
- 4. Сейчас идет дождь.Жирафы летят на север.Ура, каникулы!Сколько будет 2*2?Высказывание или нет?
- 5. Диаграммы Венна (круги Эйлера) На
- 6. Диаграммы Венна (круги Эйлера)A·BA+BABABAB
- 7. Задача №1Дано логическое выражение от пяти переменных:Сколько
- 8. Задача №
- 9. Задача № 3 В таблице
- 10. Решение: Операция «И» (&) обозначает одновременное присутствие
- 11. Известно количество сайтов, которых находит поисковый сервер
- 12. Порядок действийПорядок вычислений:скобкиНЕИИЛИ, исключающее ИЛИимпликацияэквивалентностьAB++BCAС1 4 2 5 3
- 13. Таблица истинности логического выражения от

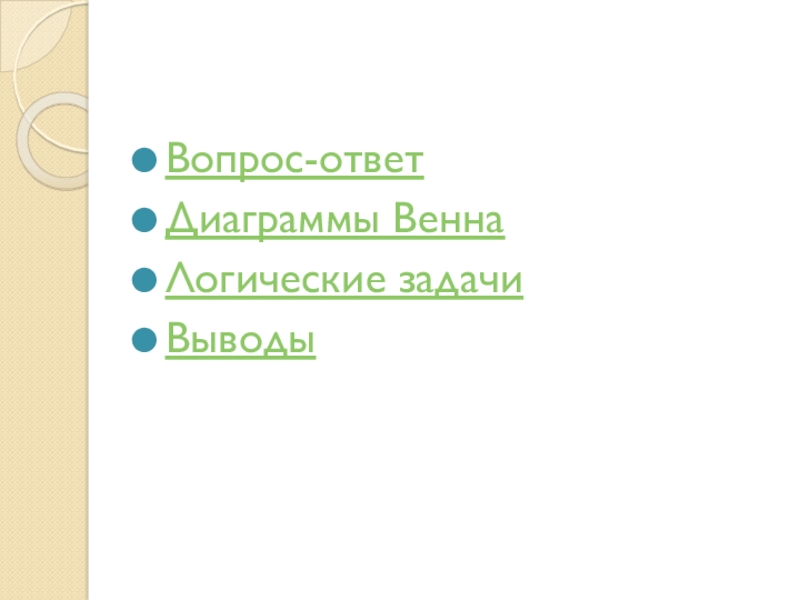

Вопрос-ответДиаграммы ВеннаЛогические задачиВыводы
Слайд 4Сейчас идет дождь.
Жирафы летят на север.
Ура, каникулы!
Сколько будет 2*2?
Высказывание или нет?
Слайд 5Диаграммы Венна
(круги Эйлера)
На такой диаграмме каждой переменной соответствует
круг, внутри которого её значение истинно, а вне его - ложно.

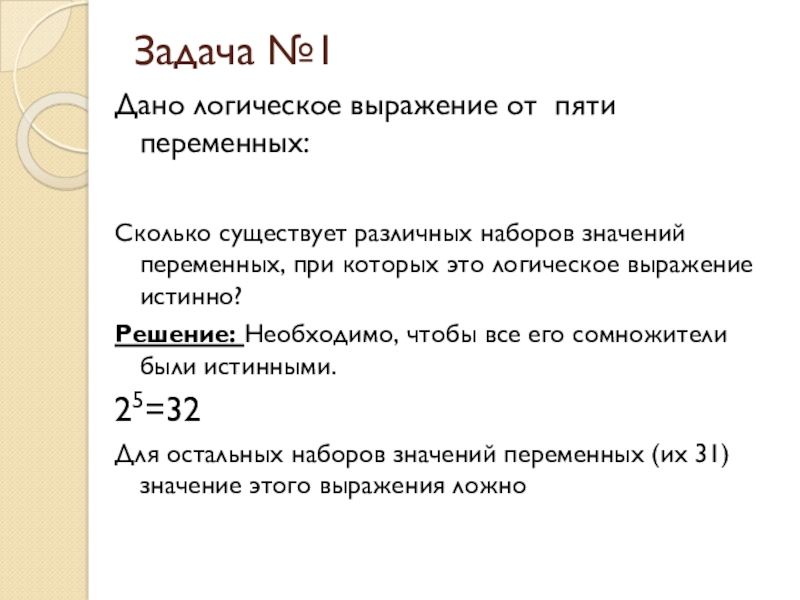

Слайд 7Задача №1
Дано логическое выражение от пяти переменных:
Сколько существует различных наборов значений
переменных, при которых это логическое выражение истинно?
Решение: Необходимо, чтобы все его сомножители были истинными.
25=32
Для остальных наборов значений переменных (их 31) значение этого выражения ложно
Решение: Необходимо, чтобы все его сомножители были истинными.
25=32
Для остальных наборов значений переменных (их 31) значение этого выражения ложно

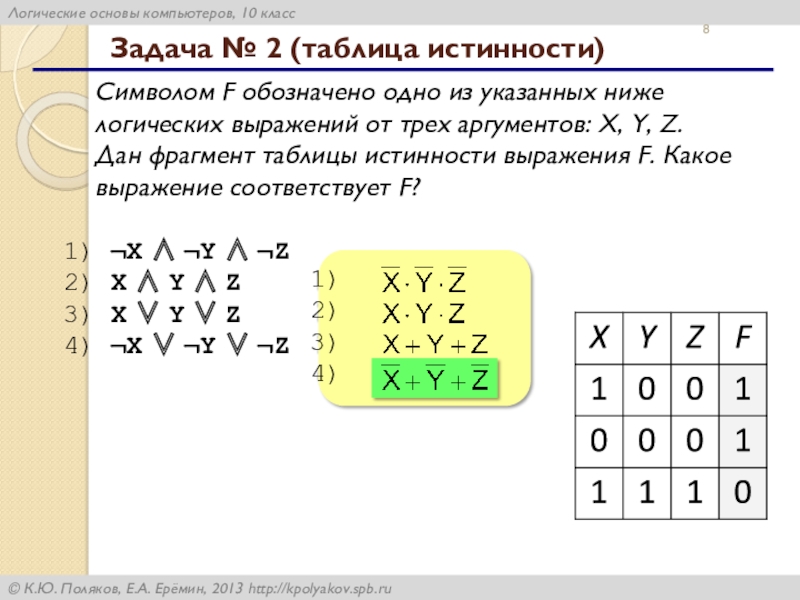

Слайд 8 Задача № 2 (таблица истинности)
Символом F
обозначено одно из указанных ниже логических выражений от трех аргументов: X, Y, Z.
Дан фрагмент таблицы истинности выражения F. Какое выражение соответствует F?
¬X ¬Y ¬Z
X Y Z
X Y Z
¬X ¬Y ¬Z
Дан фрагмент таблицы истинности выражения F. Какое выражение соответствует F?
¬X ¬Y ¬Z
X Y Z
X Y Z
¬X ¬Y ¬Z
Слайд 9Задача № 3
В таблице приведены запросы к поисковому
серверу. Расположите обозначения запросов в порядке возрастания количества страниц, которые найдет поисковый сервер по каждому запросу.
А) реферат | математика | Гаусс Б) реферат | математика | Гаусс | метод В) реферат | математика Г) реферат & математика & Гаусс
А) реферат | математика | Гаусс Б) реферат | математика | Гаусс | метод В) реферат | математика Г) реферат & математика & Гаусс

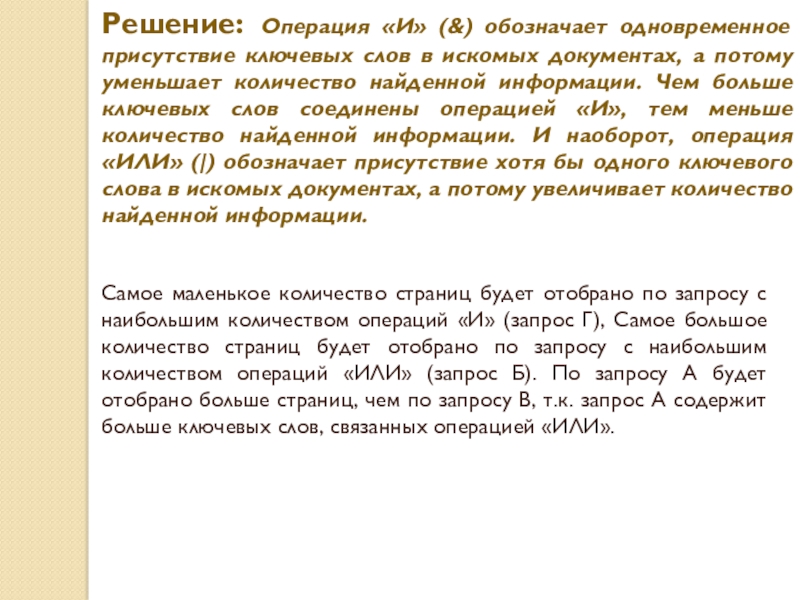

Слайд 10Решение: Операция «И» (&) обозначает одновременное присутствие ключевых слов в искомых
документах, а потому уменьшает количество найденной информации. Чем больше ключевых слов соединены операцией «И», тем меньше количество найденной информации. И наоборот, операция «ИЛИ» (|) обозначает присутствие хотя бы одного ключевого слова в искомых документах, а потому увеличивает количество найденной информации.
Самое маленькое количество страниц будет отобрано по запросу с наибольшим количеством операций «И» (запрос Г), Самое большое количество страниц будет отобрано по запросу с наибольшим количеством операций «ИЛИ» (запрос Б). По запросу А будет отобрано больше страниц, чем по запросу В, т.к. запрос А содержит больше ключевых слов, связанных операцией «ИЛИ».

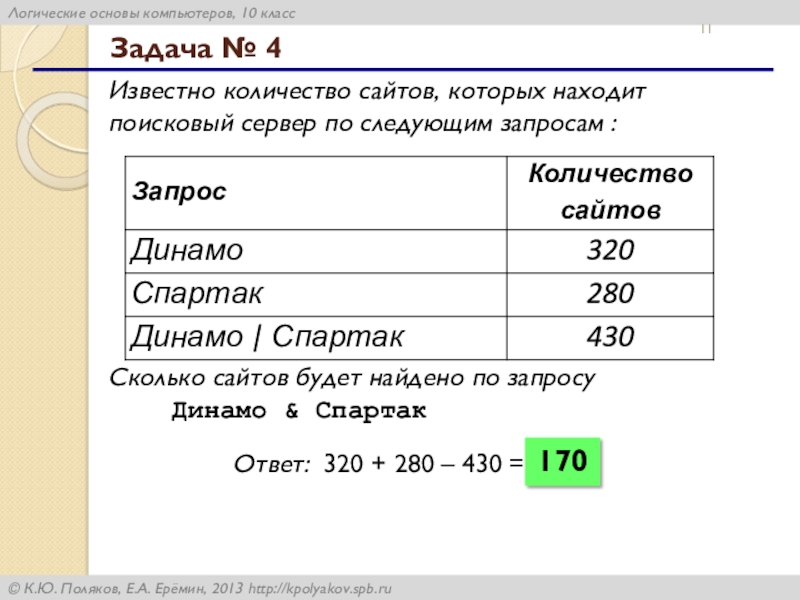

Слайд 11Известно количество сайтов, которых находит поисковый сервер по следующим запросам :
Сколько
сайтов будет найдено по запросу
Динамо & Спартак
Динамо & Спартак
Задача № 4
Ответ: 320 + 280 – 430 =
170
Слайд 12Порядок действий
Порядок вычислений:
скобки
НЕ
И
ИЛИ, исключающее ИЛИ
импликация
эквивалентность
A
B
+
+
B
C
A
С
1 4 2 5
3

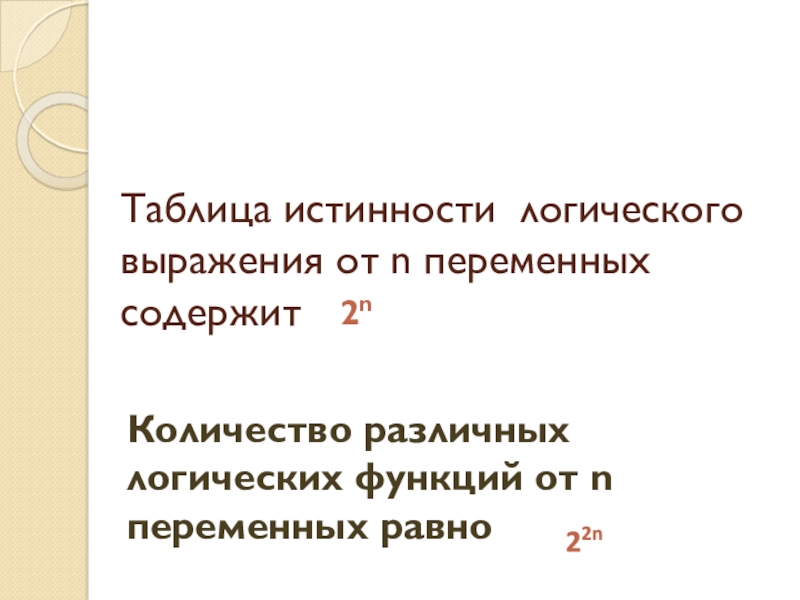

Слайд 13
Таблица истинности логического выражения от n переменных содержит
2n
Количество различных логических
функций от n переменных равно
22n
