Презентация, доклад по информатике Трехмерное моделирование в системе компьютерного черчения КОМПАС-3D LT
Содержание
- 1. Презентация по информатике Трехмерное моделирование в системе компьютерного черчения КОМПАС-3D LT
- 2. Основные понятияДеталь – это модель, созданная из
- 3. Дерево построения – это представленная в графическом
- 4. Основные понятияГеометрические тела многогранники состоят из определенных
- 5. Слайд 5
- 6. Основные понятияЭлементы тел вращения:очерковая образующая – линия,
- 7. Алгоритм построения модели втулкиИсходные данные детали
- 8. Алгоритм построения модели втулкиЗапускаем графический редактор и создаем новый документ Деталь
- 9. Алгоритм построения модели втулкиУстанавливаем свойства детали.Обозначение Пример: Класс_№вар Наименование детали - ВтулкаЦвет на
- 10. Алгоритм построения модели втулкиВыбираем для построения эскиза Плоскость XY. Нажимаем кнопку Эскиз
- 11. Алгоритм построения модели втулкиВ плоскости XY троим две концентрические окружности и прямоугольник.
- 12. Алгоритм построения модели втулкиВ итоге долен поучится эскиз, представленные на рисунке
- 13. Алгоритм построения модели втулкиЗавершаем построение эскиза, нажав кнопку Эскиз
- 14. Алгоритм построения модели втулкиВыполняем операцию выдавливания эскиза (расстояние выдавливания соответствует длине втулке H, выбираем произвольно).

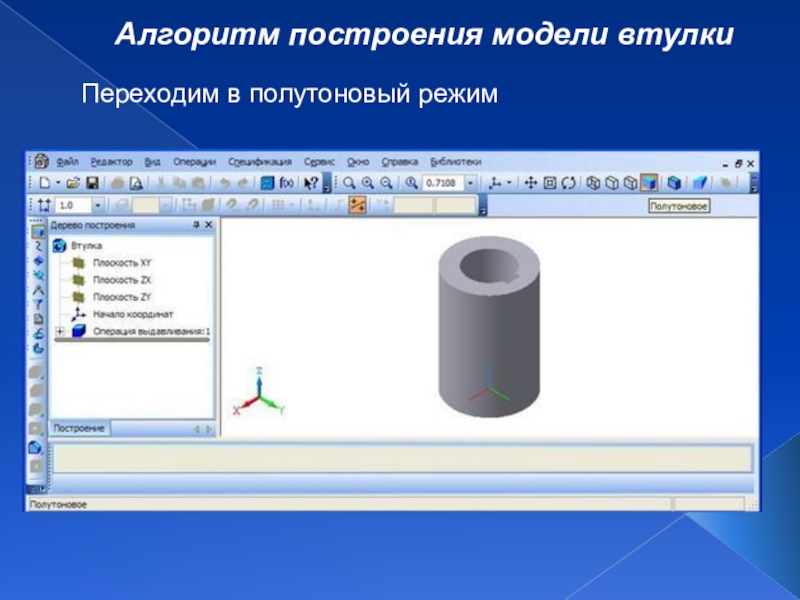

- 15. Алгоритм построения модели втулкиПереходим в полутоновый режим
- 16. Алгоритм построения модели втулкиВ инструментальной панели "Редактирование детали" нажимаем кнопку "Фаска" и задаем параметры фаски Сх450
- 17. Алгоритм построения модели втулкиПолучаем и сохраняем заданную модель втулки
- 18. Спасибо за внимание!
Основные понятияДеталь – это модель, созданная из однородного материала без применения сборочных операций (файл детали имеет расширение .m3d)Сборка – это модель, созданная из различных деталей с применением сборочных операций (файл сборки имеет расширение .a3d)
Слайд 1ГБОУ СОШ №490
Санкт-Петербург, 2012г.
Дисциплина:
«Информатика и ИКТ»
Тема занятия:
«Трехмерное моделирование в системе компьютерного
Слайд 2Основные понятия
Деталь – это модель, созданная из однородного материала без применения
сборочных операций (файл детали имеет расширение .m3d)
Сборка – это модель, созданная из различных деталей с применением сборочных операций (файл сборки имеет расширение .a3d)
Сборка – это модель, созданная из различных деталей с применением сборочных операций (файл сборки имеет расширение .a3d)

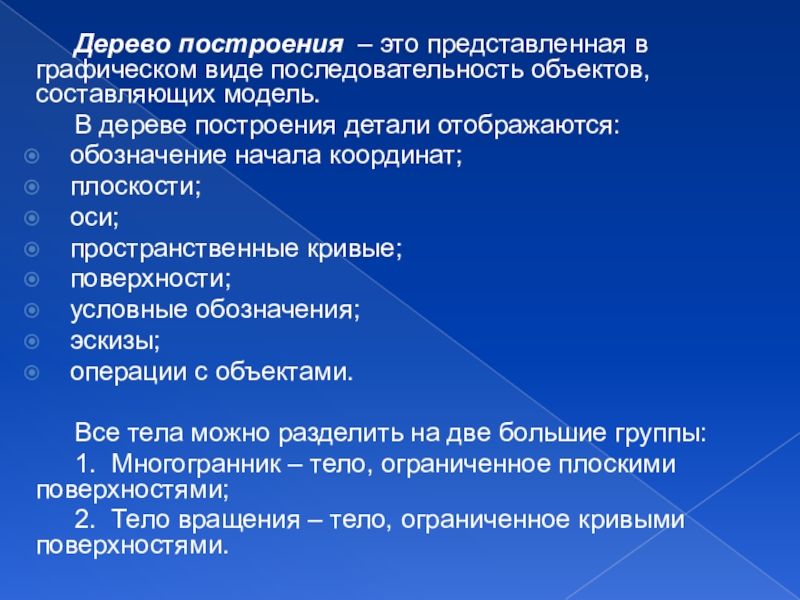

Слайд 3Дерево построения – это представленная в графическом виде последовательность объектов, составляющих
модель.
В дереве построения детали отображаются:
обозначение начала координат;
плоскости;
оси;
пространственные кривые;
поверхности;
условные обозначения;
эскизы;
операции с объектами.
Все тела можно разделить на две большие группы:
1. Многогранник – тело, ограниченное плоскими поверхностями;
2. Тело вращения – тело, ограниченное кривыми поверхностями.
В дереве построения детали отображаются:
обозначение начала координат;
плоскости;
оси;
пространственные кривые;
поверхности;
условные обозначения;
эскизы;
операции с объектами.
Все тела можно разделить на две большие группы:
1. Многогранник – тело, ограниченное плоскими поверхностями;
2. Тело вращения – тело, ограниченное кривыми поверхностями.

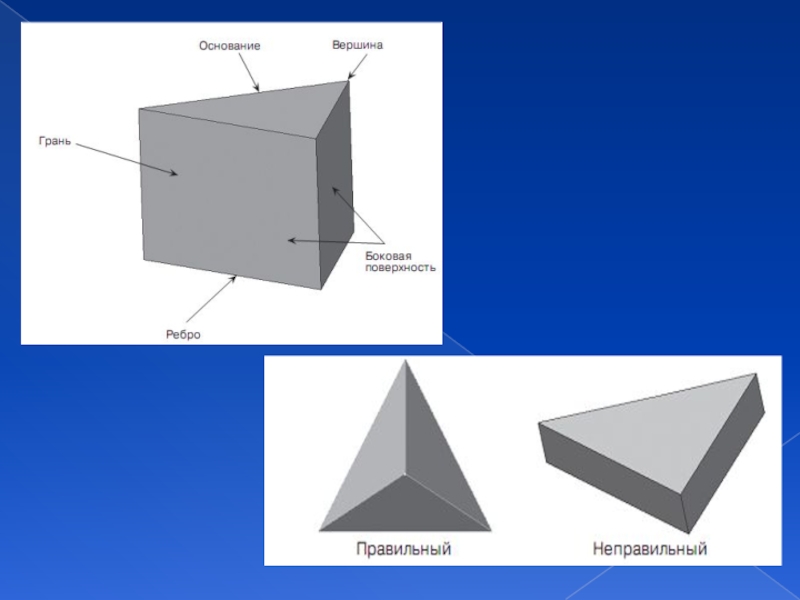

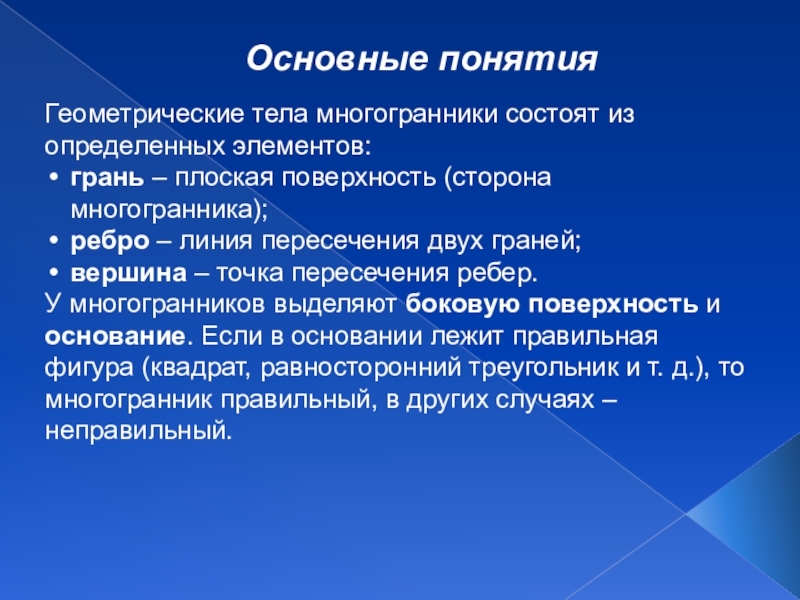

Слайд 4Основные понятия
Геометрические тела многогранники состоят из определенных элементов:
грань – плоская поверхность
(сторона многогранника);
ребро – линия пересечения двух граней;
вершина – точка пересечения ребер.
У многогранников выделяют боковую поверхность и основание. Если в основании лежит правильная фигура (квадрат, равносторонний треугольник и т. д.), то многогранник правильный, в других случаях – неправильный.
ребро – линия пересечения двух граней;
вершина – точка пересечения ребер.
У многогранников выделяют боковую поверхность и основание. Если в основании лежит правильная фигура (квадрат, равносторонний треугольник и т. д.), то многогранник правильный, в других случаях – неправильный.

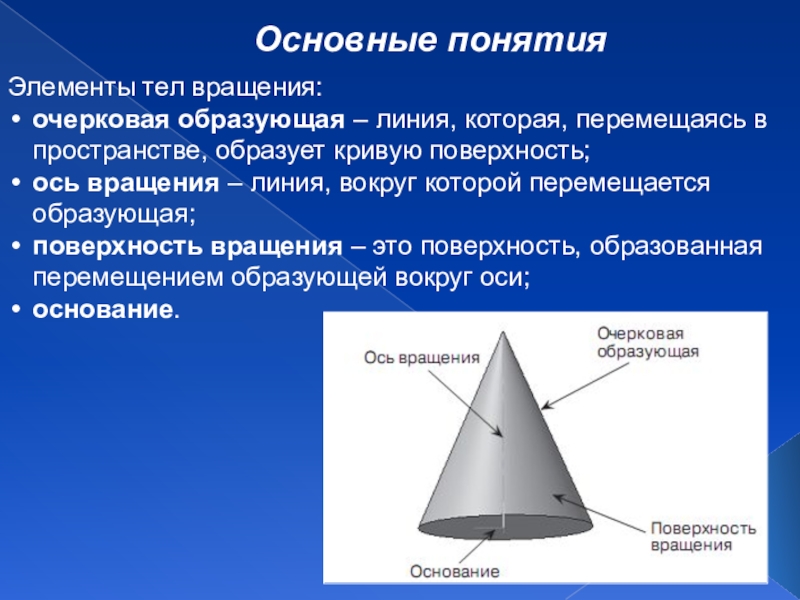

Слайд 6Основные понятия
Элементы тел вращения:
очерковая образующая – линия, которая, перемещаясь в пространстве,
образует кривую поверхность;
ось вращения – линия, вокруг которой перемещается образующая;
поверхность вращения – это поверхность, образованная перемещением образующей вокруг оси;
основание.
ось вращения – линия, вокруг которой перемещается образующая;
поверхность вращения – это поверхность, образованная перемещением образующей вокруг оси;
основание.
Слайд 8Алгоритм построения модели втулки
Запускаем графический редактор и создаем новый документ Деталь
Слайд 9Алгоритм построения модели втулки
Устанавливаем свойства детали.
Обозначение Пример: Класс_№вар
Наименование детали - Втулка
Цвет на усмотрение.
Оптические свойства - по умолчанию.
Наименование
материала выбираем из списка, например Сталь 15.
Слайд 10Алгоритм построения модели втулки
Выбираем для построения эскиза Плоскость XY. Нажимаем кнопку Эскиз
Слайд 11Алгоритм построения модели втулки
В плоскости XY троим две концентрические окружности и прямоугольник.
Слайд 14Алгоритм построения модели втулки
Выполняем операцию выдавливания эскиза (расстояние выдавливания соответствует длине
втулке H, выбираем произвольно).
Слайд 16Алгоритм построения модели втулки
В инструментальной панели "Редактирование детали" нажимаем кнопку "Фаска" и задаем параметры фаски Сх450
