– много общего:
Расстояния между узлами сети: 100 м – 2000 м
Единый формат адреса – 6 байт, уникальность обеспечивается производителем сетевого адаптера
Разделяемая среда для конечных узлов (компьютеров) – использование методов доступа Media Access Control (MAC)
Качественные кабели для связи компьютеров:
Высокая скорость протоколов – 10, 16, 100, 1000 Мбит/с
Простая логика протоколов – без восстановления потерянных и искаженных кадров, так как эти события крайне редки

передача кадров между конечными узлами, используя функции и устройства физического уровня.

не зависит от выбранного метода доступа.

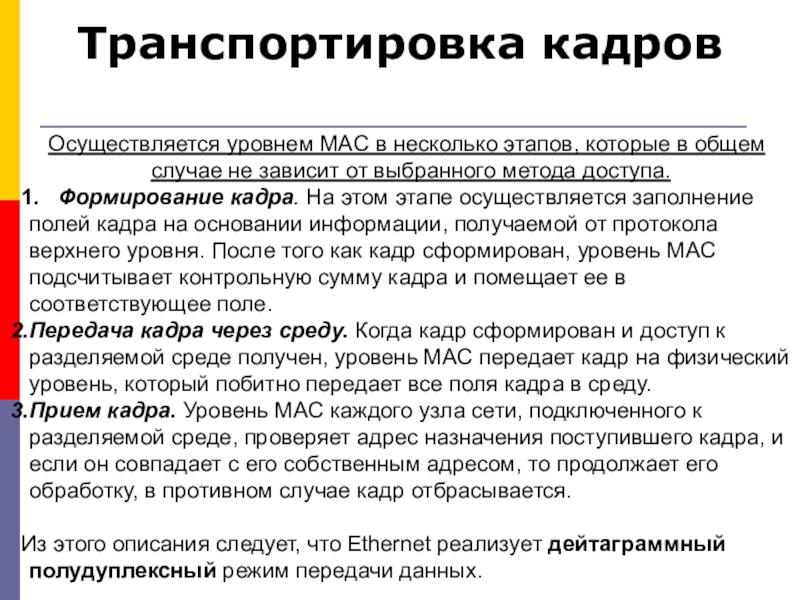

1. Формирование кадра. На этом этапе осуществляется заполнение полей кадра на основании информации, получаемой от протокола верхнего уровня. После того как кадр сформирован, уровень MAC подсчитывает контрольную сумму кадра и помещает ее в соответствующее поле.
Передача кадра через среду. Когда кадр сформирован и доступ к разделяемой среде получен, уровень MAC передает кадр на физический уровень, который побитно передает все поля кадра в среду.
Прием кадра. Уровень MAC каждого узла сети, подключенного к разделяемой среде, проверяет адрес назначения поступившего кадра, и если он совпадает с его собственным адресом, то продолжает его обработку, в противном случае кадр отбрасывается.

Из этого описания следует, что Ethernet реализует дейтаграммный полудуплексный режим передачи данных.

доставку кадров с заданной степенью надежности.

Предоставляет верхним уровням три типа транспортных услуг:
Услуга LLC1 — услуга без установления соединения и без подтверждения получения данных.
Услуга LLC2 — дает пользователю возможность установить логическое соединение.
Услуга LLC3 — услуга без установления соединения, но с подтверждением получения данных.

× Интервал отсрочки L → [0, 2N], N - номер попытки, N ≤ 10
Пауза = [0, 1024 × Tотсрочки] = [0, 524288] = [0мкс, 0.52с]

пакетов

Недостатки:

большие потери из-за коллизий и ожиданий при нагрузке сети > 50 %

ограниченная длина сети: 2 × (время распространения сигнала между узлами) ≤ время передачи кадра – иначе коллизия может быть не связана с передачей своего кадра!

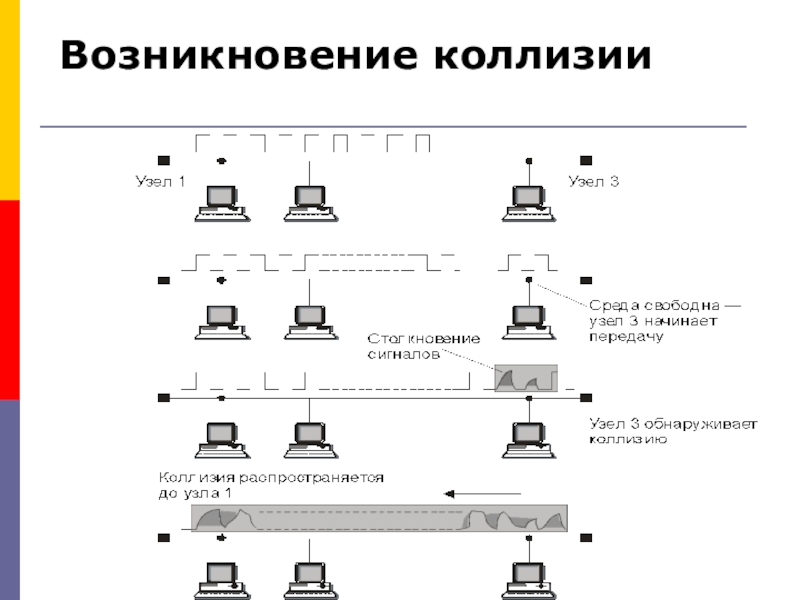

Особенности случайного метода доступа Ethernet
(CSMA/CD – Carrier Sense Multiply Access with Collision Detection)

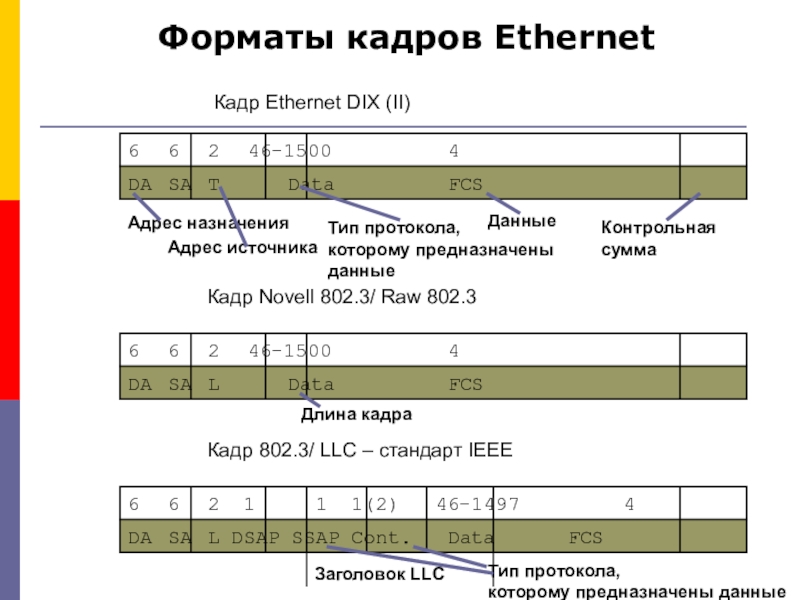

1 1(2) 46-1497 4

DA SA L DSAP SSAP Cont. Data FCS

Заголовок LLC

Кадр 802.3/ LLC – стандарт IEEE

Адрес назначения

Адрес источника

Тип протокола, которому предназначены данные

Контрольная сумма

Данные

Длина кадра

Тип протокола, которому предназначены данные

DSAP SSAP Cont. OUI T Data FCS

Кадр Ethernet SNAP – универсальный

Тип протокола, которому предназначены данные

Код организации, стандартизующей значения поля T,
Код IEEE – 00 00 00

групповой - multicast (10.........)

Типы адресов Ethernet

расстояние между узлами
возможность простого перемещения рабочей станции в пределах длины кабеля AUI

Недостатки:
высокая стоимость кабеля
сложность его прокладки из-за большой жесткости

<= 100 станций в сегменте

м = 2500 м)
4 повторителя
3 нагруженных сегмента

99 х 3 = 297 станций

контактов – частые отказы сети в целом
♦      сложность обнаружения нарушений физической целостности
высокая стоимость эксплуатации сети

<= 30 станций в сегменте

Link)

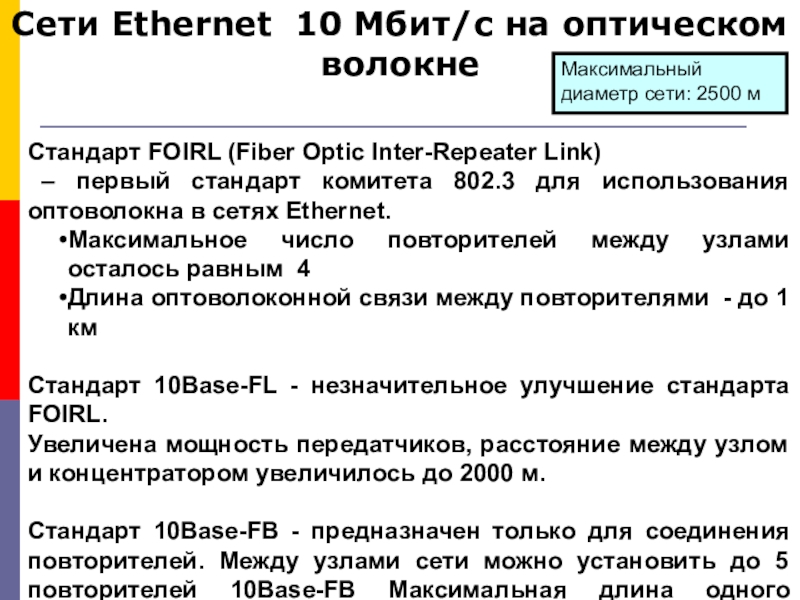

– первый стандарт комитета 802.3 для использования оптоволокна в сетях Ethernet.
Максимальное число повторителей между узлами осталось равным 4
Длина оптоволоконной связи между повторителями - до 1 км

Стандарт 10Base-FL - незначительное улучшение стандарта FOIRL.
Увеличена мощность передатчиков, расстояние между узлом и концентратором увеличилось до 2000 м.

Стандарт 10Base-FB - предназначен только для соединения повторителей. Между узлами сети можно установить до 5 повторителей 10Base-FB Максимальная длина одного сегмента 2740 м

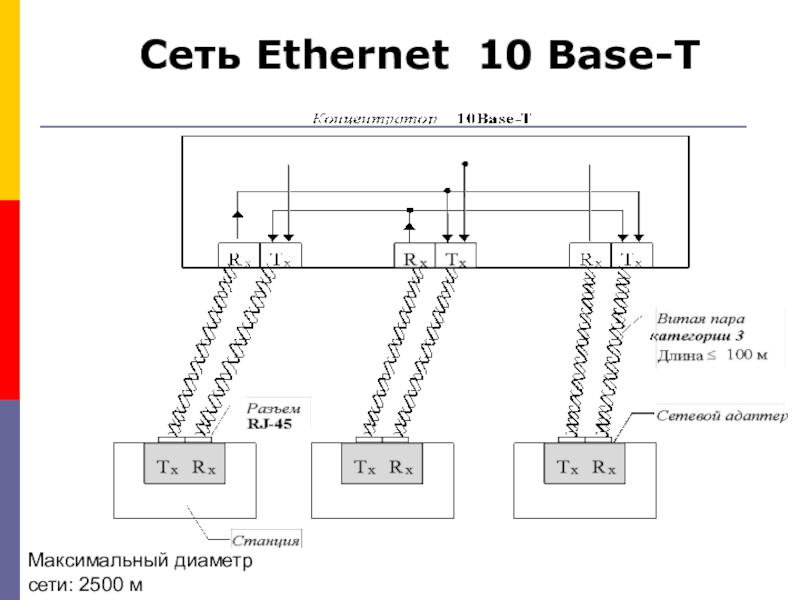

Максимальный диаметр сети: 2500 м

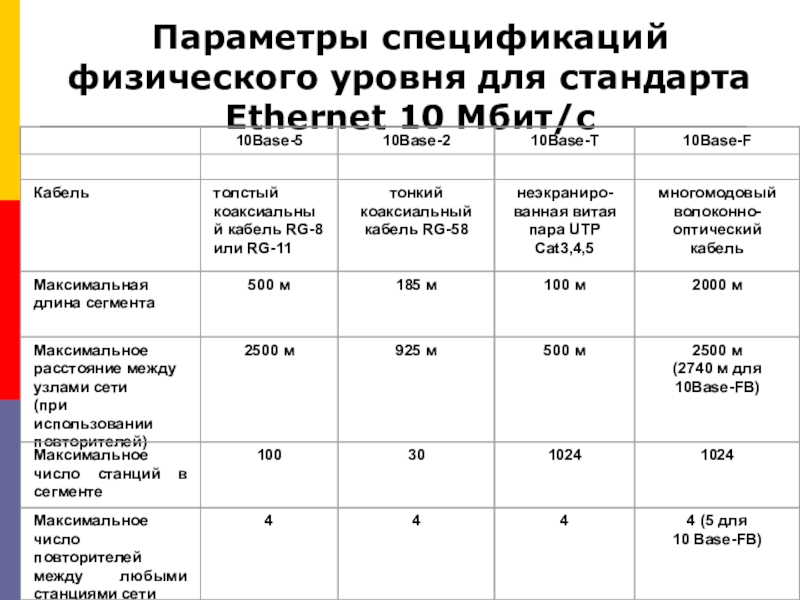

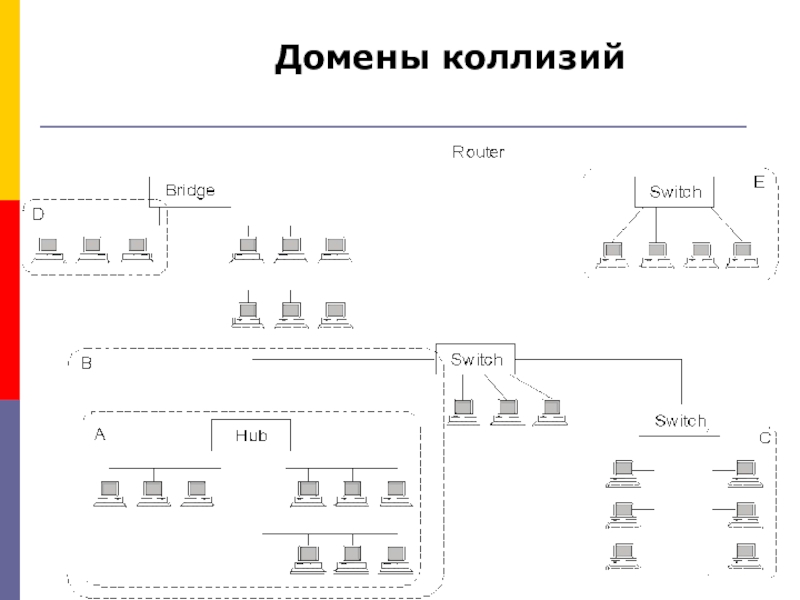

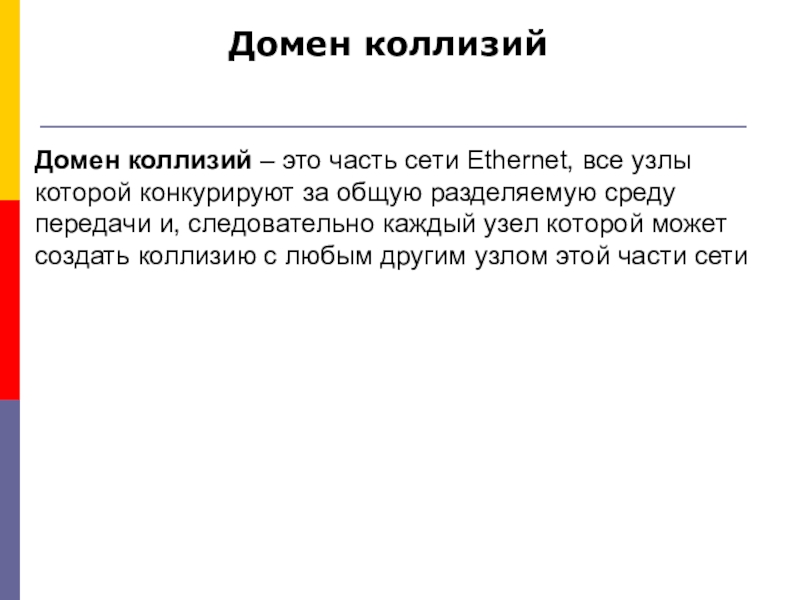

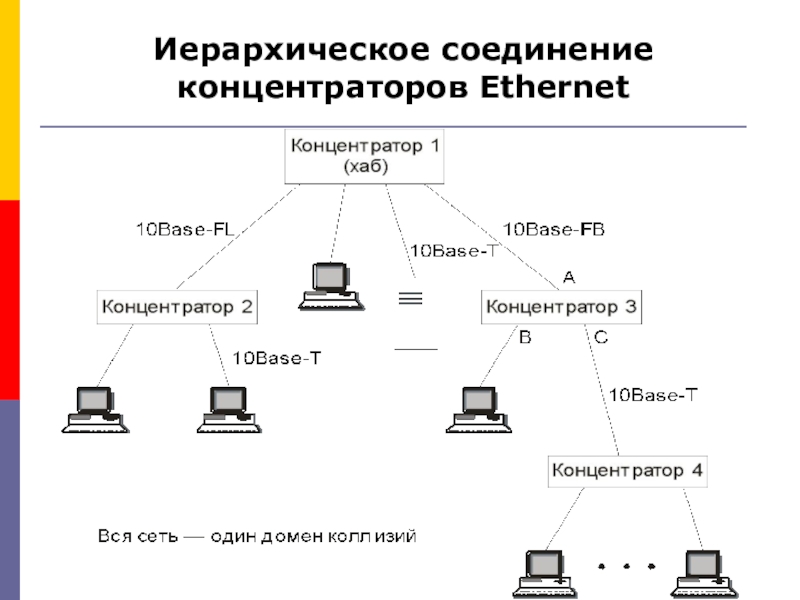

конкурируют за общую разделяемую среду передачи и, следовательно каждый узел которой может создать коллизию с любым другим узлом этой части сети

превышает 1024
Максимальная длина каждого физического сегмента не превышает величины, определенной в соответствующем стандарте физического уровня
Время двойного оборота сигнала (Path Delay Value, PDV) между двумя самыми удаленными друг от друга станциями сети не превышает 575 битовых интервалов.
Сокращение межкадрового расстояния IPG (Path Variability Value, PVV) при прохождении последовательности кадров через все повторители должно быть не больше, чем 49 битовых интервалов.

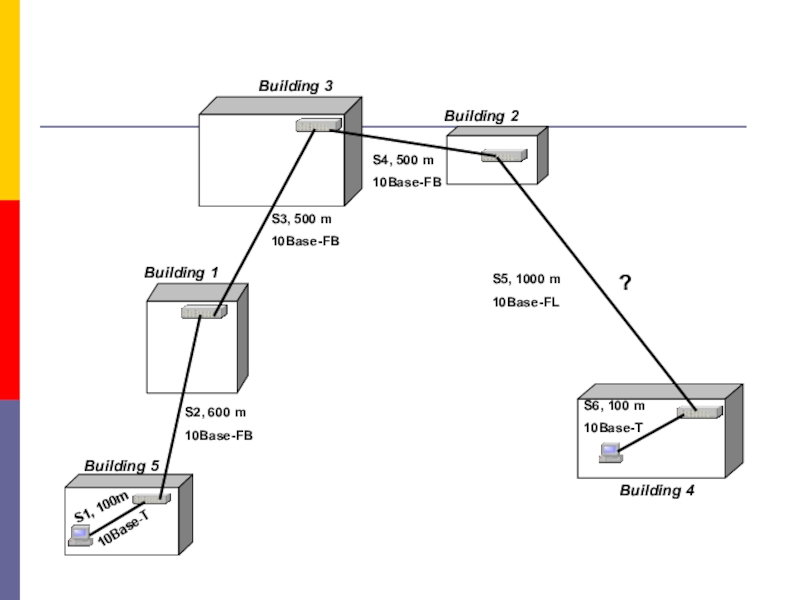

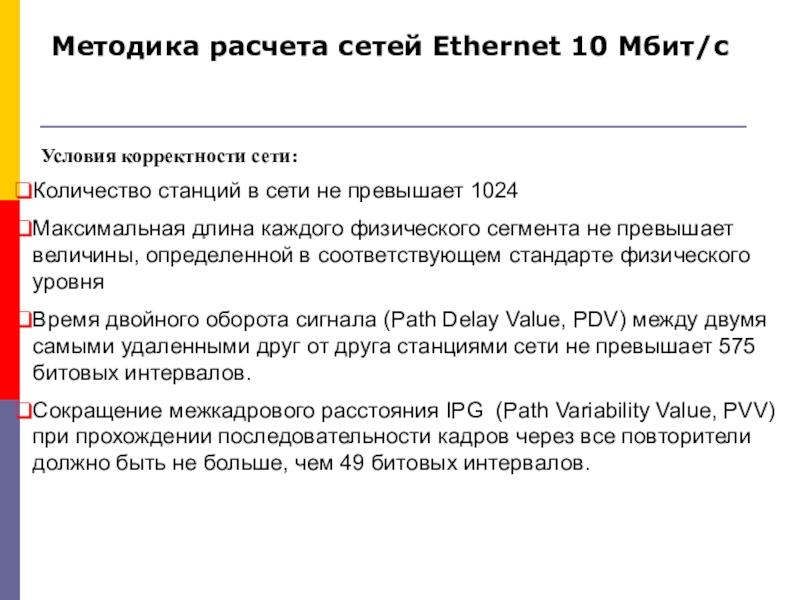

Условия корректности сети:
