Презентация, доклад по информатике на тему: Устройство ПК

компьютера

Оперативная память

Устройства вывода

Устройства ввода

Процессор

Долговременная память

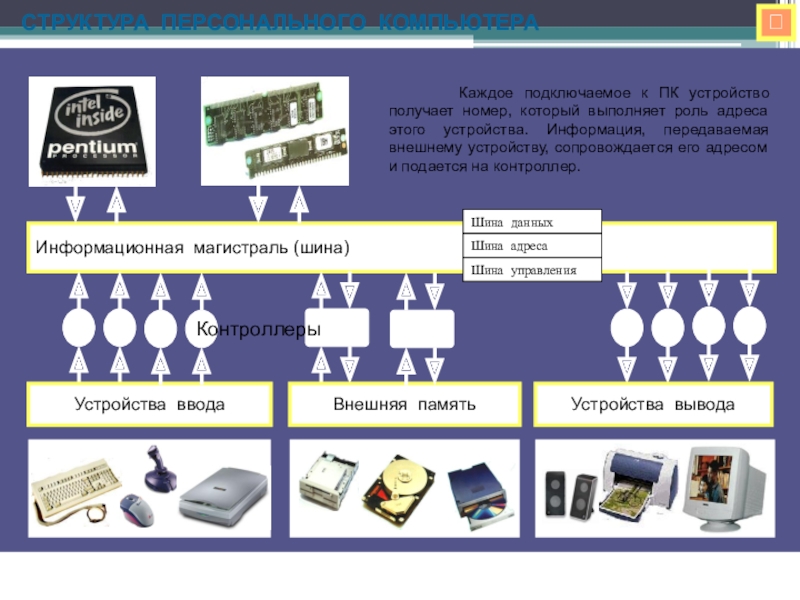

Каждое подключаемое к ПК устройство получает номер, который выполняет роль адреса этого устройства. Информация, передаваемая внешнему устройству, сопровождается его адресом и подается на контроллер.

Контроллеры

Шина адреса
служит для передачи адреса памяти или внешних устройств

Шина управления
служит для передачи управляющих сигналов

обрабатывается информация, находящаяся как в собственной памяти, так и в памяти других устройств.
Процессор также
руководит работой
других устройств.

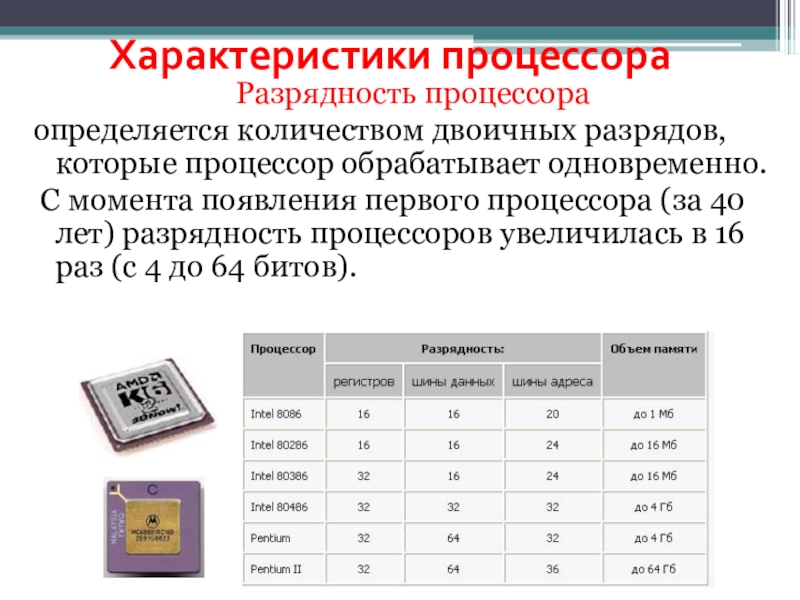

появления первого процессора (за 40 лет) разрядность процессоров увеличилась в 16 раз (с 4 до 64 битов).

Характеристики процессора

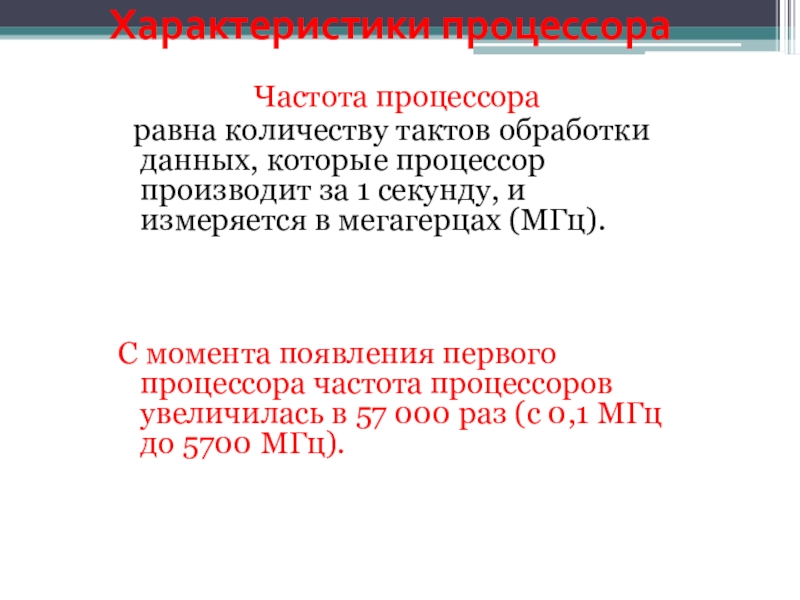

1 секунду, и измеряется в мегагерцах (МГц).



С момента появления первого процессора частота процессоров увеличилась в 57 000 раз (с 0,1 МГц до 5700 МГц).

Характеристики процессора

структуру процессора вводится кэш-память, которая позволяет ускорить выборку команд и данных и тем самым уменьшить время выполнения одной команды.
Во-вторых, вместо одного ядра процессора используется два ядра или четыре ядра, которые параллельно выполняют вычисления.

Характеристики процессора

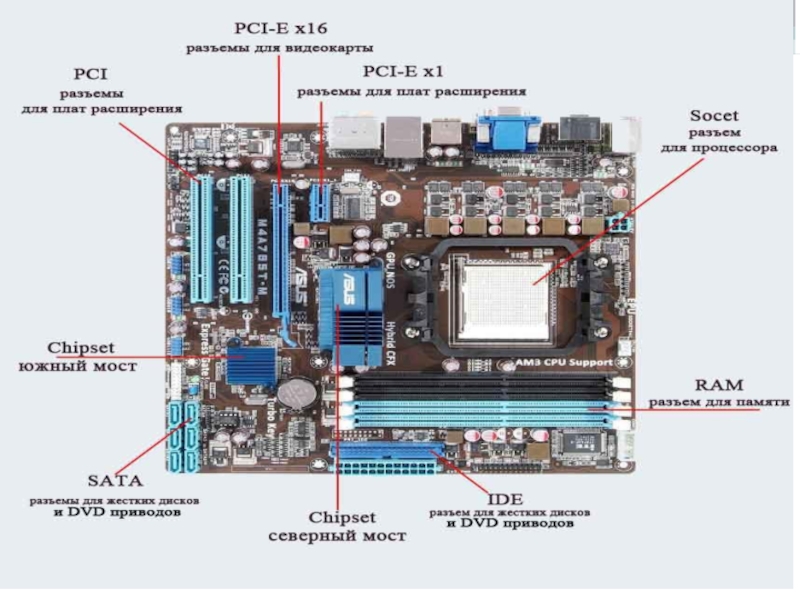

магистраль обмена информацией, имеются разъемы для установки процессора и модулей оперативной памяти, а также разъемы для подключения внешних устройств (принтеров, сканеров, модемов и др.).
Процессор устанавливается в специальный разъем на системной плате. Для различных типов процессоров требуются различные типы разъемов.

Системная плата

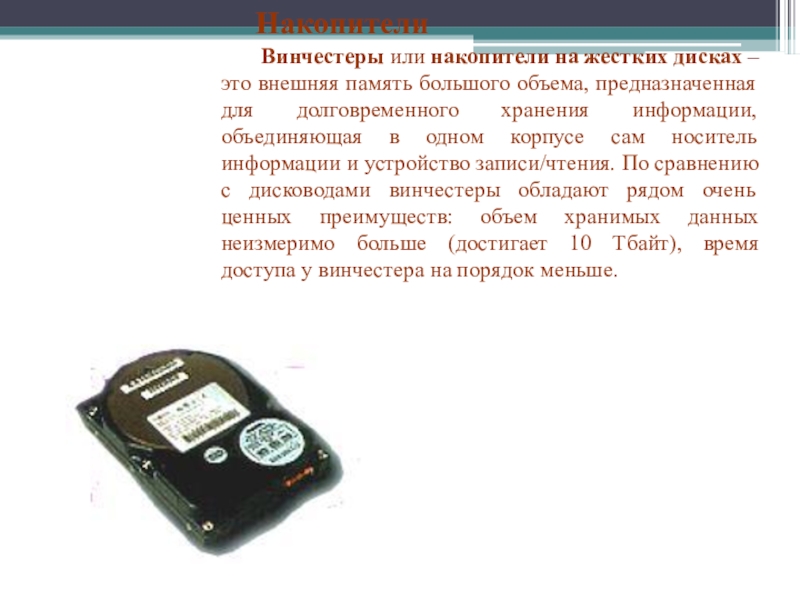

жестких дисках – это внешняя память большого объема, предназначенная для долговременного хранения информации, объединяющая в одном корпусе сам носитель информации и устройство записи/чтения. По сравнению с дисководами винчестеры обладают рядом очень ценных преимуществ: объем хранимых данных неизмеримо больше (достигает 10 Tбайт), время доступа у винчестера на порядок меньше.

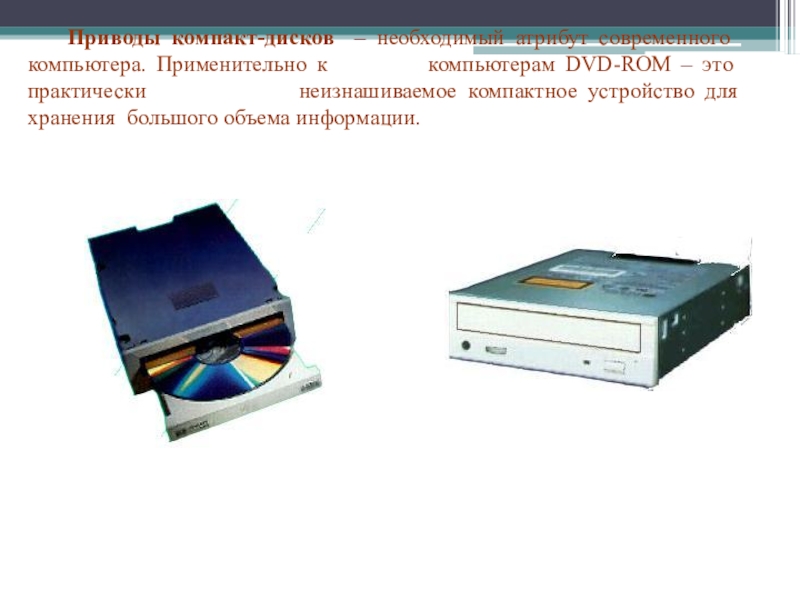

компьютерам DVD-ROM – это практически неизнашиваемое компактное устройство для хранения большого объема информации.

ввода информации в PC, несмотря на сильную конкуренцию со стороны мыши.

Клавиатура преобразует механическое нажатие клавиши в так называемый скэн-код, который передается в контроллер клавиатуры на материнской плате. Контроллер в свою очередь инициализирует аппаратное прерывание, которое обслуживается специальной программой, входящей в состав ROM-BIOS. При поступлении скэн-кода от клавиш сдвига (<А1t>/<Сtrl>) или переключателя (, ) изменение статуса клавиатуры записывается в ОЗУ.
Во всех остальных случаях скэн-код трансформируется в ASCII-коды или расширенные коды, которые уже обрабатываются прикладной программой.

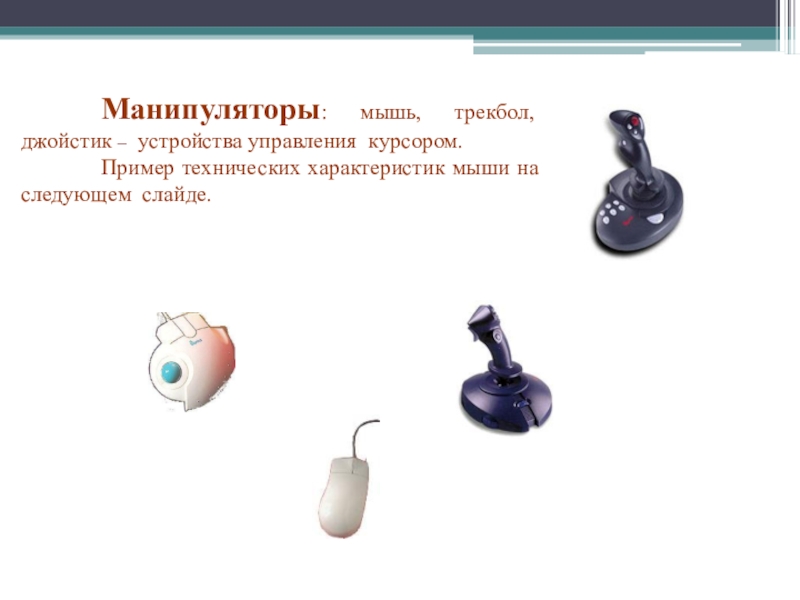

мыши на следующем слайде.

ввода в PC цветного и черно-белого изображения с бумаги, пленки и т.п. Сканер последовательно преобразует оптический сигнал, получаемый при сканировании изображения световым лучом, в электрический, а затем в цифровой код.

Сканеры разделяют на ручные и планшетные. Ручные сканеры – это относительно недорогие устройства небольшого размера, удобны для оперативного сканирования изображений из книг, журналов. Ширина полосы сканирования обычно не превышает 105 мм, стандартное разрешение 600 dpi. К не-достаткам ручного сканера можно отнести зависимость качества сканирования от навыков пользователя и невозможность одновременного сканирования относительно больших изображений.

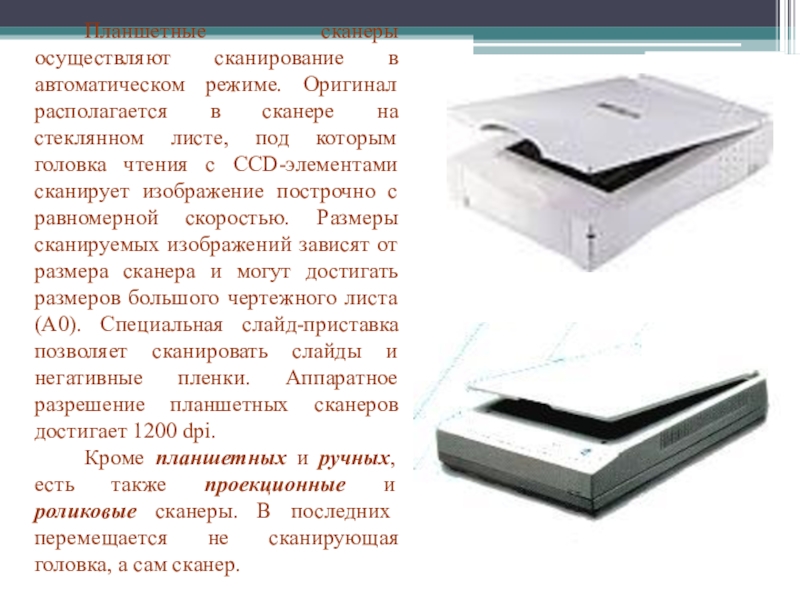

на стеклянном листе, под которым головка чтения с CCD-элементами сканирует изображение построчно с равномерной скоростью. Размеры сканируемых изображений зависят от размера сканера и могут достигать размеров большого чертежного листа (А0). Специальная слайд-приставка позволяет сканировать слайды и негативные пленки. Аппаратное разрешение планшетных сканеров достигает 1200 dpi.
Кроме планшетных и ручных, есть также проекционные и роликовые сканеры. В последних перемещается не сканирующая головка, а сам сканер.

компьютер, подключённой к нему Web-камерой и тех, кто в нём находится. С помощью Web-камер можно проводить телеконференции, участники которых могут находиться в разных странах и даже на разных континентах. Можно обмениваться видеоинформацией в режиме реального времени.

Пример технических характеристик Web-камеры на следующем слайде.

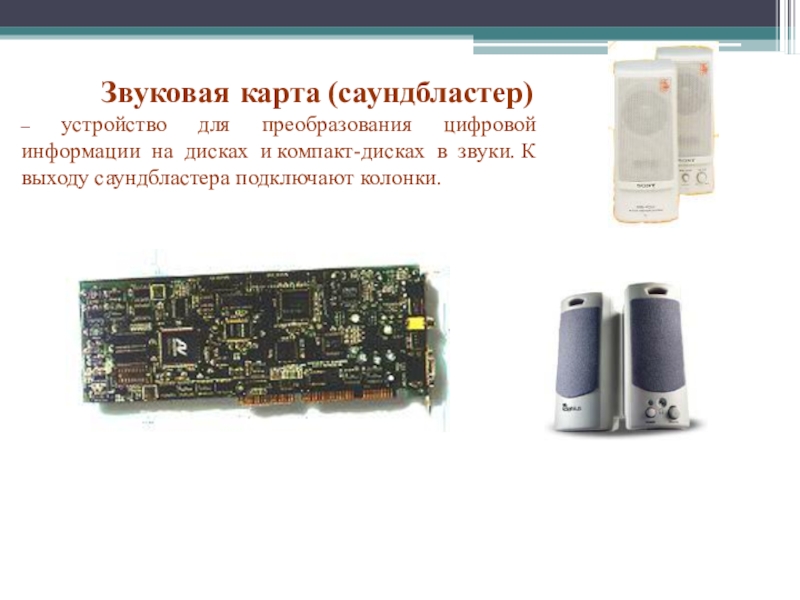

и компакт-дисках в звуки. К выходу саундбластера подключают колонки.

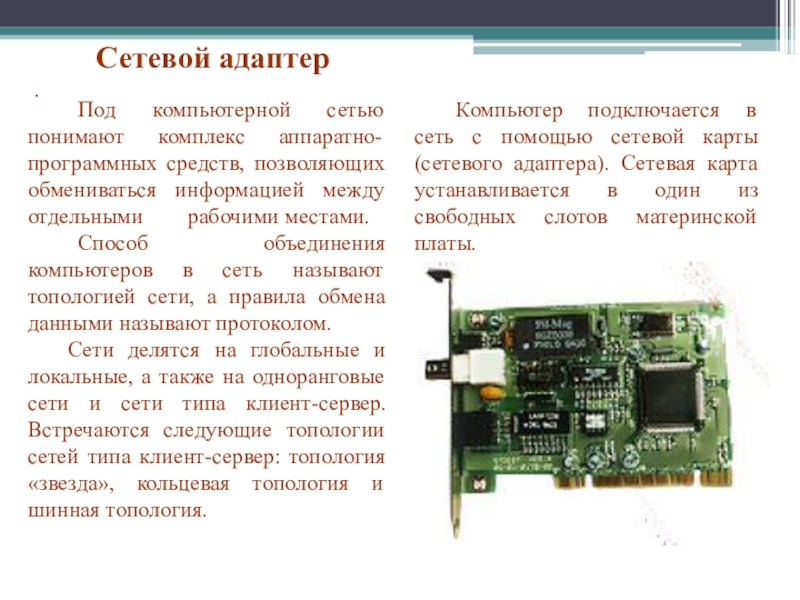

адаптера). Сетевая карта устанавливается в один из свободных слотов материнской платы.

Под компьютерной сетью понимают комплекс аппаратно-программных средств, позволяющих обмениваться информацией между отдельными рабочими местами.
Способ объединения компьютеров в сеть называют топологией сети, а правила обмена данными называют протоколом. Сети делятся на глобальные и локальные, а также на одноранговые сети и сети типа клиент-сервер. Встречаются следующие топологии сетей типа клиент-сервер: топология «звезда», кольцевая топология и шинная топология.

В настоящее время существует большое разнообразие типов мониторов.

Аналоговые мониторы
Электронно-лучевая трубка мониторов данного типа управляется аналоговыми сигналами, поступающими от видеокарты. Принцип работы электронно-лучевой трубки монитора такой же, как у телевизионной трубки. Аналоговые мониторы способны поддерживать разрешение стандарта VGA (640×480 пикселов и выше ).
Все современные аналоговые мониторы условно можно разделить на следующие группы: с фиксированной частотой развертки, с несколькими фиксированными частотами и многочастотные (мультичастотные).

во внешнем освещении.
Основным достоинством LCD являются их габариты (экран плоский). К недостаткам можно отнести недостаточное быстродействие при изменении изображения на экране, что особенно заметно при перемещении курсора мыши, а также зависимость резкости и яркости изображения от угла зрения.

Жидкокристаллические дисплеи (LCD)
Экран подобного LCD (Liquid Crystal Display) состоит из двух стеклянных пластин, между которыми находится масса, содержащая жидкие кристаллы, которые изменяют свои оптические свойства в зависимости от прилагаемого электрического заряда.

и графических изображений.
Типы принтеров:
матричные принтеры (дешёвые, качество
печати невысокое, скорость печати
1 страница/мин., нецветные);
струйные принтеры (средние цены, качество
печати высокое, скорость печати 1страница/мин.,
цветные и монохромные);
лазерные принтеры (высокие цены, качество
печати высокое, скорость печати
4–15 страниц/мин., цветные и монохромные).
Плоттер (графопостроитель) – устройство для вывода на бумагу чертежей. Обычный плоттер использует листы форматом А1. Скорость печати примерно 1 лист/час.

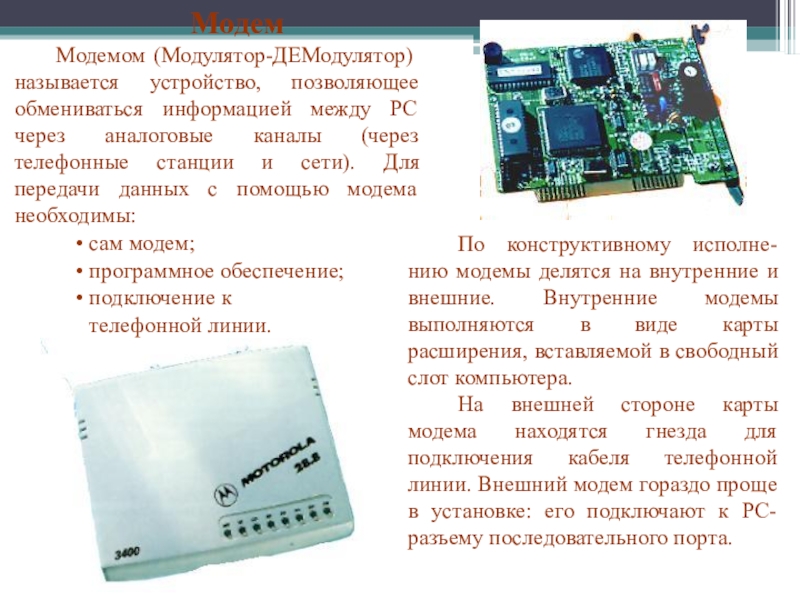

каналы (через телефонные станции и сети). Для передачи данных с помощью модема необходимы:
сам модем;
программное обеспечение;
подключение к
телефонной линии.

По конструктивному исполне- нию модемы делятся на внутренние и внешние. Внутренние модемы выполняются в виде карты расширения, вставляемой в свободный слот компьютера.
На внешней стороне карты модема находятся гнезда для подключения кабеля телефонной линии. Внешний модем гораздо проще в установке: его подключают к РС- разъему последовательного порта.

компьютера

Системная магистраль (шина)

Основная
память

Монитор

Манипуляторы

Модем

Сканер

Графопостроитель
(плоттер)

ОЗУ

ПЗУ

Клавиатура

Процессор

Дисковод
для жёстких
дисков

Дисковод
для гибких
дисков

Дисковод
для компакт
дисков
(CD-ROM )

Сетевая
карта

Принтер
