Презентация, доклад по информатике на тему Составные части системного блока компьютера
Содержание
- 1. Презентация по информатике на тему Составные части системного блока компьютера
- 2. Системный блок Системный блок- корпус, в котором
- 3. Материнская плата Материнская плата (motherboard, MB; mainboard) —
- 4. Процессор – мозг системного блока, выполняет логические
- 5. Оперативная память – память для временного хранения
- 6. Жесткий диск – служит для длительного хранение
- 7. Видеокарта – плата внутри системного блока, предназначенная
- 8. Сетевая карта –устанавливается в материнскую плату или
- 9. DVD-ROM – устройство для чтения/записи компакт-дисков, CD-дисков,
- 10. Дисковод – устройство, предназначенное для чтения/записи информации
- 11. Картридер – устройство для чтения/записи информации на
- 12. Блок питанияБлок питания – блок, который питает
Системный блок Системный блок- корпус, в котором находятся основные функциональные компоненты персонального компьютера. В нём происходят все вычислительные операции. Системный блок достаточно сложен и состоит из различных компонентов.
Слайд 1
тема
Составные части системного
блока
ГБПОУ «Сызранский политехнический техникум»
Презентация к занятию:
Общий состав и структура
персональных ЭВМ
Слайд 2Системный блок
Системный блок- корпус, в котором находятся основные функциональные компоненты
персонального компьютера. В нём происходят все вычислительные операции. Системный блок достаточно сложен и состоит из различных компонентов.

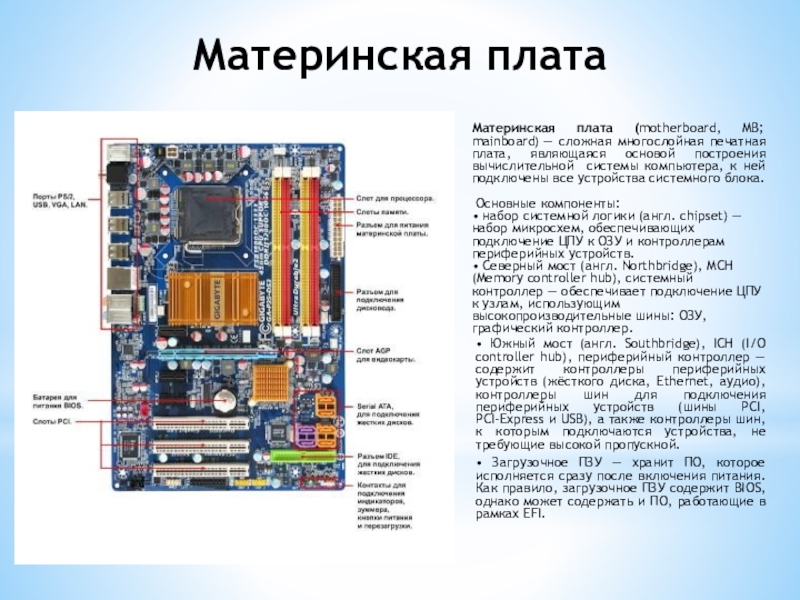

Слайд 3Материнская плата
Материнская плата (motherboard, MB; mainboard) — сложная многослойная печатная плата,
являющаяся основой построения вычислительной системы компьютера, к ней подключены все устройства системного блока.
Основные компоненты: • набор системной логики (англ. chipset) — набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и контроллерам периферийных устройств.
• Северный мост (англ. Northbridge), MCH (Memory controller hub), системный контроллер — обеспечивает подключение ЦПУ к узлам, использующим высокопроизводительные шины: ОЗУ, графический контроллер.
• Южный мост (англ. Southbridge), ICH (I/O controller hub), периферийный контроллер — содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллеры шин для подключения периферийных устройств (шины PCI, PCI-Express и USB), а также контроллеры шин, к которым подключаются устройства, не требующие высокой пропускной.
• Загрузочное ПЗУ — хранит ПО, которое исполняется сразу после включения питания. Как правило, загрузочное ПЗУ содержит BIOS, однако может содержать и ПО, работающие в рамках EFI.
Основные компоненты: • набор системной логики (англ. chipset) — набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и контроллерам периферийных устройств.
• Северный мост (англ. Northbridge), MCH (Memory controller hub), системный контроллер — обеспечивает подключение ЦПУ к узлам, использующим высокопроизводительные шины: ОЗУ, графический контроллер.
• Южный мост (англ. Southbridge), ICH (I/O controller hub), периферийный контроллер — содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллеры шин для подключения периферийных устройств (шины PCI, PCI-Express и USB), а также контроллеры шин, к которым подключаются устройства, не требующие высокой пропускной.
• Загрузочное ПЗУ — хранит ПО, которое исполняется сразу после включения питания. Как правило, загрузочное ПЗУ содержит BIOS, однако может содержать и ПО, работающие в рамках EFI.

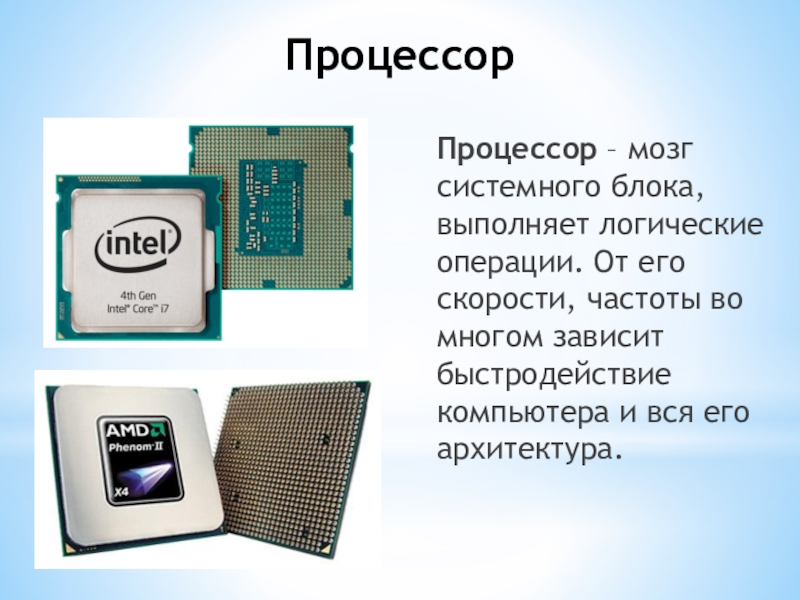

Слайд 4Процессор – мозг системного блока, выполняет логические операции. От его скорости,
частоты во многом зависит быстродействие компьютера и вся его архитектура.
Процессор

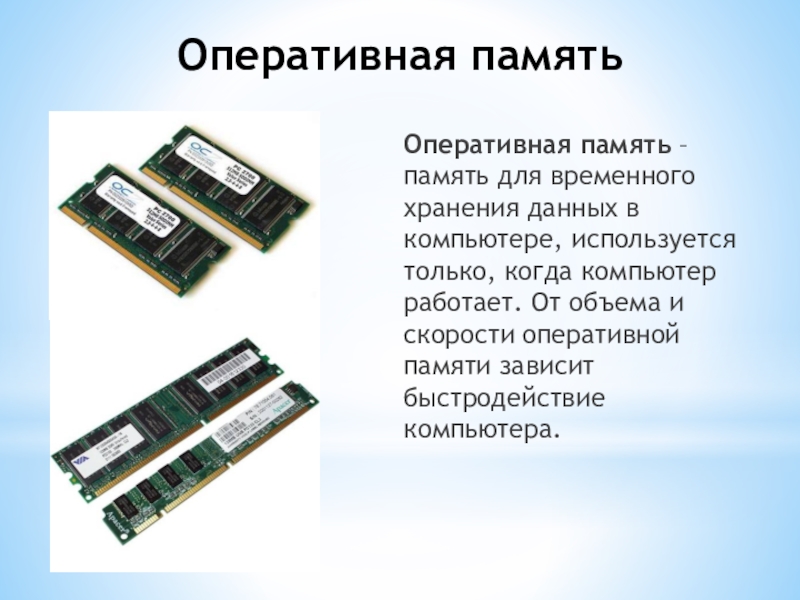

Слайд 5Оперативная память – память для временного хранения данных в компьютере, используется
только, когда компьютер работает. От объема и скорости оперативной памяти зависит быстродействие компьютера.
Оперативная память

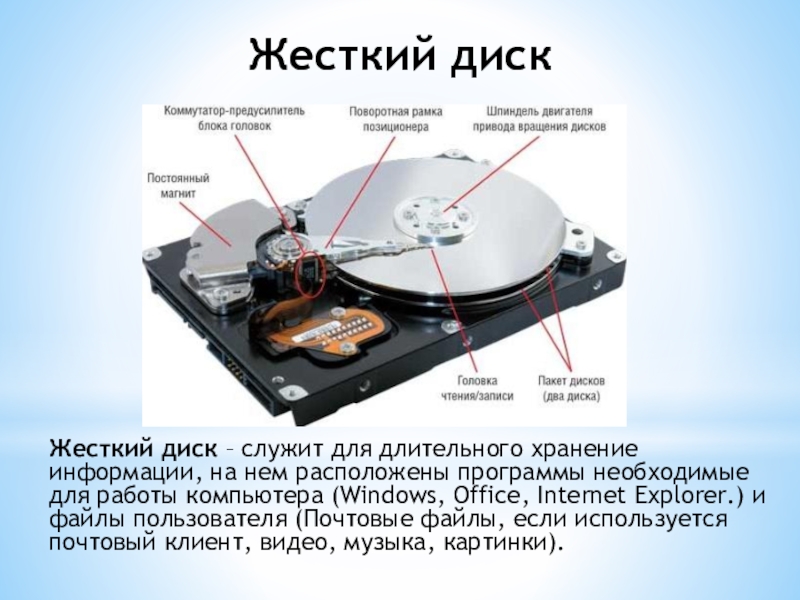

Слайд 6Жесткий диск – служит для длительного хранение информации, на нем расположены
программы необходимые для работы компьютера (Windows, Office, Internet Explorer.) и файлы пользователя (Почтовые файлы, если используется почтовый клиент, видео, музыка, картинки).
Жесткий диск

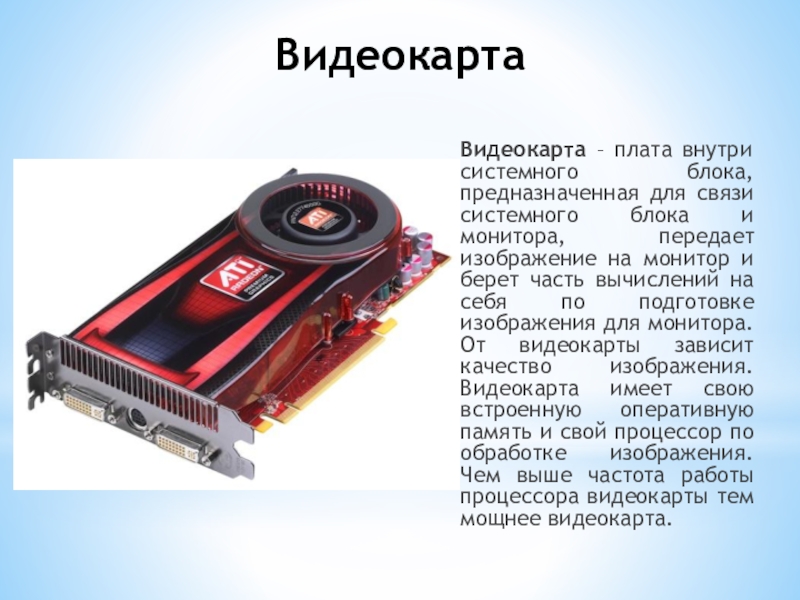

Слайд 7Видеокарта – плата внутри системного блока, предназначенная для связи системного блока
и монитора, передает изображение на монитор и берет часть вычислений на себя по подготовке изображения для монитора. От видеокарты зависит качество изображения. Видеокарта имеет свою встроенную оперативную память и свой процессор по обработке изображения. Чем выше частота работы процессора видеокарты тем мощнее видеокарта.
Видеокарта

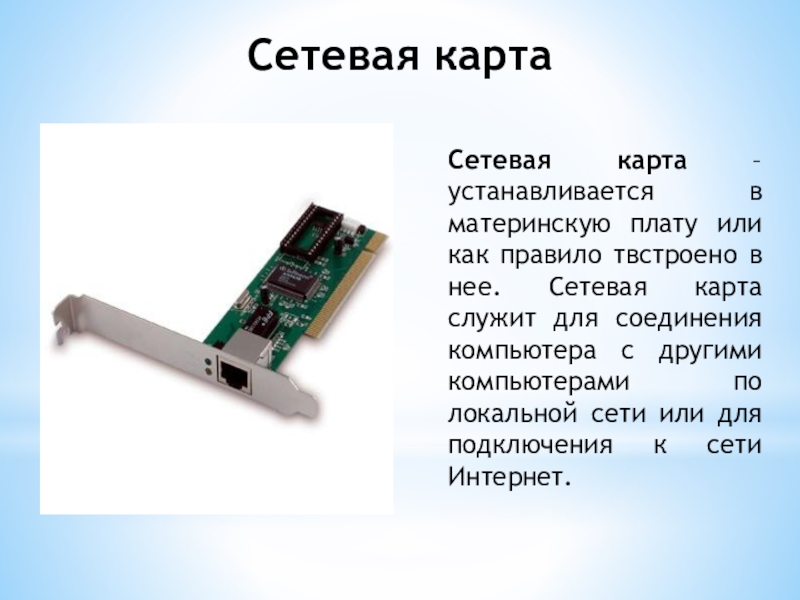

Слайд 8Сетевая карта –устанавливается в материнскую плату или как правило твстроено в
нее. Сетевая карта служит для соединения компьютера с другими компьютерами по локальной сети или для подключения к сети Интернет.
Сетевая карта

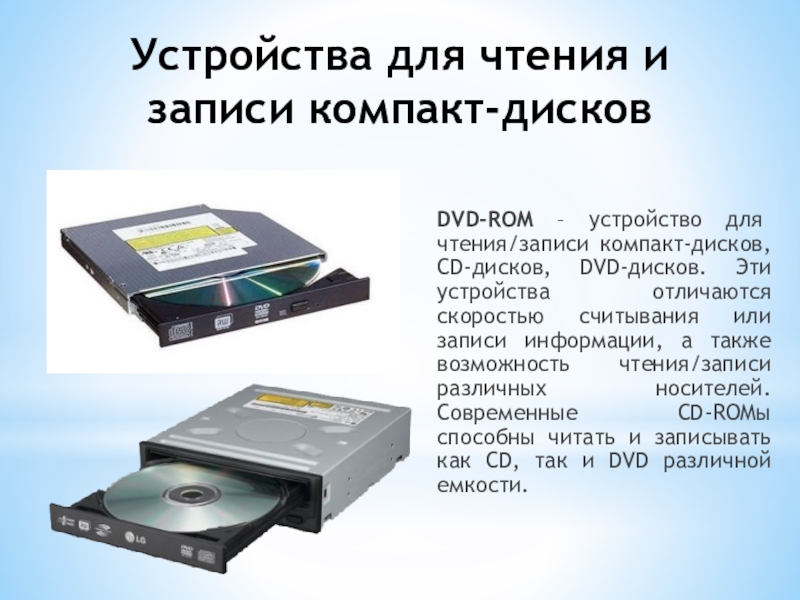

Слайд 9DVD-ROM – устройство для чтения/записи компакт-дисков, CD-дисков, DVD-дисков. Эти устройства отличаются
скоростью считывания или записи информации, а также возможность чтения/записи различных носителей. Современные CD-ROMы способны читать и записывать как CD, так и DVD различной емкости.
Устройства для чтения и
записи компакт-дисков

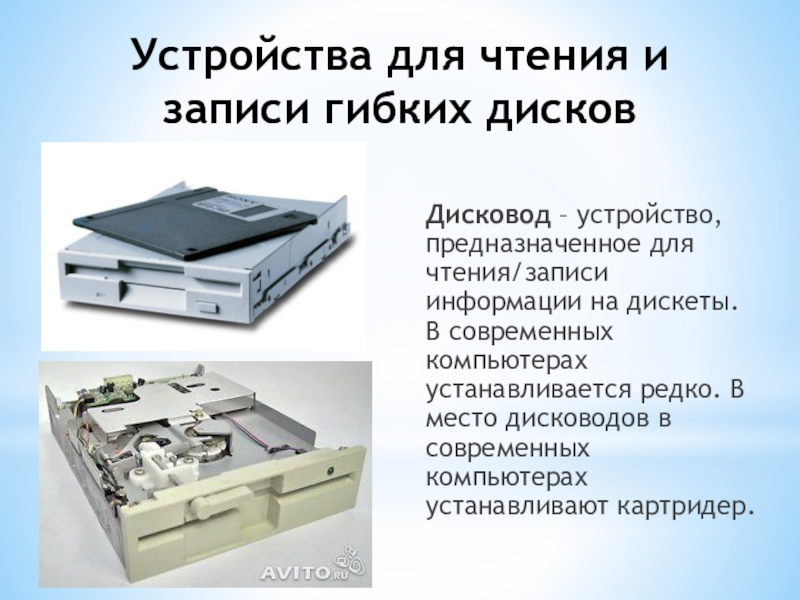

Слайд 10Дисковод – устройство, предназначенное для чтения/записи информации на дискеты. В современных
компьютерах устанавливается редко. В место дисководов в современных компьютерах устанавливают картридер.
Устройства для чтения и
записи гибких дисков

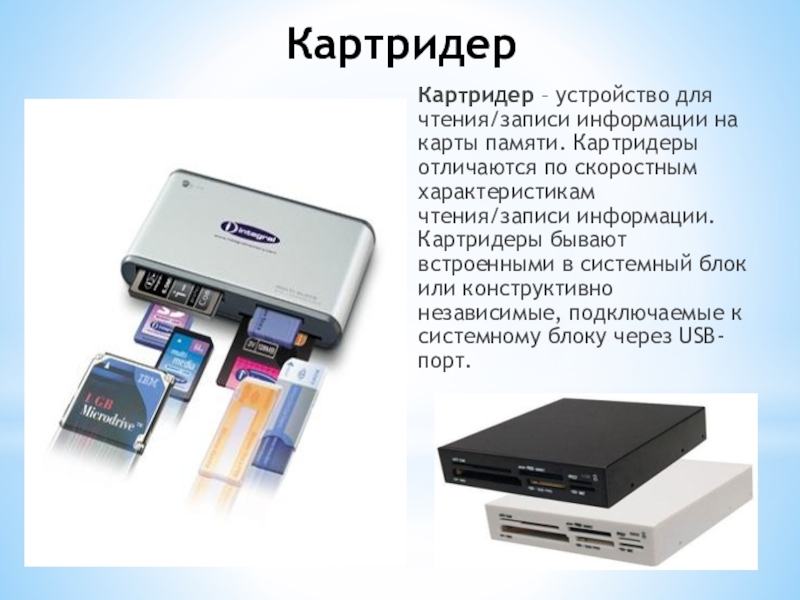

Слайд 11Картридер – устройство для чтения/записи информации на карты памяти. Картридеры отличаются
по скоростным характеристикам чтения/записи информации. Картридеры бывают встроенными в системный блок или конструктивно независимые, подключаемые к системному блоку через USB-порт.
Картридер

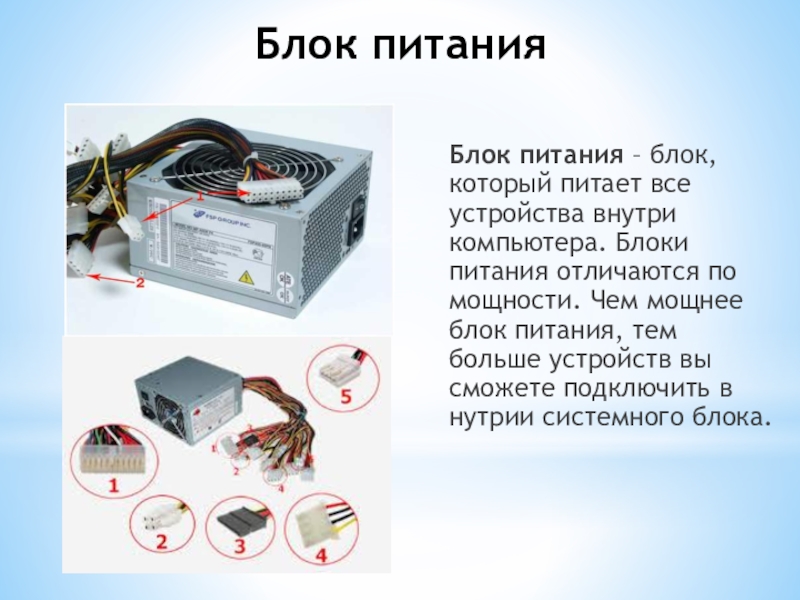

Слайд 12Блок питания
Блок питания – блок, который питает все устройства внутри компьютера.
Блоки питания отличаются по мощности. Чем мощнее блок питания, тем больше устройств вы сможете подключить в нутрии системного блока.
