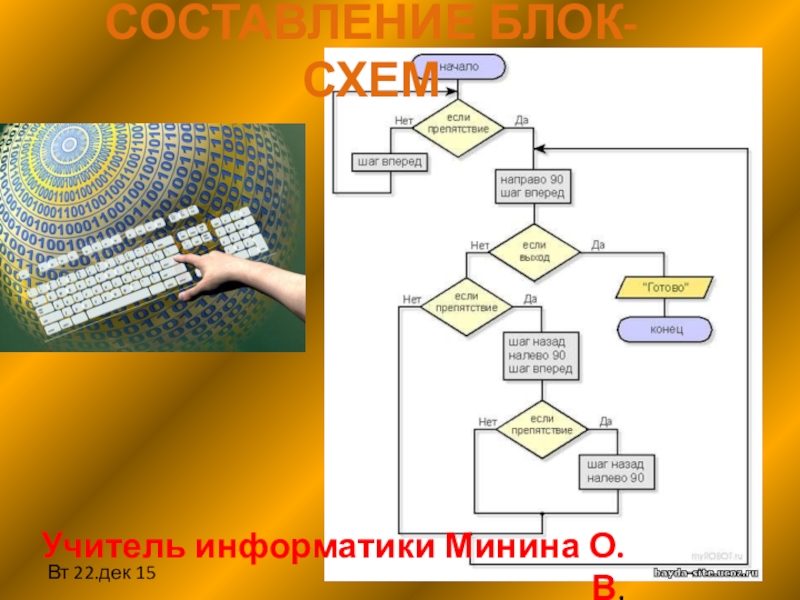

Презентация, доклад по информатике на тему: Составление блок-схем алгоритма

порядок действий для решения поставленной задачи. Любая задача может быть решена с помощью алгоритма.

Наиболее простые типы алгоритма: линейные, циклические и алгоритмы с ветвлением. Каждый из них, путем конечного числа операций, осуществляет переход от вводных данных к искомому в задаче результату.

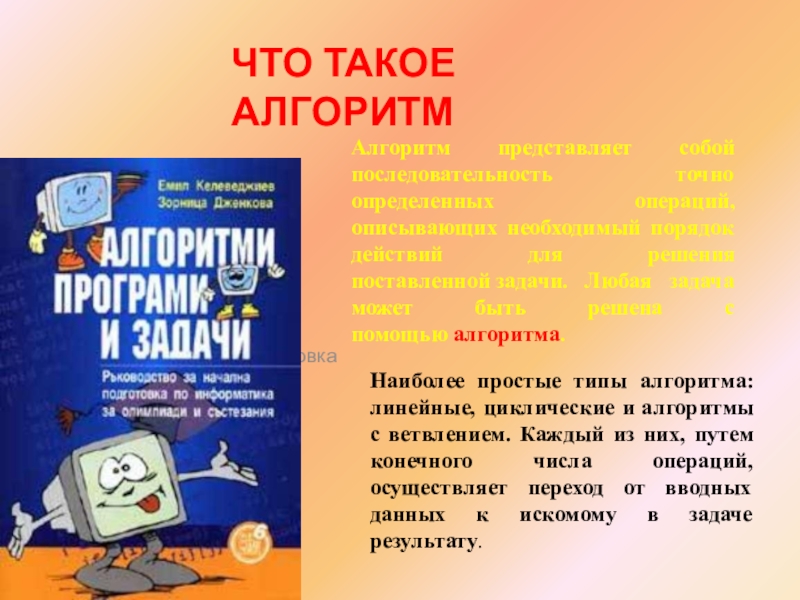

ЧТО ТАКОЕ АЛГОРИТМ

графической схемы. Для визуального пояснения тех или иных шагов.
Описать блок-схемой можно не каждый алгоритм, но этот метод подходит для многих задач.

пишется код или описание действий. Начинается схема всегда с вытянутого овала. Он означает начало или конец программы, а также начало или конец функции (вызов и возврат). В более широком смысле, можно сказать, что это начало и конец проблемы.

Вт 22.дек 15

Графическая модель алгоритма нужна для того, чтобы взглянуть на последовательность действий и мысленно охватить ее всю. Известно, что человеческий мозг гораздо лучше решает задачи, если представляет ситуацию в комплексе, и блок-схема – идеальный способ описать таким образом алгоритмы для программирования.

Организация блок-схемы

В нем описывается вызов подпрограммы и перечисляются переменные, которые передаются при этом. Например, так обозначается вызов функции. Параллелограмм – блок ввода/вывода данных. В нем перечисляются данные, которые нужно отправить на устройство вывода или получить с устройства ввода.

блок действия. Ромб – логический блок, в котором содержится условие. Он означает проверку на соответствие условию, затем происходит ветвление. Направлений ветвления может быть как два (конструкция «если, то»), так и несколько (обычно в языках программирования такая конструкция описывается словом «case»)

пишется начальное значение переменных цикла, его шаг и условие выхода. Этот блок может быть разделен на две половины, тогда в первой пишется начало цикла, а во второй конец, а все операции помещают посередине.

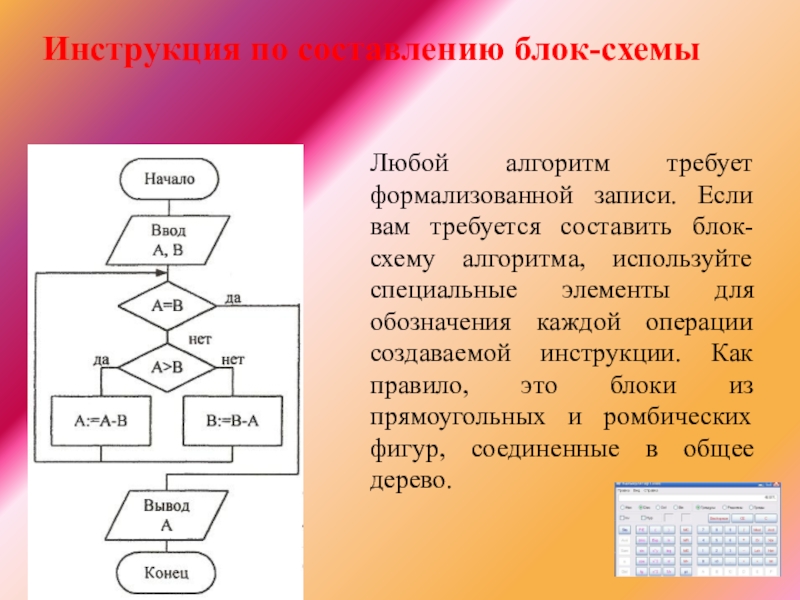

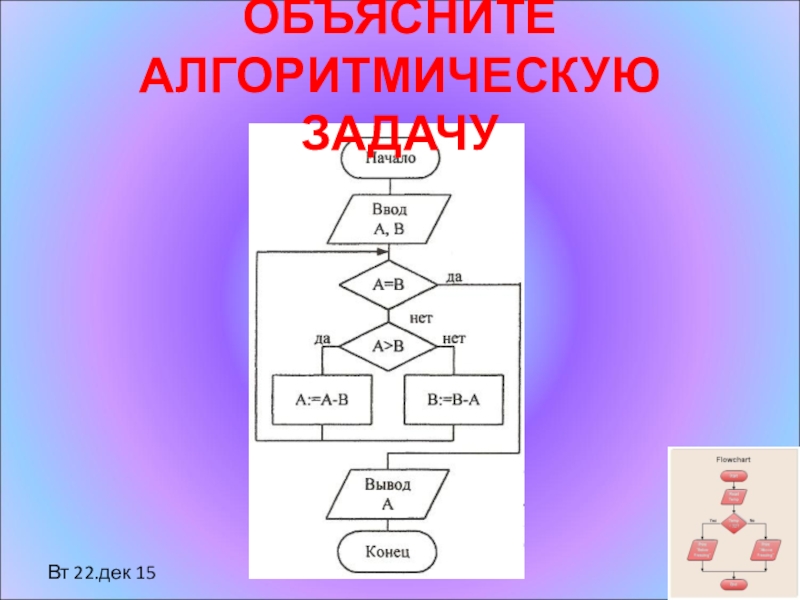

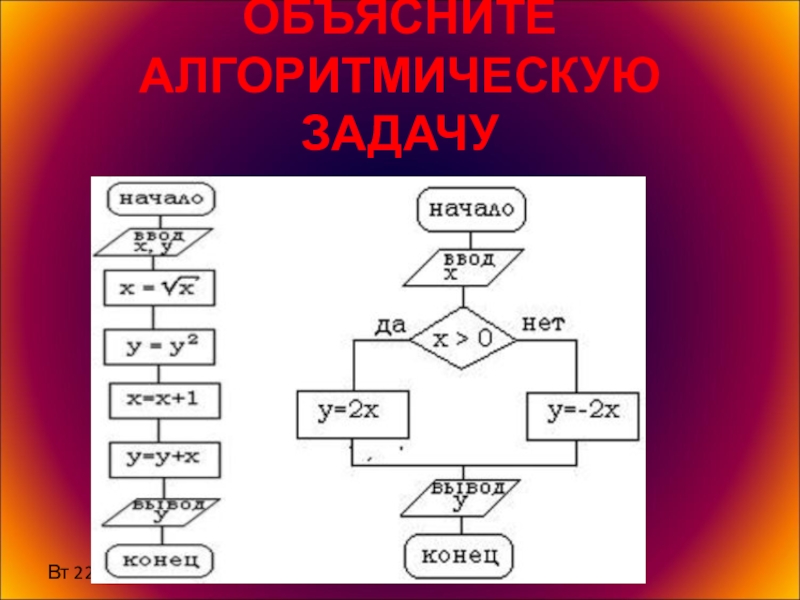

вам требуется составить блок-схему алгоритма, используйте специальные элементы для обозначения каждой операции создаваемой инструкции. Как правило, это блоки из прямоугольных и ромбических фигур, соединенные в общее дерево.

в алгоритм переменные величины, обозначающие известные данные и результирующие значения. Присвойте переменным известные из условия задачи значения.

2. Детализируйте алгоритм. Подробно распишите условие задачи. Каждый шаг инструкции должен быть записан на отдельной строке. При необходимости задайте циклы или разветвления алгоритма.

переменными. Если необходимо ввести вспомогательные переменные, включите их дополнительно в самом начале алгоритма.

4. Часто из смысла исходной задачи в процессе решения вытекают условия, при удовлетворении которых над данными проводится одно действие, а без удовлетворения – другое. В этом случае речь идет о разветвлении алгоритма. Оформите его двумя ветками дерева-инструкции.

из веток необходимо вернуть назад по телу алгоритма, то образуется циклический алгоритм. Четко проследите, чтобы цикл внутри инструкции не был бесконечен и имел конечное число итераций.

6. Любая последовательность выполняемых действий должна привести к конечному результату, заданному в условии задачи. После получения искомой величины, завершите тело алгоритма и запишите полученный ответ.
