Презентация, доклад по информатике на тему Сетевые хранилища данных

использование:

Direct Attached Storage (DAS);

Network Attach Storage (NAS);

Storage Area Network (SAN).

Существующие типы систем хранения данных

непосредственно к серверу, или к рабочей станции. В настоящее время для этого чаще всего используется интерфейс SAS.

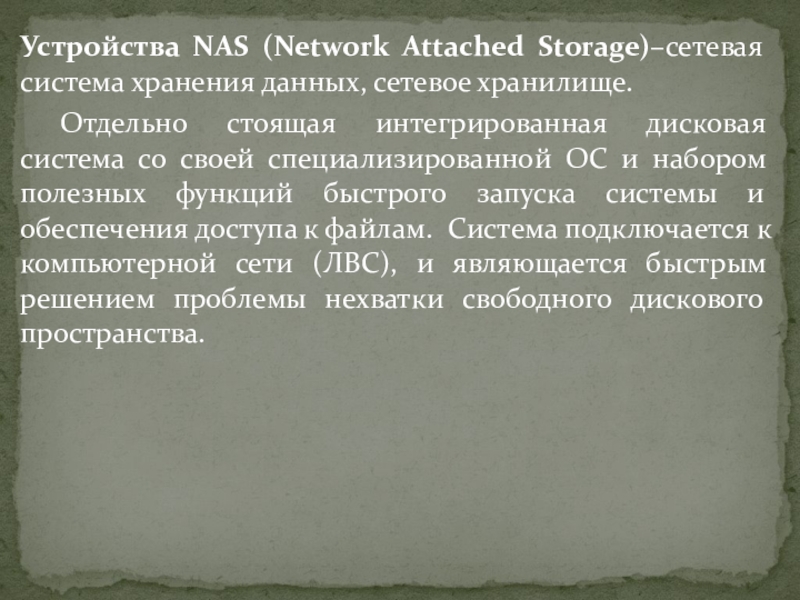

интегрированная дисковая система со своей специализированной ОС и набором полезных функций быстрого запуска системы и обеспечения доступа к файлам. Система подключается к компьютерной сети (ЛВС), и являющается быстрым решением проблемы нехватки свободного дискового пространства.

данных с серверами приложений, обычно строится на основе протокола Fibre Channel или протокола iSCSI.

корзину с жесткими дисками, вынесенную за пределы сервера.

Простота развертывания и администрирования.

Высокая скорость обмена между дисковым массивом и сервером.

Минусы:

Низкая надежность. При выходе из строя сервера, к которому подключено данное хранилище, данные перестают быть доступными.

Низкая степень консолидации ресурсов – вся ёмкость доступна одному серверу.

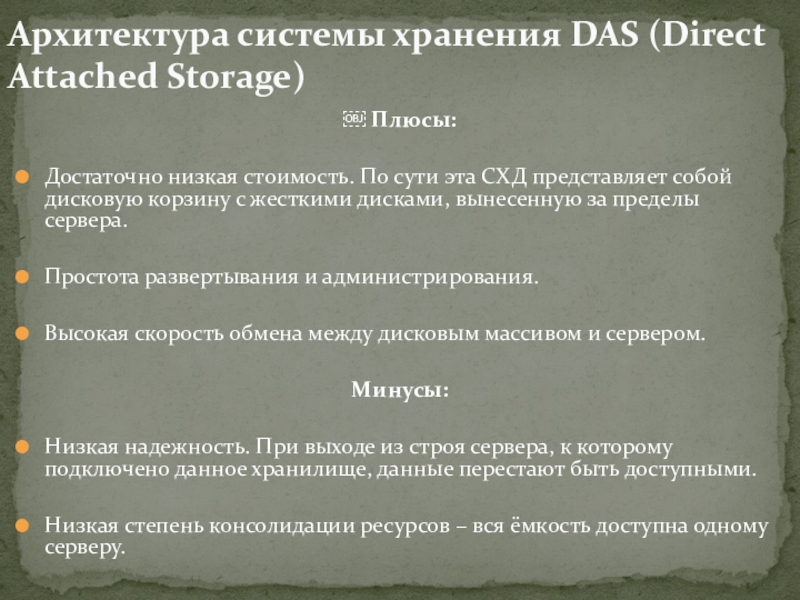

Архитектура системы хранения DAS (Direct Attached Storage)

альтернатива универсальным серверам, несущим множество функций (печати, приложений, факс сервер, электронная почта и т.п.). В отличие от них NAS-устройства исполняют только одну функцию - файловый сервер. И стараются сделать это как можно лучше, проще и быстрее.

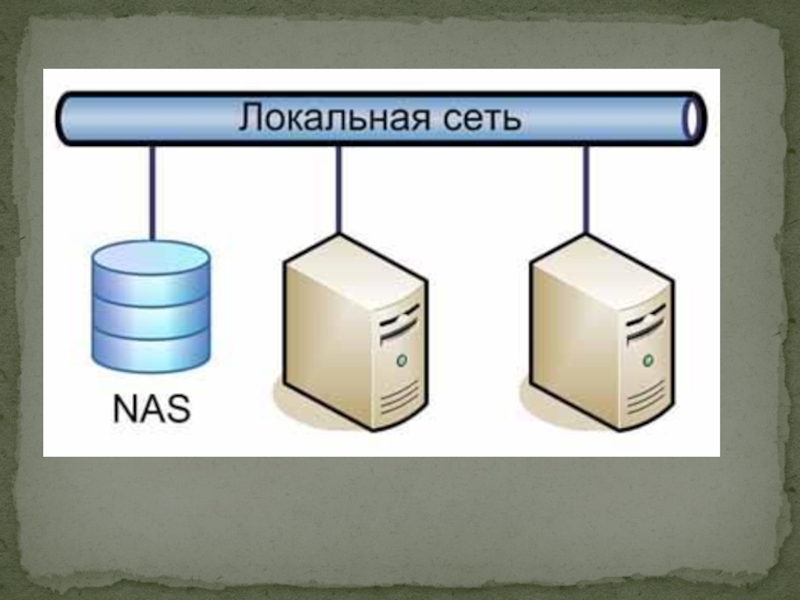

Архитектура системы хранения NAS (Network Attached Storage)

количества гетерогенных клиентов или других серверов. В настоящее время практически все NAS устройства ориентированы на использование в сетях Ethernet (Fast Ethernet, Gigabit Ethernet) на основе протоколов TCP/IP. Доступ к устройствам NAS производится с помощью специальных протоколов доступа к файлам. Наиболее распространенным протоколом файлового доступа является протокол NFS. Внутри подобных серверов стоят специализированные ОС, такие как MS Windows Storage Server.

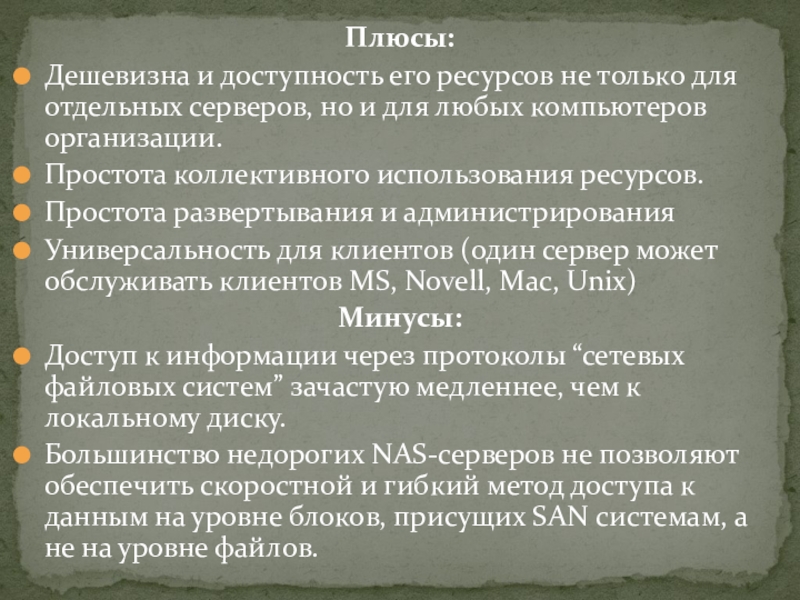

и для любых компьютеров организации.
Простота коллективного использования ресурсов.
Простота развертывания и администрирования
Универсальность для клиентов (один сервер может обслуживать клиентов MS, Novell, Mac, Unix)
Минусы:
Доступ к информации через протоколы “сетевых файловых систем” зачастую медленнее, чем к локальному диску.
Большинство недорогих NAS-серверов не позволяют обеспечить скоростной и гибкий метод доступа к данным на уровне блоков, присущих SAN системам, а не на уровне файлов.

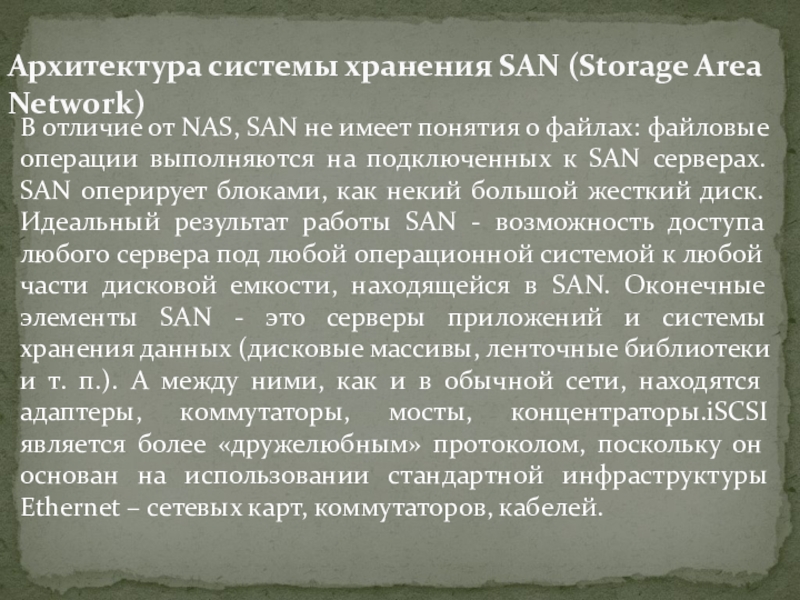

операции выполняются на подключенных к SAN серверах. SAN оперирует блоками, как некий большой жесткий диск. Идеальный результат работы SAN - возможность доступа любого сервера под любой операционной системой к любой части дисковой емкости, находящейся в SAN. Оконечные элементы SAN - это серверы приложений и системы хранения данных (дисковые массивы, ленточные библиотеки и т. п.). А между ними, как и в обычной сети, находятся адаптеры, коммутаторы, мосты, концентраторы.iSCSI является более «дружелюбным» протоколом, поскольку он основан на использовании стандартной инфраструктуры Ethernet – сетевых карт, коммутаторов, кабелей.

Архитектура системы хранения SAN (Storage Area Network)
