Слайд 1Государственное бюджетное профессиональное образовательное учреждение
«Лукояновский педагогический колледж им. А.М. Горького»
ТЕМА:
Принципы обработки

информации компьютером. Арифметические и логические основы работы компьютера.
Компьютер как исполнитель команд. Программный принцип работы компьютера.

Преподаватель:
Костин А.В.

Государственное бюджетное профессиональное образовательное учреждение«Лукояновский педагогический колледж им. А.М. Горького»ТЕМА:Принципы обработки информации компьютером. Арифметические и логические основы

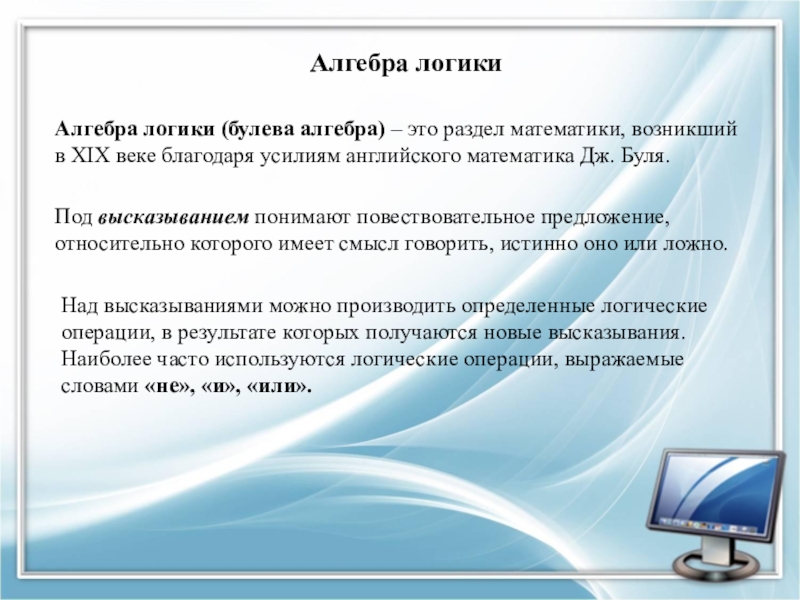

Слайд 2Алгебра логики
Алгебра логики (булева алгебра) – это раздел математики, возникший в

XIX веке благодаря усилиям английского математика Дж. Буля.

Под высказыванием понимают повествовательное предложение, относительно которого имеет смысл говорить, истинно оно или ложно.

Над высказываниями можно производить определенные логические операции, в результате которых получаются новые высказывания. Наиболее часто используются логические операции, выражаемые словами «не», «и», «или».

Алгебра логикиАлгебра логики (булева алгебра) – это раздел математики, возникший в XIX веке благодаря усилиям английского математика

Слайд 3Таблицы истинности
Логические операции удобно описывать так называемыми таблицами истинности, в которых

отражают результаты вычислений сложных высказываний при различных значениях исходных простых высказываний.

Простые высказывания обозначаются переменными (например, A и B).

Для определения истинности высказываний будем использовать следующие обозначения:
0 – ложь
1 – истина

Таблицы истинностиЛогические операции удобно описывать так называемыми таблицами истинности, в которых отражают результаты вычислений сложных высказываний при

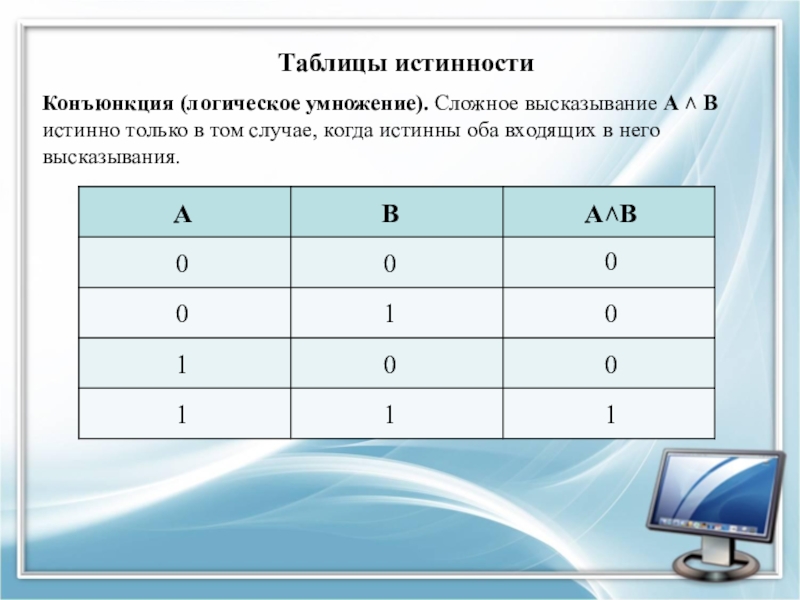

Слайд 4Таблицы истинности
Конъюнкция (логическое умножение). Сложное высказывание А ˄ В истинно только

в том случае, когда истинны оба входящих в него высказывания.

А

В

А˄В

0

0

0

0

1

0

1

0

0

1

1

1

Таблицы истинностиКонъюнкция (логическое умножение). Сложное высказывание А ˄ В истинно только в том случае, когда истинны оба

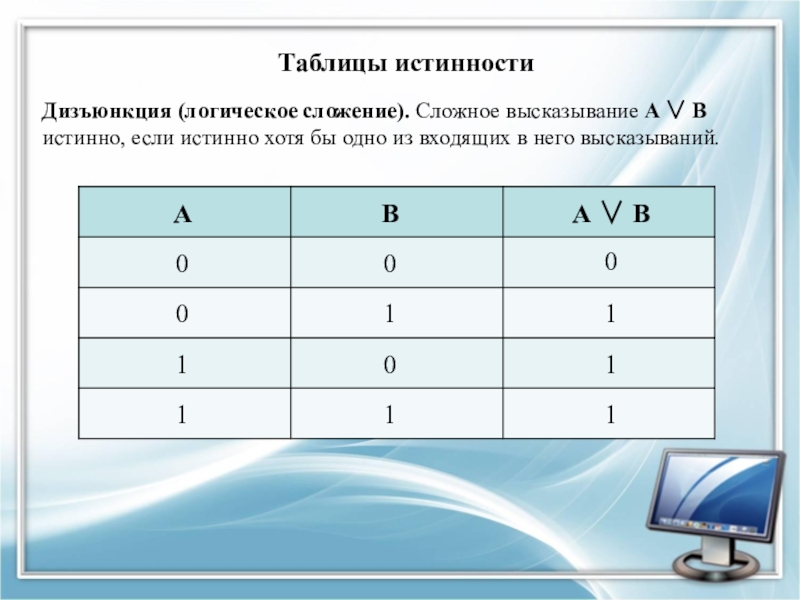

Слайд 5Таблицы истинности
Дизъюнкция (логическое сложение). Сложное высказывание A  В истинно, если

истинно хотя бы одно из входящих в него высказываний.

А

В

А  В

0

0

0

0

1

1

1

0

1

1

1

1

Таблицы истинностиДизъюнкция (логическое сложение). Сложное высказывание A  В истинно, если истинно хотя бы одно из входящих

Слайд 6Таблицы истинности
Инверсия (логическое отрицание). Присоединение частицы НЕ (NOT) к данному высказыванию

называется операцией отрицания (инверсии). Она обозначается Ā (или ¬А)и читается не А . Если высказывание А истинно, то В ложно, и наоборот.

А

Ā

0

1

1

0

Таблицы истинностиИнверсия (логическое отрицание). Присоединение частицы НЕ (NOT) к данному высказыванию называется операцией отрицания (инверсии). Она обозначается

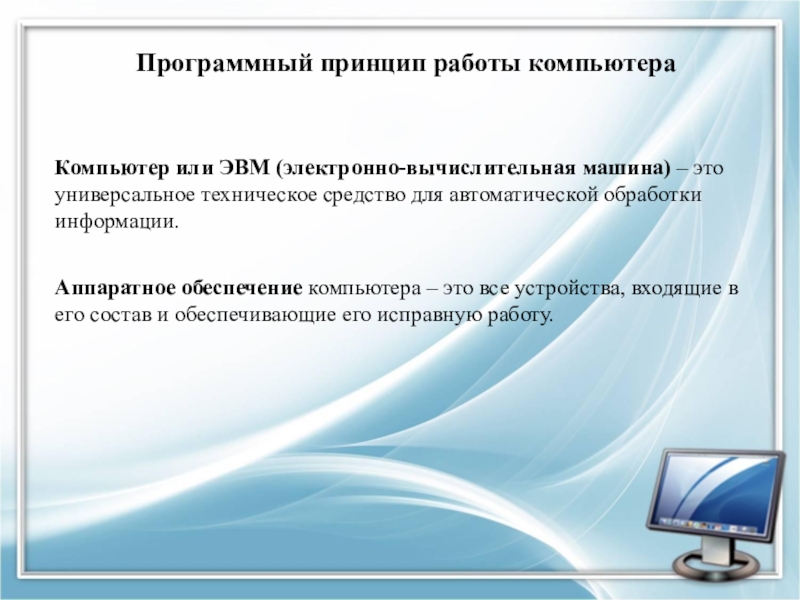

Слайд 7Программный принцип работы компьютера
Компьютер или ЭВМ (электронно-вычислительная машина) – это универсальное техническое

средство для автоматической обработки информации.

Аппаратное обеспечение компьютера – это все устройства, входящие в его состав и обеспечивающие его исправную работу.

Программный принцип работы компьютераКомпьютер или ЭВМ (электронно-вычислительная машина) – это универсальное техническое средство для автоматической обработки информации.Аппаратное обеспечение компьютера

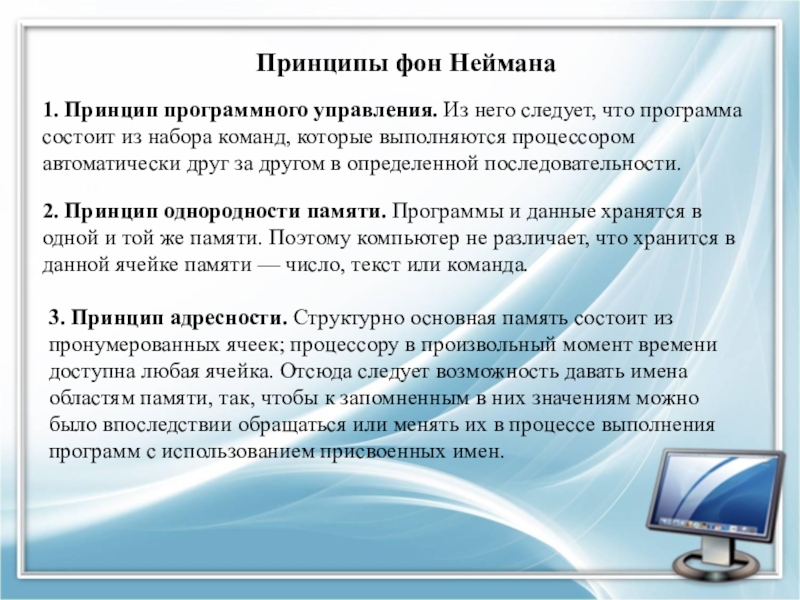

Слайд 8Принципы фон Неймана
1. Принцип программного управления. Из него следует, что программа состоит

из набора команд, которые выполняются процессором автоматически друг за другом в определенной последовательности.

2. Принцип однородности памяти. Программы и данные хранятся в одной и той же памяти. Поэтому компьютер не различает, что хранится в данной ячейке памяти — число, текст или команда.

3. Принцип адресности. Структурно основная память состоит из пронумерованных ячеек; процессору в произвольный момент времени доступна любая ячейка. Отсюда следует возможность давать имена областям памяти, так, чтобы к запомненным в них значениям можно было впоследствии обращаться или менять их в процессе выполнения программ с использованием присвоенных имен.

Принципы фон Неймана1. Принцип программного управления. Из него следует, что программа состоит из набора команд, которые выполняются процессором

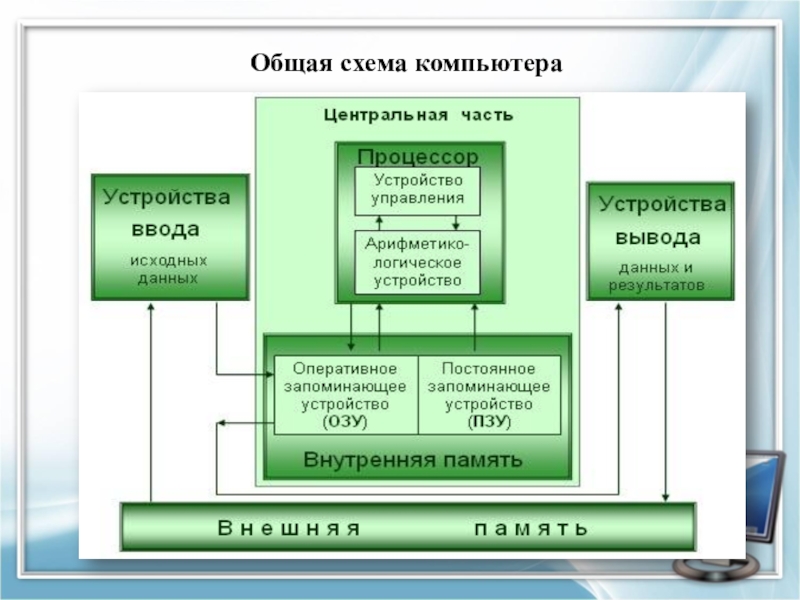

Слайд 9Общая схема компьютера

Общая схема компьютера

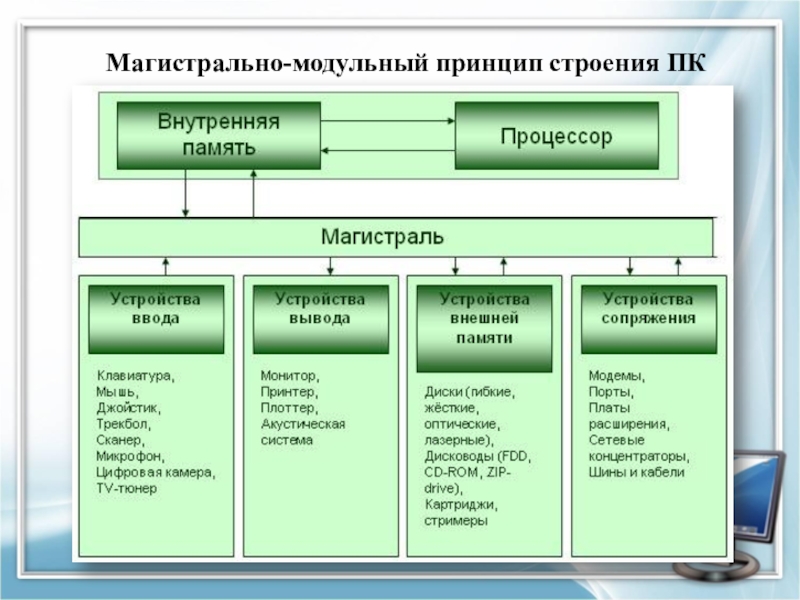

Слайд 10Магистрально-модульный принцип строения ПК

Магистрально-модульный принцип строения ПК
