Слайд 1Основы логики
22 марта 2015 год

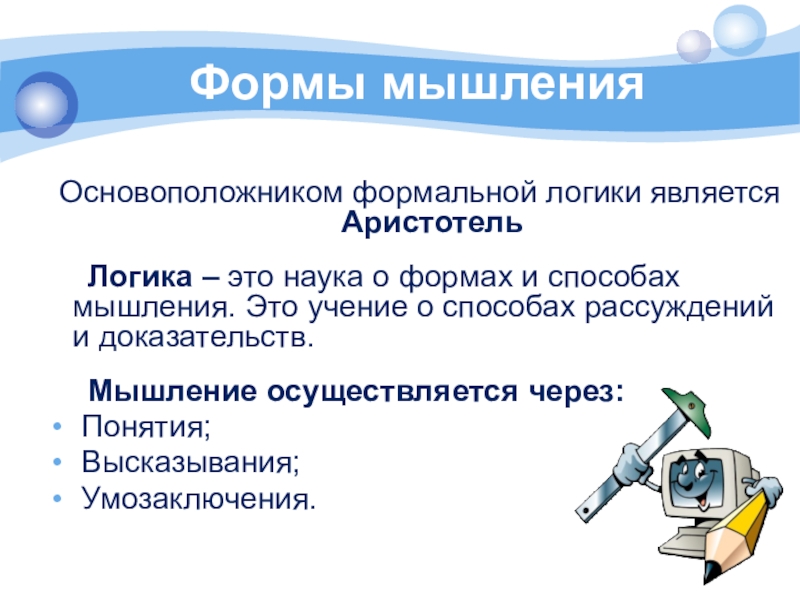

Слайд 2Формы мышления
1
2
3
4
Основоположником формальной логики является Аристотель
Логика – это наука о формах
и способах мышления. Это учение о способах рассуждений и доказательств.
Мышление осуществляется через:
Понятия;
Высказывания;
Умозаключения.

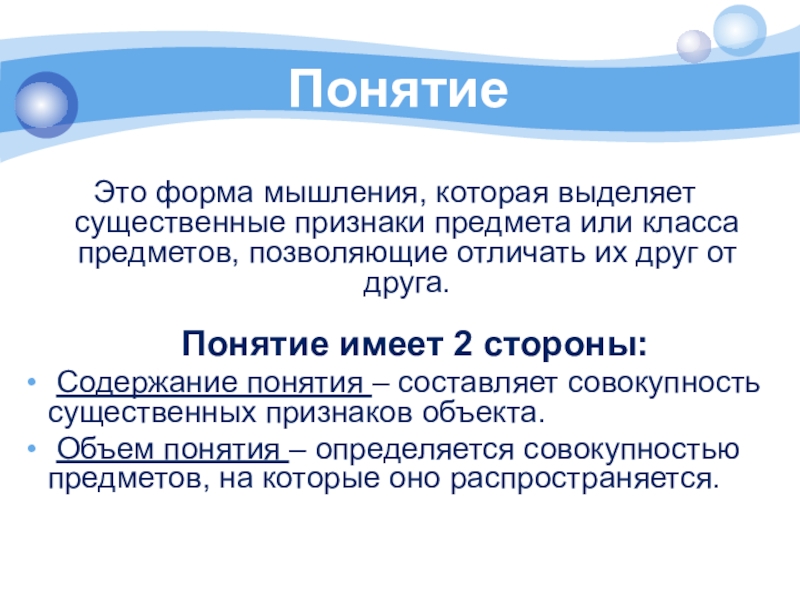

Слайд 3Понятие
1
2
3
4
Это форма мышления, которая выделяет существенные признаки предмета или класса предметов,
позволяющие отличать их друг от друга.
Понятие имеет 2 стороны:
Содержание понятия – составляет совокупность существенных признаков объекта.
Объем понятия – определяется совокупностью предметов, на которые оно распространяется.

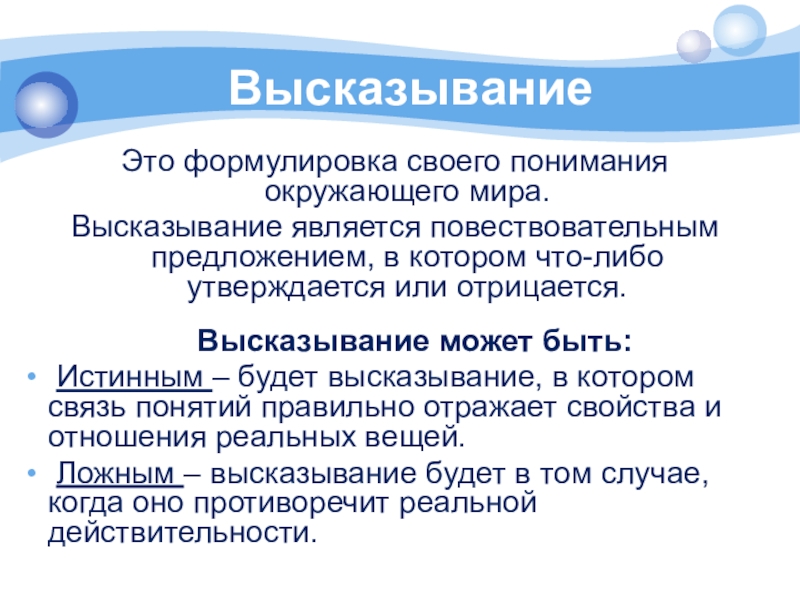

Слайд 4Высказывание
1
2
3
4
Это формулировка своего понимания окружающего мира.
Высказывание является повествовательным предложением, в котором
что-либо утверждается или отрицается.
Высказывание может быть:
Истинным – будет высказывание, в котором связь понятий правильно отражает свойства и отношения реальных вещей.
Ложным – высказывание будет в том случае, когда оно противоречит реальной действительности.

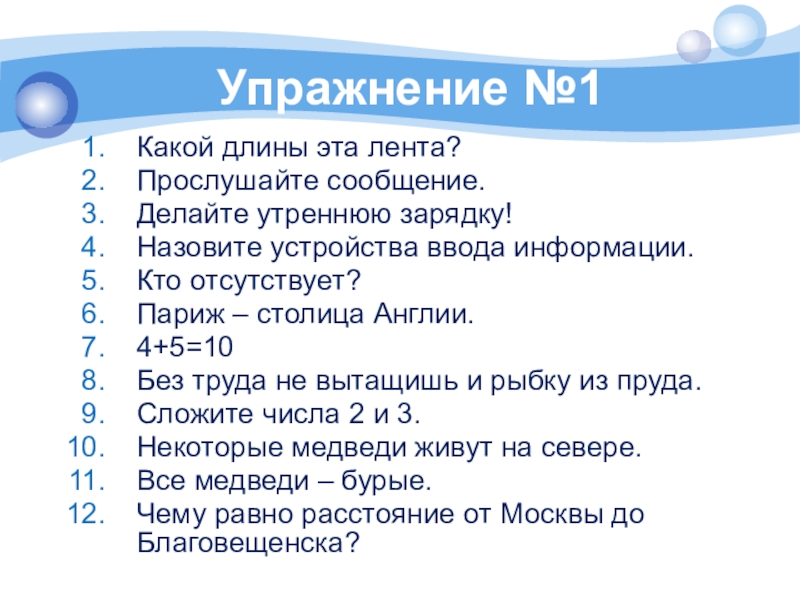

Слайд 5Упражнение №1
1
2
3
4
Какой длины эта лента?
Прослушайте сообщение.
Делайте утреннюю зарядку!
Назовите устройства ввода информации.
Кто
отсутствует?
Париж – столица Англии.
4+5=10
Без труда не вытащишь и рыбку из пруда.
Сложите числа 2 и 3.
Некоторые медведи живут на севере.
Все медведи – бурые.
Чему равно расстояние от Москвы до Благовещенска?

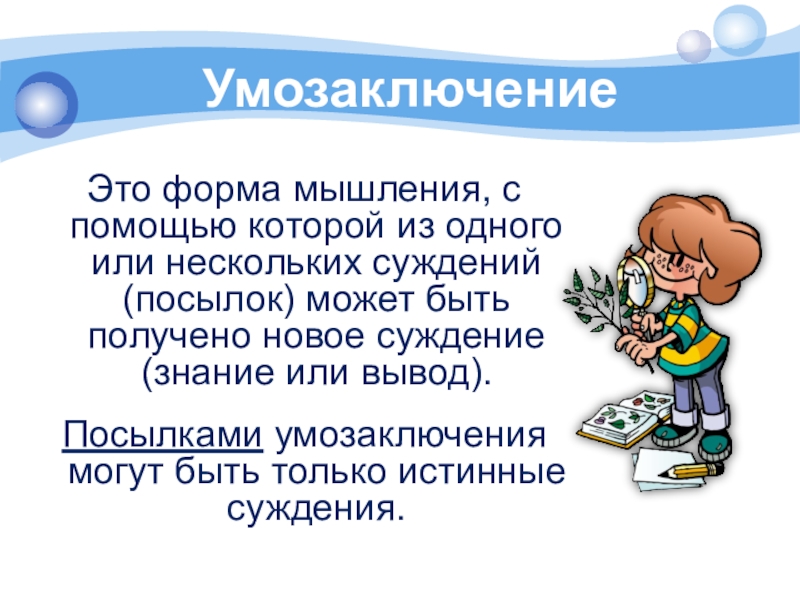

Слайд 6Умозаключение
1
2
3
4
Это форма мышления, с помощью которой из одного или нескольких суждений
(посылок) может быть получено новое суждение (знание или вывод).
Посылками умозаключения могут быть только истинные суждения.
Слайд 7Алгебра высказываний
1
2
3
4
Логическая переменная – это простое высказывание, содержащее только одну мысль.
(A, B, C, D, …)
Значение логической переменной может быть только: истина (1) и ложь (0)
Например: рассмотрим 2 простых высказывания
А = «Два умножить на два равно четырем»
В = «Два умножить на два равно пяти»
I высказывание истинно, т.е. А=1
II высказывание ложно, т.е. В=0
Слайд 8Логические операции
1
2
3
4

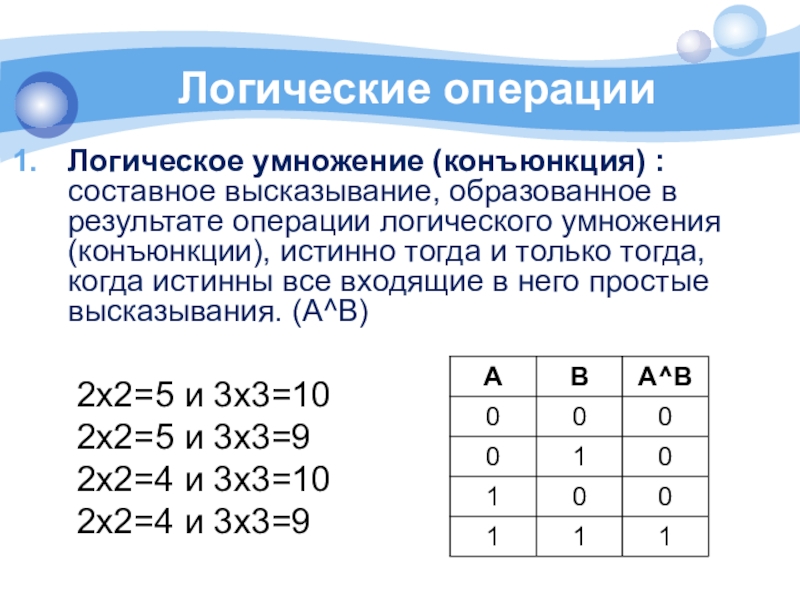

Логическое умножение (конъюнкция) : составное высказывание, образованное в результате операции
логического умножения (конъюнкции), истинно тогда и только тогда, когда истинны все входящие в него простые высказывания. (А^B)
2х2=5 и 3х3=10
2х2=5 и 3х3=9
2х2=4 и 3х3=10
2х2=4 и 3х3=9

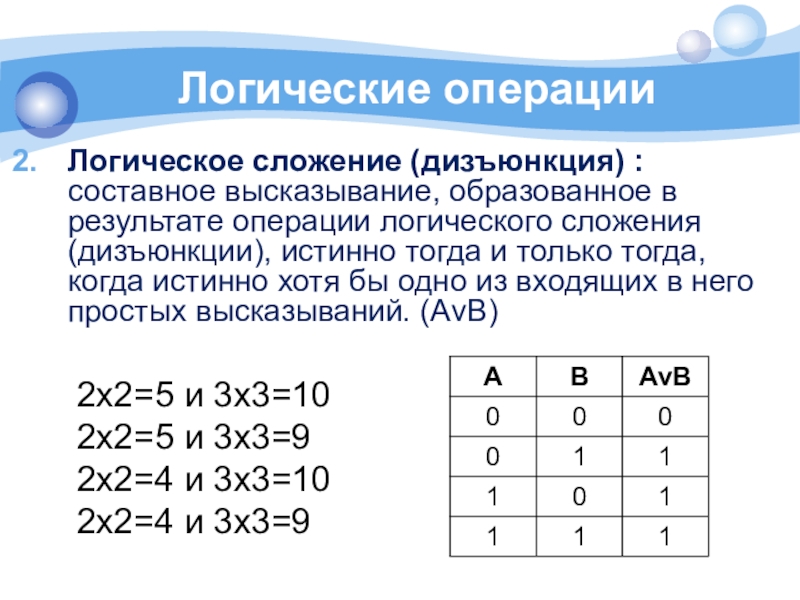

Слайд 9Логические операции
1
2
3
4
Логическое сложение (дизъюнкция) : составное высказывание, образованное в результате операции
логического сложения (дизъюнкции), истинно тогда и только тогда, когда истинно хотя бы одно из входящих в него простых высказываний. (АvB)
2х2=5 и 3х3=10
2х2=5 и 3х3=9
2х2=4 и 3х3=10
2х2=4 и 3х3=9
Слайд 10Логические операции
1
2
3
4

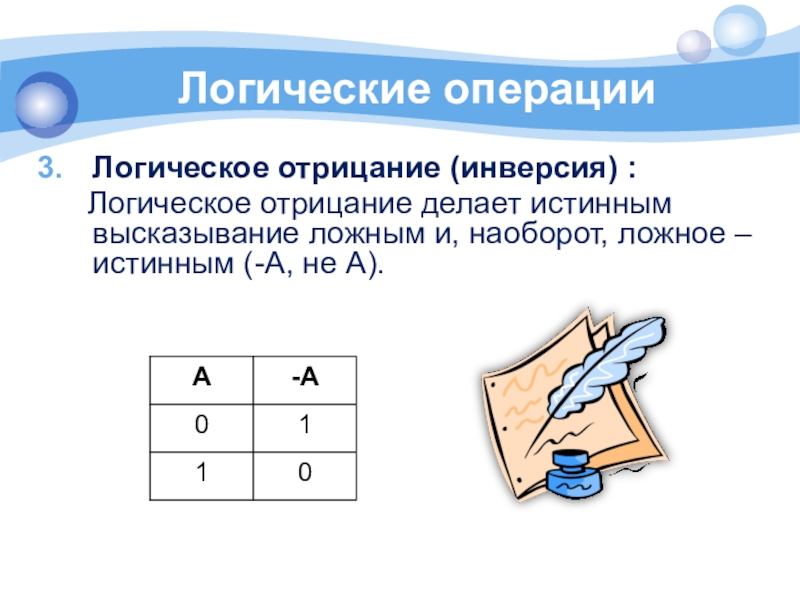

Логическое отрицание (инверсия) :
Логическое отрицание делает истинным высказывание ложным
и, наоборот, ложное – истинным (-A, не А).
Слайд 11Логические выражения и таблицы истинности
6 апреля 2011 год

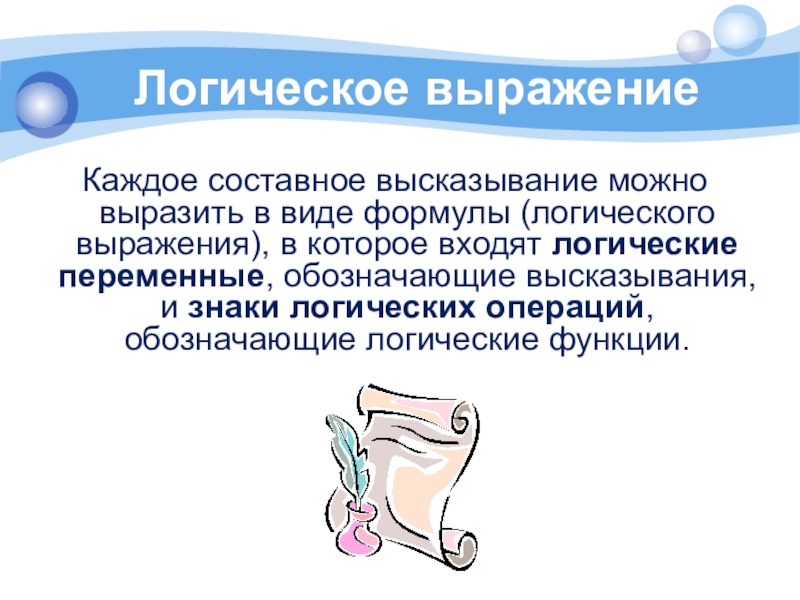

Слайд 12Логическое выражение
1
2
3
4
Каждое составное высказывание можно выразить в виде формулы (логического выражения),
в которое входят логические переменные, обозначающие высказывания, и знаки логических операций, обозначающие логические функции.

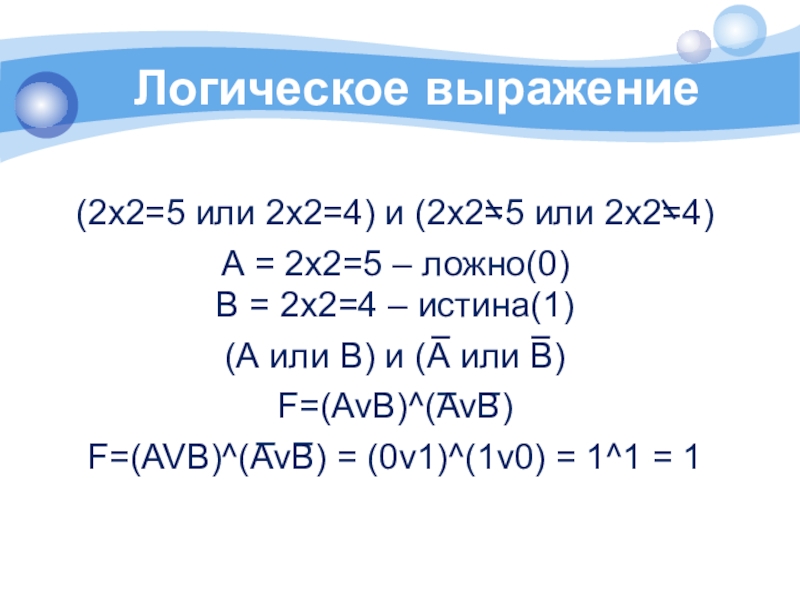

Слайд 13Логическое выражение
1
2
3
4
(2х2=5 или 2х2=4) и (2х2=5 или 2х2=4)
А = 2х2=5 –
ложно(0)
В = 2х2=4 – истина(1)
(А или В) и (А или В)
F=(AvB)^(AvB)
F=(AVB)^(AvB) = (0v1)^(1v0) = 1^1 = 1
Слайд 14Таблицы истинности:
1
2
3
4
Необходимо определить количество строк в таблице истинности, если количество логических
переменных n, то количество строк =
Необходимо определить количество столбцов в таблице истинности, которое равно количеству логических переменных + количество логических операций.
Необходимо построить таблицу истинности с указанным количеством строк и столбцов, обозначить столбцы и внести в таблицу возможные наборы значений исходных логических переменных.
Необходимо заполнить таблицу истинности по столбцам, выполняя базовые логические операции в необходимой последовательности и в соответствии с их таблицами истинности.

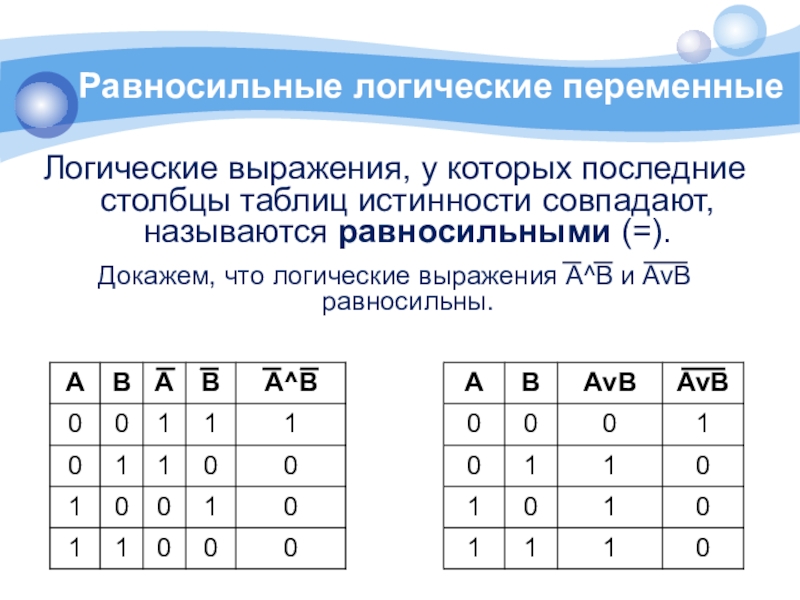

Слайд 16Равносильные логические переменные
1
2
3
4
Логические выражения, у которых последние столбцы таблиц истинности совпадают,
называются равносильными (=).
Докажем, что логические выражения А^В и AvB равносильны.

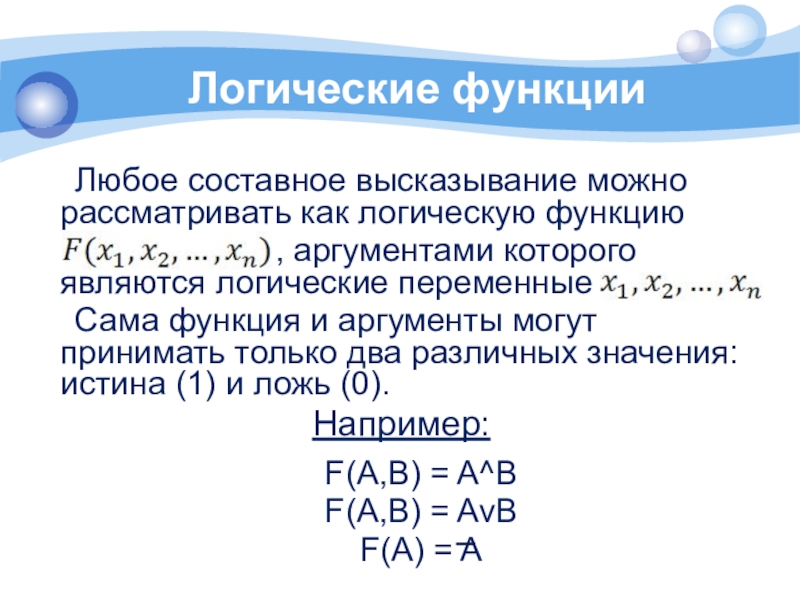

Слайд 17Логические функции
1
2
3
4
Любое составное высказывание можно рассматривать как логическую функцию
, аргументами которого являются логические переменные
Сама функция и аргументы могут принимать только два различных значения: истина (1) и ложь (0).
Например:
F(A,B) = A^B
F(A,B) = AvB
F(A) = A
Слайд 18Логические функции
F2 – функция логического умножения
F8 – функция логического сложения
F11 –
функция логического отрицания для аргумента В
F13 – функция логического отрицания для аргумента А
Слайд 19Логические операции
1
2
3
4

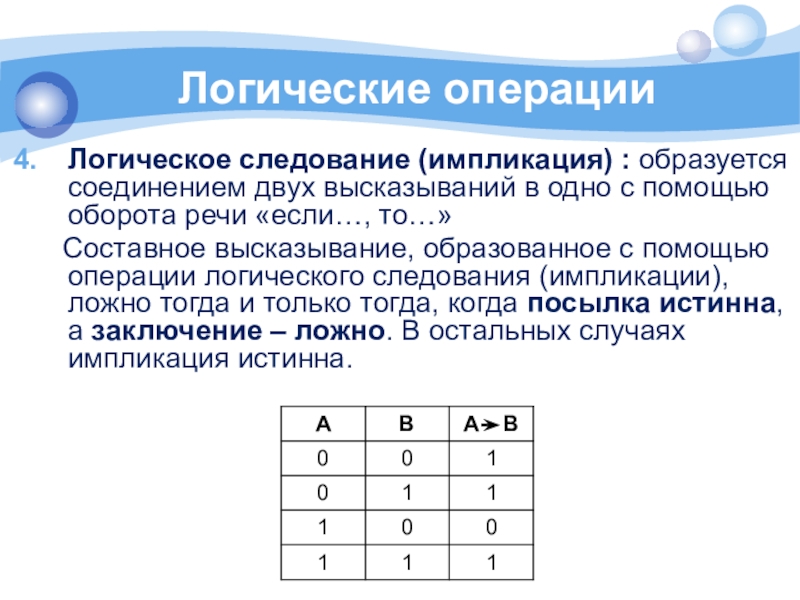

Логическое следование (импликация) : образуется соединением двух высказываний в одно
с помощью оборота речи «если…, то…»
Составное высказывание, образованное с помощью операции логического следования (импликации), ложно тогда и только тогда, когда посылка истинна, а заключение – ложно. В остальных случаях импликация истинна.

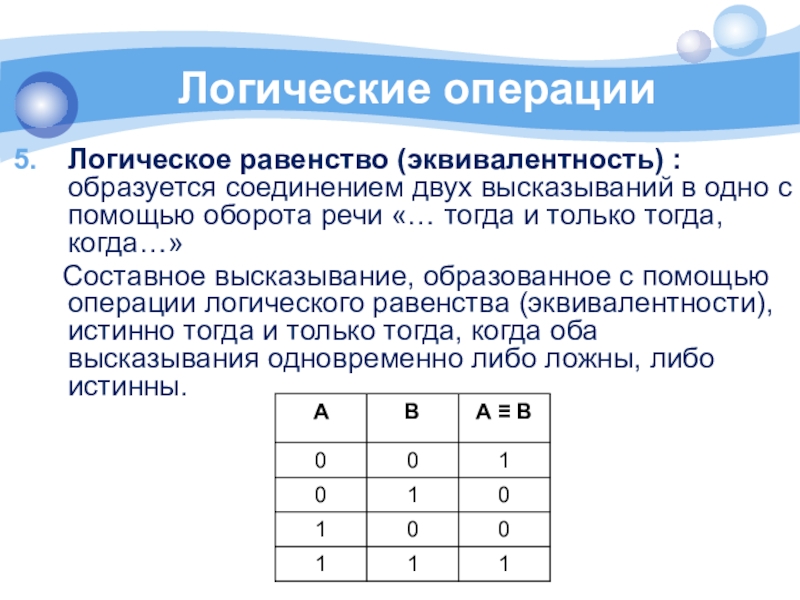

Слайд 20Логические операции
1
2
3
4
Логическое равенство (эквивалентность) : образуется соединением двух высказываний в одно
с помощью оборота речи «… тогда и только тогда, когда…»
Составное высказывание, образованное с помощью операции логического равенства (эквивалентности), истинно тогда и только тогда, когда оба высказывания одновременно либо ложны, либо истинны.
