Слайд 1Коммуникационные технологии Компьютерные сети
Компьютерная сеть — это набор компьютеров, связанных коммуникационной системой

и снабженных соответствующим программным обеспечением, которое предоставляет пользователям сети доступ к ресурсам этого набора компьютеров;
Коммуникационные технологии Компьютерные сети Компьютерная сеть — это набор компьютеров, связанных коммуникационной системой и снабженных соответствующим программным

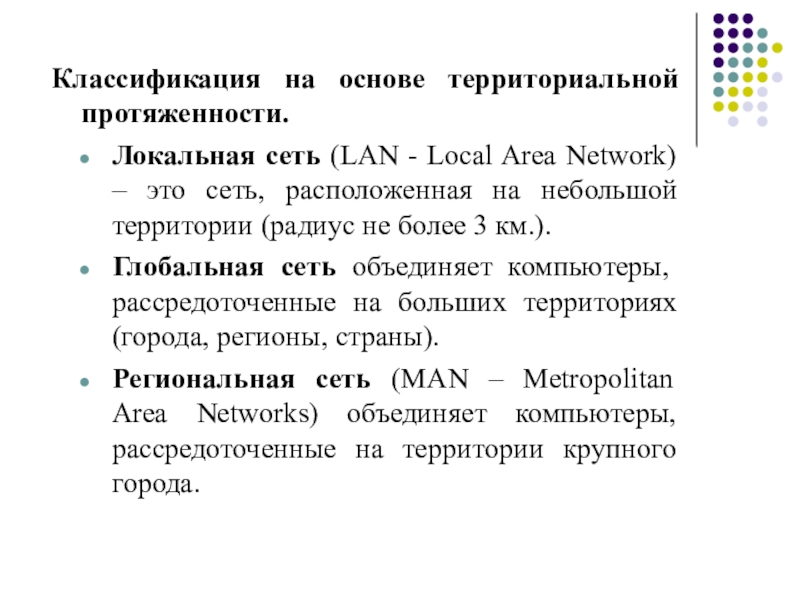

Слайд 2Классификация на основе территориальной протяженности.
Локальная сеть (LAN - Local Area Network)

– это сеть, расположенная на небольшой территории (радиус не более 3 км.).
Глобальная сеть объединяет компьютеры, рассредоточенные на больших территориях (города, регионы, страны).
Региональная сеть (MAN – Metropolitan Area Networks) объединяет компьютеры, рассредоточенные на территории крупного города.

Классификация на основе территориальной протяженности.Локальная сеть (LAN - Local Area Network) – это сеть, расположенная на небольшой

Слайд 3

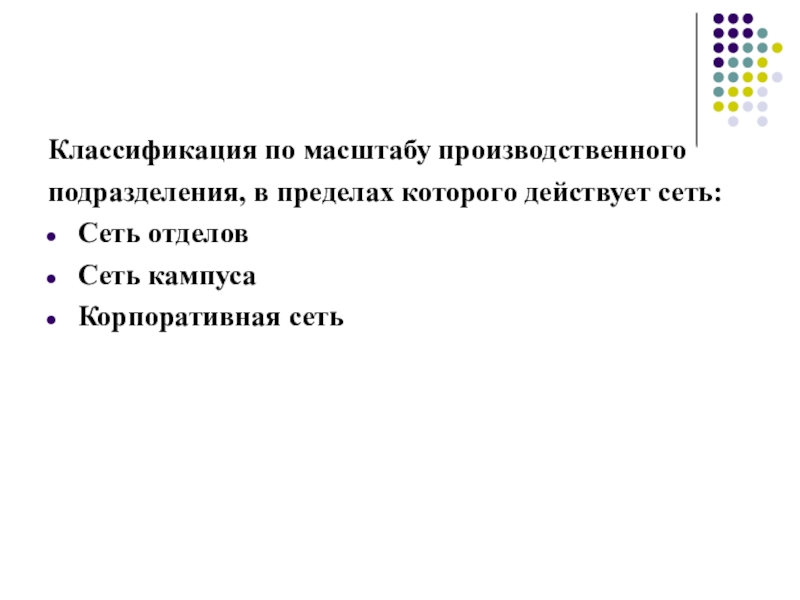

Классификация по масштабу производственного
подразделения, в пределах которого действует сеть:
Сеть отделов
Сеть

кампуса
Корпоративная сеть
Классификация по масштабу производственного подразделения, в пределах которого действует сеть:Сеть отделовСеть кампуса Корпоративная сеть

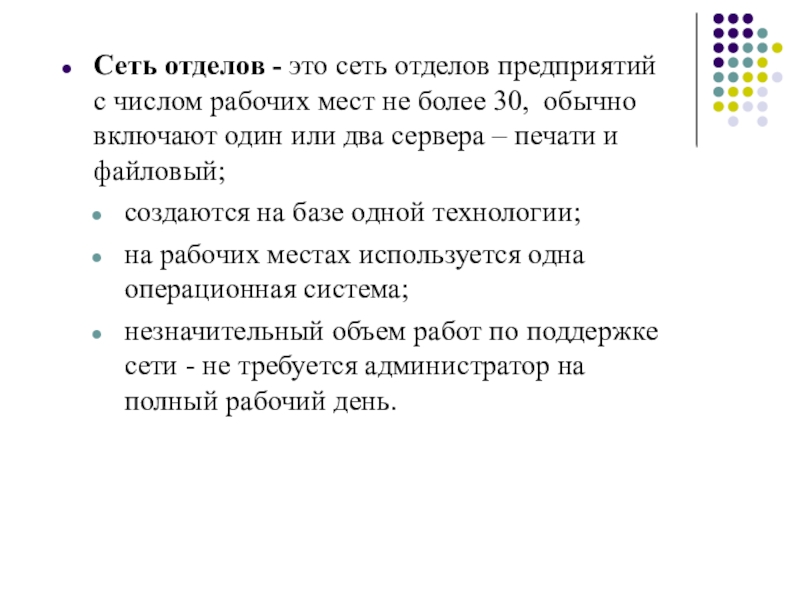

Слайд 4Сеть отделов - это сеть отделов предприятий с числом рабочих мест

не более 30, обычно включают один или два сервера – печати и файловый;
создаются на базе одной технологии;
на рабочих местах используется одна операционная система;
незначительный объем работ по поддержке сети - не требуется администратор на полный рабочий день.
Сеть отделов - это сеть отделов предприятий с числом рабочих мест не более 30, обычно включают один

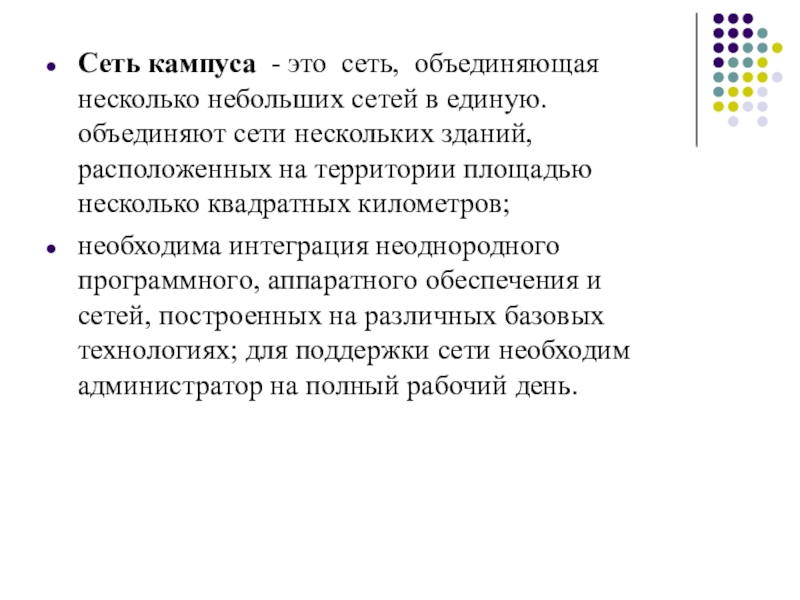

Слайд 5Сеть кампуса - это сеть, объединяющая несколько небольших сетей в единую.

объединяют сети нескольких зданий, расположенных на территории площадью несколько квадратных километров;
необходима интеграция неоднородного программного, аппаратного обеспечения и сетей, построенных на различных базовых технологиях; для поддержки сети необходим администратор на полный рабочий день.


Сеть кампуса - это сеть, объединяющая несколько небольших сетей в единую. объединяют сети нескольких зданий, расположенных на

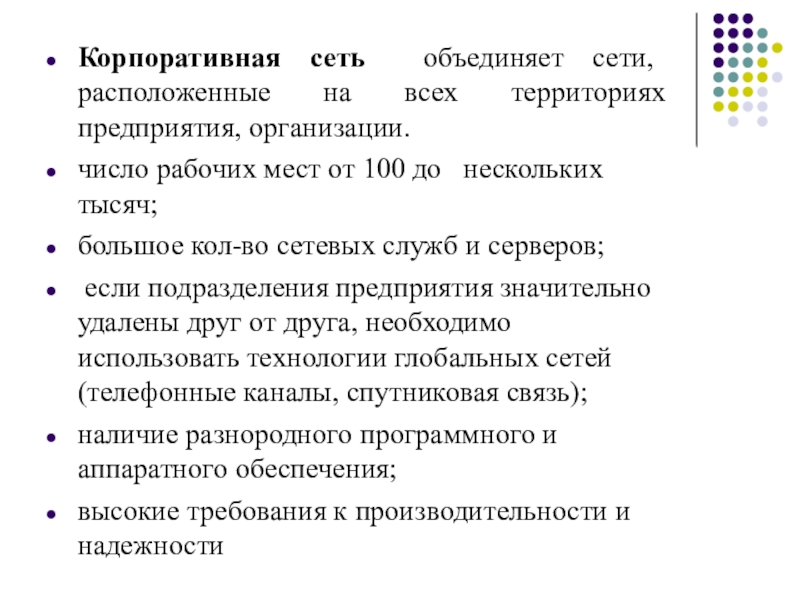

Слайд 6Корпоративная сеть объединяет сети, расположенные на всех территориях предприятия, организации.
число рабочих

мест от 100 до нескольких тысяч;
большое кол-во сетевых служб и серверов;
если подразделения предприятия значительно удалены друг от друга, необходимо использовать технологии глобальных сетей (телефонные каналы, спутниковая связь);
наличие разнородного программного и аппаратного обеспечения;
высокие требования к производительности и надежности


Корпоративная сеть объединяет сети, расположенные на всех территориях предприятия, организации.число рабочих мест от 100 до  нескольких

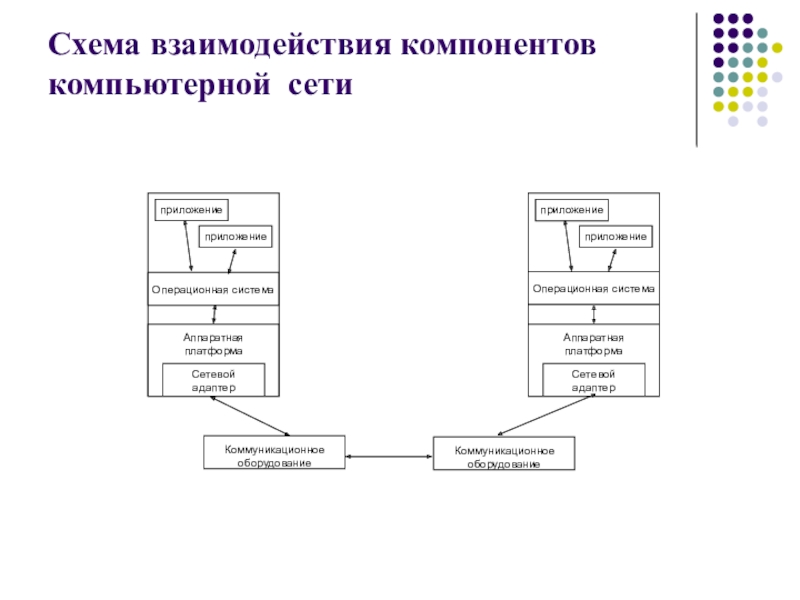

Слайд 7Схема взаимодействия компонентов компьютерной сети

Схема взаимодействия компонентов компьютерной сети

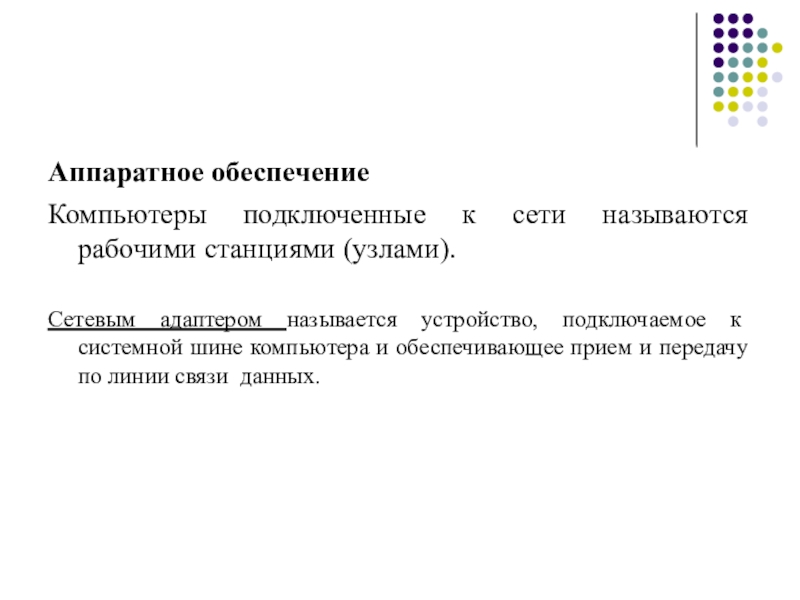

Слайд 8Аппаратное обеспечение
Компьютеры подключенные к сети называются рабочими станциями (узлами).

Сетевым адаптером

называется устройство, подключаемое к системной шине компьютера и обеспечивающее прием и передачу по линии связи данных.
Аппаратное обеспечение Компьютеры подключенные к сети называются рабочими станциями (узлами).Сетевым адаптером называется устройство, подключаемое к системной шине

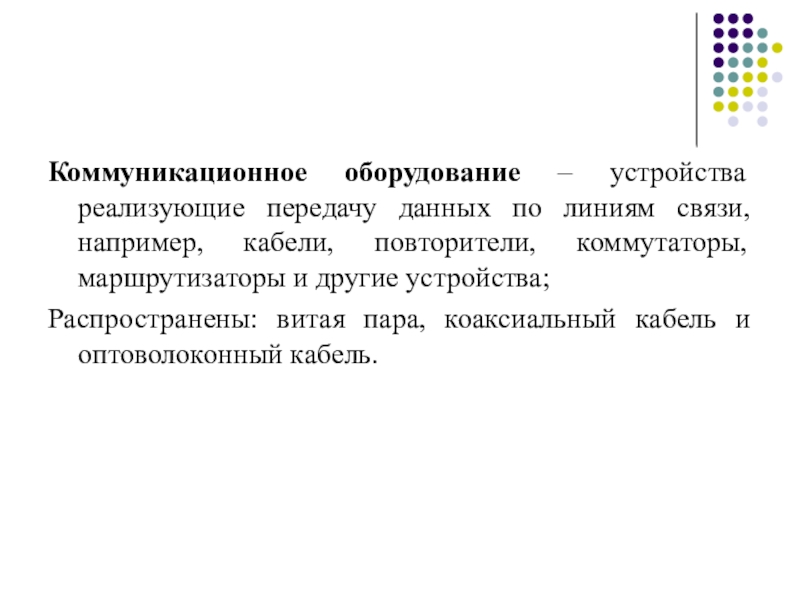

Слайд 9Коммуникационное оборудование – устройства реализующие передачу данных по линиям связи, например,

кабели, повторители, коммутаторы, маршрутизаторы и другие устройства;
Распространены: витая пара, коаксиальный кабель и оптоволоконный кабель.
Коммуникационное оборудование – устройства реализующие передачу данных по линиям связи, например, кабели, повторители, коммутаторы, маршрутизаторы и другие

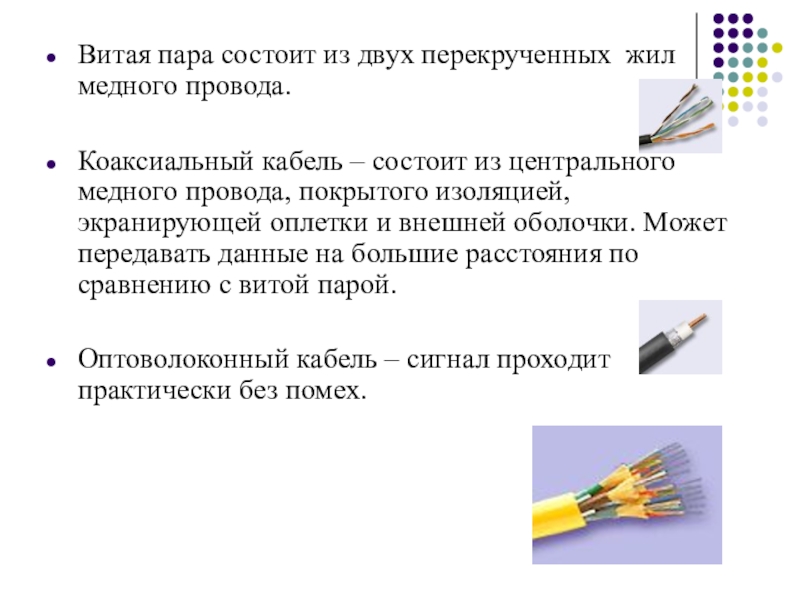

Слайд 10Витая пара состоит из двух перекрученных жил медного провода.

Коаксиальный кабель –

состоит из центрального медного провода, покрытого изоляцией, экранирующей оплетки и внешней оболочки. Может передавать данные на большие расстояния по сравнению с витой парой.

Оптоволоконный кабель – сигнал проходит практически без помех.


Витая пара состоит из двух перекрученных жил медного провода.Коаксиальный кабель – состоит из центрального медного провода, покрытого

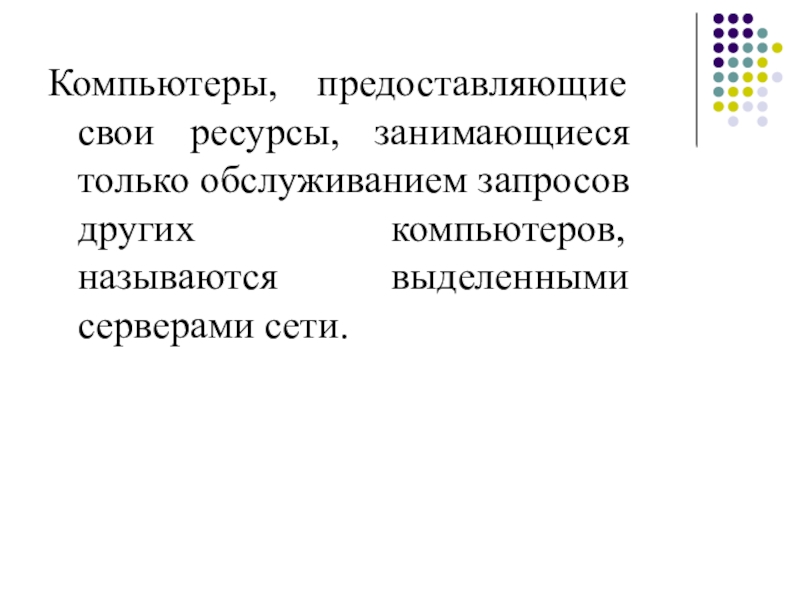

Слайд 11Компьютеры, предоставляющие свои ресурсы, занимающиеся только обслуживанием запросов других компьютеров, называются

выделенными серверами сети.

Компьютеры, предоставляющие свои ресурсы, занимающиеся только обслуживанием запросов других компьютеров, называются выделенными серверами сети.

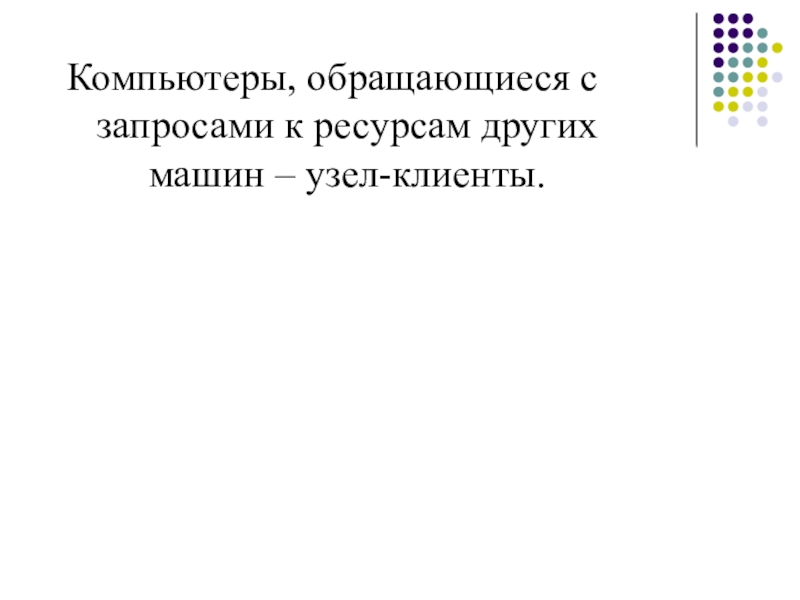

Слайд 12Компьютеры, обращающиеся с запросами к ресурсам других машин – узел-клиенты.

Компьютеры, обращающиеся с запросами к ресурсам других машин – узел-клиенты.

Слайд 13Принципы построения компьютерных сетей
Топология сети – схема соединения физических компонентов сети,

и, в свою очередь обуславливает логическую структуру сети, т.е. путь прохождения сетевых данных через физические компоненты.
Принципы построения компьютерных сетейТопология сети – схема соединения физических компонентов сети, и, в свою очередь обуславливает логическую

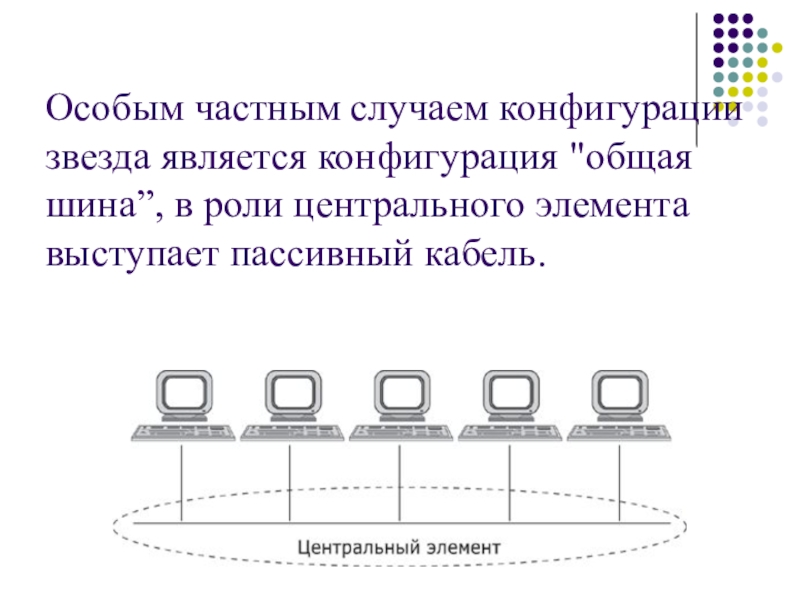

Слайд 14Особым частным случаем конфигурации звезда является конфигурация "общая шина”, в роли

центрального элемента выступает пассивный кабель.
Особым частным случаем конфигурации звезда является конфигурация

Слайд 15В сетях с кольцевой конфигурацией данные передаются по кольцу от одного

компьютера к другому.
В сетях с кольцевой конфигурацией данные передаются по кольцу от одного компьютера к другому.

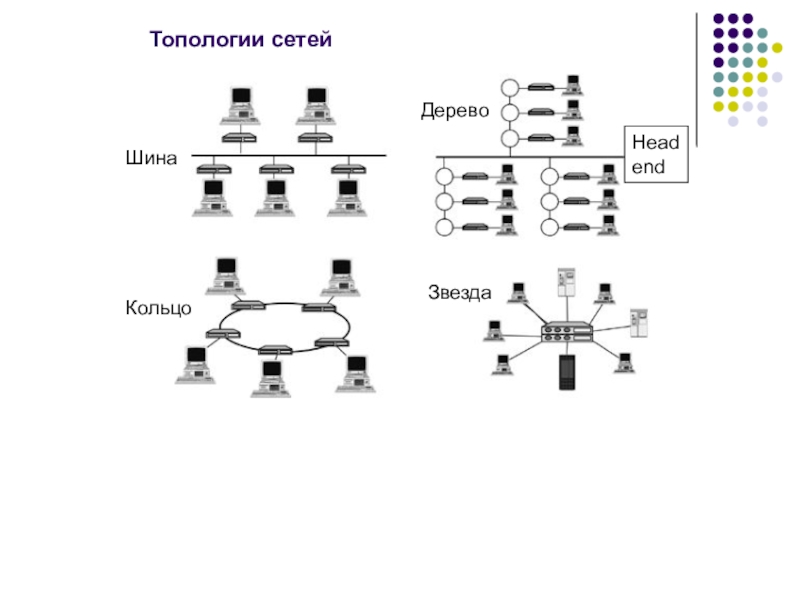

Слайд 16Топологии сетей
Дерево
Шина
Кольцо
Звезда
Head end

Топологии сетейДеревоШинаКольцоЗвездаHead end

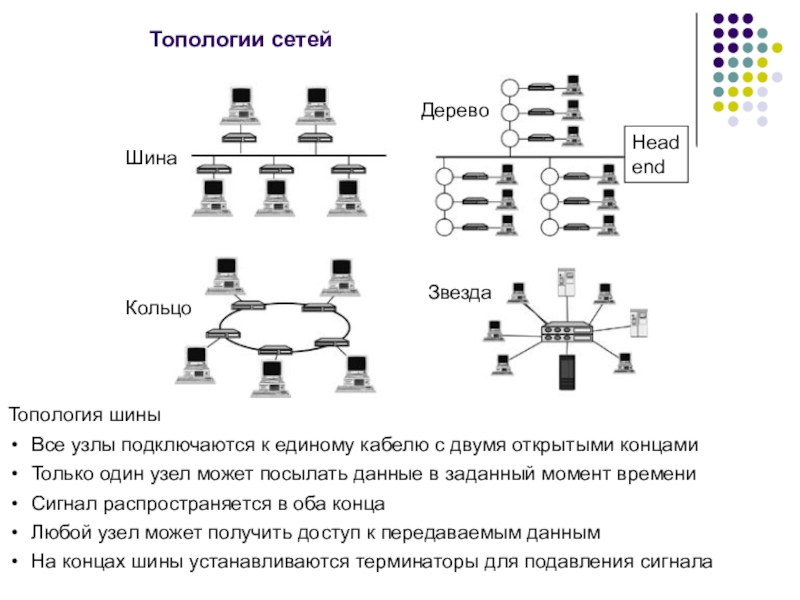

Слайд 17Топологии сетей
Дерево
Шина
Кольцо
Звезда
Топология шины
Все узлы подключаются к единому кабелю с двумя открытыми

концами
Только один узел может посылать данные в заданный момент времени
Сигнал распространяется в оба конца
Любой узел может получить доступ к передаваемым данным
На концах шины устанавливаются терминаторы для подавления сигнала

Head end

Топологии сетейДеревоШинаКольцоЗвездаТопология шиныВсе узлы подключаются к единому кабелю с двумя открытыми концамиТолько один узел может посылать данные

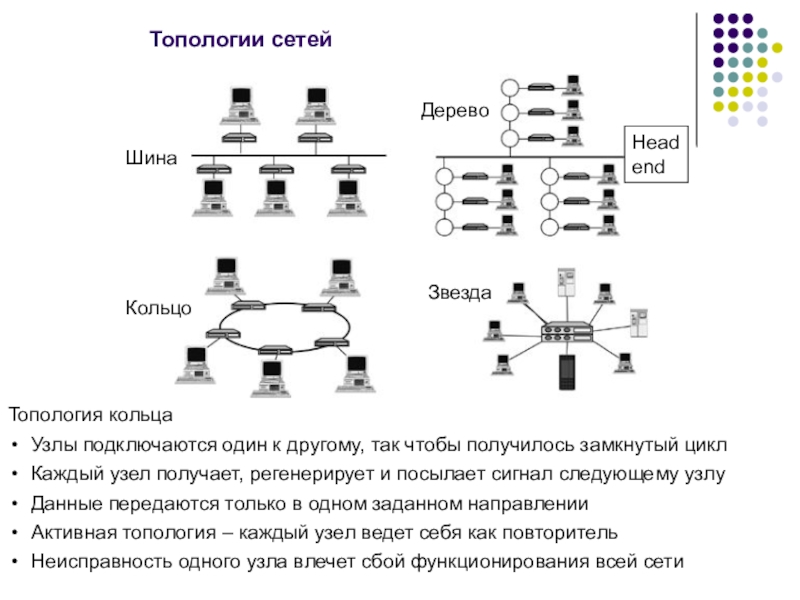

Слайд 18Топологии сетей
Дерево
Шина
Кольцо
Звезда
Топология кольца
Узлы подключаются один к другому, так чтобы получилось замкнутый

цикл
Каждый узел получает, регенерирует и посылает сигнал следующему узлу
Данные передаются только в одном заданном направлении
Активная топология – каждый узел ведет себя как повторитель
Неисправность одного узла влечет сбой функционирования всей сети

Head end

Топологии сетейДеревоШинаКольцоЗвездаТопология кольцаУзлы подключаются один к другому, так чтобы получилось замкнутый циклКаждый узел получает, регенерирует и посылает

Слайд 19Топологии сетей
Дерево
Шина
Кольцо
Звезда
Топология звезды
Все узлы подключаются к централизованному компоненту (hub – концентратор?)
Легко

изолируется неисправный узел
Высокое отношение эффективность / стоимость
Легко расширяемая
Неисправность центрального хаба влечет неисправность всей сети
Необходимо большое количество кабеля

Head end

Топологии сетейДеревоШинаКольцоЗвездаТопология звездыВсе узлы подключаются к централизованному компоненту (hub – концентратор?)Легко изолируется неисправный узелВысокое отношение эффективность /

Слайд 20Технологии передачи данных в ЛВС
Сети функционируют на основе правил, протоколов, которые

регламентируют, как адресуются сообщения, как они упаковываются для передачи по сети и т.д.
Технологии передачи данных в ЛВССети функционируют на основе правил, протоколов, которые регламентируют, как адресуются сообщения, как они

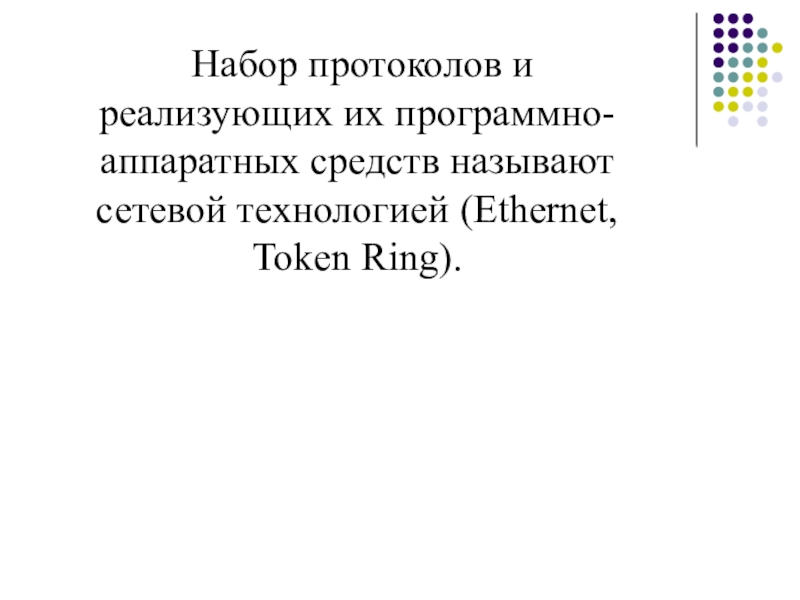

Слайд 21 Набор протоколов и реализующих их программно-аппаратных средств называют сетевой

технологией (Ethernet, Token Ring).

Набор протоколов и реализующих их программно-аппаратных средств называют сетевой технологией (Ethernet, Token Ring).

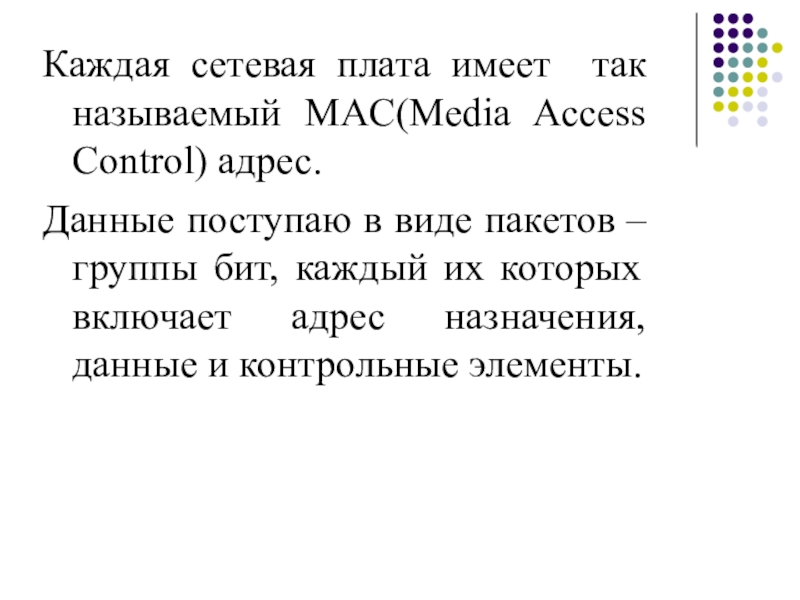

Слайд 22Каждая сетевая плата имеет так называемый MAC(Media Access Control) адрес.
Данные поступаю

в виде пакетов – группы бит, каждый их которых включает адрес назначения, данные и контрольные элементы.
Каждая сетевая плата имеет так называемый MAC(Media Access Control) адрес.Данные поступаю в виде пакетов – группы бит,

Слайд 23К какому типу топологии можно отнести структуру, образованную четырьмя связанными друг

с другом узлами (в виде квадрата)?
полносвязная
ячеистая
"кольцо"
"звезда"
К какому типу топологии можно отнести структуру, образованную четырьмя связанными друг с другом узлами (в виде квадрата)?

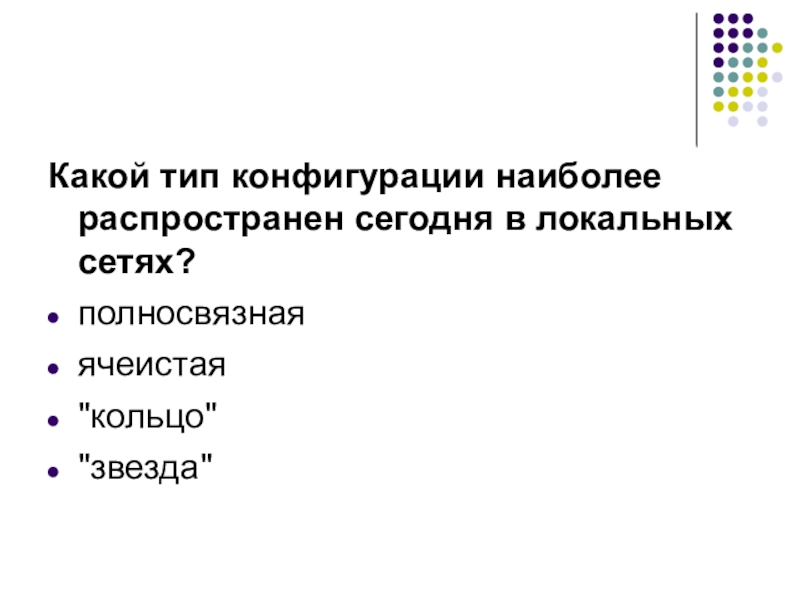

Слайд 24Какой тип конфигурации наиболее распространен сегодня в локальных сетях?
полносвязная
ячеистая


"кольцо"
"звезда"
Какой тип конфигурации наиболее распространен сегодня в локальных сетях? полносвязная ячеистая

Слайд 25Какие из утверждений по вашему мнению верные?
для связи 6 узлов

в полносвязную сеть необходимо 30 физических однонаправленных линий
для связи 6 узлов в полносвязную сеть необходимо 18 дуплексных физических каналов
для связи 6 узлов в полносвязную сеть необходимо 15 физических однонаправленных линий
для связи 6 узлов в полносвязную сеть необходимо 15 дуплексных физических каналов
Какие из утверждений по вашему мнению верные? для связи 6 узлов в полносвязную сеть необходимо 30 физических
