Презентация, доклад по информатике на тему Графический учебный исполнитель (9 класс)

ГРИС.
Работа в программном режиме.
Линейные программы для ГРИС.

управляющих алгоритмов.

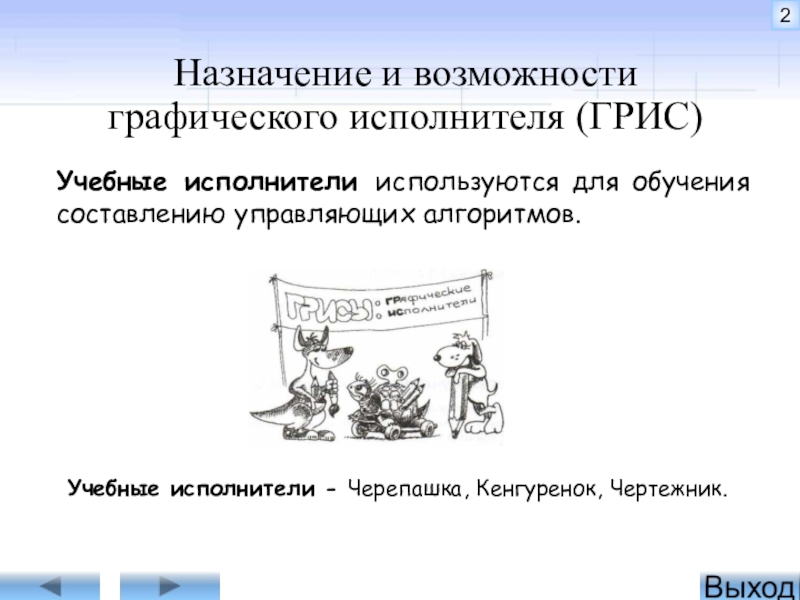

Учебные исполнители - Черепашка, Кенгуренок, Чертежник.

и рисовать на этом поле.

Обстановка, в которой действует исполнитель, называется средой исполнителя.

рисунка.

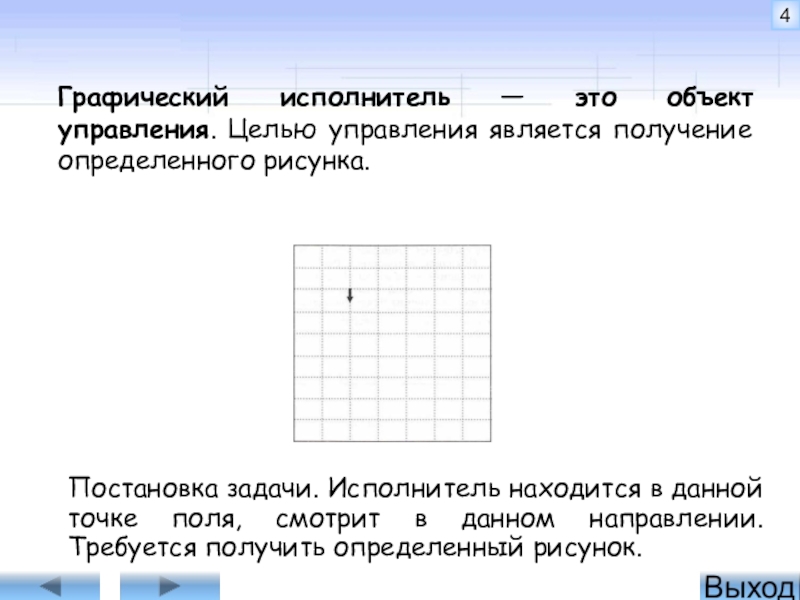

Постановка задачи. Исполнитель находится в данной точке поля, смотрит в данном направлении. Требуется получить определенный рисунок.

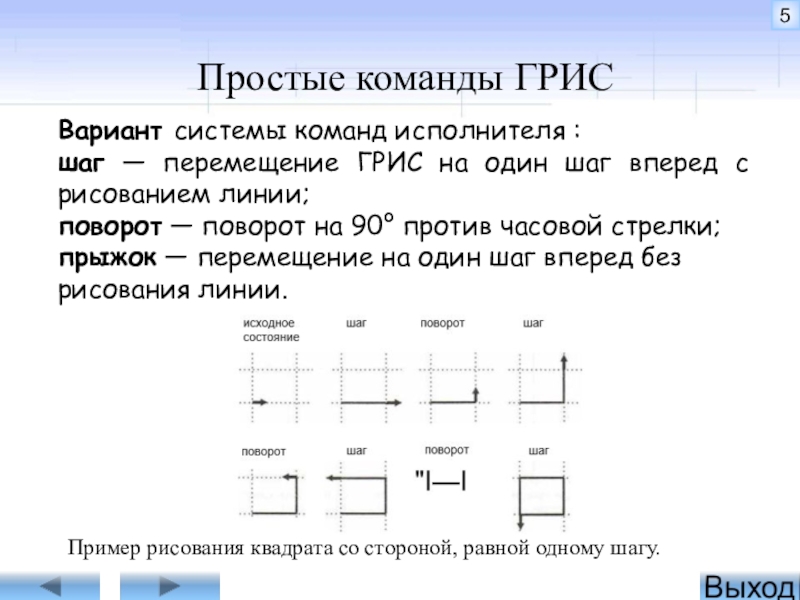

один шаг вперед с рисованием линии;
поворот — поворот на 90° против часовой стрелки;
прыжок — перемещение на один шаг вперед без рисования линии.

Пример рисования квадрата со стороной, рав­ной одному шагу.

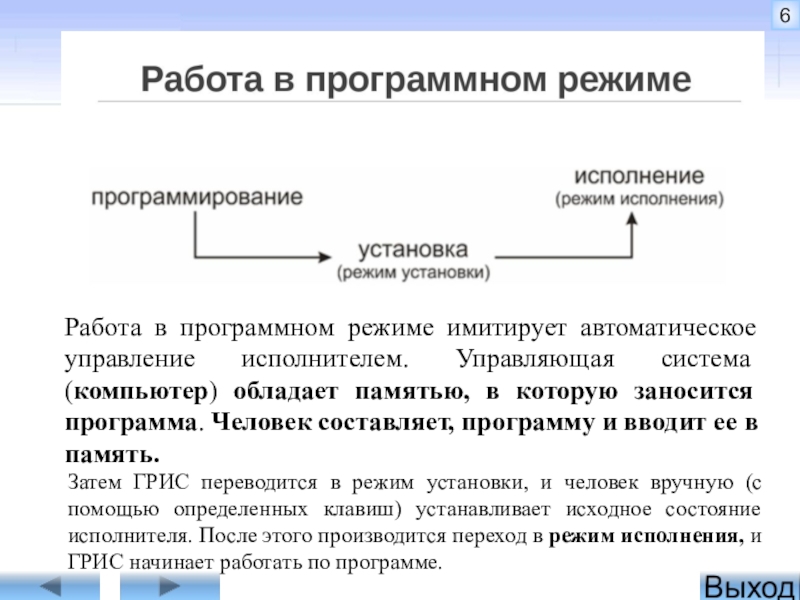

обладает памятью, в которую заносится программа. Человек составляет, про­грамму и вводит ее в память.

Затем ГРИС переводится в режим установки, и человек вручную (с помощью определенных клавиш) устанавливает исходное состояние исполнителя. После этого произ­водится переход в режим исполнения, и ГРИС начинает работать по программе.

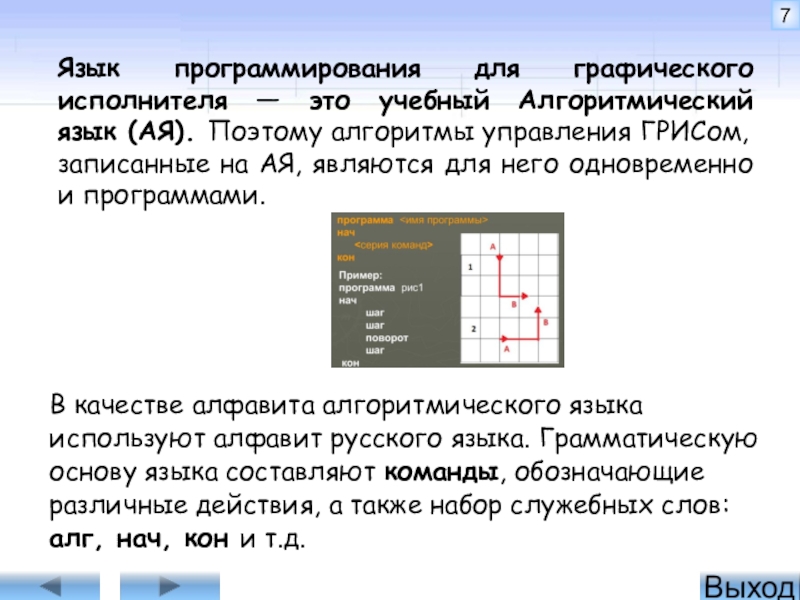

Поэтому алгоритмы управ­ления ГРИСом, записанные на АЯ, являются для него одновременно и программами.

В качестве алфавита алгоритмического языка используют алфавит русского языка. Грамматическую основу языка составляют команды, обозначающие различные действия, а также набор служебных слов: алг, нач, кон и т.д.

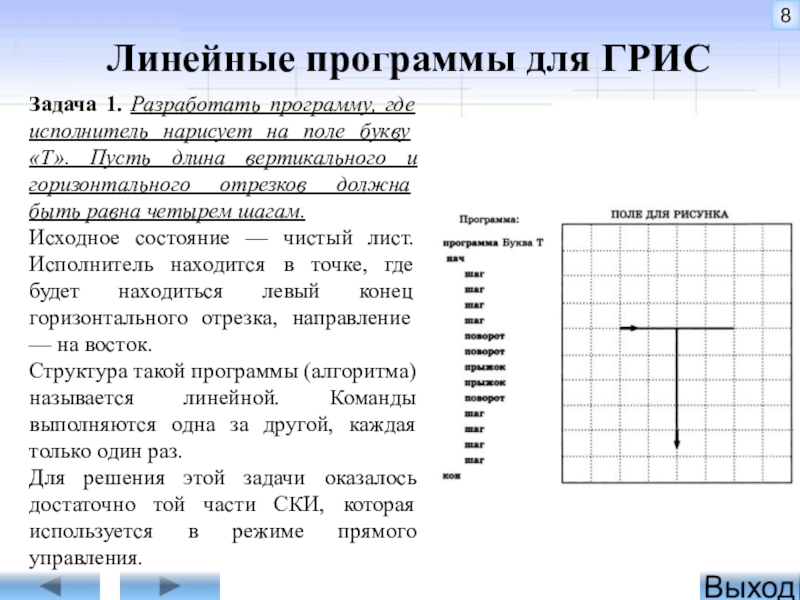

поле букву «Т». Пусть длина вертикального и горизонталь­ного отрезков должна быть равна четырем шагам.
Исходное состояние — чистый лист. Исполнитель находится в точке, где будет находиться левый конец горизонтального отрез­ка, направление — на восток.
Структура такой программы (алгоритма) называется линейной. Команды выполняются одна за другой, каждая только один раз.
Для решения этой задачи оказалось достаточно той части СКИ, которая используется в режиме прямого управления.

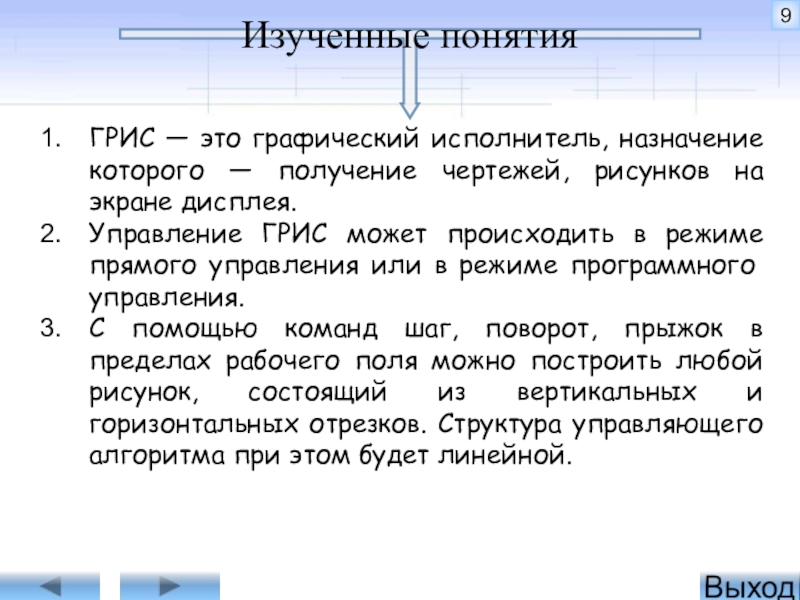

рисунков на экране дисплея.
Управление ГРИС может происходить в режиме прямого управ­ления или в режиме программного управления.
С помощью команд шаг, поворот, прыжок в пределах рабочего поля можно построить любой рисунок, состоящий из вертикальных и горизонтальных отрезков. Структура управляющего алгоритма при этом будет линейной.

чем разница между управлением в прямом и программном режимах?
Какие простые команды входят в СКИ ГРИС; как они выполняются?
В какой последовательности происходит выполнение команд в линей­ном алгоритме?
Может ли данный ГРИС нарисовать: прямоугольник, треугольник, пятиконечную звезду, буквы «Н», «X», «Р», «М»?
Составьте программы рисования символов «Е», «П», «Б», «Ч», «Ц», «Ш», а также других фигур, состоящих из горизонтальных и верти­кальных отрезков. СПИСОК ЛИТЕРАТУРЫ
Семакин И.Г., Учебник для 9 класса «Информатика»: Глава 1. Управление и алгоритмы.
