Презентация, доклад по информатике на тему Архитектура компьютера

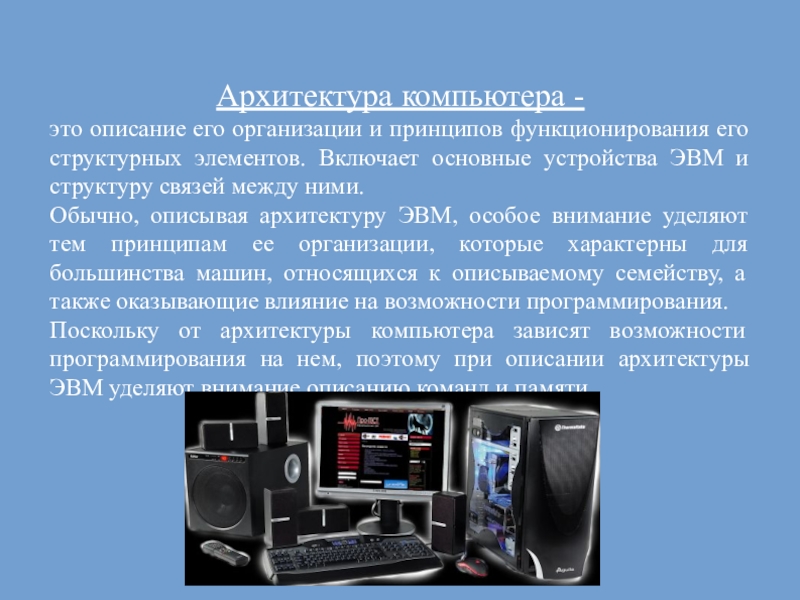

структурных элементов. Включает основные устройства ЭВМ и структуру связей между ними.
Обычно, описывая архитектуру ЭВМ, особое внимание уделяют тем принципам ее организации, которые характерны для большинства машин, относящихся к описываемому семейству, а также оказывающие влияние на возможности программирования.
Поскольку от архитектуры компьютера зависят возможности программирования на нем, поэтому при описании архитектуры ЭВМ уделяют внимание описанию команд и памяти.

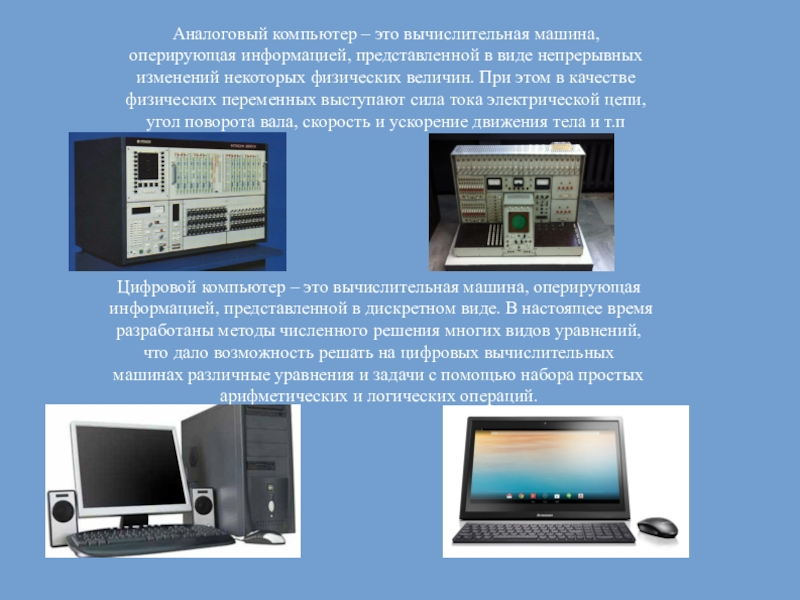

непрерывных изменений некоторых физических величин. При этом в качестве физических переменных выступают сила тока электрической цепи, угол поворота вала, скорость и ускорение движения тела и т.п

Цифровой компьютер – это вычислительная машина, оперирующая информацией, представленной в дискретном виде. В настоящее время разработаны методы численного решения многих видов уравнений, что дало возможность решать на цифровых вычислительных машинах различные уравнения и задачи с помощью набора простых арифметических и логических операций.

компьютеров:

* Увеличение количества элементов на единицу площади.
* Уменьшение размеров.
* Увеличение скорости работы.
* Снижение стоимости.
* Развитие программных средств, с одной стороны, и упрощение, стандартизация аппаратных – с другой.

времен, однако нередко обзор начинают со счетной машины Блеза Паскаля, которую он сконструировал в 1642 г. Эта машина могла выполнять лишь операции сложения и вычитания. В 70-х годах того же века Готфрид Вильгельм Лейбниц построил машину, умеющую выполнять операции не только сложения и вычитания, но и умножения и деления.

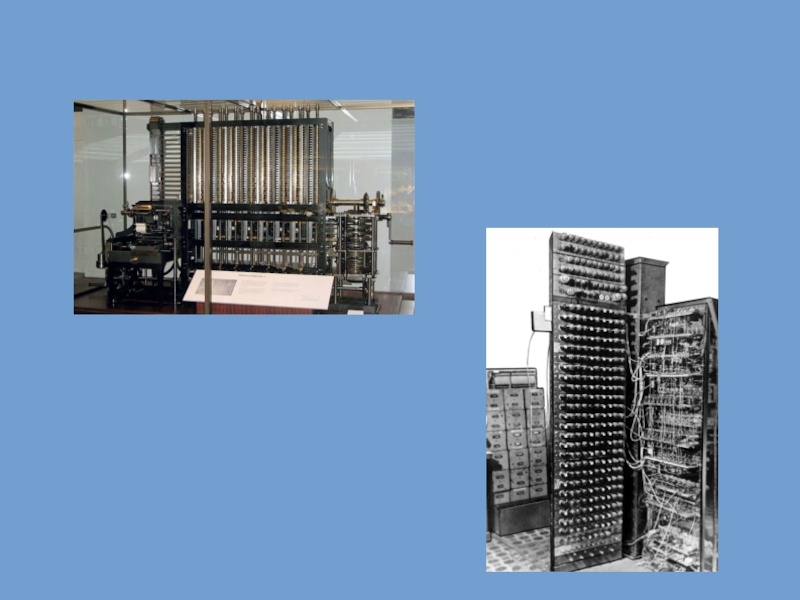

В XIX веке большой вклад в будущее развитие вычислительной техники сделал Чарльз Бэббидж. Его разностная машина, хотя и умела только складывать и вычитать, зато результаты вычислений выдавливались на медной пластине (аналог средств ввода-вывода информации). В дальнейшем описанная Бэббиджем аналитическая машина должна была выполнять все четыре основные математические операции. Аналитическая машина состояла из памяти, вычислительного механизма и устройств ввода-вывода, а главное могла выполнять различные алгоритмы. Программы для аналитической машины писала Ада Ловлейс (первый известный программист). На самом деле машина не была реализована в то время из-за технических и финансовых сложностей. Мир отставал от хода мыслей Бэббиджа.

Чарльз Беббидж

Ада Ловлейс

правительства (в разработке принимал участие Алан Тьюринг). Это первый в мире электронный компьютер, хотя и не оказавший влияние на развитие компьютерной техники (из-за своей секретности), но помог победить во Второй мировой войне.

Эниак. Создатели: Джон Моушли и Дж. Преспер Экерт. Вес машины 30 тонн. Минусы: использование десятичной системы счисления; множество переключателей и кабелей.

рынке в течение 10 лет.

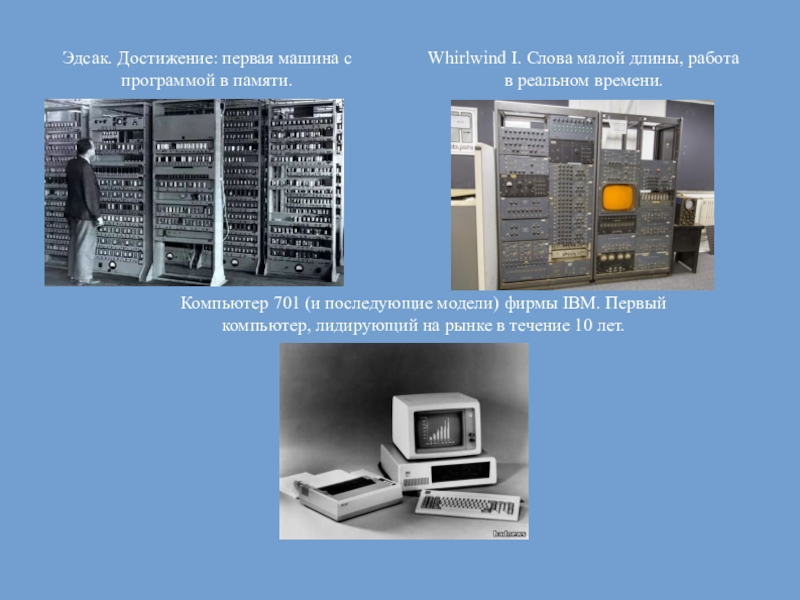

Эдсак. Достижение: первая машина с программой в памяти.

Whirlwind I. Слова малой длины, работа в реальном времени.

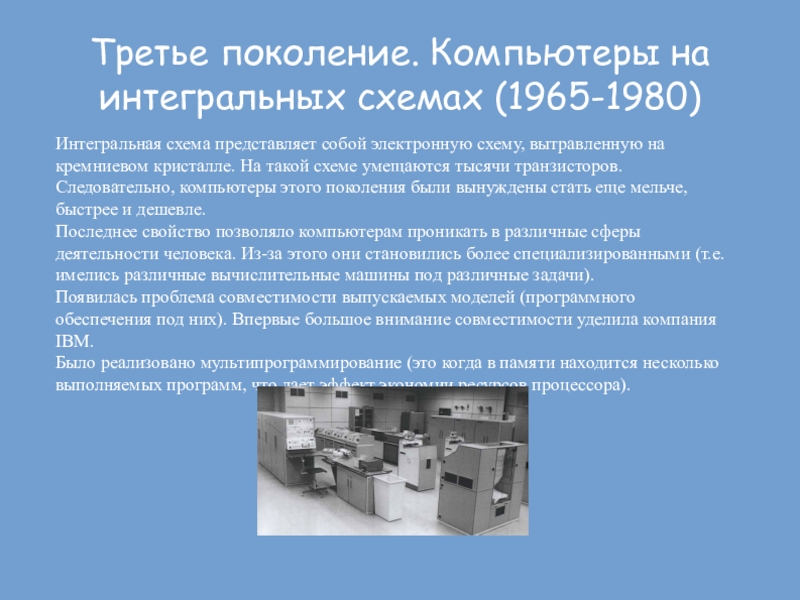

схему, вытравленную на кремниевом кристалле. На такой схеме умещаются тысячи транзисторов. Следовательно, компьютеры этого поколения были вынуждены стать еще мельче, быстрее и дешевле.
Последнее свойство позволяло компьютерам проникать в различные сферы деятельности человека. Из-за этого они становились более специализированными (т.е. имелись различные вычислительные машины под различные задачи).
Появилась проблема совместимости выпускаемых моделей (программного обеспечения под них). Впервые большое внимание совместимости уделила компания IBM.
Было реализовано мультипрограммирование (это когда в памяти находится несколько выполняемых программ, что дает эффект экономии ресурсов процессора).

размещать на одном кристалле не одну интегральную схему, а тысячи. Быстродействие компьютеров увеличилось значительно. Компьютеры продолжали дешеветь и теперь их покупали даже отдельные личности, что ознаменовало так называемую эру персональных компьютеров. Но отдельная личность чаще всего не была профессиональным программистом. Следовательно, потребовалось развитие программного обеспечения, чтобы личность могла использовать компьютер в соответствие со своей фантазией.
В конце 70-х – начале 80-х популярностью пользовался компьютера Apple, разработанный Стивом Джобсом и Стивом Возняком. Позднее в массовое производство был запущен персональный компьютер IBM PC на процессоре Intel.
Позднее появились суперскалярные процессоры, способные выполнять множество команд одновременно, а также 64-разрядные компьютеры.

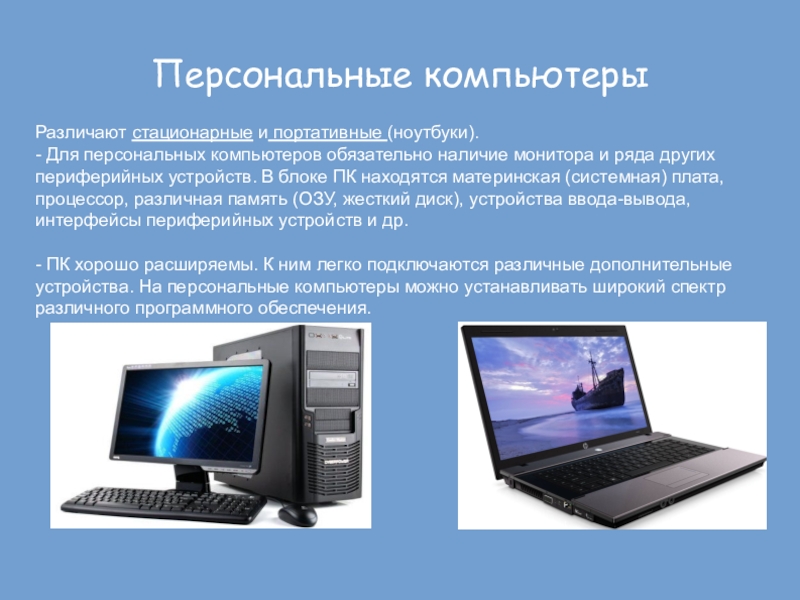

монитора и ряда других периферийных устройств. В блоке ПК находятся материнская (системная) плата, процессор, различная память (ОЗУ, жесткий диск), устройства ввода-вывода, интерфейсы периферийных устройств и др.

- ПК хорошо расширяемы. К ним легко подключаются различные дополнительные устройства. На персональные компьютеры можно устанавливать широкий спектр различного программного обеспечения.

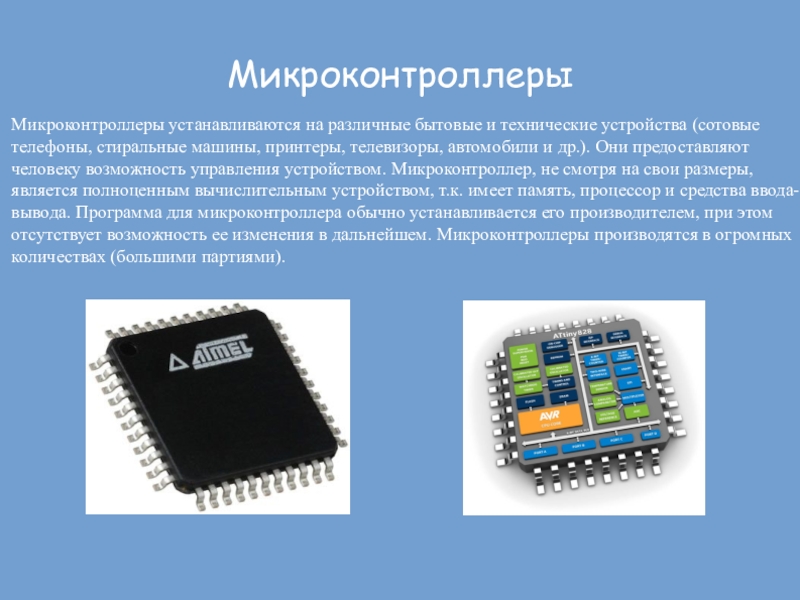

машины, принтеры, телевизоры, автомобили и др.). Они предоставляют человеку возможность управления устройством. Микроконтроллер, не смотря на свои размеры, является полноценным вычислительным устройством, т.к. имеет память, процессор и средства ввода-вывода. Программа для микроконтроллера обычно устанавливается его производителем, при этом отсутствует возможность ее изменения в дальнейшем. Микроконтроллеры производятся в огромных количествах (большими партиями).

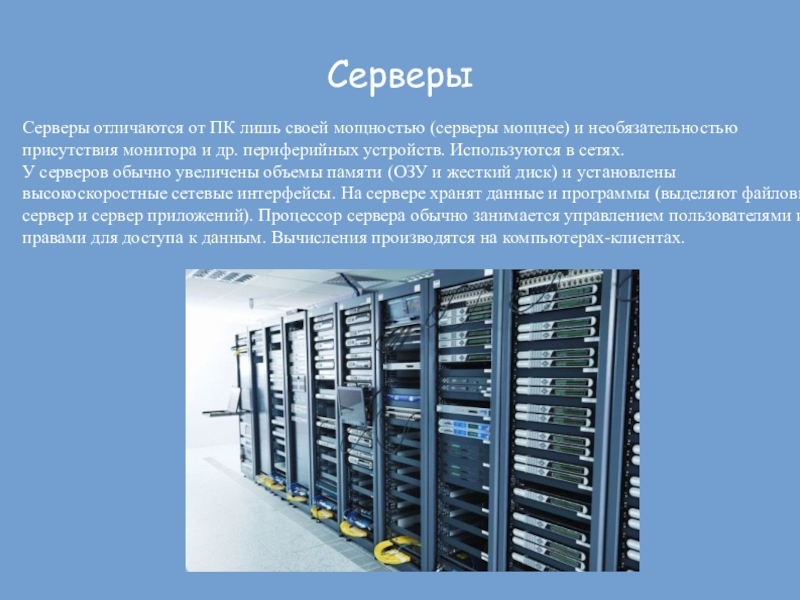

присутствия монитора и др. периферийных устройств. Используются в сетях.
У серверов обычно увеличены объемы памяти (ОЗУ и жесткий диск) и установлены высокоскоростные сетевые интерфейсы. На сервере хранят данные и программы (выделяют файловый сервер и сервер приложений). Процессор сервера обычно занимается управлением пользователями и правами для доступа к данным. Вычисления производятся на компьютерах-клиентах.

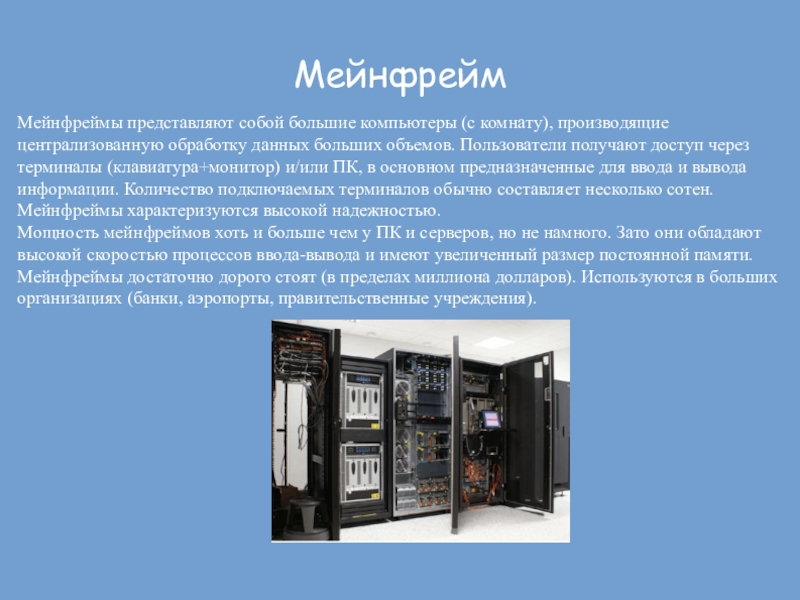

больших объемов. Пользователи получают доступ через терминалы (клавиатура+монитор) и/или ПК, в основном предназначенные для ввода и вывода информации. Количество подключаемых терминалов обычно составляет несколько сотен.
Мейнфреймы характеризуются высокой надежностью.
Мощность мейнфреймов хоть и больше чем у ПК и серверов, но не намного. Зато они обладают высокой скоростью процессов ввода-вывода и имеют увеличенный размер постоянной памяти.
Мейнфреймы достаточно дорого стоят (в пределах миллиона долларов). Используются в больших организациях (банки, аэропорты, правительственные учреждения).

Г. Голдстайн и А. Беркс в своей совместной статье изложили новые принципы построения и функционирования ЭВМ. В последствие на основе этих принципов производились первые два поколения компьютеров. В более поздних поколениях происходили некоторые изменения, хотя принципы Неймана актуальны и сегодня.
По сути, Нейману удалось обобщить научные разработки и открытия многих других ученых и сформулировать на их основе принципиально новое.

Джон фон Нейман

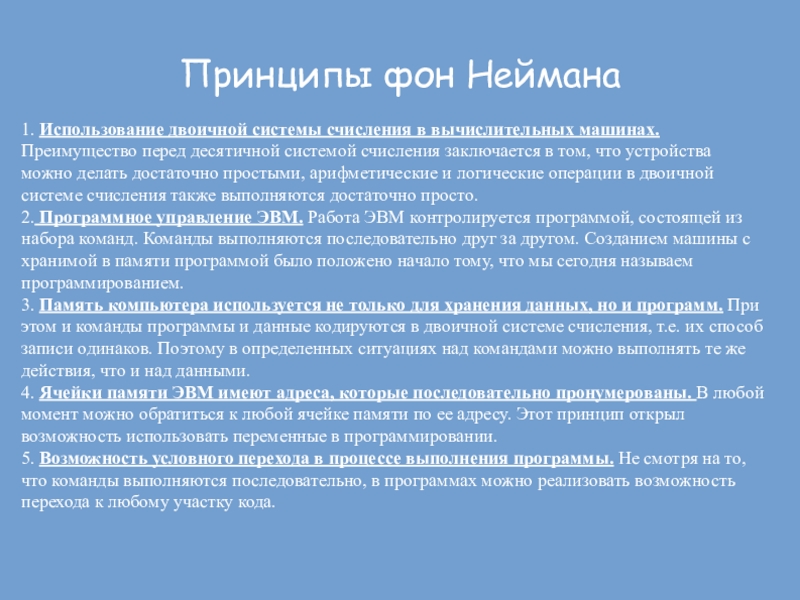

перед десятичной системой счисления заключается в том, что устройства можно делать достаточно простыми, арифметические и логические операции в двоичной системе счисления также выполняются достаточно просто.
2. Программное управление ЭВМ. Работа ЭВМ контролируется программой, состоящей из набора команд. Команды выполняются последовательно друг за другом. Созданием машины с хранимой в памяти программой было положено начало тому, что мы сегодня называем программированием.
3. Память компьютера используется не только для хранения данных, но и программ. При этом и команды программы и данные кодируются в двоичной системе счисления, т.е. их способ записи одинаков. Поэтому в определенных ситуациях над командами можно выполнять те же действия, что и над данными.
4. Ячейки памяти ЭВМ имеют адреса, которые последовательно пронумерованы. В любой момент можно обратиться к любой ячейке памяти по ее адресу. Этот принцип открыл возможность использовать переменные в программировании.
5. Возможность условного перехода в процессе выполнения программы. Не смотря на то, что команды выполняются последовательно, в программах можно реализовать возможность перехода к любому участку кода.

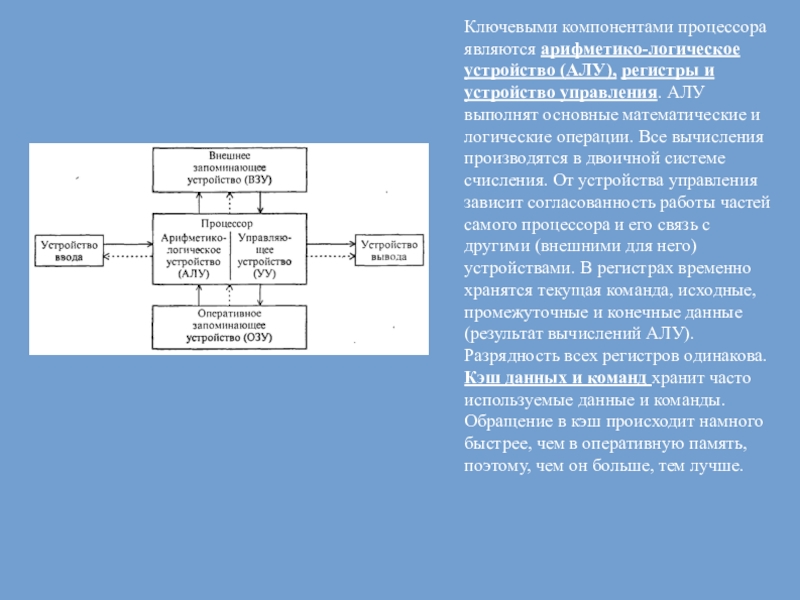

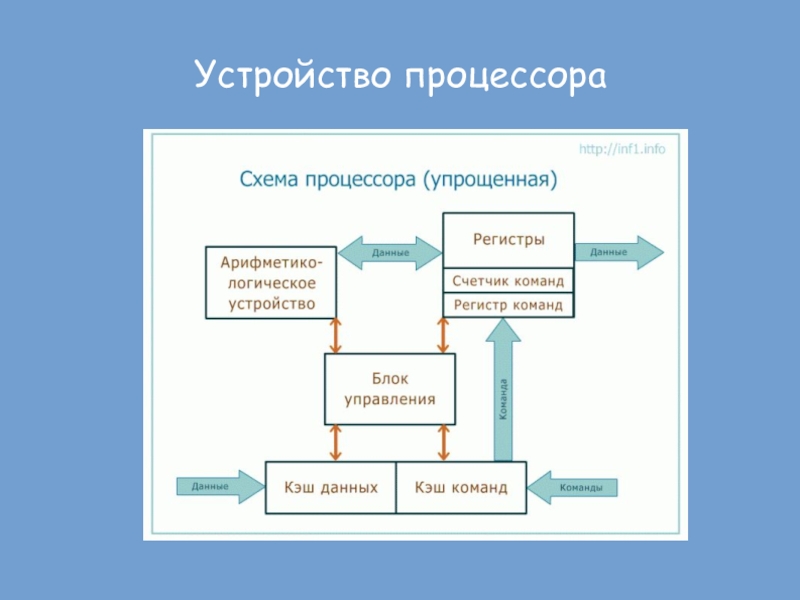

АЛУ выполнят основные математические и логические операции. Все вычисления производятся в двоичной системе счисления. От устройства управления зависит согласованность работы частей самого процессора и его связь с другими (внешними для него) устройствами. В регистрах временно хранятся текущая команда, исходные, промежуточные и конечные данные (результат вычислений АЛУ). Разрядность всех регистров одинакова.
Кэш данных и команд хранит часто используемые данные и команды. Обращение в кэш происходит намного быстрее, чем в оперативную память, поэтому, чем он больше, тем лучше.

Ранее измерялось в мегагерцах (МГц). 1МГц = 1 миллиону тактов в секунду.
Процессор «общается» с другими устройствами (оперативной памятью) с помощью шин данных, адреса и управления. Разрядность шин всегда кратна 8 (понятно почему, если мы имеем дело с байтами), изменчива в ходе исторического развития компьютерной техники и различна для разных моделей, а также не одинакова для шины данных и адресной шины.
Разрядность шины данных говорит о том, какое количество информации (сколько байт) можно передать за раз (за такт). От разрядности шины адреса зависит максимальный объем оперативной памяти, с которым процессор может работать вообще.
На мощность (производительность) процессора влияют не только его тактовая частота и разрядность шины данных, также важное значение имеет объем кэш-памяти.

которыми работает процессор в данный момент. На оперативную память накладываются жесткие ограничения по скорости чтения и записи информации. Современные типы оперативной памяти не могут сохранять свое содержимое после выключения питания компьютера.

служит для хранения программ, которые должны быть доступны компьютеру сразу после включения, еще до загрузки операционной системы. В постоянной памяти хранится программа первоначального тестирования, BIOS (базовая система ввода-вывода) компьютера. На отдельных микросхемах ROM, размешенных на платах расширения (видеокартах, сетевых адаптерах), хранятся BIOS этих плат.

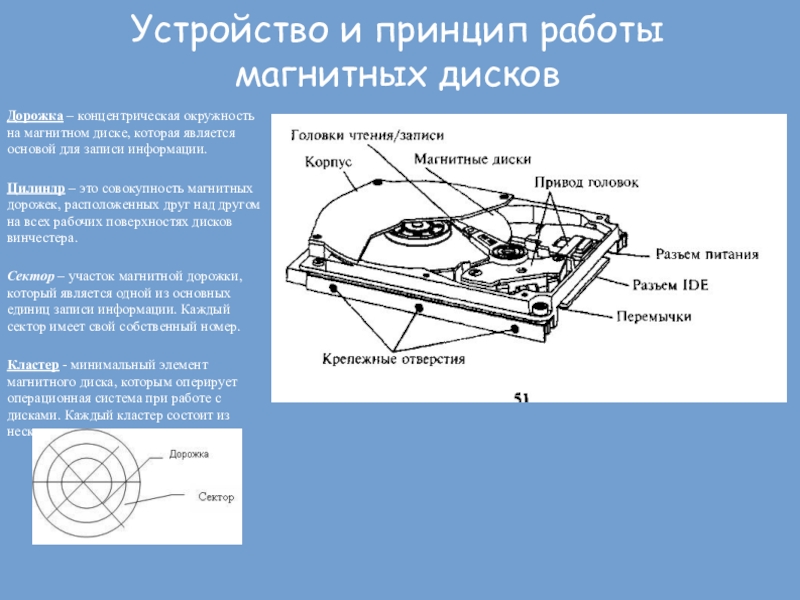

диске, которая является основой для записи информации.

Цилиндр – это совокупность магнитных дорожек, расположенных друг над другом на всех рабочих поверхностях дисков винчестера.

Сектор – участок магнитной дорожки, который является одной из основных единиц записи информации. Каждый сектор имеет свой собственный номер.

Кластер - минимальный элемент магнитного диска, которым оперирует операционная система при работе с дисками. Каждый кластер состоит из нескольких секторов.

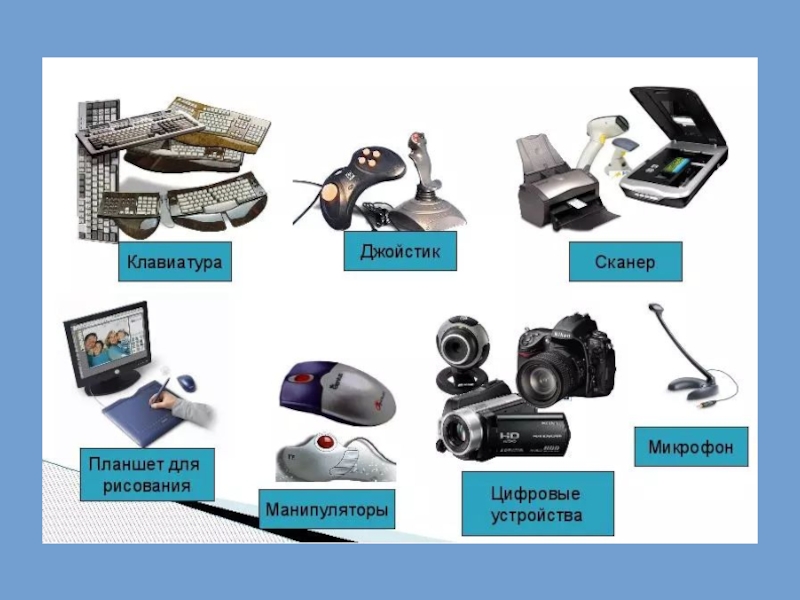

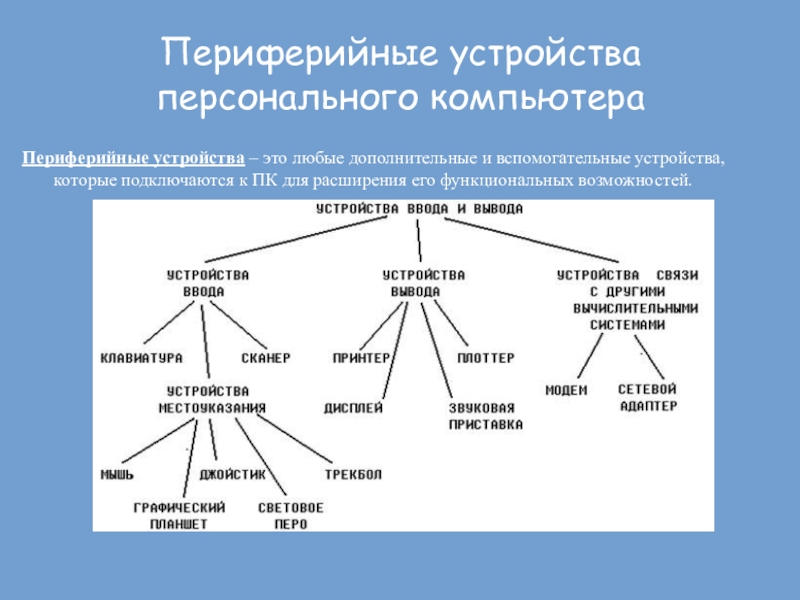

устройства, которые подключаются к ПК для расширения его функциональных возможностей.

и графической информации. Принтеры, как правило, работают с бумагой формата А4 или А3. Наиболее распространены на сегодняшний день лазерные и струйные принтеры, матричные принтеры уже вышли из обихода

В матричных принтерах печатающая головка состояла из ряда тонких металлических иголок, которые при движении вдоль строки в нужный момент ударяли через красящую ленту, и тем самым обеспечивали формирование символов и изображения. Матричные принтеры обладали низкими скоростью и качеством печати.

В струйных принтерах краска под давлением выбрасывается из отверстий (сопел) в печатающей головке и затем прилипает к бумаге. При этом формирование изображения происходит как бы из отдельных точек - "клякс". Для струйных принтеров характерна высокая стоимость расходных материалов.

В лазерных принтерах луч лазера, пробегая по барабану, электризует его, а наэлектризованный барабан притягивает частицы сухой краски, после чего изображение переносится с барабана на бумагу. Далее лист бумаги проходит через тепловой барабан и под действием тепла краска фиксируется на бумаге. Лазерные принтеры обладают высокими скоростью и качеством печати.
