Презентация, доклад по информатике Локальные сети

Сетевые топологии Все компьютеры в локальной сети соединены между собой.Расположение линий связи относительно узлов и подключение узлов к сети называется  топологией. В зависимости от топологии различают сети: звезда, шина, кольцо.

Слайд 1 Локальные сети
Информатика 8 класс.
Автор Сметанин А.В.

Локальные сети Информатика 8 класс.Автор Сметанин А.В.

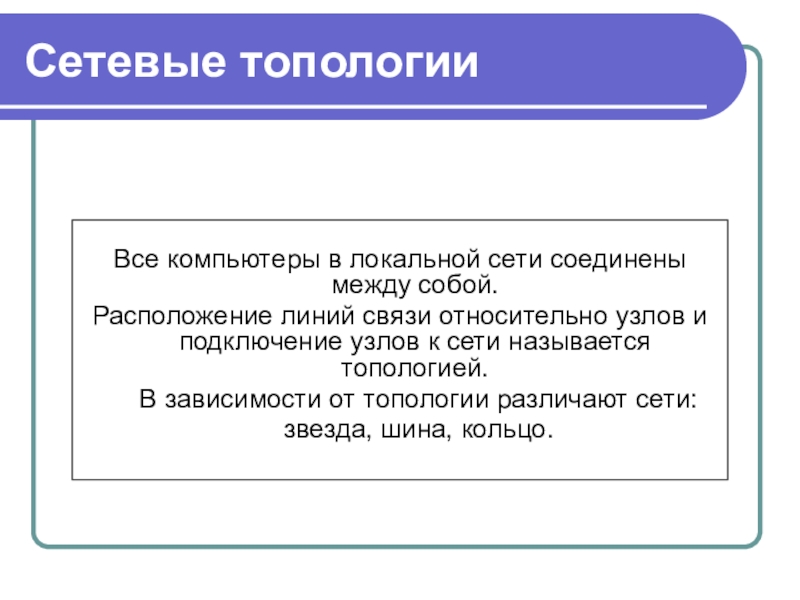

Слайд 2Сетевые топологии

Все компьютеры в локальной сети соединены между

собой.
Расположение линий связи относительно узлов и подключение узлов к сети называется  топологией.
В зависимости от топологии различают сети:
звезда, шина, кольцо.



Сетевые топологии   Все компьютеры в локальной сети соединены между собой.Расположение линий связи относительно узлов и

Слайд 3Топология «звезда»
Самой распространенной является топология типа “звезда”

Топология «звезда»Самой распространенной является топология типа “звезда”

Слайд 4Как это работает
все компьютеры с помощью сегментов кабеля подключаются

к центральному компоненту - концентратору. Сигнал от передающего компьютера поступает через концентратор ко всем остальным.
Как это работает  все компьютеры с помощью сегментов кабеля подключаются к центральному компоненту - концентратору. Сигнал

Слайд 5Преимущества и недостатки сетей топологии звезда:
Преимущества:
- легко подключить новый ПК;
-

имеется возможность централизованного управления;
- сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК.
Недостатки:
- отказ хаба влияет на работу всей сети;
- большой расход кабеля;

Преимущества и недостатки сетей топологии звезда: Преимущества:- легко подключить новый ПК;- имеется возможность централизованного управления;- сеть устойчива

Слайд 6«Шинная» топология
используется один кабель, именуемый магистралью, к которому

подключены все компьютеры сети. Данная топология является наиболее простой и распространенной реализацией сети.
«Шинная» топология   используется один кабель, именуемый магистралью, к которому подключены все компьютеры сети. Данная топология

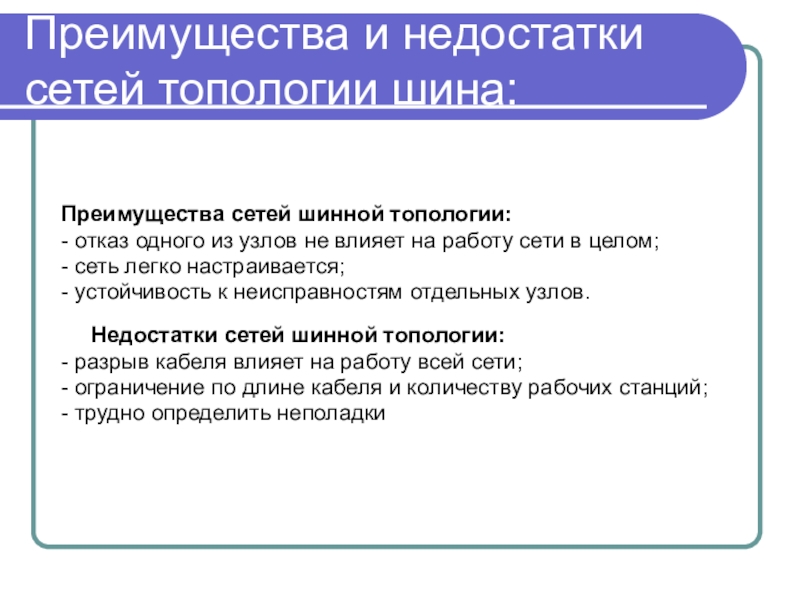

Слайд 7Преимущества и недостатки сетей топологии шина:
Преимущества сетей шинной топологии:
- отказ одного

из узлов не влияет на работу сети в целом;
- сеть легко настраивается;
- устойчивость к неисправностям отдельных узлов. Недостатки сетей шинной топологии:
- разрыв кабеля влияет на работу всей сети;
- ограничение по длине кабеля и количеству рабочих станций;
- трудно определить неполадки
Преимущества и недостатки сетей топологии шина:Преимущества сетей шинной топологии:- отказ одного из узлов не влияет на работу

Слайд 8Топология «кольцо»
Компьютеры подключаются к кабелю. Сигналы передаются по кольцу

в одном направлении и проходят через каждый компьютер.
Топология «кольцо»  Компьютеры подключаются к кабелю. Сигналы передаются по кольцу в одном направлении и проходят через

Слайд 9Преимущества и недостатки сетей топологии «кольцо»

Такую сеть очень легко создать и

настроить.
Основной недостаток - повреждение линии в одном месте или отказ компьютера приводит к отказу всей сети. В основном топология “кольцо” не применяется из-за своей ненадёжности.
Преимущества и недостатки сетей топологии «кольцо»Такую сеть очень легко создать и настроить.  Основной недостаток - повреждение

Слайд 10Вопросы
Какие бывают топологии
Перечислите основные достоинства различных топологий
Перечислите основные недостатки различных топологий

Интернет

ресурсы:
Ethernet LAN Construction
[Last accessed 30.10.2001]
http://www.nbuv.gov.ua
ВопросыКакие бывают топологииПеречислите основные достоинства различных топологийПеречислите основные недостатки различных топологийИнтернет ресурсы:Ethernet LAN Construction[Last accessed 30.10.2001]http://www.nbuv.gov.ua
