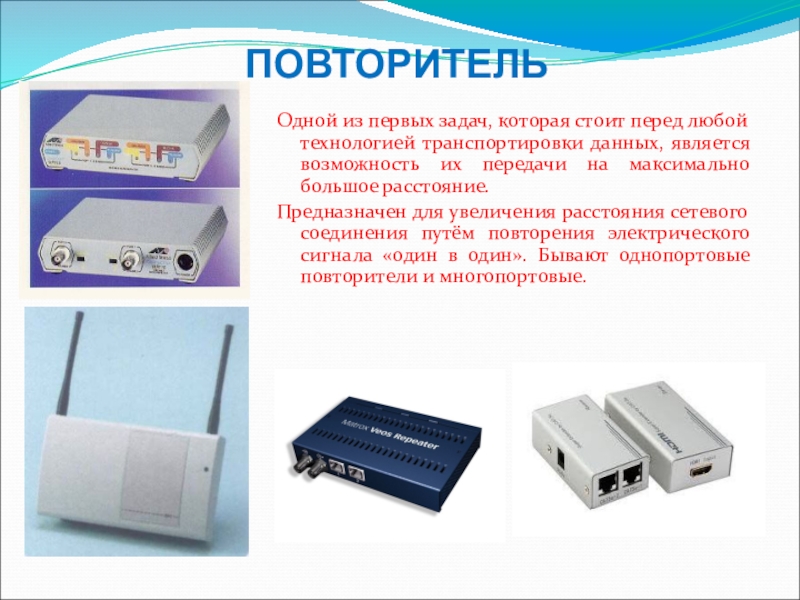

является возможность их передачи на максимально большое расстояние.
Предназначен для увеличения расстояния сетевого соединения путём повторения электрического сигнала «один в один». Бывают однопортовые повторители и многопортовые.

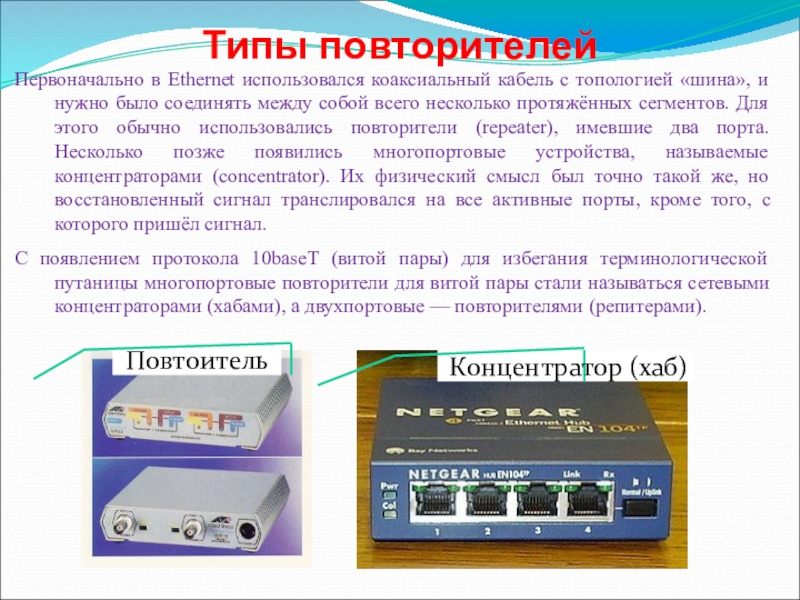

нужно было соединять между собой всего несколько протяжённых сегментов. Для этого обычно использовались повторители (repeater), имевшие два порта. Несколько позже появились многопортовые устройства, называемые концентраторами (concentrator). Их физический смысл был точно такой же, но восстановленный сигнал транслировался на все активные порты, кроме того, с которого пришёл сигнал.
С появлением протокола 10baseT (витой пары) для избегания терминологической путаницы многопортовые повторители для витой пары стали называться сетевыми концентраторами (хабами), а двухпортовые — повторителями (репитерами).

Повтоитель

Концентратор (хаб)

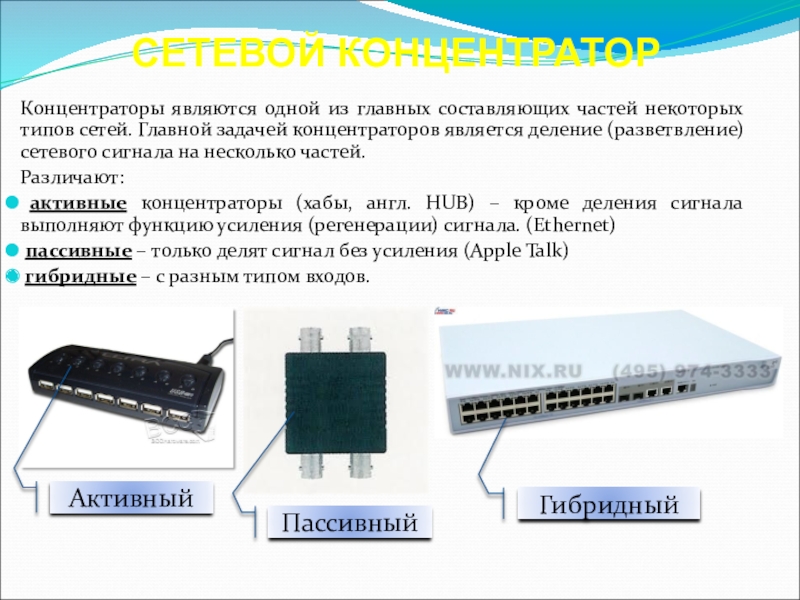

Главной задачей концентраторов является деление (разветвление) сетевого сигнала на несколько частей.
Различают:
активные концентраторы (хабы, англ. HUB) – кроме деления сигнала выполняют функцию усиления (регенерации) сигнала. (Ethernet)
пассивные – только делят сигнал без усиления (Apple Talk)
гибридные – с разным типом входов.

Активный

Пассивный

Гибридный

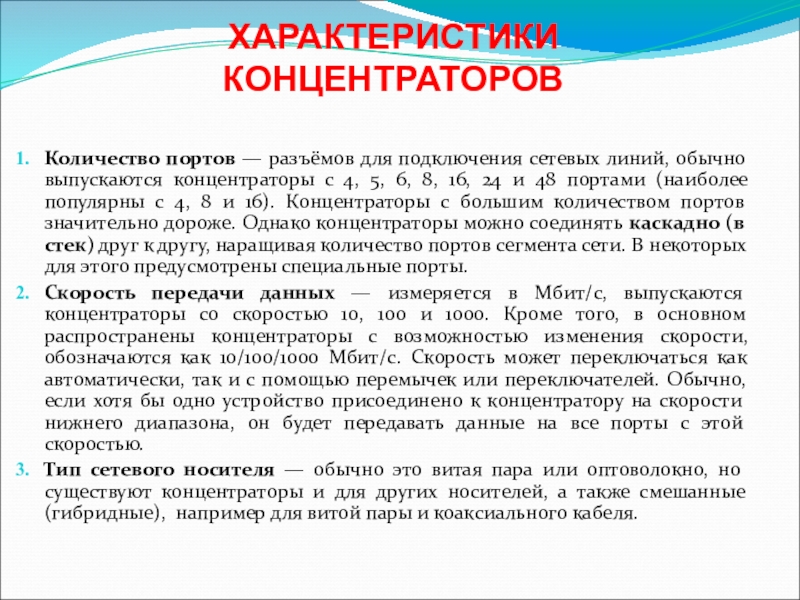

концентраторы с 4, 5, 6, 8, 16, 24 и 48 портами (наиболее популярны с 4, 8 и 16). Концентраторы с большим количеством портов значительно дороже. Однако концентраторы можно соединять каскадно (в стек) друг к другу, наращивая количество портов сегмента сети. В некоторых для этого предусмотрены специальные порты.
Скорость передачи данных — измеряется в Мбит/с, выпускаются концентраторы со скоростью 10, 100 и 1000. Кроме того, в основном распространены концентраторы с возможностью изменения скорости, обозначаются как 10/100/1000 Мбит/с. Скорость может переключаться как автоматически, так и с помощью перемычек или переключателей. Обычно, если хотя бы одно устройство присоединено к концентратору на скорости нижнего диапазона, он будет передавать данные на все порты с этой скоростью.
Тип сетевого носителя — обычно это витая пара или оптоволокно, но существуют концентраторы и для других носителей, а также смешанные (гибридные), например для витой пары и коаксиального кабеля.

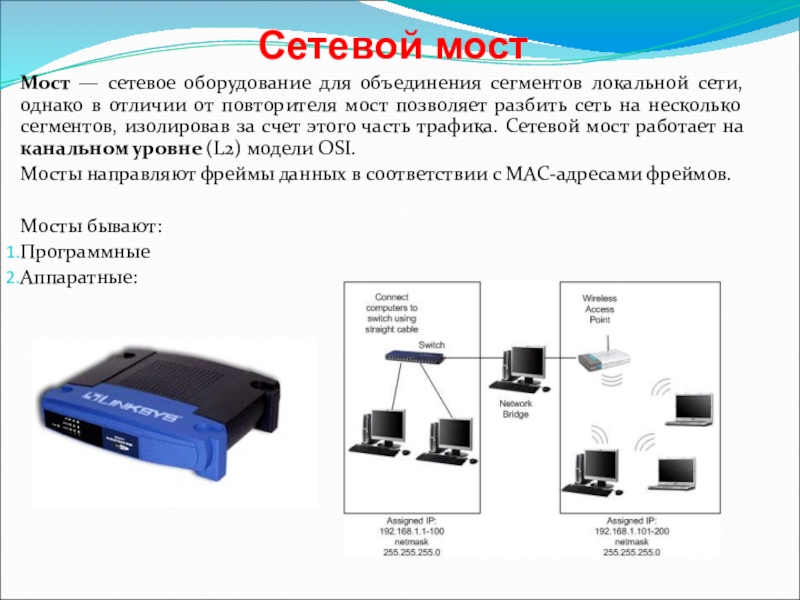

в отличии от повторителя мост позволяет разбить сеть на несколько сегментов, изолировав за счет этого часть трафика. Сетевой мост работает на канальном уровне (L2) модели OSI.
Мосты направляют фреймы данных в соответствии с MAC-адресами фреймов.

Мосты бывают:
Программные
Аппаратные:

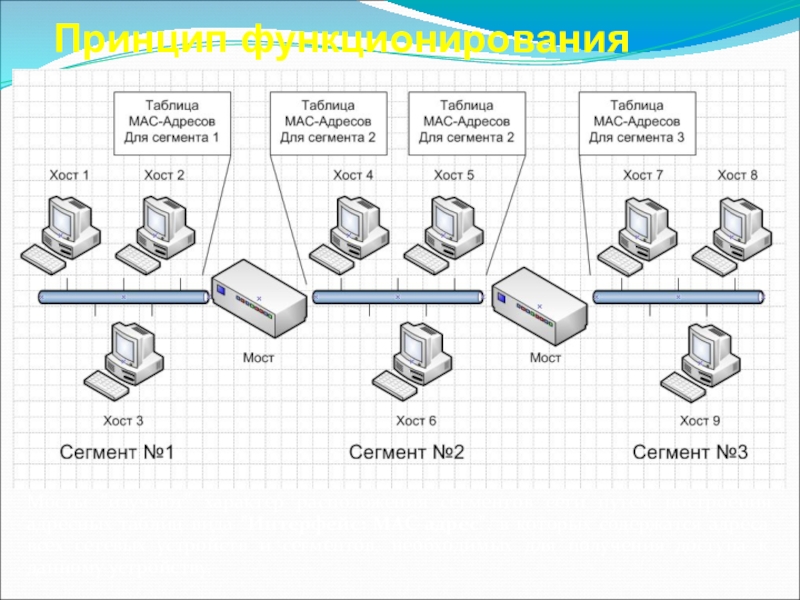

вида "Интерфейс: MAC-адрес", в которых содержатся адреса всех сетевых устройств и сегментов, необходимых для получения доступа к данному устройству.

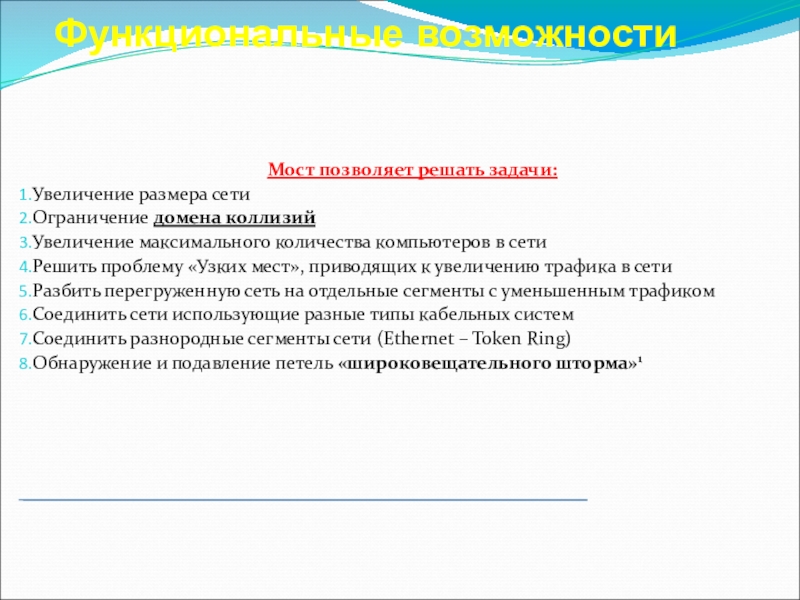

компьютеров в сети
Решить проблему «Узких мест», приводящих к увеличению трафика в сети
Разбить перегруженную сеть на отдельные сегменты с уменьшенным трафиком
Соединить сети использующие разные типы кабельных систем
Соединить разнородные сегменты сети (Ethernet – Token Ring)
Обнаружение и подавление петель «широковещательного шторма»1

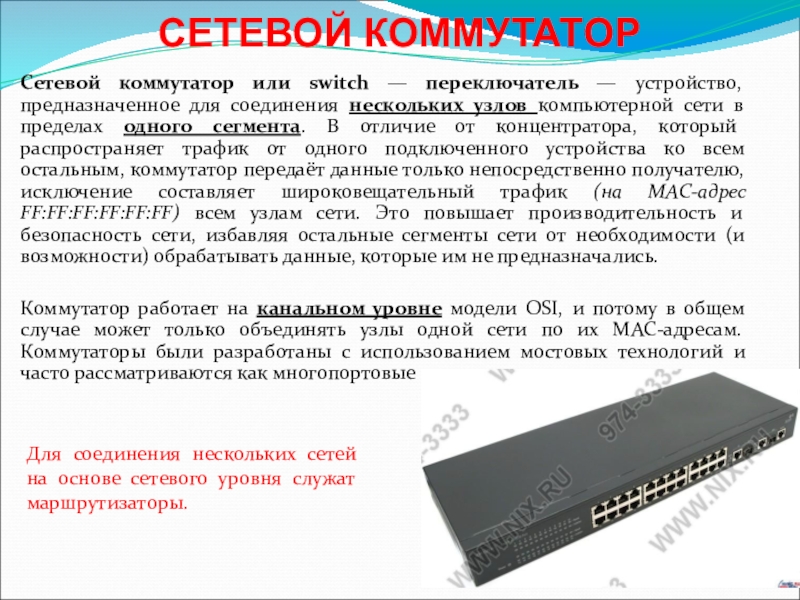

соединения нескольких узлов компьютерной сети в пределах одного сегмента. В отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передаёт данные только непосредственно получателю, исключение составляет широковещательный трафик (на MAC-адрес FF:FF:FF:FF:FF:FF) всем узлам сети. Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости (и возможности) обрабатывать данные, которые им не предназначались.

Коммутатор работает на канальном уровне модели OSI, и потому в общем случае может только объединять узлы одной сети по их MAC-адресам. Коммутаторы были разработаны с использованием мостовых технологий и часто рассматриваются как многопортовые мосты.

Для соединения нескольких сетей на основе сетевого уровня служат маршрутизаторы.

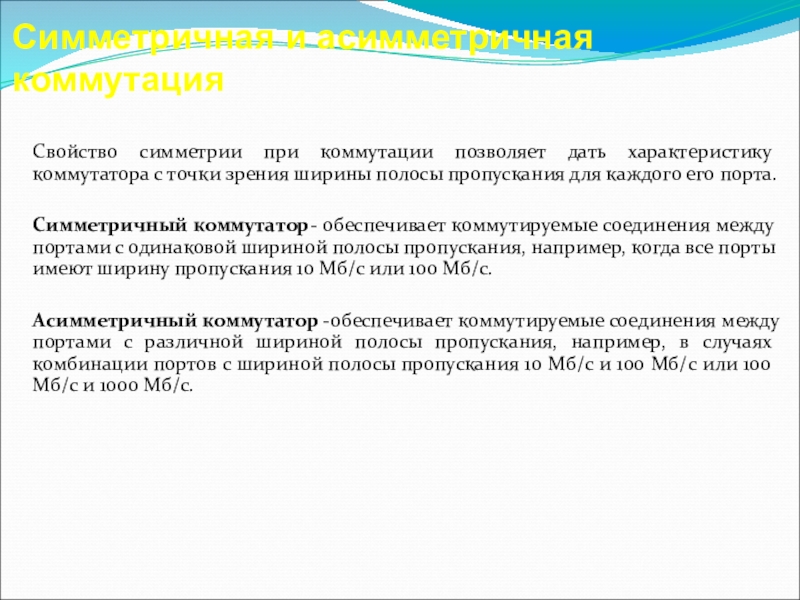

с точки зрения ширины полосы пропускания для каждого его порта.

Симметричный коммутатор- обеспечивает коммутируемые соединения между портами с одинаковой шириной полосы пропускания, например, когда все порты имеют ширину пропускания 10 Мб/с или 100 Мб/с.

Асимметричный коммутатор -обеспечивает коммутируемые соединения между портами с различной шириной полосы пропускания, например, в случаях комбинации портов с шириной полосы пропускания 10 Мб/с и 100 Мб/с или 100 Мб/с и 1000 Мб/с.

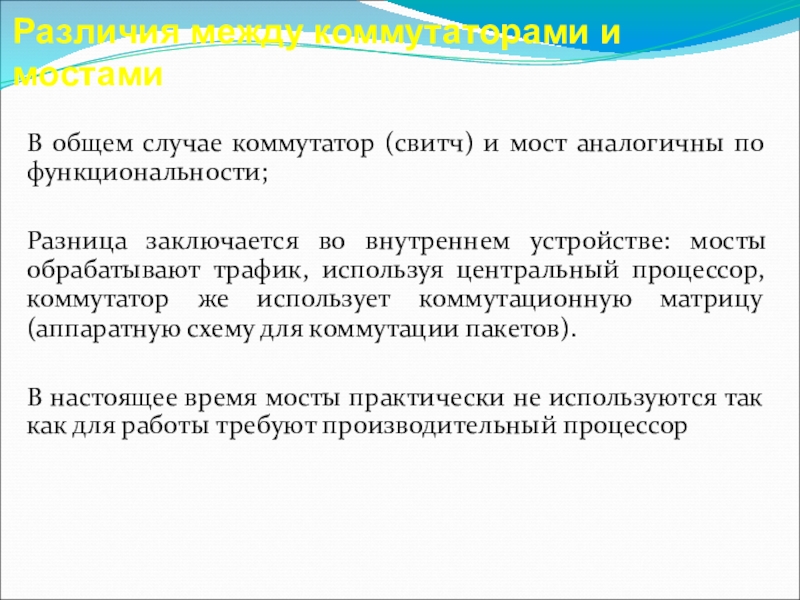

аналогичны по функциональности;

Разница заключается во внутреннем устройстве: мосты обрабатывают трафик, используя центральный процессор, коммутатор же использует коммутационную матрицу (аппаратную схему для коммутации пакетов).

В настоящее время мосты практически не используются так как для работы требуют производительный процессор

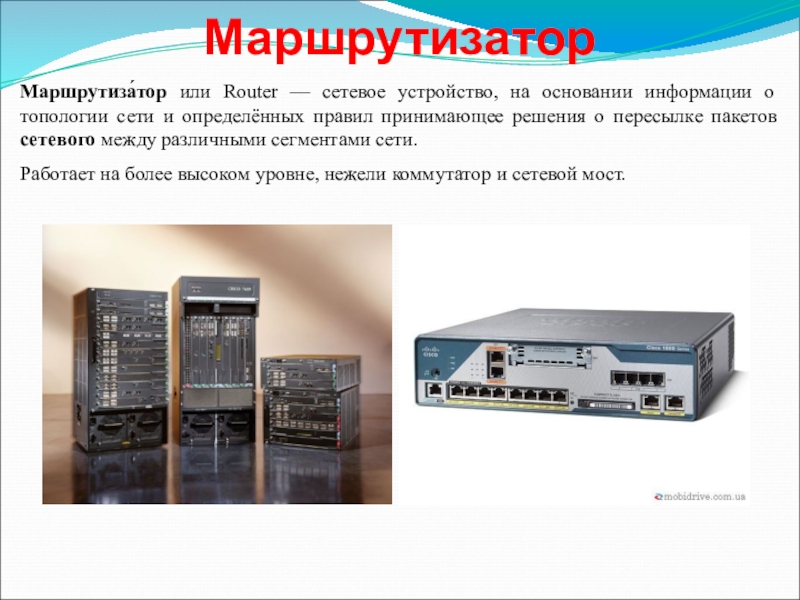

сети и определённых правил принимающее решения о пересылке пакетов сетевого между различными сегментами сети.
Работает на более высоком уровне, нежели коммутатор и сетевой мост.

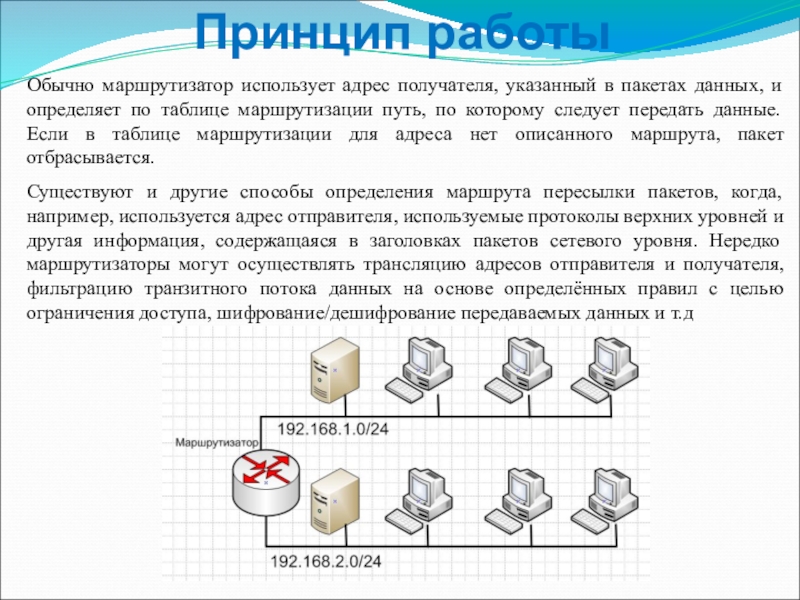

определяет по таблице маршрутизации путь, по которому следует передать данные. Если в таблице маршрутизации для адреса нет описанного маршрута, пакет отбрасывается.
Существуют и другие способы определения маршрута пересылки пакетов, когда, например, используется адрес отправителя, используемые протоколы верхних уровней и другая информация, содержащаяся в заголовках пакетов сетевого уровня. Нередко маршрутизаторы могут осуществлять трансляцию адресов отправителя и получателя, фильтрацию транзитного потока данных на основе определённых правил с целью ограничения доступа, шифрование/дешифрование передаваемых данных и т.д

о дальнейшей пересылке пакетов. Таблица состоит из некоторого числа записей — маршрутов, в каждой из которых содержится адрес сети получателя, адрес следующего узла, которому следует передавать пакеты и некоторый вес записи — метрика. Метрики записей в таблице играют роль в вычислении кратчайших маршрутов к различным получателям. В зависимости от модели маршрутизатора и используемых протоколов маршрутизации, в таблице может содержаться некоторая дополнительная служебная информация.
Например:
192.168.64.0/16 [110/49] via 192.168.1.2, 00:34:34, FastEthernet0/0.1
где
192.168.64.0/16 — сеть назначения,
110/- административное расстояние
/49 — метрика маршрута,
192.168.1.2 — адрес следующего маршрутизатора, которому следует передавать пакеты для сети 192.168.64.0/16,
00:34:34 — время, в течение которого был известен этот маршрут,
FastEthernet0/0.1 — интерфейс маршрутизатора, через который можно достичь «соседа» 192.168.1.2.

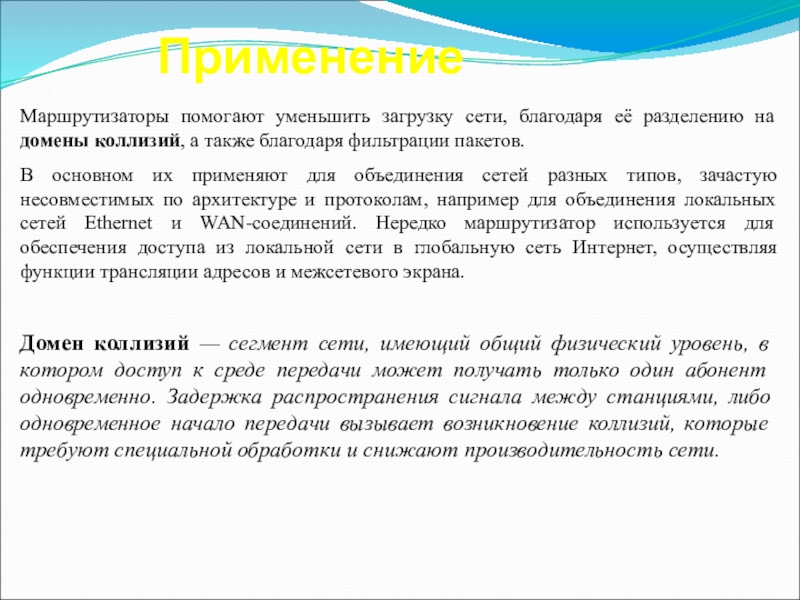

а также благодаря фильтрации пакетов.
В основном их применяют для объединения сетей разных типов, зачастую несовместимых по архитектуре и протоколам, например для объединения локальных сетей Ethernet и WAN-соединений. Нередко маршрутизатор используется для обеспечения доступа из локальной сети в глобальную сеть Интернет, осуществляя функции трансляции адресов и межсетевого экрана.

Домен коллизий — сегмент сети, имеющий общий физический уровень, в котором доступ к среде передачи может получать только один абонент одновременно. Задержка распространения сигнала между станциями, либо одновременное начало передачи вызывает возникновение коллизий, которые требуют специальной обработки и снижают производительность сети.

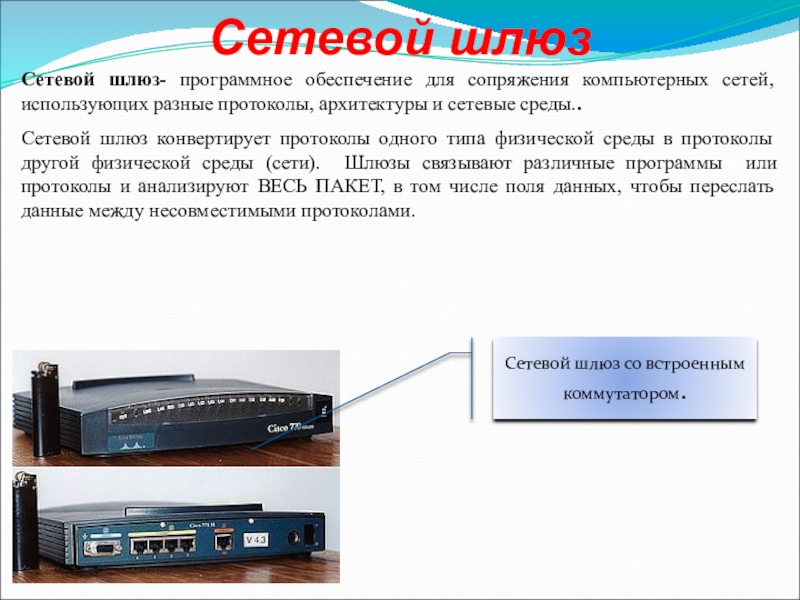

протоколы, архитектуры и сетевые среды..
Сетевой шлюз конвертирует протоколы одного типа физической среды в протоколы другой физической среды (сети). Шлюзы связывают различные программы или протоколы и анализируют ВЕСЬ ПАКЕТ, в том числе поля данных, чтобы переслать данные между несовместимыми протоколами.

Сетевой шлюз со встроенным коммутатором.

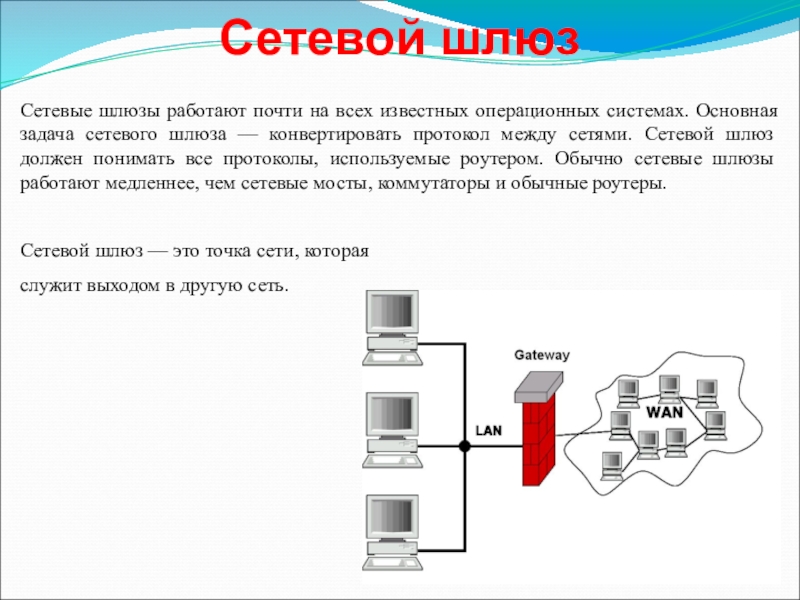

задача сетевого шлюза — конвертировать протокол между сетями. Сетевой шлюз должен понимать все протоколы, используемые роутером. Обычно сетевые шлюзы работают медленнее, чем сетевые мосты, коммутаторы и обычные роутеры.

Сетевой шлюз — это точка сети, которая
служит выходом в другую сеть.

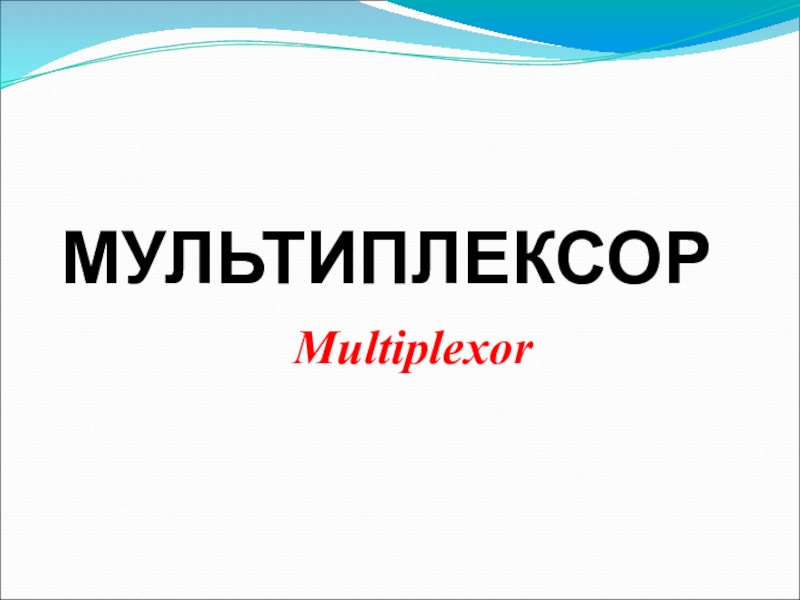

поступающей по нескольким входам на один выход т.е. несколько сигналов от разных источников собираются в устройстве и затем передаются по одному кабелю.

Оптический мультиплексор
