Слайд 1 Учитель:
Подповедная Светлана
Александровна
ГРАФЫ В НАШЕЙ ЖИЗНИ
05.02.2017

Слайд 2Цели:
Образовательные: усвоение новых знаний, закрепление практических умений;
Развивающие: развитие приемов умственной

деятельности, логического и пространственного мышления, внимания, навыков коммуникативной работы в группах;
Воспитательные: воспитание уважения к мнению другого, умение вести диалог, воспитание ответственности за свою работу в коллективе;

Цели: Образовательные: усвоение новых знаний, закрепление практических умений;Развивающие: развитие приемов умственной деятельности, логического и пространственного мышления, внимания,

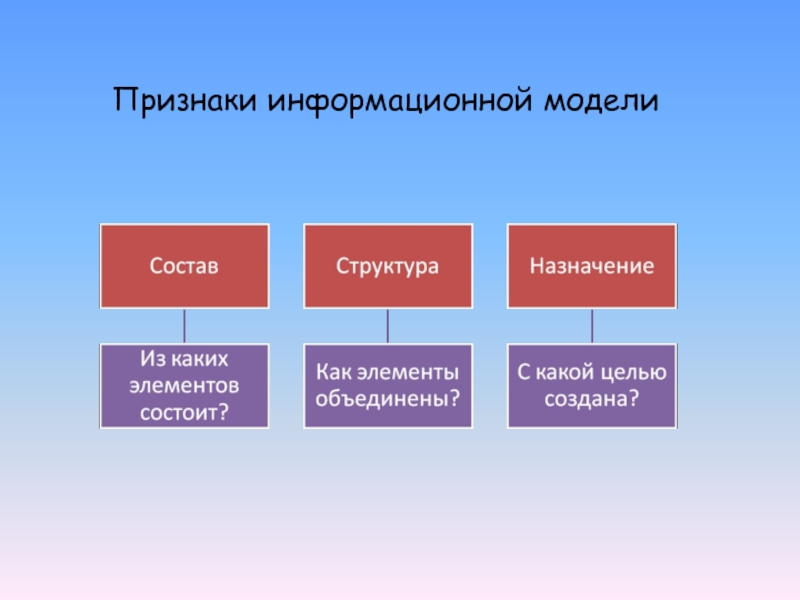

Слайд 3Признаки информационной модели

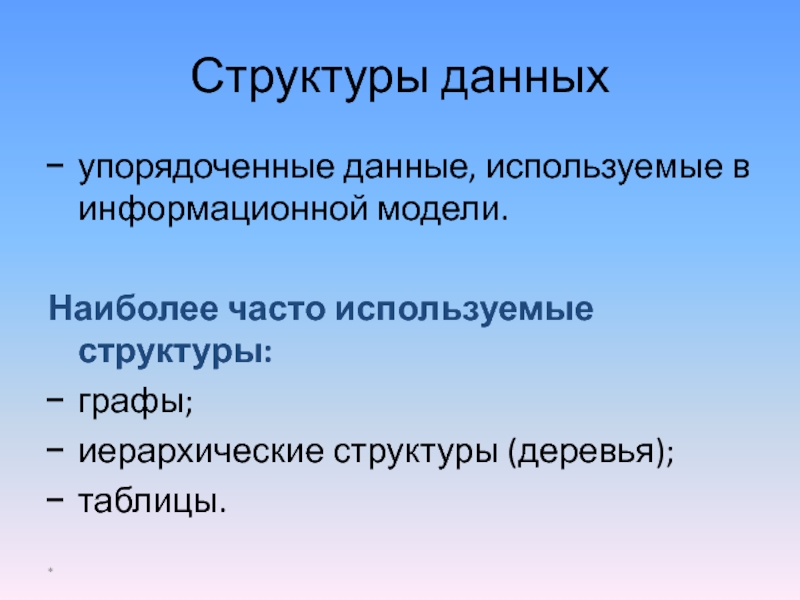

Слайд 4*
Структуры данных
упорядоченные данные, используемые в информационной модели.

Наиболее часто используемые структуры:
графы;
иерархические структуры

(деревья);
таблицы.

*Структуры данныхупорядоченные данные, используемые в информационной модели.Наиболее часто используемые структуры:графы;иерархические структуры (деревья);таблицы.

Слайд 5*
Граф
это схема, которая наглядно отражает элементарный состав системы и структуру связей

объектов системы.

Описание местности
Район состоит из 5 поселков: Дедкино, Бабкино, Репкино, Кошкино и Мышкино.
Автомобильные дороги проложены между: Дедкино и Бабкино, Дедкино и Кошкино, Бабкино и Мышкино, Кошкино и Репкино.

Вопрос
Через какие поселки надо проехать, чтобы добраться из Репкино в Мышкино.

Схема местности

Ответ
Р – К – Б – М;
Р – К – Д – Б – М.

*Графэто схема, которая наглядно отражает элементарный состав системы и структуру связей объектов системы.Описание местностиРайон состоит из 5

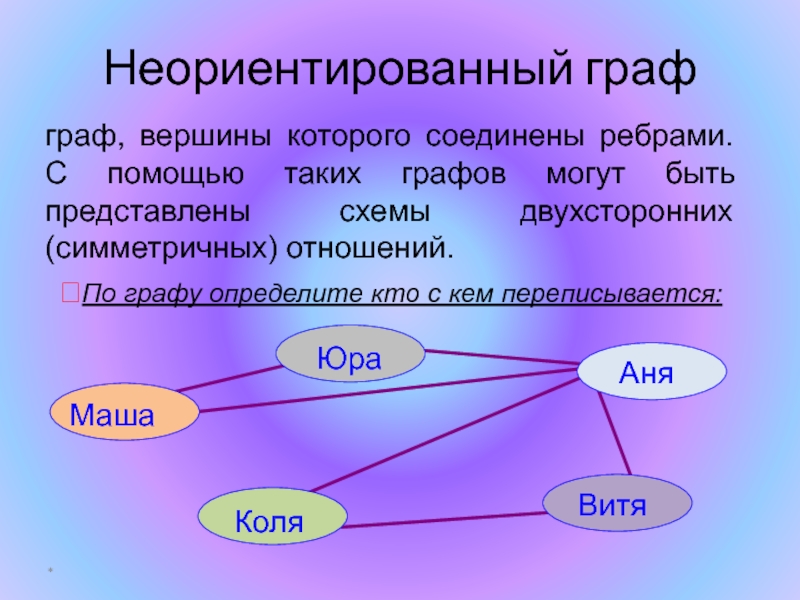

Слайд 6Неориентированный граф
граф, вершины которого соединены ребрами. С помощью таких графов могут

быть представлены схемы двухсторонних (симметричных) отношений.
По графу определите кто с кем переписывается:

Неориентированный графграф, вершины которого соединены ребрами. С помощью таких графов могут быть представлены схемы двухсторонних (симметричных) отношений.По

Слайд 7*
Состав графа
Граф состоит из вершин, связанных линиями.
Направленная линия (со стрелкой) называется

дугой.
Линия ненаправленная (без стрелки) называется ребром.
Линия, выходящая из некоторой вершины и входящая в неё же, называется петлей.

*Состав графаГраф состоит из вершин, связанных линиями.Направленная линия (со стрелкой) называется дугой.Линия ненаправленная (без стрелки) называется ребром.Линия,

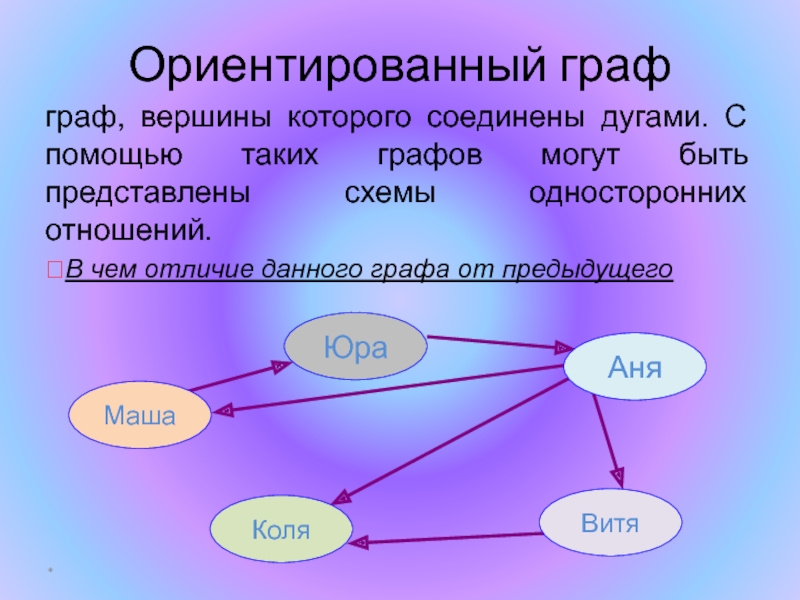

Слайд 8Ориентированный граф
граф, вершины которого соединены дугами. С помощью таких графов могут

быть представлены схемы односторонних отношений.
В чем отличие данного графа от предыдущего

Ориентированный графграф, вершины которого соединены дугами. С помощью таких графов могут быть представлены схемы односторонних отношений.В чем

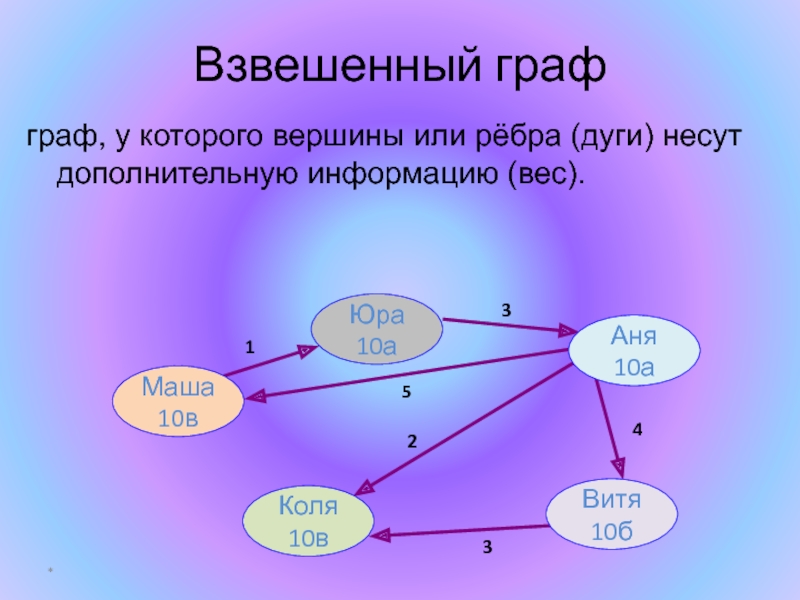

Слайд 9Взвешенный граф
граф, у которого вершины или рёбра (дуги) несут дополнительную информацию

(вес).

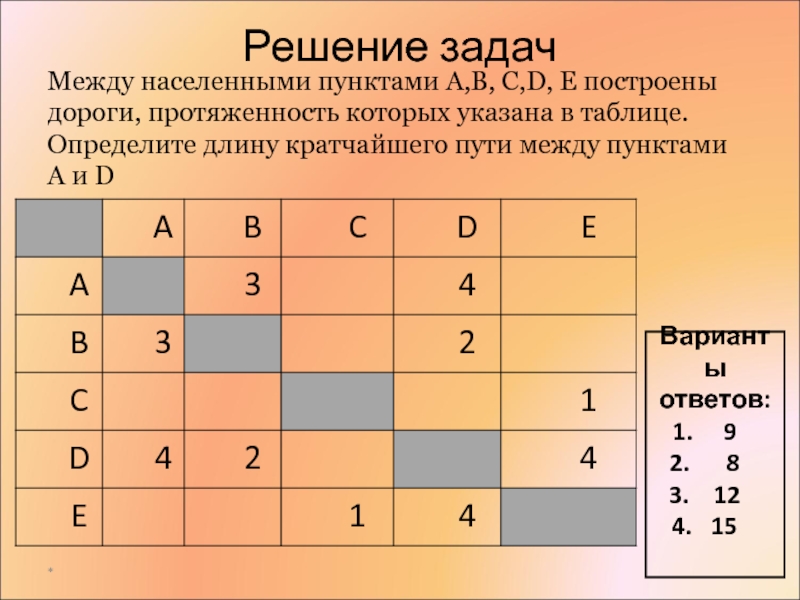

Слайд 10Решение задач
*
Между населенными пунктами A,B, C,D, Е построены дороги, протяженность которых

указана в таблице. Определите длину кратчайшего пути между пунктами A и D

Варианты ответов:
9
8
12
15

Решение задач *Между населенными пунктами A,B, C,D, Е построены дороги, протяженность которых указана в таблице. Определите длину

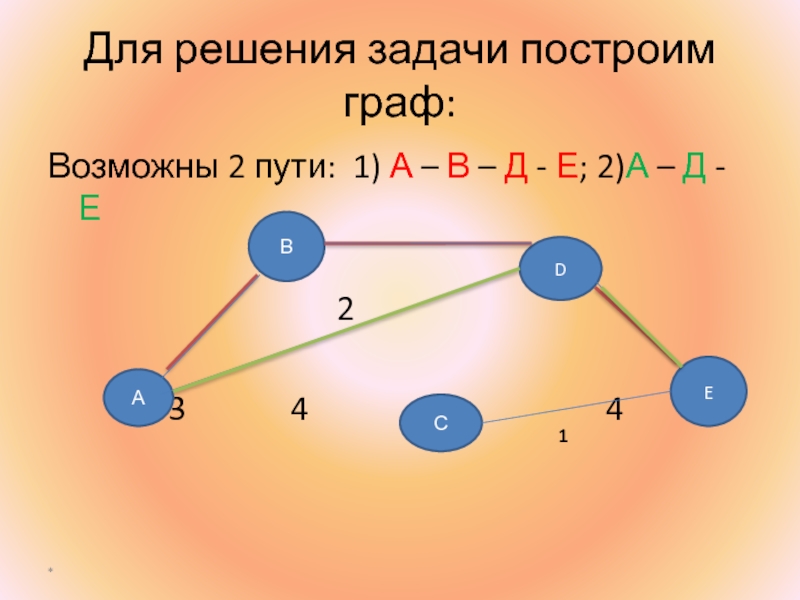

Слайд 11Для решения задачи построим граф:
Возможны 2 пути: 1) А – В

– Д - Е; 2)А – Д - Е

2

3 4 4

Для решения задачи построим граф:Возможны 2 пути: 1) А – В – Д - Е; 2)А –

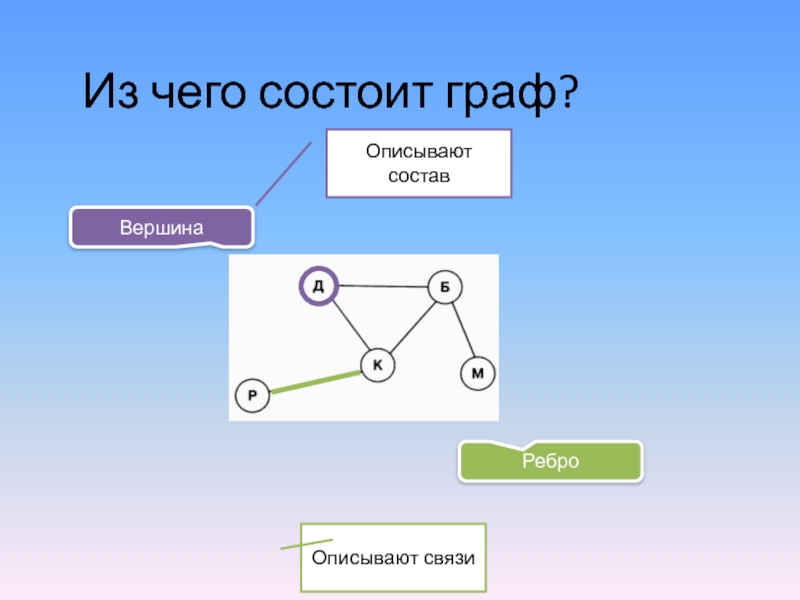

Слайд 12Вершина
Ребро

Описывают состав
Описывают связи
Из чего состоит граф?

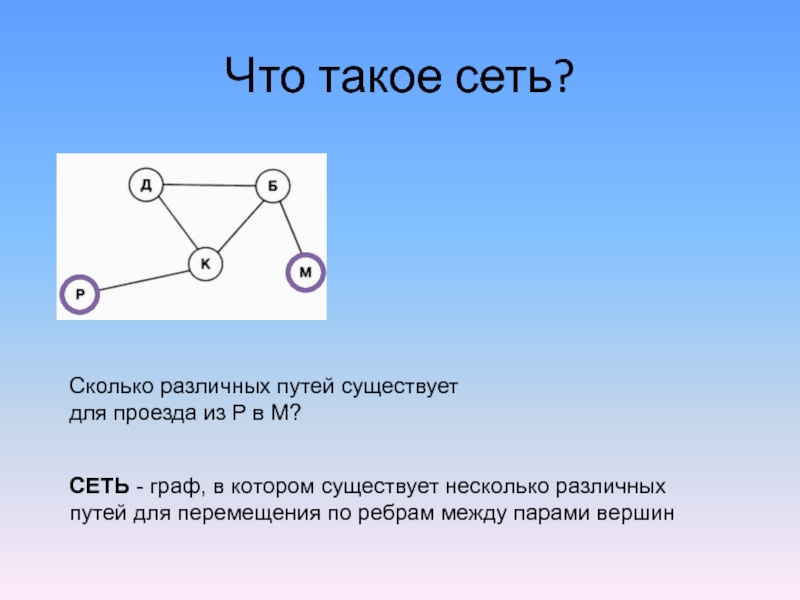

Слайд 13

Сколько различных путей существует для проезда из P в М?
Что такое

сеть?

СЕТЬ - граф, в котором существует несколько различных путей для перемещения по ребрам между парами вершин

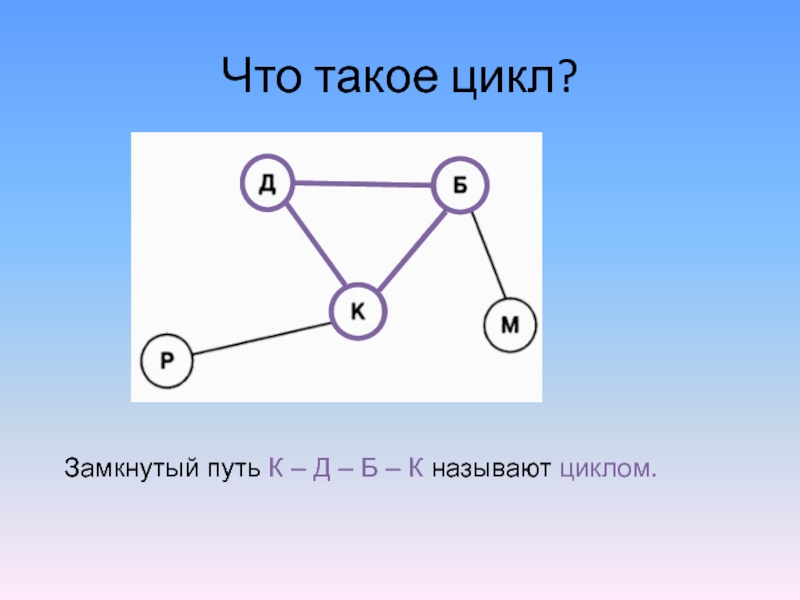

Слайд 14Замкнутый путь К – Д – Б – К называют циклом.
Что

такое цикл?

Слайд 15*
Состав структуры «Дерево»
Корень – главная вершина дерева.
Предок – объект верхнего

уровня.
Потомок – объект нижнего уровня.
Листья – вершины, не имеющие потомков.

Чемпион

Финалисты

Участники ½ финала

Участники ¼ финала

Олимпийская система спортивных соревнований

Первоначальные игроки

*Состав структуры «Дерево»Корень – главная вершина дерева. Предок – объект верхнего уровня.Потомок – объект нижнего уровня.Листья –

Слайд 16Граф с иерархией - дерево
Корень
Ветви
Листья

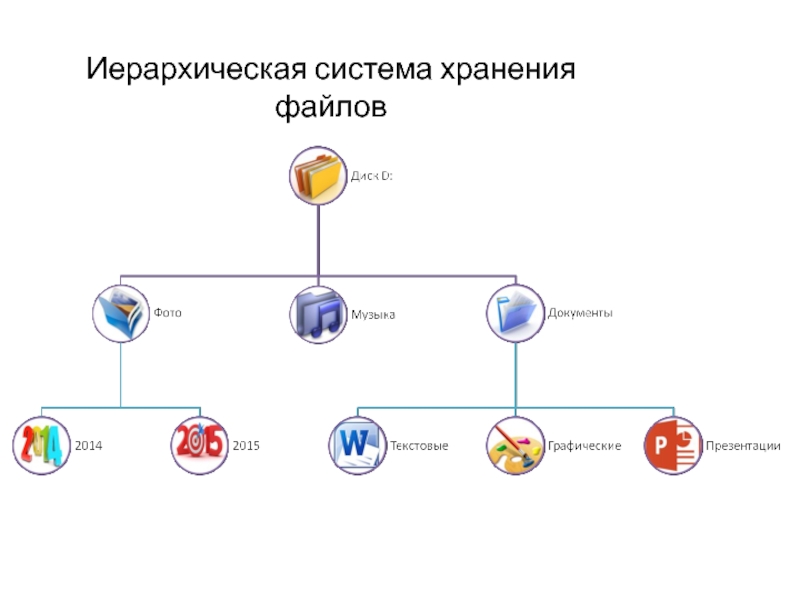

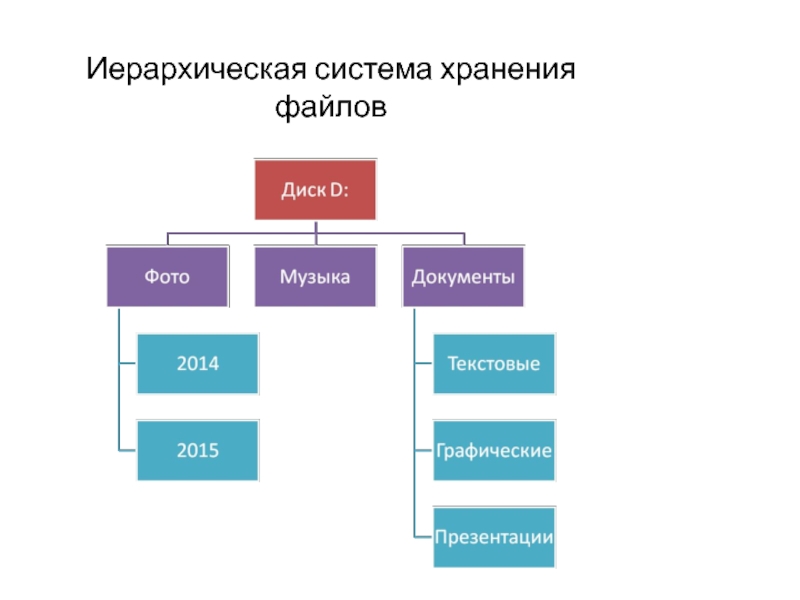

Слайд 17Иерархическая система хранения файлов

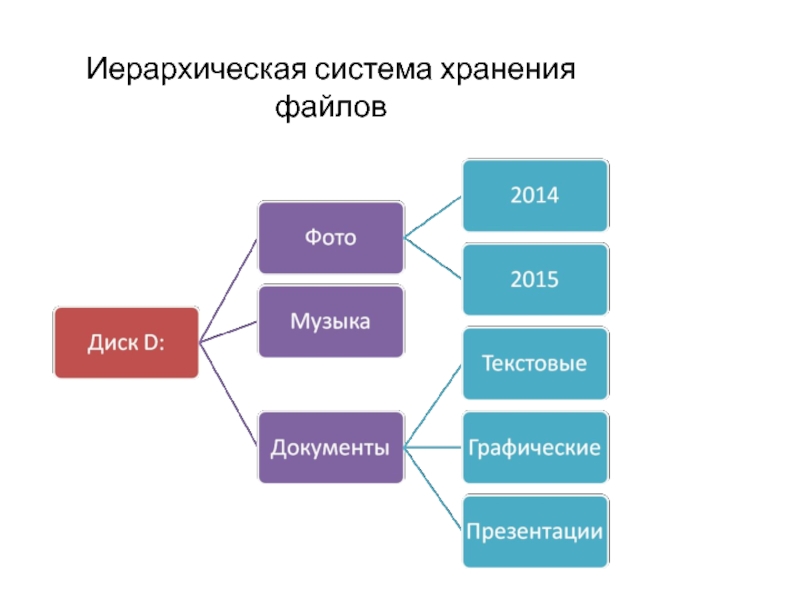

Слайд 18Иерархическая система хранения файлов

Слайд 19Иерархическая система хранения файлов

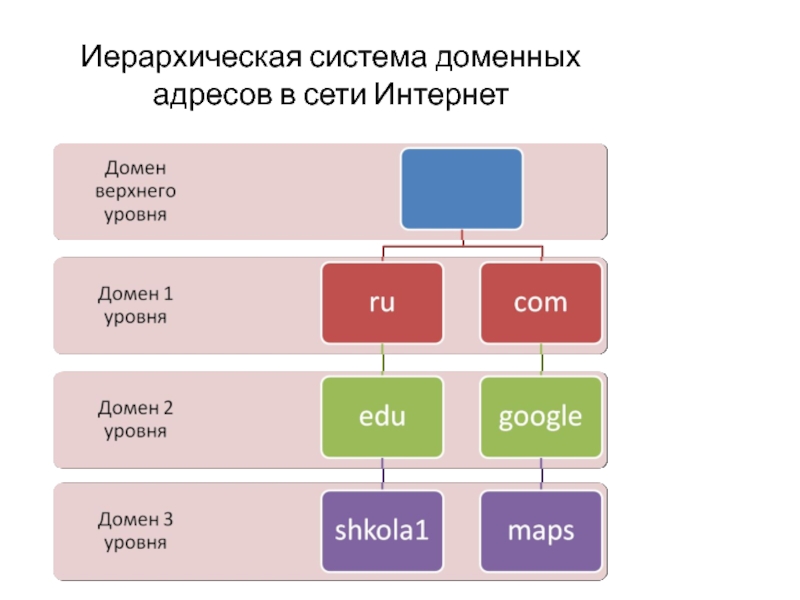

Слайд 20Иерархическая система доменных адресов в сети Интернет

Слайд 21Использование графов при решении задач
по материалам ГИА (9класс)

Слайд 22*
Задача 1
Сколькими способами можно рассадить в ряд на три стула трех

учеников? Выписать все возможные случаи.

Слайд 23*
Решение
Представим решение в виде графа:

O

A
B
C
1 стул

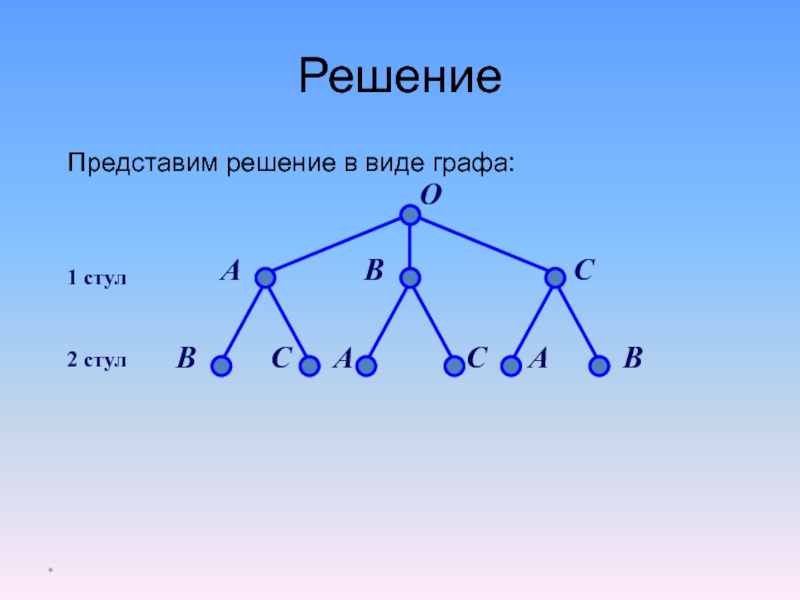

Слайд 24*
Решение
Представим решение в виде графа:

O

A
B
C
1 стул

B
A
A
B
C
C
2 стул

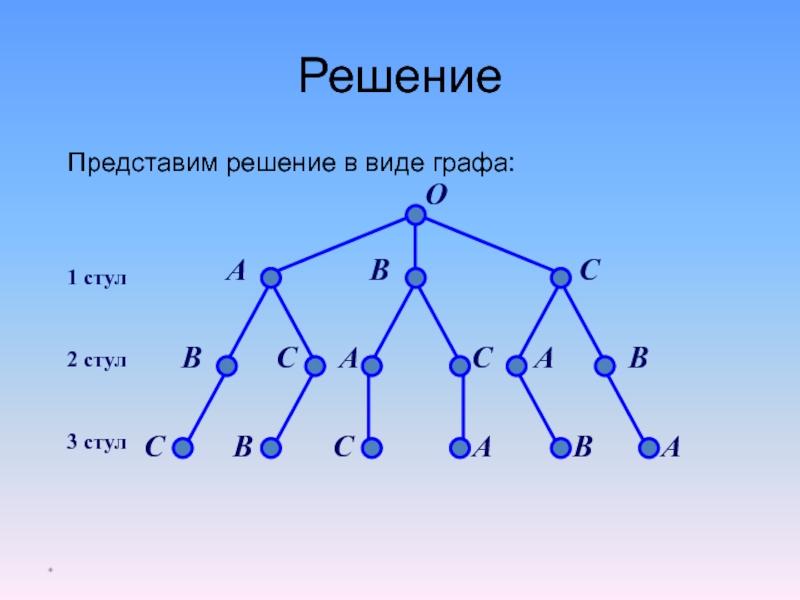

Слайд 25*
Решение
Представим решение в виде графа:

O

A
B
C
1 стул

B
A
A
B
C
C
2 стул

C
C
B
B
A
A
3 стул

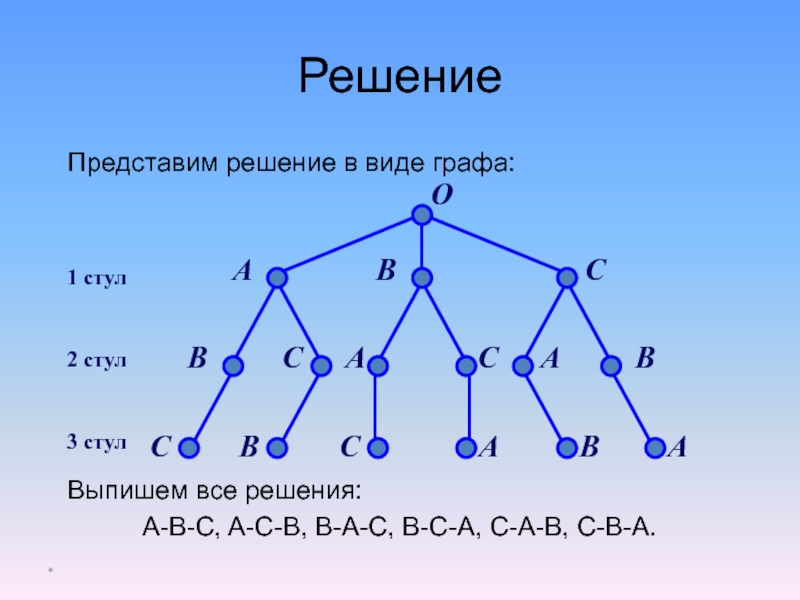

Слайд 26*
Решение
Представим решение в виде графа:

O

A
B
C
1 стул

B
A
A
B
C
C
2 стул

C
C
B
B
A
A
3 стул
Выпишем все решения:

A-B-C, A-C-B, B-A-C, B-C-A, C-A-B, C-B-A.

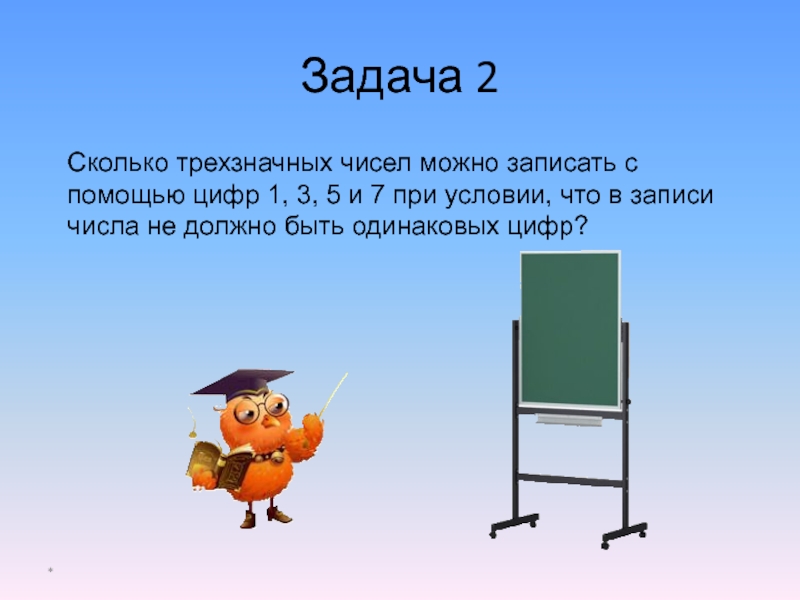

Слайд 27*
Задача 2
Сколько трехзначных чисел можно записать с помощью цифр 1, 3,

5 и 7 при условии, что в записи числа не должно быть одинаковых цифр?

*Задача 2Сколько трехзначных чисел можно записать с помощью цифр 1, 3, 5 и 7 при условии, что

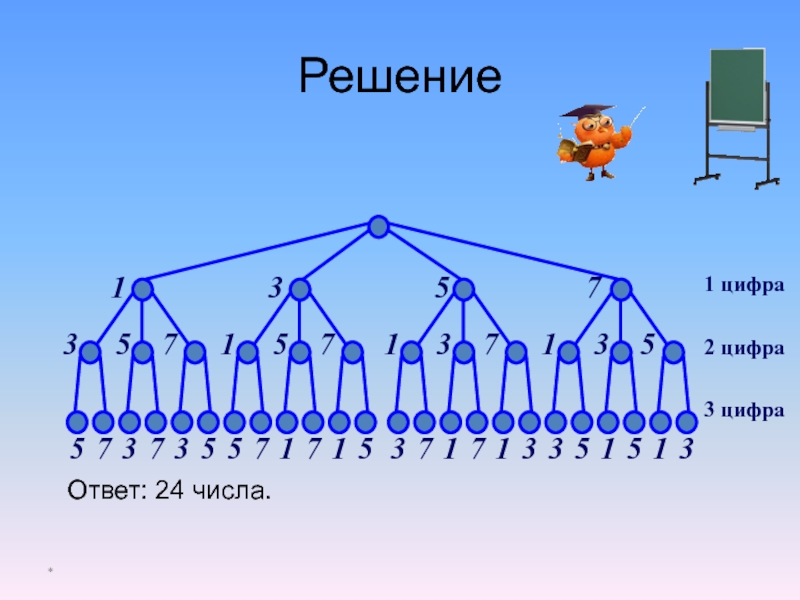

Слайд 28*
Решение

3
1
5
7
3
5
3
3
5
5
7
7
7
1
1
1
1
1
1
1
1
5
5
5
5
5
5
1
7
7
7
7
7
7
3
3
3
3
3
3
1 цифра
2 цифра
3 цифра
Ответ: 24 числа.

Слайд 29*
Задача 3. Отыскание пути
На рисунке изображена схема местности. Передвигаться из пункта

в пункт можно только в направлении стрелок. В каждом пункте можно бывать не более одного раза. Сколькими способами можно попасть из пункта 1 в пункт 9? У какого из путей наименьшая длина? У какого наибольшая длина?

*Задача 3. Отыскание путиНа рисунке изображена схема местности. Передвигаться из пункта в пункт можно только в направлении

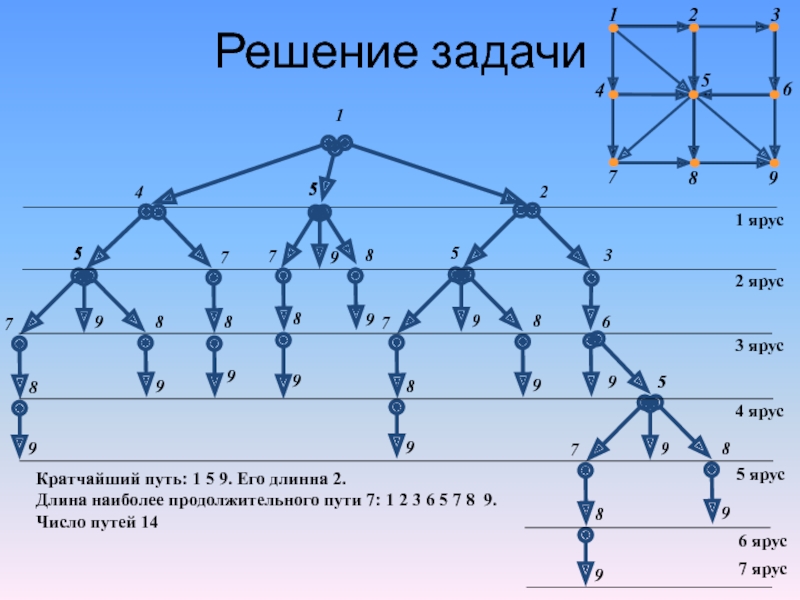

Слайд 30Решение задачи
Кратчайший путь: 1 5 9. Его длинна 2.
Длина наиболее продолжительного

пути 7: 1 2 3 6 5 7 8 9.
Число путей 14

Решение задачиКратчайший путь: 1 5 9. Его длинна 2.Длина наиболее продолжительного пути 7: 1 2 3 6
