Презентация, доклад по информатике Блок-схемы

ОСНОВНЫЕ ЭЛЕМЕНТЫ БЛОК-СХЕМОсновные геометрические фигуры языка блок-схем, широко используемого для описания небольших алгоритмов

Слайд 1блок-схемы алгоритмов

блок-схемы алгоритмов

Слайд 2ОСНОВНЫЕ ЭЛЕМЕНТЫ БЛОК-СХЕМ
Основные геометрические фигуры языка блок-схем, широко используемого для описания

небольших алгоритмов
ОСНОВНЫЕ ЭЛЕМЕНТЫ БЛОК-СХЕМОсновные геометрические фигуры языка блок-схем, широко используемого для описания небольших алгоритмов

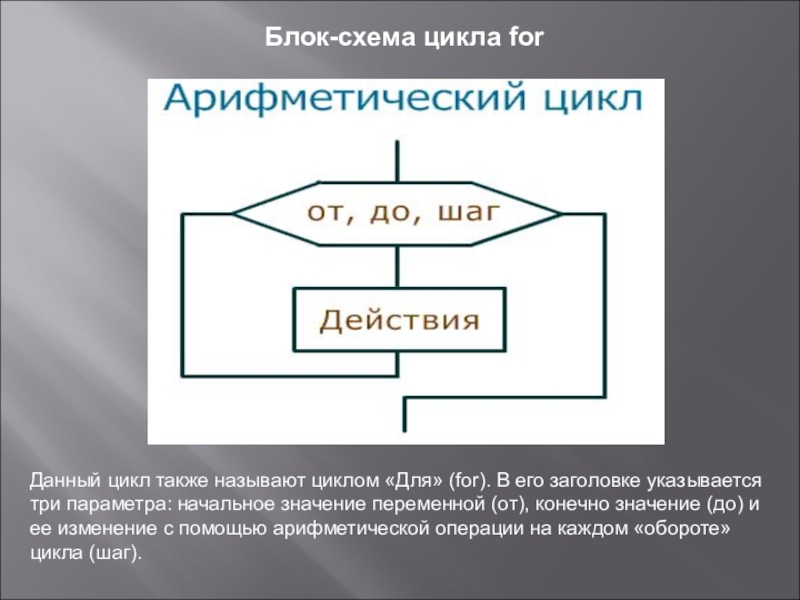

Слайд 3Блок-схема цикла for

Данный цикл также называют циклом «Для» (for). В его

заголовке указывается три параметра: начальное значение переменной (от), конечно значение (до) и ее изменение с помощью арифметической операции на каждом «обороте» цикла (шаг).
Блок-схема цикла forДанный цикл также называют циклом «Для» (for). В его заголовке указывается три параметра: начальное значение

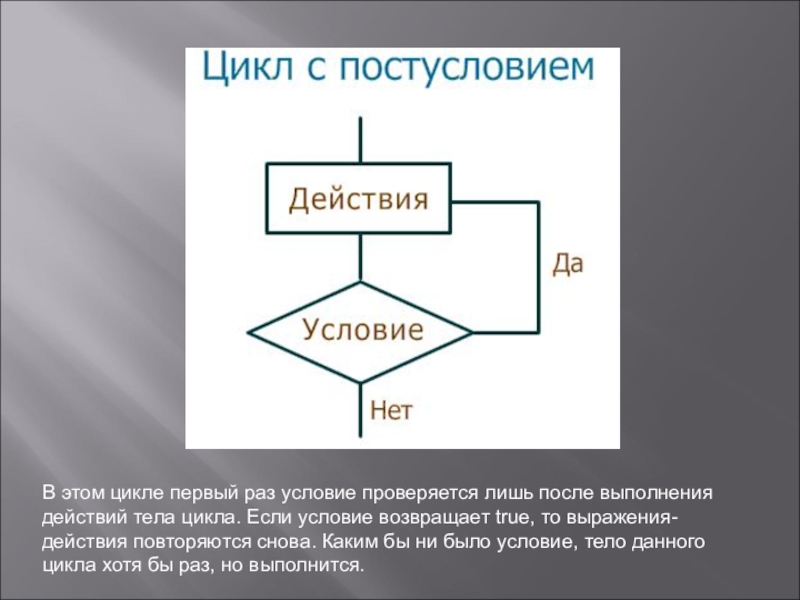

Слайд 4В этом цикле первый раз условие проверяется лишь после выполнения действий

тела цикла. Если условие возвращает true, то выражения-действия повторяются снова. Каким бы ни было условие, тело данного цикла хотя бы раз, но выполнится.
В этом цикле первый раз условие проверяется лишь после выполнения действий тела цикла. Если условие возвращает true,

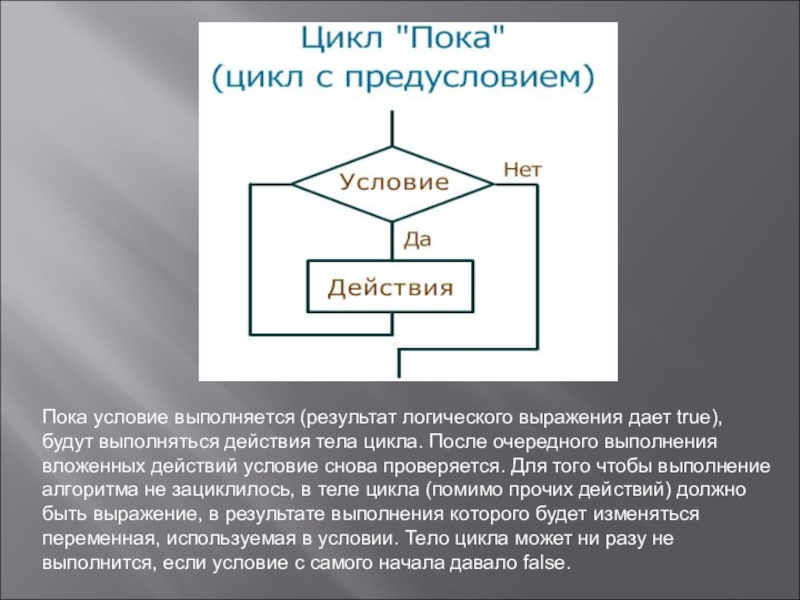

Слайд 5Пока условие выполняется (результат логического выражения дает true), будут выполняться действия

тела цикла. После очередного выполнения вложенных действий условие снова проверяется. Для того чтобы выполнение алгоритма не зациклилось, в теле цикла (помимо прочих действий) должно быть выражение, в результате выполнения которого будет изменяться переменная, используемая в условии. Тело цикла может ни разу не выполнится, если условие с самого начала давало false.
Пока условие выполняется (результат логического выражения дает true), будут выполняться действия тела цикла. После очередного выполнения вложенных

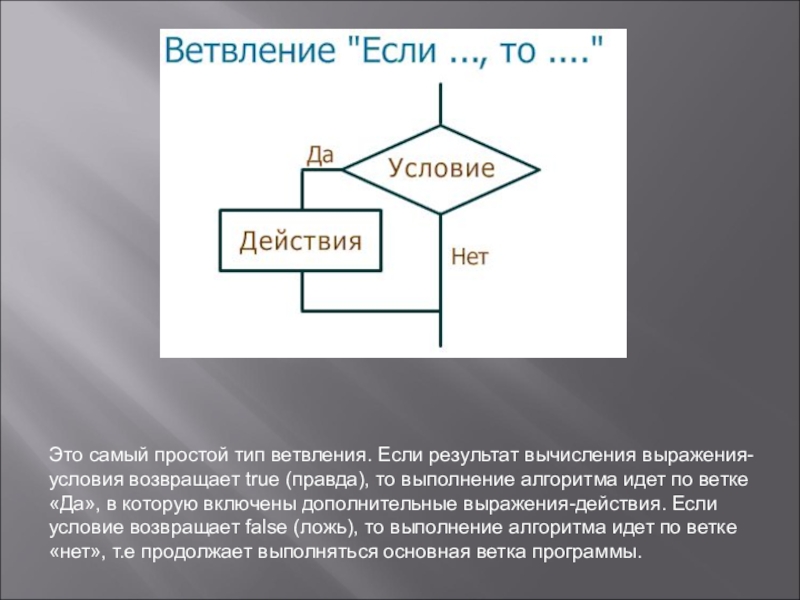

Слайд 6Это самый простой тип ветвления. Если результат вычисления выражения-условия возвращает true

(правда), то выполнение алгоритма идет по ветке «Да», в которую включены дополнительные выражения-действия. Если условие возвращает false (ложь), то выполнение алгоритма идет по ветке «нет», т.е продолжает выполняться основная ветка программы.
Это самый простой тип ветвления. Если результат вычисления выражения-условия возвращает true (правда), то выполнение алгоритма идет по

Слайд 7Если выражение-условие возвращает true (правда), то выполнение алгоритма идет по ветке

«Да», если условие не выполняется (false), то выполнение идет по ветке «Нет». При любом результате выражения-условия нельзя вернуться в основную ветку программы, минуя дополнительные действия.
Если выражение-условие возвращает true (правда), то выполнение алгоритма идет по ветке «Да», если условие не выполняется (false),

Слайд 8Количество условий может быть различно. Если выполняется первое, то после выполнения

действий, программа переходит к основной ветке, не проверяя дальнейшие условия. Если первое условие возвращает ложь, то проверяется второе условие. Если второе условие возвращает правду, то выполняются действия, включенные в вторую ветку конструкции. Последнее условие проверяется лишь в том случае, если ни одно до него не дало в результате true. Данную алгоритмическую конструкцию (if – elif – else) не следует путать с алгоритмической конструкцией «Выбор».
Количество условий может быть различно. Если выполняется первое, то после выполнения действий, программа переходит к основной ветке,

Слайд 9Домашнее задание: составить блок – схему решения квадратного уравнения

Домашнее задание: составить блок – схему решения квадратного уравнения
