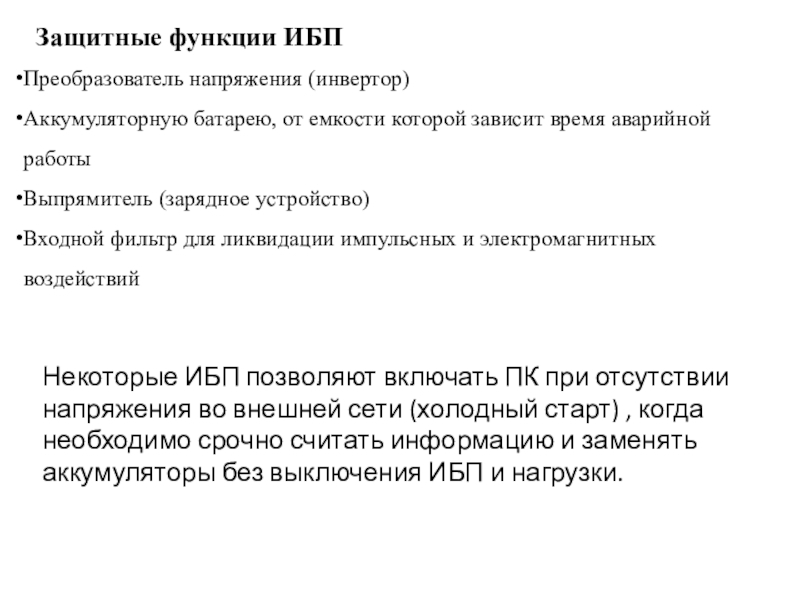

26. Защитные функции ИБППреобразователь напряжения (инвертор)Аккумуляторную батарею, от
27. Классификация источников бесперебойного питанияРезервнаяИнтерактивнаяДвойное преобразование
28. Off-line или Standby Принцип работы таких источников
29. Недостаткиотсутствие хорошей фильтрации и стабилизации выходного напряжения,

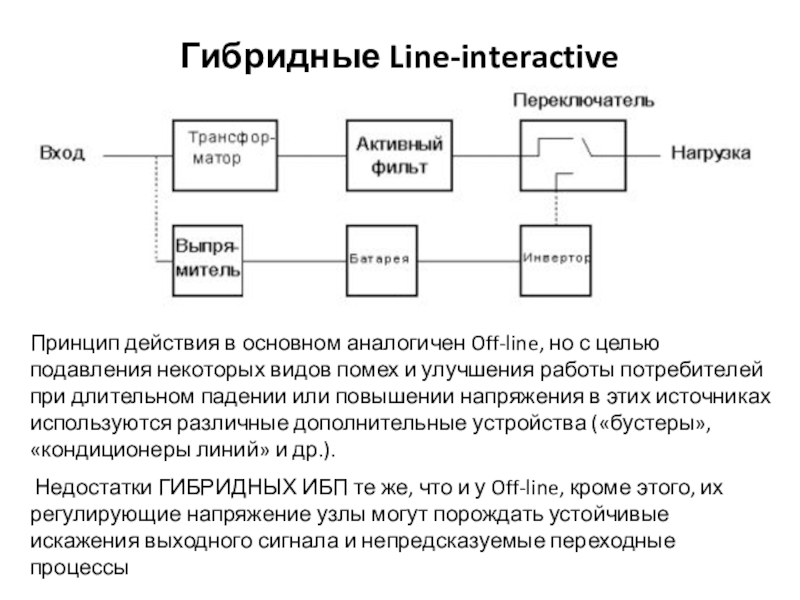

30. Гибридные Line-interactive Принцип действия в основном аналогичен
31. On-line c двойным преобразованием ИБП преобразует 100%

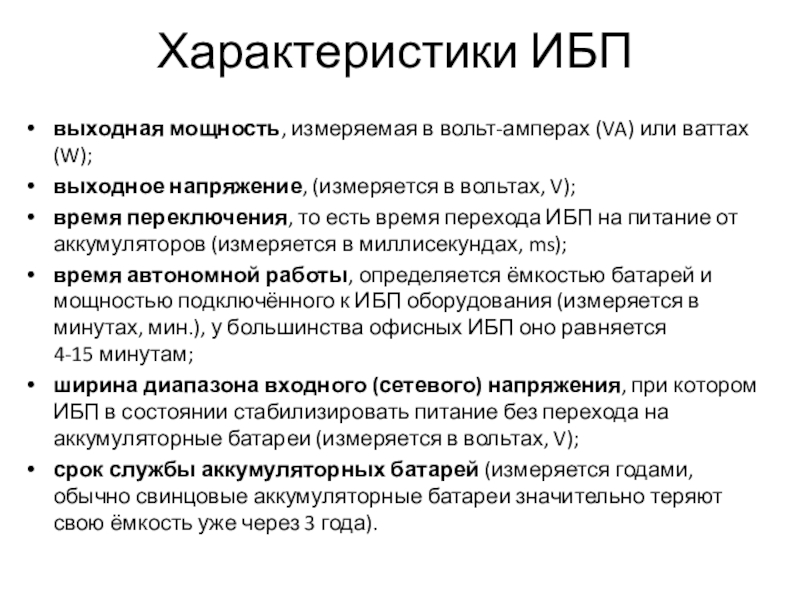

32. Характеристики ИБПвыходная мощность, измеряемая в вольт-амперах (VA) или ваттах (W);выходное напряжение,

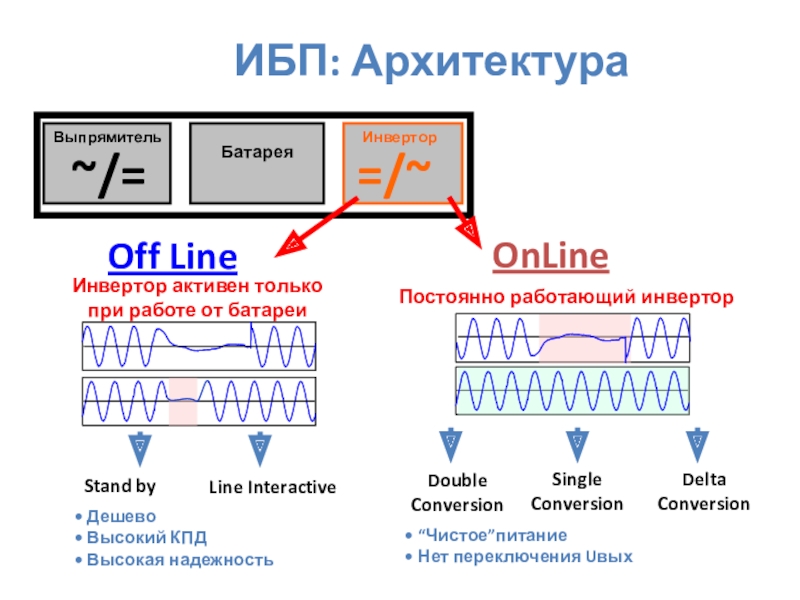

33. ВыпрямительИнверторБатарея=/~~/=OnLineOff LineПостоянно работающий инверторИнвертор активен толькопри работе
34. ИнверторБатарея=/~НагрузкаМощностьХарактеризует выходнуюмощность ИБП, например:BE700-RS 700 ВАВремяОпределяет время автономной работы ИБПИБП – основные параметрыИБП
35. ИБП – основные параметры
36. ПКBack UPS Защита ПК в случае отсутствия напряженияВходнойключФВЧЗащита от перенапряженияБатареяИнверторЗарядноеустройствоИБП – топология Stand By
37. ФВЧЗащита от перенапряженияСтабилизаторнапряженияИнвертор/зарядноеустройствоБатареяВходнойключLine InteractiveИнвертор активен только при
38. Особенности линейки APC Back UPSСтупенчатая аппроксимация синусоиды

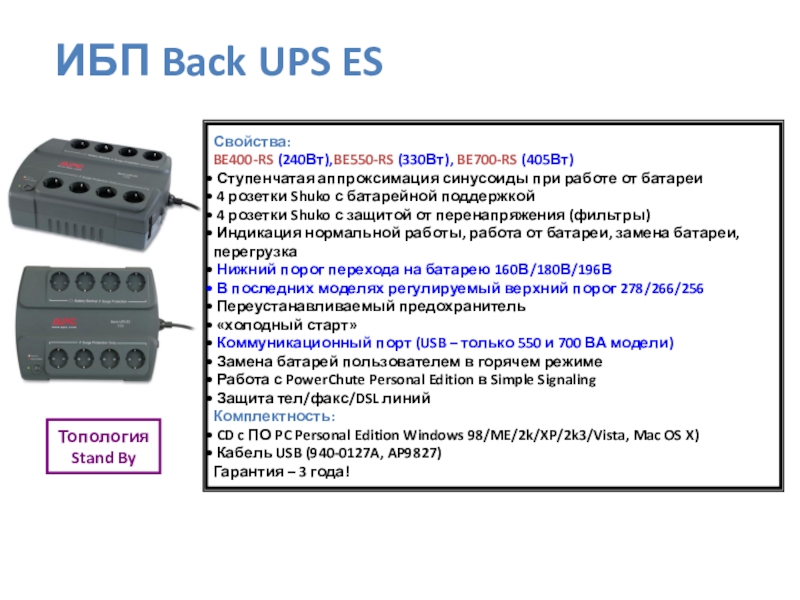

39. ТопологияStand ByСвойства:BE400-RS (240Вт),BE550-RS (330Вт), BE700-RS (405Вт) Ступенчатая

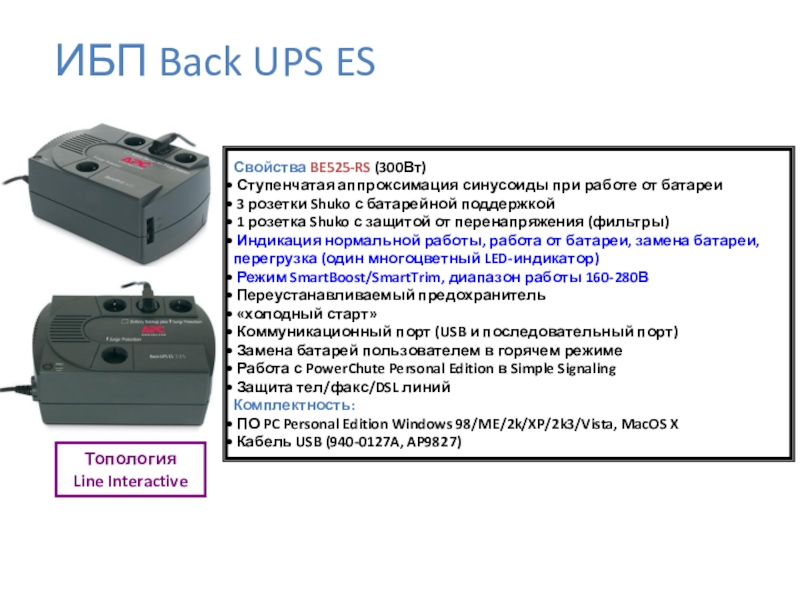

40. ТопологияLine InteractiveСвойства BE525-RS (300Вт) Ступенчатая аппроксимация синусоиды
41. ТопологияStand ByСвойства:BK350EI (210Вт), BK500EI (300 Вт), BK650EI

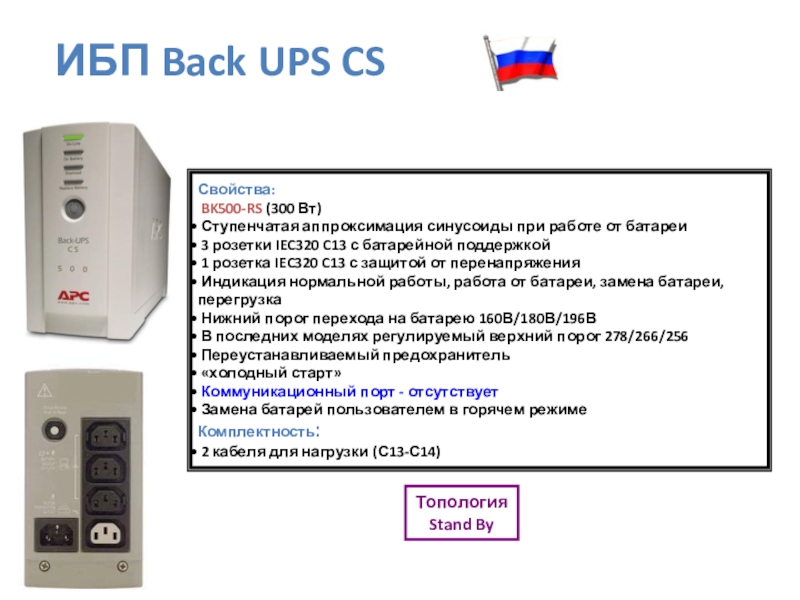

42. ТопологияStand ByСвойства: BK500-RS (300 Вт) Ступенчатая аппроксимация
43. Свойства:BH500INET (300w) Возможность настенного крепления устройства Ступенчатая
44. Свойства:BR500I (300Вт) Ступенчатая аппроксимация синусоиды при работе
45. Свойства:BR800I (540Вт) Ступенчатая аппроксимация синусоиды при работе

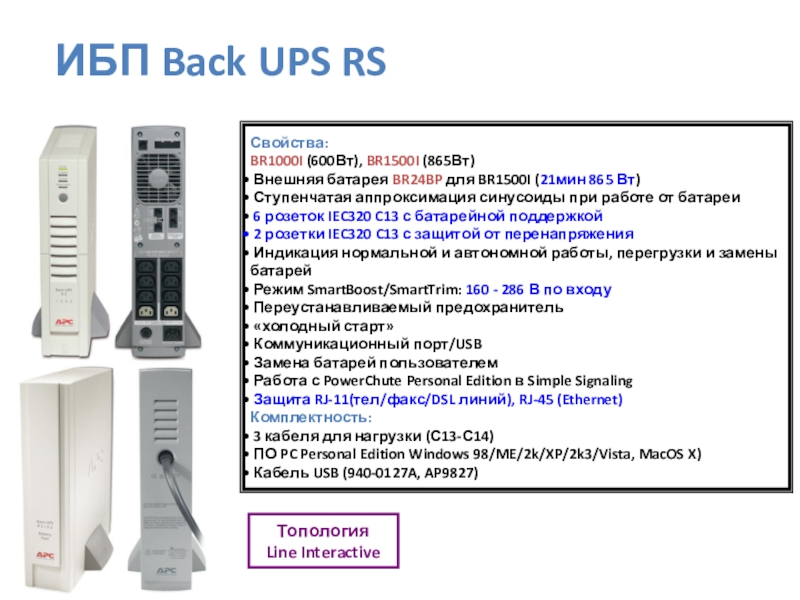

46. Свойства:BR1000I (600Вт), BR1500I (865Вт) Внешняя батарея BR24BP
47. Свойства:BR650CI-RS (390Вт), BR1100CI-RS (660Вт) Ступенчатая аппроксимация синусоиды

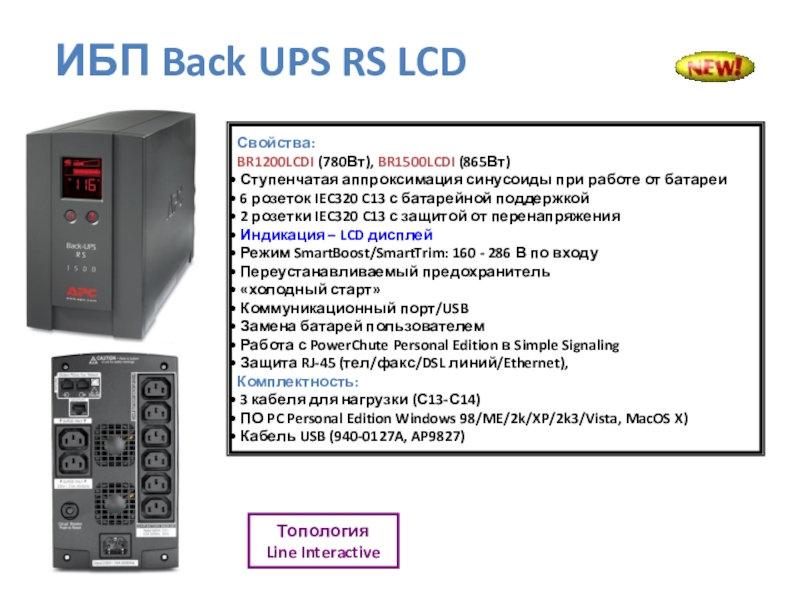

48. Свойства:BR1200LCDI (780Вт), BR1500LCDI (865Вт) Ступенчатая аппроксимация синусоиды
49. Корректное завершение работы системыАвтоматическое оповещение пользователяУправление системой=/~=/~=/~Управление ИБП

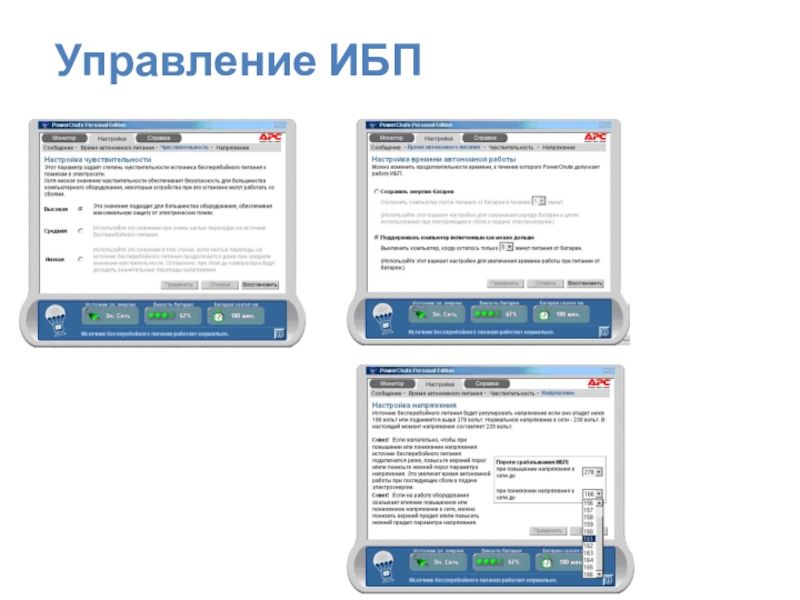

50. Управление ИБП
51. Управление ИБП

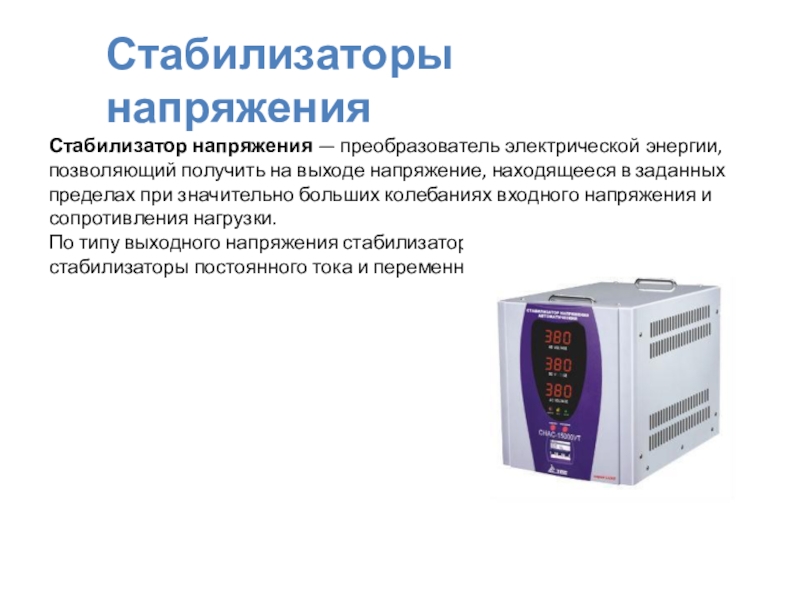

52. Стабилизатор напряжения — преобразователь электрической энергии, позволяющий получить на

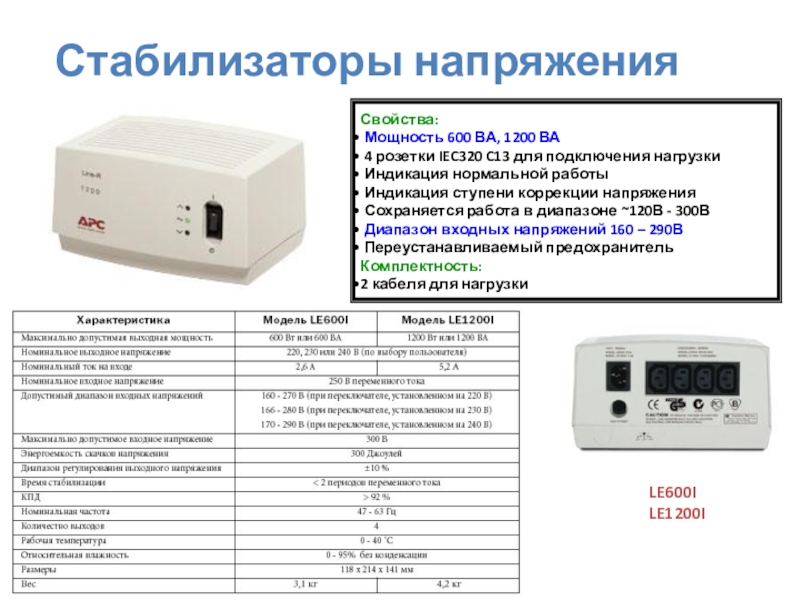

53. LE600ILE1200IСвойства: Мощность 600 ВА, 1200 ВА 4
54. Сетевые фильтры Сетевой фильтр — электрический удлинитель, содержащий варисторный фильтр для подавления импульсных помех и LC-фильтр (индуктивно-емкостной) для подавления высокочастотных помех.
55. Характеристики сетевого фильтраПропускаемое напряжение (В, %)Остаточное напряжение

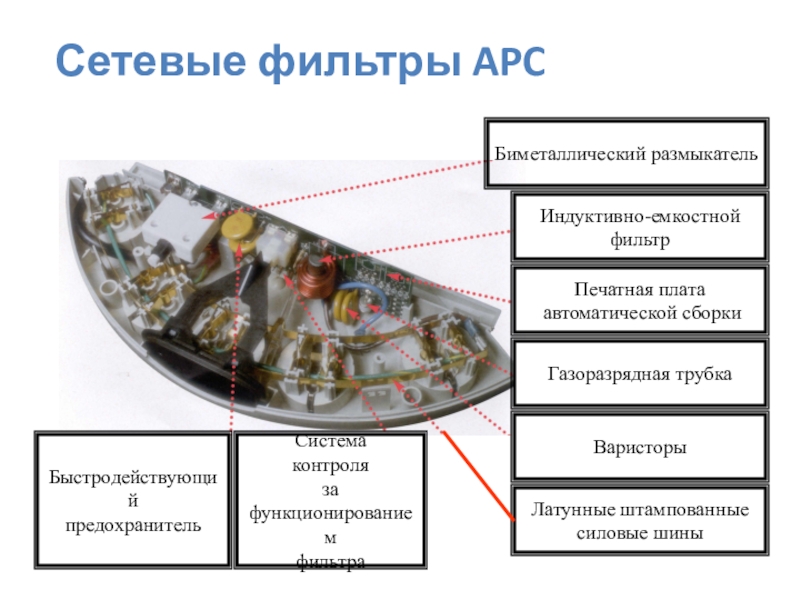

56. Система контроля за функционированием фильтра Биметаллический размыкательИндуктивно-емкостной

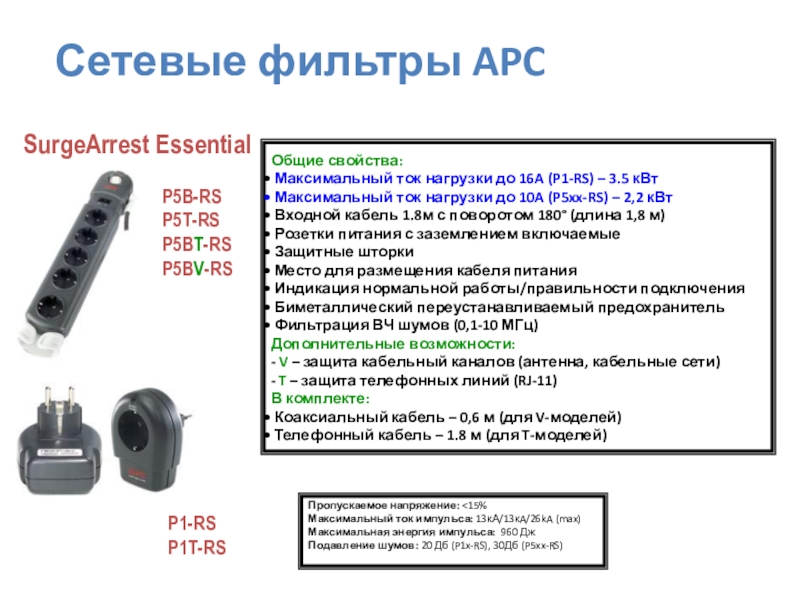

57. Фильтры APC SurgeArrestСерия PerformanceСерия Home/OfficeСерия EssentialСетевые фильтры APC
58. P1-RSP1T-RSОбщие свойства: Максимальный ток нагрузки до 16A
59. SurgeArrest Home/OfficePH6VT3-RSPH6T3-RSПропускаемое напряжение:
60. Пропускаемое напряжение:

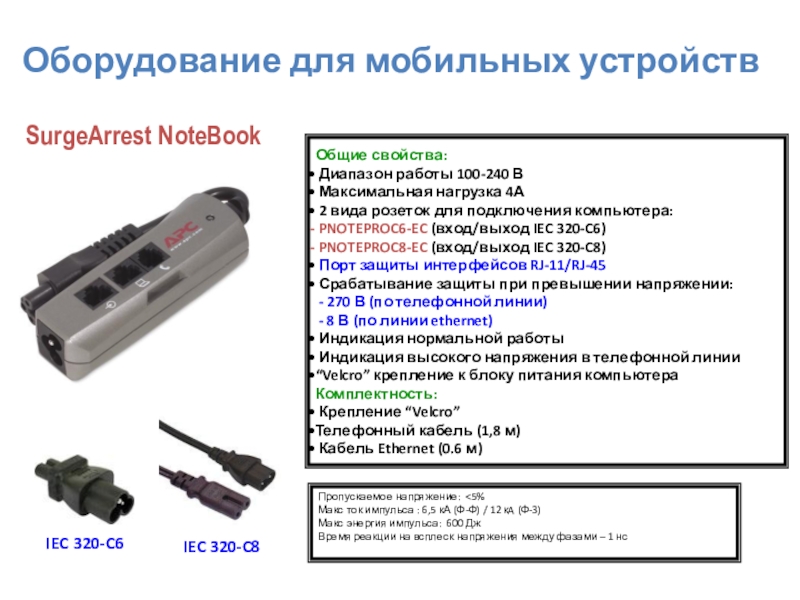

61. Общие свойства: Диапазон работы 100-240 В Максимальная

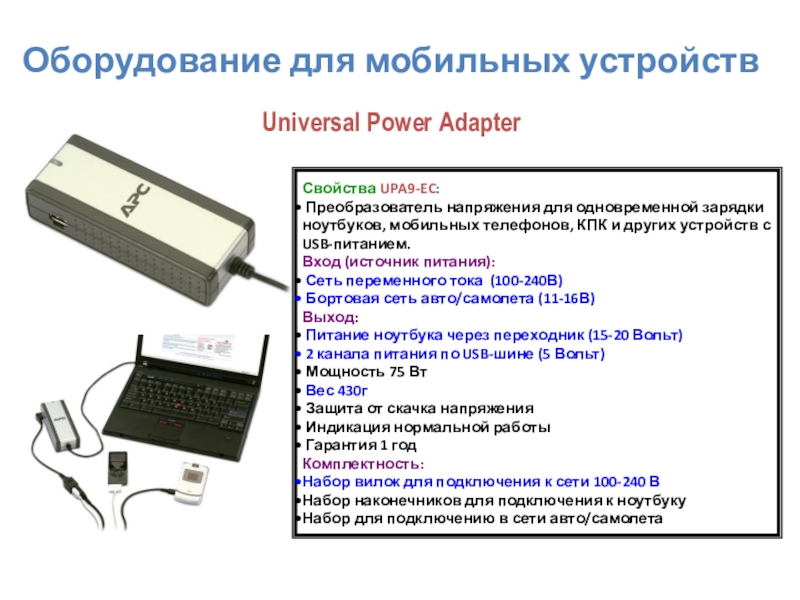

62. Свойства UPA9-EC: Преобразователь напряжения для одновременной зарядки
63. Портативный инвертор (DC/AC) PNOTEAC150-ECA (для авто/самолета)PNOTEAC150-EC (для авто)Свойства: Мощность 150Вт длительно, 225Вт пиковой. Вес
64. Свойства кабель-переходников: 2 вида розеток для подключения:
65. СвойстваИспользование со всеми моделями ноутбуковСверхлёгкая конструкция (менее
66. PNOTEBXIAPC Mobile Power Pack (10 W*h)UPB10-ECAPC USB Battery ExtenderUPBX-EC3 x AA3 x AAAОборудование для мобильных устройств
67. CUSBNE1I CUSBAL1I CUSBMT1ICUSBMT2I CUSBNK1I CUSBNK2ICUSBNK3I CUSBPS1I CUSBSE1ICUSBSE2I CUSBER1IAPC USB Charger CablesОборудование для мобильных устройств
68. APC USB Sync and Charge CablesHUSBCQ1IHUSBCQ2IHUSBHS1IHUSBPM1IHUSBSY2IAPC Retractable
69. Traditional Cases Toploading Cases Backpacks and Messenger Bags Wheeled Cases TC900NTC1000BNTC1400BNTC1750NR-ECTC1900RBNTC1450N-ECTC1900PTC850N-ECОборудование для мобильных устройств

Компьютерный блок питания (блок питания, БП) — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электрической энергией постоянного тока, путём преобразования сетевого напряжения до требуемых значений.выполняет функции стабилизации и защиты от незначительных помех питающего напряжения;вентилятор, участвует

Главная
Информатика
Презентация по информатике блок питания

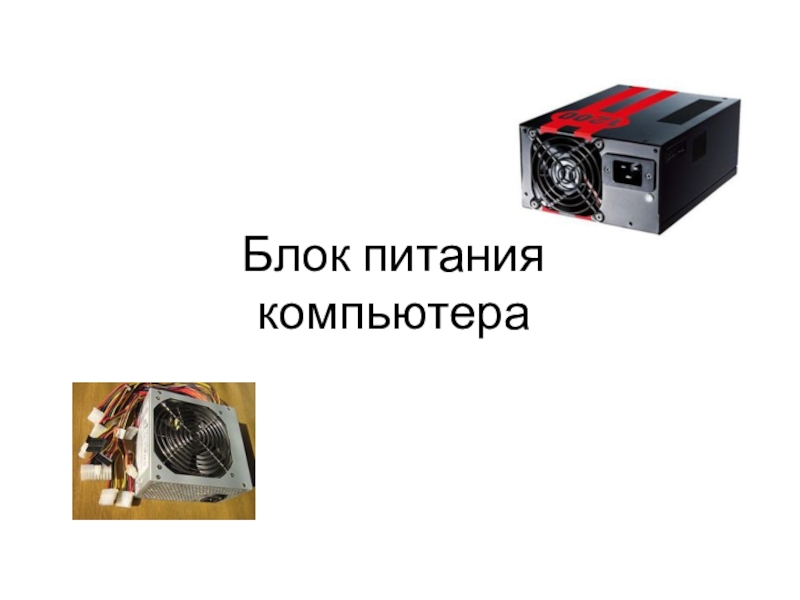

Слайд 1Блок питания компьютера

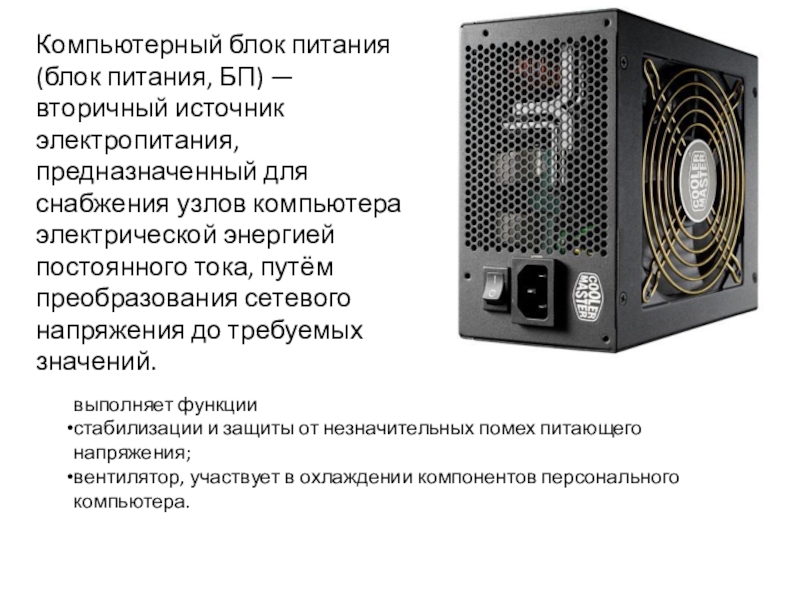

Слайд 2Компьютерный блок питания (блок питания, БП) — вторичный источник электропитания, предназначенный

для снабжения узлов компьютера электрической энергией постоянного тока, путём преобразования сетевого напряжения до требуемых значений.

выполняет функции
стабилизации и защиты от незначительных помех питающего напряжения;
вентилятор, участвует в охлаждении компонентов персонального компьютера.

Компьютерный блок питания (блок питания, БП) — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электрической энергией

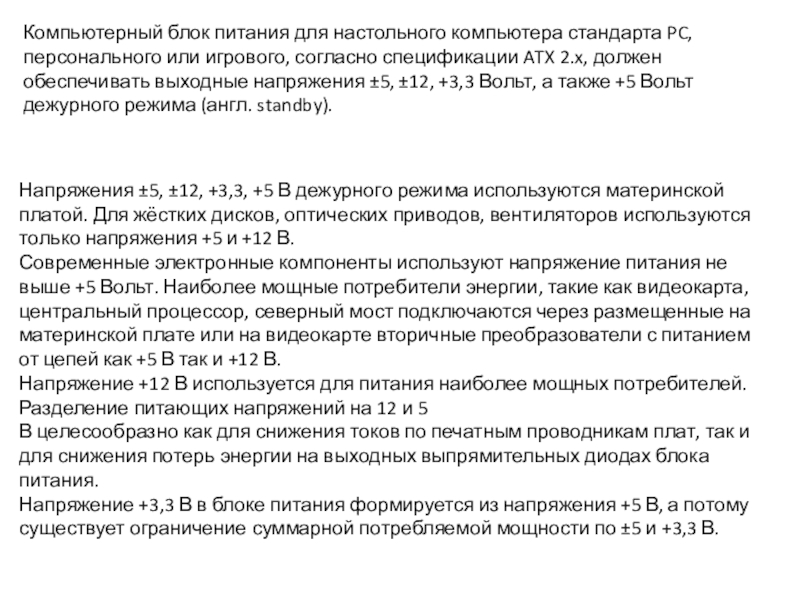

Слайд 3Компьютерный блок питания для настольного компьютера стандарта PC, персонального или игрового,

согласно спецификации ATX 2.x, должен обеспечивать выходные напряжения ±5, ±12, +3,3 Вольт, а также +5 Вольт дежурного режима (англ. standby).

Напряжения ±5, ±12, +3,3, +5 В дежурного режима используются материнской платой. Для жёстких дисков, оптических приводов, вентиляторов используются только напряжения +5 и +12 В.
Современные электронные компоненты используют напряжение питания не выше +5 Вольт. Наиболее мощные потребители энергии, такие как видеокарта, центральный процессор, северный мост подключаются через размещенные на материнской плате или на видеокарте вторичные преобразователи с питанием от цепей как +5 В так и +12 В.
Напряжение +12 В используется для питания наиболее мощных потребителей. Разделение питающих напряжений на 12 и 5
В целесообразно как для снижения токов по печатным проводникам плат, так и для снижения потерь энергии на выходных выпрямительных диодах блока питания.
Напряжение +3,3 В в блоке питания формируется из напряжения +5 В, а потому существует ограничение суммарной потребляемой мощности по ±5 и +3,3 В.

Компьютерный блок питания для настольного компьютера стандарта PC, персонального или игрового, согласно спецификации ATX 2.x, должен обеспечивать

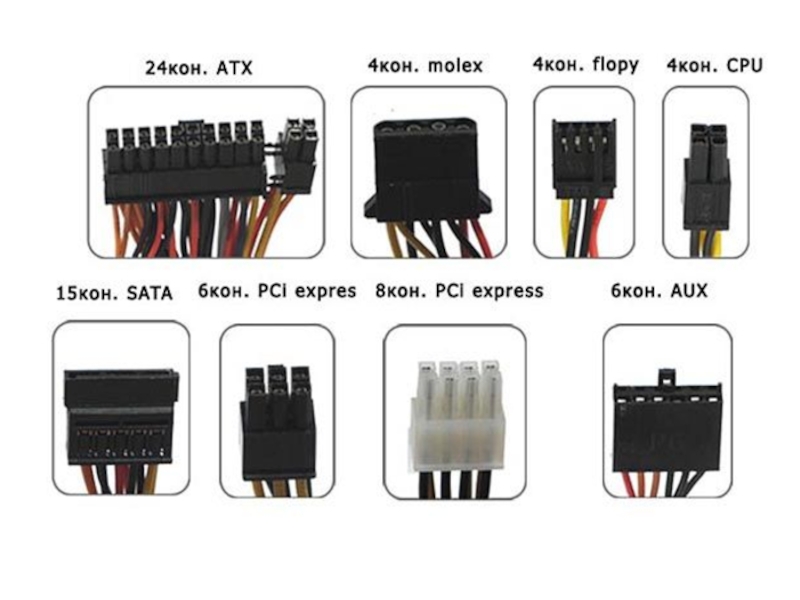

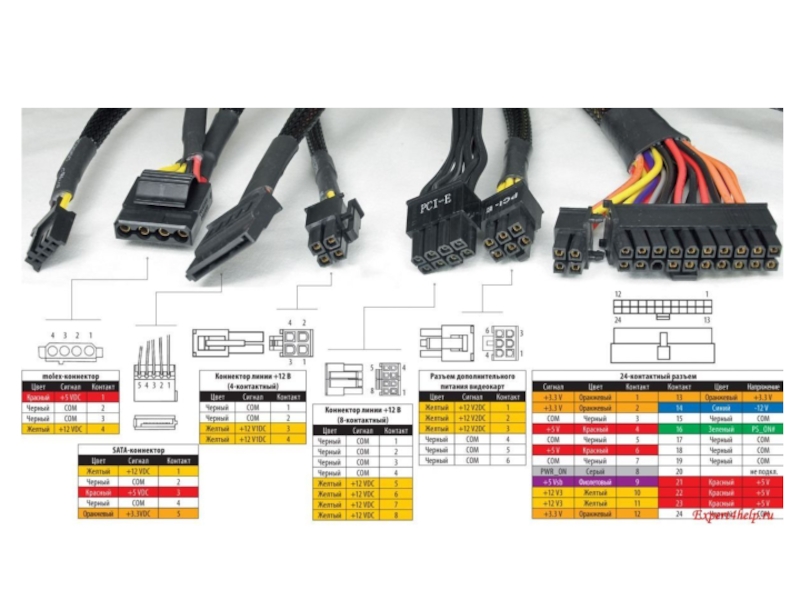

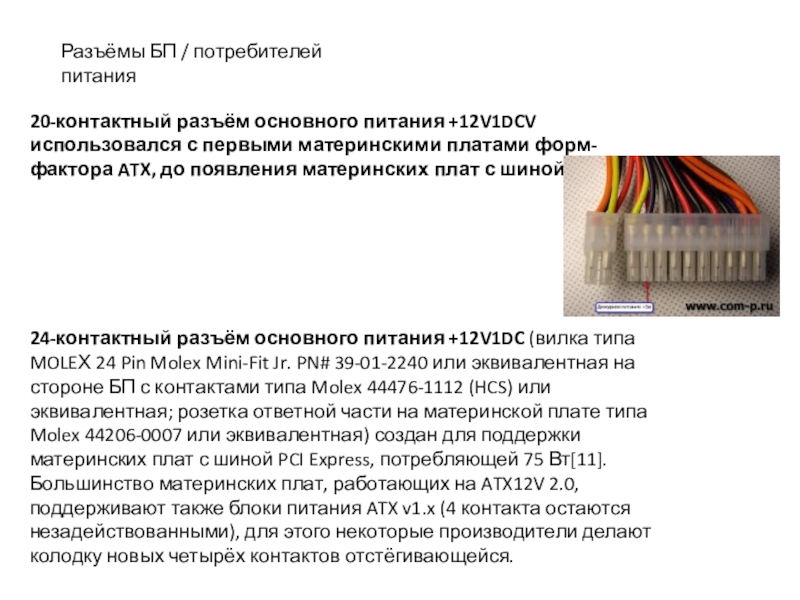

Слайд 4Разъёмы БП / потребителей питания
20-контактный разъём основного питания +12V1DCV использовался с

первыми материнскими платами форм-фактора ATX, до появления материнских плат с шиной PCI-Express.

24-контактный разъём основного питания +12V1DC (вилка типа MOLEХ 24 Pin Molex Mini-Fit Jr. PN# 39-01-2240 или эквивалентная на стороне БП с контактами типа Molex 44476-1112 (HCS) или эквивалентная; розетка ответной части на материнской плате типа Molex 44206-0007 или эквивалентная) создан для поддержки материнских плат с шиной PCI Express, потребляющей 75 Вт[11]. Большинство материнских плат, работающих на ATX12V 2.0, поддерживают также блоки питания ATX v1.x (4 контакта остаются незадействованными), для этого некоторые производители делают колодку новых четырёх контактов отстёгивающейся.

Разъёмы БП / потребителей питания20-контактный разъём основного питания +12V1DCV использовался с первыми материнскими платами форм-фактора ATX, до

Слайд 5ATX (от англ. Advanced Technology Extended) — форм-фактор) — форм-фактор персональных) — форм-фактор персональных настольных компьютеров) — форм-фактор персональных настольных компьютеров. Является доминирующим стандартом для массово выпускаемых,

начиная с 2001 года, компьютерных систем.

Стандарт ATX определяет следующие характеристики:

геометрические размеры материнских плат;
общие требования по положению разъёмов и отверстий на корпусе;
форму и положение ряда разъёмов (преимущественно питания);
геометрические размеры блока питания;
положение блока питания в корпусе;
электрические характеристики блока питания;

ATX (от англ. Advanced Technology Extended) — форм-фактор) — форм-фактор персональных) — форм-фактор персональных настольных компьютеров) — форм-фактор персональных настольных компьютеров. Является доминирующим стандартом для массово выпускаемых, начиная с 2001 года, компьютерных систем.Стандарт ATX

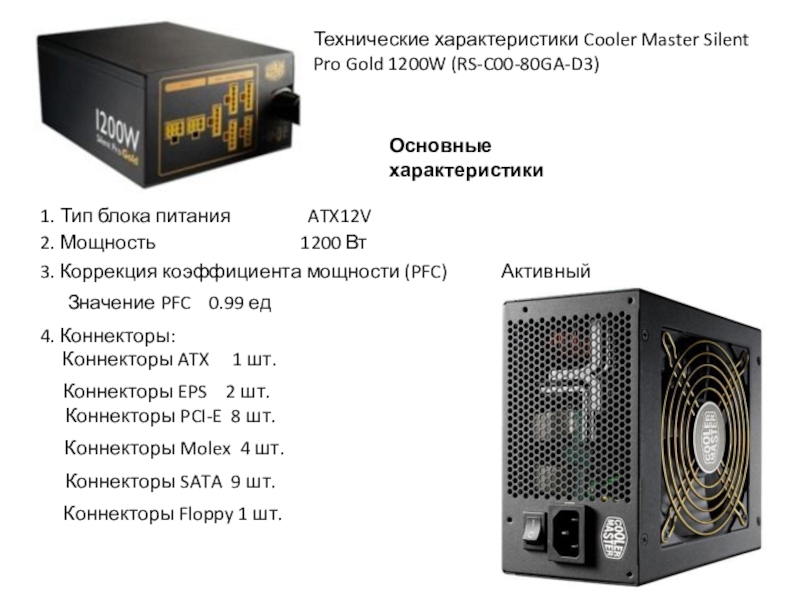

Слайд 6Технические характеристики Cooler Master Silent Pro Gold 1200W (RS-C00-80GA-D3)
Основные характеристики
1. Тип

блока питания ATX12V

2. Мощность 1200 Вт

3. Коррекция коэффициента мощности (PFC) Активный

Значение PFC 0.99 ед

4. Коннекторы:
Коннекторы ATX 1 шт.

Коннекторы EPS 2 шт.

Коннекторы PCI-E 8 шт.

Коннекторы Molex 4 шт.

Коннекторы SATA 9 шт.

Коннекторы Floppy 1 шт.

Технические характеристики Cooler Master Silent Pro Gold 1200W (RS-C00-80GA-D3)Основные характеристики1. Тип блока питания

Слайд 7

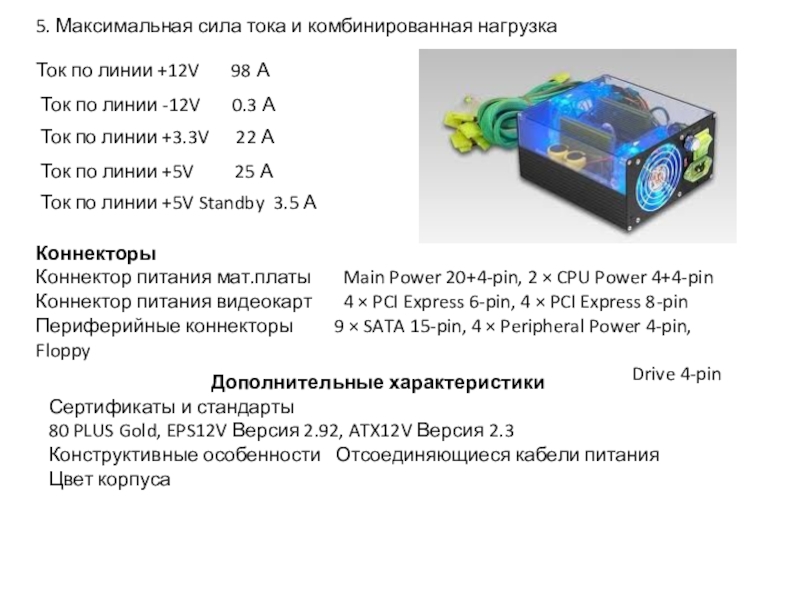

Слайд 85. Максимальная сила тока и комбинированная нагрузка
Ток по линии +12V

98 А

Ток по линии -12V 0.3 А

Ток по линии +3.3V 22 А

Ток по линии +5V 25 А

Ток по линии +5V Standby 3.5 А

Коннекторы
Коннектор питания мат.платы Main Power 20+4-pin, 2 × CPU Power 4+4-pin
Коннектор питания видеокарт 4 × PCI Express 6-pin, 4 × PCI Express 8-pin
Периферийные коннекторы 9 × SATA 15-pin, 4 × Peripheral Power 4-pin, Floppy
Drive 4-pin

Дополнительные характеристики
Сертификаты и стандарты
80 PLUS Gold, EPS12V Версия 2.92, ATX12V Версия 2.3
Конструктивные особенности Отсоединяющиеся кабели питания
Цвет корпуса

5. Максимальная сила тока и комбинированная нагрузкаТок по линии +12V 98 АТок по линии

Слайд 9

Слайд 10Охлаждение
Охлаждение блока питания
Вентилятор: 135×135 ()
Питание
Входное напряжение
Универсальный 110/220В 50 Гц
Коэффициент полезного действия

90%

Системы защиты
Защита от коротких замыканий (SCP), Защита от перегрузки любого из выходов блока по отдельности (OCP), Защита от повышения напряжения (OVP), Защита от понижения напряжения (UVP), Превышение максимальной нагрузки (OPP), Превышение максимально допустимой температуры (OTP)

Наработка на отказ (MTBF)
100000 ч

ОхлаждениеОхлаждение блока питанияВентилятор: 135×135 ()ПитаниеВходное напряжениеУниверсальный 110/220В 50 ГцКоэффициент полезного действия 90%Системы защитыЗащита от коротких замыканий

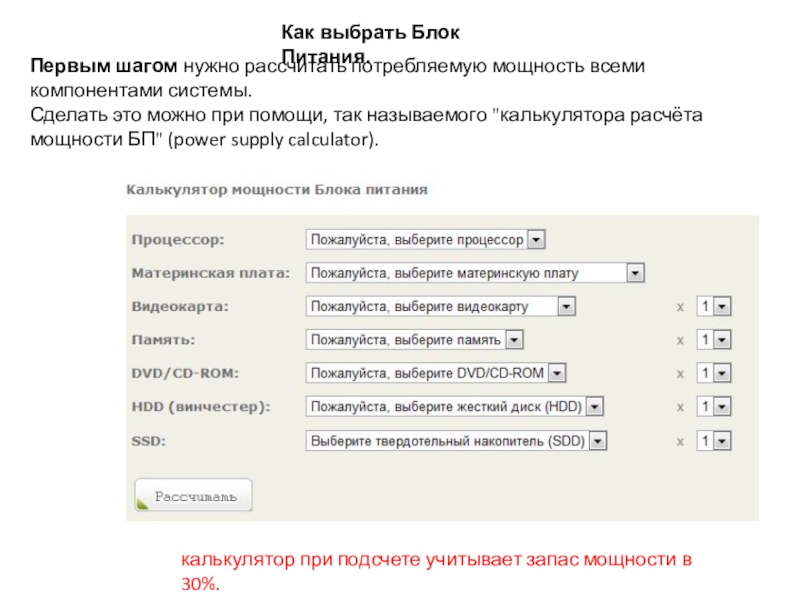

Слайд 11Как выбрать Блок Питания.
Первым шагом нужно рассчитать потребляемую мощность всеми компонентами

системы.
Сделать это можно при помощи, так называемого "калькулятора расчёта мощности БП" (power supply calculator).

калькулятор при подсчете учитывает запас мощности в 30%.

Как выбрать Блок Питания.Первым шагом нужно рассчитать потребляемую мощность всеми компонентами системы.Сделать это можно при помощи, так

Слайд 12Вторым шагом будет выбор типа блока питания.

Блоки питания различают по типу

подключения отходящих линий:
модульный и стандартный.

К модульному можно подключать кабеля по необходимости, в зависимости от нужды.

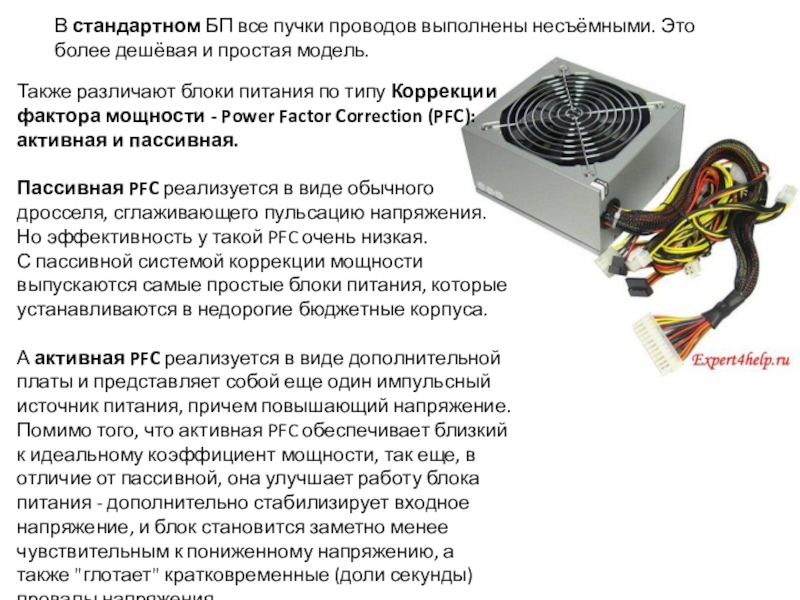

Слайд 13В стандартном БП все пучки проводов выполнены несъёмными. Это более дешёвая

и простая модель.

Также различают блоки питания по типу Коррекции фактора мощности - Power Factor Correction (PFC): активная и пассивная.

Пассивная PFC реализуется в виде обычного дросселя, сглаживающего пульсацию напряжения. Но эффективность у такой PFC очень низкая.
С пассивной системой коррекции мощности выпускаются самые простые блоки питания, которые устанавливаются в недорогие бюджетные корпуса.

А активная PFC реализуется в виде дополнительной платы и представляет собой еще один импульсный источник питания, причем повышающий напряжение. Помимо того, что активная PFC обеспечивает близкий к идеальному коэффициент мощности, так еще, в отличие от пассивной, она улучшает работу блока питания - дополнительно стабилизирует входное напряжение, и блок становится заметно менее чувствительным к пониженному напряжению, а также "глотает" кратковременные (доли секунды) провалы напряжения.

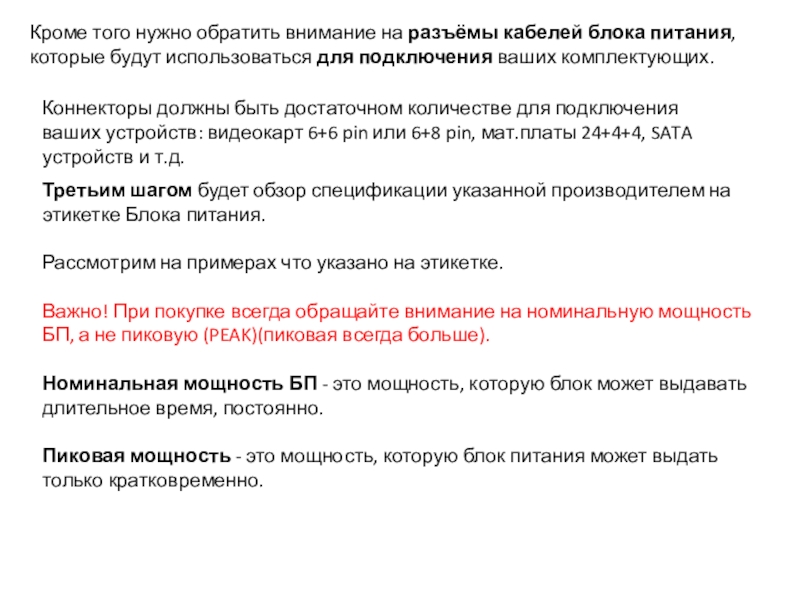

Слайд 14Кроме того нужно обратить внимание на разъёмы кабелей блока питания, которые

будут использоваться для подключения ваших комплектующих.

Коннекторы должны быть достаточном количестве для подключения ваших устройств: видеокарт 6+6 pin или 6+8 pin, мат.платы 24+4+4, SATA устройств и т.д.

Третьим шагом будет обзор спецификации указанной производителем на этикетке Блока питания.

Рассмотрим на примерах что указано на этикетке.

Важно! При покупке всегда обращайте внимание на номинальную мощность БП, а не пиковую (PEAK)(пиковая всегда больше).

Номинальная мощность БП - это мощность, которую блок может выдавать длительное время, постоянно.

Пиковая мощность - это мощность, которую блок питания может выдать только кратковременно.

Кроме того нужно обратить внимание на разъёмы кабелей блока питания, которые будут использоваться для подключения ваших комплектующих.Коннекторы

Слайд 15Самым востребованным параметром на сегодняшний день является мощность БП по каналам

+12V.
Чем больше каналов тем лучше. Бывает от одного канала +12V до нескольких: +12V1, +12V2, ..., +12V4, +12V5 и т.д.
В современных системах основная нагрузка приходиться на эти каналы: процессор, видеокарты, кулеры, винчестеры и др.
Поэтому решающим фактором для выбора БП является не общая мощность, указанная на наклейке, а суммарная мощность по линиям +12V.
Чем больше эта суммарная мощность, тем лучше реализованы компоненты БП.

Самым востребованным параметром на сегодняшний день является мощность БП по каналам +12V.Чем больше каналов тем лучше. Бывает

Слайд 16

Слайд 17В нём 6 (!) линий +12V суммарной мощностью 960 Ватт. В

таблице представлена схема подключения устройств по веткам.

В нём 6 (!) линий +12V суммарной мощностью 960 Ватт. В таблице представлена схема подключения устройств по

Слайд 18Ещё одним очень важным параметром для блока питания является Коэффициент Полезного

Действия (КПД).
Различают блоки питания в основном по пороговому значению КПД, который равен 80%. Все блоки питания которые имеют КПД ниже 80% относят к простым-бюджетным, которые используют в основном в офисных системах.
А те БП, КПД которых выше 80%, относят к производительно-геймерским. Такие БП имеют международный сертификат 80PLUS.
В свою очередь стандарт 80PLUS имеет категории BRONZE, SILVER, GOLD:

Последней особенностью, на которую стоит обратить внимание при выборе блока питания, будет кулер или вентилятор.
Здесь всё просто: чем больше кулер, тем меньше шума от его работы.
Нынешние БП комплектуются вентиляторами размером 120 мм и больше. Причём в хороших, брендовых блоках питания вентилятор меняет количество оборотов в зависимости от загрузки . Это способствует снижению шума.

Ещё одним очень важным параметром для блока питания является Коэффициент Полезного Действия (КПД).Различают блоки питания в основном

Слайд 19

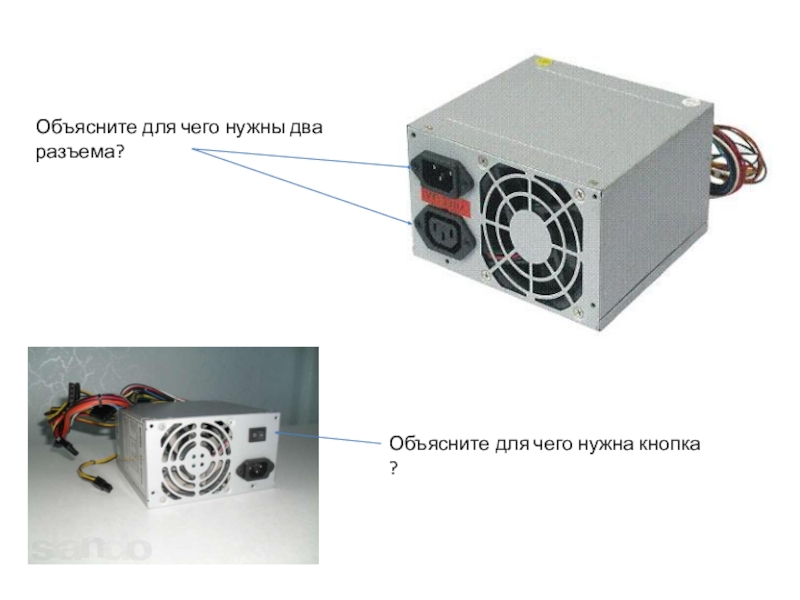

Слайд 20Объясните для чего нужны два разъема?
Объясните для чего нужна кнопка

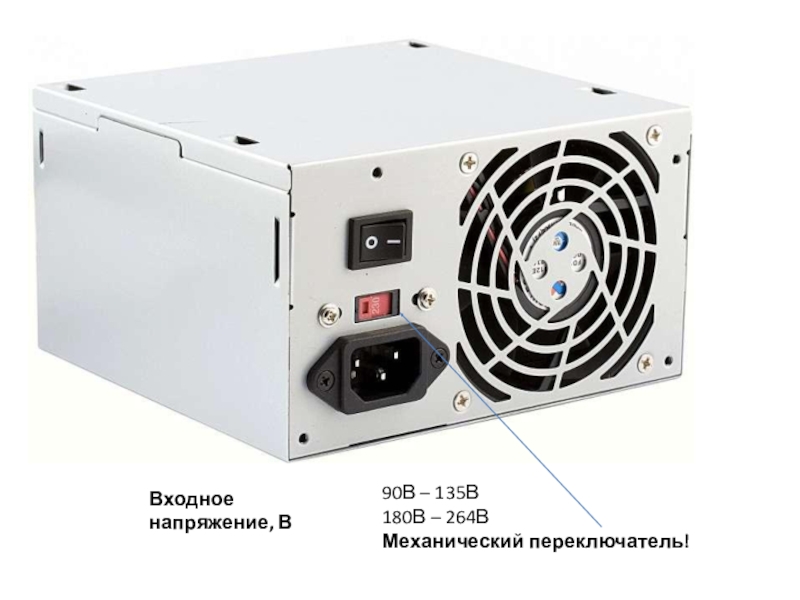

Слайд 2190В – 135В 180В – 264В Механический переключатель!
Входное напряжение, В

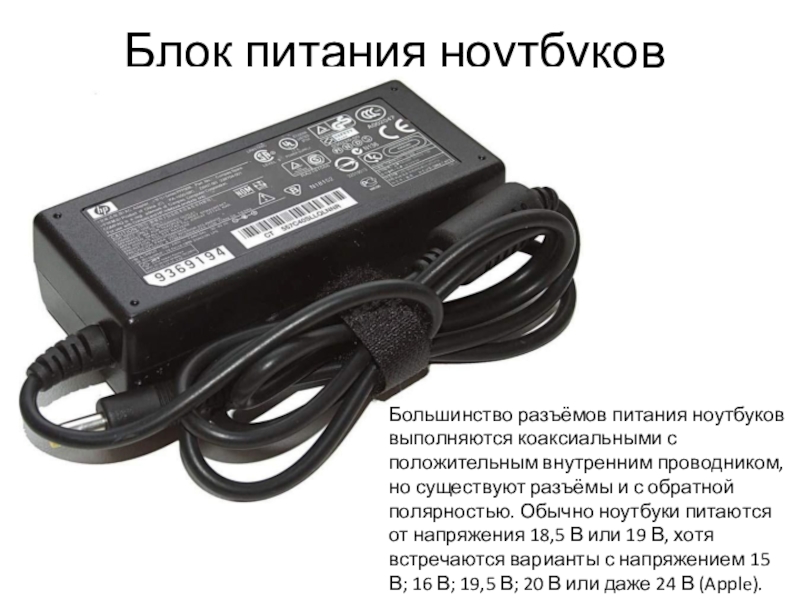

Слайд 22Блок питания ноутбуков
Большинство разъёмов питания ноутбуков выполняются коаксиальными с положительным внутренним проводником, но

существуют разъёмы и с обратной полярностью. Обычно ноутбуки питаются от напряжения 18,5 В или 19 В, хотя встречаются варианты с напряжением 15 В; 16 В; 19,5 В; 20 В или даже 24 В (Apple).

Блок питания ноутбуковБольшинство разъёмов питания ноутбуков выполняются коаксиальными с положительным внутренним проводником, но существуют разъёмы и с обратной полярностью.

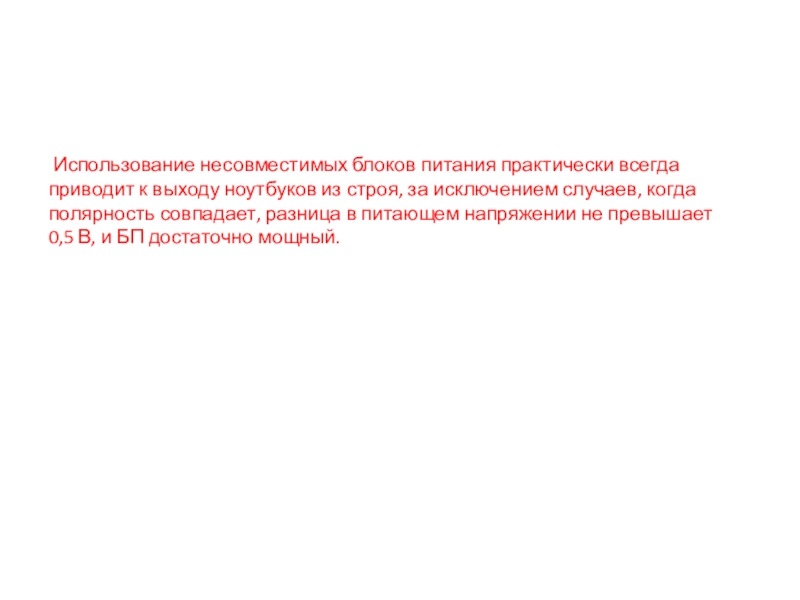

Слайд 23 Использование несовместимых блоков питания практически всегда приводит к выходу ноутбуков из

строя, за исключением случаев, когда полярность совпадает, разница в питающем напряжении не превышает 0,5 В, и БП достаточно мощный.

Использование несовместимых блоков питания практически всегда приводит к выходу ноутбуков из строя, за исключением случаев, когда полярность

Слайд 24Исто́чник бесперебо́йного пита́ния

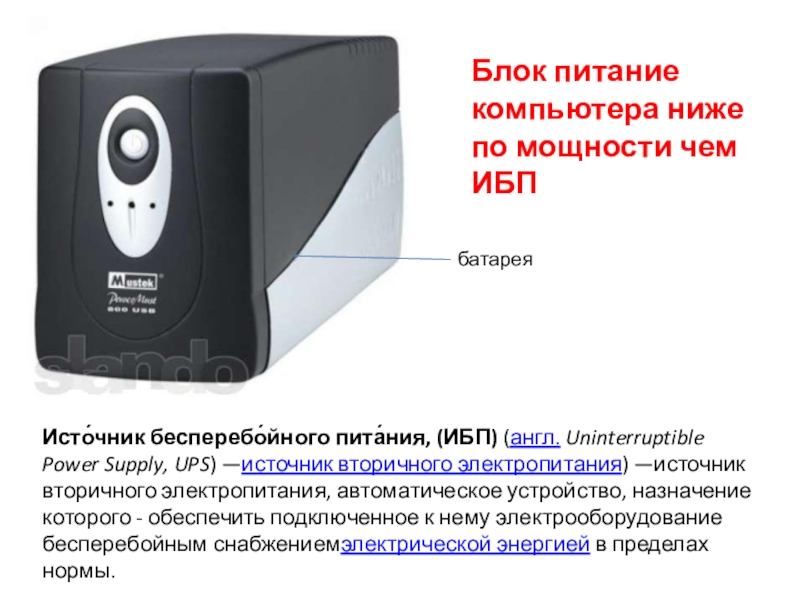

Слайд 25Исто́чник бесперебо́йного пита́ния, (ИБП) (англ. Uninterruptible Power Supply, UPS) —источник вторичного электропитания) —источник вторичного электропитания,

автоматическое устройство, назначение которого - обеспечить подключенное к нему электрооборудование бесперебойным снабжениемэлектрической энергией в пределах нормы.

Блок питание компьютера ниже по мощности чем ИБП

батарея

Исто́чник бесперебо́йного пита́ния, (ИБП) (англ. Uninterruptible Power Supply, UPS) —источник вторичного электропитания) —источник вторичного электропитания, автоматическое устройство, назначение которого - обеспечить

Слайд 26Защитные функции ИБП
Преобразователь напряжения (инвертор)
Аккумуляторную батарею, от емкости которой зависит время

аварийной работы
Выпрямитель (зарядное устройство)
Входной фильтр для ликвидации импульсных и электромагнитных воздействий

Некоторые ИБП позволяют включать ПК при отсутствии напряжения во внешней сети (холодный старт) , когда необходимо срочно считать информацию и заменять аккумуляторы без выключения ИБП и нагрузки.

Защитные функции ИБППреобразователь напряжения (инвертор)Аккумуляторную батарею, от емкости которой зависит время аварийной работыВыпрямитель (зарядное устройство)Входной фильтр для

Слайд 27Классификация источников бесперебойного питания
Резервная
Интерактивная
Двойное преобразование

Слайд 28Off-line или Standby
Принцип работы таких источников - нагрузка (т. е.

потребитель) через некий сетевой фильтр напрямую связан с городской электросетью. При отключении входного напряжения, ИБП Off-line переходит на питание нагрузки инвертором от встроенных аккумуляторов.

Off-line или Standby Принцип работы таких источников - нагрузка (т. е. потребитель) через некий сетевой фильтр напрямую

Слайд 29Недостатки
отсутствие хорошей фильтрации и стабилизации выходного напряжения, выходное напряжение при работе

от сети всегда равно входному;
даже при незначительных падениях и бросках напряжения ИБП переходит в режим работы от встроенных аккумуляторов;
время перехода на аккумуляторы и обратно (период непредсказуемых последствий) 5-20мсек;
в некоторых ситуациях время переключения может утраиваться;
большинство моделей при работе от аккумуляторов не воспроизводят на выходе напряжение синусоидальной формы;

Недостаткиотсутствие хорошей фильтрации и стабилизации выходного напряжения, выходное напряжение при работе от сети всегда равно входному; даже

Слайд 30Гибридные Line-interactive
Принцип действия в основном аналогичен Off-line, но с целью

подавления некоторых видов помех и улучшения работы потребителей при длительном падении или повышении напряжения в этих источниках используются различные дополнительные устройства («бустеры», «кондиционеры линий» и др.).
Недостатки ГИБРИДНЫХ ИБП те же, что и у Off-line, кроме этого, их регулирующие напряжение узлы могут порождать устойчивые искажения выходного сигнала и непредсказуемые переходные процессы

Гибридные Line-interactive Принцип действия в основном аналогичен Off-line, но с целью подавления некоторых видов помех и улучшения

Слайд 31On-line c двойным преобразованием
ИБП преобразует 100% поступающего к нему на

вход переменного тока в постоянный (т. н. выпрямление), а затем выполняет обратное преобразование. ИБП класса On-line обеспечивают прецизионную стабилизацию величины и формы выходного напряжения и полную фильтрацию любых помех, возникающих в электросети. Кроме этого, как правило, они корректируют Км (коэффициент мощности) нагрузки, снижая, таким образом, ток потребления от сети, благодаря чему не нужно устанавливать более мощные защитные автоматы и применять провода увеличенного сечения, чем в случае применения ИБП других классов. При их переходе на аккумуляторные батареи полностью отсутствуют переходные процессы у выходного напряжения.

On-line c двойным преобразованием ИБП преобразует 100% поступающего к нему на вход переменного тока в постоянный (т.

Слайд 32Характеристики ИБП
выходная мощность, измеряемая в вольт-амперах (VA) или ваттах (W);
выходное напряжение, (измеряется в вольтах, V);
время

переключения, то есть время перехода ИБП на питание от аккумуляторов (измеряется в миллисекундах, ms);
время автономной работы, определяется ёмкостью батарей и мощностью подключённого к ИБП оборудования (измеряется в минутах, мин.), у большинства офисных ИБП оно равняется 4-15 минутам;
ширина диапазона входного (сетевого) напряжения, при котором ИБП в состоянии стабилизировать питание без перехода на аккумуляторные батареи (измеряется в вольтах, V);
срок службы аккумуляторных батарей (измеряется годами, обычно свинцовые аккумуляторные батареи значительно теряют свою ёмкость уже через 3 года).

Характеристики ИБПвыходная мощность, измеряемая в вольт-амперах (VA) или ваттах (W);выходное напряжение, (измеряется в вольтах, V);время переключения, то есть время перехода ИБП

Слайд 33

Выпрямитель

Инвертор

Батарея
=/~
~/=
OnLine
Off Line
Постоянно работающий инвертор
Инвертор активен только
при работе от батареи
Stand by
Line Interactive
Double

Conversion

Single Conversion

Delta Conversion

Дешево
Высокий КПД
Высокая надежность

“Чистое”питание
Нет переключения Uвых

ИБП: Архитектура

ВыпрямительИнверторБатарея=/~~/=OnLineOff LineПостоянно работающий инверторИнвертор активен толькопри работе от батареиStand byLine InteractiveDouble ConversionSingle ConversionDelta Conversion Дешево Высокий КПД

Слайд 34

Инвертор

Батарея
=/~

Нагрузка
Мощность
Характеризует выходную
мощность ИБП, например:
BE700-RS 700 ВА
Время
Определяет время
автономной работы

ИБП

ИБП – основные параметры

ИБП

Слайд 35ИБП – основные параметры

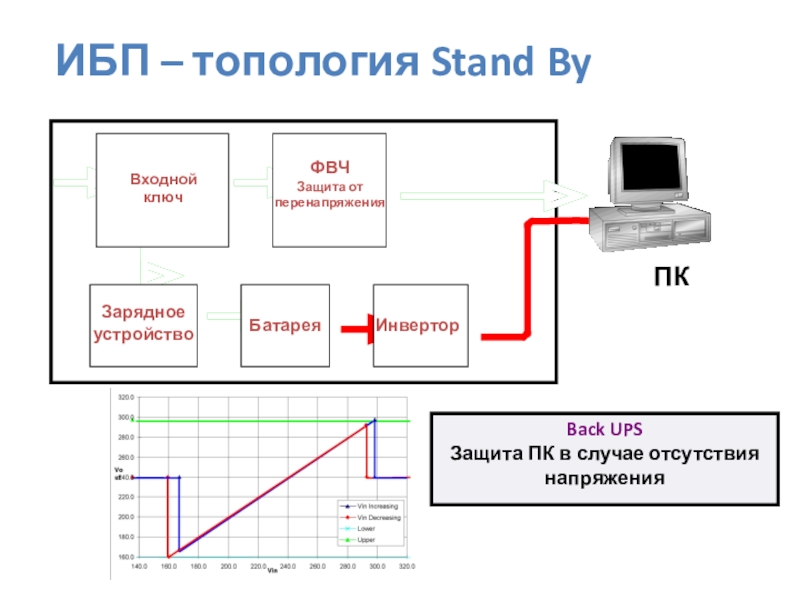

Слайд 36ПК

Back UPS Защита ПК в случае отсутствия напряжения

Входной
ключ

ФВЧ
Защита от
перенапряжения

Батарея
Инвертор
Зарядное
устройство
ИБП –

топология Stand By

ПКBack UPS Защита ПК в случае отсутствия напряженияВходнойключФВЧЗащита от перенапряженияБатареяИнверторЗарядноеустройствоИБП – топология Stand By

Слайд 37

ФВЧ
Защита от
перенапряжения

Стабилизатор
напряжения

Инвертор/
зарядное
устройство

Батарея

Входной
ключ

Line Interactive
Инвертор активен только при работе от батареи
Back UPS

RS - Защита ПК в случае отсутствия напряжения - Коррекция напряжения

ИБП – топология line interactive

ПК

ФВЧЗащита от перенапряженияСтабилизаторнапряженияИнвертор/зарядноеустройствоБатареяВходнойключLine InteractiveИнвертор активен только при работе от батареиBack UPS RS - Защита ПК в

Слайд 38Особенности линейки APC Back UPS

Ступенчатая аппроксимация синусоиды при работе от батареи
Выходные

розетки с защитой от перенапряжения и батарейной поддержкой и только с защитой от перенапряжения
Индикация нормальной работы, работа от батареи, замена батареи, перегрузка
Переустанавливаемый предохранитель
«Холодный старт»
Замена батарей пользователем в горячем режиме
Работа с PowerChute Personal Edition в Simple Signaling
Гарантия 2.5 года с момента производства

ИБП Back UPS

Особенности линейки APC Back UPSСтупенчатая аппроксимация синусоиды при работе от батареиВыходные розетки с защитой от перенапряжения и

Слайд 39

Топология
Stand By
Свойства:
BE400-RS (240Вт),BE550-RS (330Вт), BE700-RS (405Вт)
Ступенчатая аппроксимация синусоиды при

работе от батареи
4 розетки Shuko с батарейной поддержкой
4 розетки Shuko с защитой от перенапряжения (фильтры)
Индикация нормальной работы, работа от батареи, замена батареи, перегрузка
Нижний порог перехода на батарею 160В/180В/196В
В последних моделях регулируемый верхний порог 278/266/256
Переустанавливаемый предохранитель
«холодный старт»
Коммуникационный порт (USB – только 550 и 700 ВА модели)
Замена батарей пользователем в горячем режиме
Работа с PowerChute Personal Edition в Simple Signaling
Защита тел/факс/DSL линий
Комплектность:
CD c ПО PC Personal Edition Windows 98/ME/2k/XP/2k3/Vista, Mac OS X)
Кабель USB (940-0127A, AP9827)
Гарантия – 3 года!

ИБП Back UPS ES

ТопологияStand ByСвойства:BE400-RS (240Вт),BE550-RS (330Вт), BE700-RS (405Вт) Ступенчатая аппроксимация синусоиды при работе от батареи 4 розетки Shuko с

Слайд 40

Топология
Line Interactive
Свойства BE525-RS (300Вт)
Ступенчатая аппроксимация синусоиды при работе от

батареи
3 розетки Shuko с батарейной поддержкой
1 розетка Shuko с защитой от перенапряжения (фильтры)
Индикация нормальной работы, работа от батареи, замена батареи, перегрузка (один многоцветный LED-индикатор)
Режим SmartBoost/SmartTrim, диапазон работы 160-280В
Переустанавливаемый предохранитель
«холодный старт»
Коммуникационный порт (USB и последовательный порт)
Замена батарей пользователем в горячем режиме
Работа с PowerChute Personal Edition в Simple Signaling
Защита тел/факс/DSL линий
Комплектность:
ПО PC Personal Edition Windows 98/ME/2k/XP/2k3/Vista, MacOS X
Кабель USB (940-0127A, AP9827)

ИБП Back UPS ES

ТопологияLine InteractiveСвойства BE525-RS (300Вт) Ступенчатая аппроксимация синусоиды при работе от батареи 3 розетки Shuko с батарейной поддержкой

Слайд 41

Топология
Stand By
Свойства:
BK350EI (210Вт), BK500EI (300 Вт), BK650EI (400Вт)
Ступенчатая аппроксимация синусоиды

при работе от батареи
3 розетки IEC320 C13 с батарейной поддержкой
1 розетка IEC320 C13 с защитой от перенапряжения
Индикация нормальной работы, работа от батареи, замена батареи, перегрузка
Нижний порог перехода на батарею 160В/180В/196В
В последних моделях регулируемый верхний порог 278/266/256
Переустанавливаемый предохранитель
«холодный старт»
Коммуникационный порт (USB и последовательный порт)
Замена батарей пользователем в горячем режиме
Работа с PowerChute Personal Edition в Simple Signaling
Защита тел/факс/DSL линий
Комплектность:
2 кабеля для нагрузки (С13-С14)
ПО PC Personal Edition Windows 98/ME/2k/XP/2k3/Vista, MacOS X)
Кабель USB (940-0127A, AP9827)

ИБП Back UPS CS

ТопологияStand ByСвойства:BK350EI (210Вт), BK500EI (300 Вт), BK650EI (400Вт) Ступенчатая аппроксимация синусоиды при работе от батареи 3 розетки

Слайд 42

Топология
Stand By
Свойства:
BK500-RS (300 Вт)
Ступенчатая аппроксимация синусоиды при работе от

батареи
3 розетки IEC320 C13 с батарейной поддержкой
1 розетка IEC320 C13 с защитой от перенапряжения
Индикация нормальной работы, работа от батареи, замена батареи, перегрузка
Нижний порог перехода на батарею 160В/180В/196В
В последних моделях регулируемый верхний порог 278/266/256
Переустанавливаемый предохранитель
«холодный старт»
Коммуникационный порт - отсутствует
Замена батарей пользователем в горячем режиме
Комплектность:
2 кабеля для нагрузки (С13-С14)

ИБП Back UPS CS

ТопологияStand ByСвойства: BK500-RS (300 Вт) Ступенчатая аппроксимация синусоиды при работе от батареи 3 розетки IEC320 C13 с

Слайд 43Свойства:
BH500INET (300w)
Возможность настенного крепления устройства
Ступенчатая аппроксимация синусоиды при

работе от батареи
4 розетки IEC320 C13 с батарейной поддержкой
Индикация нормальной и автономной работы, перегрузки и замены батарей, неисправности в сети электропитания, сетевого подключения
Диапазон входного напряжения 180-266 В
Переустанавливаемый предохранитель
«холодный старт»
Коммуникационный порт – Ethernet (LAN port)
Замена батарей пользователем
Защита информационных линий:
RJ-11 (телефон/факс/DSL-линии)
RJ-45 (10/100Base-T Ethernet)
BNC (КТВ/кабельные сети)
Комплект:
ПО APC Back UPS HS Software (Windows 98/ME/2k/XP/2k3)

ИБП Back UPS HS

Топология
Stand By

Свойства:BH500INET (300w) Возможность настенного крепления устройства Ступенчатая аппроксимация синусоиды при работе от батареи 4 розетки IEC320 C13

Слайд 44Свойства:
BR500I (300Вт)
Ступенчатая аппроксимация синусоиды при работе от батареи
3 розетки

IEC320 C13 с батарейной поддержкой
1 розетка IEC320 C13 с защитой от перенапряжения
Индикация нормальной и автономной работы, перегрузки и замены батарей
Режим SmartBoost/SmartTrim: 168 - 280 В по входу
Переустанавливаемый предохранитель
«холодный старт»
Коммуникационный порт/USB
Замена батарей пользователем
Работа с PowerChute Personal Edition в Simple Signaling
Защита тел/факс/DSL линий
Комплектность:
2 кабеля для нагрузки (С13-С14)
ПО PC Personal Edition Windows 98/ME/2k/XP/2k3/Vista, MacOS X)
Кабель USB (940-0127A, AP9827)

ИБП Back UPS RS

Топология
Line Interactive

Свойства:BR500I (300Вт) Ступенчатая аппроксимация синусоиды при работе от батареи 3 розетки IEC320 C13 с батарейной поддержкой 1

Слайд 45Свойства:
BR800I (540Вт)
Ступенчатая аппроксимация синусоиды при работе от батареи
4 розетки

IEC320 C13 с батарейной поддержкой
2 розетки IEC320 C13 с защитой от перенапряжения
Индикация нормальной и автономной работы, перегрузки и замены батарей
Режим SmartBoost/SmartTrim: диапазон входного напряжения 160 - 300 В
Переустанавливаемый предохранитель
«холодный старт»
Коммуникационный порт/USB
Замена батарей пользователем
Работа с PowerChute Personal Edition в Simple Signaling
Защита RJ-11(тел/факс/DSL линий), RJ-45 (Ethernet)
Комплектность:
2 кабеля для нагрузки (С13-С14)
ПО PC Personal Edition Windows 98/ME/2k/XP/2k3/Vista, MacOS X)
Кабель USB (940-0127A, AP9827)

ИБП Back UPS RS

Топология
Line Interactive

Свойства:BR800I (540Вт) Ступенчатая аппроксимация синусоиды при работе от батареи 4 розетки IEC320 C13 с батарейной поддержкой 2

Слайд 46Свойства:
BR1000I (600Вт), BR1500I (865Вт)
Внешняя батарея BR24BP для BR1500I (21мин 865

Вт)
Ступенчатая аппроксимация синусоиды при работе от батареи
6 розеток IEC320 C13 с батарейной поддержкой
2 розетки IEC320 C13 с защитой от перенапряжения
Индикация нормальной и автономной работы, перегрузки и замены батарей
Режим SmartBoost/SmartTrim: 160 - 286 В по входу
Переустанавливаемый предохранитель
«холодный старт»
Коммуникационный порт/USB
Замена батарей пользователем
Работа с PowerChute Personal Edition в Simple Signaling
Защита RJ-11(тел/факс/DSL линий), RJ-45 (Ethernet)
Комплектность:
3 кабеля для нагрузки (С13-С14)
ПО PC Personal Edition Windows 98/ME/2k/XP/2k3/Vista, MacOS X)
Кабель USB (940-0127A, AP9827)

ИБП Back UPS RS

Топология
Line Interactive

Свойства:BR1000I (600Вт), BR1500I (865Вт) Внешняя батарея BR24BP для BR1500I (21мин 865 Вт) Ступенчатая аппроксимация синусоиды при работе

Слайд 47Свойства:
BR650CI-RS (390Вт), BR1100CI-RS (660Вт)
Ступенчатая аппроксимация синусоиды при работе от батареи

3 розетки IEC320 C13 с батарейной поддержкой
1 розетка IEC320 C13 с защитой от перенапряжения
Индикация нормальной работы, замены батарей (LED)
Режим SmartBoost/SmartTrim:
диапазон входного напряжения 155 - 290 В
Переустанавливаемый предохранитель
«холодный старт»
Коммуникационный порт/USB – отсутствуют
Замена батарей пользователем
Защита RJ-11(тел/факс/DSL линий)

ИБП Back UPS RS

Топология
Line Interactive

Свойства:BR650CI-RS (390Вт), BR1100CI-RS (660Вт) Ступенчатая аппроксимация синусоиды при работе от батареи 3 розетки IEC320 C13 с батарейной

Слайд 48Свойства:
BR1200LCDI (780Вт), BR1500LCDI (865Вт)
Ступенчатая аппроксимация синусоиды при работе от батареи

6 розеток IEC320 C13 с батарейной поддержкой
2 розетки IEC320 C13 с защитой от перенапряжения
Индикация – LCD дисплей
Режим SmartBoost/SmartTrim: 160 - 286 В по входу
Переустанавливаемый предохранитель
«холодный старт»
Коммуникационный порт/USB
Замена батарей пользователем
Работа с PowerChute Personal Edition в Simple Signaling
Защита RJ-45 (тел/факс/DSL линий/Ethernet),
Комплектность:
3 кабеля для нагрузки (С13-С14)
ПО PC Personal Edition Windows 98/ME/2k/XP/2k3/Vista, MacOS X)
Кабель USB (940-0127A, AP9827)

ИБП Back UPS RS LCD

Топология
Line Interactive

Свойства:BR1200LCDI (780Вт), BR1500LCDI (865Вт) Ступенчатая аппроксимация синусоиды при работе от батареи 6 розеток IEC320 C13 с батарейной

Слайд 49Корректное завершение
работы системы

Автоматическое
оповещение
пользователя

Управление системой
=/~

=/~

=/~

Управление ИБП

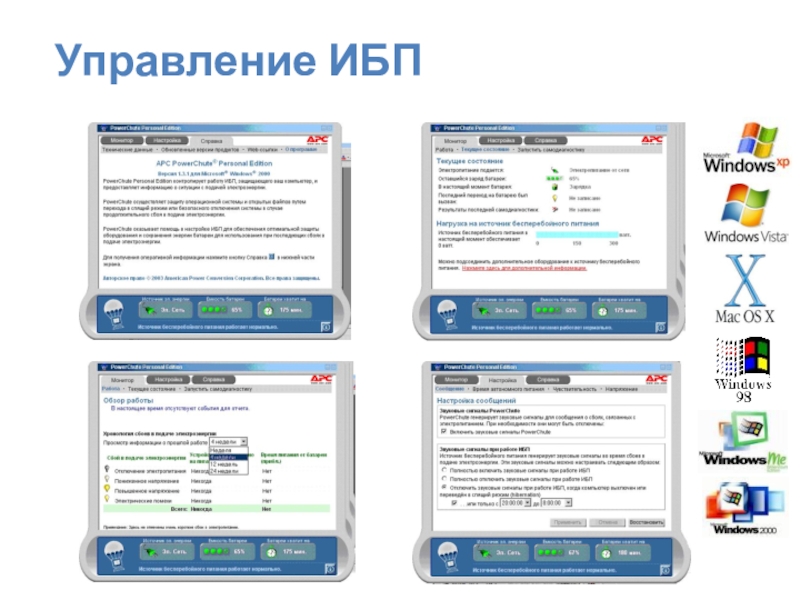

Слайд 50Управление ИБП

Слайд 51Управление ИБП

Слайд 52Стабилизатор напряжения — преобразователь электрической энергии, позволяющий получить на выходе напряжение, находящееся в заданных

пределах при значительно больших колебаниях входного напряжения и сопротивления нагрузки.
По типу выходного напряжения стабилизаторы делятся на стабилизаторы постоянного тока и переменного тока.

Стабилизаторы напряжения

Стабилизатор напряжения — преобразователь электрической энергии, позволяющий получить на выходе напряжение, находящееся в заданных пределах при значительно больших колебаниях входного

Слайд 53LE600I
LE1200I
Свойства:
Мощность 600 ВА, 1200 ВА
4 розетки IEC320 C13 для

подключения нагрузки
Индикация нормальной работы
Индикация ступени коррекции напряжения
Сохраняется работа в диапазоне ~120В - 300В
Диапазон входных напряжений 160 – 290В
Переустанавливаемый предохранитель
Комплектность:
2 кабеля для нагрузки

Стабилизаторы напряжения

LE600ILE1200IСвойства: Мощность 600 ВА, 1200 ВА 4 розетки IEC320 C13 для подключения нагрузки Индикация нормальной работы Индикация

Слайд 54Сетевые фильтры
Сетевой фильтр — электрический удлинитель, содержащий варисторный фильтр для подавления импульсных помех и LC-фильтр

(индуктивно-емкостной) для подавления высокочастотных помех.

Сетевые фильтры Сетевой фильтр — электрический удлинитель, содержащий варисторный фильтр для подавления импульсных помех и LC-фильтр (индуктивно-емкостной) для подавления высокочастотных помех.

Слайд 55Характеристики сетевого фильтра
Пропускаемое напряжение (В, %)
Остаточное напряжение на выходе фильтра при

подаче испытательного импульса. (US: UL1449, Europe: IEC664 Саt II 6 кВ)
Максимальный ток импульса (А)
Максимальные ток, который может выдержать фильтр при подаче испытательного импульса.
Максимальная поглощаемая энергия импульса (Дж)
Количество энергии импульса, которое может быть поглощено фильтром

Сетевые фильтры APC

Характеристики сетевого фильтраПропускаемое напряжение (В, %)Остаточное напряжение на выходе фильтра при подаче испытательного импульса. (US: UL1449, Europe:

Слайд 56
Система
контроля
за
функционированием
фильтра

Биметаллический размыкатель
Индуктивно-емкостной
фильтр
Печатная плата
автоматической сборки
Газоразрядная

трубка

Варисторы

Латунные штампованные
силовые шины

Быстродействующий
предохранитель

Сетевые фильтры APC

Система контроля за функционированием фильтра Биметаллический размыкательИндуктивно-емкостной фильтрПечатная плата автоматической сборкиГазоразрядная трубкаВаристорыЛатунные штампованныесиловые шиныБыстродействующий предохранительСетевые фильтры APC

Слайд 57Фильтры APC SurgeArrest
Серия Performance
Серия Home/Office
Серия Essential
Сетевые фильтры APC

Слайд 58P1-RS
P1T-RS
Общие свойства:
Максимальный ток нагрузки до 16A (P1-RS) – 3.5 кВт

Максимальный ток нагрузки до 10A (P5xx-RS) – 2,2 кВт
Входной кабель 1.8м с поворотом 180° (длина 1,8 м)
Розетки питания с заземлением включаемые
Защитные шторки
Место для размещения кабеля питания
Индикация нормальной работы/правильности подключения
Биметаллический переустанавливаемый предохранитель
Фильтрация ВЧ шумов (0,1-10 МГц)
Дополнительные возможности:
- V – защита кабельный каналов (антенна, кабельные сети)
- T – защита телефонных линий (RJ-11)
В комплекте:
Коаксиальный кабель – 0,6 м (для V-моделей)
Телефонный кабель – 1.8 м (для T-моделей)

P5B-RS
P5T-RS
P5BT-RS
P5BV-RS

Пропускаемое напряжение: <15%
Максимальный ток импульса: 13кА/13кA/26kA (max)
Максимальная энергия импульса: 960 Дж
Подавление шумов: 20 Дб (P1x-RS), 30Дб (P5xx-RS)

SurgeArrest Essential

Сетевые фильтры APC

P1-RSP1T-RSОбщие свойства: Максимальный ток нагрузки до 16A (P1-RS) – 3.5 кВт Максимальный ток нагрузки до 10A (P5xx-RS)

Слайд 59SurgeArrest Home/Office
PH6VT3-RS
PH6T3-RS
Пропускаемое напряжение:

энергия импульса: 2030 Дж
Подавление шумов: 50 Дб

Общие свойства:
Максимальный ток нагрузки 10А (2,2 кВт)
Входной кабель с поворотом на 180° (длина 2,44 м)
Розетки питания с заземлением включаемые (3 порта)
Розетки питания с заземлением невыключаемые (3 порта)
Защитные шторки
Место для размещения кабеля питания
Индикация нормальной работы/правильности подключения/ перегрузка
Биметаллический переустанавливаемый предохранитель
Фильтрация ВЧ шумов (0,1-10 МГц)
Дополнительные возможности:
V – защита кабельный каналов (антенна, кабельные сети)
T – защита телефонных линий (RJ-11)
В комплекте:
Коаксиальный кабель – 0,6 м (для V-моделей)
Телефонный кабель – 1.8 м (для T-моделей)

on/off

Сетевые фильтры APC

SurgeArrest Home/OfficePH6VT3-RSPH6T3-RSПропускаемое напряжение:

Слайд 60Пропускаемое напряжение:

/ 93kA (max)
Макс энергия импульса: 2525 Дж
Подавление шумов: 70 Дб

SurgeArrest Performance

Общие свойства:
Максимальный ток нагрузки 10А (2,2 кВт)
Входной кабель с поворотом на 180° (длина 3,05 м)
Розетки питания с заземлением включаемые (4 порта)
Розетки питания с заземлением невыключаемые (4 порта)
Защитные шторки
Место для размещения кабеля питания
Индикация нормальной работы/правильности подключения/ перегрузка
Биметаллический переустанавливаемый предохранитель
Фильтрация ВЧ шумов (0,1-10 МГц)
Защита портов RJ-11/RJ-45/Coax (каналов данных)
В комплекте:
Ethernet кабель – 1.8 м
Коаксиальный кабель – 0,6 м
Телефонный кабель – 1.8 м

PF8VNT3-RS

PF8T3V-RS

Сетевые фильтры APC

Слайд 61Общие свойства:
Диапазон работы 100-240 В
Максимальная нагрузка 4А
2

вида розеток для подключения компьютера:
PNOTEPROC6-EC (вход/выход IEC 320-C6)
PNOTEPROC8-EC (вход/выход IEC 320-C8)
Порт защиты интерфейсов RJ-11/RJ-45
Срабатывание защиты при превышении напряжении:
- 270 В (по телефонной линии)
- 8 В (по линии ethernet)
Индикация нормальной работы
Индикация высокого напряжения в телефонной линии
“Velcro” крепление к блоку питания компьютера
Комплектность:
Крепление “Velcro”
Телефонный кабель (1,8 м)
Кабель Ethernet (0.6 м)

SurgeArrest NoteBook

IEC 320-C6

Пропускаемое напряжение: <5%
Макс ток импульса : 6,5 кА (Ф-Ф) / 12 кA (Ф-3)
Макс энергия импульса: 600 Дж
Время реакции на всплеск напряжения между фазами – 1 нс

Оборудование для мобильных устройств

IEC 320-C8

Общие свойства: Диапазон работы 100-240 В Максимальная нагрузка 4А 2 вида розеток для подключения компьютера: PNOTEPROC6-EC (вход/выход

Слайд 62Свойства UPA9-EC:
Преобразователь напряжения для одновременной зарядки ноутбуков, мобильных телефонов, КПК

и других устройств с USB-питанием.
Вход (источник питания):
Сеть переменного тока (100-240В)
Бортовая сеть авто/самолета (11-16В)
Выход:
Питание ноутбука через переходник (15-20 Вольт)
2 канала питания по USB-шине (5 Вольт)
Мощность 75 Вт
Вес 430г
Защита от скачка напряжения
Индикация нормальной работы
Гарантия 1 год
Комплектность:
Набор вилок для подключения к сети 100-240 В
Набор наконечников для подключения к ноутбуку
Набор для подключению в сети авто/самолета

Оборудование для мобильных устройств

Universal Power Adapter

Свойства UPA9-EC: Преобразователь напряжения для одновременной зарядки ноутбуков, мобильных телефонов, КПК и других устройств с USB-питанием.Вход (источник

Слайд 63Портативный инвертор (DC/AC)
PNOTEAC150-ECA (для авто/самолета)
PNOTEAC150-EC (для авто)
Свойства:
Мощность 150Вт длительно,

225Вт пиковой.
Вес <500г
Адаптер питания от бортовой сети самолета
Адаптер питания от бортовой сети автомобиля
Встроенная защита от перегрузки линий
Светодиоды индикатора состояния
Вход 10,5–16В (шнур 0.9 м)
Выход 230 В +10/-8% (Schuko CEE 7)
Модифицированный сигнал прямоугольной формы
Гарантия 1 год

Оборудование для мобильных устройств

Auto and Air Inverters

Портативный инвертор (DC/AC) PNOTEAC150-ECA (для авто/самолета)PNOTEAC150-EC (для авто)Свойства: Мощность 150Вт длительно, 225Вт пиковой. Вес

Слайд 64Свойства кабель-переходников:
2 вида розеток для подключения:
INPA2 (выход IEC 320-C8)

INPA3 (выход IEC 320-C6)
4 вида розеток
Удобная сумка-чехол для переноски
Компактный витой шнур

Адаптер INPA-EC под любой стандарт вилок в мире (нагрузка до 6 А)

Оборудование для мобильных устройств

International Plug Adapters

Свойства кабель-переходников: 2 вида розеток для подключения: INPA2 (выход IEC 320-C8) INPA3 (выход IEC 320-C6) 4 вида

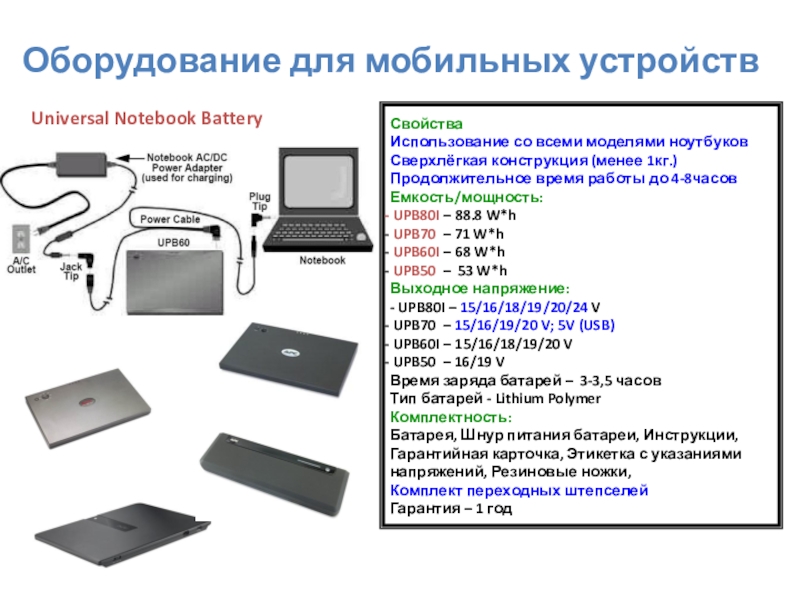

Слайд 65Свойства
Использование со всеми моделями ноутбуков
Сверхлёгкая конструкция (менее 1кг.)
Продолжительное время работы до

4-8часов
Емкость/мощность:
UPB80I – 88.8 W*h
UPB70 – 71 W*h
UPB60I – 68 W*h
UPB50 – 53 W*h
Выходное напряжение:
- UPB80I – 15/16/18/19/20/24 V
UPB70 – 15/16/19/20 V; 5V (USB)
UPB60I – 15/16/18/19/20 V
UPB50 – 16/19 V
Время заряда батарей – 3-3,5 часов
Тип батарей - Lithium Polymer
Комплектность:
Батарея, Шнур питания батареи, Инструкции, Гарантийная карточка, Этикетка с указаниями напряжений, Резиновые ножки,
Комплект переходных штепселей
Гарантия – 1 год

Оборудование для мобильных устройств

Universal Notebook Battery

СвойстваИспользование со всеми моделями ноутбуковСверхлёгкая конструкция (менее 1кг.)Продолжительное время работы до 4-8часовЕмкость/мощность: UPB80I – 88.8 W*h UPB70

Слайд 66PNOTEBXI
APC Mobile Power Pack (10 W*h)
UPB10-EC
APC USB Battery Extender
UPBX-EC
3 x AA
3

x AAA

Оборудование для мобильных устройств

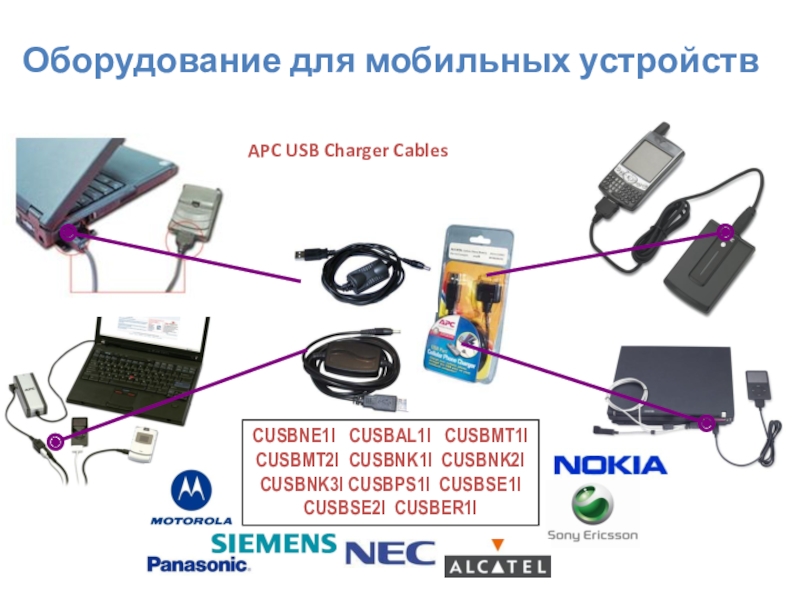

Слайд 67CUSBNE1I CUSBAL1I CUSBMT1I
CUSBMT2I CUSBNK1I CUSBNK2I
CUSBNK3I CUSBPS1I CUSBSE1I
CUSBSE2I CUSBER1I
APC USB

Charger Cables

Оборудование для мобильных устройств

Слайд 68APC USB Sync and Charge Cables
HUSBCQ1I
HUSBCQ2I
HUSBHS1I
HUSBPM1I
HUSBSY2I
APC Retractable Cables
RCTEI
RCTI
RCEI
APC Travel Mouse

APC Wireless

TMOI

WCB2000BI
WMR1000BI
WMR1000GI

APC Biometric Security

BIOM34-EC

BIOPOD-EC

Оборудование для мобильных устройств

APC USB Sync and Charge CablesHUSBCQ1IHUSBCQ2IHUSBHS1IHUSBPM1IHUSBSY2IAPC Retractable Cables RCTEIRCTIRCEIAPC Travel Mouse APC Wireless TMOIWCB2000BIWMR1000BIWMR1000GIAPC Biometric SecurityBIOM34-ECBIOPOD-ECОборудование для

Слайд 69Traditional Cases
Toploading Cases
Backpacks and Messenger Bags
Wheeled Cases
TC900N
TC1000BN
TC1400BN
TC1750NR-EC
TC1900RBN
TC1450N-EC
TC1900P
TC850N-EC
Оборудование

для мобильных устройств

Traditional Cases Toploading Cases Backpacks and Messenger Bags Wheeled Cases TC900NTC1000BNTC1400BNTC1750NR-ECTC1900RBNTC1450N-ECTC1900PTC850N-ECОборудование для мобильных устройств

Скачать презентацию

Презентация, доклад по информатике блок питания

Содержание

Слайд 1Блок питания компьютера

Слайд 2Компьютерный блок питания (блок питания, БП) — вторичный источник электропитания, предназначенный

Слайд 3Компьютерный блок питания для настольного компьютера стандарта PC, персонального или игрового,

Слайд 4Разъёмы БП / потребителей питания20-контактный разъём основного питания +12V1DCV использовался с

Слайд 6Технические характеристики Cooler Master Silent Pro Gold 1200W (RS-C00-80GA-D3)Основные характеристики1. Тип

Слайд 7

Слайд 85. Максимальная сила тока и комбинированная нагрузкаТок по линии +12V

Слайд 9

Слайд 10ОхлаждениеОхлаждение блока питанияВентилятор: 135×135 ()ПитаниеВходное напряжениеУниверсальный 110/220В 50 ГцКоэффициент полезного действия

Слайд 11Как выбрать Блок Питания.Первым шагом нужно рассчитать потребляемую мощность всеми компонентами

Слайд 12Вторым шагом будет выбор типа блока питания.Блоки питания различают по типу

Слайд 13В стандартном БП все пучки проводов выполнены несъёмными. Это более дешёвая

Слайд 14Кроме того нужно обратить внимание на разъёмы кабелей блока питания, которые

Слайд 15Самым востребованным параметром на сегодняшний день является мощность БП по каналам

Слайд 16

Слайд 17В нём 6 (!) линий +12V суммарной мощностью 960 Ватт. В

Слайд 18Ещё одним очень важным параметром для блока питания является Коэффициент Полезного

Слайд 19

Слайд 20Объясните для чего нужны два разъема? Объясните для чего нужна кнопка

Слайд 2190В – 135В 180В – 264В Механический переключатель!Входное напряжение, В

Слайд 22Блок питания ноутбуковБольшинство разъёмов питания ноутбуков выполняются коаксиальными с положительным внутренним проводником, но

Слайд 23 Использование несовместимых блоков питания практически всегда приводит к выходу ноутбуков из

Слайд 24Исто́чник бесперебо́йного пита́ния

Слайд 25Исто́чник бесперебо́йного пита́ния, (ИБП) (англ. Uninterruptible Power Supply, UPS) —источник вторичного электропитания) —источник вторичного электропитания,

Слайд 26Защитные функции ИБППреобразователь напряжения (инвертор)Аккумуляторную батарею, от емкости которой зависит время

Слайд 27Классификация источников бесперебойного питанияРезервнаяИнтерактивнаяДвойное преобразование

Слайд 28Off-line или Standby Принцип работы таких источников - нагрузка (т. е.

Слайд 29Недостаткиотсутствие хорошей фильтрации и стабилизации выходного напряжения, выходное напряжение при работе

Слайд 30Гибридные Line-interactive Принцип действия в основном аналогичен Off-line, но с целью

Слайд 31On-line c двойным преобразованием ИБП преобразует 100% поступающего к нему на

Слайд 32Характеристики ИБПвыходная мощность, измеряемая в вольт-амперах (VA) или ваттах (W);выходное напряжение, (измеряется в вольтах, V);время

Слайд 33ВыпрямительИнверторБатарея=/~~/=OnLineOff LineПостоянно работающий инверторИнвертор активен толькопри работе от батареиStand byLine InteractiveDouble

Слайд 34ИнверторБатарея=/~НагрузкаМощностьХарактеризует выходнуюмощность ИБП, например:BE700-RS 700 ВАВремяОпределяет время автономной работы

Слайд 35ИБП – основные параметры

Слайд 36ПКBack UPS Защита ПК в случае отсутствия напряженияВходнойключФВЧЗащита от перенапряженияБатареяИнверторЗарядноеустройствоИБП –

Слайд 38Особенности линейки APC Back UPSСтупенчатая аппроксимация синусоиды при работе от батареиВыходные

Слайд 39ТопологияStand ByСвойства:BE400-RS (240Вт),BE550-RS (330Вт), BE700-RS (405Вт) Ступенчатая аппроксимация синусоиды при

Слайд 40ТопологияLine InteractiveСвойства BE525-RS (300Вт) Ступенчатая аппроксимация синусоиды при работе от

Слайд 41ТопологияStand ByСвойства:BK350EI (210Вт), BK500EI (300 Вт), BK650EI (400Вт) Ступенчатая аппроксимация синусоиды

Слайд 42ТопологияStand ByСвойства: BK500-RS (300 Вт) Ступенчатая аппроксимация синусоиды при работе от

Слайд 43Свойства:BH500INET (300w) Возможность настенного крепления устройства Ступенчатая аппроксимация синусоиды при

Слайд 44Свойства:BR500I (300Вт) Ступенчатая аппроксимация синусоиды при работе от батареи 3 розетки

Слайд 45Свойства:BR800I (540Вт) Ступенчатая аппроксимация синусоиды при работе от батареи 4 розетки

Слайд 46Свойства:BR1000I (600Вт), BR1500I (865Вт) Внешняя батарея BR24BP для BR1500I (21мин 865

Слайд 47Свойства:BR650CI-RS (390Вт), BR1100CI-RS (660Вт) Ступенчатая аппроксимация синусоиды при работе от батареи

Слайд 48Свойства:BR1200LCDI (780Вт), BR1500LCDI (865Вт) Ступенчатая аппроксимация синусоиды при работе от батареи

Слайд 49Корректное завершение работы системыАвтоматическое оповещение пользователяУправление системой=/~=/~=/~Управление ИБП

Слайд 50Управление ИБП

Слайд 51Управление ИБП

Слайд 52Стабилизатор напряжения — преобразователь электрической энергии, позволяющий получить на выходе напряжение, находящееся в заданных

Слайд 53LE600ILE1200IСвойства: Мощность 600 ВА, 1200 ВА 4 розетки IEC320 C13 для

Слайд 54Сетевые фильтры Сетевой фильтр — электрический удлинитель, содержащий варисторный фильтр для подавления импульсных помех и LC-фильтр

Слайд 55Характеристики сетевого фильтраПропускаемое напряжение (В, %)Остаточное напряжение на выходе фильтра при

Слайд 57Фильтры APC SurgeArrestСерия PerformanceСерия Home/OfficeСерия EssentialСетевые фильтры APC

Слайд 58P1-RSP1T-RSОбщие свойства: Максимальный ток нагрузки до 16A (P1-RS) – 3.5 кВт

Слайд 59SurgeArrest Home/OfficePH6VT3-RSPH6T3-RSПропускаемое напряжение:

Слайд 60Пропускаемое напряжение:

Слайд 61Общие свойства: Диапазон работы 100-240 В Максимальная нагрузка 4А 2

Слайд 62Свойства UPA9-EC: Преобразователь напряжения для одновременной зарядки ноутбуков, мобильных телефонов, КПК

Слайд 63Портативный инвертор (DC/AC) PNOTEAC150-ECA (для авто/самолета)PNOTEAC150-EC (для авто)Свойства: Мощность 150Вт длительно,

Слайд 64Свойства кабель-переходников: 2 вида розеток для подключения: INPA2 (выход IEC 320-C8)

Слайд 65СвойстваИспользование со всеми моделями ноутбуковСверхлёгкая конструкция (менее 1кг.)Продолжительное время работы до

Слайд 66PNOTEBXIAPC Mobile Power Pack (10 W*h)UPB10-ECAPC USB Battery ExtenderUPBX-EC3 x AA3

Слайд 67CUSBNE1I CUSBAL1I CUSBMT1ICUSBMT2I CUSBNK1I CUSBNK2ICUSBNK3I CUSBPS1I CUSBSE1ICUSBSE2I CUSBER1IAPC USB

Слайд 68APC USB Sync and Charge CablesHUSBCQ1IHUSBCQ2IHUSBHS1IHUSBPM1IHUSBSY2IAPC Retractable Cables RCTEIRCTIRCEIAPC Travel Mouse

Слайд 69Traditional Cases Toploading Cases Backpacks and Messenger Bags Wheeled Cases TC900NTC1000BNTC1400BNTC1750NR-ECTC1900RBNTC1450N-ECTC1900PTC850N-ECОборудование

Похожие презентации

Что такое shareslide.ru?

Обратная связь

Слайд 4Разъёмы БП / потребителей питания
20-контактный разъём основного питания +12V1DCV использовался с

Слайд 6Технические характеристики Cooler Master Silent Pro Gold 1200W (RS-C00-80GA-D3)
Основные характеристики
1. Тип

Слайд 85. Максимальная сила тока и комбинированная нагрузка
Ток по линии +12V

Слайд 10Охлаждение
Охлаждение блока питания
Вентилятор: 135×135 ()
Питание
Входное напряжение
Универсальный 110/220В 50 Гц
Коэффициент полезного действия

Слайд 11Как выбрать Блок Питания.
Первым шагом нужно рассчитать потребляемую мощность всеми компонентами

Слайд 12Вторым шагом будет выбор типа блока питания.

Блоки питания различают по типу

Слайд 20Объясните для чего нужны два разъема?
Объясните для чего нужна кнопка

Слайд 2190В – 135В 180В – 264В Механический переключатель!
Входное напряжение, В

Слайд 22Блок питания ноутбуков
Большинство разъёмов питания ноутбуков выполняются коаксиальными с положительным внутренним проводником, но

Слайд 26Защитные функции ИБП
Преобразователь напряжения (инвертор)
Аккумуляторную батарею, от емкости которой зависит время

Слайд 27Классификация источников бесперебойного питания
Резервная
Интерактивная
Двойное преобразование

Слайд 28Off-line или Standby
Принцип работы таких источников - нагрузка (т. е.

Слайд 29Недостатки
отсутствие хорошей фильтрации и стабилизации выходного напряжения, выходное напряжение при работе

Слайд 30Гибридные Line-interactive
Принцип действия в основном аналогичен Off-line, но с целью

Слайд 31On-line c двойным преобразованием
ИБП преобразует 100% поступающего к нему на

Слайд 32Характеристики ИБП
выходная мощность, измеряемая в вольт-амперах (VA) или ваттах (W);
выходное напряжение, (измеряется в вольтах, V);
время

Слайд 33

Выпрямитель

Инвертор

Батарея
=/~
~/=
OnLine
Off Line
Постоянно работающий инвертор
Инвертор активен только
при работе от батареи
Stand by
Line Interactive
Double

Слайд 34

Инвертор

Батарея
=/~

Нагрузка
Мощность
Характеризует выходную
мощность ИБП, например:
BE700-RS 700 ВА
Время
Определяет время
автономной работы

Слайд 36ПК

Back UPS Защита ПК в случае отсутствия напряжения

Входной
ключ

ФВЧ
Защита от
перенапряжения

Батарея
Инвертор
Зарядное
устройство
ИБП –

Слайд 38Особенности линейки APC Back UPS

Ступенчатая аппроксимация синусоиды при работе от батареи
Выходные

Слайд 39

Топология
Stand By
Свойства:
BE400-RS (240Вт),BE550-RS (330Вт), BE700-RS (405Вт)
Ступенчатая аппроксимация синусоиды при

Слайд 40

Топология
Line Interactive
Свойства BE525-RS (300Вт)
Ступенчатая аппроксимация синусоиды при работе от

Слайд 41

Топология
Stand By
Свойства:
BK350EI (210Вт), BK500EI (300 Вт), BK650EI (400Вт)
Ступенчатая аппроксимация синусоиды

Слайд 42

Топология
Stand By
Свойства:
BK500-RS (300 Вт)
Ступенчатая аппроксимация синусоиды при работе от

Слайд 43Свойства:
BH500INET (300w)
Возможность настенного крепления устройства
Ступенчатая аппроксимация синусоиды при

Слайд 44Свойства:
BR500I (300Вт)
Ступенчатая аппроксимация синусоиды при работе от батареи
3 розетки

Слайд 45Свойства:
BR800I (540Вт)
Ступенчатая аппроксимация синусоиды при работе от батареи
4 розетки

Слайд 46Свойства:
BR1000I (600Вт), BR1500I (865Вт)
Внешняя батарея BR24BP для BR1500I (21мин 865

Слайд 47Свойства:
BR650CI-RS (390Вт), BR1100CI-RS (660Вт)
Ступенчатая аппроксимация синусоиды при работе от батареи

Слайд 48Свойства:
BR1200LCDI (780Вт), BR1500LCDI (865Вт)
Ступенчатая аппроксимация синусоиды при работе от батареи

Слайд 49Корректное завершение
работы системы

Автоматическое
оповещение
пользователя

Управление системой
=/~

=/~

=/~

Управление ИБП

Слайд 53LE600I
LE1200I
Свойства:
Мощность 600 ВА, 1200 ВА
4 розетки IEC320 C13 для

Слайд 54Сетевые фильтры
Сетевой фильтр — электрический удлинитель, содержащий варисторный фильтр для подавления импульсных помех и LC-фильтр

Слайд 55Характеристики сетевого фильтра
Пропускаемое напряжение (В, %)
Остаточное напряжение на выходе фильтра при

Слайд 57Фильтры APC SurgeArrest
Серия Performance
Серия Home/Office
Серия Essential
Сетевые фильтры APC

Слайд 58P1-RS
P1T-RS
Общие свойства:
Максимальный ток нагрузки до 16A (P1-RS) – 3.5 кВт

Слайд 59SurgeArrest Home/Office
PH6VT3-RS
PH6T3-RS
Пропускаемое напряжение:

Слайд 61Общие свойства:
Диапазон работы 100-240 В
Максимальная нагрузка 4А
2

Слайд 62Свойства UPA9-EC:
Преобразователь напряжения для одновременной зарядки ноутбуков, мобильных телефонов, КПК

Слайд 63Портативный инвертор (DC/AC)
PNOTEAC150-ECA (для авто/самолета)
PNOTEAC150-EC (для авто)
Свойства:
Мощность 150Вт длительно,

Слайд 64Свойства кабель-переходников:
2 вида розеток для подключения:
INPA2 (выход IEC 320-C8)

Слайд 65Свойства
Использование со всеми моделями ноутбуков
Сверхлёгкая конструкция (менее 1кг.)
Продолжительное время работы до

Слайд 66PNOTEBXI
APC Mobile Power Pack (10 W*h)
UPB10-EC
APC USB Battery Extender
UPBX-EC
3 x AA
3

Слайд 67CUSBNE1I CUSBAL1I CUSBMT1I
CUSBMT2I CUSBNK1I CUSBNK2I
CUSBNK3I CUSBPS1I CUSBSE1I
CUSBSE2I CUSBER1I
APC USB

Слайд 68APC USB Sync and Charge Cables
HUSBCQ1I
HUSBCQ2I
HUSBHS1I
HUSBPM1I
HUSBSY2I
APC Retractable Cables
RCTEI
RCTI
RCEI
APC Travel Mouse

Слайд 69Traditional Cases
Toploading Cases
Backpacks and Messenger Bags
Wheeled Cases
TC900N
TC1000BN
TC1400BN
TC1750NR-EC
TC1900RBN
TC1450N-EC
TC1900P
TC850N-EC
Оборудование
