Презентация, доклад по Инфокоммуникационным системам на тему : Типы кабелей

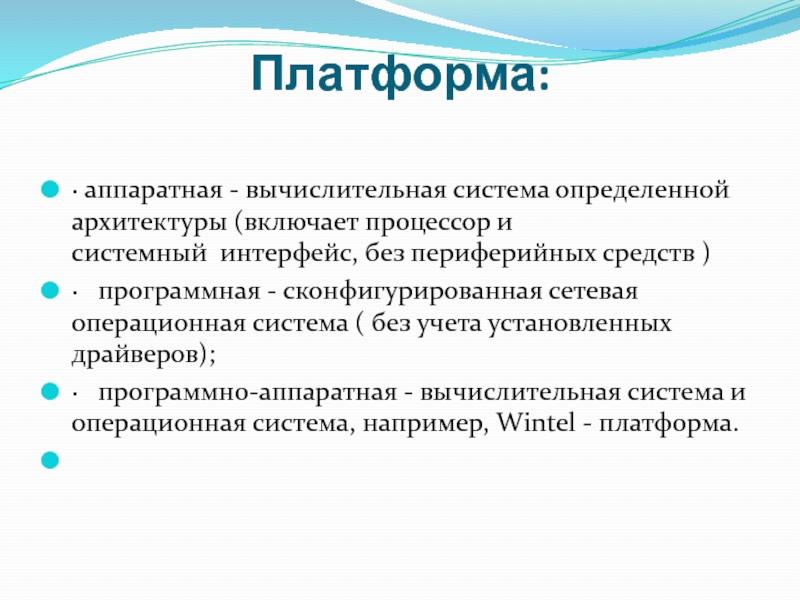

периферийных средств )
·   программная - сконфигурированная сетевая операционная система ( без учета установленных драйверов);
·   программно-аппаратная - вычислительная система и операционная система, например, Wintel - платформа.

концентраторы, коммутаторы);
топологии ( физическая и логическая);
соеденительные элементы( кабели, средства связи, монтажные центры)- СКС
сегмент и домен коллизий.

станций)
ресурсы ( серверное программное обеспечение (серверные ресурсы), драйверы)
интрументальные средства: утилиты, анализаторы, средства сетевого контроля, программы управления конфигурацией).
сетевые приложения ( прикладное программное обеспечение)

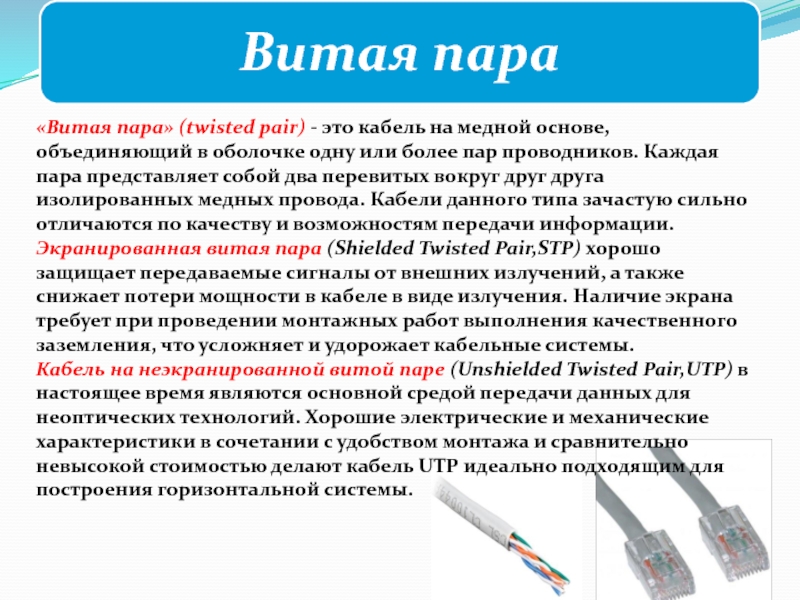

оболочке одну или более пар проводников. Каждая пара представляет собой два перевитых вокруг друг друга изолированных медных провода. Кабели данного типа зачастую сильно отличаются по качеству и возможностям передачи информации.
Экранированная витая пара (Shielded Twisted Pair,STP) хорошо защищает передаваемые сигналы от внешних излучений, а также снижает потери мощности в кабеле в виде излучения. Наличие экрана требует при проведении монтажных работ выполнения качественного заземления, что усложняет и удорожает кабельные системы.
Кабель на неэкранированной витой паре (Unshielded Twisted Pair,UTP) в настоящее время являются основной средой передачи данных для неоптических технологий. Хорошиe электрические и механические характеристики в сочетании с удобством монтажа и сравнительно невысокой стоимостью делают кабель UTP идеально подходящим для построения горизонтальной системы.

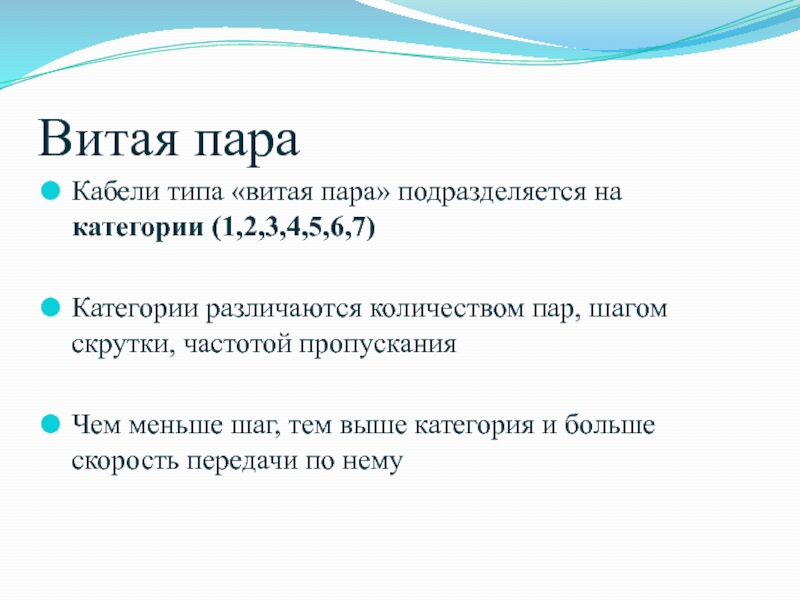

количеством пар, шагом скрутки, частотой пропускания

Чем меньше шаг, тем выше категория и больше скорость передачи по нему

с помощью коннектора RG – 45

Заделывается кабель в коннекторы с помощью специального обжимного инструмента

На сегодняшний день витая пара самый распространенный сетевой кабель

Коннекторы RG – 45

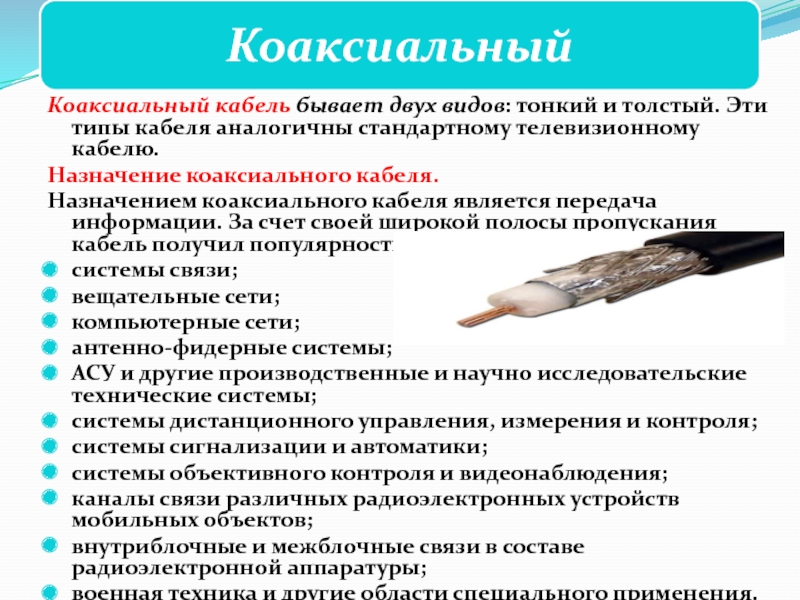

аналогичны стандартному телевизионному кабелю.
Назначение коаксиального кабеля.
Назначением коаксиального кабеля является передача информации. За счет своей широкой полосы пропускания кабель получил популярность в различных областях:
системы связи;
вещательные сети;
компьютерные сети;
антенно-фидерные системы;
АСУ и другие производственные и научно исследовательские технические системы;
системы дистанционного управления, измерения и контроля;
системы сигнализации и автоматики;
системы объективного контроля и видеонаблюдения;
каналы связи различных радиоэлектронных устройств мобильных объектов;
внутриблочные и межблочные связи в составе радиоэлектронной аппаратуры;
военная техника и другие области специального применения.

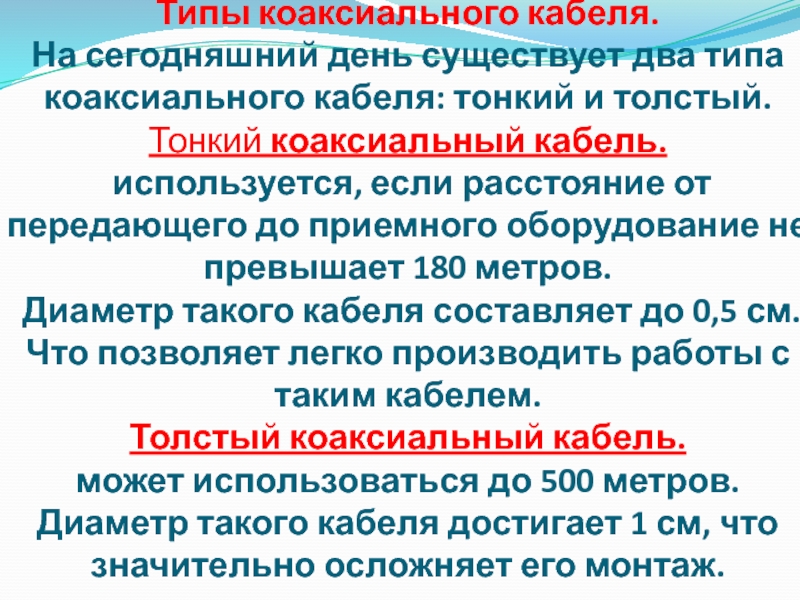

и толстый. Тонкий коаксиальный кабель.  используется, если расстояние от передающего до приемного оборудование не превышает 180 метров.  Диаметр такого кабеля составляет до 0,5 см. Что позволяет легко производить работы с таким кабелем. Толстый коаксиальный кабель.  может использоваться до 500 метров. Диаметр такого кабеля достигает 1 см, что значительно осложняет его монтаж.

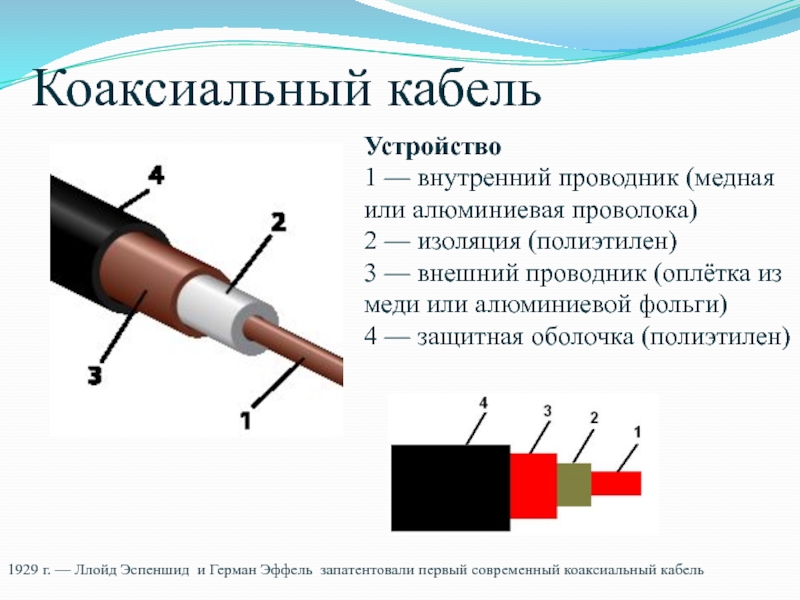

(полиэтилен)
3 — внешний проводник (оплётка из меди или алюминиевой фольги)
4 — защитная оболочка (полиэтилен)

1929 г. — Ллойд Эспеншид и Герман Эффель запатентовали первый современный коаксиальный кабель

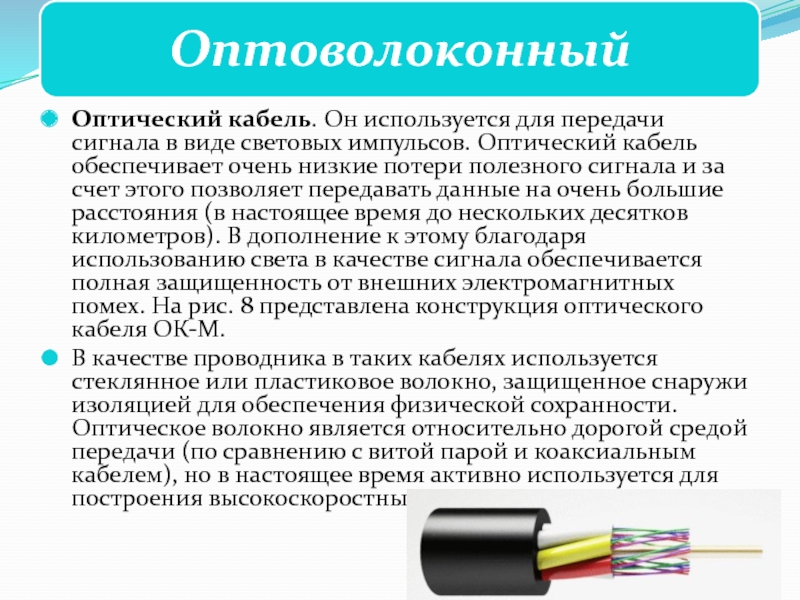

Оптический кабель обеспечивает очень низкие потери полезного сигнала и за счет этого позволяет передавать данные на очень большие расстояния (в настоящее время до нескольких десятков километров). В дополнение к этому благодаря использованию света в качестве сигнала обеспечивается полная защищенность от внешних электромагнитных помех. На рис. 8 представлена конструкция оптического кабеля ОК-М.
В качестве проводника в таких кабелях используется стеклянное или пластиковое волокно, защищенное снаружи изоляцией для обеспечения физической сохранности. Оптическое волокно является относительно дорогой средой передачи (по сравнению с витой парой и коаксиальным кабелем), но в настоящее время активно используется для построения высокоскоростных и протяженных линий связи.

электрические, а световые сигналы

Устройство:
1 –стекловолокно
2 – защитная оболочка (стекло)
3 – пластиковое покрытие

8 или 10 мкм)

Оптоволоконный кабель

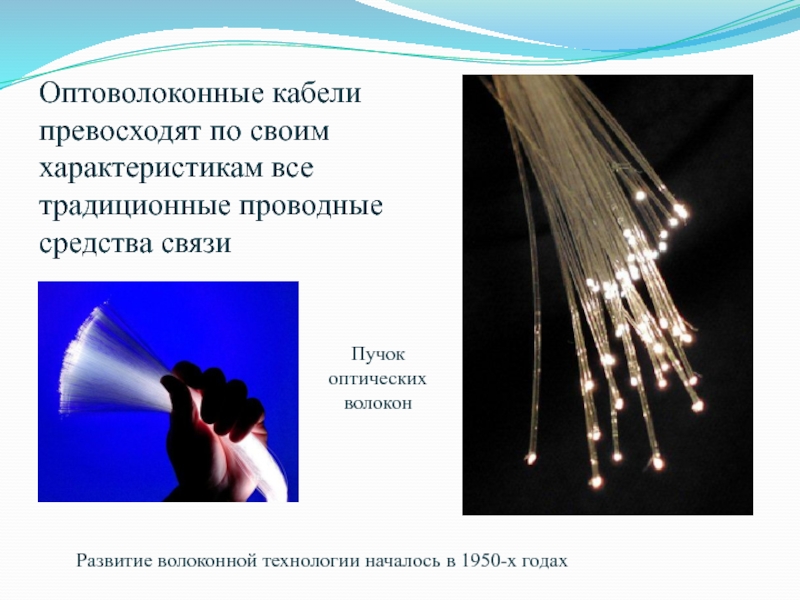

по своим характеристикам все традиционные проводные средства связи

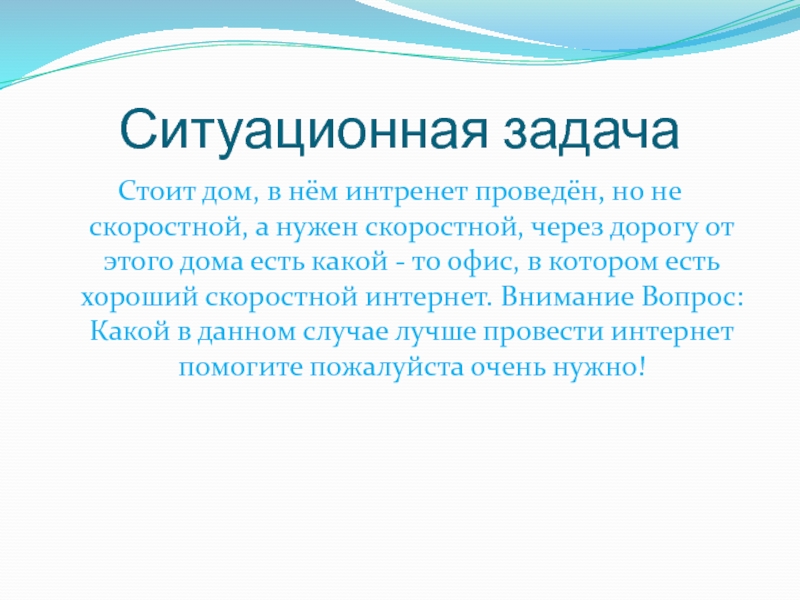

нужен скоростной, через дорогу от этого дома есть какой - то офис, в котором есть хороший скоростной интернет. Внимание Вопрос: Какой в данном случае лучше провести интернет помогите пожалуйста очень нужно!

доступа к передающей среде.

Ключевые слова: Детерминированный
Не детерминированный
Маркер
