Презентация, доклад по аддитивным технологиям Технологии аддитивного производства

1. SLA (Stereolithography apparatus) – технология стереолитографииSLA — технология трехмерной печати, при которой жидкий фотополимер под  действием светового излучения лазера меняет свои физические свойства и  твердеет, образуя твердую поверхность в точке проекции лазера.

Слайд 1Применение технологий 3D печати
Подготовила преподаватель
Третьяк И.Ю.
2017 г.
Областное государственное автономное профессиональное


образовательное учреждение
«Белгородский индустриальный колледж»
Применение технологий 3D печатиПодготовила преподаватель Третьяк И.Ю.2017 г.Областное государственное автономное профессиональное образовательное учреждение «Белгородский индустриальный колледж»

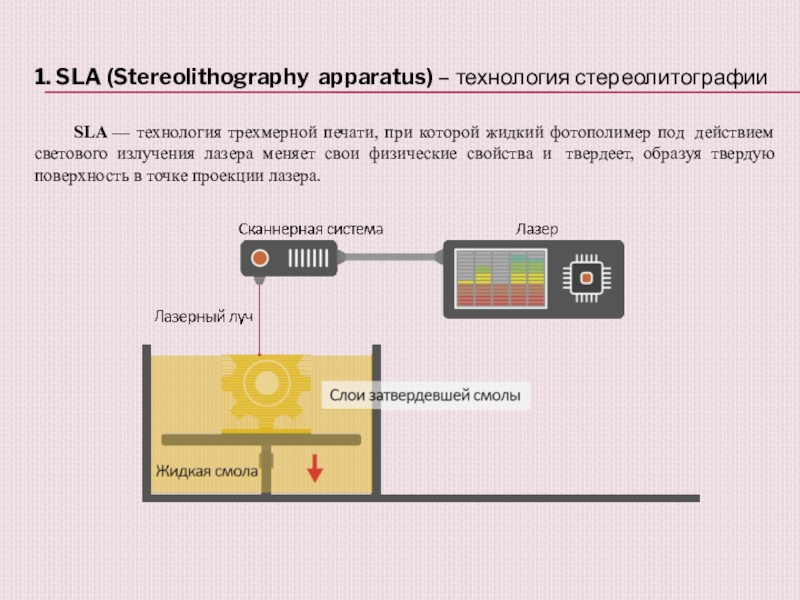

Слайд 21. SLA (Stereolithography apparatus) – технология стереолитографии
SLA — технология трехмерной печати, при

которой жидкий фотополимер под  действием светового излучения лазера меняет свои физические свойства и  твердеет, образуя твердую поверхность в точке проекции лазера.

1. SLA (Stereolithography apparatus) – технология стереолитографииSLA — технология трехмерной печати, при которой жидкий фотополимер под  действием светового

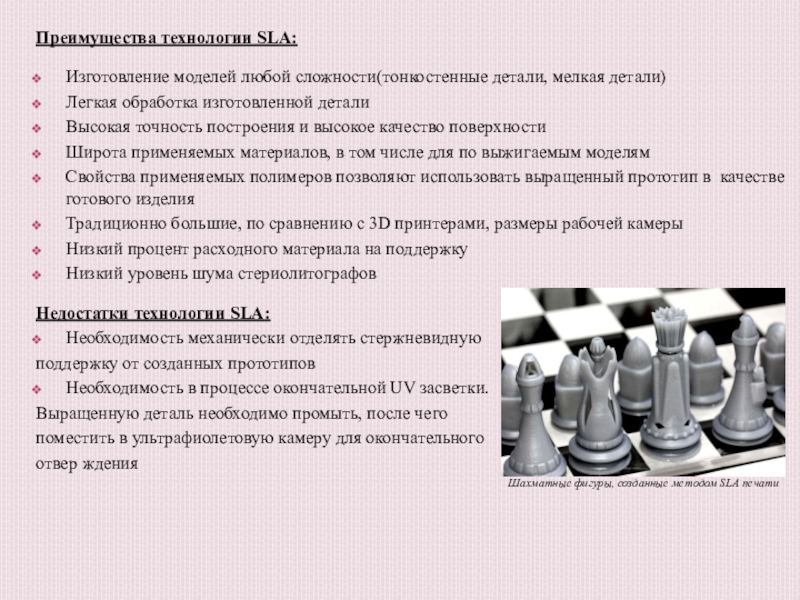

Слайд 3Преимущества технологии SLA:

Изготовление моделей любой сложности(тонкостенные детали, мелкая детали)
Легкая обработка изготовленной

детали
Высокая точность построения и высокое качество поверхности
Широта применяемых материалов, в том числе для по выжигаемым моделям
Свойства применяемых полимеров позволяют использовать выращенный прототип в  качестве готового изделия
Традиционно большие, по сравнению с 3D принтерами, размеры рабочей камеры
Низкий процент расходного материала на поддержку
Низкий уровень шума стериолитографов

Недостатки технологии SLA:
Необходимость механически отделять стержневидную
поддержку от созданных прототипов
Необходимость в процессе окончательной UV засветки.
Выращенную деталь необходимо промыть, после чего
поместить в ультрафиолетовую камеру для окончательного
отвер ждения
Шахматные фигуры, созданные методом SLA печати

Преимущества технологии SLA:Изготовление моделей любой сложности(тонкостенные детали, мелкая детали)Легкая обработка изготовленной деталиВысокая точность построения и высокое качество

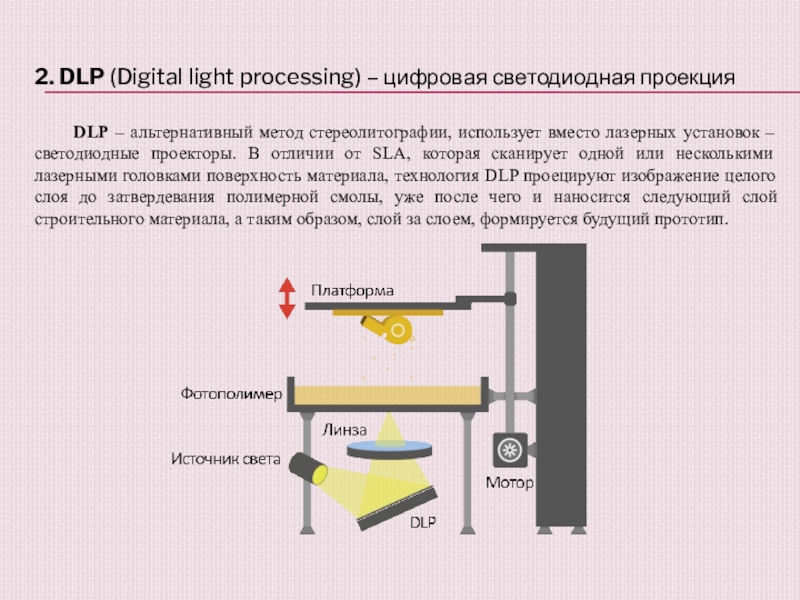

Слайд 42. DLP (Digital light processing) – цифровая светодиодная проекция
DLP – альтернативный

метод стереолитографии, использует вместо лазерных установок – светодиодные проекторы. В отличии от SLA, которая сканирует одной или несколькими лазерными головками поверхность материала, технология DLP проецируют изображение целого слоя до затвердевания полимерной смолы, уже после чего и наносится следующий слой строительного материала, а таким образом, слой за слоем, формируется будущий прототип.

2. DLP (Digital light processing) – цифровая светодиодная проекцияDLP – альтернативный метод стереолитографии, использует вместо лазерных установок

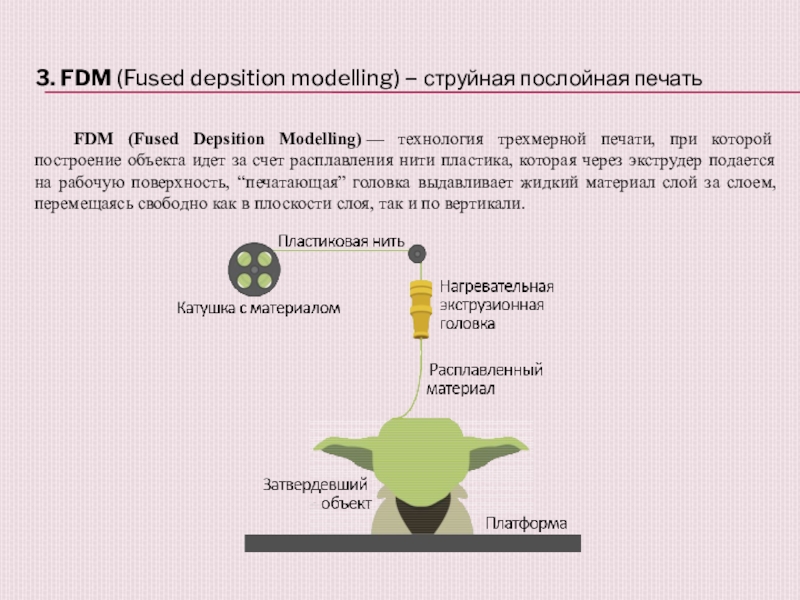

Слайд 53. FDM (Fused depsition modelling) – струйная послойная печать
FDM (Fused Depsition

Modelling) — технология трехмерной печати, при которой построение объекта идет за счет расплавления нити пластика, которая через экструдер подается на рабочую поверхность, “печатающая” головка выдавливает жидкий материал слой за слоем, перемещаясь свободно как в плоскости слоя, так и по вертикали.

3. FDM (Fused depsition modelling) – струйная послойная печать FDM (Fused Depsition Modelling) — технология трехмерной печати, при

Слайд 6В FDM технологии используются промышленные термопластики, которые выдерживают высокие температуры и механические

нагрузки. Однако чаще всего при данном методе 3d печати применяется ABS-пластик как наиболее надежный и универсальный материал.

В FDM технологии используются промышленные термопластики, которые выдерживают высокие температуры и механические нагрузки. Однако чаще всего при данном

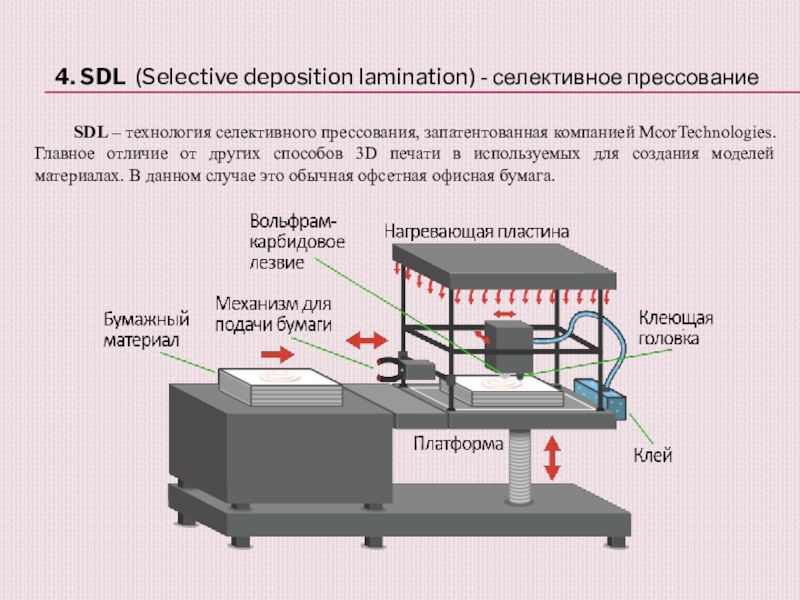

Слайд 74. SDL  (Selective deposition lamination) - селективное прессование
SDL – технология селективного прессования,

запатентованная компанией McorTechnologies. Главное отличие от других способов 3D печати в используемых для создания моделей материалах. В данном случае это обычная офсетная офисная бумага.



4. SDL  (Selective deposition lamination) - селективное прессованиеSDL – технология селективного прессования, запатентованная компанией McorTechnologies. Главное отличие от других

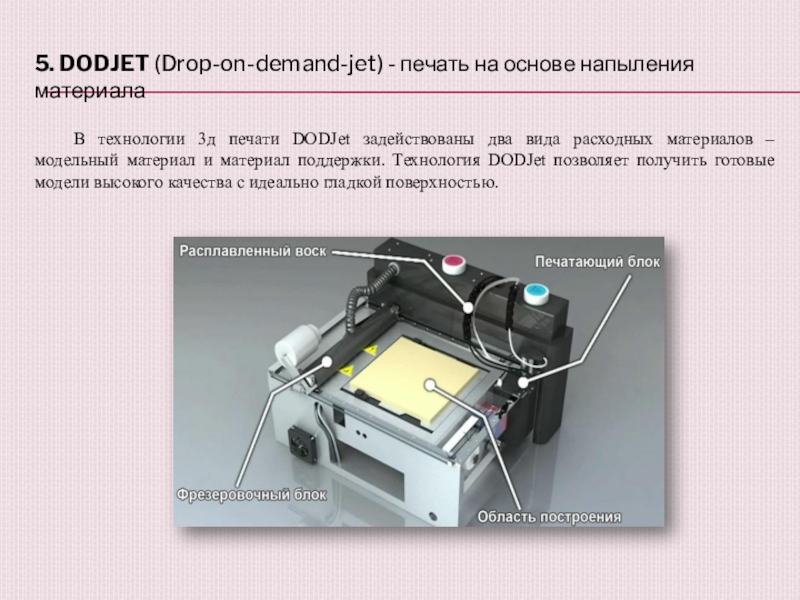

Слайд 95. DODJET (Drop-on-demand-jet) - печать на основе напыления материала
В технологии 3д

печати DODJet задействованы два вида расходных материалов – модельный материал и материал поддержки. Технология DODJet позволяет получить готовые модели высокого качества с идеально гладкой поверхностью.

5. DODJET (Drop-on-demand-jet) - печать на основе напыления материалаВ технологии 3д печати DODJet задействованы два вида расходных

Слайд 106. SLS (Selective laser sintering)  - селективное лазерное спекание
SLS (Selective

Laser Sintering) — метод 3D, использующий порошкообразный термопластичный материал, спекаемый с помощью лазера. Порошкообразный материал в рабочей камере разогревается до температуры, близкой к плавлению, разравнивается и лучом лазера на нем прорисовывается необходимый контур слоя.

6. SLS (Selective laser sintering)  - селективное лазерное спекание SLS (Selective Laser Sintering) — метод 3D, использующий порошкообразный

Слайд 117. SHS (Selective heating sintering) - селективное тепловое спекание
Технология SHS (селективное тепловое

спекание) – новая технология 3d печати на рынке 3D прототипирования. Данная технология достаточно схожа с технологией SLS (селективное лазерное спекание). Но отличием от селективного лазерного спекание является тепловое излучение, то есть – изменение физических свойств слоя термического порошка под воздействием термической головки.


7. SHS (Selective heating sintering) - селективное тепловое спекание Технология SHS (селективное тепловое спекание) – новая технология 3d

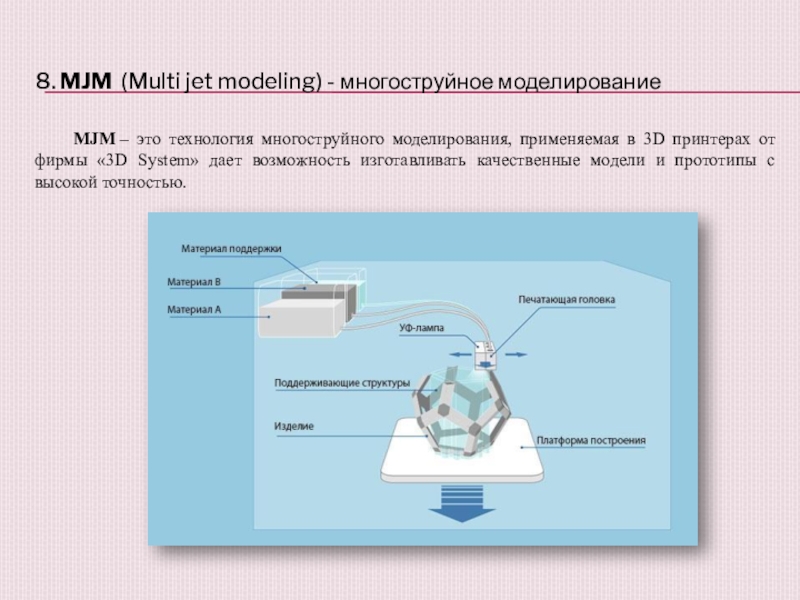

Слайд 128. MJM (Multi jet modeling) - многоструйное моделирование
MJM – это технология многоструйного

моделирования, применяемая в 3D принтерах от фирмы «3D System» дает возможность изготавливать качественные модели и прототипы с высокой точностью.
8. MJM (Multi jet modeling) - многоструйное моделированиеMJM – это технология многоструйного моделирования, применяемая в 3D принтерах от

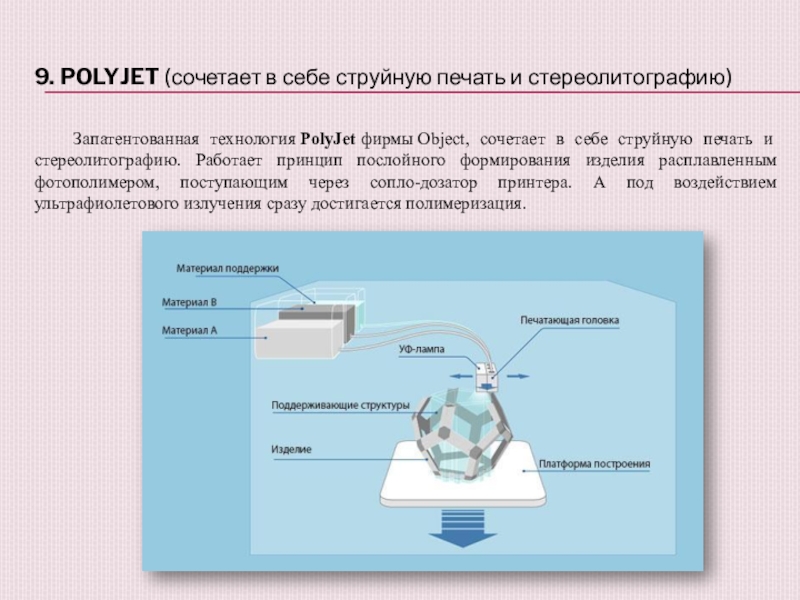

Слайд 139. POLYJET (сочетает в себе струйную печать и стереолитографию)
Запатентованная технология PolyJet фирмы Object, сочетает

в себе струйную печать и стереолитографию. Работает принцип послойного формирования изделия расплавленным фотополимером, поступающим через сопло-дозатор принтера. А под воздействием ультрафиолетового излучения сразу достигается полимеризация.


9. POLYJET (сочетает в себе струйную печать и стереолитографию)Запатентованная технология PolyJet фирмы Object, сочетает в себе струйную печать и стереолитографию.

Слайд 1410. SLM — производство деталей из металлических сплавов
Технология SLM, похожа на

SLS (Лазерное спекание порошка), их иногда даже путают, но есть существенные отличия. Если в SLS частицы порошка спекаются друг с другом, то здесь металлические частицы доводятся до полного расплавления и свариваются друг с другом, образуя жесткий каркас.


10. SLM — производство деталей из металлических сплавов Технология SLM, похожа на SLS (Лазерное спекание порошка), их

Слайд 15Спасибо за внимание!

Спасибо за внимание!
