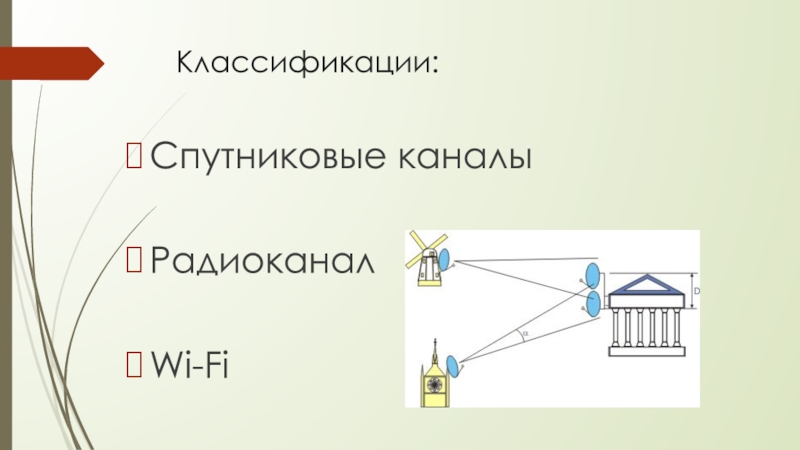

- 21. Классификации:Спутниковые каналы
- 22. Применение беспроводных каналов связиСпутниковая связь (телевидение, телефония,
- 23. Задания: 1. Представим себе одинокий остров, где
- 24. Задачи1. Максимальная скорость передачи данных по модемному
- 25. Задачи2. Файл размером 8 Кбайт передаётся через
- 26. Слайд 26

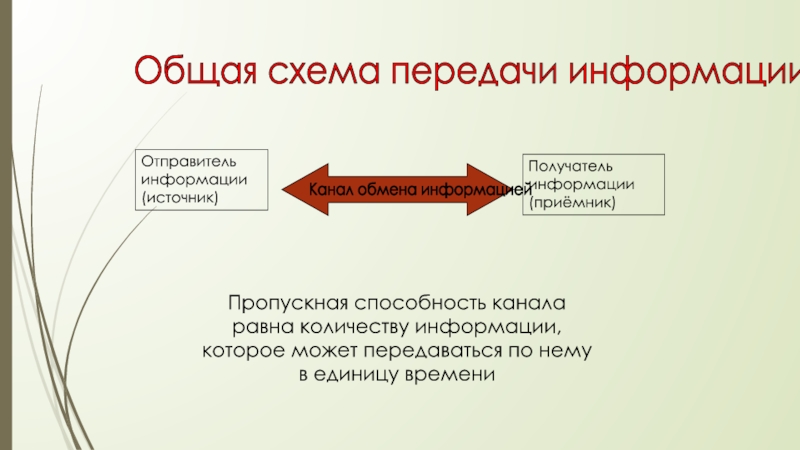

Отправитель информации (источник)Канал обмена информациейПолучатель информации (приёмник)Общая схема передачи информацииПропускная способность канала равна количеству информации, которое может передаваться по нему в единицу времени
Слайд 2Отправитель информации (источник)
Канал обмена информацией
Получатель информации (приёмник)
Общая схема передачи информации
Пропускная способность
канала равна количеству информации, которое может передаваться по нему в единицу времени

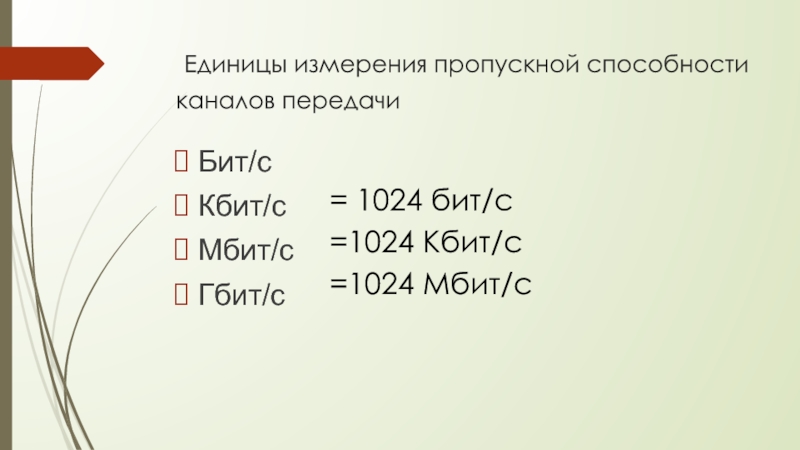

Слайд 3 Единицы измерения пропускной способности каналов передачи
Бит/с
Кбит/с
Мбит/с
Гбит/с
= 1024 бит/с
=1024 Кбит/с
=1024 Мбит/с

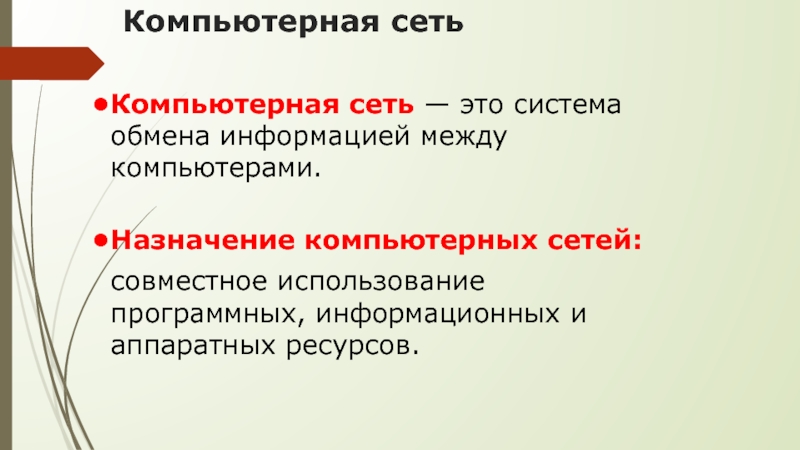

Слайд 4Компьютерная сеть
Компьютерная сеть — это система обмена информацией между компьютерами.
Назначение компьютерных
сетей:
совместное использование программных, информационных и аппаратных ресурсов.
совместное использование программных, информационных и аппаратных ресурсов.

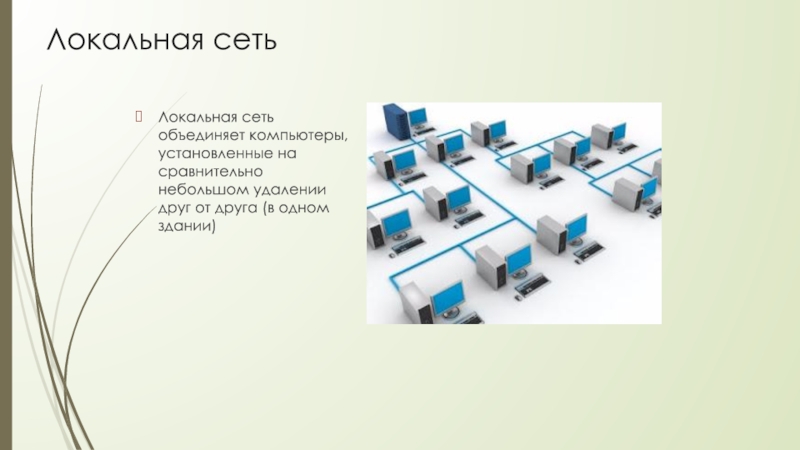

Слайд 5Локальная сеть
Локальная сеть объединяет компьютеры, установленные на сравнительно небольшом удалении друг
от друга (в одном здании)

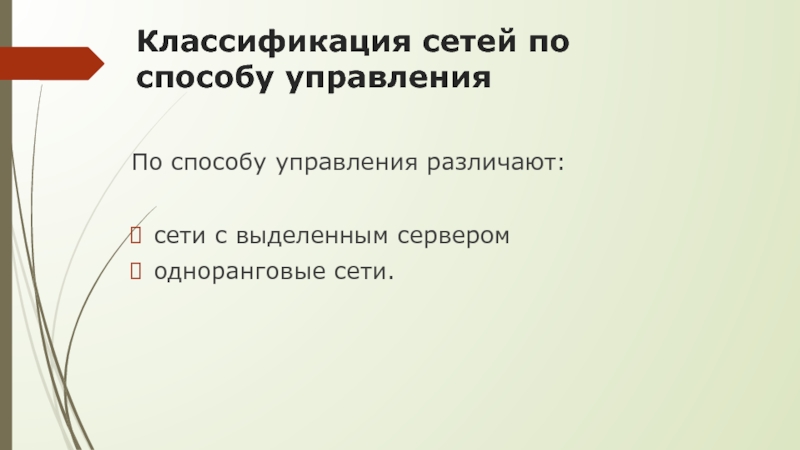

Слайд 6Классификация сетей по способу управления
По способу управления различают:
сети с выделенным сервером
одноранговые
сети.
Слайд 7Одноранговые сети
все компьютеры равноправны.
Недостаток – слабая защищенность информации от несанкционированного доступа

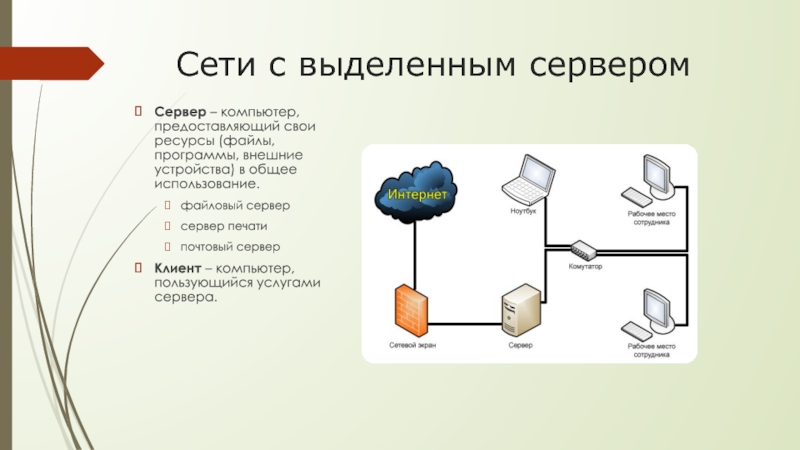

Слайд 8Сети с выделенным сервером
Сервер – компьютер, предоставляющий свои ресурсы (файлы, программы,
внешние устройства) в общее использование.
файловый сервер
сервер печати
почтовый сервер
Клиент – компьютер, пользующийся услугами сервера.
файловый сервер
сервер печати
почтовый сервер
Клиент – компьютер, пользующийся услугами сервера.

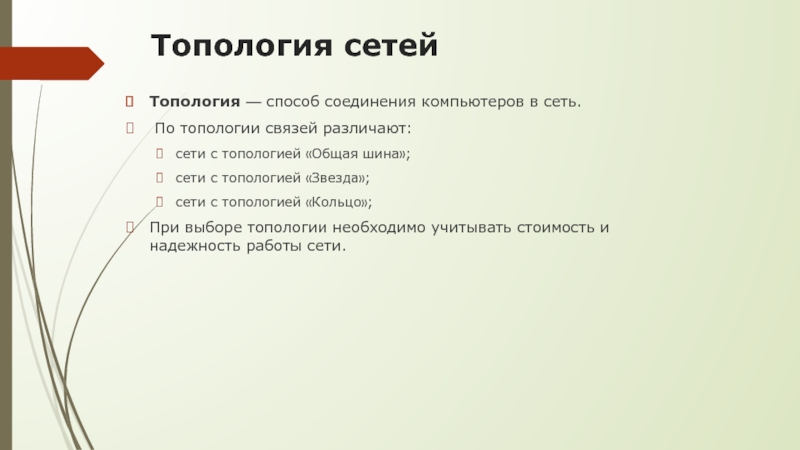

Слайд 9Топология сетей
Топология — способ соединения компьютеров в сеть.
По топологии связей
различают:
сети с топологией «Общая шина»;
сети с топологией «Звезда»;
сети с топологией «Кольцо»;
При выборе топологии необходимо учитывать стоимость и надежность работы сети.
сети с топологией «Общая шина»;
сети с топологией «Звезда»;
сети с топологией «Кольцо»;
При выборе топологии необходимо учитывать стоимость и надежность работы сети.

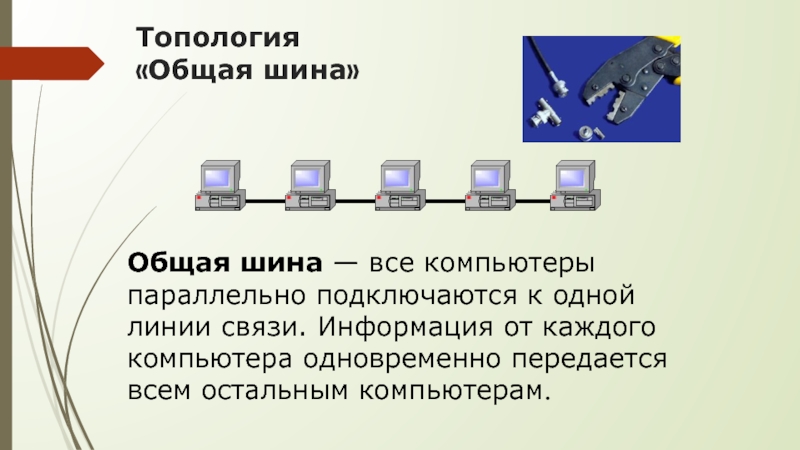

Слайд 10Топология
«Общая шина»
Общая шина — все компьютеры параллельно подключаются к одной линии
связи. Информация от каждого компьютера одновременно передается всем остальным компьютерам.

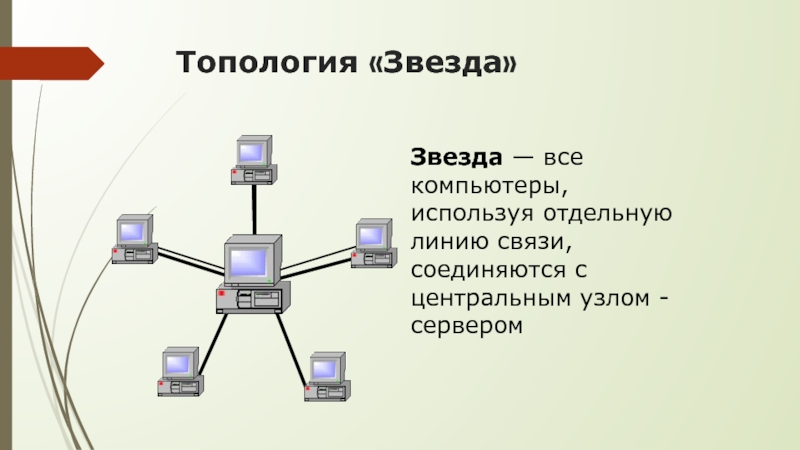

Слайд 11Топология «Звезда»
Звезда — все компьютеры, используя отдельную линию связи, соединяются с
центральным узлом - сервером

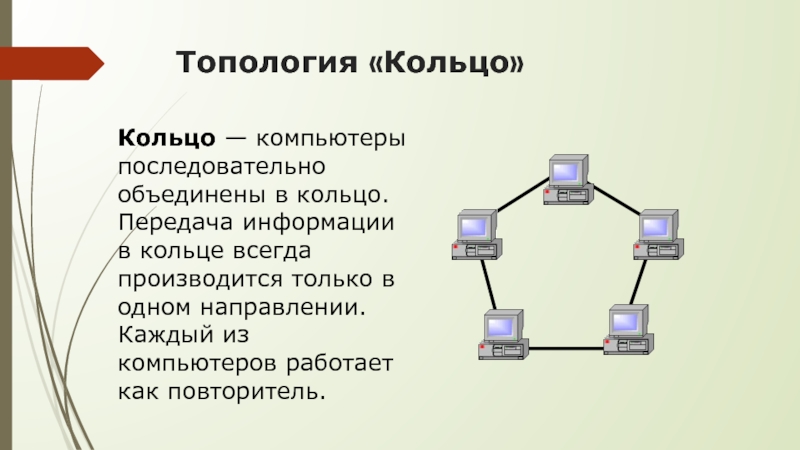

Слайд 12Топология «Кольцо»
Кольцо — компьютеры последовательно объединены в кольцо. Передача информации в
кольце всегда производится только в одном направлении. Каждый из компьютеров работает как повторитель.

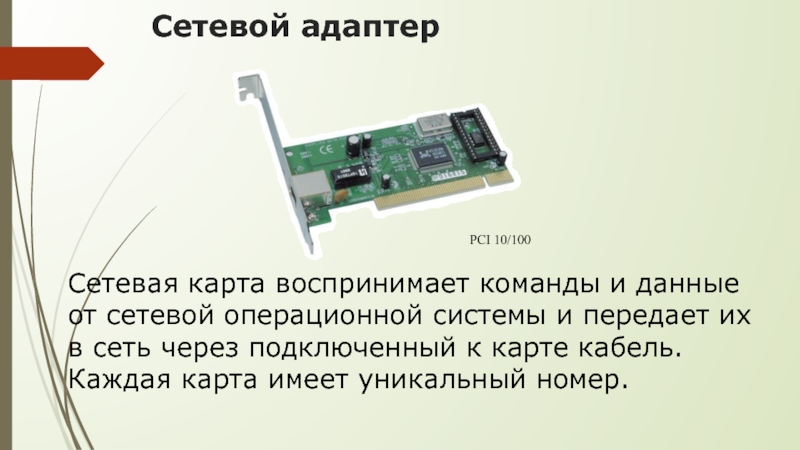

Слайд 13Сетевой адаптер
Сетевая карта воспринимает команды и данные от сетевой операционной системы
и передает их в сеть через подключенный к карте кабель. Каждая карта имеет уникальный номер.
PCI 10/100

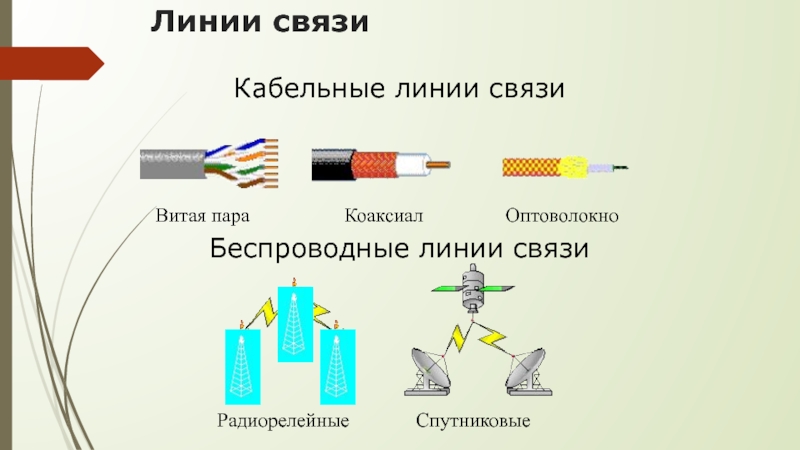

Слайд 14Линии связи
Кабельные линии связи
Беспроводные линии связи
Витая пара
Коаксиал
Оптоволокно
Радиорелейные
Спутниковые

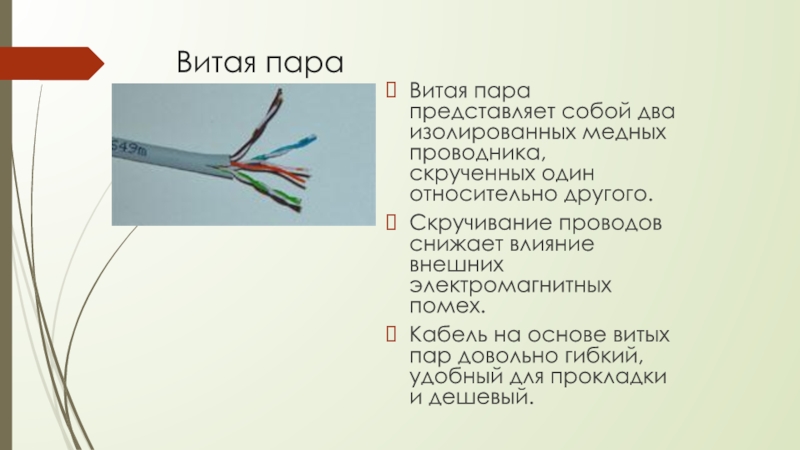

Слайд 15Витая пара
Витая пара представляет собой два изолированных медных проводника, скрученных один
относительно другого.
Скручивание проводов снижает влияние внешних электромагнитных помех.
Кабель на основе витых пар довольно гибкий, удобный для прокладки и дешевый.
Скручивание проводов снижает влияние внешних электромагнитных помех.
Кабель на основе витых пар довольно гибкий, удобный для прокладки и дешевый.

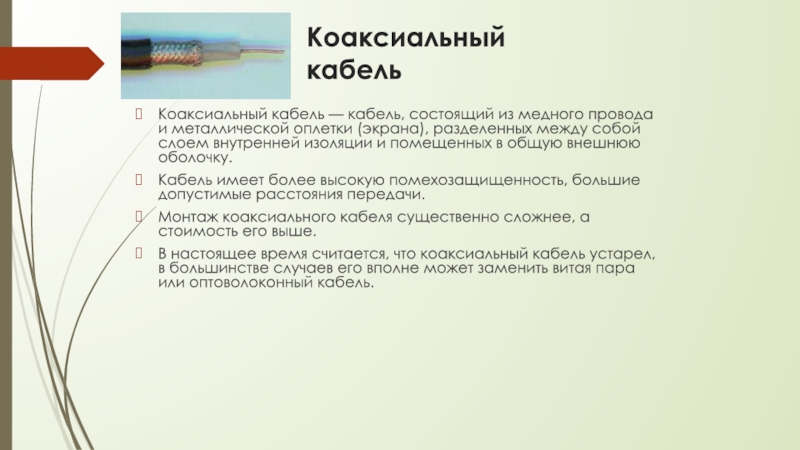

Слайд 16Коаксиальный
кабель
Коаксиальный кабель — кабель, состоящий из медного провода и металлической оплетки
(экрана), разделенных между собой слоем внутренней изоляции и помещенных в общую внешнюю оболочку.
Кабель имеет более высокую помехозащищенность, большие допустимые расстояния передачи.
Монтаж коаксиального кабеля существенно сложнее, а стоимость его выше.
В настоящее время считается, что коаксиальный кабель устарел, в большинстве случаев его вполне может заменить витая пара или оптоволоконный кабель.
Кабель имеет более высокую помехозащищенность, большие допустимые расстояния передачи.
Монтаж коаксиального кабеля существенно сложнее, а стоимость его выше.
В настоящее время считается, что коаксиальный кабель устарел, в большинстве случаев его вполне может заменить витая пара или оптоволоконный кабель.

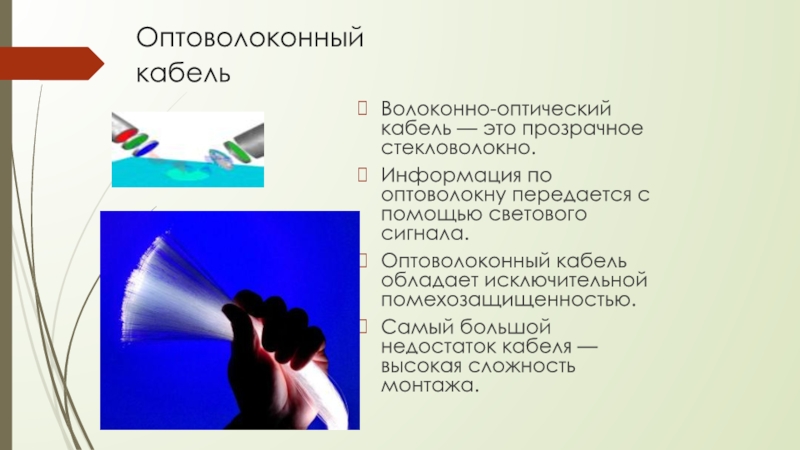

Слайд 17Оптоволоконный
кабель
Волоконно-оптический кабель — это прозрачное стекловолокно.
Информация по оптоволокну передается с
помощью светового сигнала.
Оптоволоконный кабель обладает исключительной помехозащищенностью.
Самый большой недостаток кабеля — высокая сложность монтажа.
Оптоволоконный кабель обладает исключительной помехозащищенностью.
Самый большой недостаток кабеля — высокая сложность монтажа.

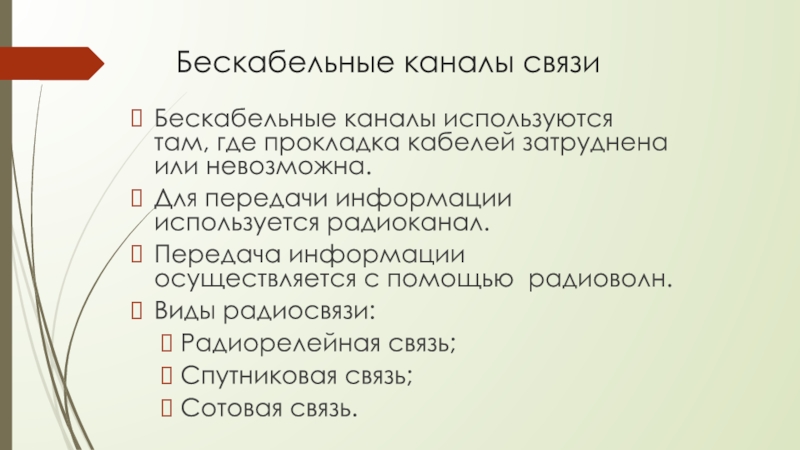

Слайд 19Бескабельные каналы связи
Бескабельные каналы используются там, где прокладка кабелей затруднена
или невозможна.
Для передачи информации используется радиоканал.
Передача информации осуществляется с помощью радиоволн.
Виды радиосвязи:
Радиорелейная связь;
Спутниковая связь;
Сотовая связь.
Для передачи информации используется радиоканал.
Передача информации осуществляется с помощью радиоволн.
Виды радиосвязи:
Радиорелейная связь;
Спутниковая связь;
Сотовая связь.
Слайд 22Применение беспроводных каналов связи
Спутниковая связь (телевидение, телефония, компьютерные сети)
Радиоканалы (радиоуправление, рация,
радио)
Wi – Fi (компьютерные сети, телефония)
Wi – Fi (компьютерные сети, телефония)
Слайд 23Задания: 1. Представим себе одинокий остров, где размещена метеорологическая или геофизическая станция.
Каким каналом связи вы воспользуетесь чтобы передавать данные с этого острова на материк?
2. Вы владелец крупной кампании. Часто находитесь в командировках в разных частях света. Вам нужна трансляция биржевых новостей или курса акций в реальном масштабе времени. Каким каналом связи вы воспользуетесь?
3. Вы директор завода который входит в огромную корпорацию с центром в г.Москве , вам нужна постоянная связь для передачи показателей производительности вашего завода в эту корпорацию. Каким каналом связи вы воспользуетесь?
Слайд 24Задачи
1. Максимальная скорость передачи данных по модемному протоколу V.92 составляет 56000
бит/c. Какое максимальное количество байт можно передать за 5 секунд по этому протоколу?

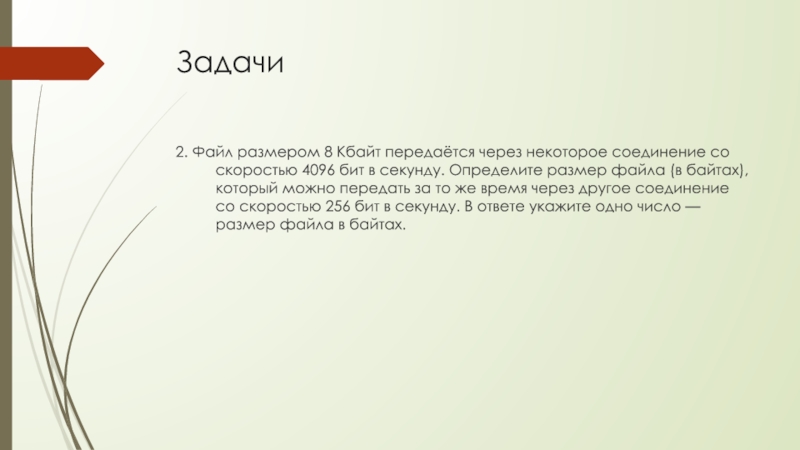

Слайд 25Задачи
2. Файл размером 8 Кбайт передаётся через некоторое соединение со скоростью
4096 бит в секунду. Определите размер файла (в байтах), который можно передать за то же время через другое соединение со скоростью 256 бит в секунду. В ответе укажите одно число — размер файла в байтах.
