Презентация, доклад к уроку по Информатике Управление исполнителем Чертежник

этой координатной плоскости, координаты
х и у разделяются запятой.
Например, координаты
выделенной на рисунке
точки будут записаны
так: (1, 1).

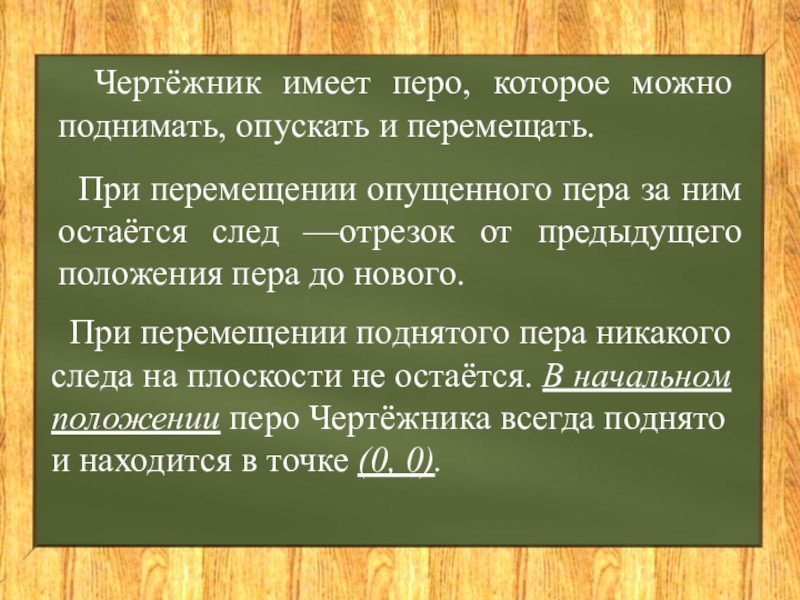

При перемещении поднятого пера никакого следа на плоскости не остаётся. В начальном положении перо Чертёжника всегда поднято и находится в точке (0, 0).

При перемещении опущенного пера за ним остаётся след —отрезок от предыдущего положения пера до нового.

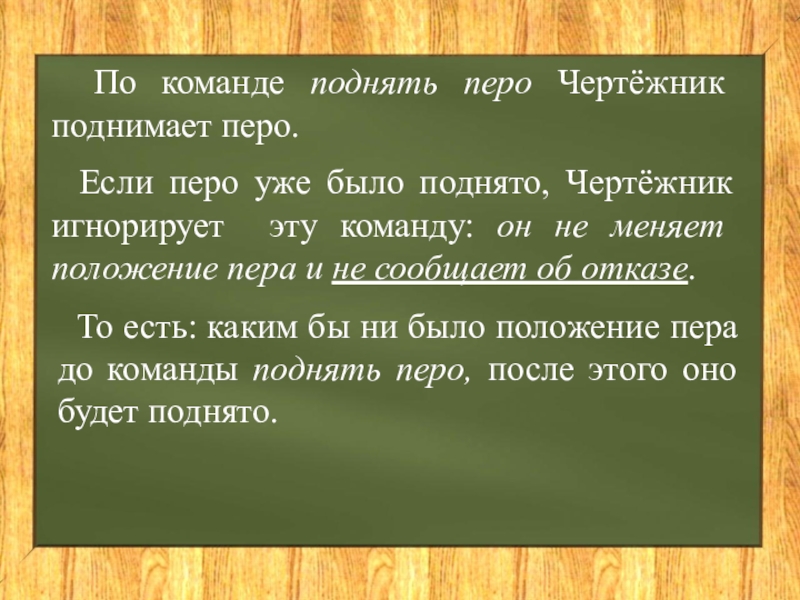

уже было поднято, Чертёжник игнорирует эту команду: он не меняет положение пера и не сообщает об отказе.

То есть: каким бы ни было положение пера до команды поднять перо, после этого оно будет поднято.

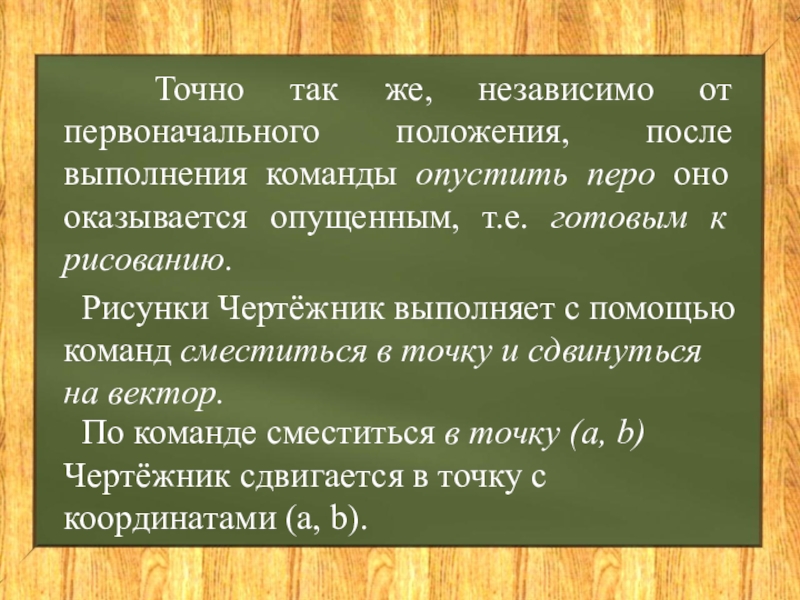

опустить перо оно оказывается опущенным, т.е. готовым к рисованию.

Рисунки Чертёжник выполняет с помощью команд сместиться в точку и сдвинуться на вектор.

По команде сместиться в точку (а, b) Чертёжник сдвигается в точку с координатами (а, b).

3) при различных положениях пера до этой команды.

Видно, что, независимо от предыдущего положения, перо оказывается в точке (2, 3), но длина и направление отрезка, который при этом чертится, могут быть различны.

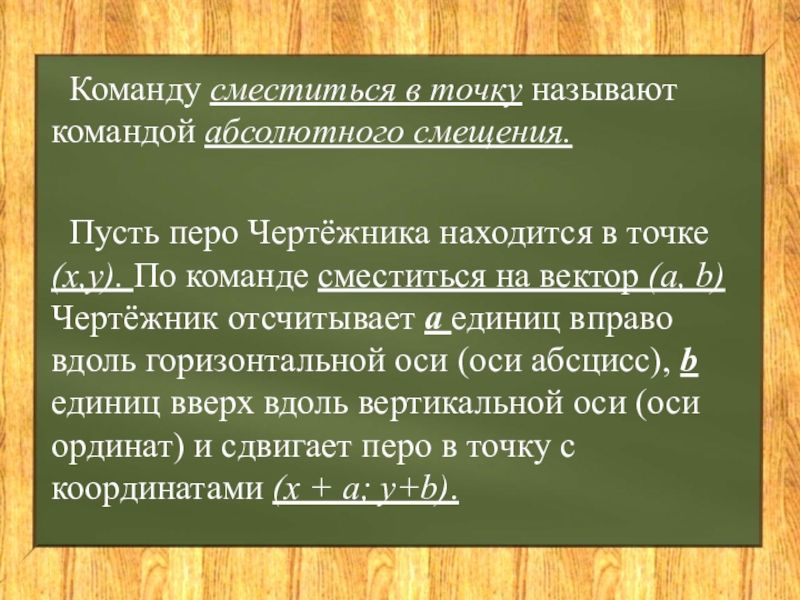

Чертёжника находится в точке (х,у). По команде сместиться на вектор (а, b) Чертёжник отсчитывает а единиц вправо вдоль горизонтальной оси (оси абсцисс), b единиц вверх вдоль вертикальной оси (оси ординат) и сдвигает перо в точку с координатами (х + а; у+b).

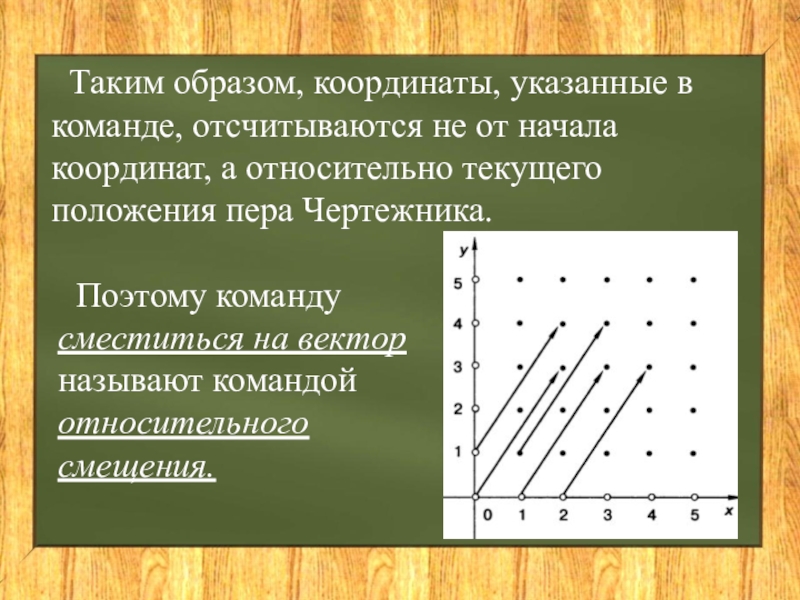

координат, а относительно текущего положения пера Чертежника.

Поэтому команду сместиться на вектор называют командой относительного смещения.

предыдущего положения, но в результате получаются отрезки, длина и направление которых одинаковы.

В математике направленные отрезки называются векторами, отсюда и происходит название команды.

!

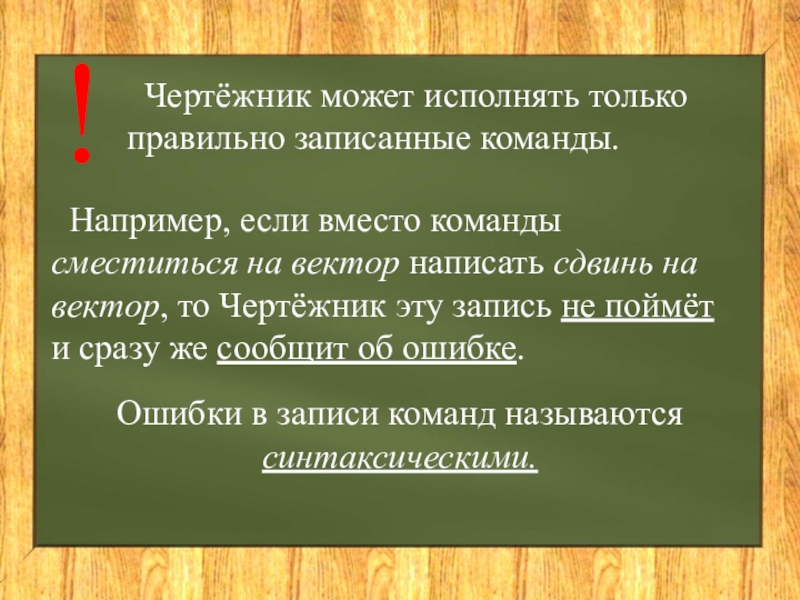

вектор, то Чертёжник эту запись не поймёт
и сразу же сообщит об ошибке.

Чертёжник может исполнять только правильно записанные команды.

!

Ошибки в записи команд называются синтаксическими.

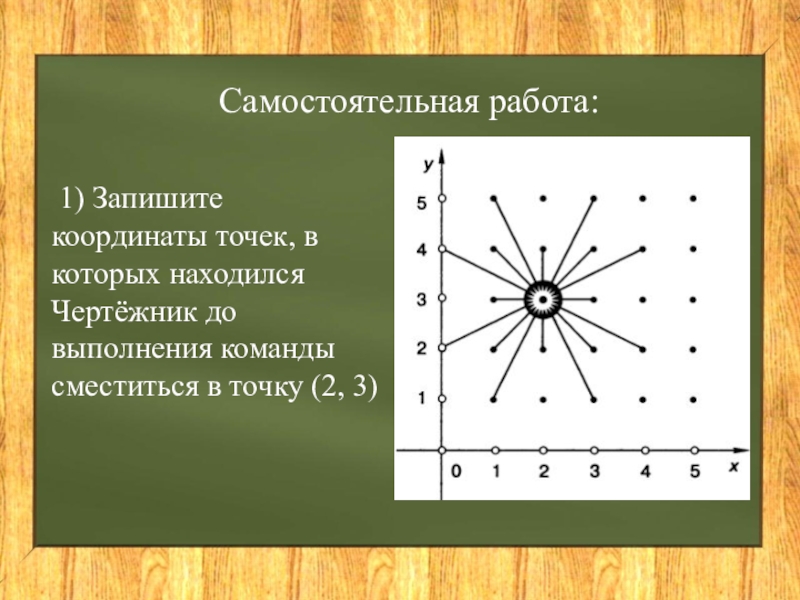

команды сместиться в точку (2, 3)

Самостоятельная работа:

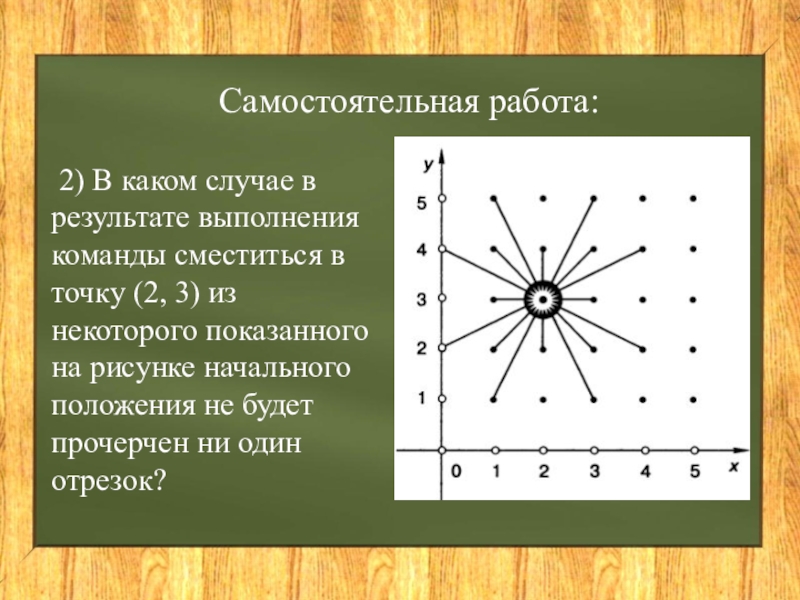

(2, 3) из некоторого показанного на рисунке начального положения не будет прочерчен ни один отрезок?

Самостоятельная работа:

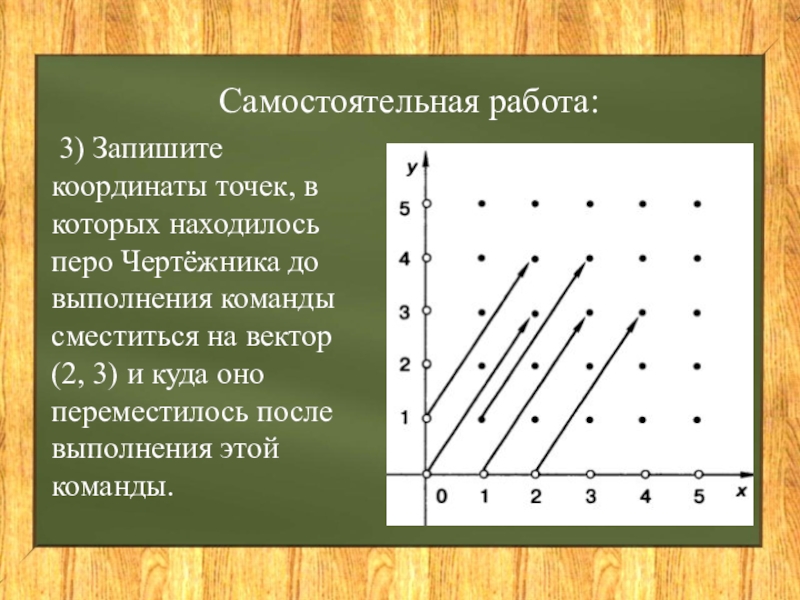

команды сместиться на вектор
(2, 3) и куда оно
переместилось после выполнения этой команды.

Самостоятельная работа:

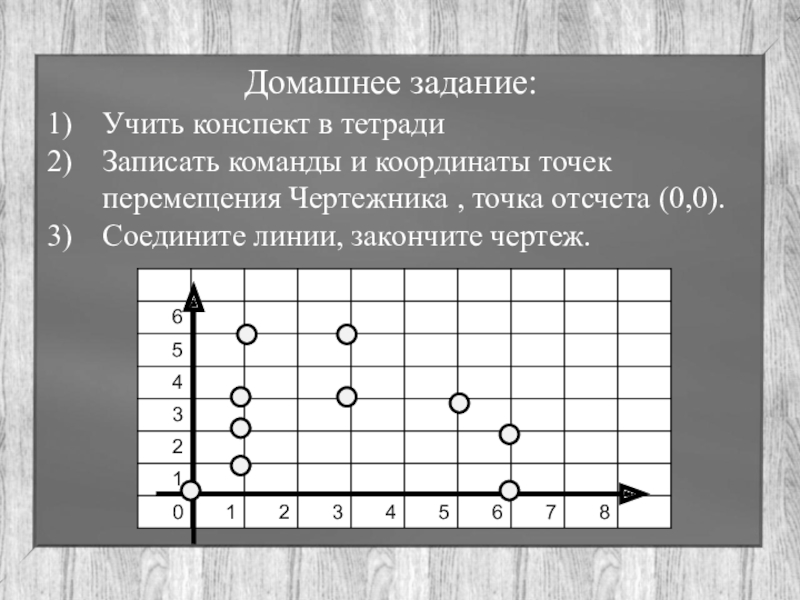

Чертежника , точка отсчета (0,0).
Соедините линии, закончите чертеж.
