Презентация, доклад к уроку Компьютерная графика

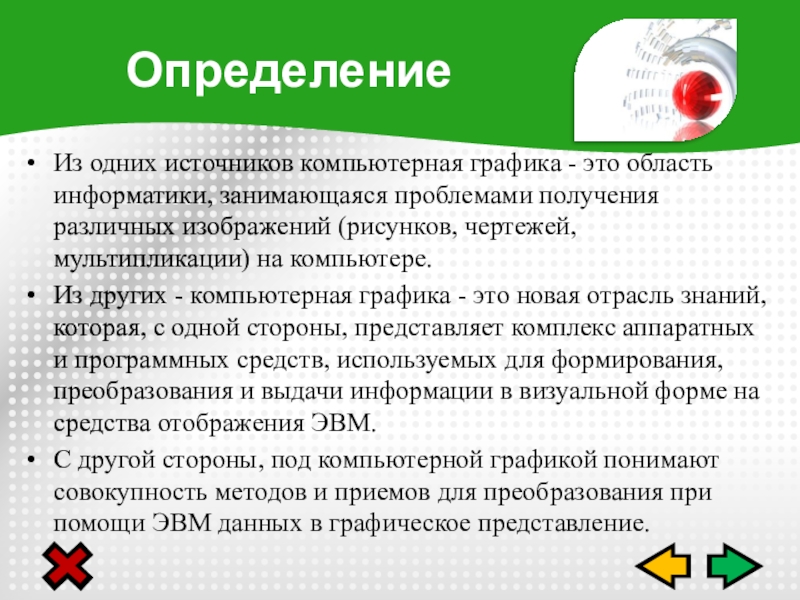

получения различных изображений (рисунков, чертежей, мультипликации) на компьютере.
Из других - компьютерная графика - это новая отрасль знаний, которая, с одной стороны, представляет комплекс аппаратных и программных средств, используемых для формирования, преобразования и выдачи информации в визуальной форме на средства отображения ЭВМ.
С другой стороны, под компьютерной графикой понимают совокупность методов и приемов для преобразования при помощи ЭВМ данных в графическое представление.

Определение

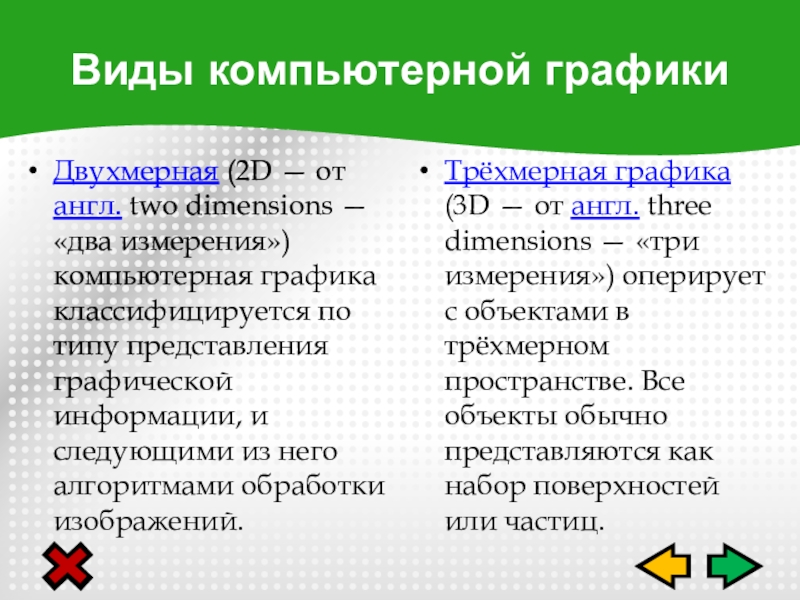

графика классифицируется по типу представления графической информации, и следующими из него алгоритмами обработки изображений.

Трёхмерная графика (3D — от англ. three dimensions — «три измерения») оперирует с объектами в трёхмерном пространстве. Все объекты обычно представляются как набор поверхностей или частиц.

Виды компьютерной графики

стиля компании, логотипа, визиток, буклетов, подарочных открыток, календарей, иллюстрации для полиграфической продукции и т.д.

3D графика широко используется в кино, компьютерных играх, а также в таких областях как: архитектурная визуализация, дизайн рекламных материалов, практически во всех областях проектирования…

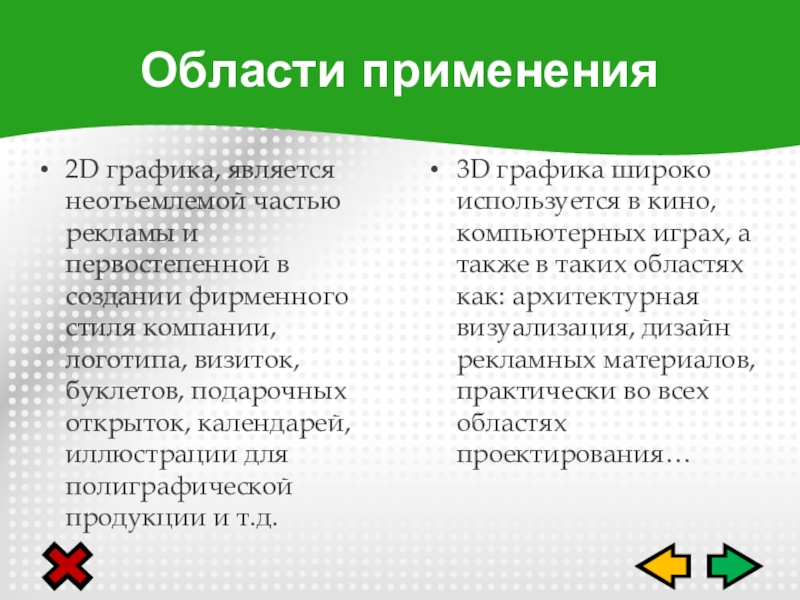

Области применения

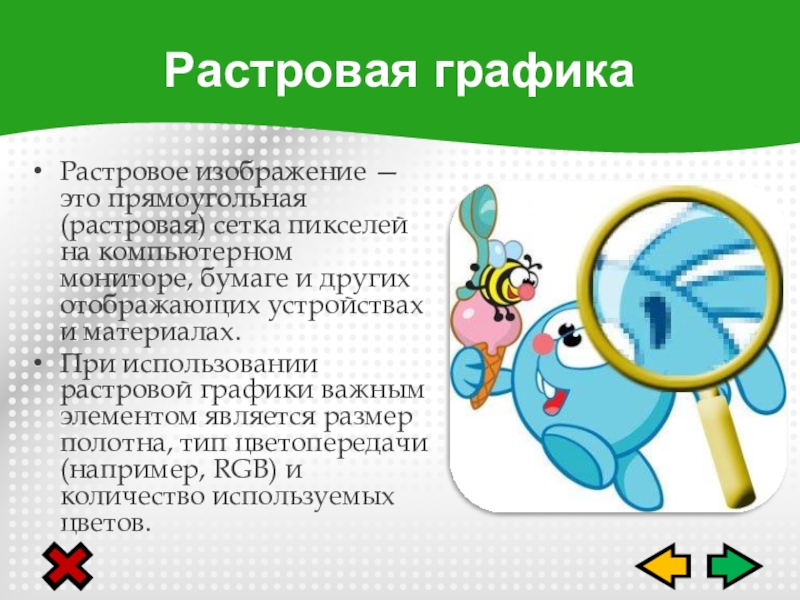

бумаге и других отображающих устройствах и материалах.
При использовании растровой графики важным элементом является размер полотна, тип цветопередачи (например, RGB) и количество используемых цветов.

Растровая графика

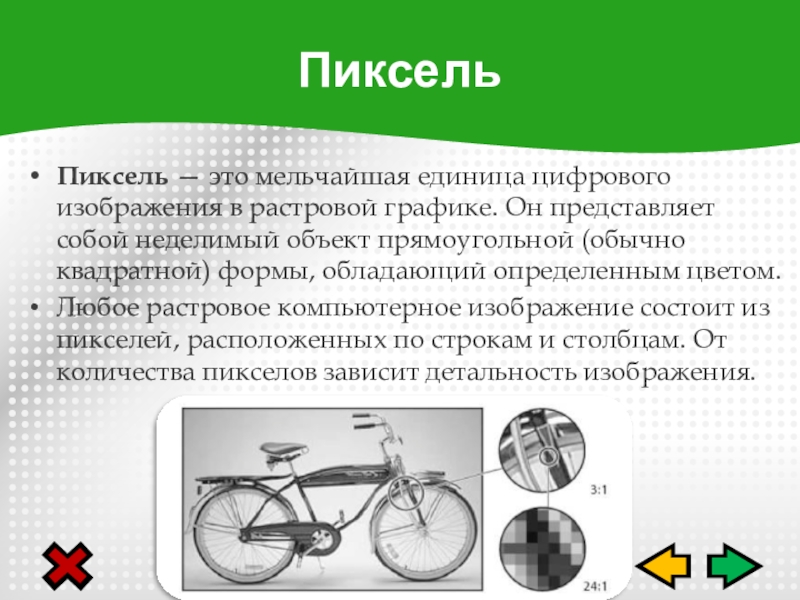

представляет собой неделимый объект прямоугольной (обычно квадратной) формы, обладающий определенным цветом.
Любое растровое компьютерное изображение состоит из пикселей, расположенных по строкам и столбцам. От количества пикселов зависит детальность изображения.

Пиксель

графика используется сейчас практически вез­де — от маленьких иконок до плакатов.

Достоинства растровой графики

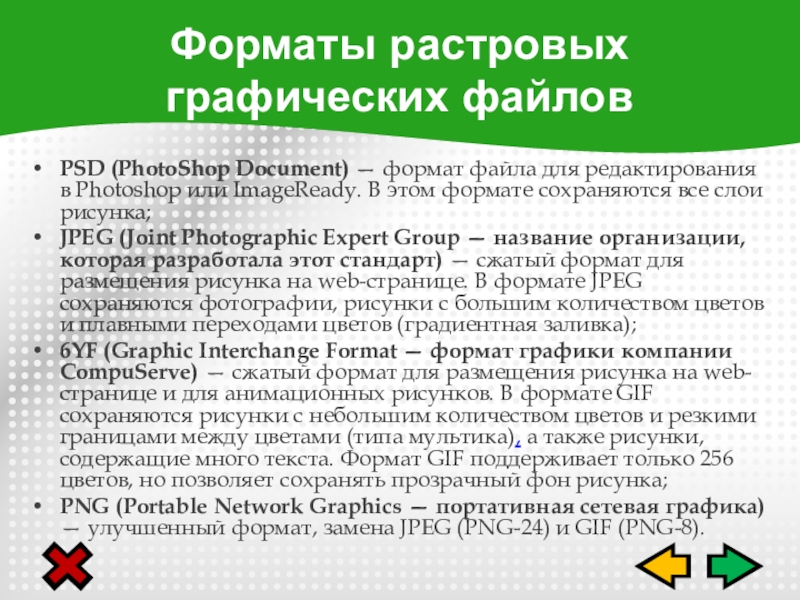

ImageReady. В этом формате со­храняются все слои рисунка;
JPEG (Joint Photographic Expert Group — название органи­зации, которая разработала этот стандарт) — сжатый фор­мат для размещения рисунка на web-странице. В формате JPEG сохраняются фотографии, рисунки с большим коли­чеством цветов и плавными переходами цветов (градиент­ная заливка);
6YF (Graphic Interchange Format — формат графики компа­нии CompuServe) — сжатый формат для размещения ри­сунка на web-странице и для анимационных рисунков. В формате GIF сохраняются рисунки с небольшим количе­ством цветов и резкими границами между цветами (типа мультика), а также рисунки, содержащие много текста. Формат GIF поддерживает только 256 цветов, но позволяет сохранять прозрачный фон рисунка;
PNG (Portable Network Graphics — портативная сетевая гра­фика) — улучшенный формат, замена JPEG (PNG-24) и GIF (PNG-8).

Форматы растровых графических файлов

состав всех операционных систем Windows, начиная с первых версий.

Microsoft Paint

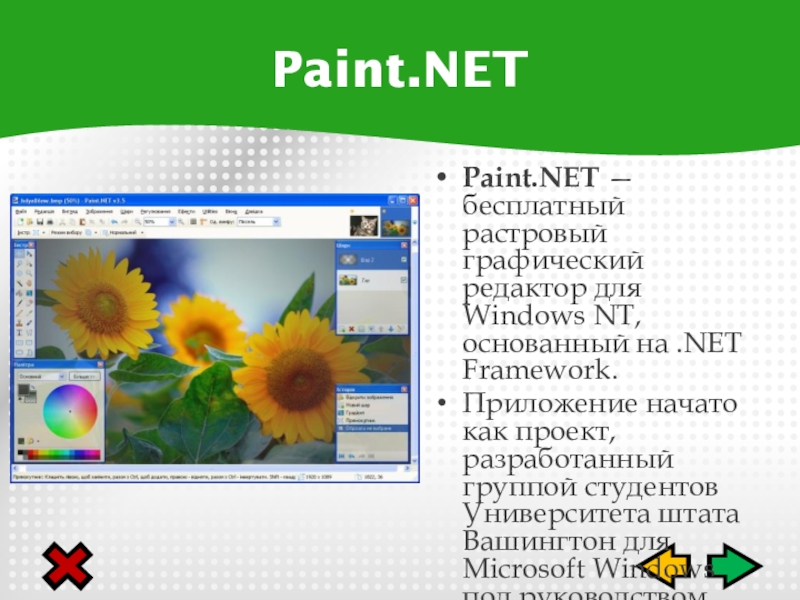

.NET Framework.
Приложение начато как проект, разработанный группой студентов Университета штата Вашингтон для Microsoft Windows под руководством Microsoft.

Paint.NET

для создания и обработки растровой графики и частичной поддержкой работы с векторной графикой.

GIMP

помощью графического планшета художник может работать с виртуальными инструментами в этой программе так же легко, как и с обычными карандашом или кистью.

Corel Painter

Systems. В основном работает с растровыми изображениями, однако имеет некоторые векторные инструменты.

Adobe Photoshop

фигур (окружности, прямоугольники).
Этим объектам присваиваются атрибуты - толщина линий и цвет заполнения.

Векторная графика

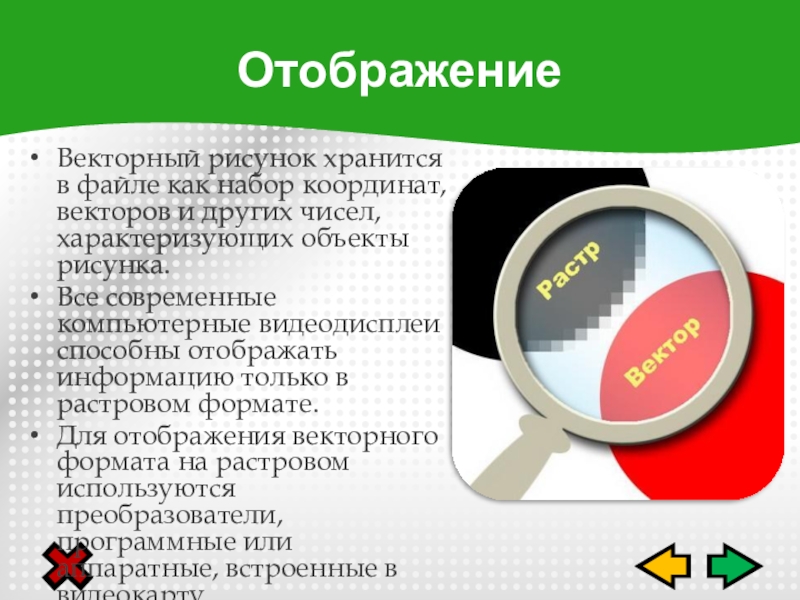

чисел, характеризующих объекты рисунка.
Все современные компьютерные видеодисплеи способны отображать информацию только в растровом формате.
Для отображения векторного формата на растровом используются преобразователи, программные или аппаратные, встроенные в видеокарту.

Отображение

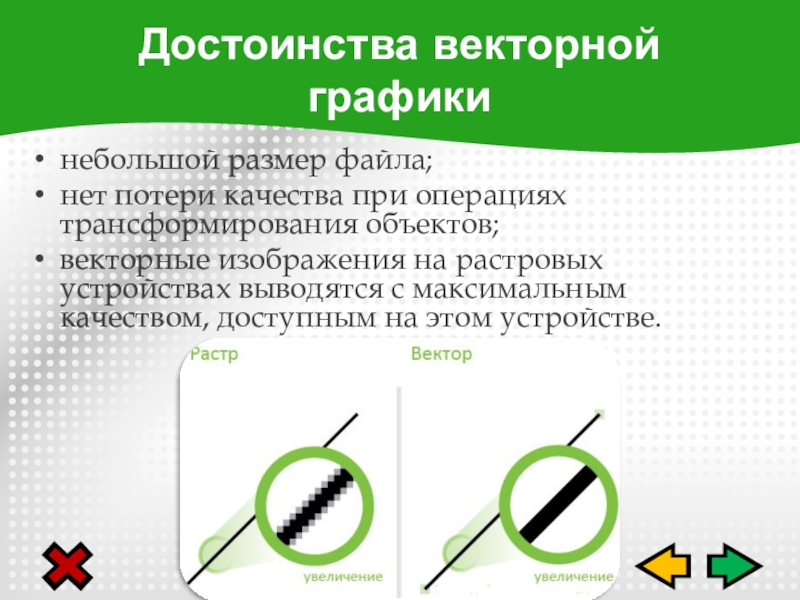

растровых устройствах выводятся с максимальным качеством, доступным на этом устройстве.

Достоинства векторной графики

больше число объектов, тем больше памяти и времени требуется на отображение и обработку векторного рисунка.

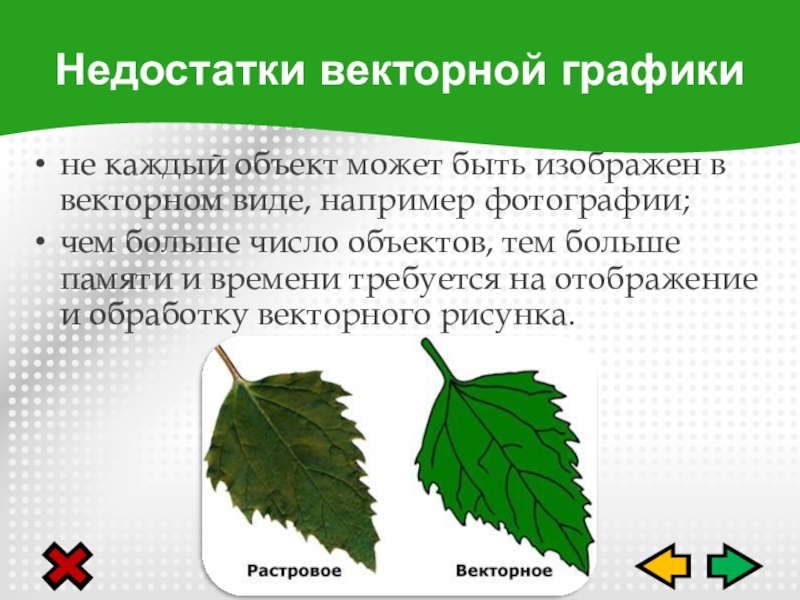

Недостатки векторной графики

разнородных видов изображения, включая, рисунки, чертежи и декоративные надписи.
CDR (CorelDRAW Document) — векторный формат, первоначально известный низкой устойчивостью и плохой совместимостью файлов. Многие программы могут импортировать файлы CDR.
3DS (3D Studio, ASC) — средство трехмерного моделирования («описания сцены»); также используется как формат обмена. Формат обеспечивает оптимальное распределение ресурсов на платформе PC, поддерживает все цвета без ограничения, сжатия не имеет.
PDF (Portable Document Format) — метафайловый формат для графических файлов (векторных и растровых), содержащих иллюстрации и текст с большим набором шрифтов и гипертекстовыми ссылками с целью передачи их по сети в сжатом виде.
SWF (Shockwave Flash) — внутренний векторный формат программы Flash фирмы Macromedia, используется для анимации в Интернете.
WMF (Windows Metafile, Microsoft Windows Metafile) — служит для передачи векторов через буфер обмена (clipboard). WMF искажает цвет, не сохраняет ряд параметров, которые могут быть присвоены объектам в различных векторных редакторах, не понимается программами, ориентированными на ПК Macintosh.

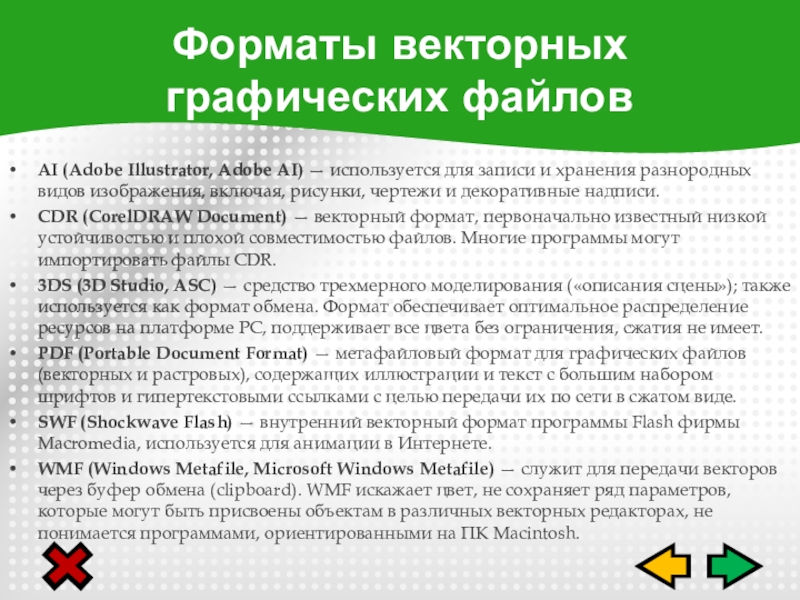

Форматы векторных графических файлов

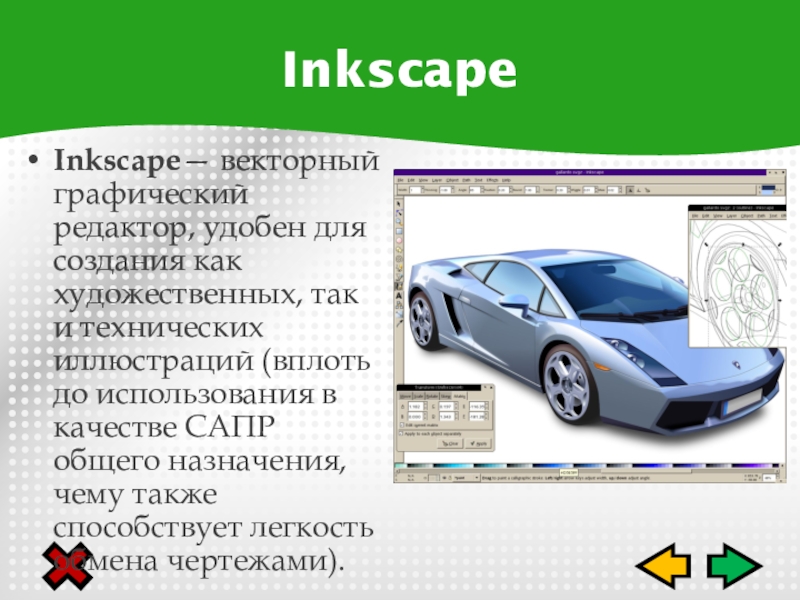

технических иллюстраций (вплоть до использования в качестве САПР общего назначения, чему также способствует легкость обмена чертежами).

Inkscape

Для украшения текста и рисунков предлагаются сто настраиваемых автофигур, несколько видов заливки (многоцветная градиентная, узорная, прозрачная и рисунком), а также добавление тени и объема.

Графический редактор MS Office

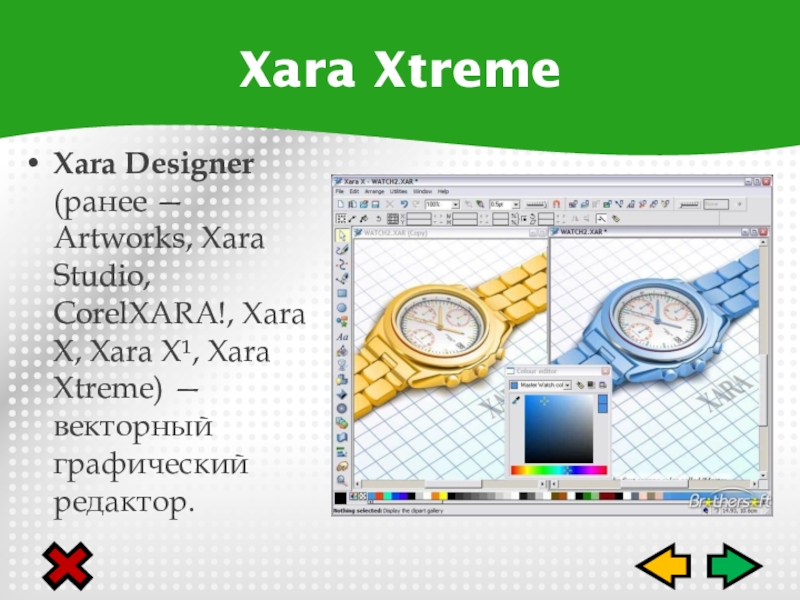

X¹, Xara Xtreme) — векторный графический редактор.

Xara Xtreme

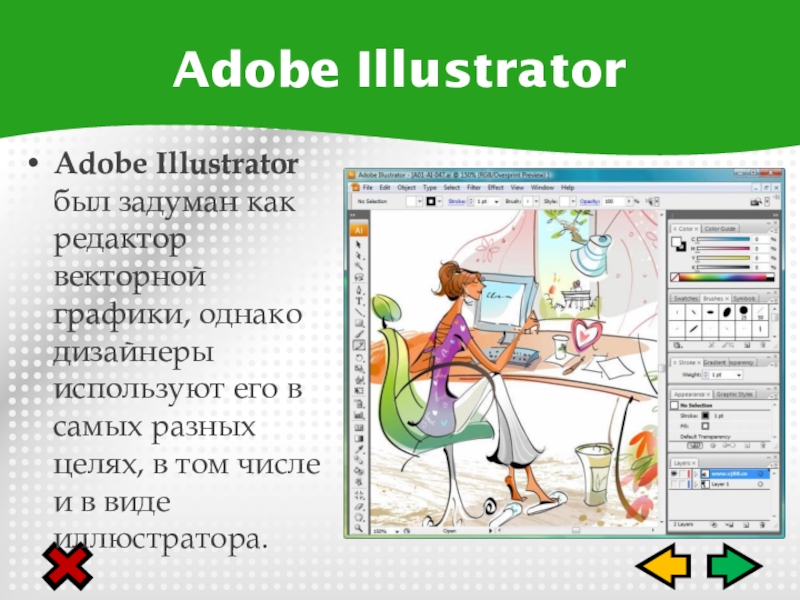

его в самых разных целях, в том числе и в виде иллюстратора.

Adobe Illustrator

создания веб-приложений или мультимедийных презентаций. Широко используется для создания рекламных баннеров, анимации, игр, а также воспроизведения на веб-страницах видео- и аудиозаписей.

Adobe Flash

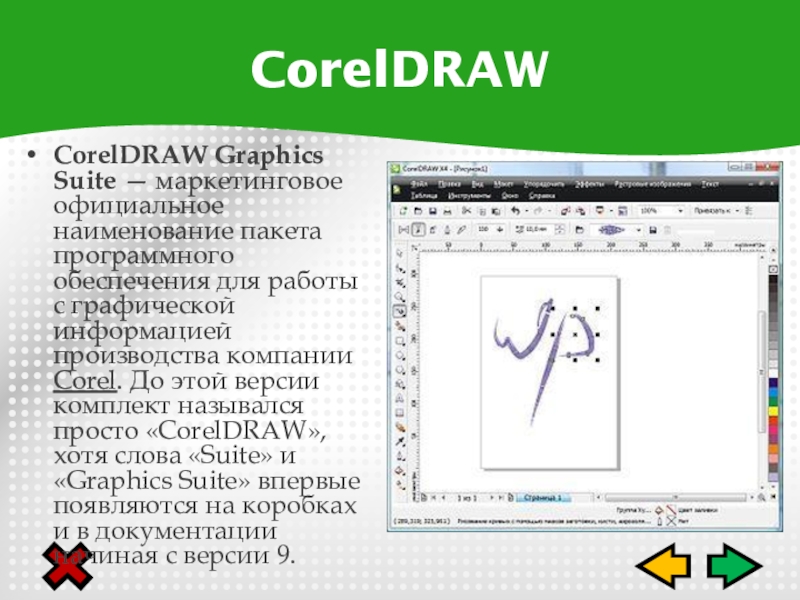

работы с графической информацией производства компании Corel. До этой версии комплект назывался просто «CorelDRAW», хотя слова «Suite» и «Graphics Suite» впервые появляются на коробках и в документации начиная с версии 9.

CorelDRAW

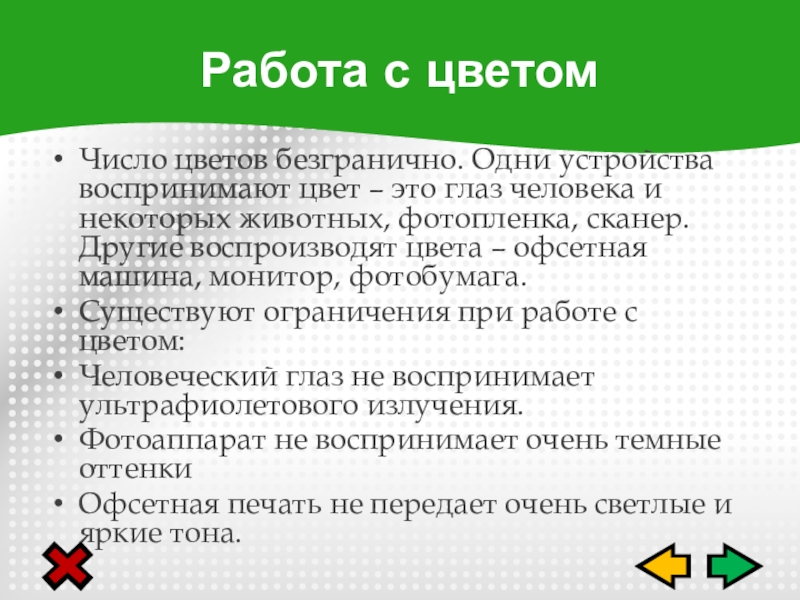

и некоторых животных, фотопленка, сканер. Другие воспроизводят цвета – офсетная машина, монитор, фотобумага.
Существуют ограничения при работе с цветом:
Человеческий глаз не воспринимает ультрафиолетового излучения.
Фотоаппарат не воспринимает очень темные оттенки
Офсетная печать не передает очень светлые и яркие тона.

Работа с цветом

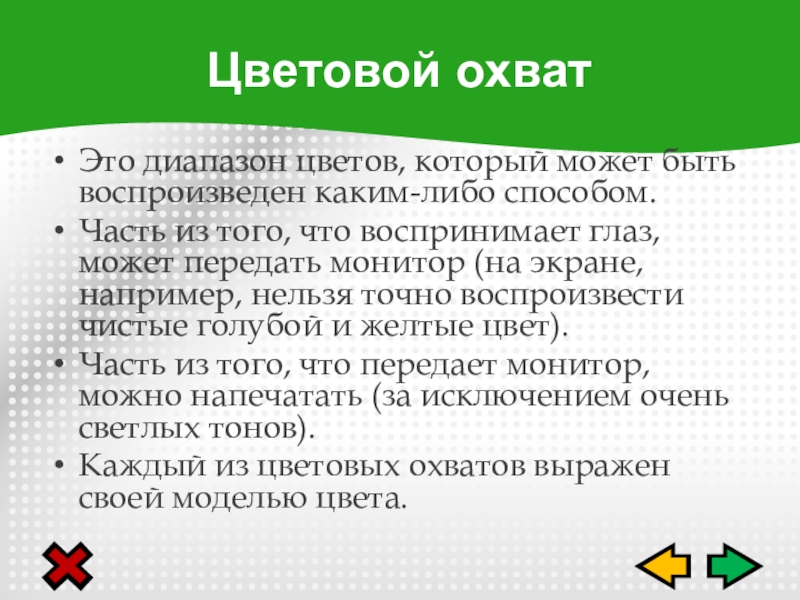

что воспринимает глаз, может передать монитор (на экране, например, нельзя точно воспроизвести чистые голубой и желтые цвет).
Часть из того, что передает монитор, можно напечатать (за исключением очень светлых тонов).
Каждый из цветовых охватов выражен своей моделью цвета.

Цветовой охват

применяют ту или другую модель, подходящую для данного случая.

Модель цвета

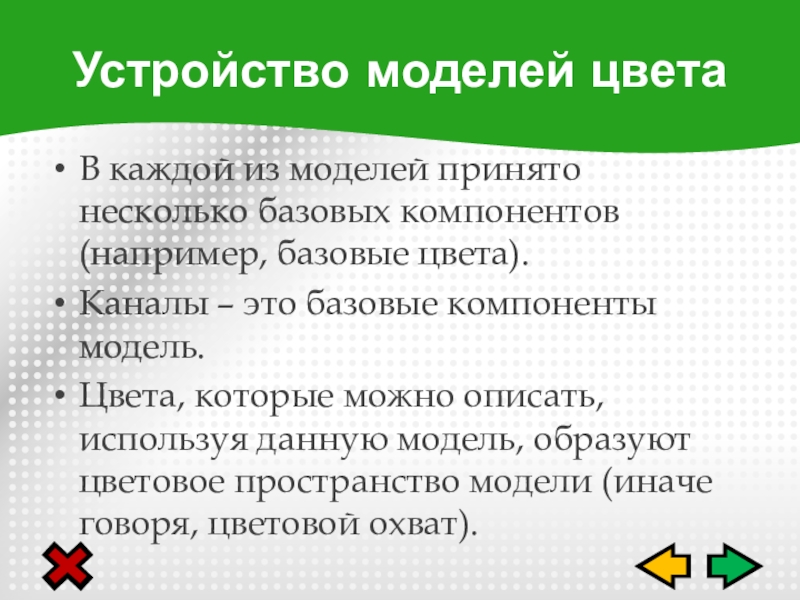

– это базовые компоненты модель.
Цвета, которые можно описать, используя данную модель, образуют цветовое пространство модели (иначе говоря, цветовой охват).

Устройство моделей цвета

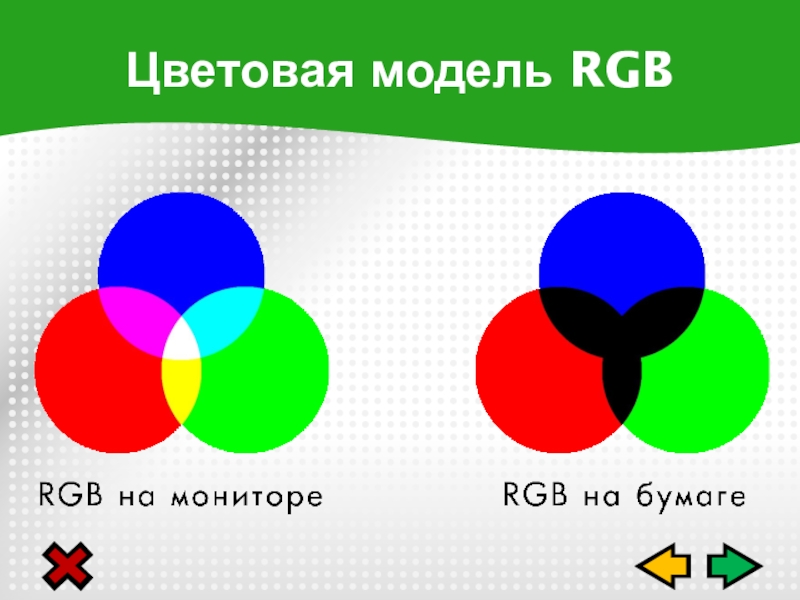

нулевая точка - черный цвет (излучение отсутствует) - (0, 0, 0).
Каждая координата отражает вклад каждой составляющей в результирующий цвет в диапазоне от 0 до 255 (уровень серого в каждом цветовом канале).
Точка с максимальными значениями (255, 255, 255) представляет белый цвет.
Три вершины куба дают чистые исходные цвета (255, 0, 0), (0, 255, 0), (0, 0, 255), остальные три отражают двойные смешения исходных цветов: из красного и зеленого получается желтый (255, 255, 0), из зеленого и синего - голубой (0, 255, 255), а из красного и синего - пурпурный (255, 0, 255).
Данная цветовая модель применяется в качестве основной во всех компьютерных системах.
Соответственно в этой модели доступны максимальные возможности редактирования изображения.

Цветовая модель RGB

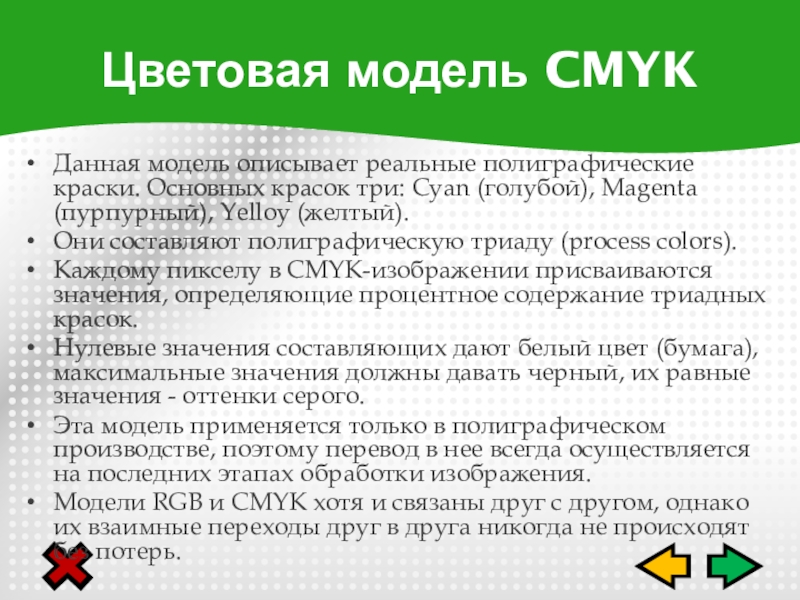

Magenta (пурпурный), Yelloy (желтый).
Они составляют полиграфическую триаду (process colors).
Каждому пикселу в CMYK-изображении присваиваются значения, определяющие процентное содержание триадных красок.
Нулевые значения составляющих дают белый цвет (бумага), максимальные значения должны давать черный, их равные значения - оттенки серого.
Эта модель применяется только в полиграфическом производстве, поэтому перевод в нее всегда осуществляется на последних этапах обработки изображения.
Модели RGB и CMYK хотя и связаны друг с другом, однако их взаимные переходы друг в друга никогда не происходят без потерь.

Цветовая модель CMYK

насыщенность - интенсивность волны, а яркость - количество света.
Эта модель считается самой удобной в подборе цвета для пользователя (при выборе мы в любой программе фактически пользуемся этой моделью, а не вводим цифровые характеристики цвета).
Однако эта модель является абстрактной, поскольку не существует технических средств для непосредственного измерения цветового тона и насыщенности.
Она не образует цветовых каналов в документе (сохранить документ в этой цветовой модели нельзя).
Цвет может быть представлен в природе, на экране монитора, на бумаге.
Во всех случаях возможный диапазон цветов, или цветовой охват (gamut), будет разным. Самый широкий охват - в природе, он ограничивается только возможностями человеческого зрения.

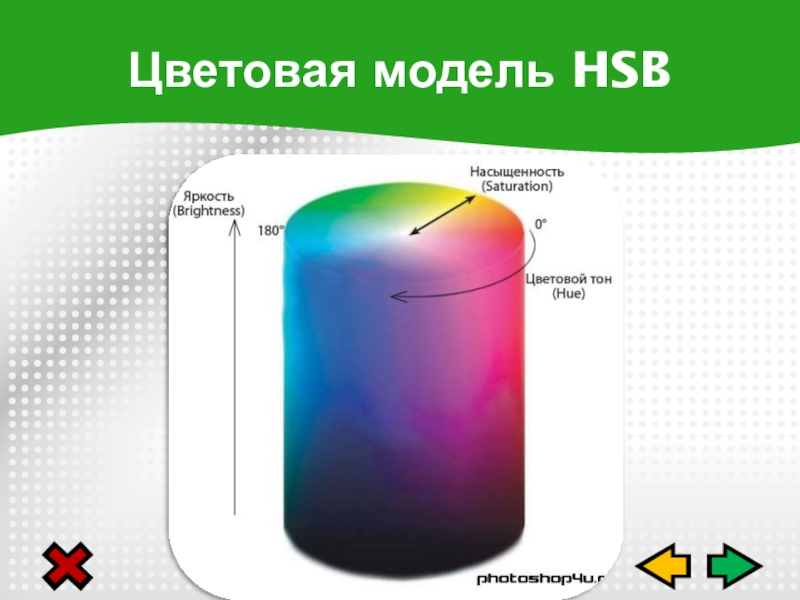

Цветовая модель HSB

его надо строго дозировать.
Это возбуждающий цвет, кричащий, цвет опасности.

Красный цвет

является промежуточным между красным цветом и желтым.
Символизирует тепло, удовольствие, роскошь, веселье.

Оранжевый цвет

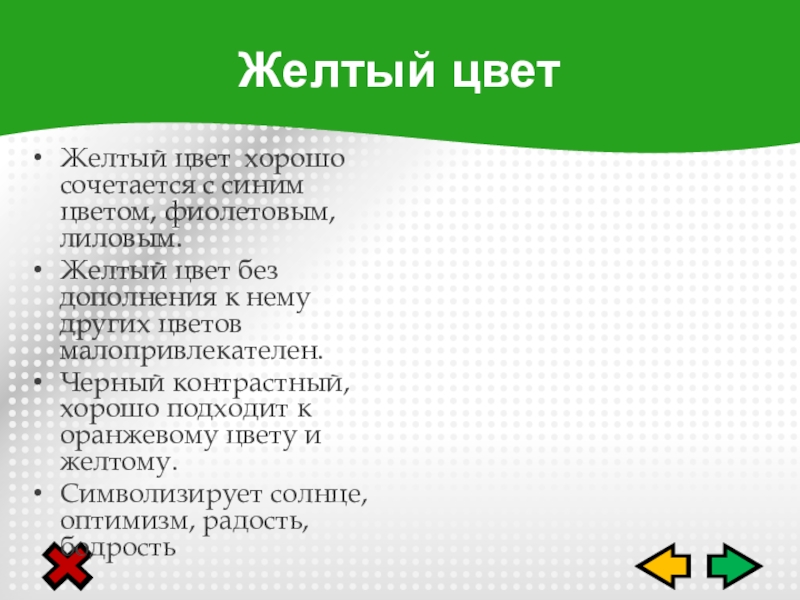

к нему других цветов малопривлекателен.
Черный контрастный, хорошо подходит к оранжевому цвету и желтому.
Символизирует солнце, оптимизм, радость, бодрость

Желтый цвет

бежевым и зеленым.

Коричневый цвет

Концентрирует внимание, успокаивает, ассоциируется с растительностью.

Зеленый цвет

умиротворение.
Удаляющийся цвет, может вызвать легкую усталость.
Ассоциируется с вселенной и разумом.

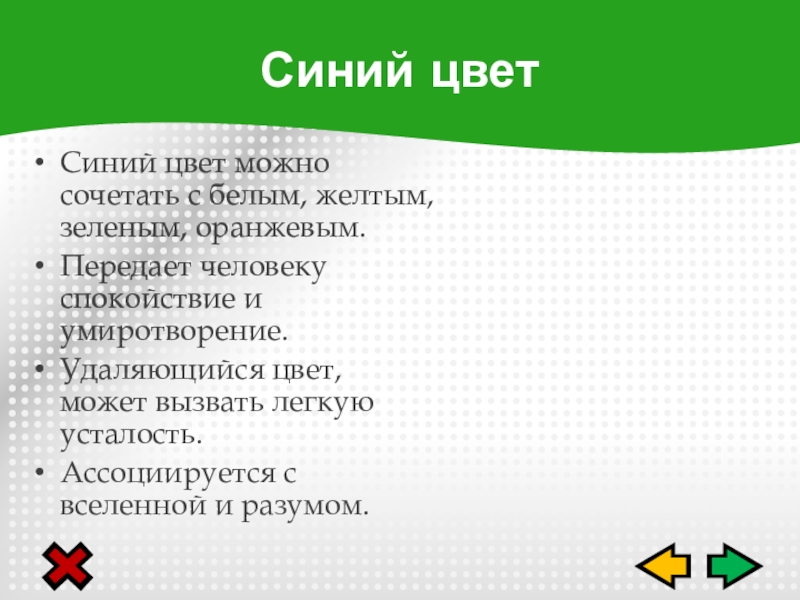

Синий цвет

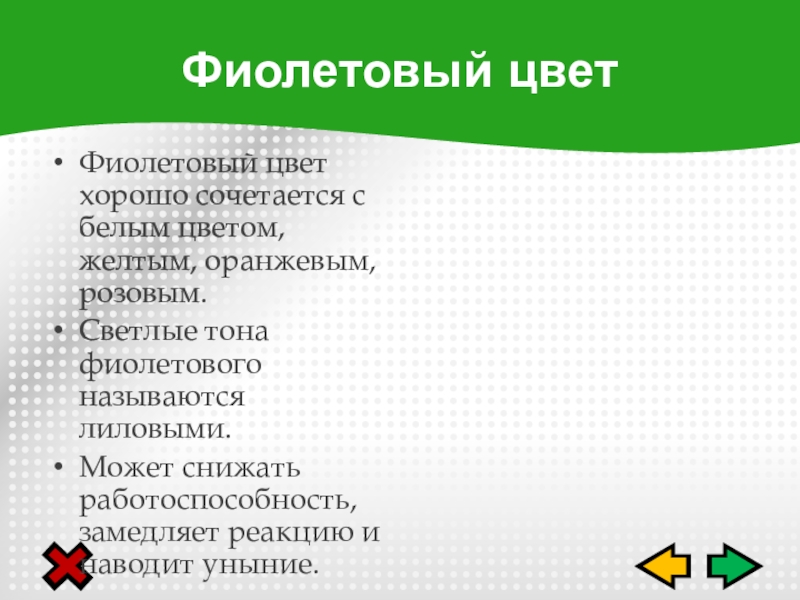

тона фиолетового называются лиловыми.
Может снижать работоспособность, замедляет реакцию и наводит уныние.

Фиолетовый цвет

тонами.

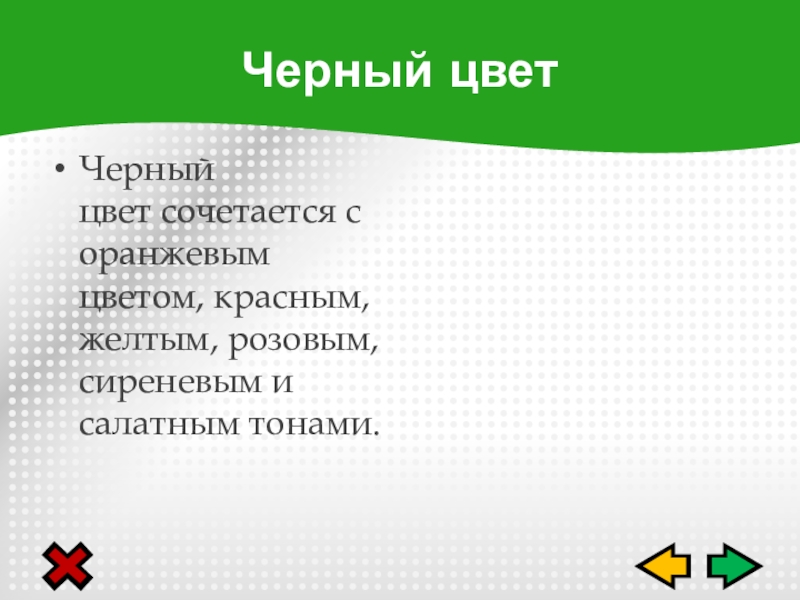

Черный цвет

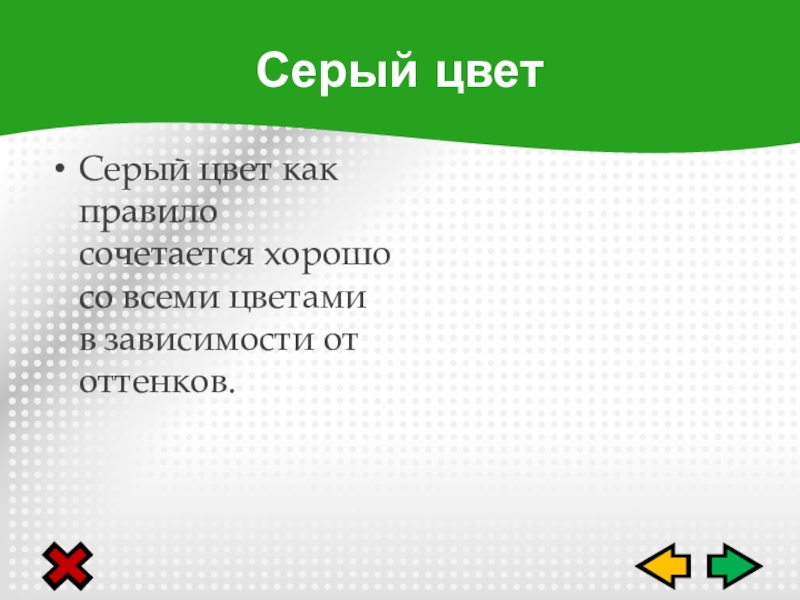

оттенков.

Серый цвет

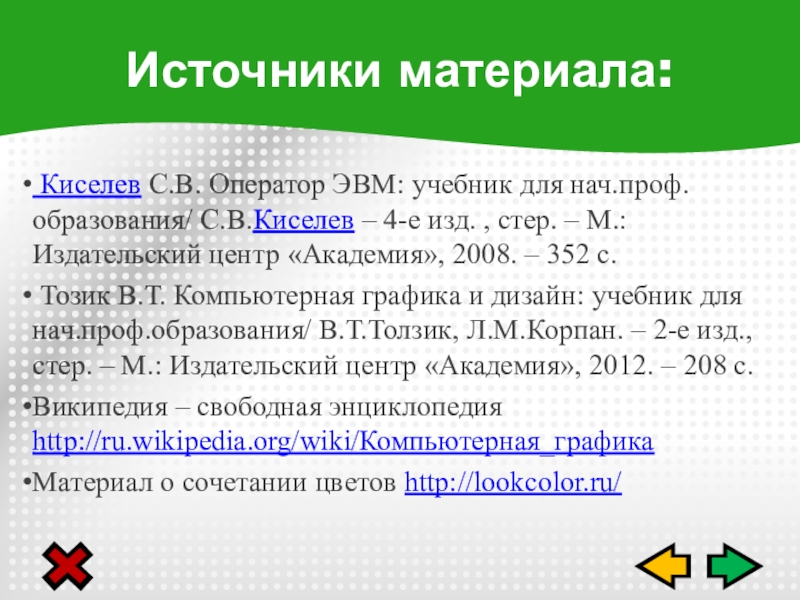

изд. , стер. – М.: Издательский центр «Академия», 2008. – 352 с.
