Презентация, доклад к уроку информатики Внешние устройства ЭВМ

Содержание

Состав внешних устройств ЭВМ Внешние устройства делятся на два вида: внешние ЗУустройства ввода-вывода (УВВ): клавиатура, дисплей, принтер, мышь, адаптер каналов связи (КС) и др.

Слайд 1Внешние устройства ЭВМ
Орел Анна Владимировна
Учитель информатики
сош № 25

Внешние устройства ЭВМ Орел Анна ВладимировнаУчитель информатики сош № 25

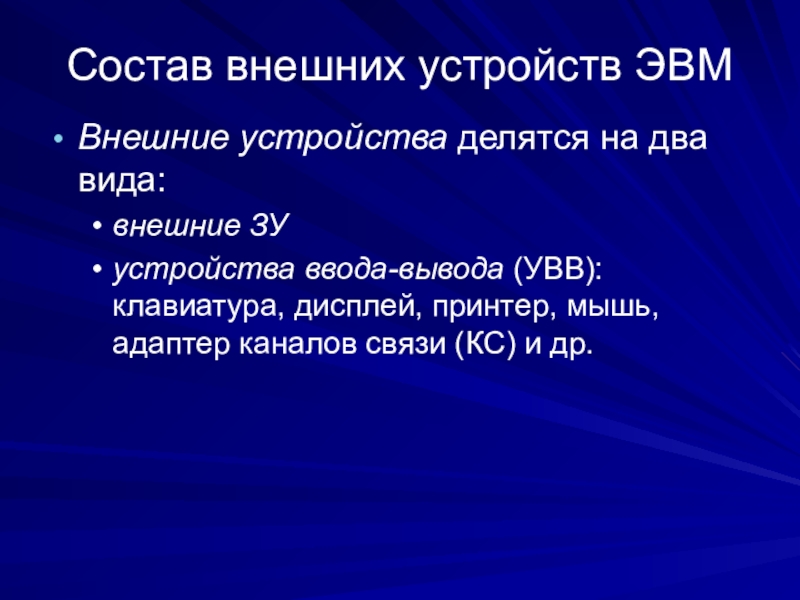

Слайд 2Состав внешних устройств ЭВМ
Внешние устройства делятся на два вида:
внешние

ЗУ
устройства ввода-вывода (УВВ): клавиатура, дисплей, принтер, мышь, адаптер каналов связи (КС) и др.
Состав внешних устройств ЭВМ Внешние устройства делятся на два вида: внешние ЗУустройства ввода-вывода (УВВ): клавиатура, дисплей, принтер,

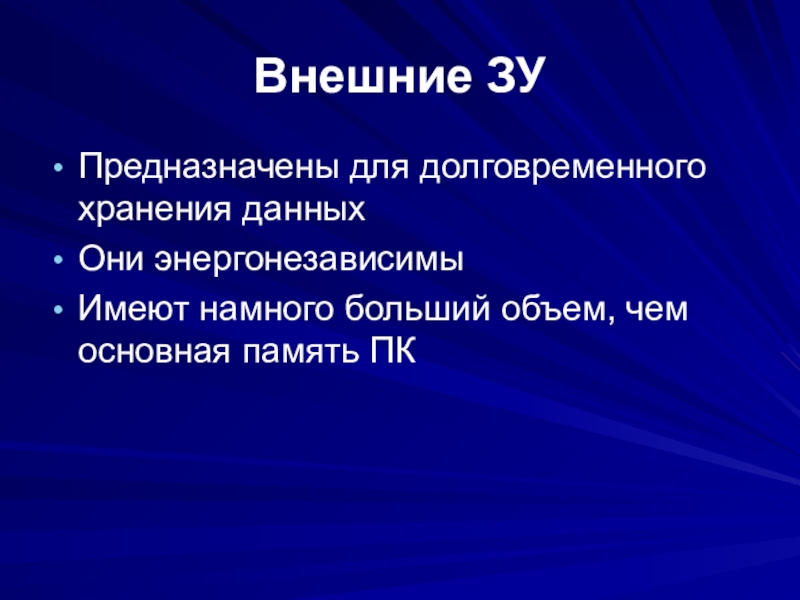

Слайд 3Внешние ЗУ
Предназначены для долговременного хранения данных
Они энергонезависимы
Имеют намного больший объем, чем

основная память ПК
Внешние ЗУПредназначены для долговременного хранения данныхОни энергонезависимыИмеют намного больший объем, чем основная память ПК

Слайд 4Классификация носителей данных
жесткие диски;
съемные дисковые магнитные носители
компактные твердотельные носители (CompactFlach, Memory Stick,

SmartMedia, SecureDigital, MultiMedia Card, USBDrive);
оптические носители (CD, DVD, Blu-Ray Disk,);
магнитооптические носители;
ленточные накопители.

Классификация носителей данныхжесткие диски;съемные дисковые магнитные носителикомпактные твердотельные носители (CompactFlach, Memory Stick, SmartMedia, SecureDigital, MultiMedia Card, USBDrive);оптические

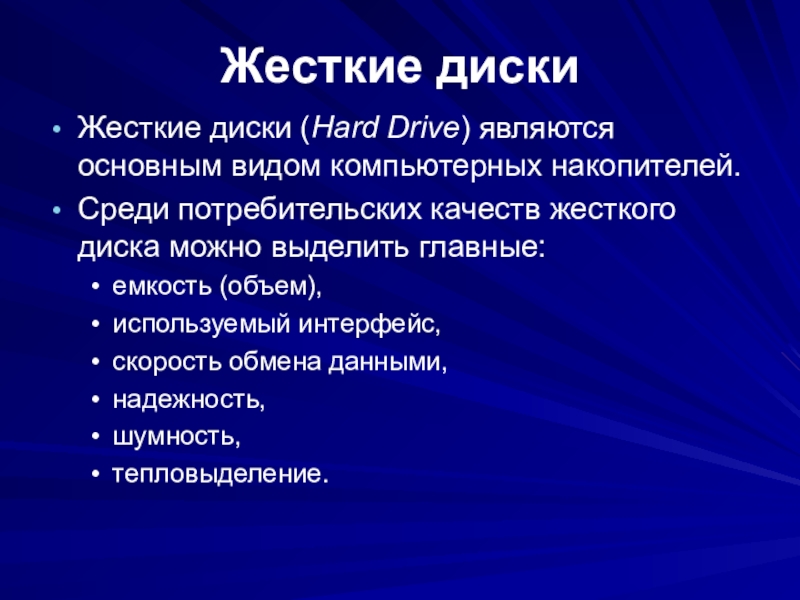

Слайд 5Жесткие диски
Жесткие диски (Hard Drive) являются основным видом компьютерных накопителей.
Среди потребительских

качеств жесткого диска можно выделить главные:
емкость (объем),
используемый интерфейс,
скорость обмена данными,
надежность,
шумность,
тепловыделение.
Жесткие дискиЖесткие диски (Hard Drive) являются основным видом компьютерных накопителей.Среди потребительских качеств жесткого диска можно выделить главные:

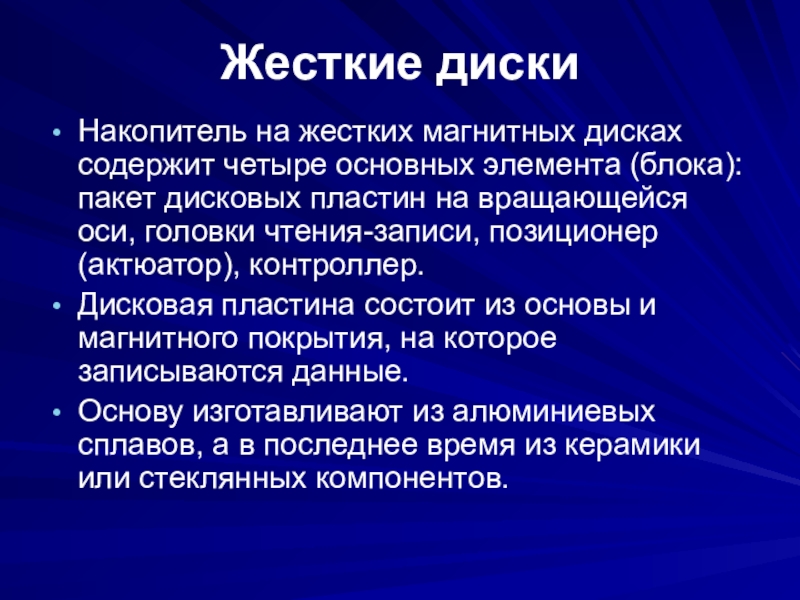

Слайд 6Жесткие диски
Накопитель на жестких магнитных дисках содержит четыре основных элемента (блока):

пакет дисковых пластин на вращающейся оси, головки чтения-записи, позиционер (актюатор), контроллер.
Дисковая пластина состоит из основы и магнитного покрытия, на которое записываются данные.
Основу изготавливают из алюминиевых сплавов, а в последнее время из керамики или стеклянных компонентов.
Жесткие дискиНакопитель на жестких магнитных дисках содержит четыре основных элемента (блока): пакет дисковых пластин на вращающейся оси,

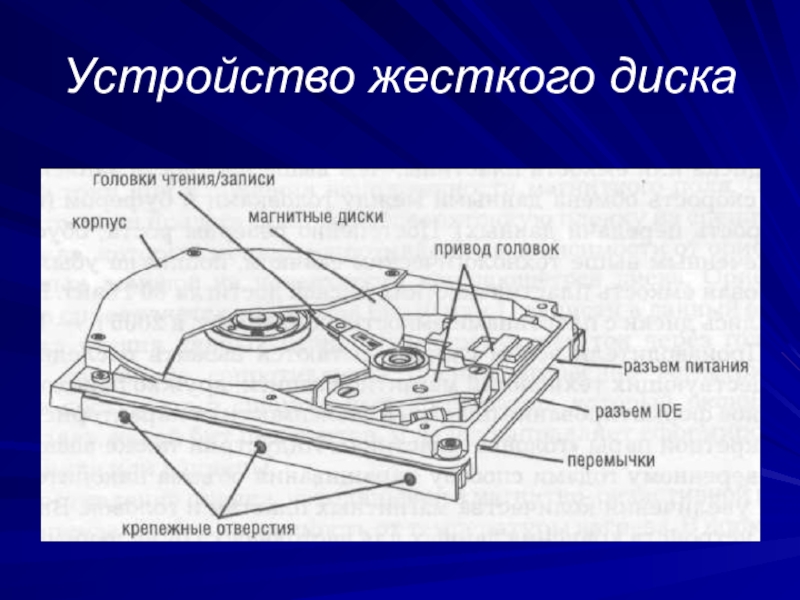

Слайд 7Устройство жесткого диска

Устройство жесткого диска

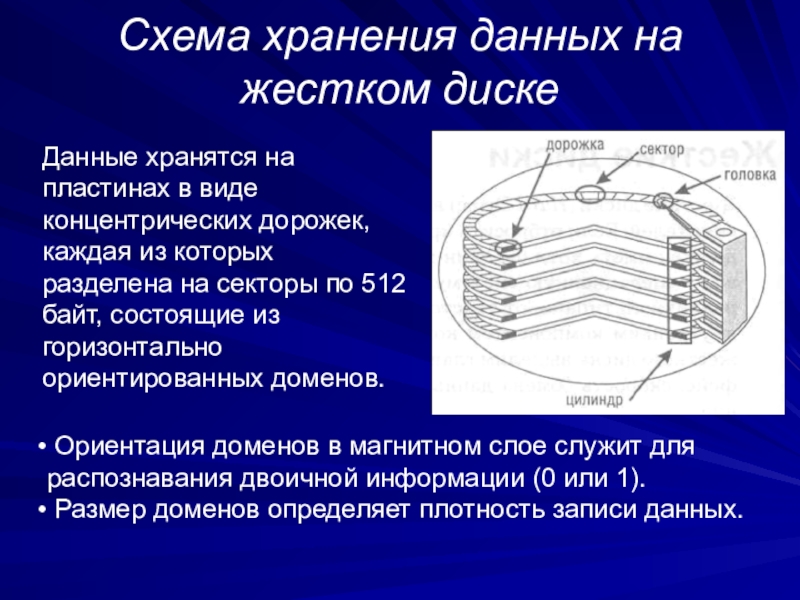

Слайд 8Схема хранения данных на жестком диске
Данные хранятся на пластинах в виде

концентрических дорожек, каждая из которых разделена на секторы по 512 байт, состоящие из горизонтально ориентированных доменов.

Ориентация доменов в магнитном слое служит для распознавания двоичной информации (0 или 1).
Размер доменов определяет плотность записи данных.

Схема хранения данных на жестком дискеДанные хранятся на пластинах в виде концентрических дорожек, каждая из которых разделена

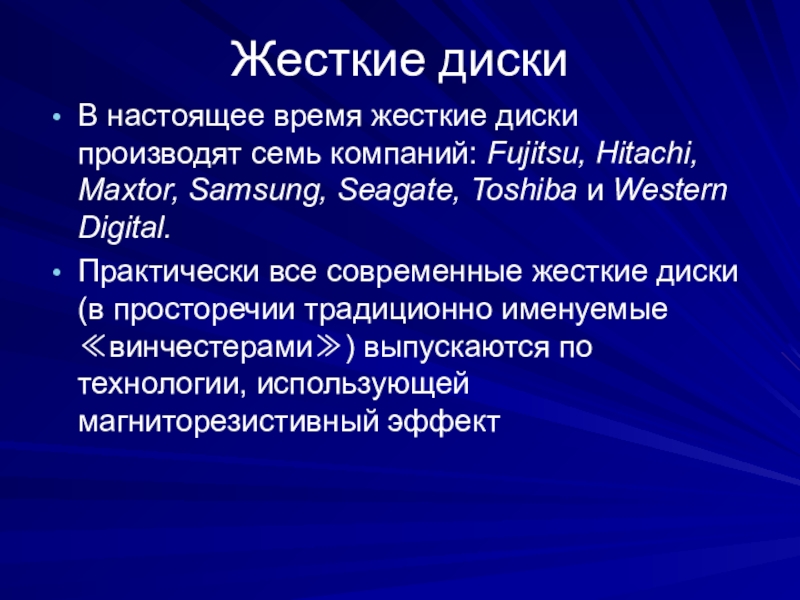

Слайд 9Жесткие диски
В настоящее время жесткие диски производят семь компаний: Fujitsu, Hitachi,

Maxtor, Samsung, Seagate, Toshiba и Western Digital.
Практически все современные жесткие диски (в просторечии традиционно именуемые ≪винчестерами≫) выпускаются по технологии, использующей магниторезистивный эффект
Жесткие дискиВ настоящее время жесткие диски производят семь компаний: Fujitsu, Hitachi, Maxtor, Samsung, Seagate, Toshiba и Western

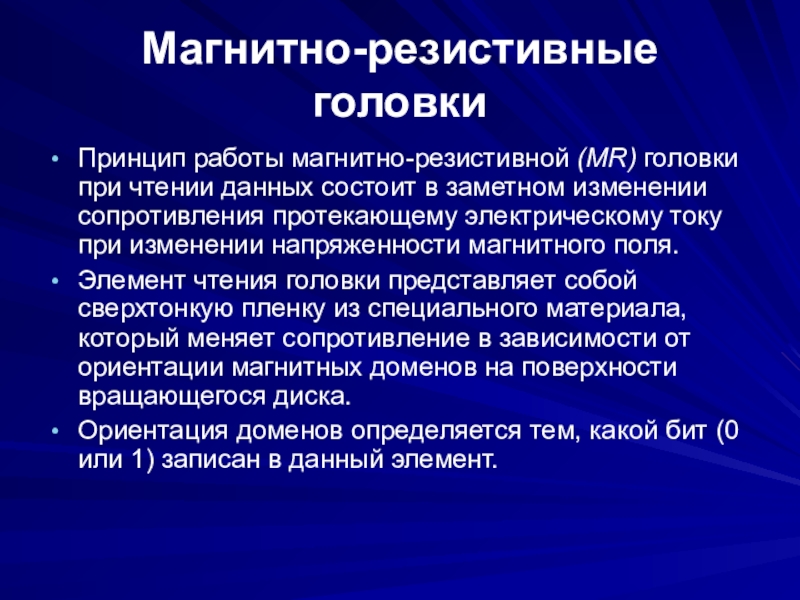

Слайд 10Магнитно-резистивные головки
Принцип работы магнитно-резистивной (MR) головки при чтении данных состоит в

заметном изменении сопротивления протекающему электрическому току при изменении напряженности магнитного поля.
Элемент чтения головки представляет собой сверхтонкую пленку из специального материала, который меняет сопротивление в зависимости от ориентации магнитных доменов на поверхности вращающегося диска.
Ориентация доменов определяется тем, какой бит (0 или 1) записан в данный элемент.
Магнитно-резистивные головкиПринцип работы магнитно-резистивной (MR) головки при чтении данных состоит в заметном изменении сопротивления протекающему электрическому току

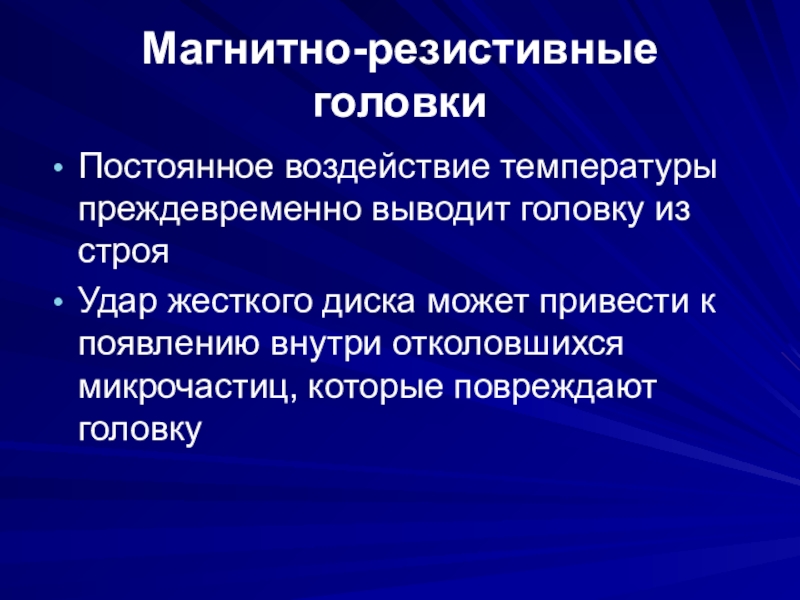

Слайд 11Магнитно-резистивные головки
Постоянное воздействие температуры преждевременно выводит головку из строя
Удар жесткого диска

может привести к появлению внутри отколовшихся микрочастиц, которые повреждают головку
Магнитно-резистивные головкиПостоянное воздействие температуры преждевременно выводит головку из строяУдар жесткого диска может привести к появлению внутри отколовшихся

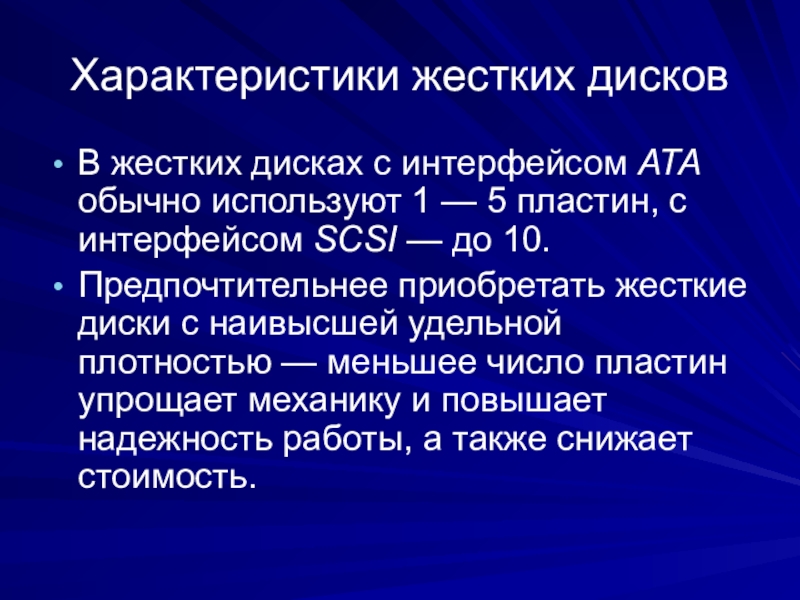

Слайд 12Характеристики жестких дисков
В жестких дисках с интерфейсом АТА обычно используют 1

— 5 пластин, с интерфейсом SCSI — до 10.
Предпочтительнее приобретать жесткие диски с наивысшей удельной плотностью — меньшее число пластин упрощает механику и повышает надежность работы, а также снижает стоимость.
Характеристики жестких дисковВ жестких дисках с интерфейсом АТА обычно используют 1 — 5 пластин, с интерфейсом SCSI

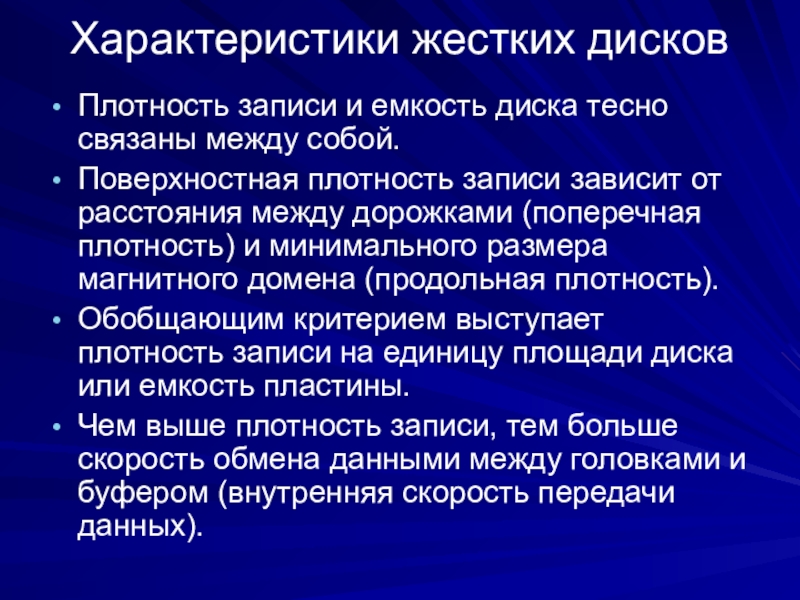

Слайд 13Характеристики жестких дисков
Плотность записи и емкость диска тесно связаны между собой.
Поверхностная

плотность записи зависит от расстояния между дорожками (поперечная плотность) и минимального размера магнитного домена (продольная плотность).
Обобщающим критерием выступает плотность записи на единицу площади диска или емкость пластины.
Чем выше плотность записи, тем больше скорость обмена данными между головками и буфером (внутренняя скорость передачи данных).
Характеристики жестких дисковПлотность записи и емкость диска тесно связаны между собой.Поверхностная плотность записи зависит от расстояния между

Слайд 14Характеристики жестких дисков
Скорость вращения жесткого диска в основном влияет на сокращение

среднего времени доступа (поиска).
Сегодня стандартом частоты вращения для жестких дисков
с интерфейсом АТА считается 5400/7200 оборотов в минуту (среднее время доступа 9-10 мс),
с интерфейсом SCSI — 7200/10000 оборотов в минуту (среднее время доступа 7-8 мс).
Характеристики жестких дисковСкорость вращения жесткого диска в основном влияет на сокращение среднего времени доступа (поиска).Сегодня стандартом частоты

Слайд 15Надежность хранения данных
Обычным показателем для дисков с интерфейсом IDE считается наработка

на отказ 300 000-500 000 часов, с интерфейсом SCSI — до 1 000 000 часов.
Для конкретного экземпляра он означает, что за период в 1000 часов его работы вероятность выхода из строя составит 0,5% (при показателе наработки на отказ 200 000 часов).
Надежность хранения данныхОбычным показателем для дисков с интерфейсом IDE считается наработка на отказ 300 000-500 000 часов,

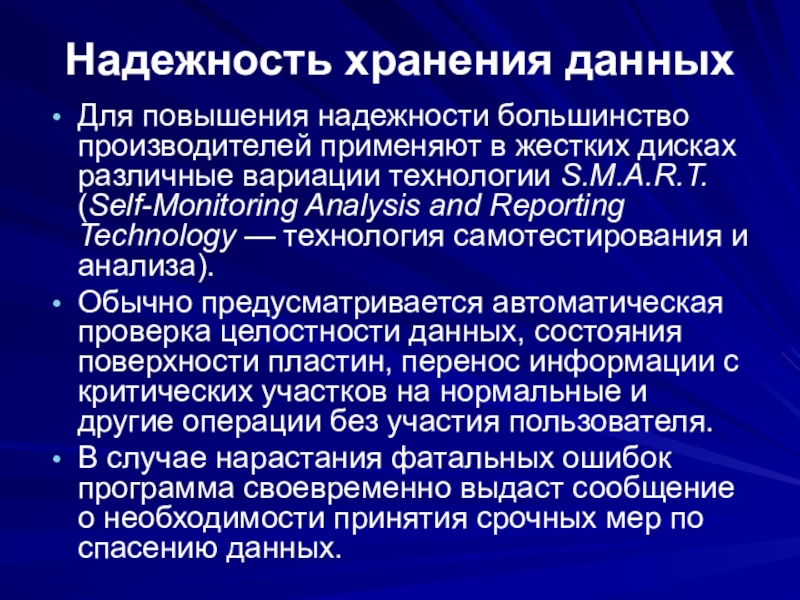

Слайд 16Надежность хранения данных
Для повышения надежности большинство производителей применяют в жестких дисках

различные вариации технологии S.M.A.R.T. (Self-Monitoring Analysis and Reporting Technology — технология самотестирования и анализа).
Обычно предусматривается автоматическая проверка целостности данных, состояния поверхности пластин, перенос информации с критических участков на нормальные и другие операции без участия пользователя.
В случае нарастания фатальных ошибок программа своевременно выдаст сообщение о необходимости принятия срочных мер по спасению данных.
Надежность хранения данныхДля повышения надежности большинство производителей применяют в жестких дисках различные вариации технологии S.M.A.R.T. (Self-Monitoring Analysis

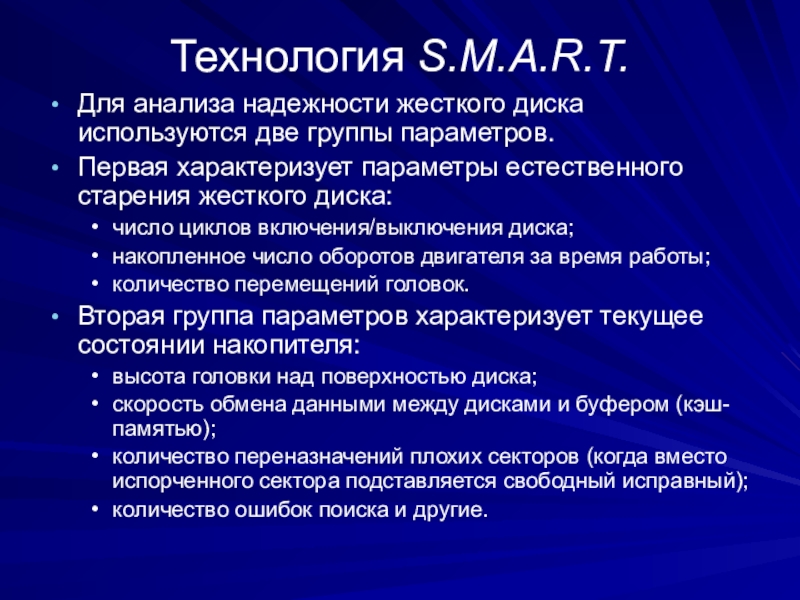

Слайд 17Технология S.M.A.R.T.
Для анализа надежности жесткого диска используются две группы параметров.
Первая

характеризует параметры естественного старения жесткого диска:
число циклов включения/выключения диска;
накопленное число оборотов двигателя за время работы;
количество перемещений головок.
Вторая группа параметров характеризует текущее состоянии накопителя:
высота головки над поверхностью диска;
скорость обмена данными между дисками и буфером (кэш-памятью);
количество переназначений плохих секторов (когда вместо испорченного сектора подставляется свободный исправный);
количество ошибок поиска и другие.
Технология S.M.A.R.T.Для анализа надежности жесткого диска используются две группы параметров. Первая характеризует параметры естественного старения жесткого диска:число

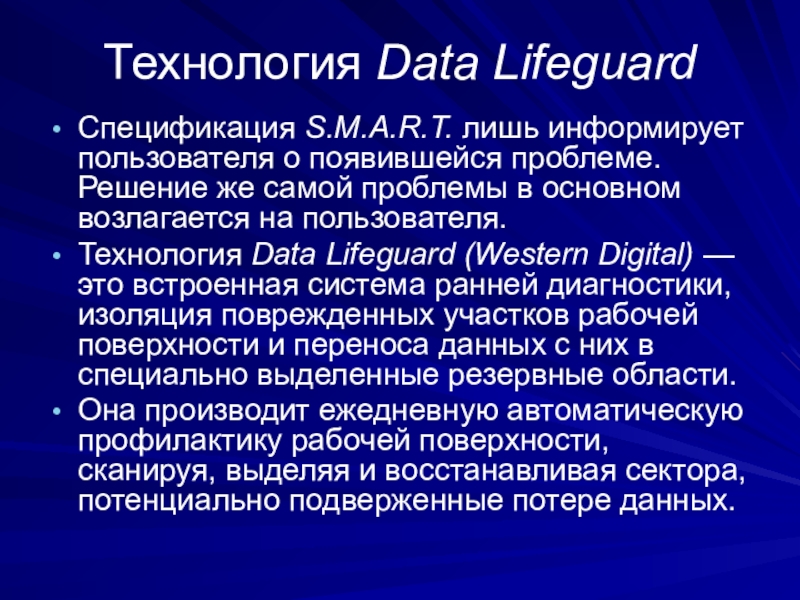

Слайд 18Технология Data Lifeguard
Спецификация S.M.A.R.T. лишь информирует пользователя о появившейся проблеме.

Решение же самой проблемы в основном возлагается на пользователя.
Технология Data Lifeguard (Western Digital) — это встроенная система ранней диагностики, изоляция поврежденных участков рабочей поверхности и переноса данных с них в специально выделенные резервные области.
Она производит ежедневную автоматическую профилактику рабочей поверхности, сканируя, выделяя и восстанавливая сектора, потенциально подверженные потере данных.
Технология Data Lifeguard Спецификация S.M.A.R.T. лишь информирует пользователя о появившейся проблеме. Решение же самой проблемы в основном

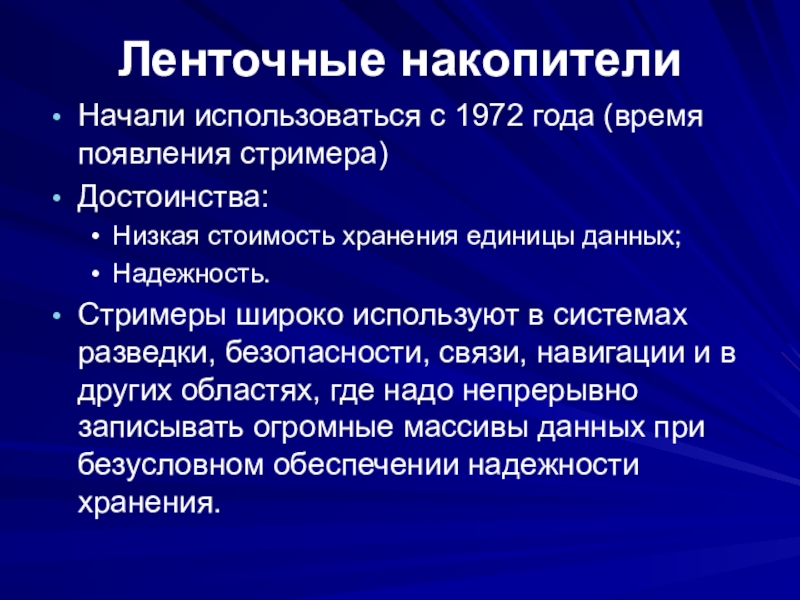

Слайд 19Ленточные накопители
Начали использоваться с 1972 года (время появления стримера)
Достоинства:
Низкая стоимость хранения

единицы данных;
Надежность.
Стримеры широко используют в системах разведки, безопасности, связи, навигации и в других областях, где надо непрерывно записывать огромные массивы данных при безусловном обеспечении надежности хранения.
Ленточные накопителиНачали использоваться с 1972 года (время появления стримера)Достоинства:Низкая стоимость хранения единицы данных;Надежность.Стримеры широко используют в системах

Слайд 20Форматы носителей (и стримеров) на магнитной ленте:
Одним из самых распространенных является формат

Travan
Travan-5 имеет емкость кассет 10 Гбайт (20 Гбайт в сжатом виде) при скорости передачи данных до 1,8 Мбайт/с.
Спецификация DAT (Digital Audio Tape — цифровая звуковая лента).
Используется в сфере профессиональной звукозаписи. Емкость кассет стандарта достигает 20 Гбайт, а скорость передачи данных — 4,8 Мбайт/с.
Форматы носителей (и стримеров) на магнитной ленте:Одним из самых распространенных является формат TravanTravan-5 имеет емкость кассет 10

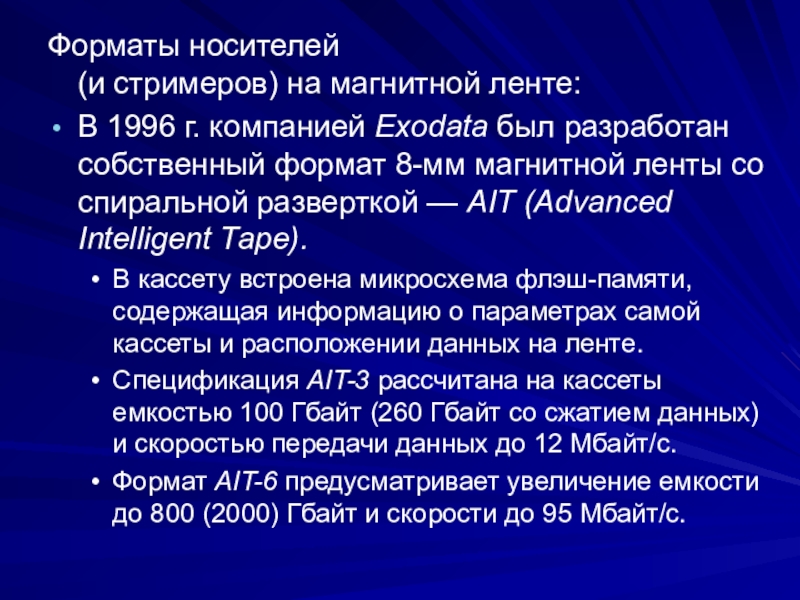

Слайд 21Форматы носителей (и стримеров) на магнитной ленте:
В 1996 г. компанией Exodata был

разработан собственный формат 8-мм магнитной ленты со спиральной разверткой — AIT (Advanced Intelligent Таре).
В кассету встроена микросхема флэш-памяти, содержащая информацию о параметрах самой кассеты и расположении данных на ленте.
Спецификация AIT-3 рассчитана на кассеты емкостью 100 Гбайт (260 Гбайт со сжатием данных) и скоростью передачи данных до 12 Мбайт/с.
Формат AIT-6 предусматривает увеличение емкости до 800 (2000) Гбайт и скорости до 95 Мбайт/с.
Форматы носителей (и стримеров) на магнитной ленте:В 1996 г. компанией Exodata был разработан собственный формат 8-мм магнитной

Слайд 22Форматы носителей (и стримеров) на магнитной ленте:
Компания Quantum выпускает стримеры с кассетами

формата Super DLT (Digital Linear Tape), отличающиеся ≪нежным≫ обращением с лентой.
В результате срок службы головки стримера достигает 30 тысяч часов.
Емкость кассеты SDLT-320 составляет 160 Гбайт (320 Гбайт со сжатием данных), скорость передачи данных — до 16 Мбайт/с.
Носители формата LTO (Linear Tape Open) разработаны как свободная от лицензионных отчислений версия SDLT. Они обеспечивают емкость 100 (200) Гбайт, а скорость передачи данных составляет около 20 Мбайт/с.
Форматы носителей (и стримеров) на магнитной ленте:Компания Quantum выпускает стримеры с кассетами формата Super DLT (Digital Linear

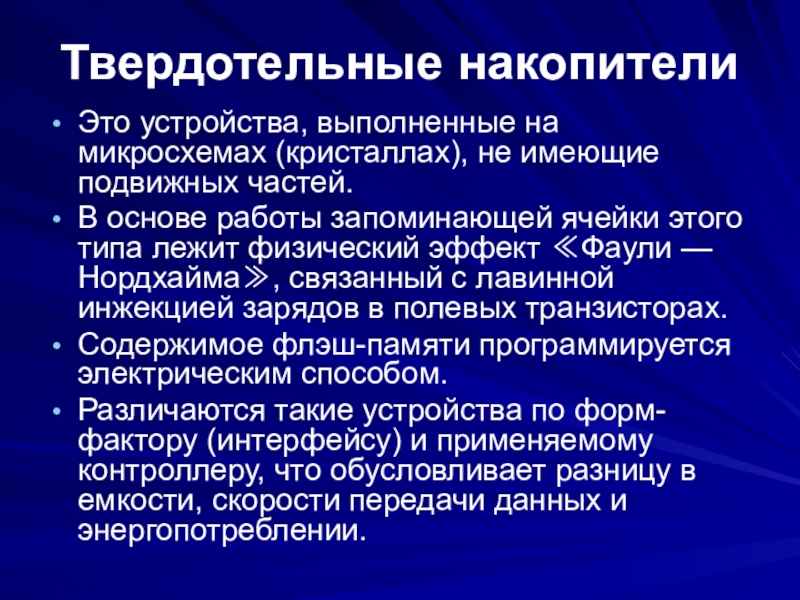

Слайд 23Твердотельные накопители
Это устройства, выполненные на микросхемах (кристаллах), не имеющие подвижных частей.
В

основе работы запоминающей ячейки этого типа лежит физический эффект ≪Фаули — Нордхайма≫, связанный с лавинной инжекцией зарядов в полевых транзисторах.
Содержимое флэш-памяти программируется электрическим способом.
Различаются такие устройства по форм-фактору (интерфейсу) и применяемому контроллеру, что обусловливает разницу в емкости, скорости передачи данных и энергопотреблении.
Твердотельные накопителиЭто устройства, выполненные на микросхемах (кристаллах), не имеющие подвижных частей.В основе работы запоминающей ячейки этого типа

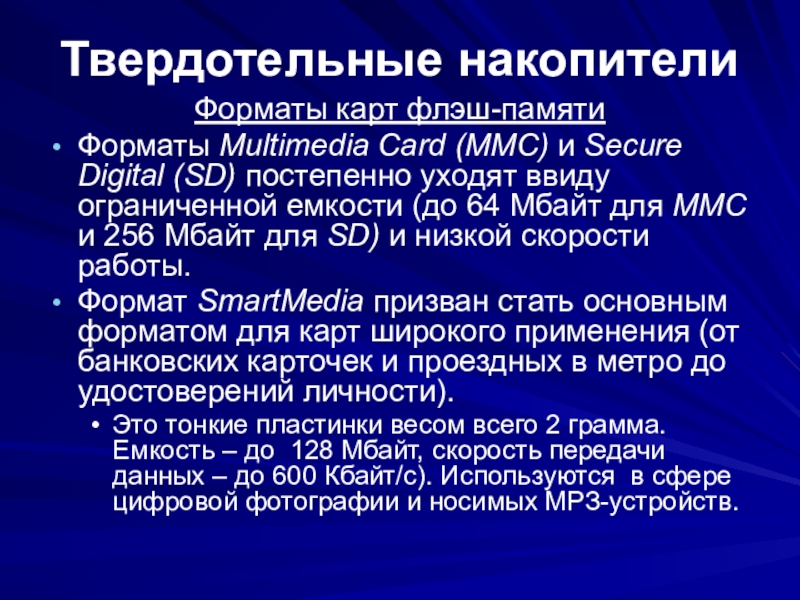

Слайд 24Твердотельные накопители
Форматы карт флэш-памяти
Форматы Multimedia Card (ММС) и Secure Digital (SD)

постепенно уходят ввиду ограниченной емкости (до 64 Мбайт для ММС и 256 Мбайт для SD) и низкой скорости работы.
Формат SmartMedia призван стать основным форматом для карт широкого применения (от банковских карточек и проездных в метро до удостоверений личности).
Это тонкие пластинки весом всего 2 грамма. Емкость – до 128 Мбайт, скорость передачи данных – до 600 Кбайт/с). Используются в сфере цифровой фотографии и носимых МРЗ-устройств.
Твердотельные накопителиФорматы карт флэш-памятиФорматы Multimedia Card (ММС) и Secure Digital (SD) постепенно уходят ввиду ограниченной емкости (до

Слайд 25Твердотельные накопители
Memory Stick — ≪эксклюзивный≫ формат фирмы Sony.
Широко применяется в аппаратуре

этой торговой марки, но практически не используется другими компаниями.
Максимальная емкость карточки равна 256 Мбайт, скорость передачи данных доходит до 412 Кбайт/с.
Твердотельные накопителиMemory Stick — ≪эксклюзивный≫ формат фирмы Sony.Широко применяется в аппаратуре этой торговой марки, но практически не

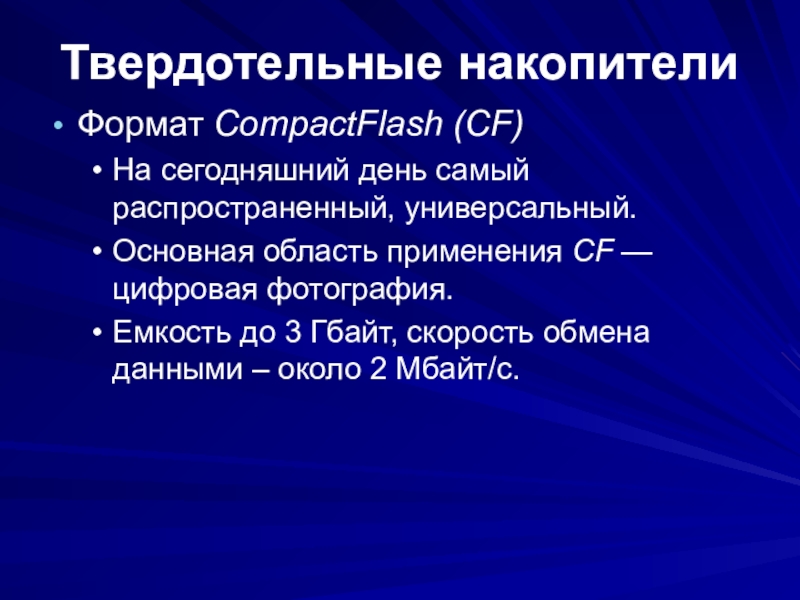

Слайд 26Твердотельные накопители
Формат CompactFlash (CF)
На сегодняшний день самый распространенный, универсальный.
Основная область применения

CF — цифровая фотография.
Емкость до 3 Гбайт, скорость обмена данными – около 2 Мбайт/с.
Твердотельные накопителиФормат CompactFlash (CF)На сегодняшний день самый распространенный, универсальный.Основная область применения CF — цифровая фотография. Емкость до

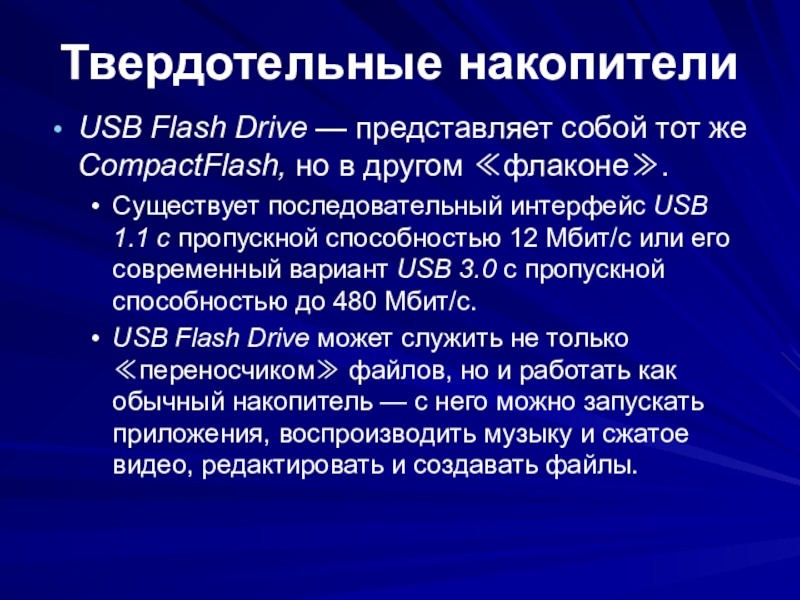

Слайд 27Твердотельные накопители
USB Flash Drive — представляет собой тот же CompactFlash, но

в другом ≪флаконе≫.
Существует последовательный интерфейс USB 1.1 с пропускной способностью 12 Мбит/с или его современный вариант USB 3.0 с пропускной способностью до 480 Мбит/с.
USB Flash Drive может служить не только ≪переносчиком≫ файлов, но и работать как обычный накопитель — с него можно запускать приложения, воспроизводить музыку и сжатое видео, редактировать и создавать файлы.
Твердотельные накопителиUSB Flash Drive — представляет собой тот же CompactFlash, но в другом ≪флаконе≫. Существует последовательный интерфейс

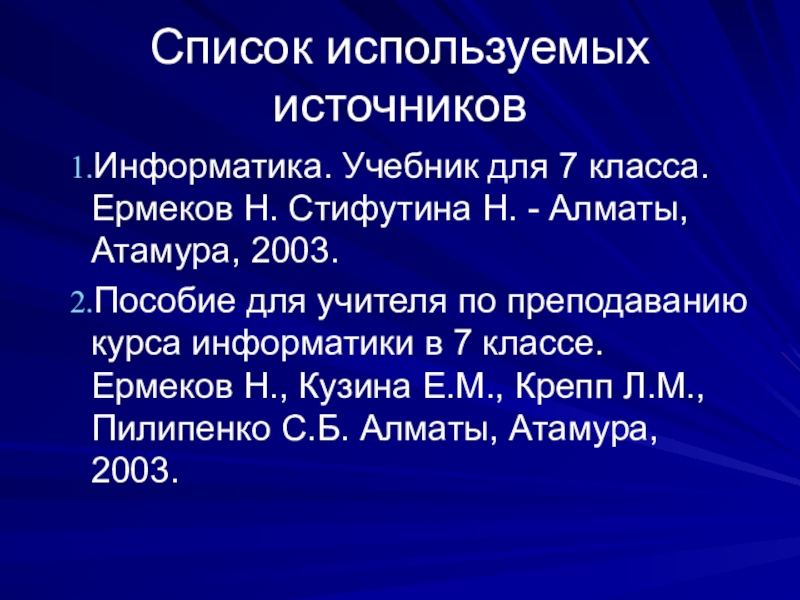

Слайд 29Список используемых источников
Информатика. Учебник для 7 класса. Ермеков Н. Стифутина Н.

- Алматы, Атамура, 2003.
Пособие для учителя по преподаванию курса информатики в 7 классе. Ермеков Н., Кузина Е.М., Крепп Л.М., Пилипенко С.Б. Алматы, Атамура, 2003.

Список используемых источниковИнформатика. Учебник для 7 класса. Ермеков Н. Стифутина Н. - Алматы, Атамура, 2003. Пособие для
