Презентация, доклад Архитектура компьютера Магистрально- модульный принцип построения компьютера
Содержание
- 1. Презентация. Архитектура компьютера Магистрально- модульный принцип построения компьютера
- 2. Архитектура компьютераЧто такое компьютер?Архитектура компьютера – это его общее описание, включающее логическую организацию, структуру и ресурсы.
- 3. Принцип Джона фон НейманаБыли сформулированы
- 4. НазначениеМагистрально-модульный принцип позволяет потребителю самому комплектовать нужную ему конфигурацию компьютера и производить его модеронизацию.

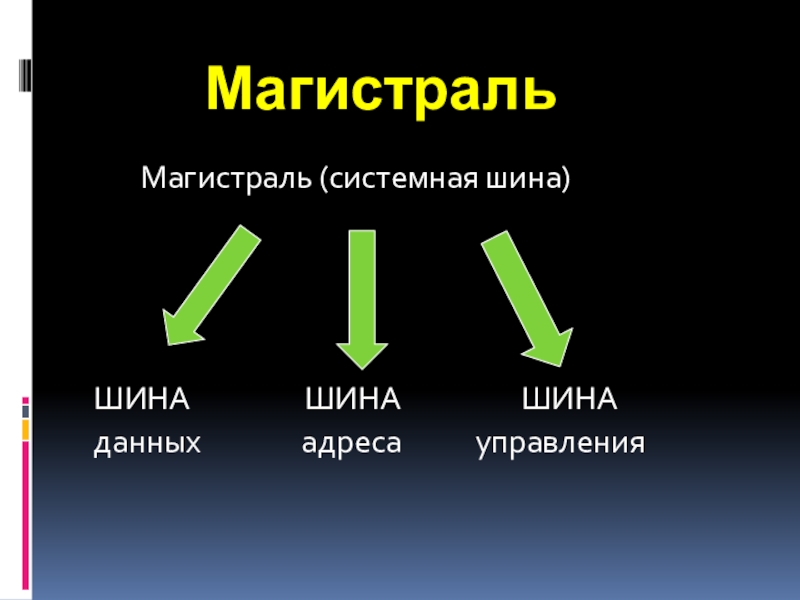

- 5. Магистраль Магистраль (системная шина)ШИНА
- 6. Шина адресаУстанавливается адрес ячейки оперативной памяти или
- 7. Шина адресаРазрядность ША определяет объем памяти, т.е.
- 8. Шина данныхПередаются данные между различными устройствами
- 9. Шина управленияПередаются сигналы, определяющие характер обмена информацией
- 10. Процессор
- 11. Согласование интерфейсовИнтерфейс – физические и логические
- 12. ПортыПоследовательные (медленные, удаленные) Параллельные (быстрые) СпециализированныеМОДЕММЫШЬПРИНТЕРСКАНЕРМОНИТОРКЛАВИАТУРА

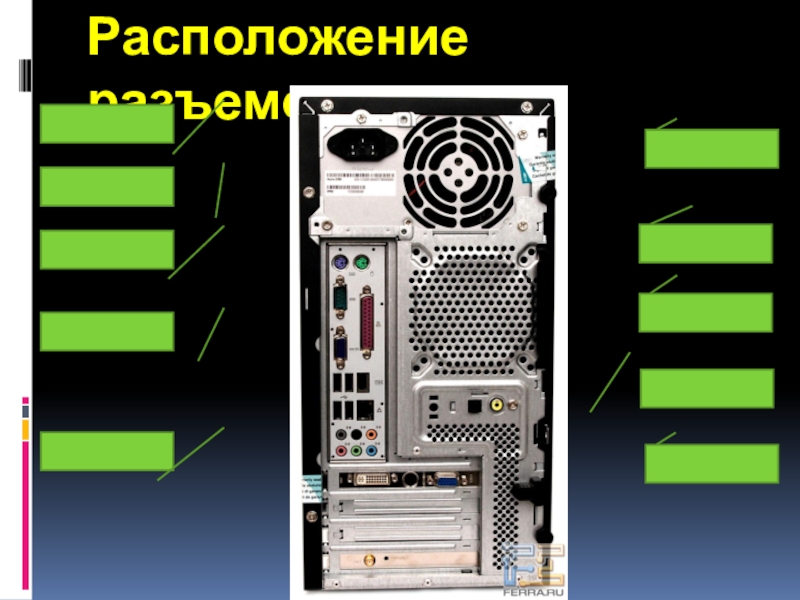

- 13. Расположение разъемов
- 14. Системный блок. ПроцессорОсновные понятия.Системный блок.Процессор.Характеристики процессора.
- 15. Джон фон НейманИНТЕРФЕЙСШина УправленияПоследовательный портМагистрально-модульный принципМАГИСТРАЛЬШина ДанныхСистемная
- 16. Системный блокСистемная (материнская) плата( магистраль, разъёмы, слоты)Электронные схемы (процессор, контролеры)Накопители на жестких и гибких дискахCD-ROMБлок питания
- 17. Системный блок. ПроцессорОсновные вопросы:Системный блокПроцессорСостав процессораХарактеристики процессора
- 18. Состав системного блокаМатеринская платаЦентральный процессорОперативная памятьЖесткий дискДисковод дляфлоппи-дискаДисковод для CDвидеокартаСетевая картаЗвуковая карта
- 19. Центральный процессорЦентральный процессор – главное устройство компьютера.ЦП
- 20. Центральный процессорЦП выполняет:- 4 действия: сложение, умножение,
- 21. Центральный процессорХарактеристики ЦП-рабочее напряжение-разрядность – сколько бит
- 22. ПроцессорЭлектронная схема, выполняющая обработку информации.Реализуется на СБИС
- 23. Характеристики процессораТактовая частота -количество элементарных операций (тактов)
- 24. Процессор Разрядность- количество двоичных разрядов, которые могут передаваться одновременно. ( 64/36)
- 25. Характеристика процессораПроизводительность – интегральная характеристика (от остальных характеристик) измеряется при работе программы
- 26. Оперативная памятьПредназначена для хранения информацииИзготавливается в виде
- 27. Ссылки на источникиhttp://www.intuit.ruhttp://www.ferra.ruhttp://smayli.ruhttp://img.merlion.ru/items/514638_v01_b.jpghttp://ksc-comp.ru/images/5567868980.jpghttp://modkomp.ru/rasb5/ris/image039.jpghttp://tut-vse-moe.kz/uploads/posts/2010-06/1276751804_harddisk-full.jpghttp://img.merlion.ru/items/517850_v01_b.jpghttp://www.csmarket.ru/IMG=site/FDDCD/disc.jpghttp://irkshop.ru/product/LITE-ON_iHES108_Black_40616_zoom.jpghttp://hard.compulenta.ru/upload/iblock/edf8675f76a9418b0c86cbf0ac291a18.jpghttp://compiron.chat.ru/vid/pci128.jpg
- 28. МОДЕММЫШЬПРИНТЕРСКАНЕРМОНИТОРКЛАВИАТУРАДомашнее задание сообщение
Архитектура компьютераЧто такое компьютер?Архитектура компьютера – это его общее описание, включающее логическую организацию, структуру и ресурсы.
Слайд 1Архитектура компьютера Магистрально- модульный принцип построения компьютера
Вопросы.
1.Архитектура ПК
2. Принципы Джона
фон Неймана
3. Шина данных
4. Шина адреса.
5. Шина управления.
3. Шина данных
4. Шина адреса.
5. Шина управления.
Слайд 2Архитектура компьютера
Что такое компьютер?
Архитектура компьютера – это его общее описание, включающее
логическую организацию, структуру и ресурсы.
Слайд 3 Принцип Джона фон Неймана
Были сформулированы в 1945 году
1.Наличие устройства
ввода-вывода информации
2.Принцип однородности памяти –
программы и данные хранятся в одной памяти
3.Принцип адресности – основная память адресуема,
т.е. состоит из пронумерованных ячеек.
4.Принцип программного управления –
процессор состоит из устройства управления
и арифметически – логического устройства.
2.Принцип однородности памяти –
программы и данные хранятся в одной памяти
3.Принцип адресности – основная память адресуема,
т.е. состоит из пронумерованных ячеек.
4.Принцип программного управления –
процессор состоит из устройства управления
и арифметически – логического устройства.

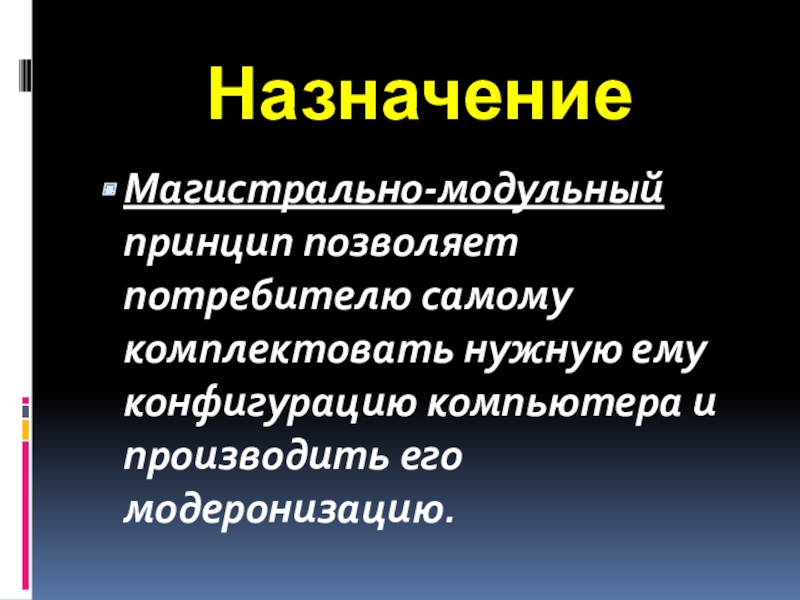

Слайд 4Назначение
Магистрально-модульный принцип позволяет потребителю самому комплектовать нужную ему конфигурацию компьютера и
производить его модеронизацию.

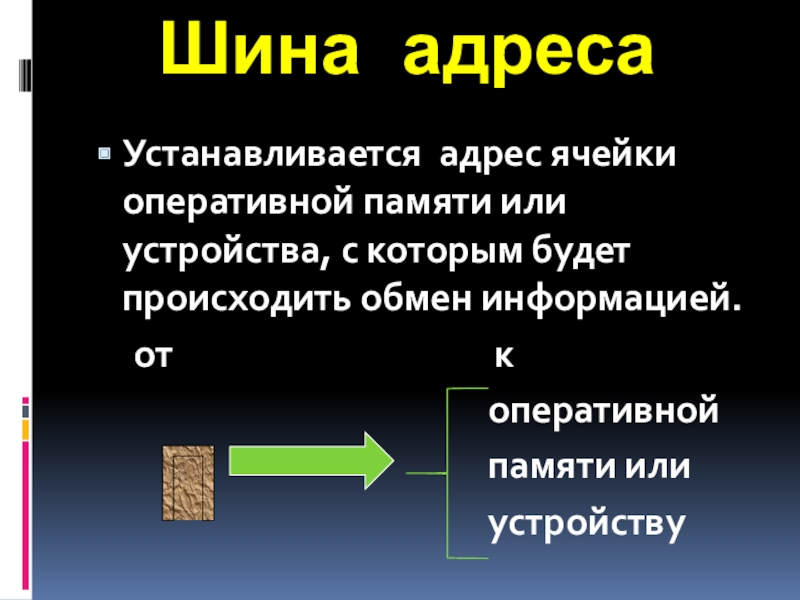

Слайд 6Шина адреса
Устанавливается адрес ячейки оперативной памяти или устройства, с которым будет
происходить обмен информацией.
от к
оперативной
памяти или
устройству
от к
оперативной
памяти или
устройству
п
Слайд 7Шина адреса
Разрядность ША определяет объем памяти, т.е. количество однобайтовых ячеек.
Количество ячеек
определяется по формуле
N = 2 ͥ, i – разрядность шины (36 бит)
N = 2 ͥ, i – разрядность шины (36 бит)
36
N = 2
=
68 719 476 736
Слайд 8Шина данных
Передаются данные между различными устройствами
Разрядность шины определяется разрядностью процессора(растёт)
Слайд 9Шина управления
Передаются сигналы, определяющие характер обмена информацией по магистрали
Показывают вид информации
(считывание или запись)
Синхронизируют обмен информации
Синхронизируют обмен информации

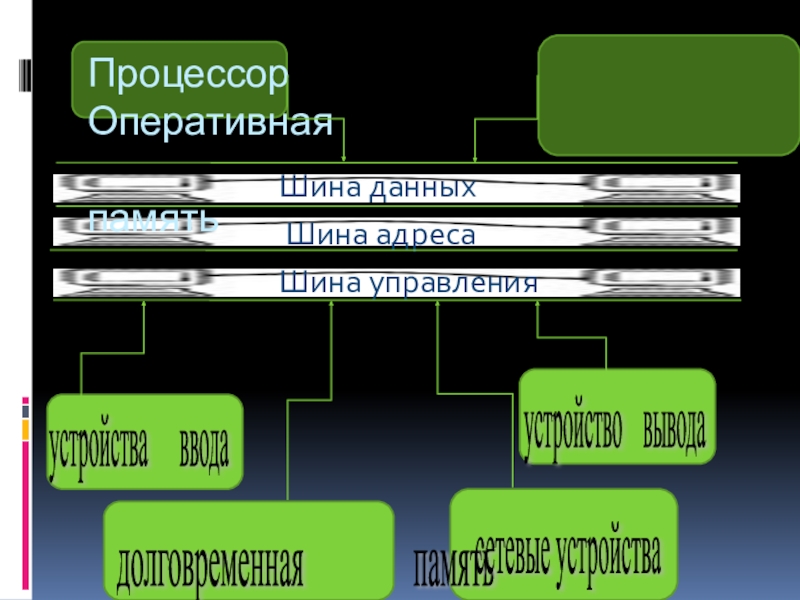

Слайд 10
Процессор Оперативная
память
Шина данных
Шина адреса
Шина управления
устройства ввода
устройство вывода
долговременная память
сетевые устройства

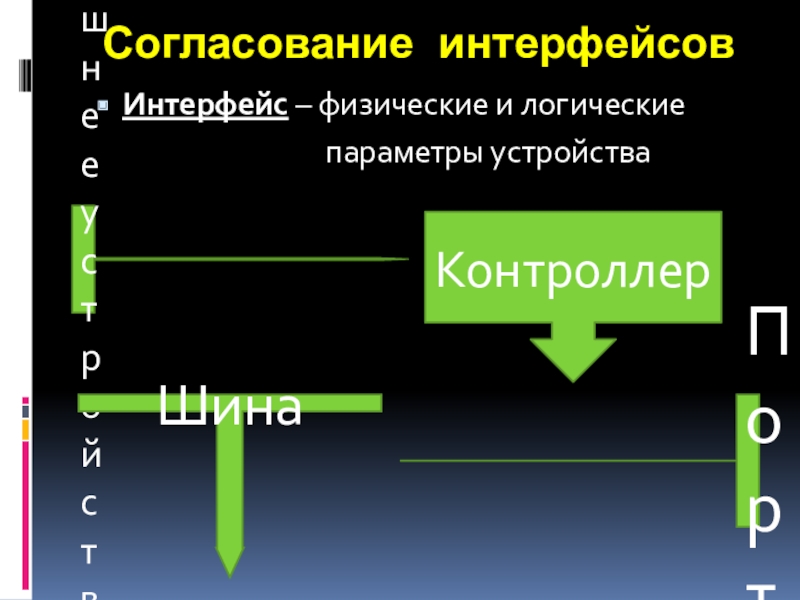

Слайд 11Согласование интерфейсов
Интерфейс – физические и логические
параметры устройства
Внешнее устройство
Контроллер
Шина
Порт
Слайд 12Порты
Последовательные (медленные, удаленные)
Параллельные (быстрые)
Специализированные
МОДЕМ
МЫШЬ
ПРИНТЕР
СКАНЕР
МОНИТОР
КЛАВИАТУРА
Слайд 14Системный блок. Процессор
Основные понятия.
Системный блок.
Процессор.
Характеристики процессора.
Слайд 15Джон фон Нейман
ИНТЕРФЕЙС
Шина Управления
Последовательный порт
Магистрально-модульный принцип
МАГИСТРАЛЬ
Шина Данных
Системная Шина
МОДЕМ
Физические и логические параметры
устройства
Принцип построения компьютера
Синхронизация обмена информации
Комплектация и модернизация компьютера
Двусторонняя передача
Принцип построения компьютера
Синхронизация обмена информации
Комплектация и модернизация компьютера
Двусторонняя передача
Найди связь между понятиями
Слайд 16Системный блок
Системная (материнская)
плата
( магистраль, разъёмы, слоты)
Электронные схемы
(процессор, контролеры)
Накопители на
жестких и гибких дисках
CD-ROM
Блок питания
CD-ROM
Блок питания

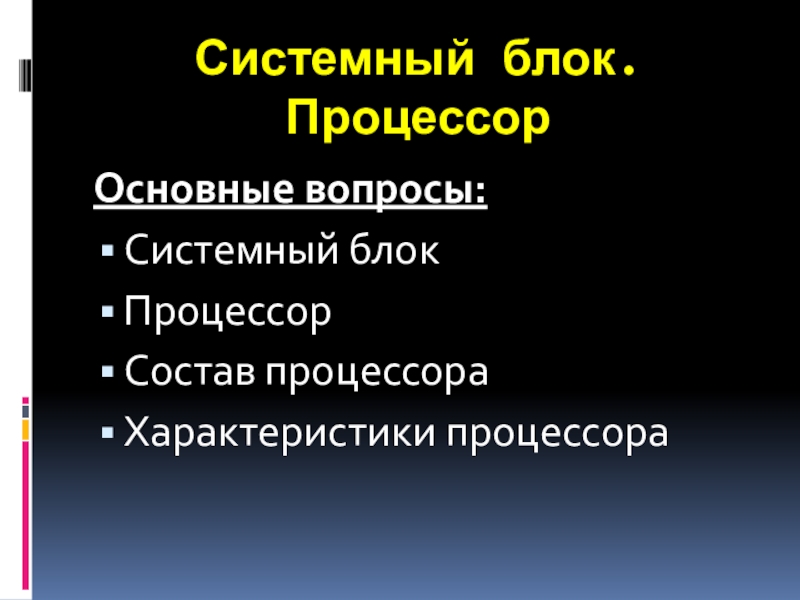

Слайд 17Системный блок. Процессор
Основные вопросы:
Системный блок
Процессор
Состав процессора
Характеристики процессора

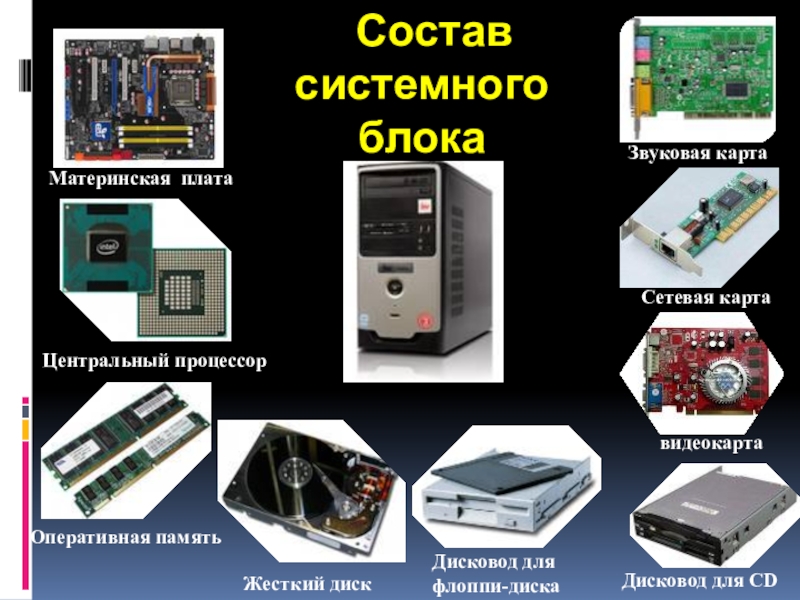

Слайд 18 Состав
системного блока
Материнская плата
Центральный процессор
Оперативная память
Жесткий диск
Дисковод для
флоппи-диска
Дисковод для CD
видеокарта
Сетевая
карта
Звуковая карта
Слайд 19Центральный процессор
Центральный процессор –
главное устройство компьютера.
ЦП – обрабатывает информацию
и
управляет всеми составными
частями компьютера.
ЦП содержит:
– арифметико – логическое устройство,
- шину для обмена данными,
- регистры,
- счетчики команд,
- КЭШ память – быстрая память малого объема(до512Кбайт)
частями компьютера.
ЦП содержит:
– арифметико – логическое устройство,
- шину для обмена данными,
- регистры,
- счетчики команд,
- КЭШ память – быстрая память малого объема(до512Кбайт)
5х5х0,3 см

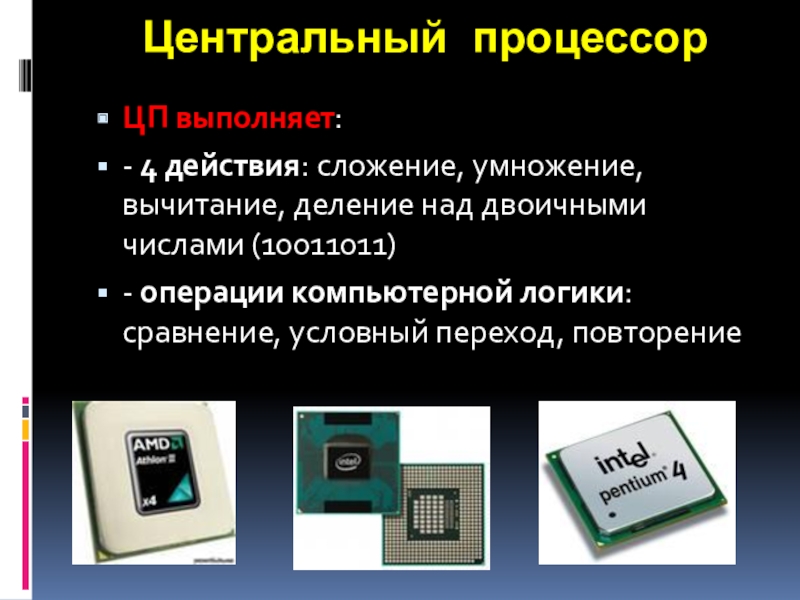

Слайд 20Центральный процессор
ЦП выполняет:
- 4 действия: сложение, умножение, вычитание, деление над двоичными
числами (10011011)
- операции компьютерной логики: сравнение, условный переход, повторение
- операции компьютерной логики: сравнение, условный переход, повторение

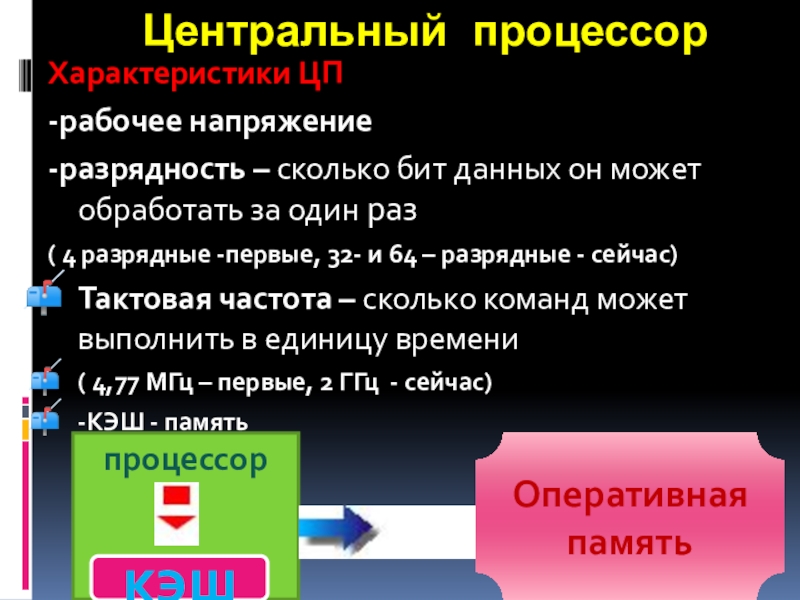

Слайд 21Центральный процессор
Характеристики ЦП
-рабочее напряжение
-разрядность – сколько бит данных он может обработать
за один раз
( 4 разрядные -первые, 32- и 64 – разрядные - сейчас)
Тактовая частота – сколько команд может выполнить в единицу времени
( 4,77 МГц – первые, 2 ГГц - сейчас)
-КЭШ - память
( 4 разрядные -первые, 32- и 64 – разрядные - сейчас)
Тактовая частота – сколько команд может выполнить в единицу времени
( 4,77 МГц – первые, 2 ГГц - сейчас)
-КЭШ - память
процессор
кэш
Оперативная память

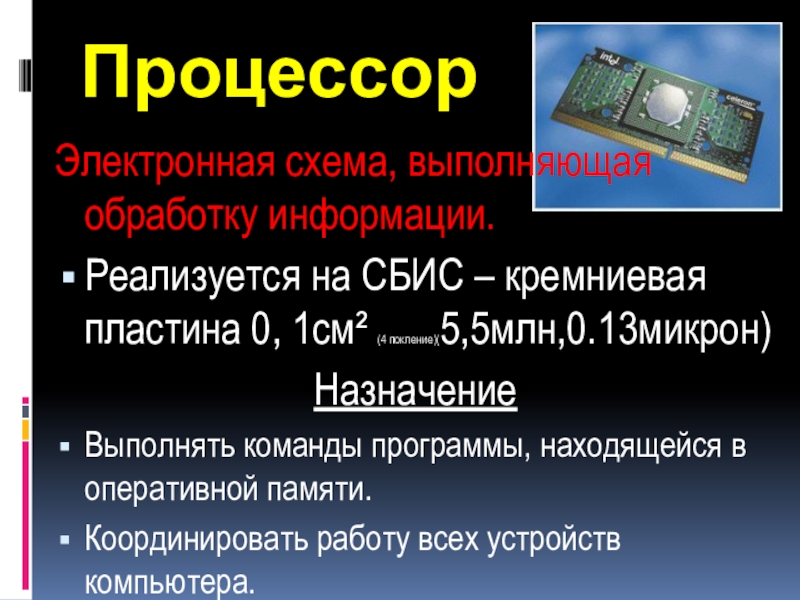

Слайд 22Процессор
Электронная схема, выполняющая обработку информации.
Реализуется на СБИС – кремниевая пластина 0,
1см² (4 покление)(5,5млн,0.13микрон)
Назначение
Выполнять команды программы, находящейся в оперативной памяти.
Координировать работу всех устройств компьютера.
Назначение
Выполнять команды программы, находящейся в оперативной памяти.
Координировать работу всех устройств компьютера.

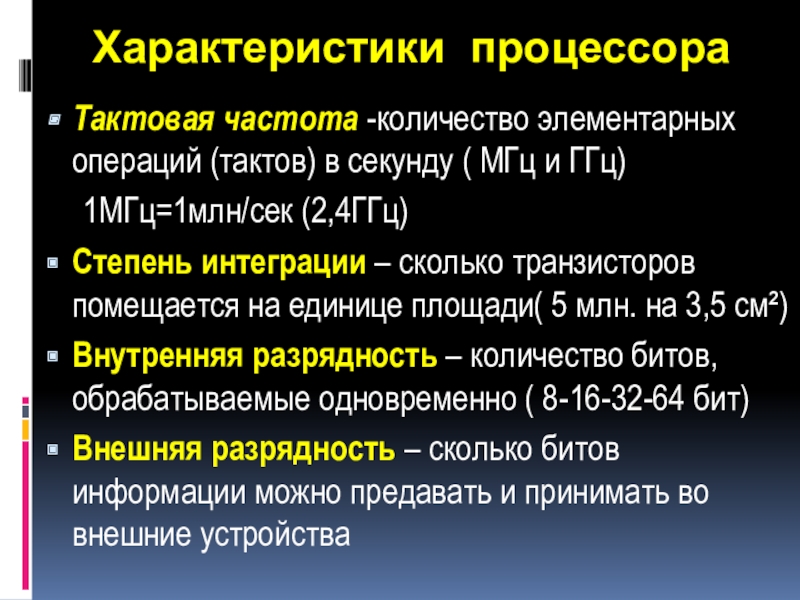

Слайд 23Характеристики процессора
Тактовая частота -количество элементарных операций (тактов) в секунду ( МГц
и ГГц)
1МГц=1млн/сек (2,4ГГц)
Степень интеграции – сколько транзисторов помещается на единице площади( 5 млн. на 3,5 см²)
Внутренняя разрядность – количество битов, обрабатываемые одновременно ( 8-16-32-64 бит)
Внешняя разрядность – сколько битов информации можно предавать и принимать во внешние устройства
1МГц=1млн/сек (2,4ГГц)
Степень интеграции – сколько транзисторов помещается на единице площади( 5 млн. на 3,5 см²)
Внутренняя разрядность – количество битов, обрабатываемые одновременно ( 8-16-32-64 бит)
Внешняя разрядность – сколько битов информации можно предавать и принимать во внешние устройства
Слайд 24Процессор
Разрядность- количество двоичных разрядов, которые могут передаваться одновременно. ( 64/36)
Слайд 25Характеристика процессора
Производительность – интегральная характеристика
(от остальных характеристик) измеряется при
работе программы

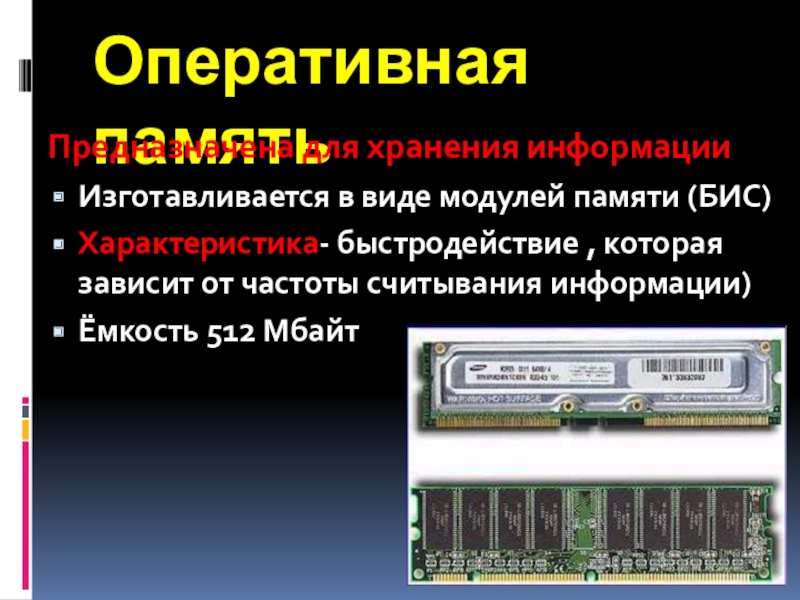

Слайд 26Оперативная память
Предназначена для хранения информации
Изготавливается в виде модулей памяти (БИС)
Характеристика- быстродействие
, которая зависит от частоты считывания информации)
Ёмкость 512 Мбайт
Ёмкость 512 Мбайт
Слайд 27Ссылки на источники
