Презентация, доклад на тему Построение таблиц истинности для логических выражений.
Содержание
- 1. Построение таблиц истинности для логических выражений.
- 2. При выполнении логических операций определен следующий порядок: Инверсия Конъюнкция Дизъюнкция Импликация Эквивалентность
- 3. Слайд 3
- 4. Алгоритм построения таблицы истинностиПодсчитать количество переменных n
- 5. Слайд 5
- 6. Слайд 6
- 7. Слайд 7
- 8. Слайд 8
- 9. Алгоритм построения таблицы истинностиПодсчитать количество переменных n
- 10. Алгоритм построения таблицы истинности3. Подсчитать количество логических
- 11. Алгоритм построения таблицы истинности5. Ввести названия столбцов
- 12. Алгоритм построения таблицы истинности6. Заполнить столбцы входных переменных наборами значений
- 13. 7. Провести заполнение таблицы истинности по столбцам,
- 14. Домашнее задание:Страница 39Задание 8
При выполнении логических операций определен следующий порядок: Инверсия Конъюнкция Дизъюнкция Импликация Эквивалентность
Слайд 2При выполнении логических операций определен следующий порядок:
Инверсия
Конъюнкция
Дизъюнкция
Импликация
Эквивалентность

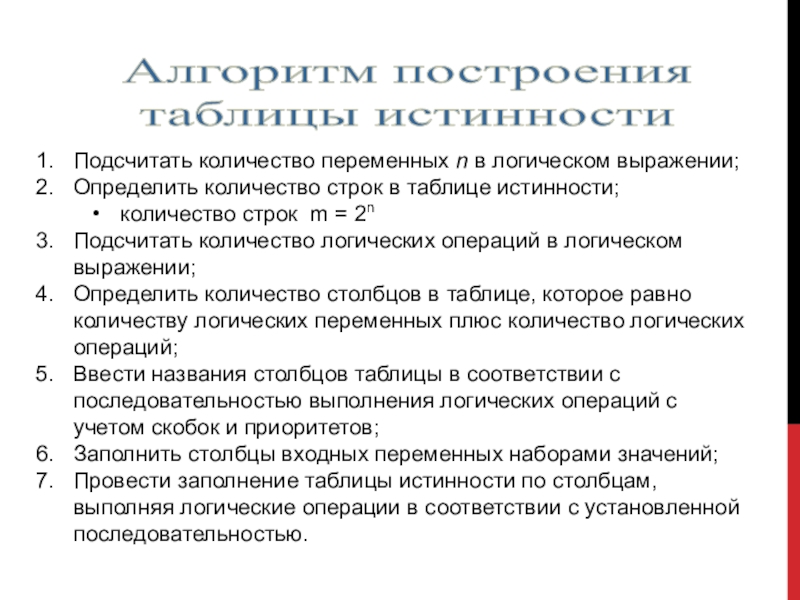

Слайд 4Алгоритм построения
таблицы истинности
Подсчитать количество переменных n в логическом выражении;
Определить количество
строк в таблице истинности;
количество строк m = 2n
Подсчитать количество логических операций в логическом выражении;
Определить количество столбцов в таблице, которое равно количеству логических переменных плюс количество логических операций;
Ввести названия столбцов таблицы в соответствии с последовательностью выполнения логических операций с учетом скобок и приоритетов;
Заполнить столбцы входных переменных наборами значений;
Провести заполнение таблицы истинности по столбцам, выполняя логические операции в соответствии с установленной последовательностью.
количество строк m = 2n
Подсчитать количество логических операций в логическом выражении;
Определить количество столбцов в таблице, которое равно количеству логических переменных плюс количество логических операций;
Ввести названия столбцов таблицы в соответствии с последовательностью выполнения логических операций с учетом скобок и приоритетов;
Заполнить столбцы входных переменных наборами значений;
Провести заполнение таблицы истинности по столбцам, выполняя логические операции в соответствии с установленной последовательностью.
Слайд 9Алгоритм построения
таблицы истинности

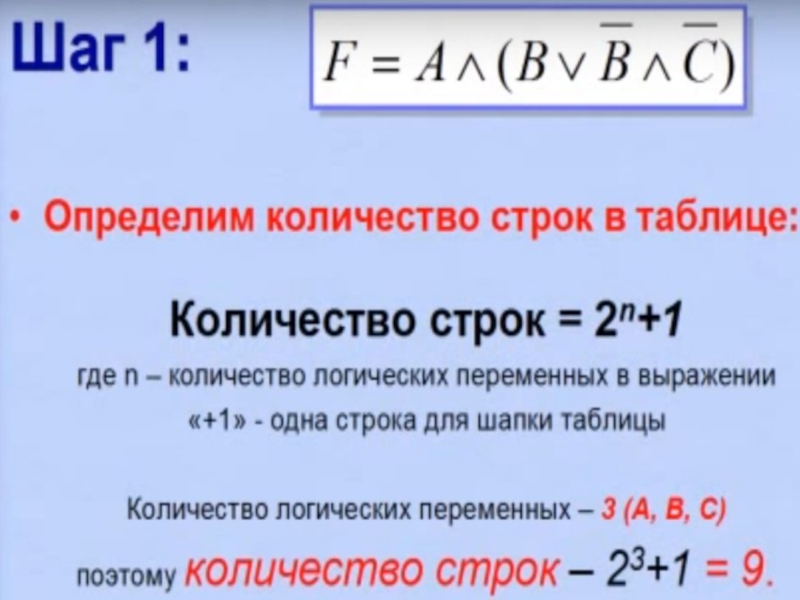

Подсчитать количество переменных n в логическом выражении;
Определить количество
строк в таблице истинности.
количество строк m = 2n
количество строк m = 2n
Слайд 10Алгоритм построения
таблицы истинности
3. Подсчитать количество логических операций в логическом выражении
4.

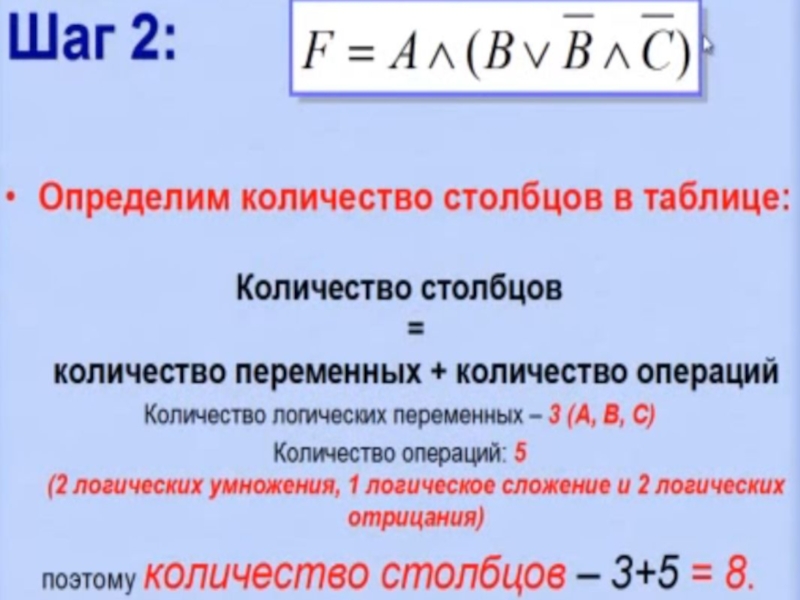

Определить количество столбцов в таблице, которое равно количеству логических переменных плюс количество логических операций.
Слайд 11Алгоритм построения
таблицы истинности

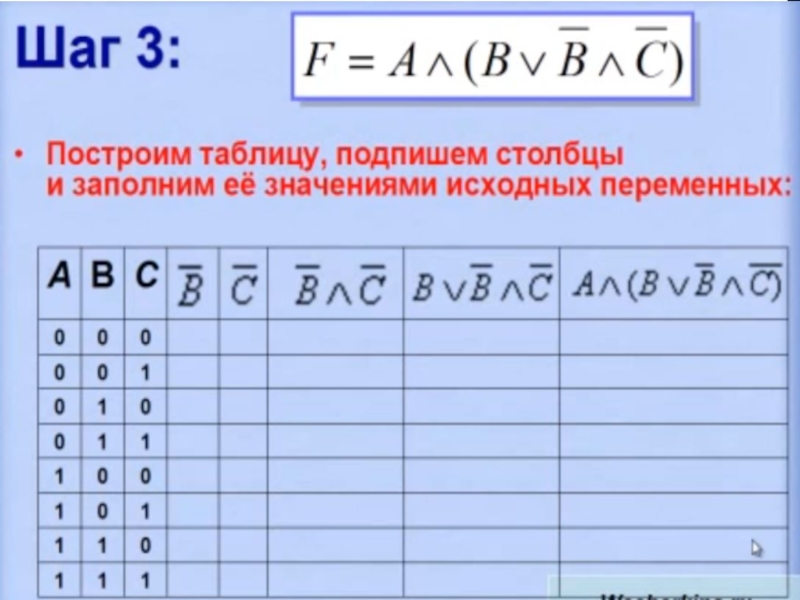

5. Ввести названия столбцов таблицы в соответствии с
последовательностью выполнения логических операций с учетом скобок и приоритетов;

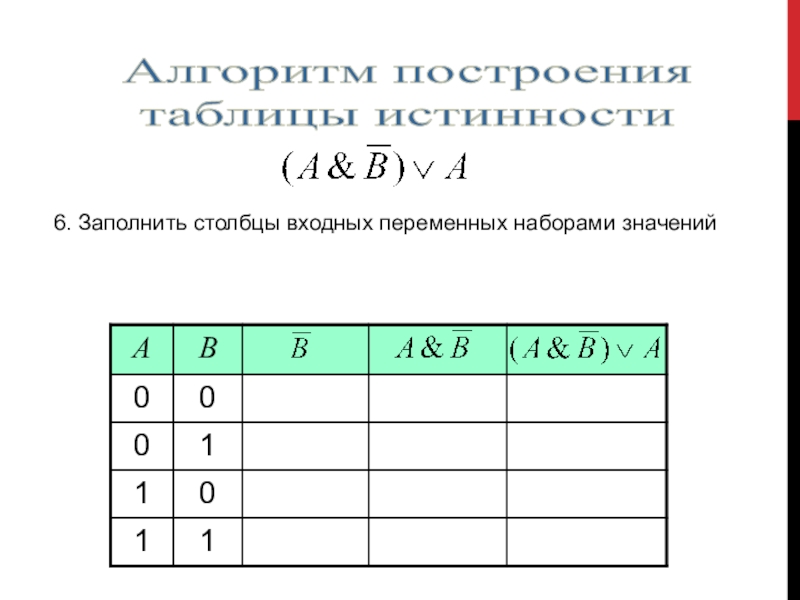

Слайд 12Алгоритм построения
таблицы истинности

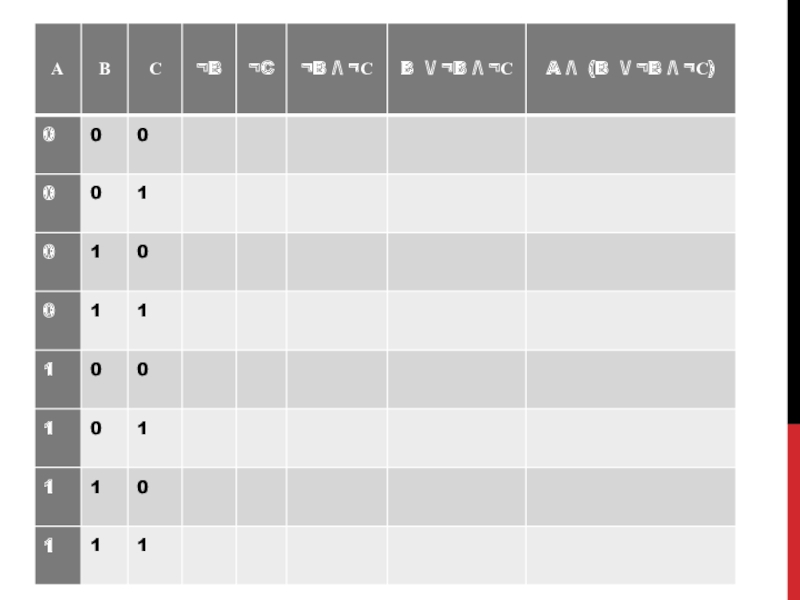

6. Заполнить столбцы входных переменных наборами значений
Слайд 137. Провести заполнение таблицы истинности по столбцам, выполняя логические операции в
соответствии с установленной последовательностью.
Алгоритм построения
таблицы истинности
