Презентация, доклад на тему Построение касательных в Компас 3D
Содержание
- 1. Построение касательных в Компас 3D
- 2. http://graph.power.nstu.ru/ata/gp/geom/001/geometr_01/geometr_05.htm
- 3. Слайд 3
- 4. Слайд 4
- 5. Вспомогательные прямые в Компас 3D. Касательные
- 6. Команда "Касательная прямая через точку кривой" Команда "Касательная прямая через
- 7. Или команда "Инструменты" - "Геометрия" - "Вспомогательные прямые"- "Касательная прямая через точку кривой"
- 8. Практическая работа
- 9. Создадим произвольную кривую, и зададим на ней
- 10. Указываем заданную ранее точку, нажимаем кнопку "Создать объект", затем нажимаем кнопку "Прервать команду" или клавишу "Esc" на клавиатуре. Прямая построена.
- 11. Когда известен угол наклона касательной (угол между
- 12. Для построения прямой касательной к двум объектам,
- 13. Создадим два объекта (к примеру две окружности
- 14. На экране мы увидим фантомы всех возможных
- 15. Материалыhttp://graph.power.nstu.ru/http://tehkd.ru/leson_kompas/6_vspom_kas_bis.htmlСамоучитель Компас 3D Ганин НБ
http://graph.power.nstu.ru/ata/gp/geom/001/geometr_01/geometr_05.htm
Слайд 1Алгоритм построения касательной

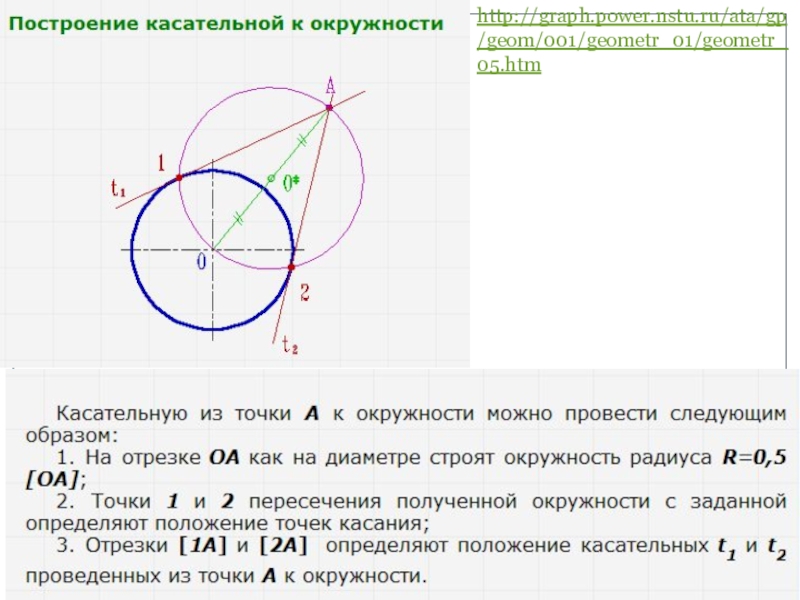

Построение касательной к окружности

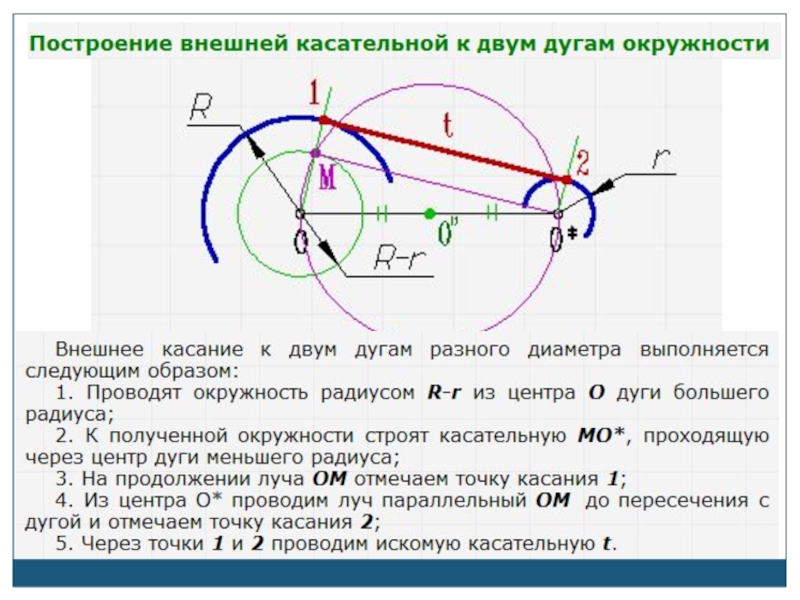

Построение Внешней касательной к 2 дугам

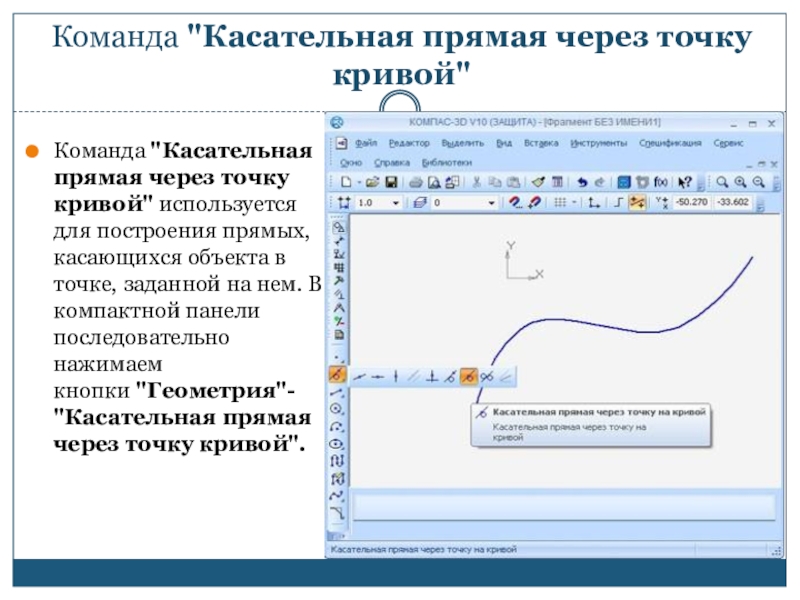

Слайд 6Команда "Касательная прямая через точку кривой"
Команда "Касательная прямая через точку кривой" используется для построения
прямых, касающихся объекта в точке, заданной на нем. В компактной панели последовательно нажимаем кнопки "Геометрия"- "Касательная прямая через точку кривой".

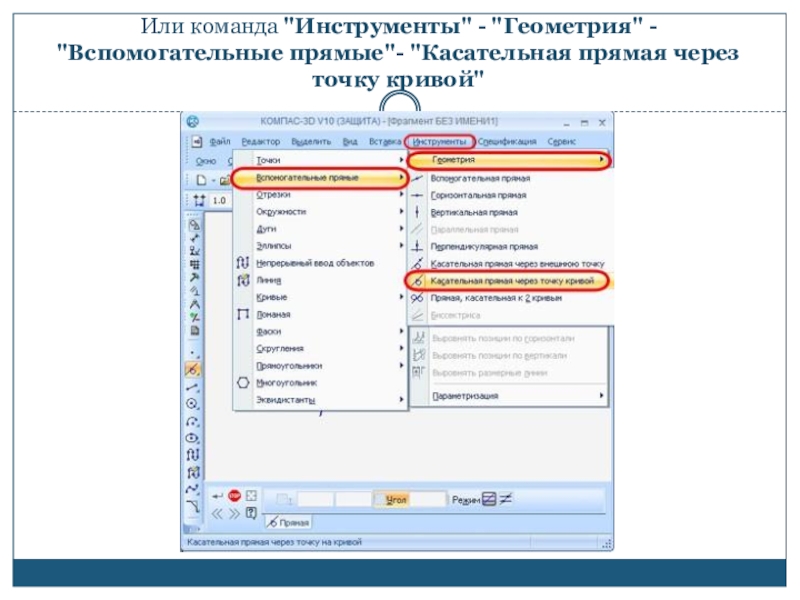

Слайд 7Или команда "Инструменты" - "Геометрия" - "Вспомогательные прямые"- "Касательная прямая через точку
кривой"

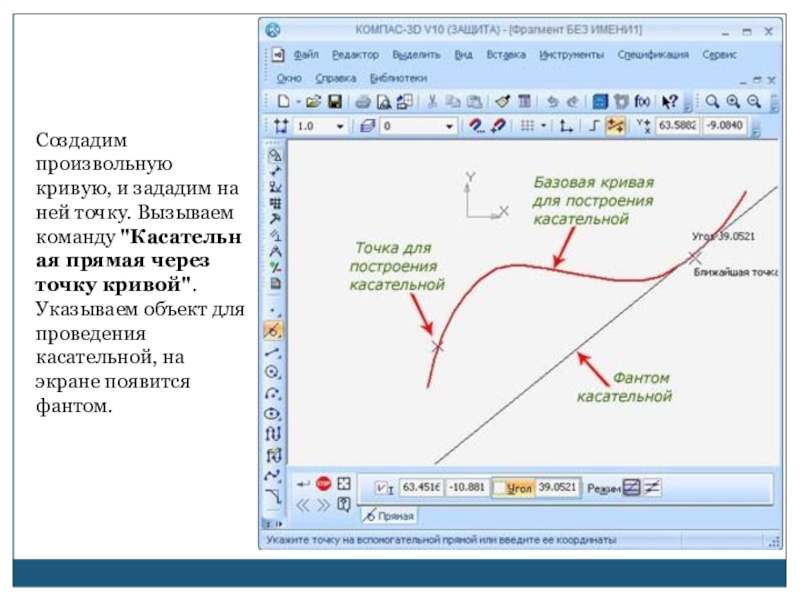

Слайд 9Создадим произвольную кривую, и зададим на ней точку. Вызываем команду "Касательная прямая
через точку кривой". Указываем объект для проведения касательной, на экране появится фантом.
Слайд 10Указываем заданную ранее точку, нажимаем кнопку "Создать объект", затем нажимаем кнопку "Прервать команду" или
клавишу "Esc" на клавиатуре. Прямая построена.

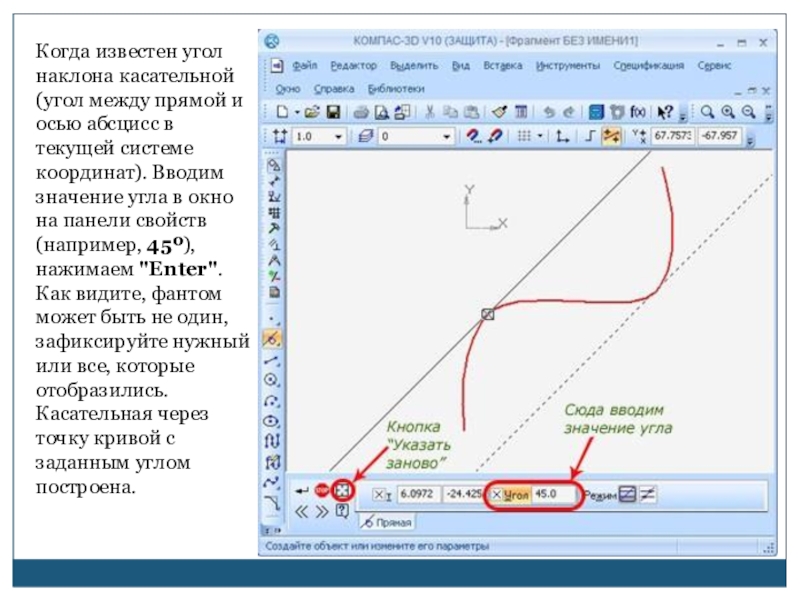

Слайд 11Когда известен угол наклона касательной (угол между прямой и осью абсцисс
в текущей системе координат). Вводим значение угла в окно на панели свойств (например, 45º), нажимаем "Enter". Как видите, фантом может быть не один, зафиксируйте нужный или все, которые отобразились. Касательная через точку кривой с заданным углом построена.

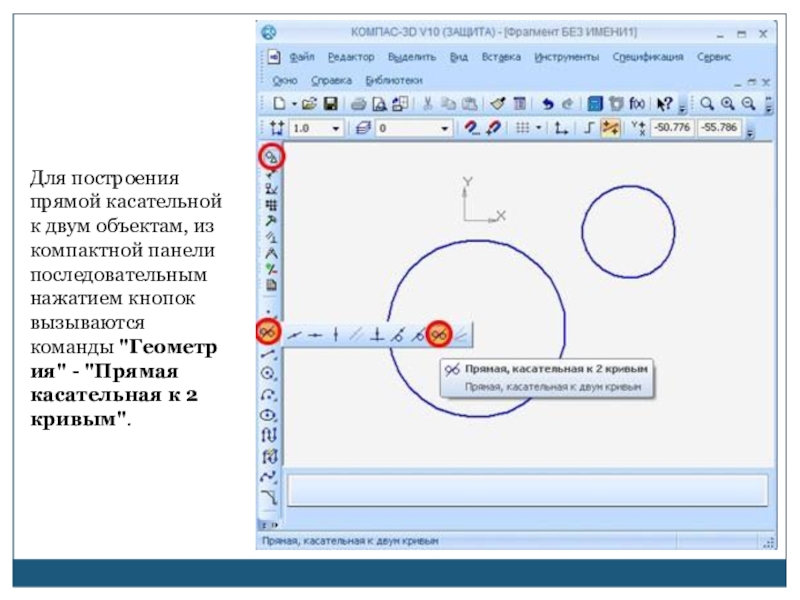

Слайд 12Для построения прямой касательной к двум объектам, из компактной панели последовательным
нажатием кнопок вызываются команды "Геометрия" - "Прямая касательная к 2 кривым".
Слайд 13Создадим два объекта (к примеру две окружности разных диаметров). Вызываем команду "Прямая
касательная к 2 кривым". Указываем первый и второй объекты.

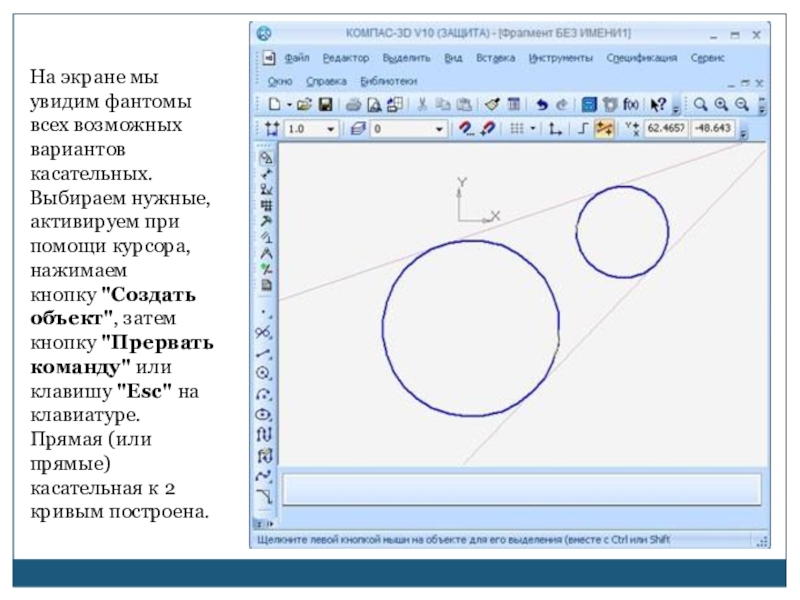

Слайд 14На экране мы увидим фантомы всех возможных вариантов касательных. Выбираем нужные,
активируем при помощи курсора, нажимаем кнопку "Создать объект", затем кнопку "Прервать команду" или клавишу "Esc" на клавиатуре. Прямая (или прямые) касательная к 2 кривым построена.
Слайд 15Материалы
http://graph.power.nstu.ru/
http://tehkd.ru/leson_kompas/6_vspom_kas_bis.html
Самоучитель Компас 3D Ганин НБ
