Презентация, доклад на тему Основы формальная и математической логики. Логические элементы и схемы. 11 класс

Содержание

Логический элемент – это логическая схема, реализующая операции И, ИЛИ, НЕ Типы логических схем: контактные или переключательные электронные

Слайд 1Логические элементы и схемы

Логические элементы  и  схемы

Слайд 2Логический элемент –
это логическая схема, реализующая операции И, ИЛИ, НЕ



Типы логических схем:
контактные или переключательные
электронные

Логический элемент – это логическая схема, реализующая операции И, ИЛИ, НЕ Типы логических схем: контактные или переключательные

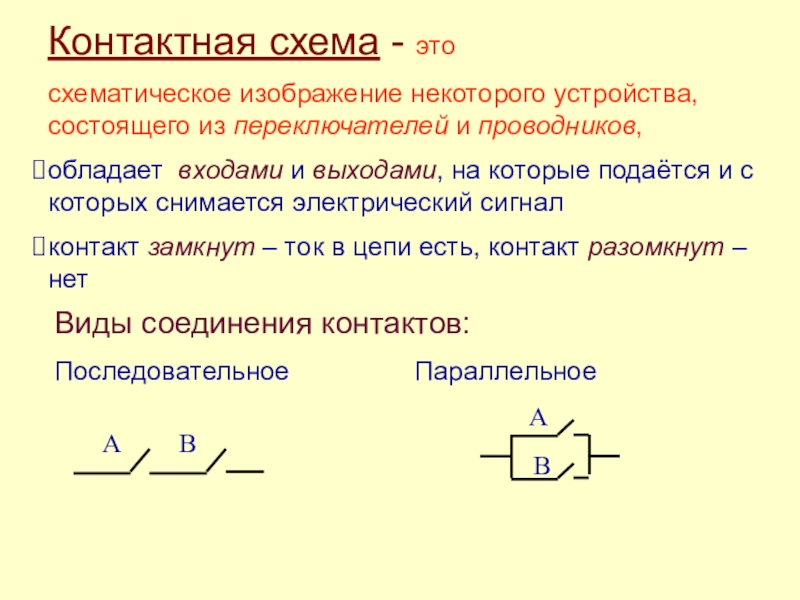

Слайд 3Контактная схема - это
схематическое изображение некоторого устройства, состоящего из переключателей и

проводников,
обладает входами и выходами, на которые подаётся и с которых снимается электрический сигнал
контакт замкнут – ток в цепи есть, контакт разомкнут – нет

Виды соединения контактов:
Последовательное Параллельное

Контактная схема - этосхематическое изображение некоторого устройства, состоящего из переключателей и проводников, обладает входами и выходами, на

Слайд 4
Логическая операция НЕ реализуется через контактную схему электромагнитного реле.
Контакт X

называется инверсией контакта X:
когда X замкнут, X разомкнут, и наоборот:

Логическая операция НЕ реализуется через контактную схему электромагнитного реле. Контакт X называется инверсией контакта X: когда X

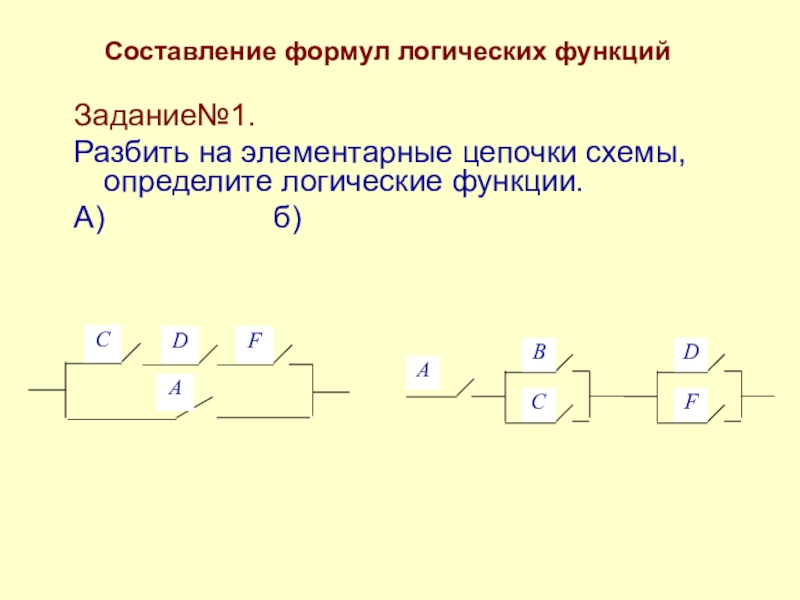

Слайд 5Составление формул логических функций
Задание№1.
Разбить на элементарные цепочки схемы, определите

логические функции.
А) б)
Составление формул логических функций  Задание№1. Разбить на элементарные цепочки схемы, определите логические функции.А)					б)

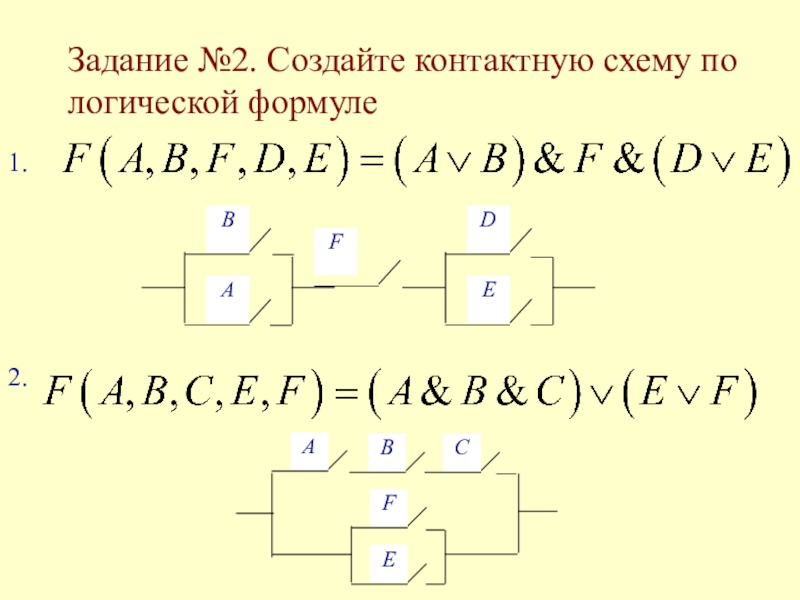

Слайд 6Задание №2. Создайте контактную схему по логической формуле


1.
2.

Задание №2. Создайте контактную схему по логической формуле1.2.

Слайд 7Электронные логические схемы
Электронные логические элементы характеризуются не состоянием контактов, а наличием

сигналов на входе и выходе элемента
Наличие сигнала обозначается единицей (1), отсутствие – нулем (0)
Элементы, реализующие логические операции И, ИЛИ, НЕ, называются базовыми логическими элементами
Электронные логические схемыЭлектронные логические элементы характеризуются не состоянием контактов, а наличием сигналов на входе и выходе элемента

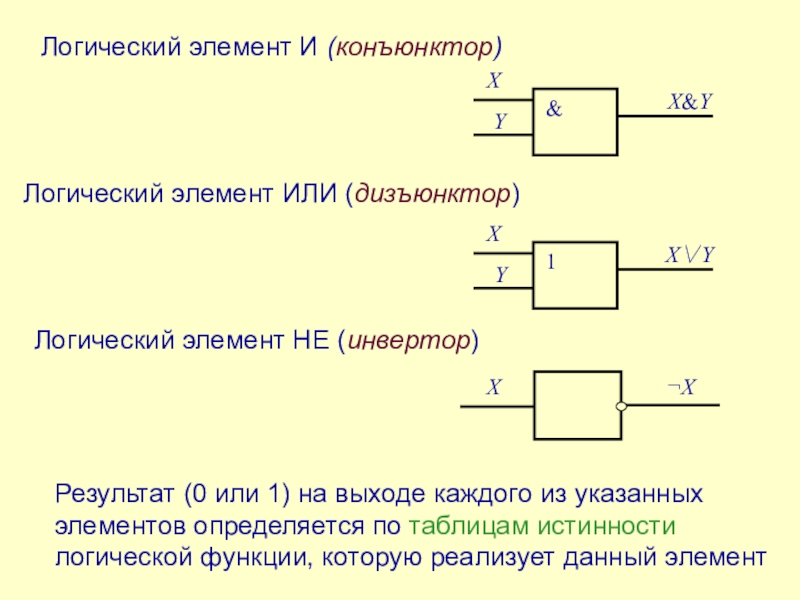

Слайд 8Логический элемент И (конъюнктор)
Логический элемент ИЛИ (дизъюнктор)
Логический элемент НЕ

(инвертор)

Результат (0 или 1) на выходе каждого из указанных элементов определяется по таблицам истинности логической функции, которую реализует данный элемент

Логический элемент И (конъюнктор) Логический элемент ИЛИ (дизъюнктор) Логический элемент НЕ (инвертор) Результат (0 или 1) на

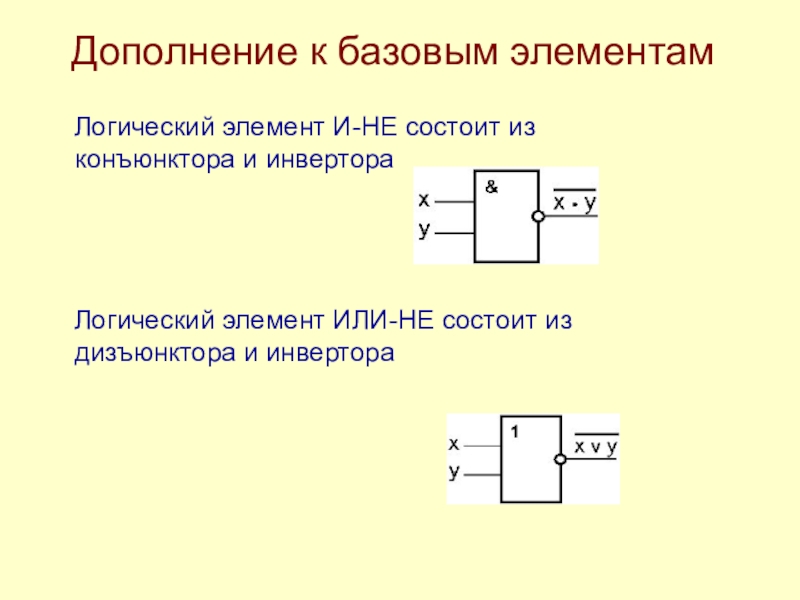

Слайд 9Дополнение к базовым элементам


Логический элемент И-НЕ состоит из конъюнктора и инвертора


Логический элемент ИЛИ-НЕ состоит из дизъюнктора и инвертора

Дополнение к базовым элементамЛогический элемент И-НЕ состоит из конъюнктора и инвертора Логический элемент ИЛИ-НЕ состоит из дизъюнктора

Слайд 10Задание№1. Создайте электронную логическую схему для функции.
X Y

Z
Задание№1. Создайте электронную логическую схему для функции. X  Y  Z

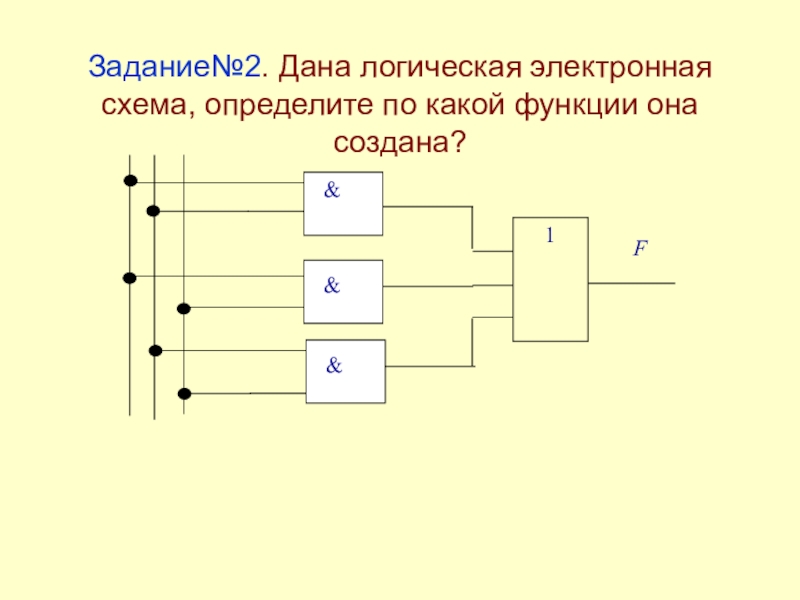

Слайд 11Задание№2. Дана логическая электронная схема, определите по какой функции она создана?

Задание№2. Дана логическая электронная схема, определите по какой функции она создана?

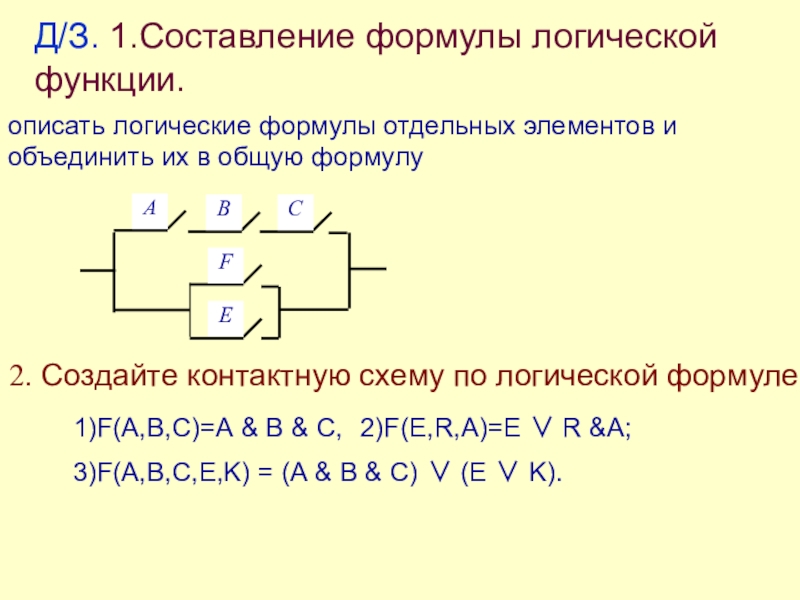

Слайд 12Д/З. 1.Составление формулы логической функции.
описать логические формулы отдельных элементов и объединить

их в общую формулу

1)F(A,В,С)=А & В & С, 2)F(E,R,A)=Е ∨ R &A;
3)F(A,В,С,Е,K) = (А & В & С) ∨ (Е ∨ K).

2. Создайте контактную схему по логической формуле

Д/З. 1.Составление формулы логической функции.описать логические формулы отдельных элементов и объединить их в общую формулу1)F(A,В,С)=А & В

Слайд 13Подготовка к контрольной работе

Подготовка к контрольной работе

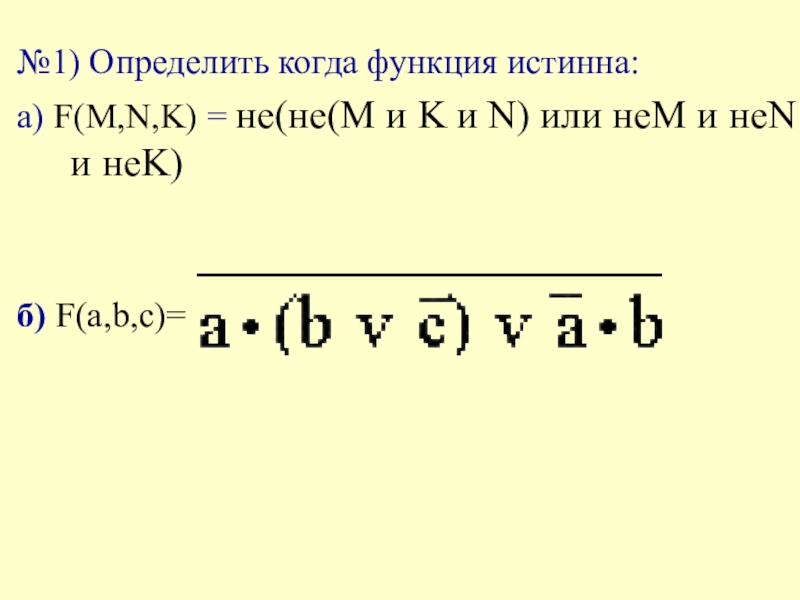

Слайд 14№1) Определить когда функция истинна:
а) F(M,N,K) = не(не(M и K и

N) или неM и неN и неK)


б) F(a,b,c)=



№1) Определить когда функция истинна:а) F(M,N,K) = не(не(M и K и N) или неM и неN и

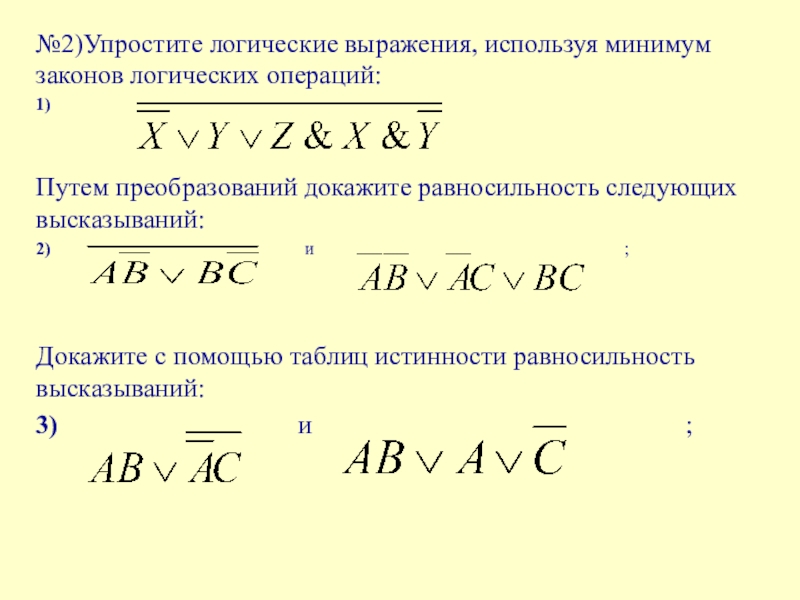

Слайд 15№2)Упростите логические выражения, используя минимум законов логических операций:
1)


Путем преобразований докажите

равносильность следующих высказываний:
2) и ;



Докажите с помощью таблиц истинности равносильность высказываний:
3) и ;







№2)Упростите логические выражения, используя минимум законов логических операций:1) Путем преобразований докажите равносильность следующих высказываний:2)

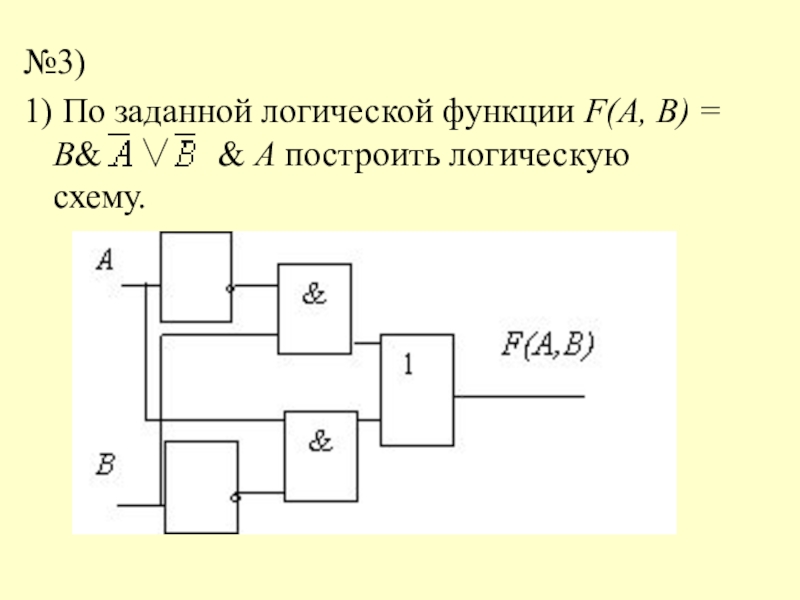

Слайд 16№3)
1) По заданной логической функции F(A, B) = B&

∨ & A построить логическую схему.
№3) 1) По заданной логической функции F(A, B) = B&  ∨   & A построить

Слайд 172) Логическая схема имеет два входа X и Y. Определить логические

функции F1(X,Y) и F2(X,Y), которые реализуются на ее двух выходах.
2) Логическая схема имеет два входа X и Y. Определить логические функции F1(X,Y) и F2(X,Y), которые реализуются

Слайд 18

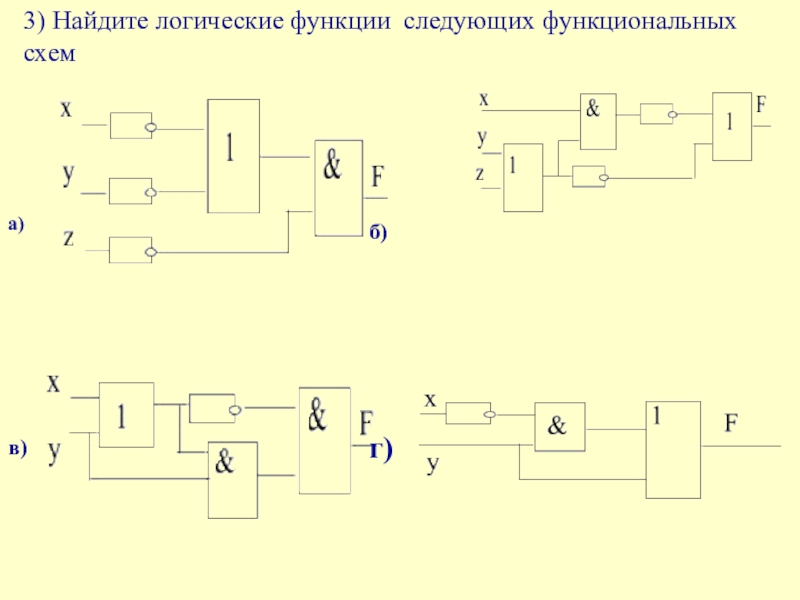

3) Найдите логические функции  следующих функциональных схем

3) Найдите логические функции  следующих функциональных схем
