Презентация, доклад на тему обработка графической информации
Содержание
- 1. обработка графической информации
- 2. Графическая информацияАналоговая формаДискретная формаПространственная дискретизациясканирование
- 3. ПИКСЕЛЬ – это минимальный участок изображения, для
- 4. Глубина цветаРастровое изображение представляет собой совокупность точек
- 5. Количество информации, которое используется для кодирования цвета одной точки изображения, называется ГЛУБИНОЙ ЦВЕТА
- 6. Наиболее распространенными глубинами цвета являются 4,8,16, и
- 7. Расчет объема видеопамятиИнформационный объем требуемой видеопамяти можно
- 8. Палитры цветов в системах цветопередачи RGB, CMYK, HSB
- 9. Палитра цветов в системе цветопередачи RGBС экрана
- 10. Формирование цветов в системе RGBВ системе RGB
- 11. Палитра цветов в системе цветопередачи CMYKПри печати
- 12. Формирование цветов в системе CMYKВ системе цветопередачи
- 13. Палитра цветов в системе цветопередачи HSBСистема цветопередачи
- 14. Слайд 14
- 15. ЗадачиКакой объем видеопамяти необходим для хранения трех
- 16. ЗадачиРисунок построен с использованием палитры 256 цветов
- 17. Домашнее заданиеВыучить записи в тетради.Решить 3 задачи.
Графическая информацияАналоговая формаДискретная формаПространственная дискретизациясканирование

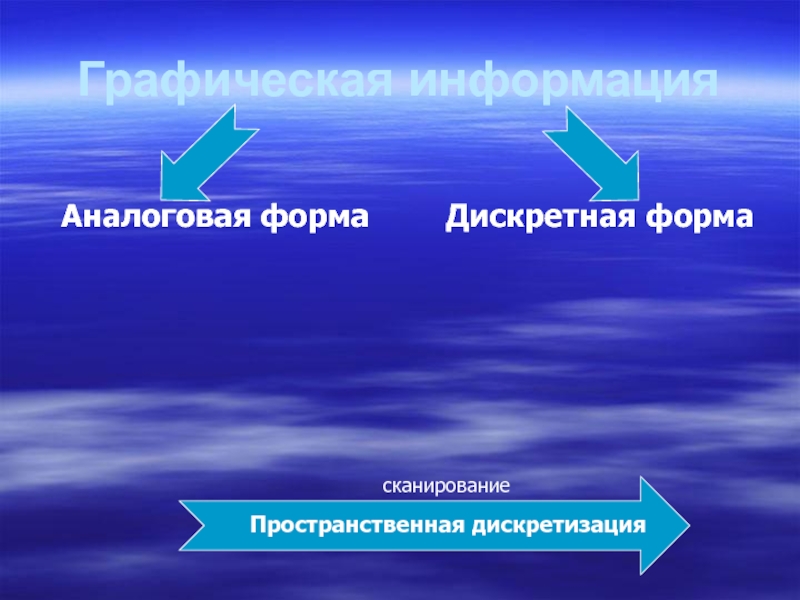

Слайд 2Графическая информация
Аналоговая форма
Дискретная форма
Пространственная дискретизация
сканирование
Слайд 3ПИКСЕЛЬ – это минимальный участок изображения, для которого независимым образом можно
задать цвет.
РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ растрового изображения определяется количеством точек как по горизонтали, так и по вертикали на единицу длины изображения. Чем меньше размер точки, тем больше разрешающая способность. Величина РАЗРЕШАЮЩЕЙ СПОСОБНОСТИ выражается в dpi (количество точек в полоске изображения длиной 2,54 см (дюйм))
РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ растрового изображения определяется количеством точек как по горизонтали, так и по вертикали на единицу длины изображения. Чем меньше размер точки, тем больше разрешающая способность. Величина РАЗРЕШАЮЩЕЙ СПОСОБНОСТИ выражается в dpi (количество точек в полоске изображения длиной 2,54 см (дюйм))

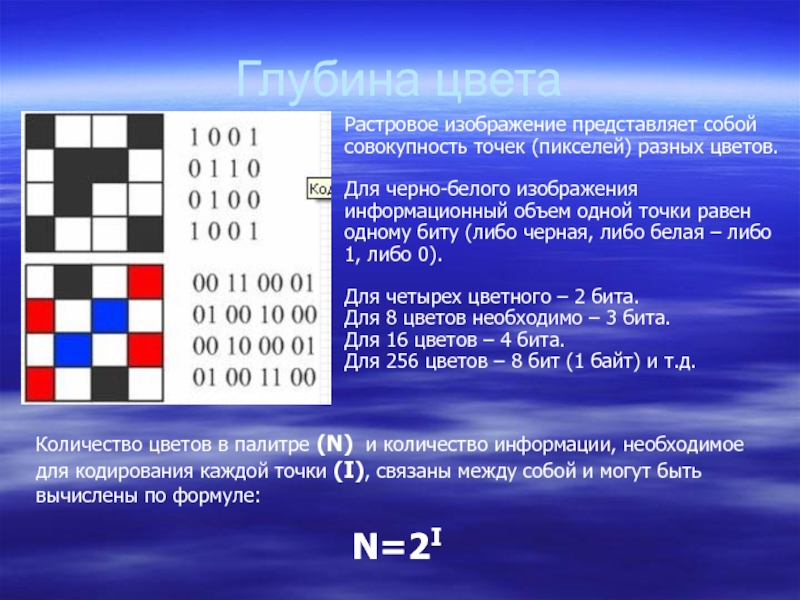

Слайд 4Глубина цвета
Растровое изображение представляет собой совокупность точек (пикселей) разных цветов.
Для черно-белого
изображения информационный объем одной точки равен одному биту (либо черная, либо белая – либо 1, либо 0).
Для четырех цветного – 2 бита. Для 8 цветов необходимо – 3 бита. Для 16 цветов – 4 бита. Для 256 цветов – 8 бит (1 байт) и т.д.
Для четырех цветного – 2 бита. Для 8 цветов необходимо – 3 бита. Для 16 цветов – 4 бита. Для 256 цветов – 8 бит (1 байт) и т.д.
Количество цветов в палитре (N) и количество информации, необходимое для кодирования каждой точки (I), связаны между собой и могут быть вычислены по формуле:
N=2I

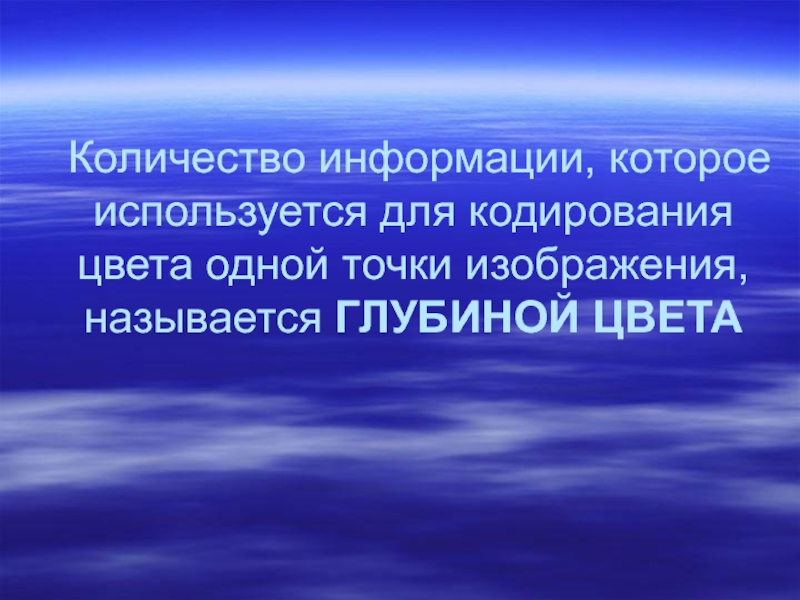

Слайд 5Количество информации, которое используется для кодирования цвета одной точки изображения, называется
ГЛУБИНОЙ ЦВЕТА

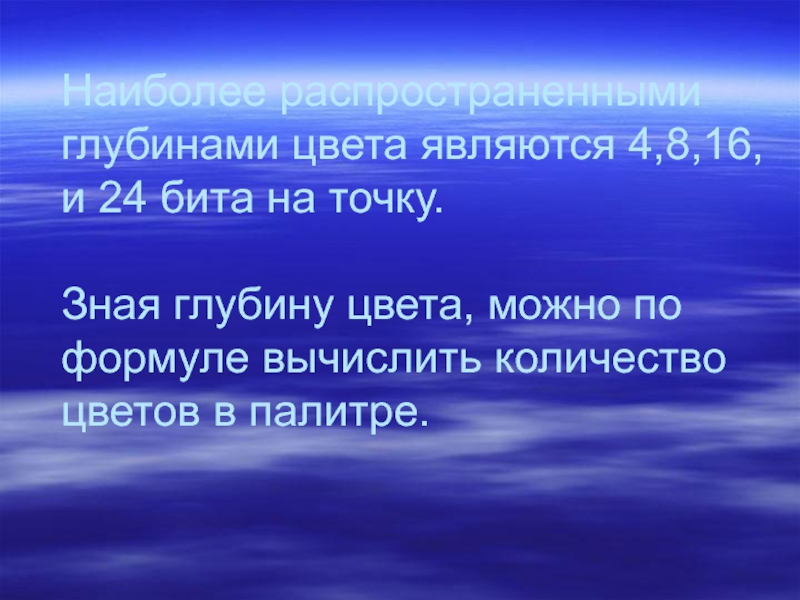

Слайд 6Наиболее распространенными глубинами цвета являются 4,8,16, и 24 бита на точку.
Зная глубину цвета, можно по формуле вычислить количество цветов в палитре.

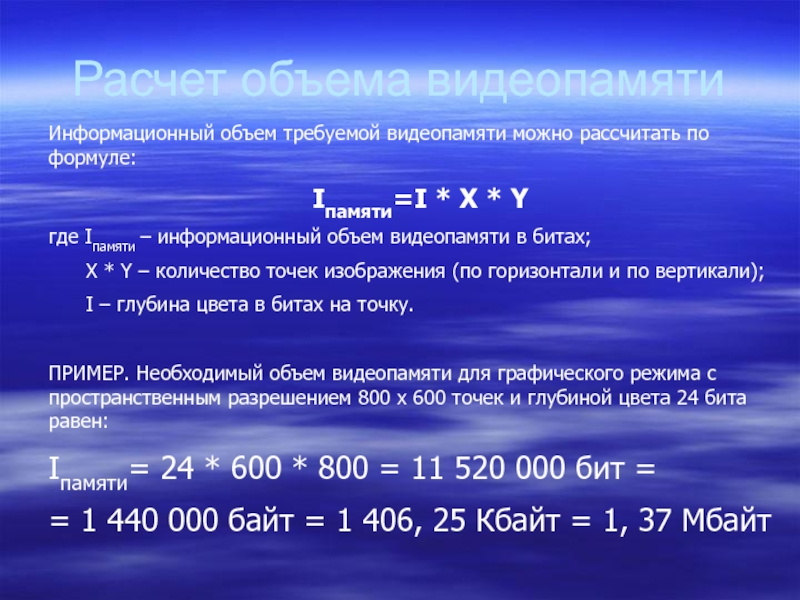

Слайд 7Расчет объема видеопамяти
Информационный объем требуемой видеопамяти можно рассчитать по формуле:
Iпамяти=I *
X * Y
где Iпамяти – информационный объем видеопамяти в битах;
X * Y – количество точек изображения (по горизонтали и по вертикали);
I – глубина цвета в битах на точку.
ПРИМЕР. Необходимый объем видеопамяти для графического режима с пространственным разрешением 800 х 600 точек и глубиной цвета 24 бита равен:
Iпамяти= 24 * 600 * 800 = 11 520 000 бит =
= 1 440 000 байт = 1 406, 25 Кбайт = 1, 37 Мбайт
где Iпамяти – информационный объем видеопамяти в битах;
X * Y – количество точек изображения (по горизонтали и по вертикали);
I – глубина цвета в битах на точку.
ПРИМЕР. Необходимый объем видеопамяти для графического режима с пространственным разрешением 800 х 600 точек и глубиной цвета 24 бита равен:
Iпамяти= 24 * 600 * 800 = 11 520 000 бит =
= 1 440 000 байт = 1 406, 25 Кбайт = 1, 37 Мбайт

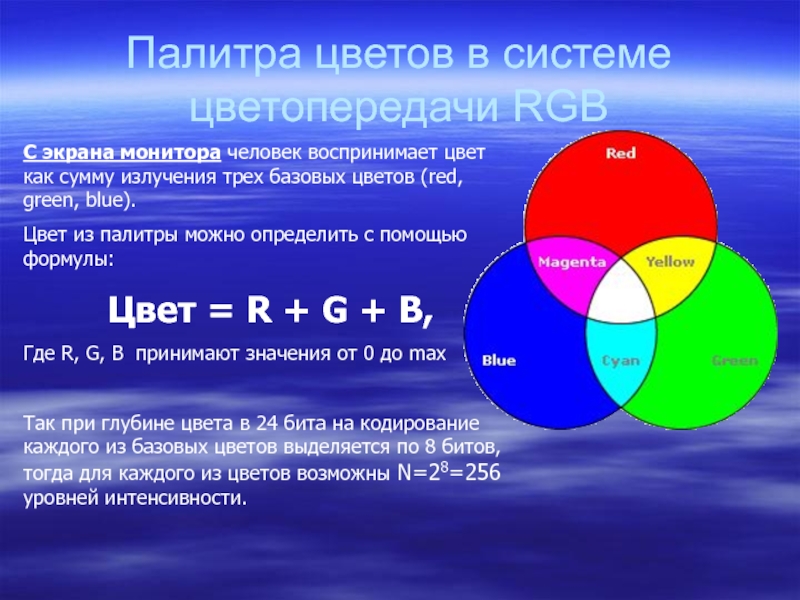

Слайд 9Палитра цветов в системе цветопередачи RGB
С экрана монитора человек воспринимает цвет
как сумму излучения трех базовых цветов (red, green, blue).
Цвет из палитры можно определить с помощью формулы:
Цвет = R + G + B,
Где R, G, B принимают значения от 0 до max
Так при глубине цвета в 24 бита на кодирование каждого из базовых цветов выделяется по 8 битов, тогда для каждого из цветов возможны N=28=256 уровней интенсивности.
Цвет из палитры можно определить с помощью формулы:
Цвет = R + G + B,
Где R, G, B принимают значения от 0 до max
Так при глубине цвета в 24 бита на кодирование каждого из базовых цветов выделяется по 8 битов, тогда для каждого из цветов возможны N=28=256 уровней интенсивности.

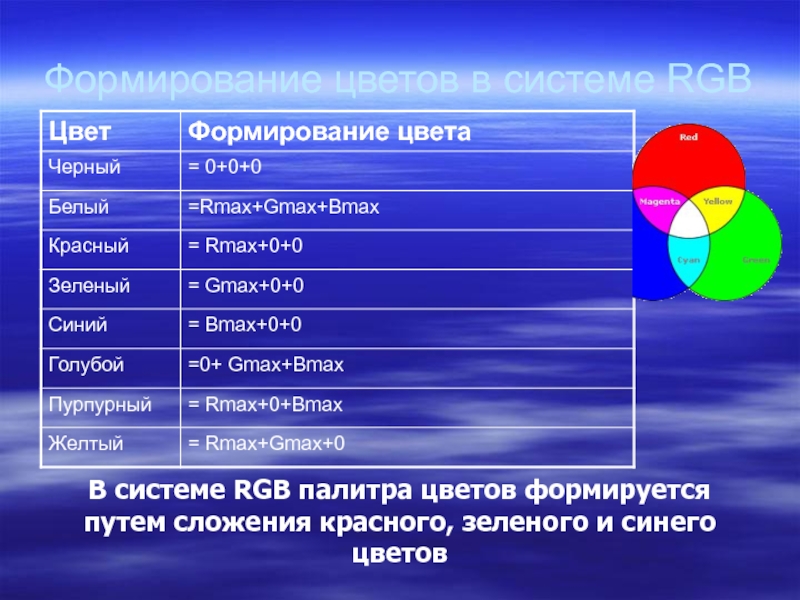

Слайд 10Формирование цветов в системе RGB
В системе RGB палитра цветов формируется путем
сложения красного, зеленого и синего цветов

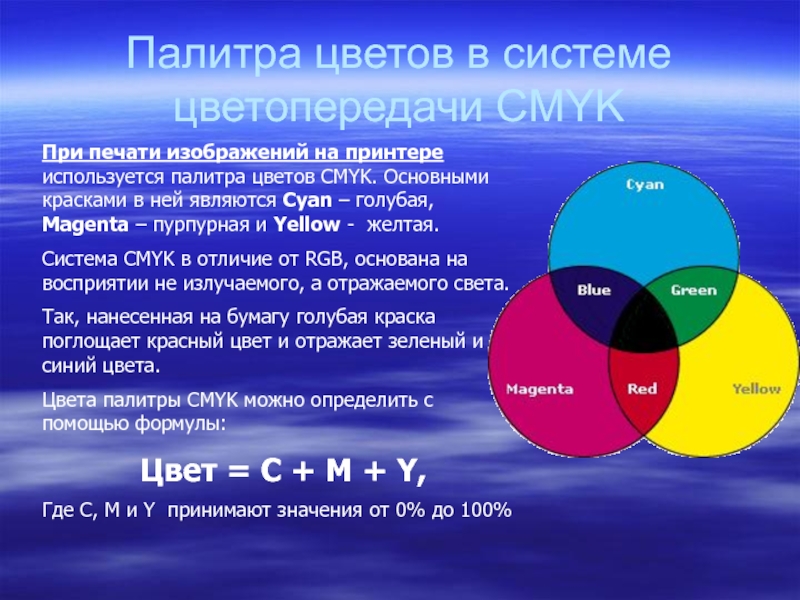

Слайд 11Палитра цветов в системе цветопередачи CMYK
При печати изображений на принтере используется
палитра цветов CMYK. Основными красками в ней являются Cyan – голубая, Magenta – пурпурная и Yellow - желтая.
Система CMYK в отличие от RGB, основана на восприятии не излучаемого, а отражаемого света.
Так, нанесенная на бумагу голубая краска поглощает красный цвет и отражает зеленый и синий цвета.
Цвета палитры CMYK можно определить с помощью формулы:
Цвет = C + M + Y,
Где C, M и Y принимают значения от 0% до 100%
Система CMYK в отличие от RGB, основана на восприятии не излучаемого, а отражаемого света.
Так, нанесенная на бумагу голубая краска поглощает красный цвет и отражает зеленый и синий цвета.
Цвета палитры CMYK можно определить с помощью формулы:
Цвет = C + M + Y,
Где C, M и Y принимают значения от 0% до 100%

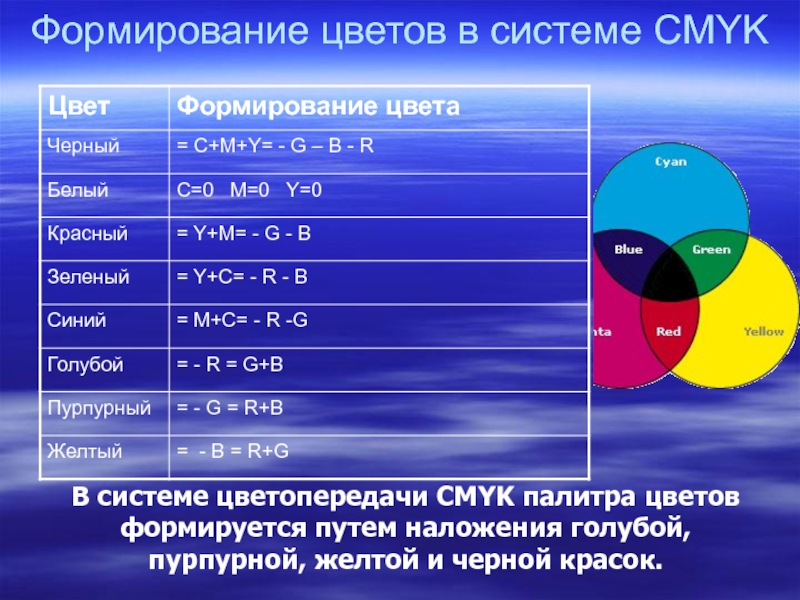

Слайд 12Формирование цветов в системе CMYK
В системе цветопередачи CMYK палитра цветов формируется
путем наложения голубой, пурпурной, желтой и черной красок.
Слайд 13Палитра цветов в системе цветопередачи HSB
Система цветопередачи HSB использует в качестве
базовых параметров Оттенок цвета, Насыщенность, Яркость
В системе цветопередачи HSB палитра цветов формируется путем установки значений оттенка цвета, насыщенности и яркости.

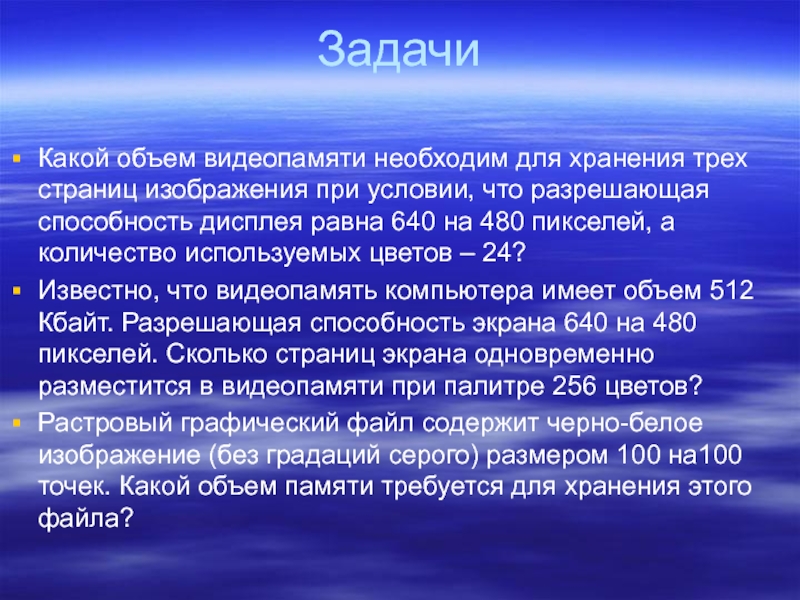

Слайд 15Задачи
Какой объем видеопамяти необходим для хранения трех страниц изображения при условии,
что разрешающая способность дисплея равна 640 на 480 пикселей, а количество используемых цветов – 24?
Известно, что видеопамять компьютера имеет объем 512 Кбайт. Разрешающая способность экрана 640 на 480 пикселей. Сколько страниц экрана одновременно разместится в видеопамяти при палитре 256 цветов?
Растровый графический файл содержит черно-белое изображение (без градаций серого) размером 100 на100 точек. Какой объем памяти требуется для хранения этого файла?
Известно, что видеопамять компьютера имеет объем 512 Кбайт. Разрешающая способность экрана 640 на 480 пикселей. Сколько страниц экрана одновременно разместится в видеопамяти при палитре 256 цветов?
Растровый графический файл содержит черно-белое изображение (без градаций серого) размером 100 на100 точек. Какой объем памяти требуется для хранения этого файла?

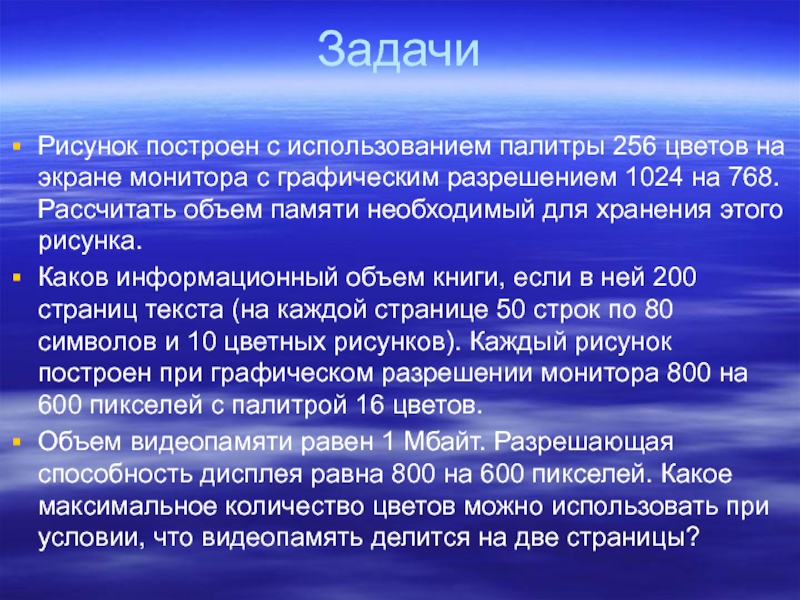

Слайд 16Задачи
Рисунок построен с использованием палитры 256 цветов на экране монитора с
графическим разрешением 1024 на 768. Рассчитать объем памяти необходимый для хранения этого рисунка.
Каков информационный объем книги, если в ней 200 страниц текста (на каждой странице 50 строк по 80 символов и 10 цветных рисунков). Каждый рисунок построен при графическом разрешении монитора 800 на 600 пикселей с палитрой 16 цветов.
Объем видеопамяти равен 1 Мбайт. Разрешающая способность дисплея равна 800 на 600 пикселей. Какое максимальное количество цветов можно использовать при условии, что видеопамять делится на две страницы?
Каков информационный объем книги, если в ней 200 страниц текста (на каждой странице 50 строк по 80 символов и 10 цветных рисунков). Каждый рисунок построен при графическом разрешении монитора 800 на 600 пикселей с палитрой 16 цветов.
Объем видеопамяти равен 1 Мбайт. Разрешающая способность дисплея равна 800 на 600 пикселей. Какое максимальное количество цветов можно использовать при условии, что видеопамять делится на две страницы?
