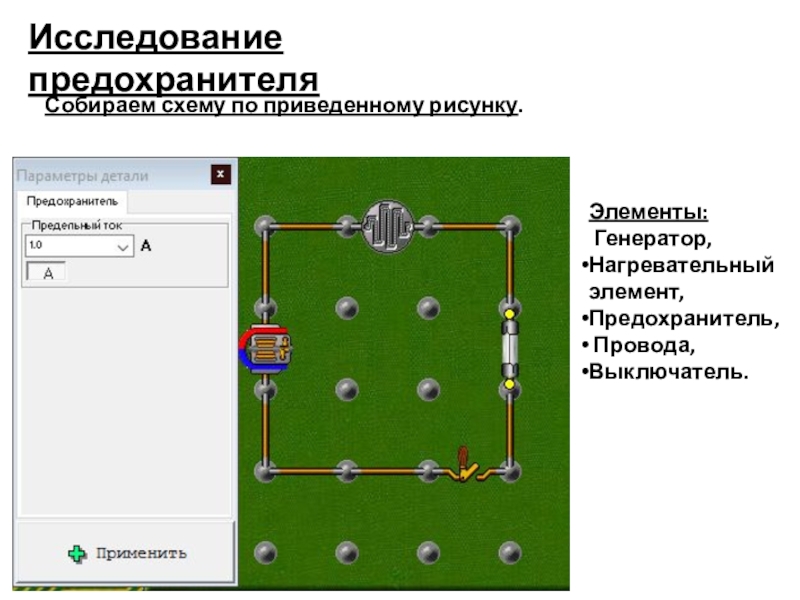

Исследование предохранителяЭлементы: Генератор, Нагревательный элемент, Предохранитель, Провода,Выключатель. Собираем схему по приведенному рисунку.

Слайд 11. Предохранитель
Предохранитель представляет собой тонкую проволочку помещенную в стеклянный или пластмассовый

корпус.

По предохранителю протекает электрический ток.
Проволочка в предохранителе тонкая и пропускает определенную величину тока, если ток больше, то проволочка перегорает и цепь размыкается.

Предохранитель это разовое, однократно используемое устройство . При перегорании предохранителя его просто меняют

Предохранитель обозначается так

1. ПредохранительПредохранитель представляет собой тонкую проволочку помещенную в стеклянный или пластмассовый корпус.По предохранителю протекает электрический ток. Проволочка

Слайд 2Исследование предохранителя
Элементы:
Генератор,
Нагревательный элемент,
Предохранитель,
Провода,
Выключатель.
Собираем схему по

приведенному рисунку.
Исследование предохранителяЭлементы: Генератор, Нагревательный элемент, Предохранитель, Провода,Выключатель. Собираем схему по приведенному рисунку.

Слайд 3Исследование предохранителя

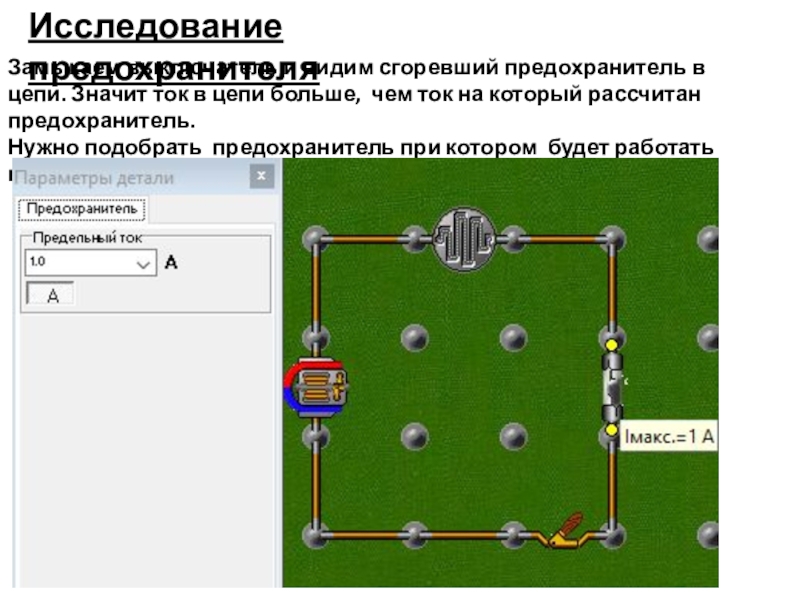

Замыкаем выключатель и видим сгоревший предохранитель в цепи. Значит ток

в цепи больше, чем ток на который рассчитан предохранитель.
Нужно подобрать предохранитель при котором будет работать нагреватель.
Исследование предохранителяЗамыкаем выключатель и видим сгоревший предохранитель в цепи. Значит ток в цепи больше, чем ток на

Слайд 4Исследование предохранителя
При разомкнутой цепи последовательно меняем предохранители со значениями указанными в

таблице.
Каждый раз замыкаем цепь и записываем реакцию в таблице.

Предельный ток выбираем из раскрывающегося списка во вкладке «Параметры детали» предохранителя.
Исследование предохранителяПри разомкнутой цепи последовательно меняем предохранители со значениями указанными в таблице. Каждый раз замыкаем цепь и

Слайд 5Исследование предохранителя
При разомкнутой цепи последовательно меняем предохранители со значениями указанными в

таблице.
Каждый раз замыкаем цепь и записываем реакцию в таблице.
Первый опыт с предохранителем на 1.0 ампер уже произведен. Результат записываем в первую строку таблицы.

Внимательно следим за поведением предохранителя.
Сгорел или не сгорел.
Для нагревательного элемента возможны два состояния.
Светится или не светится.
Результат записываем в нужную строку таблицы.

Исследование предохранителяПри разомкнутой цепи последовательно меняем предохранители со значениями указанными в таблице. Каждый раз замыкаем цепь и

Слайд 62.Исследование сопротивления проводов

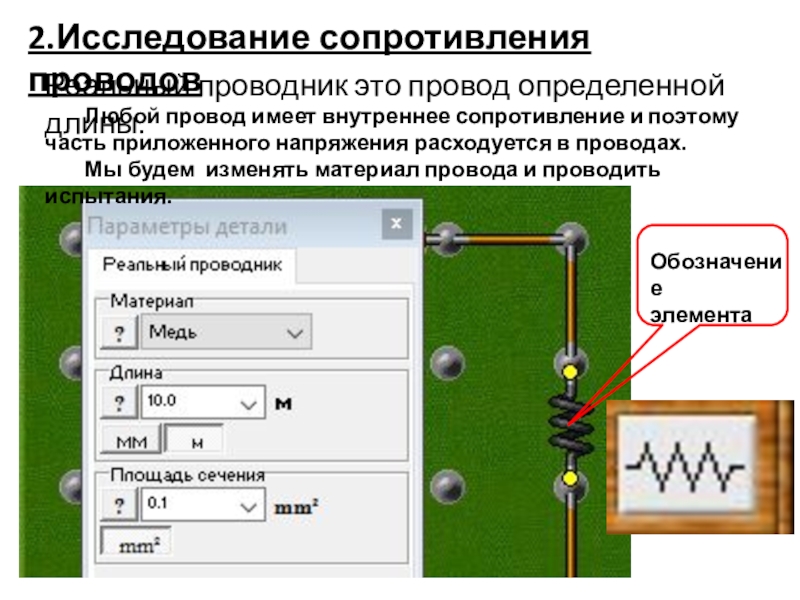

Реальный проводник это провод определенной длины.
Любой провод имеет

внутреннее сопротивление и поэтому часть приложенного напряжения расходуется в проводах.
Мы будем изменять материал провода и проводить испытания.

Обозначение
элемента

2.Исследование сопротивления проводов Реальный проводник это провод определенной длины.Любой провод имеет внутреннее сопротивление и поэтому часть приложенного

Слайд 7Исследование сопротивления проводов
Реальный проводник это провод определенной длины.
Выбирать материал провода

нужно во вкладке «Параметры детали» для провода.
Исследование сопротивления проводов Реальный проводник это провод определенной длины.Выбирать материал провода нужно во вкладке «Параметры детали» для

Слайд 8Исследование сопротивления проводов

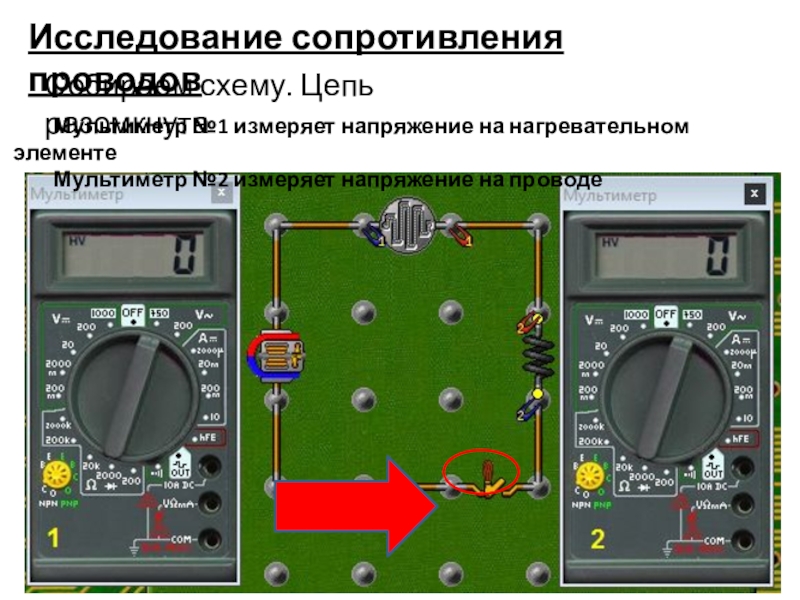

Собираем схему. Цепь разомкнута
Мультиметр №1 измеряет напряжение на

нагревательном элементе
Мультиметр №2 измеряет напряжение на проводе


Исследование сопротивления проводов Собираем схему. Цепь разомкнутаМультиметр №1 измеряет напряжение на нагревательном элементеМультиметр №2 измеряет напряжение на

Слайд 9Исследование сопротивления проводов
Реальный проводник это провод определенной длины.
Материал провода имеет

небольшое сопротивление поэтому во вкладке «Параметры детали» для провода выбираем его длину 100 м.

Материал провода «Медь»,
длина провода 100 м.

Исследование сопротивления проводов Реальный проводник это провод определенной длины.Материал провода имеет небольшое сопротивление поэтому во вкладке «Параметры

Слайд 10Исследование сопротивления проводов
Включаемся. Цепь замкнута
Мультиметр №1 измеряет напряжение на нагревательном

элементе
Мультиметр №2 измеряет напряжение на проводе

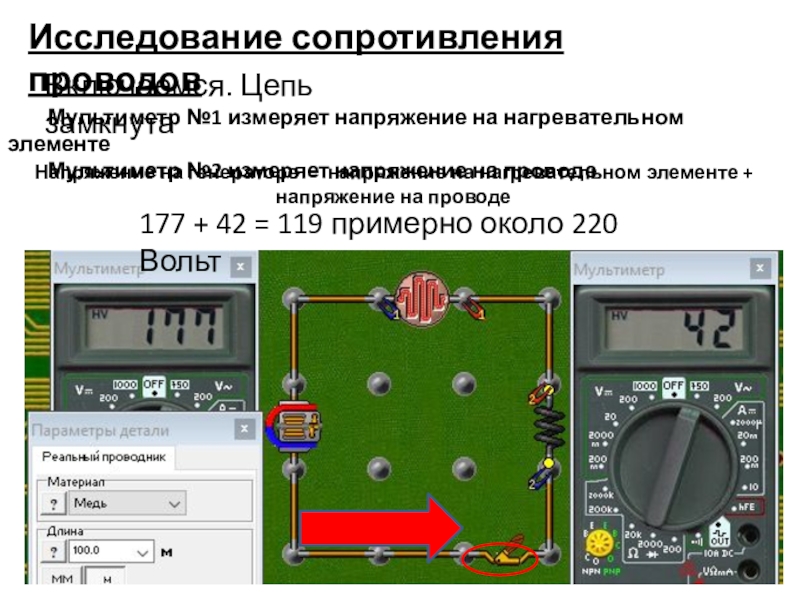

Напряжение на генераторе = напряжение на нагревательном элементе + напряжение на проводе

177 + 42 = 119 примерно около 220 Вольт

Исследование сопротивления проводов Включаемся. Цепь замкнутаМультиметр №1 измеряет напряжение на нагревательном элементеМультиметр №2 измеряет напряжение на проводеНапряжение

Слайд 11Исследование сопротивления проводов
Выключаемся. Меняем материал проводов по таблице
Мультиметр №1 измеряет

напряжение на нагревательном элементе
Мультиметр №2 измеряет напряжение на проводе
Включаемся и записываем в таблицу напряжения на элементах и уровень свечения нагревательного элемента
Исследование сопротивления проводов Выключаемся. Меняем материал проводов по таблицеМультиметр №1 измеряет напряжение на нагревательном элементеМультиметр №2 измеряет

Слайд 12Исследование сопротивления проводов
Меняем материал проводов по таблице
Мультиметр №1 измеряет напряжение

на нагревательном элементе
Мультиметр №2 измеряет напряжение на проводе
Включаемся и записываем в таблицу напряжения на элементах и уровень свечения нагревательного элемента (для медного провода уже проверяли )
Исследование сопротивления проводов Меняем материал проводов по таблицеМультиметр №1 измеряет напряжение на нагревательном элементеМультиметр №2 измеряет напряжение

Слайд 13Исследование сопротивления проводов

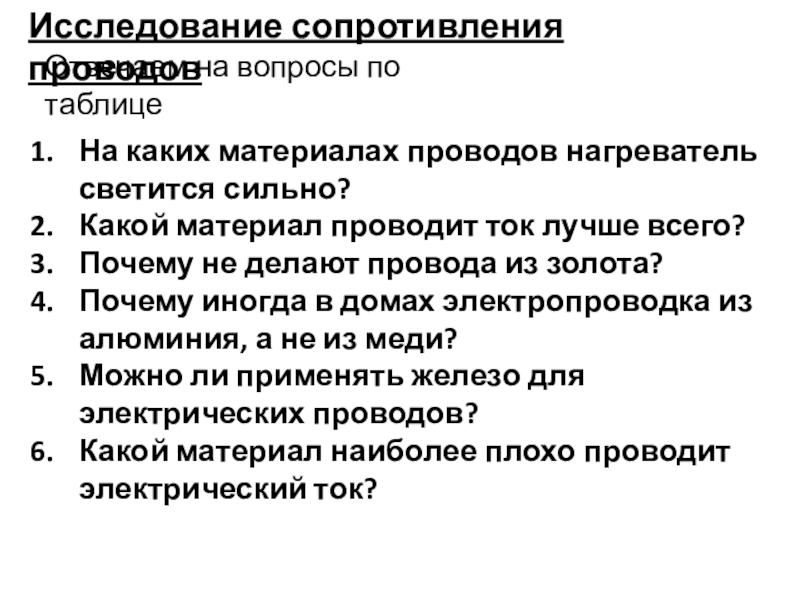

Отвечаем на вопросы по таблице
На каких материалах проводов

нагреватель светится сильно?
Какой материал проводит ток лучше всего?
Почему не делают провода из золота?
Почему иногда в домах электропроводка из алюминия, а не из меди?
Можно ли применять железо для электрических проводов?
Какой материал наиболее плохо проводит электрический ток?
Исследование сопротивления проводов Отвечаем на вопросы по таблицеНа каких материалах проводов нагреватель светится сильно?Какой материал проводит ток
