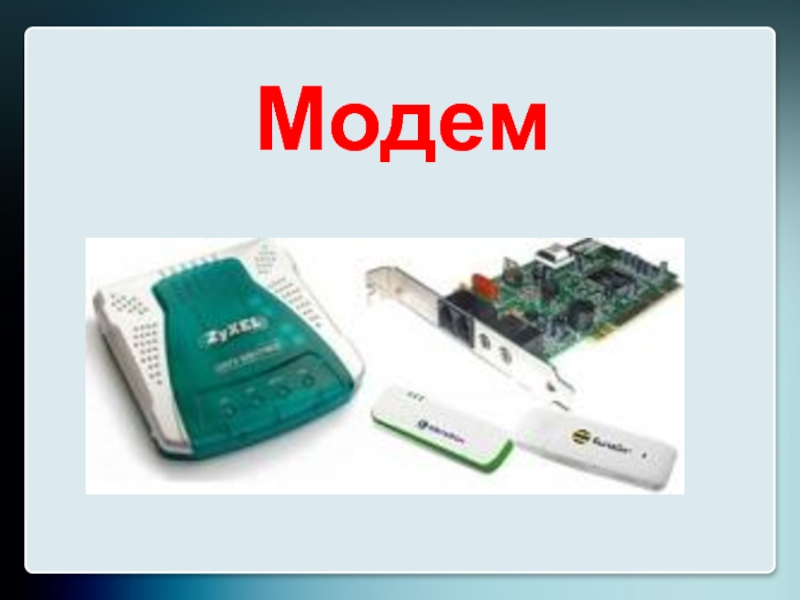

Презентация, доклад на тему Модем .Единицы измерения скорости передачи данных.

техникум» г. Оренбург Авдеева Н.В.

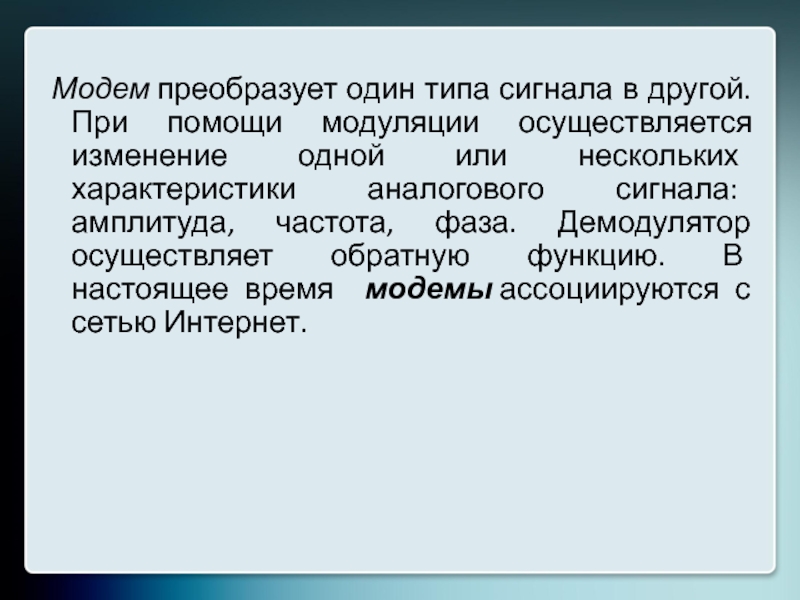

и демодуляции сигналов передает цифровые данные через аналоговые каналы - в основном телефонные провода.

одной или нескольких характеристики аналогового сигнала: амплитуда, частота, фаза. Демодулятор осуществляет обратную функцию. В настоящее время модемы ассоциируются с сетью Интернет.

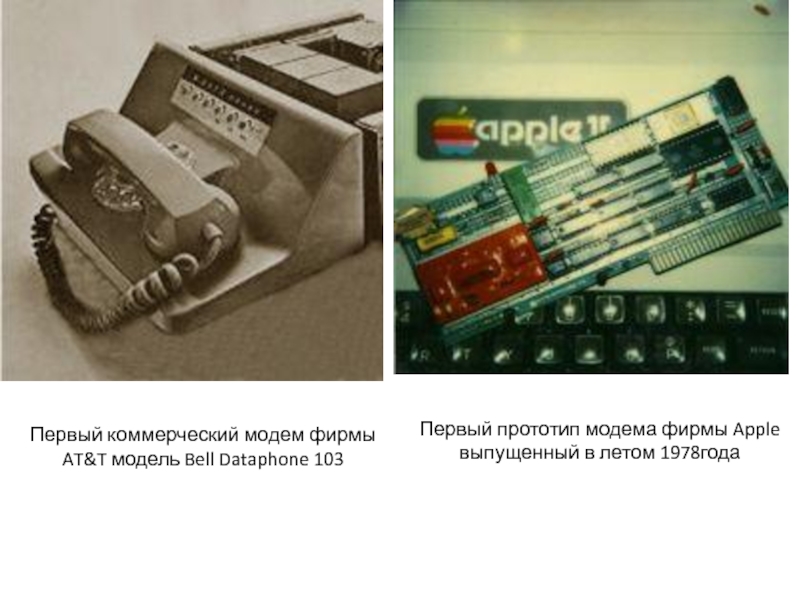

в Северной Америке с целью преобразования сигналов для ПВО. Модемы использовались для передачи данных по обычным телефонным сетям. В 1962 году первый коммерческий модем, был создан фирмой AT&T. Это была модель Bell Dataphone 103. Скорость передачи данных по телефонной линии составляла 300 бит/с.

фирмы Apple выпущенный в летом 1978года

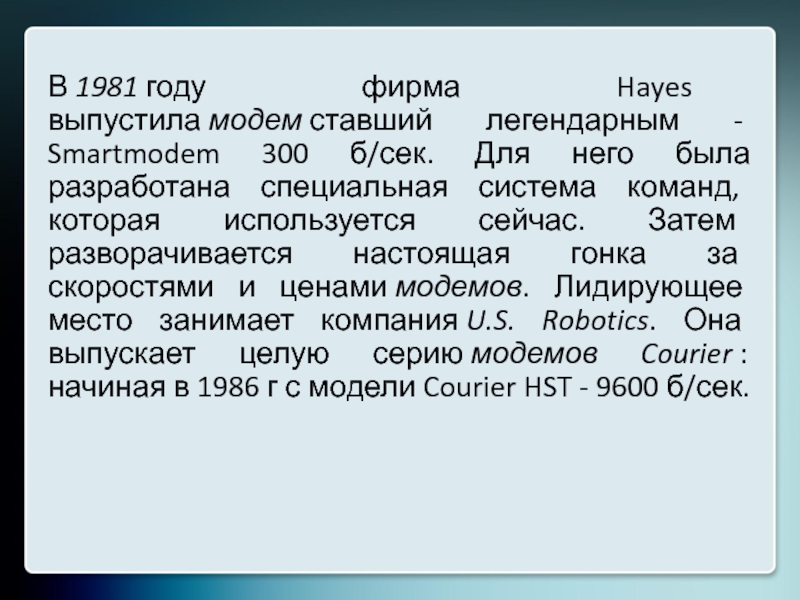

была разработана специальная система команд, которая используется сейчас. Затем разворачивается настоящая гонка за скоростями и ценами модемов. Лидирующее место занимает компания U.S. Robotics. Она выпускает целую серию модемов Courier : начиная в 1986 г с модели Courier HST - 9600 б/сек.

серию модемов Courier HST

устройства, у них отсутствует свой блок питания.
внешние модемы – имеют собственный корпус и блок питания, подключаются к компьютеру через кабель, имеют свои индикаторы;

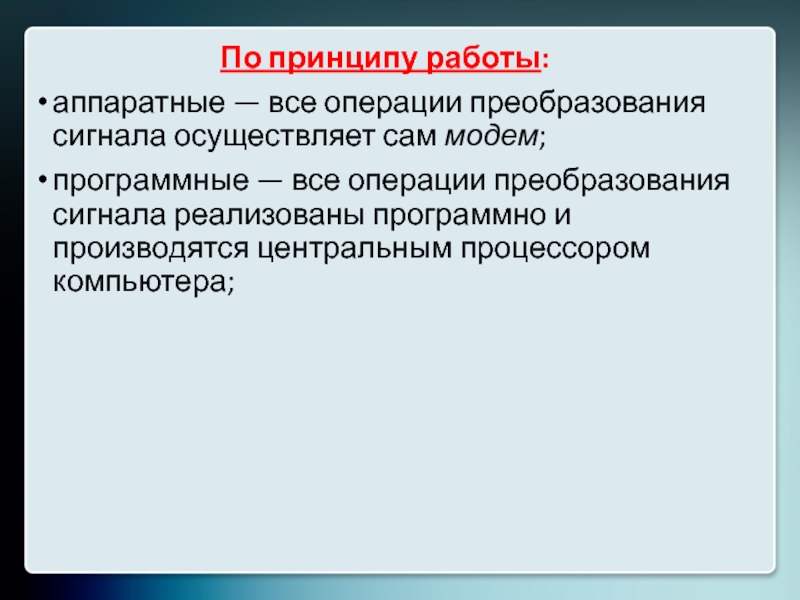

все операции преобразования сигнала реализованы программно и производятся центральным процессором компьютера;

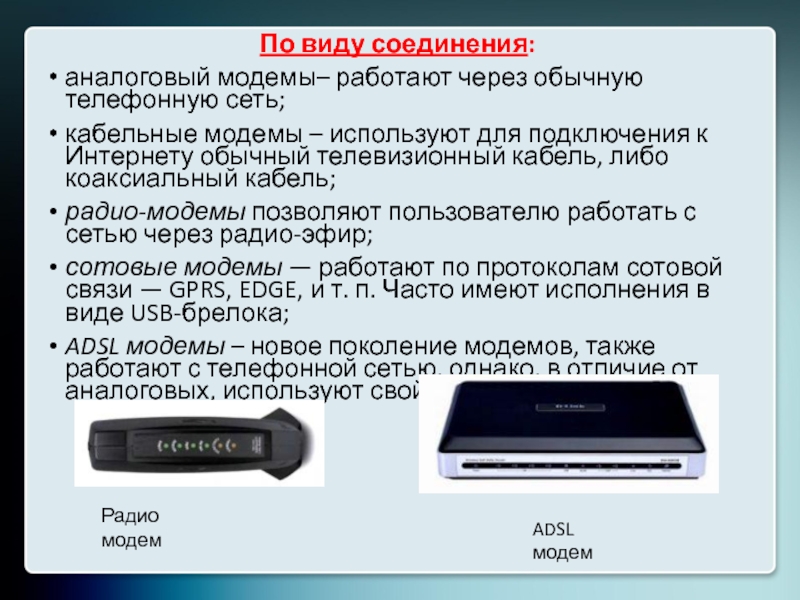

используют для подключения к Интернету обычный телевизионный кабель, либо коаксиальный кабель;
радио-модемы позволяют пользователю работать с сетью через радио-эфир;
сотовые модемы — работают по протоколам сотовой связи — GPRS, EDGE, и т. п. Часто имеют исполнения в виде USB-брелока;
ADSL модемы – новое поколение модемов, также работают с телефонной сетью, однако, в отличие от аналоговых, используют свой диапазон.

Радио модем

ADSL модем

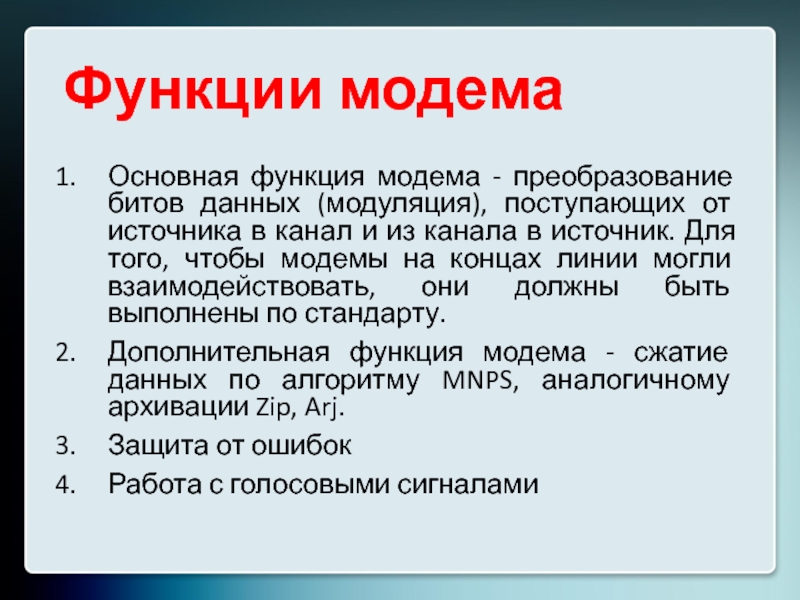

источника в канал и из канала в источник. Для того, чтобы модемы на концах линии могли взаимодействовать, они должны быть выполнены по стандарту.
Дополнительная функция модема - сжатие данных по алгоритму MNPS, аналогичному архивации Zip, Arj.
Защита от ошибок
Работа с голосовыми сигналами

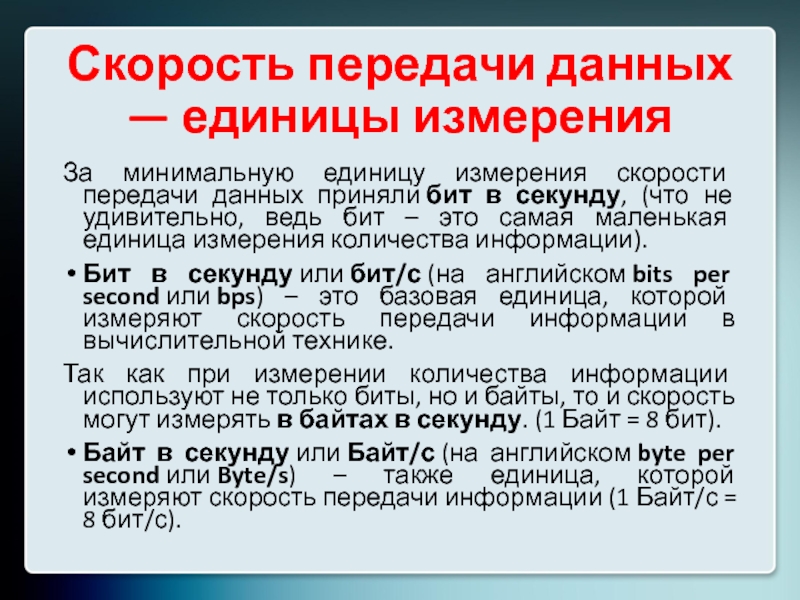

данных приняли бит в секунду, (что не удивительно, ведь бит – это самая маленькая единица измерения количества информации).
Бит в секунду или бит/с (на английском bits per second или bps) – это базовая единица, которой измеряют скорость передачи информации в вычислительной технике.

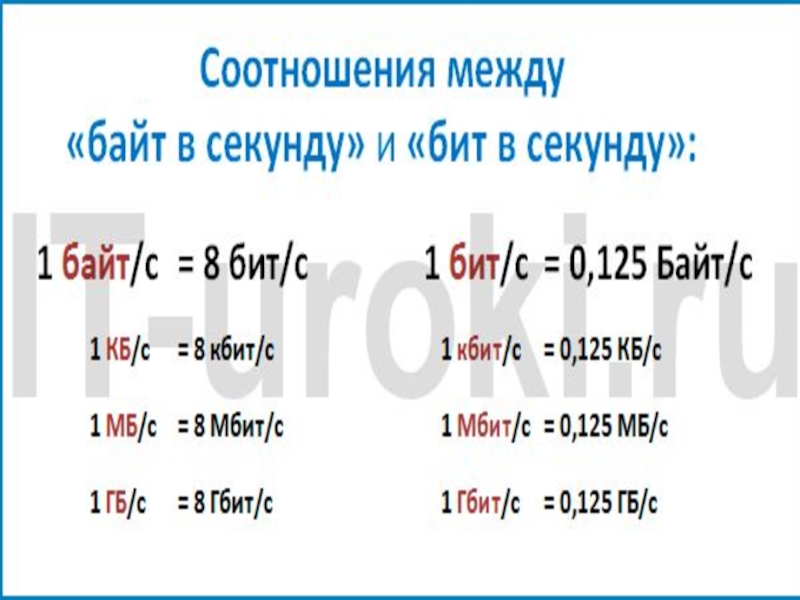

Так как при измерении количества информации используют не только биты, но и байты, то и скорость могут измерять в байтах в секунду. (1 Байт = 8 бит).
Байт в секунду или Байт/с (на английском byte per second или Byte/s) – также единица, которой измеряют скорость передачи информации (1 Байт/с = 8 бит/с).

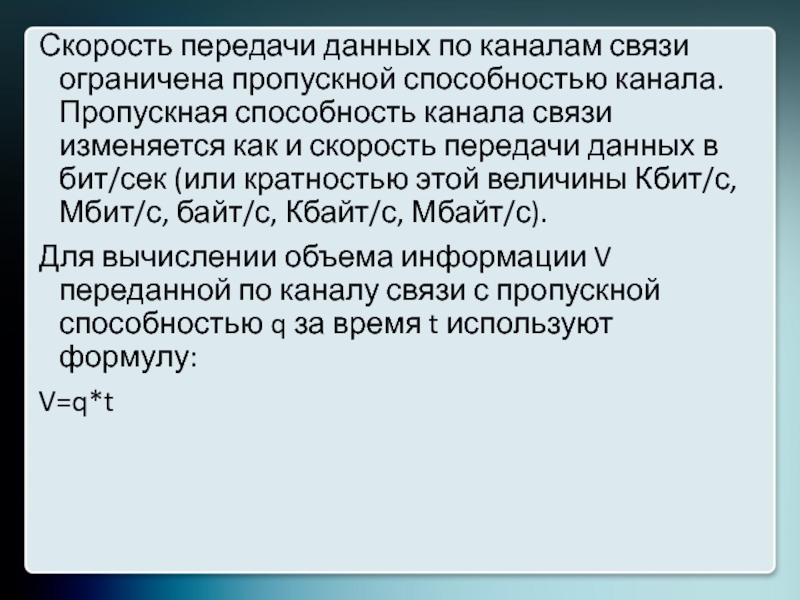

способность канала связи изменяется как и скорость передачи данных в бит/сек (или кратностью этой величины Кбит/с, Мбит/с, байт/с, Кбайт/с, Мбайт/с).
Для вычислении объема информации V переданной по каналу связи с пропускной способностью q за время t используют формулу:
V=q*t

скорость передачи данных через 3G-модем равна 512000 бит/с. Определите на сколько секунд дольше будет скачиваться файл размером 9000 Кбайт через 3G-модем, чем через ADSL-соединение. (Ответ дайте в секундах).
Решение задачи
Объем файла 9000 Кбайт = 9000 * 213 бит.
Определим за какое время скачается файл по ADSL: 1024000 бит/с = 1000*210 бит/с, (9000*213)/(1000*210) = 9*23 = 9*8=72 секунды.
Определим за какое время скачается файл по 3-G: 512000 бит/с = 1000*29 бит/с, (9000*213)/(1000*29) = 9*24 = 9*16=144 секунды.
Найдем разность времени скачивания: 144 - 72 = 72 секунды.

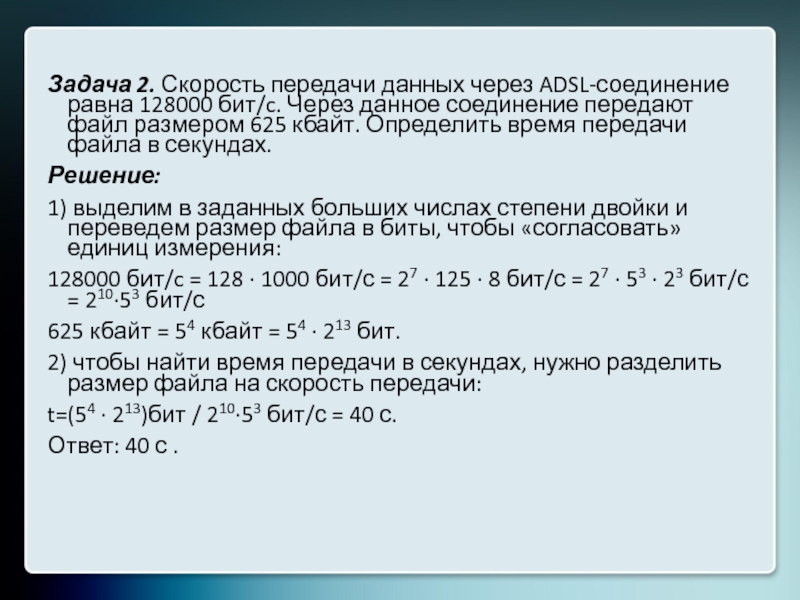

соединение передают файл размером 625 кбайт. Определить время передачи файла в секундах.
Решение:
1) выделим в заданных больших числах степени двойки и переведем размер файла в биты, чтобы «согласовать» единиц измерения:
128000 бит/c = 128 · 1000 бит/с = 27 · 125 · 8 бит/с = 27 · 53 · 23 бит/с = 210·53 бит/с
625 кбайт = 54 кбайт = 54 · 213 бит.
2) чтобы найти время передачи в секундах, нужно разделить размер файла на скорость передачи:
t=(54 · 213)бит / 210·53 бит/с = 40 с.
Ответ: 40 с .

через это соединение заняла 1 минуту. Определить размер файла в килобайтах.
Решение:
1) выделим в заданных больших числах степени двойки; переведем время в секунды (чтобы «согласовать» единицы измерения), а скорость передачи – в кбайты/с, поскольку ответ нужно получить в кбайтах:
1 мин = 60 с = 4 · 15 с = 22 · 15 с
512000 бит/c = 512 · 1000 бит/с = 29 · 125 · 8 бит/с = 29 · 53 · 23 бит/с = 212 · 53 бит/с = 29 · 53 бит/с = (29 · 53) / 210  кбайт/с =  (53 / 2) кбайт/с
2) чтобы найти объем файла, нужно умножить время передачи на скорость передачи:
 Q=q*t = 22 · 15 с *(53 / 2) кбайт/с = 3750 кбайт
Ответ: 3750 кбайт.

Передача файла через данное соединение заняла 5 секунд. Определите размер файла в килобайтах.
