Презентация, доклад на тему Логические функции. Построение логических схем.
Содержание
- 1. Логические функции. Построение логических схем.
- 2. Логическая функция – однозначное соответствие каждой из
- 3. Найти и записать в виде множества все
- 4. 1
- 5. Ответ: F(A, B) = {1000}.
- 6. Слайд 6
- 7. Логический преобразователь – устройство, которое получает сигналы
- 8. Слайд 8
- 9. Логическая схема – схема соединения преобразователей, соответствующих логическим операциям логической функции.
- 10. Построить логическую схему для логической функции
- 11. АВНЕНЕИИЛИF(A, B)
- 12. F(A, B) = А И НЕ В

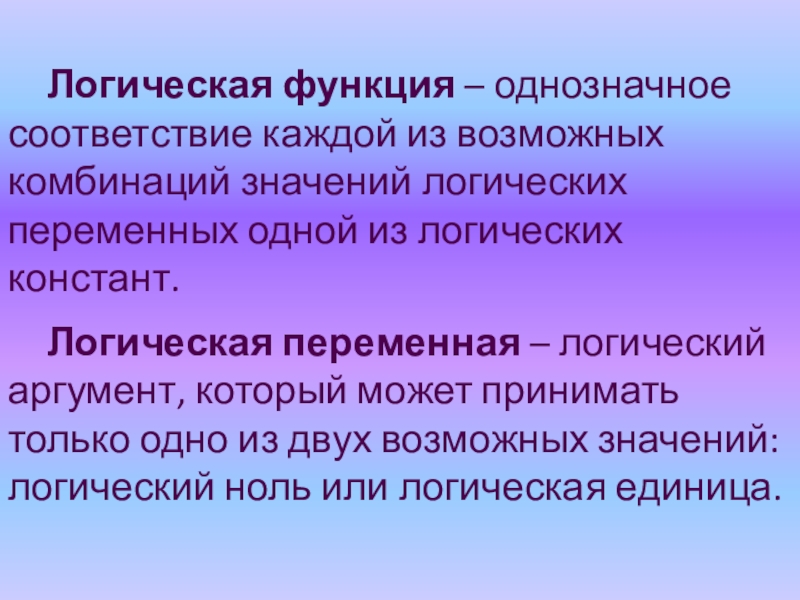

Логическая функция – однозначное соответствие каждой из возможных комбинаций значений логических переменных одной из логических констант.Логическая переменная – логический аргумент, который может принимать только одно из двух возможных значений: логический ноль или логическая единица.
Слайд 2Логическая функция – однозначное соответствие каждой из возможных комбинаций значений логических
переменных одной из логических констант.
Логическая переменная – логический аргумент, который может принимать только одно из двух возможных значений: логический ноль или логическая единица.

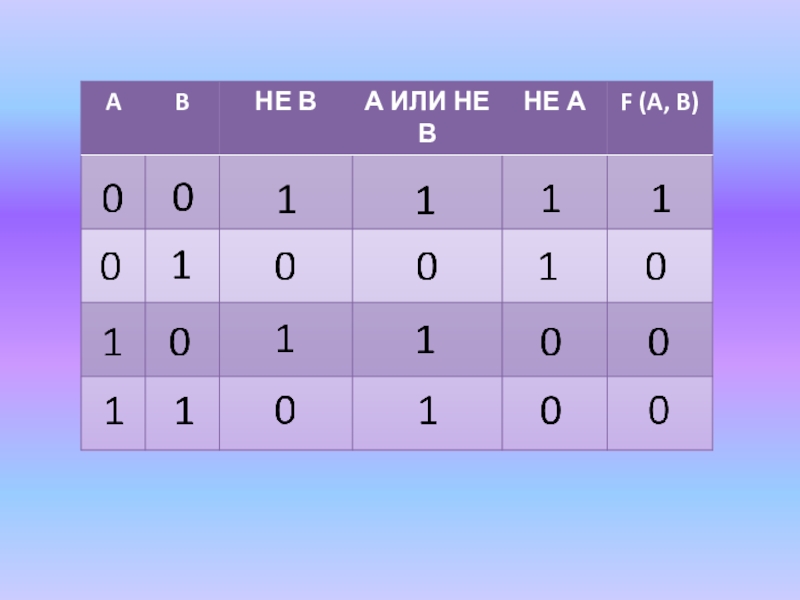

Слайд 3Найти и записать в виде множества все возможные значения логической функции
F(A)=НЕ А И (А ИЛИ НЕ В)
1. НЕ В
2. А ИЛИ НЕ В
3. НЕ А
4. НЕ А И (А ИЛИ НЕ В)

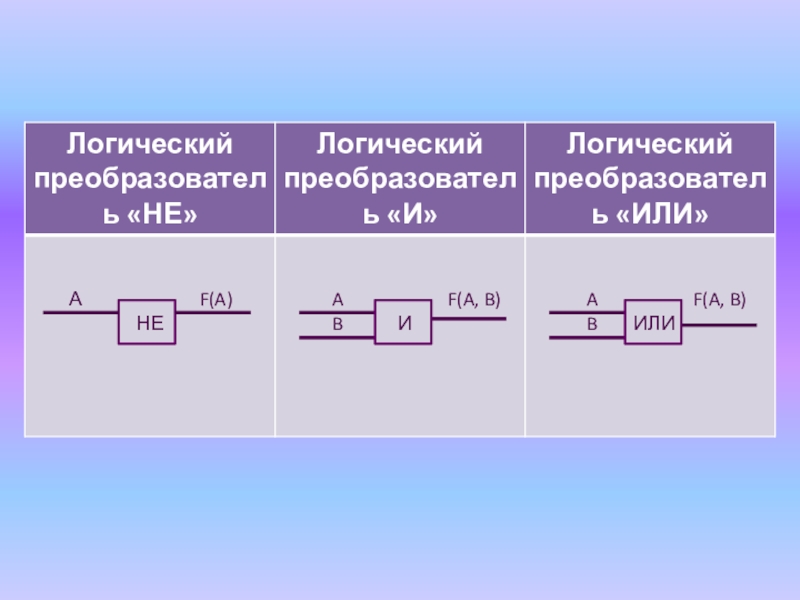

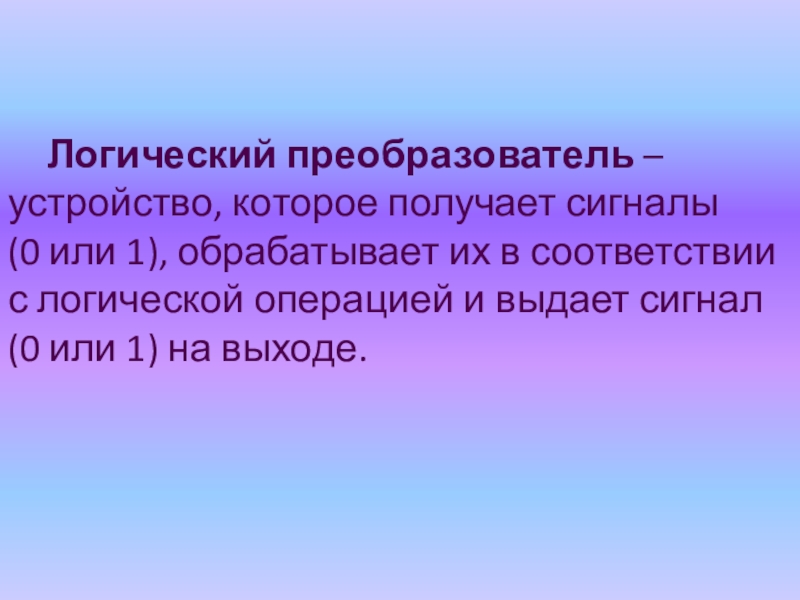

Слайд 7Логический преобразователь – устройство, которое получает сигналы
(0 или 1), обрабатывает
их в соответствии с логической операцией и выдает сигнал
(0 или 1) на выходе.
(0 или 1) на выходе.

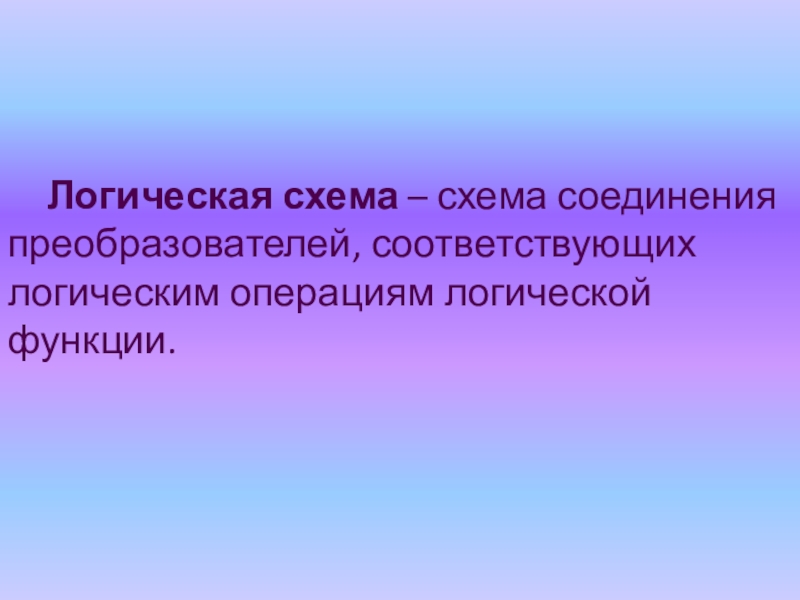

Слайд 9Логическая схема – схема соединения преобразователей, соответствующих логическим операциям логической функции.

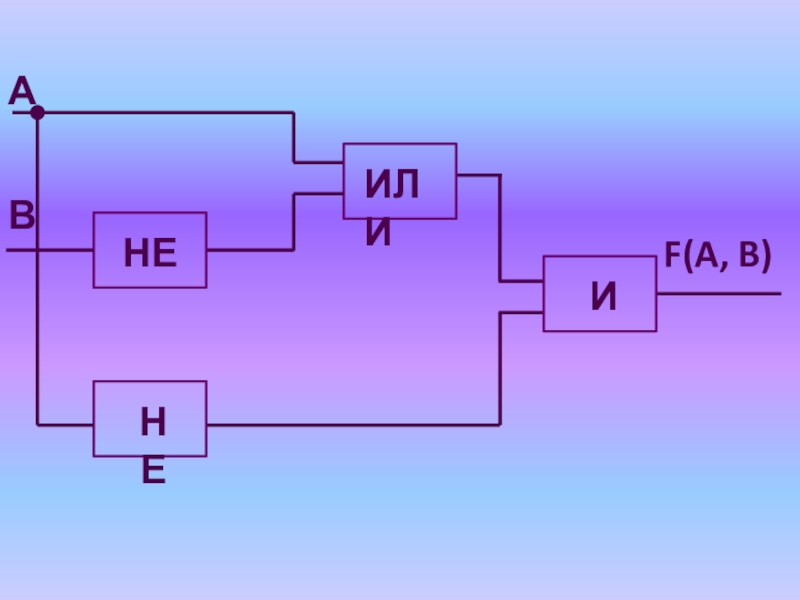

Слайд 10Построить логическую схему для логической функции
F(A)=НЕ
А И (А ИЛИ НЕ В).
1. НЕ В
2. А ИЛИ НЕ В
3. НЕ А
4. НЕ А И (А ИЛИ НЕ В)
