Презентация, доклад на тему Логические элементы
Содержание
- 1. Логические элементы
- 2. Логические элементы
- 3. Логический элемент – это устройство, которое после обработки двоичных сигналов выдаёт значение одной из логических операций.КонъюнкторДизъюнкторИнверторИИЛИНЕ
- 4. Конъюнктор – логический элемент И, реализующий операцию
- 5. Дизъюнктор – логический элемент ИЛИ, реализующий операцию
- 6. Инвертор – логический элемент НЕ, реализующий операцию
- 7. Решение. Все возможные комбинации сигналов на входах
- 8. Решение. Все возможные комбинации сигналов на входах
- 9. Решение. Все возможные комбинации сигналов на входах

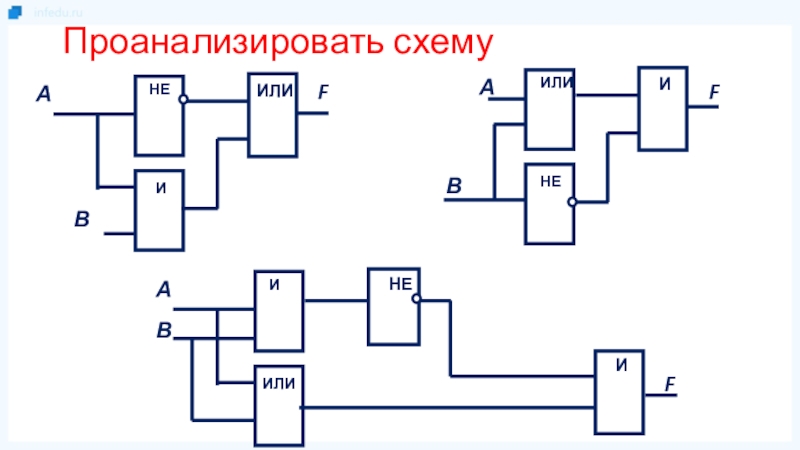

- 10. Проанализировать схемуВ ИЛИ FА НЕИВ И FА ИЛИНЕВ НЕА ИИЛИИ F
- 11. Построить схему в Начало электроникиНЕ
Слайд 3Логический элемент – это устройство, которое после обработки двоичных сигналов выдаёт
Конъюнктор
Дизъюнктор
Инвертор
И
ИЛИ
НЕ
Слайд 4Конъюнктор – логический элемент И, реализующий операцию логического умножения
0011
0101
0001
Единица на выходе
И

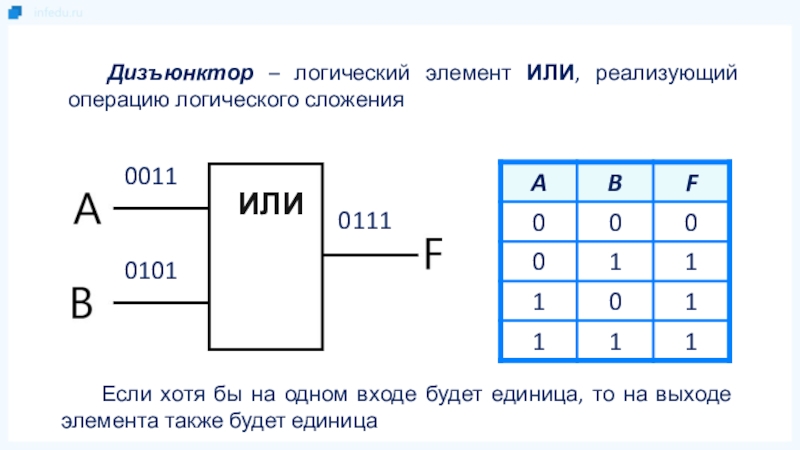

Слайд 5Дизъюнктор – логический элемент ИЛИ, реализующий операцию логического сложения
0011
0101
0111
Если хотя бы
ИЛИ

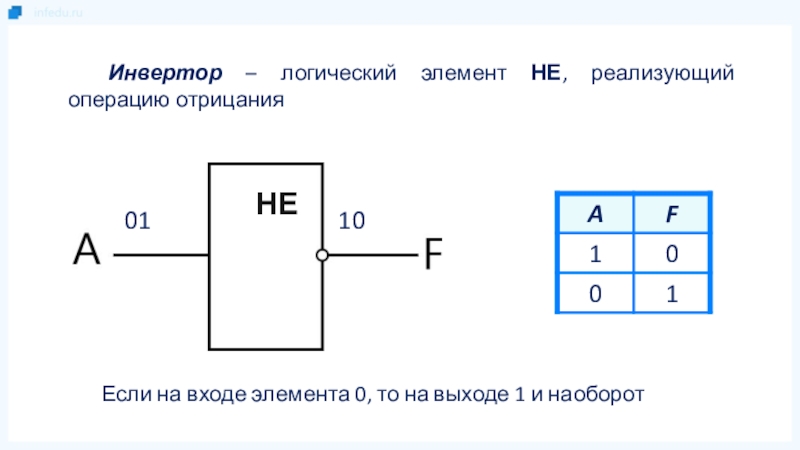

Слайд 6Инвертор – логический элемент НЕ, реализующий операцию отрицания
01
10
Если на входе элемента
НЕ
Слайд 7Решение. Все возможные комбинации сигналов на входах А и В внесём
Какой сигнал должен быть на выходе при каждом возможном наборе сигналов на входах?
Анализ электронной схемы 1
В инвертор поступает сигнал от входа В.
В конъюнктор поступают сигналы от входа А и от инвертора. Таким образом, F = A & B.
НЕ
Слайд 8Решение. Все возможные комбинации сигналов на входах А и В внесём
Какой сигнал должен быть на выходе при каждом возможном наборе сигналов на входах?
Анализ электронной схемы 2
Сигналы от входов А и В проходят через инверторы.
В дизъюнктор поступают сигналы от этих инверторов. Таким образом, F = A V B.
НЕ
НЕ
Слайд 9Решение. Все возможные комбинации сигналов на входах А и В внесём
Какой сигнал должен быть на выходе при каждом возможном наборе сигналов на входах?
Анализ электронной схемы 3
1100
В 0101
И
0100 F
0111
Сигнал А идет на инвертор и на вход дизъюнктора, на другой вход которого также поступает сигнал В. В конъюнктор поступают сигналы от инвертора и дизъюнктора. Таким образом, F = A&(A V B).
А 0011
ИЛИ
НЕ
