Презентация, доклад на тему Использование информационных технологий при моделировании электрических схем

созданная компанией National Instruments Electronics Workbench Group.

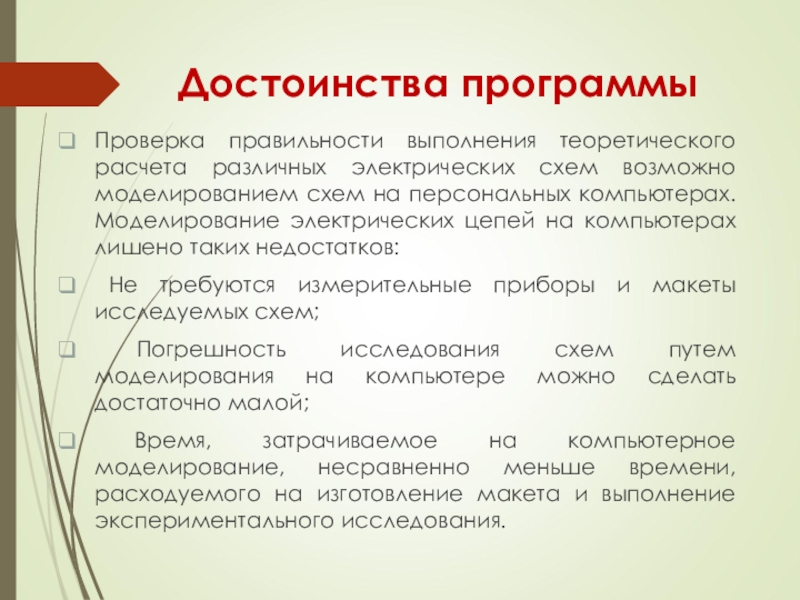

схем на персональных компьютерах. Моделирование электрических цепей на компьютерах лишено таких недостатков:
Не требуются измерительные приборы и макеты исследуемых схем;
Погрешность исследования схем путем моделирования на компьютере можно сделать достаточно малой;
Время, затрачиваемое на компьютерное моделирование, несравненно меньше времени, расходуемого на изготовление макета и выполнение экспериментального исследования.

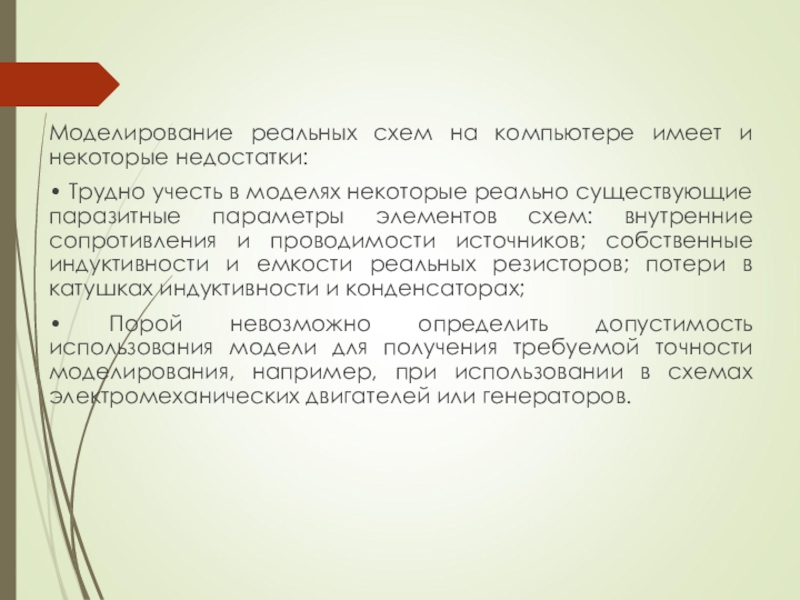

учесть в моделях некоторые реально существующие паразитные параметры элементов схем: внутренние сопротивления и проводимости источников; собственные индуктивности и емкости реальных резисторов; потери в катушках индуктивности и конденсаторах;
• Порой невозможно определить допустимость использования модели для получения требуемой точности моделирования, например, при использовании в схемах электромеханических двигателей или генераторов.

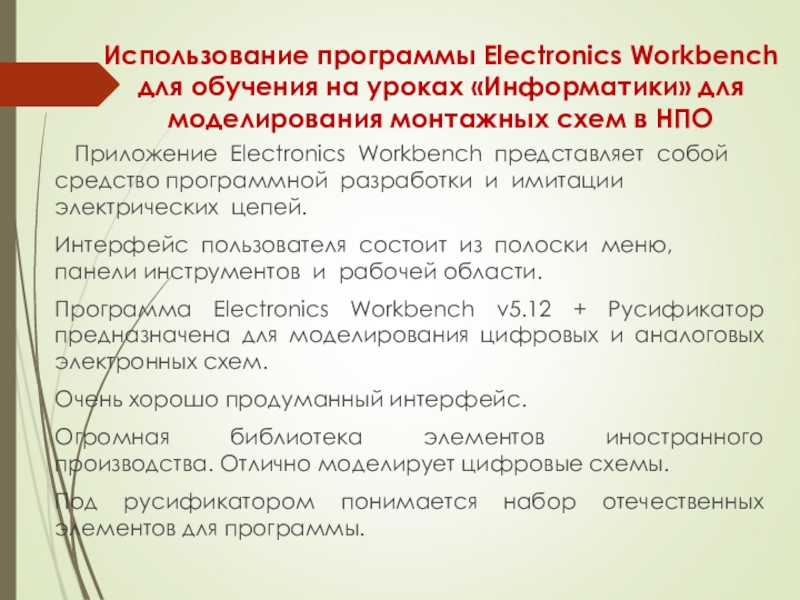

монтажных схем в НПО

Приложение Electronics Workbench представляет собой средство программной разработки и имитации электрических цепей.
Интерфейс пользователя состоит из полоски меню, панели инструментов и рабочей области.
Программа Electronics Workbench v5.12 + Русификатор предназначена для моделирования цифровых и аналоговых электронных схем.
Очень хорошо продуманный интерфейс.
Огромная библиотека элементов иностранного производства. Отлично моделирует цифровые схемы.
Под русификатором понимается набор отечественных элементов для программы.

недоступные для непосредственного восприятия (очень большие и очень маленькие объекты, очень быстрые и очень медленные процессы и др.). Наглядные модели часто используются в процессе обучения. В курсе радиомонтажа в колледже используют программу Electronics Workbench, позволяющую проверить работоспособность созданных студентами схем.

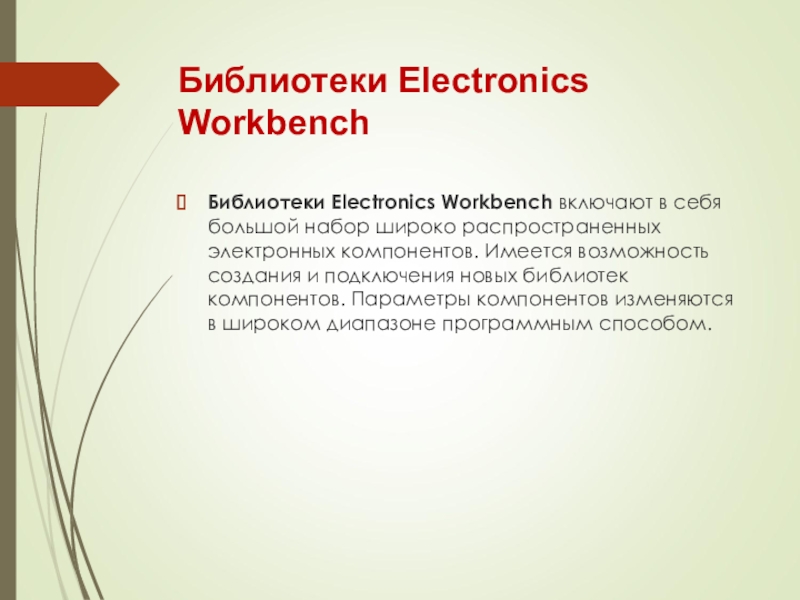

электронных компонентов. Имеется возможность создания и подключения новых библиотек компонентов. Параметры компонентов изменяются в широком диапазоне программным способом.

усилители
Цифровые микросхемы

преобразователь

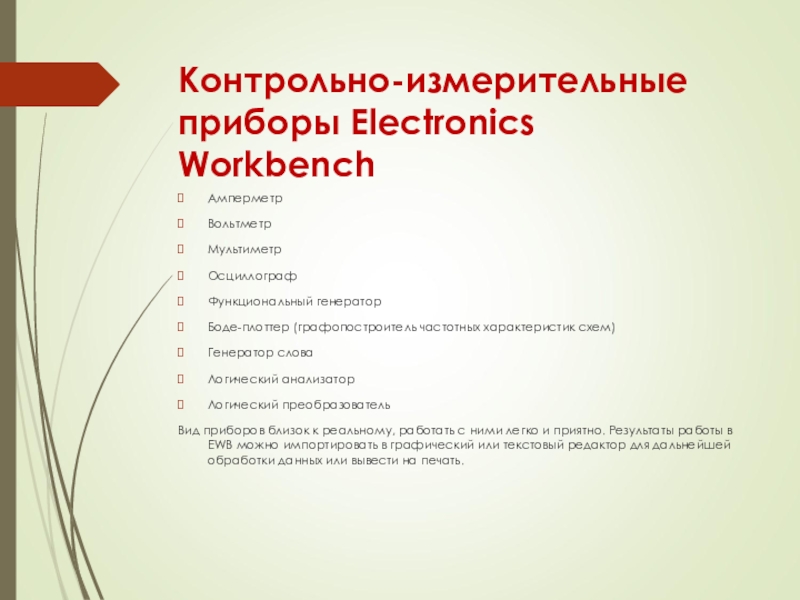

Вид приборов близок к реальному, работать с ними легко и приятно. Результаты работы в EWB можно импортировать в графический или текстовый редактор для дальнейшей обработки данных или вывести на печать.

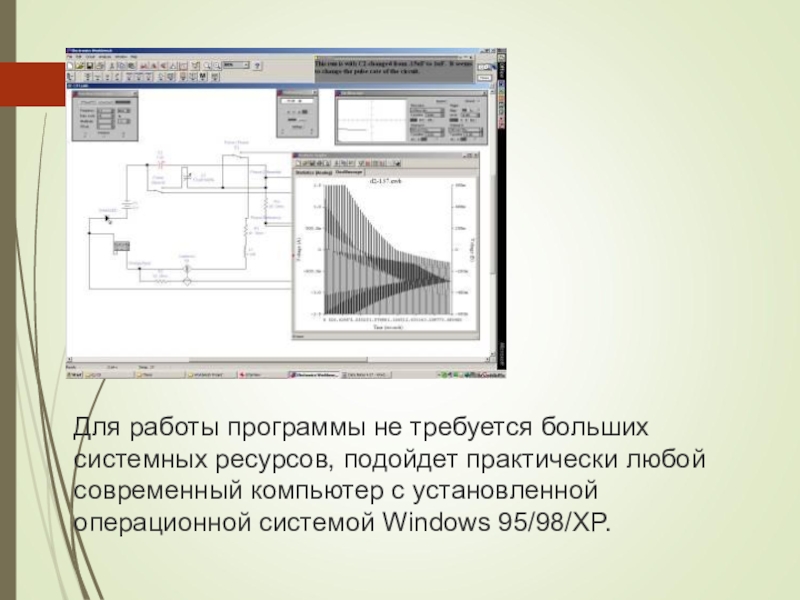

современный компьютер с установленной операционной системой Windows 95/98/XP.
