Презентация, доклад на тему : Как устроена компьютерная сеть.

Communicato – связь) – обмен информацияей на расстоянии с помощью средств связи.

Компьютерные телекоммуникации – обмен информацией на расстоянии с помощью компьютера.

Компьютерная (электронная) сеть – это система обменом информацией между различными компьютерами.

Политаева Наталья Владимировна.

средств
(накопителей, принтеров, модемов . . .)
оперативный обмен данными
информационная система
учреждения (предприятия)

Назначение

Организация

одноранговая сеть

сеть с выделенным сервером

Локальные сети

Глобальные сети

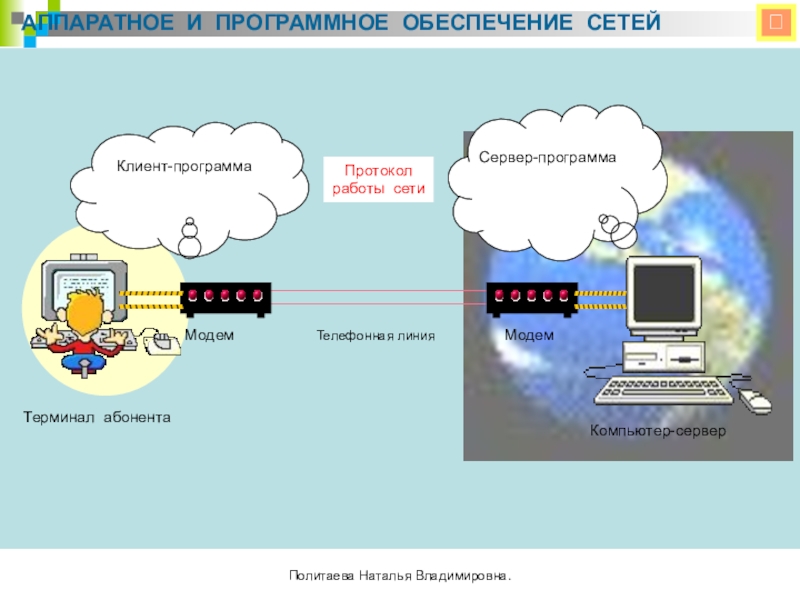

Технические средства

Компьютер - сервер

Терминал
абонента

Модем

Линия связи

ИНТЕРНЕТ: информационные услуги

Электронная
п о ч т а

World Wide Web

Другие службы
ИНТЕРНЕТа

телеконференции
файловые архивы
базы данных
chat (прямое общение)
интернет – телефония
поисковые службы

Web - страница

Web - сайт

Почтовый сервер

П о ч т о в а я
программа (клиент)

Почтовый ящик

Электронное
п и с ь м о

Политаева Наталья Владимировна.

передачи информации

Локальная сеть (в пределах помещения, предприятия) дает возможность пользователям не только быстро обмениваться информацией, но и более эффективно использовать ресурсы объединенных в сеть компьютеров: внешнюю память, устройство печати, сканер и другие технические устройства, а также программное обеспечение.

Линия передачи данных

Локальные сети

Глобальные сети

Глобальные сети связывают между собой многие локальные сети, а также автономные компьютеры пользователей. Размеры глобальных сетей не ограничены. Существуют корпоративные, национальные и международные глобальные сети.

Политаева Наталья Владимировна.

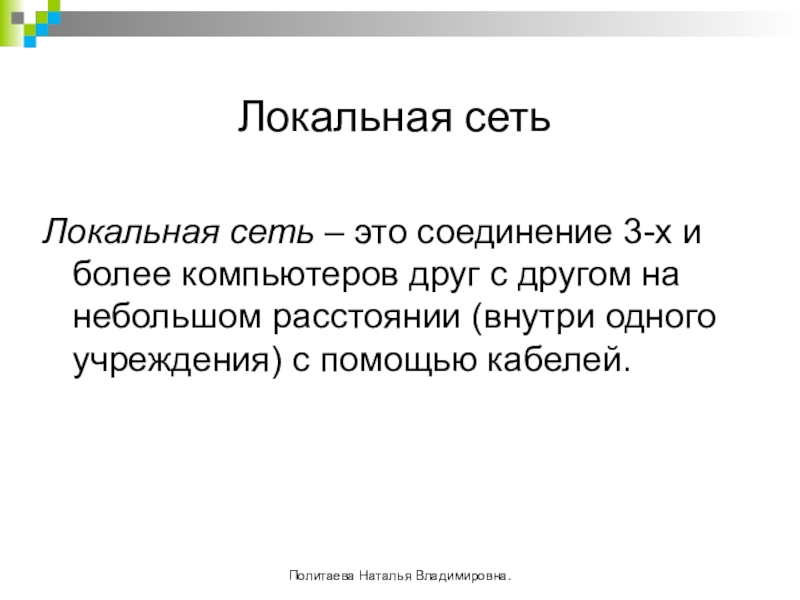

с другом на небольшом расстоянии (внутри одного учреждения) с помощью кабелей.

Политаева Наталья Владимировна.

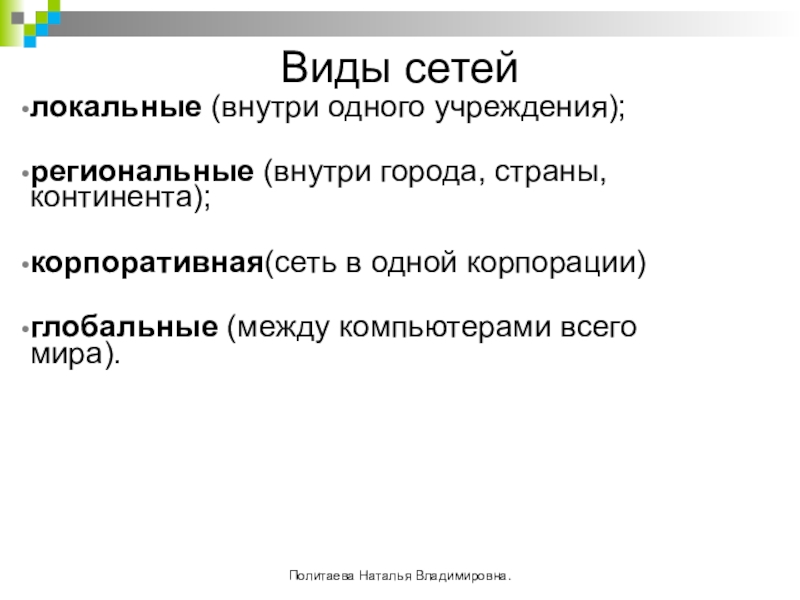

корпорации)

глобальные (между компьютерами всего мира).

Политаева Наталья Владимировна.

компьютеры называются
Рабочими станциями, клиентами или абонентами сети. Такая сеть называется клиент – сервер.
Одноранговая сеть – сеть, в которой нет специального сервера.

Политаева Наталья Владимировна.

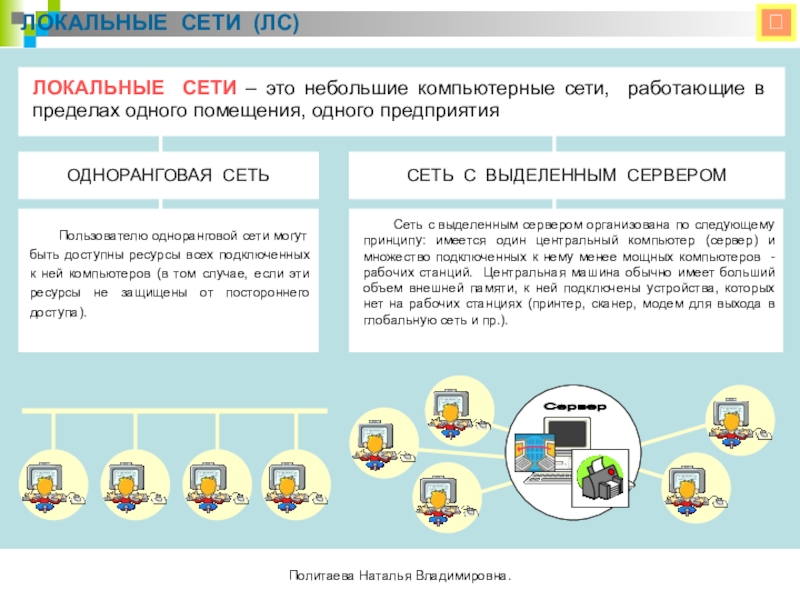

пределах одного помещения, одного предприятия

Пользователю одноранговой сети могут быть доступны ресурсы всех подключенных к ней компьютеров (в том случае, если эти ресурсы не защищены от постороннего доступа).

Сеть с выделенным сервером организована по следующему принципу: имеется один центральный компьютер (сервер) и множество подключенных к нему менее мощных компьютеров - рабочих станций. Центральная машина обычно имеет больший объем внешней памяти, к ней подключены устройства, которых нет на рабочих станциях (принтер, сканер, модем для выхода в глобальную сеть и пр.).

ОДНОРАНГОВАЯ СЕТЬ

СЕТЬ С ВЫДЕЛЕННЫМ СЕРВЕРОМ

Политаева Наталья Владимировна.

отдельных компьютеров, находящихся на больших расстояниях друг от друга.

INTERNET

Архитектура глобальной сети

Региональная сеть

Отраслевая
(корпоративная)
сеть

узел 2

узел1

ШЛЮЗ

Политаева Наталья Владимировна.

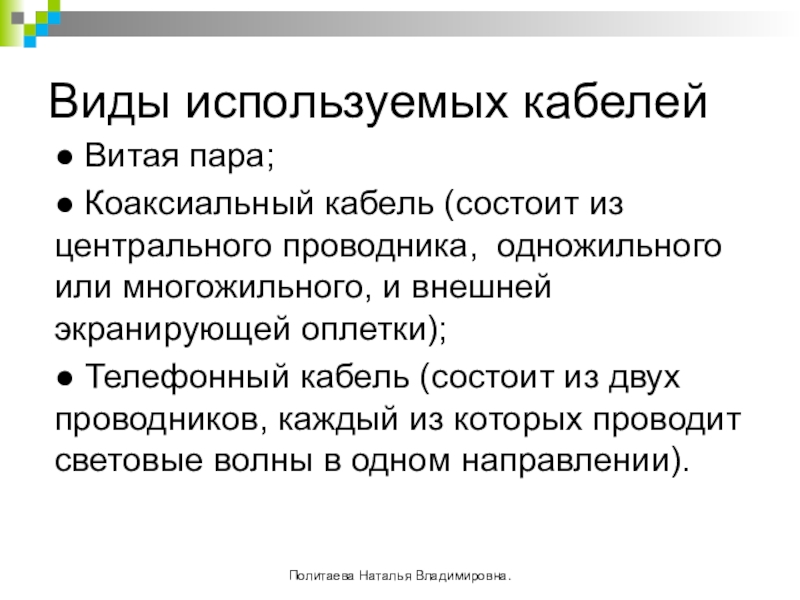

одножильного или многожильного, и внешней экранирующей оплетки);
● Телефонный кабель (состоит из двух проводников, каждый из которых проводит световые волны в одном направлении).

Политаева Наталья Владимировна.

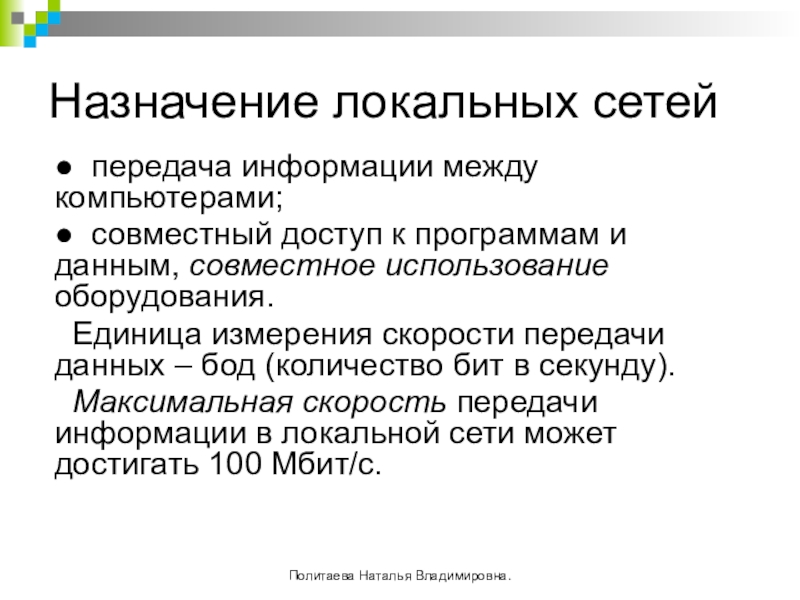

и данным, совместное использование оборудования.
Единица измерения скорости передачи данных – бод (количество бит в секунду).
Максимальная скорость передачи информации в локальной сети может достигать 100 Мбит/с.

Политаева Наталья Владимировна.

соединительные кабели;
● сетевое программное обеспечение.

Политаева Наталья Владимировна.

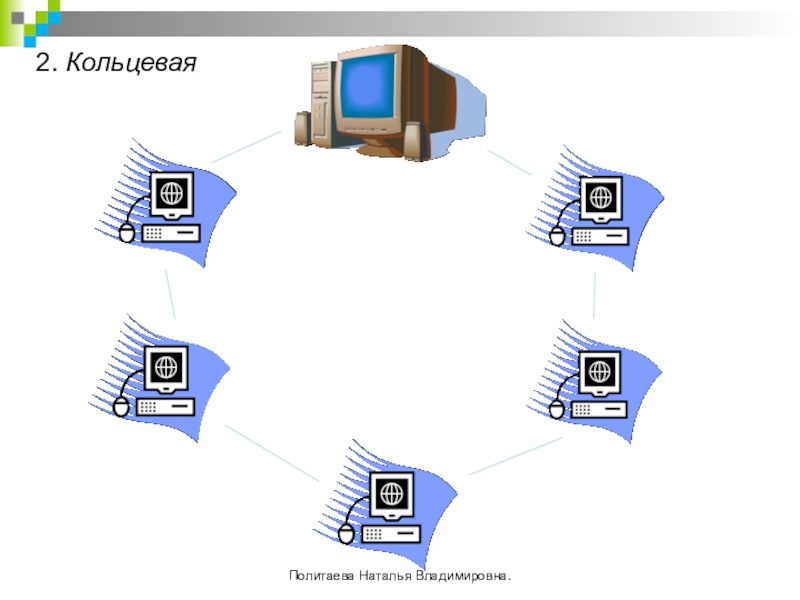

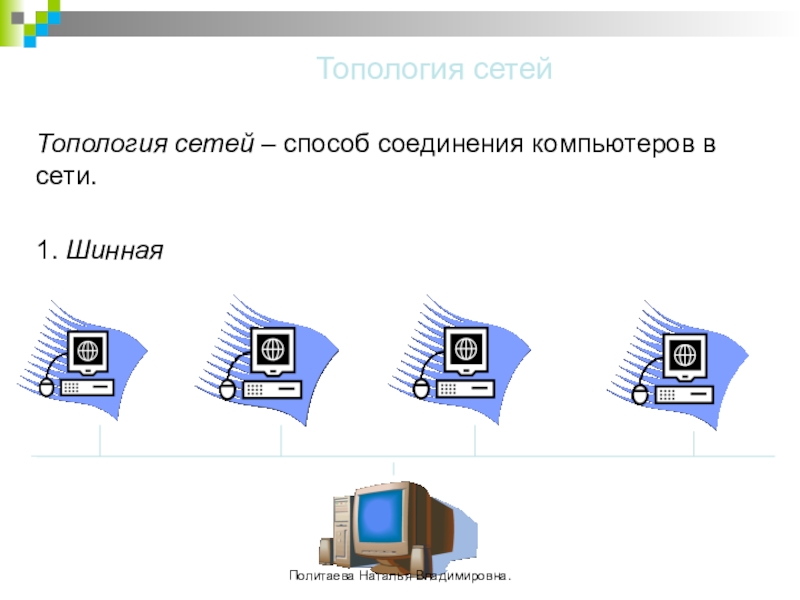

компьютеров в локальной сети называется топологией сети. Вариант соединения компьютеров, когда кабель проходит от одного компьютера к другому, последовательно соединяя компьютеры и периферийные устройства между собой, называется ЛИНЕЙНАЯ ШИНА. Если к каждому компьютеру подходит отдельный кабель из одного центрального узла, то реализуется локальная сеть типа ЗВЕЗДА. Обычно при такой схеме соединения центральным узлом является более мощный компьютер.

Звезда

Топология сети

Линейная шина

Политаева Наталья Владимировна.

Владимировна.

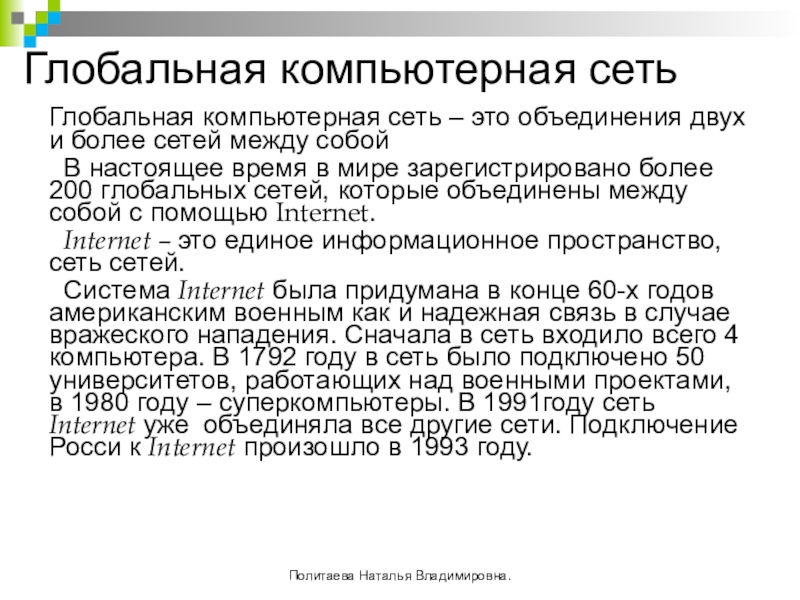

сетей между собой
В настоящее время в мире зарегистрировано более 200 глобальных сетей, которые объединены между собой с помощью Internet.
Internet – это единое информационное пространство, сеть сетей.
Система Internet была придумана в конце 60-х годов американским военным как и надежная связь в случае вражеского нападения. Сначала в сеть входило всего 4 компьютера. В 1792 году в сеть было подключено 50 университетов, работающих над военными проектами, в 1980 году – суперкомпьютеры. В 1991году сеть Internet уже объединяла все другие сети. Подключение Росси к Internet произошло в 1993 году.

Политаева Наталья Владимировна.

высокая производительность
большой объем внешней памяти
постоянно включен для работы в сети

МОДЕМ - это устройство согласования цифрового сигнала с аналоговой (телефонной) линией связи (модуляция-демодуляция)
1200 бит/сек . . . 56 Кбит/сек

ЛИНИИ СВЯЗИ

Телефонные линии

Оптико-волоконные

коммутируемые

выделенные

радиорелейные

спутниковые

Беспроводные

Политаева Наталья Владимировна.

– программы

РЕЖИМЫ РАБОТЫ КЛИЕНТ – ПРОГРАММЫ ЭЛЕКТРОННОЙ ПОЧТЫ
Настройка (установка необходимых параметров для правильной работы модема и почтовой программы во время подключения абонента к сети)
Просмотр почтового ящика (сортировка, выбор писем для просмотра)
Визуальный просмотр писем (удаление, переписывание в файл, пересылка другому адресату, печать на принтере)
Подготовка / редактирование писем в специальном рабочем поле – бланке письма с помощью встроенного текстового редактора
Отправка электронной корреспонденции

Политаева Наталья Владимировна.

президента, директора или главного инженера. Она функционирует благодаря наличию определенных стандартов взаимодействия компьютеров и установленных на них программ.

Политаева Наталья Владимировна.

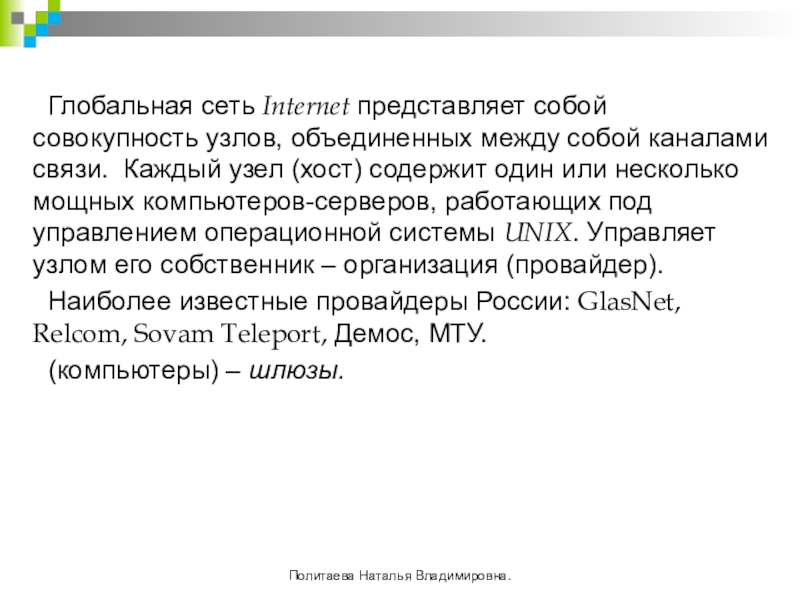

каналами связи. Каждый узел (хост) содержит один или несколько мощных компьютеров-серверов, работающих под управлением операционной системы UNIX. Управляет узлом его собственник – организация (провайдер).
Наиболее известные провайдеры России: GlasNet, Relcom, Sovam Teleport, Демос, МТУ.
(компьютеры) – шлюзы.

Политаева Наталья Владимировна.

России национальными провайдерами являются GlasNet, Relcom, Демос. Скорость передачи информации между ними составляет около несколько Мбит/с.
К первичным провайдерам подключается вторичные провайдеры. Скорость передачи между вторичными провайдерами составляет десятки-сотни Кбит/с.
Протокол – это правила передачи информации в сети.
Internet объединяет сети, работающие по разным правилам (протоколам). Для согласования этих правил служат специальные устройства

Политаева Наталья Владимировна.

TCP (Transmission Control Protocol) - транспортный протокол (управляет передачей данных). IP (Internet Protocol) – протокол маршрутизации (доставляет информацию по назначению).
● прикладные, отвечающие за работу специализированных служб Internet (http – протокол передачи гипертекстовых сообщений, ftp – протокол передачи файлов, telnet – протокол удаленного доступа и пр.)

Политаева Наталья Владимировна.

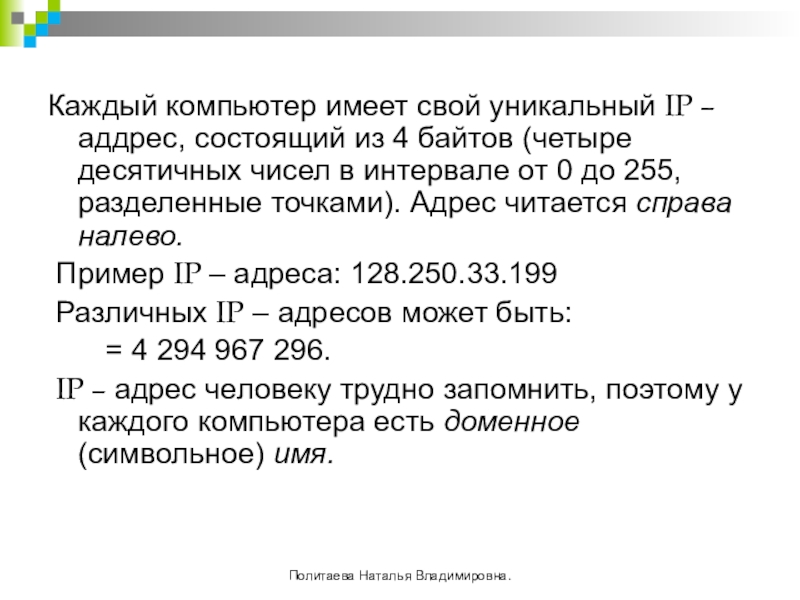

байтов (четыре десятичных чисел в интервале от 0 до 255,разделенные точками). Адрес читается справа налево.
Пример IP – адреса: 128.250.33.199
Различных IP – адресов может быть:
= 4 294 967 296.
IP – адрес человеку трудно запомнить, поэтому у каждого компьютера есть доменное (символьное) имя.

Политаева Наталья Владимировна.

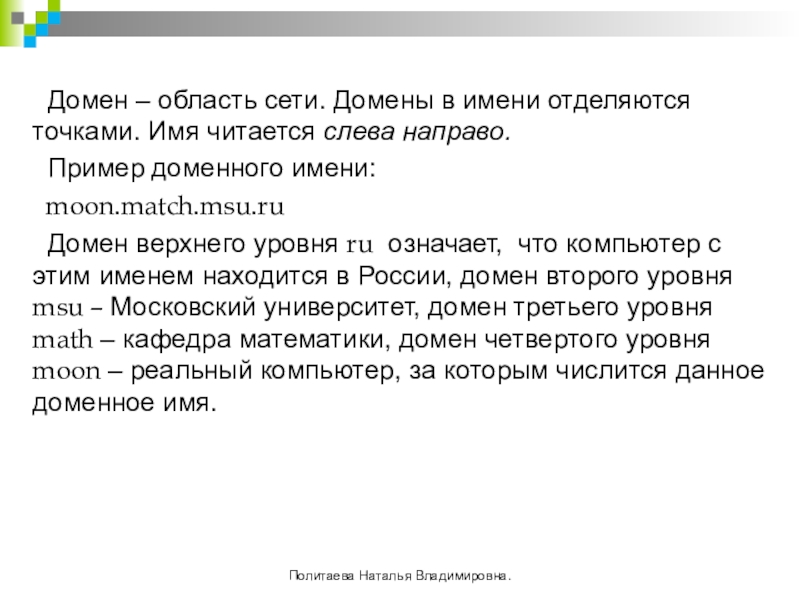

читается слева направо.
Пример доменного имени:
moon.match.msu.ru
Домен верхнего уровня ru означает, что компьютер с этим именем находится в России, домен второго уровня msu – Московский университет, домен третьего уровня math – кафедра математики, домен четвертого уровня moon – реальный компьютер, за которым числится данное доменное имя.

Политаева Наталья Владимировна.

2-4.
Примеры доменов:
географические:
● us – США;
● uk – Великобритания;
● fr – Франция;
● de – Германия;
● ru – Россия;
● ua – Украина.

Политаева Наталья Владимировна.

– коммерческие;
● edu – учебные;
● net – сетевые;
● org – организационные;
● int – международные.

Политаева Наталья Владимировна.

центр InterNIC.
Серьезной проблемой при работе в сети является защиты информации от несанкционированного доступа. По этой причине локальные сети банков и оборонных предприятий защищают от проникновений в них со стороны internet. Для этих целей используют брандмауэр.

Политаева Наталья Владимировна.

документам особого рода, которые называются Web-документами или, упрощенно, Web-страницами. Web-страница — это электронный документ, в котором кроме текста содержатся специальные команды форматирования, а также встроенные объекты (рисунки, аудио- и видеоклипы и др.).
Просматривают Web-страницы с помощью специальных программ, называемых браузерами, так что браузер — это не просто клиент WWW, служащий для взаимодействия с удаленными Web-серверами, это еще и средство просмотра Web-документов.
Web-страницы имеют не абсолютное, а относительное форматирование.

Политаева Наталья Владимировна.

доступ (вход) в защищаемую сеть. Межсетевой экран контролирует все информационные потоки между этими двумя сетями, анализируя, пропустить поступающую извне информацию или нет. Брандмауэр фиксирует все «незаконные» попытки доступа к информации и сигнализирует о ситуациях, требующих немедленной реакции (поднимает тревогу).

Политаева Наталья Владимировна.

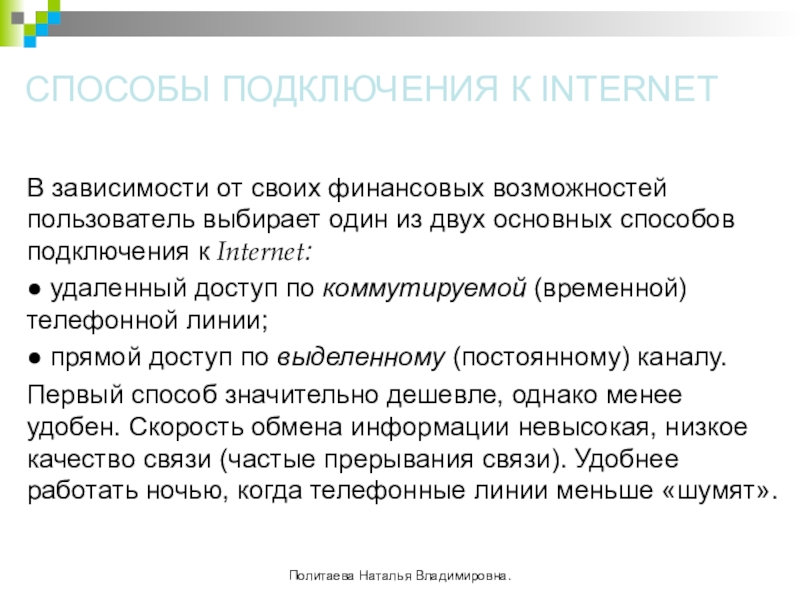

один из двух основных способов подключения к Internet:
● удаленный доступ по коммутируемой (временной) телефонной линии;
● прямой доступ по выделенному (постоянному) каналу.
Первый способ значительно дешевле, однако менее удобен. Скорость обмена информации невысокая, низкое качество связи (частые прерывания связи). Удобнее работать ночью, когда телефонные линии меньше «шумят».

Политаева Наталья Владимировна.

или состоятельными пользователями. В качестве выделенных каналов могут использоваться коаксиальные и оптические кабели, радиорелейные линии, спутниковая связь.

Политаева Наталья Владимировна.

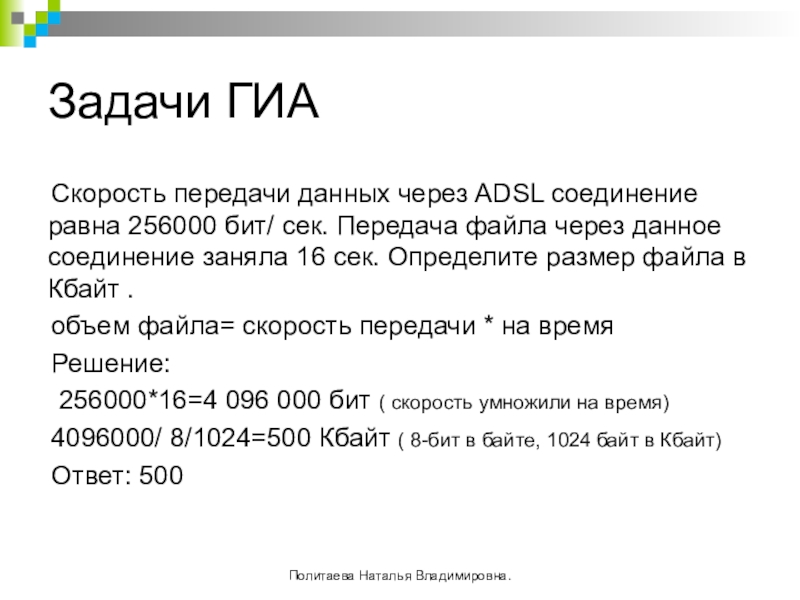

Передача файла через данное соединение заняла 16 сек. Определите размер файла в Кбайт .
объем файла= скорость передачи * на время
Решение:
256000*16=4 096 000 бит ( скорость умножили на время)
4096000/ 8/1024=500 Кбайт ( 8-бит в байте, 1024 байт в Кбайт)
Ответ: 500

Политаева Наталья Владимировна.

было предано 500 Кбайт. Сколько потребовалось секунд для передачи файла. В ответе укажите число- длительность передачи в секундах.

Политаева Наталья Владимировна.
