Презентация, доклад на тему Талдаудың физика-химиялық әдістері пәні бойынша Газ хроматографиясы тақырыбына презентация

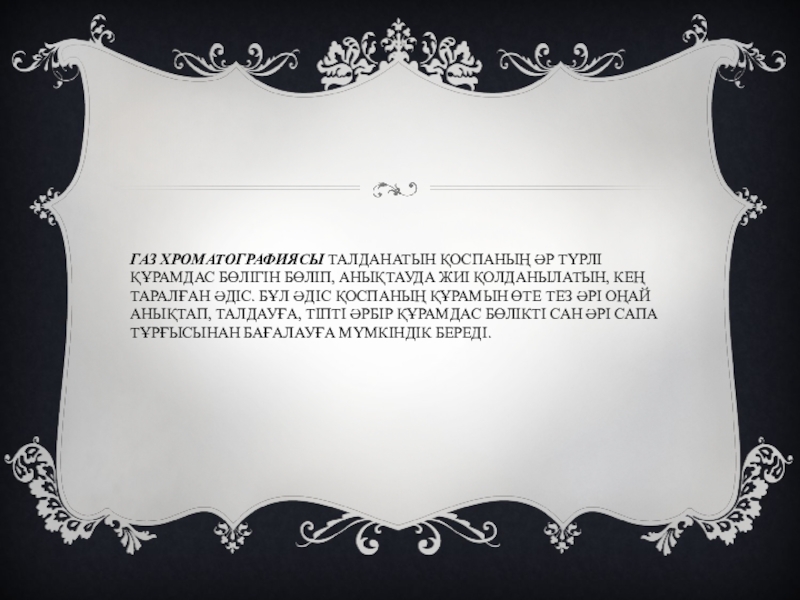

қолданылАТЫН, кең таралған әдіс. Бұл әдіс қоспаның құрамын өте тез әрі оңай анықтап, талдауға, тіпті әрбір құрамдас бөлікті сан әрі сапа тұрғысынан бағалауға мүмкіндік береді.

жабылған қозғалыссыз сұйықтық

— сынаманы енгізу құрылғысы;  4 — термостаттағы хроматографиялық колонка;
 5 — детектор;  6 — электронды күшейткіш;  7 — тіркегіш(өзі жазушы, компьютер);  8 — есептегіш.

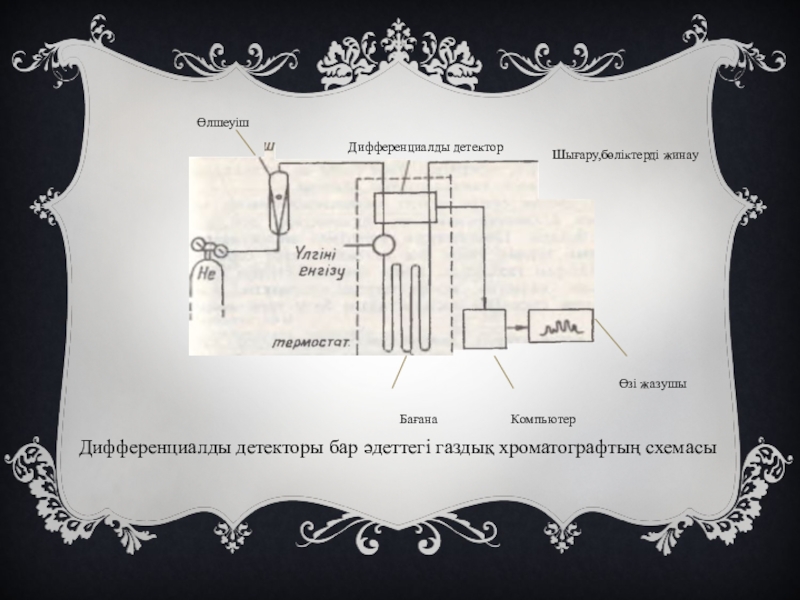

Газ хроматографиясының схемасы

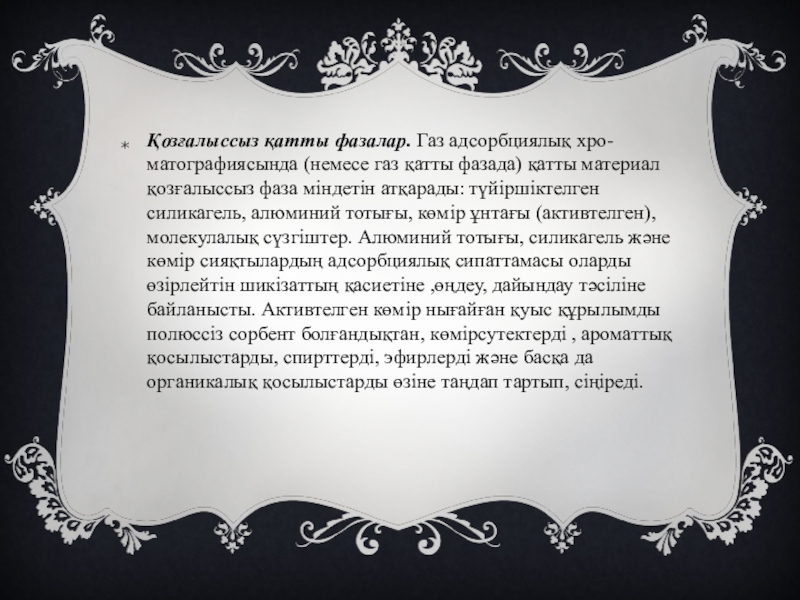

фазада) қатты материал қозғалыссыз фаза міндетін атқарады: түйіршіктелген силикагель, алюминий тотығы, көмір ұнтағы (активтелген), молекулалық сүзгіштер. Алюминий тотығы, силикагель және көмір сияқтылардың адсорбциялық сипаттамасы оларды өзірлейтін шикізаттың қасиетіне ,өңдеу, дайындау тәсіліне байланысты. Активтелген көмір нығайған қуыс құрылымды полюссіз сорбент болғандықтан, көмірсутектерді , ароматтық қосылыстарды, спирттерді, эфирлерді және басқа да органикалық қосылыстарды өзіне таңдап тартып, сіңіреді.

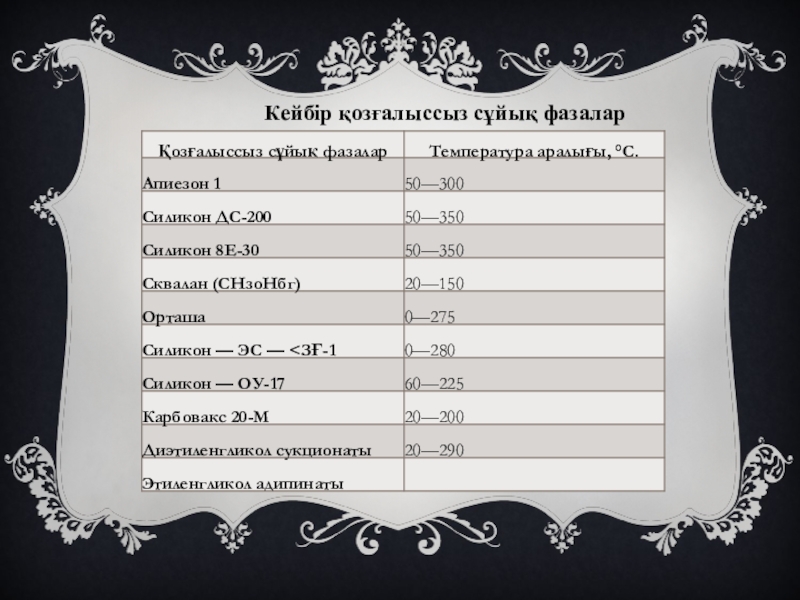

сұйық болып табылады. Мұндай талапқа сәйкес болатын сұйықтардың көптеген түрі белгілі. Бұларды қасиеті және ұшу сиякты белгілі сипаты бойынша таңдап алады. Талданатын қүрамдас бөлік бұл сұйықта ешбір өзгеріссіз еруі керек, онсыз бөлінуге жұмсалатын уақыт жетпей қалады.Қозғалыссыз сұйық фаза материалдарының басым көпшілігі балауыз, каучук немесе шыны сияқты масса болып келеді

Ал бөлме температурасында оның көлемін 1 мл дейін көбейтуге болады. Сынаманы шүмек, не шприц арқылы енгізеді. Ол үшін енгізілетін үлгі мөлшерін өлшеп, реттеп беруге болады. Мұндай инемен газ не төменгі түтқырлықтағы сұйықтарды енгізеді.

Үлгіні енгізу

Шығару

Газ күйіндегі сынаманы енгізу

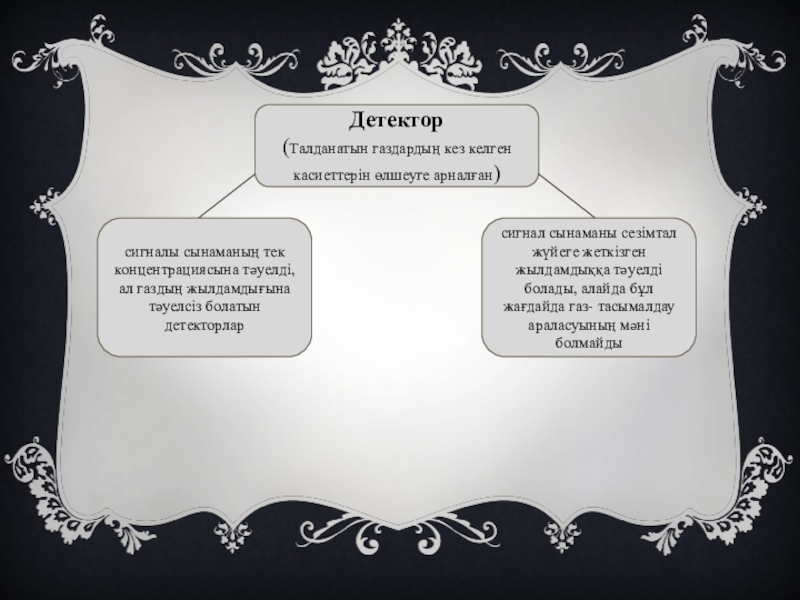

тәуелді, ал газдың жылдамдығына тәуелсіз болатын детекторлар

сигнал сынаманы сезімтал жүйеге жеткізген жылдамдыққа тәуелді болады, алайда бұл жағдайда газ- тасымалдау араласуының мәні болмайды

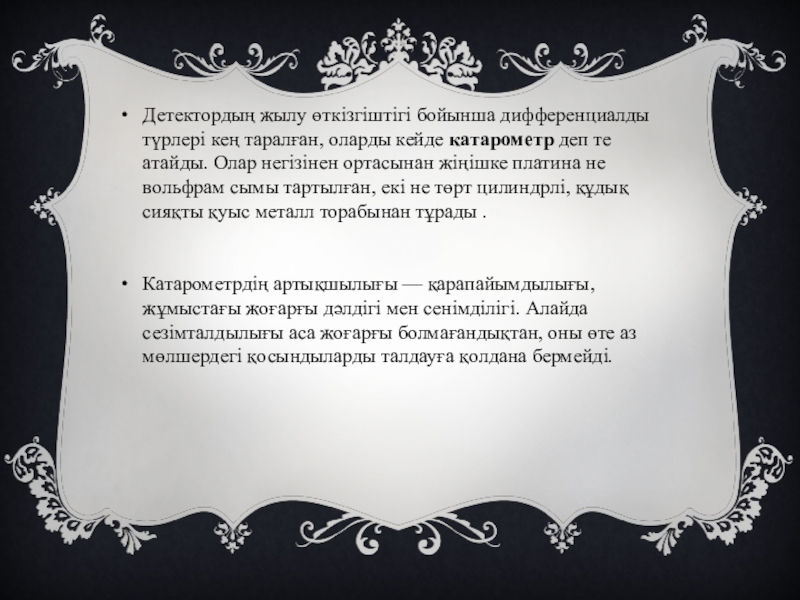

деп те атайды. Олар негізінен ортасынан жіңішке платина не вольфрам сымы тартылған, екі не төрт цилиндрлі, құдық сияқты қуыс металл торабынан тұрады .


Катарометрдің артықшылығы — қарапайымдылығы, жұмыстағы жоғарғы дәлдігі мен сенімділігі. Алайда сезімталдылығы аса жоғарғы болмағандықтан, оны өте аз мөлшердегі қосындыларды талдауға қолдана бермейді.

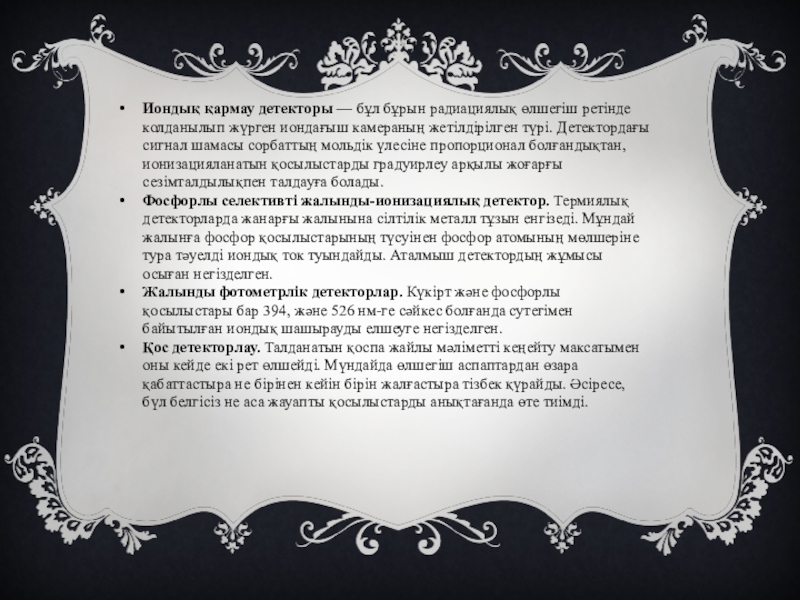

иондағыш камераның жетілдірілген түрі. Детектордағы сигнал шамасы сорбаттың мольдік үлесіне пропорционал болғандықтан, ионизацияланатын қосылыстарды градуирлеу арқылы жоғарғы сезімталдылықпен талдауға болады.
Фосфорлы селективті жалынды-ионизациялық детектор. Термиялық детекторларда жанарғы жалынына сілтілік металл тұзын енгізеді. Мұндай жалынға фосфор қосылыстарының түсуінен фосфор атомының мөлшеріне тура тәуелді иондық ток туындайды. Аталмыш детектордың жұмысы осыған негізделген.
Жалынды фотометрлік детекторлар. Күкірт және фосфорлы қосылыстары бар 394, және 526 нм-ге сәйкес болғанда сутегімен байытылған иондық шашырауды елшеуге негізделген.
Қос детекторлау. Талданатын қоспа жайлы мәліметті кеңейту максатымен оны кейде екі рет өлшейді. Мүндайда өлшегіш аспаптардан өзара қабаттастыра не бірінен кейін бірін жалғастыра тізбек қүрайды. Әсіресе, бүл белгісіз не аса жауапты қосылыстарды анықтағанда өте тиімді.

хроматографиялық параметрлер мен құрамдас бөліктердің ұқсас параметрлері бойынша анықтауға болады. Сондай-ақ қоспа ішіндегі құрамдас бөлікті жіктеп алып, басқа физикалық және химиялық әдістер арқылы да жүзеге асыруға болады.

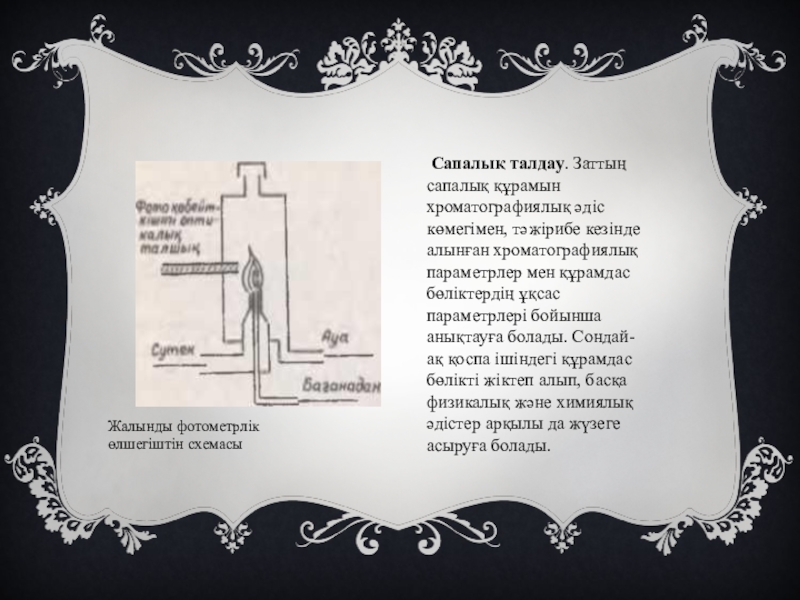

Жалынды фотометрлік өлшегіштін схемасы

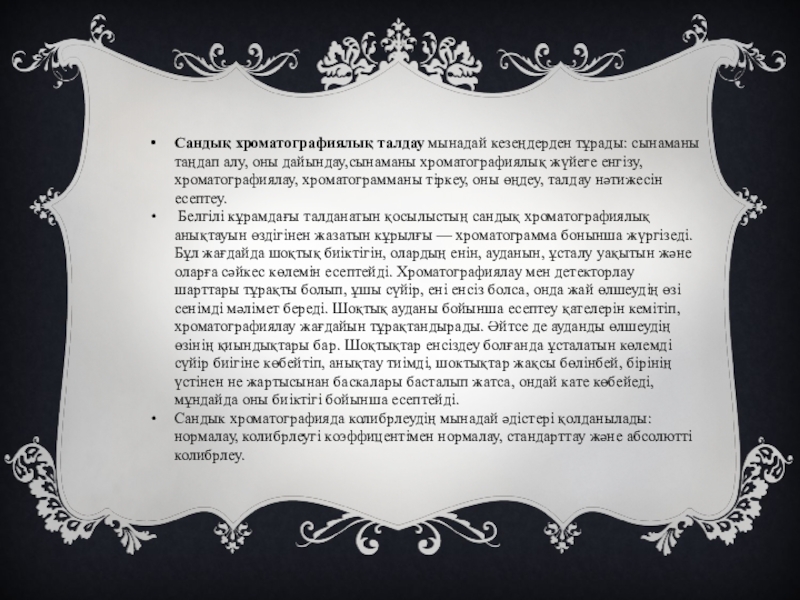

хроматографиялық жүйеге енгізу, хроматографиялау, хроматограмманы тіркеу, оны өңдеу, талдау нәтижесін есептеу.
Белгілі кұрамдағы талданатын қосылыстың сандық хроматографиялық анықтауын өздігінен жазатын кұрылғы — хроматограмма бонынша жүргізеді. Бұл жағдайда шоқтық биіктігін, олардың енін, ауданын, ұсталу уақытын және оларға сәйкес көлемін есептейді. Хроматографиялау мен детекторлау шарттары тұрақты болып, ұшы сүйір, ені енсіз болса, онда жай өлшеудің өзі сенімді мәлімет береді. Шоқтық ауданы бойынша есептеу қателерін кемітіп, хроматографиялау жағдайын тұрақтандырады. Әйтсе де ауданды өлшеудің өзінің қиындықтары бар. Шоқтықтар енсіздеу болғанда ұсталатын көлемді сүйір биігіне көбейтіп, анықтау тиімді, шоктықтар жақсы бөлінбей, бірінің үстінен не жартысынан баскалары басталып жатса, ондай кате көбейеді, мұндайда оны биіктігі бойынша есептейді.
Сандык хроматографияда колибрлеудің мынадай әдістері қолданылады: нормалау, колибрлеугі коэффицентімен нормалау, стандарттау және абсолютті колибрлеу.

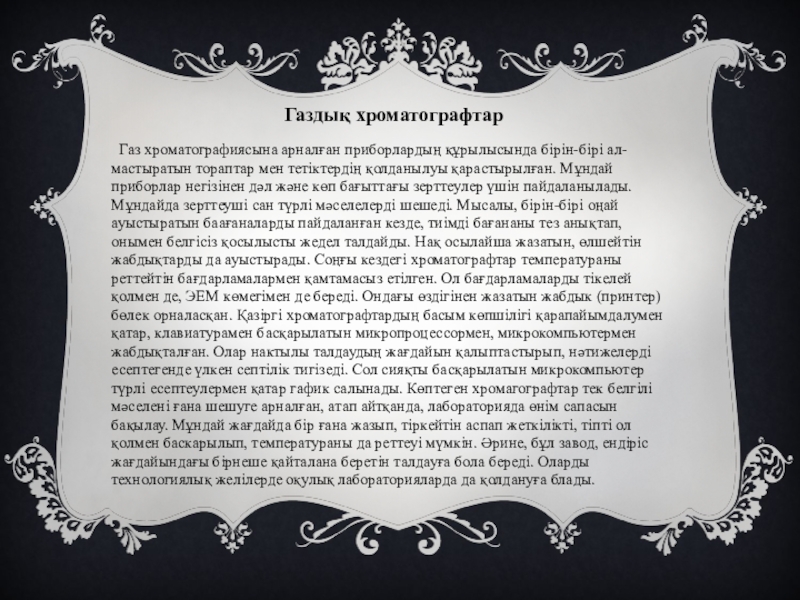

тетіктердің қолданылуы қарастырылған. Мұндай приборлар негізінен дәл және көп бағыттағы зерттеулер үшін пайдаланылады. Мұндайда зерттеуші сан түрлі мәселелерді шешеді. Мысалы, бірін-бірі оңай ауыстыратын баағаналарды пайдаланған кезде, тиімді бағананы тез анықтап, онымен белгісіз қосылысты жедел талдайды. Нақ осылайша жазатын, өлшейтін жабдықтарды да ауыстырады. Соңғы кездегі хроматографтар температураны реттейтін бағдарламалармен қамтамасыз етілген. Ол бағдарламаларды тікелей қолмен де, ЭЕМ көмегімен де береді. Ондағы өздігінен жазатын жабдык (принтер) бөлек орналасқан. Қазіргі хроматографтардың басым көпшілігі қарапайымдалумен қатар, клавиатурамен басқарылатын микропроцессормен, микрокомпьютермен жабдықталған. Олар нактылы талдаудың жағдайын қалыптастырып, нәтижелерді есептегенде үлкен септілік тигізеді. Сол сияқты басқарылатын микрокомпьютер түрлі есептеулермен қатар гафик салынады. Көптеген хромагографтар тек белгілі мәселені ғана шешуге арналған, атап айтқанда, лабораторияда өнім сапасын бақылау. Мұндай жағдайда бір ғана жазып, тіркейтін аспап жеткілікті, тіпті ол қолмен баскарылып, температураны да реттеуі мүмкін. Әрине, бұл завод, ендіріс жағдайындағы бірнеше қайталана беретін талдауға бола береді. Оларды технологиялық желілерде оқулық лабораторияларда да қолдануға блады.

Газдық хроматографтар

үшеуге дейіг

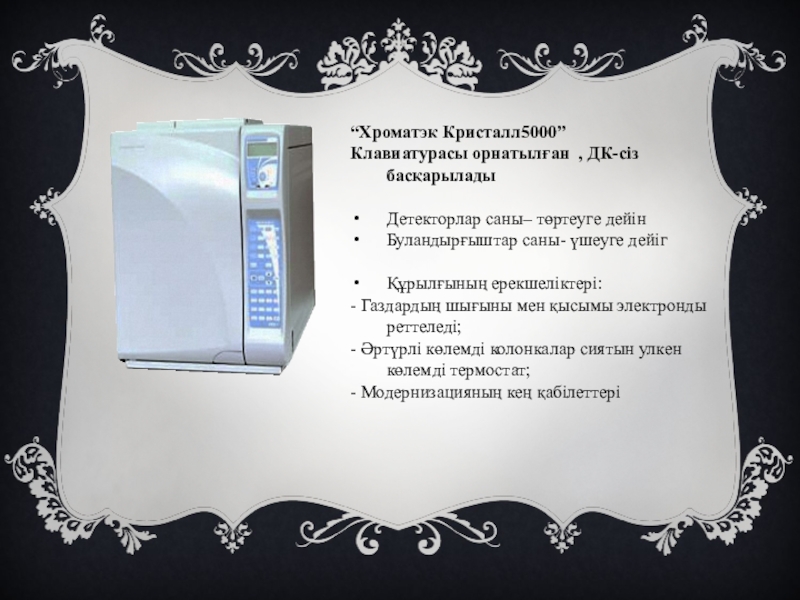

Құрылғының ерекшеліктері:
- Газдардың шығыны мен қысымы электронды реттеледі;
- Әртүрлі көлемді колонкалар сиятын улкен көлемді термостат;
- Модернизацияның кең қабілеттері

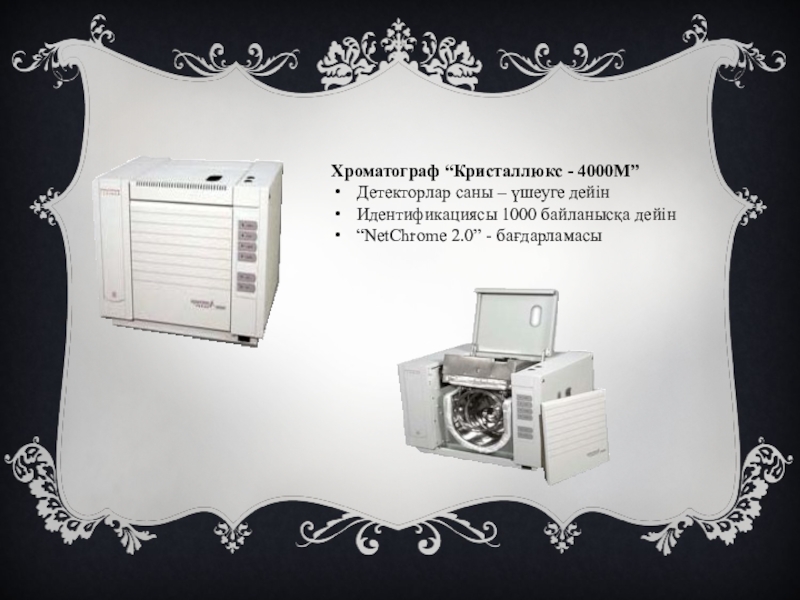

2.0” - бағдарламасы

- бағдарламасы

экотоксиканттарды, азық-түліктердегі: пестицидтерді, ароматты көмірсутектерлі,диоксиндерді, фенолдар мен т.б заттарды анықтау.

“Хромос 2.3 - бағдарламасы
