Презентация, доклад на тему Сечения
Содержание
- 1. Сечения
- 2. Понятие сеченияСекущая плоскость тетраэдра (параллелепипеда) любая плоскость,

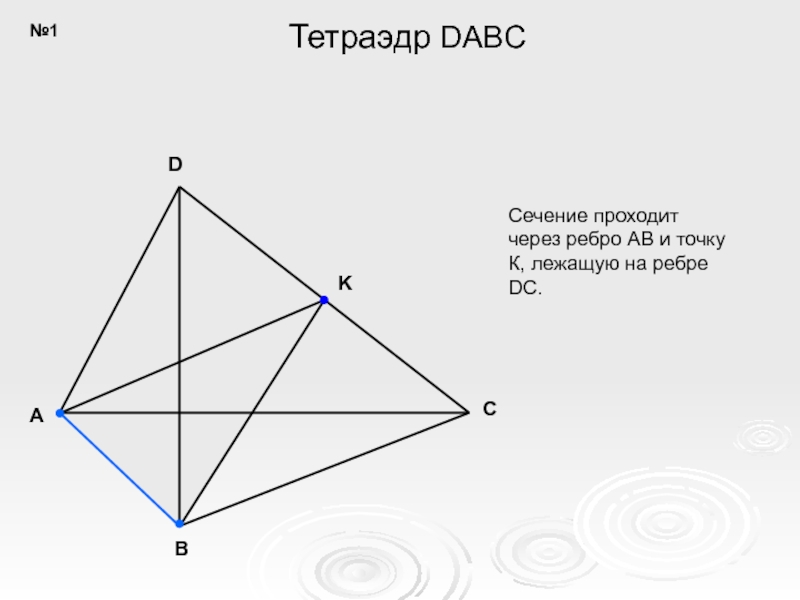

- 3. ABCDKСечение проходит через ребро AB и точку К, лежащую на ребре DC.Тетраэдр DABC№1
- 4. ABCDNKMСечение проходит через точку M, лежащую на ребре DA, параллельно грани ABC.Тетраэдр DABC№2
- 5. ABCDNKMLСечение проходит через точку M, лежащую на ребре DA, параллельно рёбрам AC и DB.Тетраэдр DABC№3
- 6. ABCDNKPLMСечение проходит через точки M, N и
- 7. Параллелепипед ABCDA1B1C1D1KABCDA1B1D1C1MNСечение проходит через точки M, N
- 8. ABCDC1D1B1A1NMKPПараллелепипед ABCDA1B1C1D1Сечение проходит через точки M, N
- 9. KABCDA1B1D1C1MNLPПараллелепипед ABCDA1B1C1D1Сечение проходит через точки N и
- 10. ABCDA1B1C1D1MNPQTOПараллелепипед ABCDA1B1C1D1Сечение проходит через точки M, N
- 11. ABCDC1D1B1A1NMKOPRTПараллелепипед ABCDA1B1C1D1Сечение проходит через точки M, N
- 12. PABCDA1B1D1C1OПараллелепипед ABCDA1B1C1D1Сечение проходит через точку пересечения диагоналей грани ABCD параллельно диагонали DB1.№10
- 13. ABCDC1D1B1A1KPПараллелепипед ABCDA1B1C1D1Сечение проходит через точку пересечения диагоналей грани ABCD параллельно плоскости DA1B1.ONM№11
- 14. BCDB1C1D1AA1NKLQPMTEПараллелепипед ABCDA1B1C1D1Сечение проходит через точки M, N
Понятие сеченияСекущая плоскость тетраэдра (параллелепипеда) любая плоскость, по обе стороны от которой имеются точки данного тетраэдра (параллелепипеда). Секущая плоскость пересекает грани тетраэдра (параллелепипеда) по отрезкам. Многоугольник, сторонами которого являются эти отрезки, называется сечением тетраэдра (параллелепипеда). Так

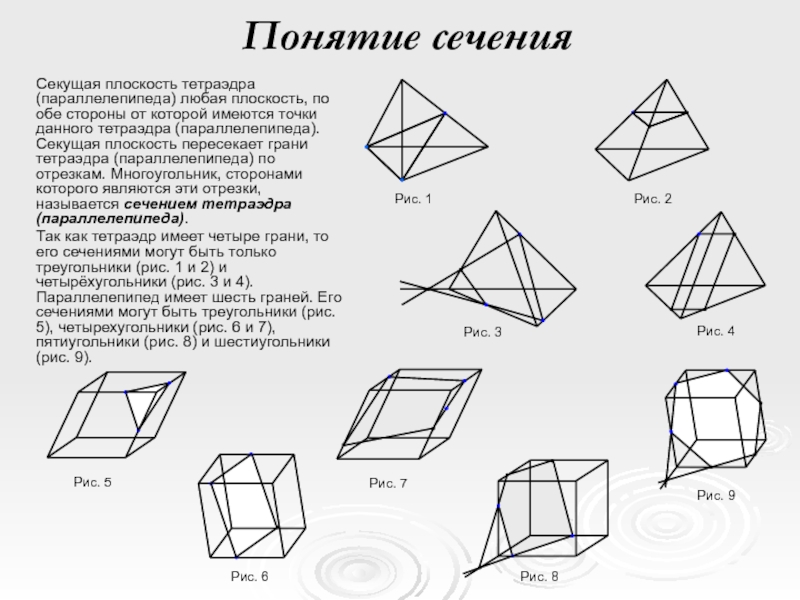

Слайд 2Понятие сечения
Секущая плоскость тетраэдра (параллелепипеда) любая плоскость, по обе стороны от
которой имеются точки данного тетраэдра (параллелепипеда). Секущая плоскость пересекает грани тетраэдра (параллелепипеда) по отрезкам. Многоугольник, сторонами которого являются эти отрезки, называется сечением тетраэдра (параллелепипеда).
Так как тетраэдр имеет четыре грани, то его сечениями могут быть только треугольники (рис. 1 и 2) и четырёхугольники (рис. 3 и 4). Параллелепипед имеет шесть граней. Его сечениями могут быть треугольники (рис. 5), четырехугольники (рис. 6 и 7), пятиугольники (рис. 8) и шестиугольники (рис. 9).
Так как тетраэдр имеет четыре грани, то его сечениями могут быть только треугольники (рис. 1 и 2) и четырёхугольники (рис. 3 и 4). Параллелепипед имеет шесть граней. Его сечениями могут быть треугольники (рис. 5), четырехугольники (рис. 6 и 7), пятиугольники (рис. 8) и шестиугольники (рис. 9).
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
Рис. 6
Рис. 7
Рис. 8
Рис. 9
Слайд 4
A
B
C
D
N
K
M

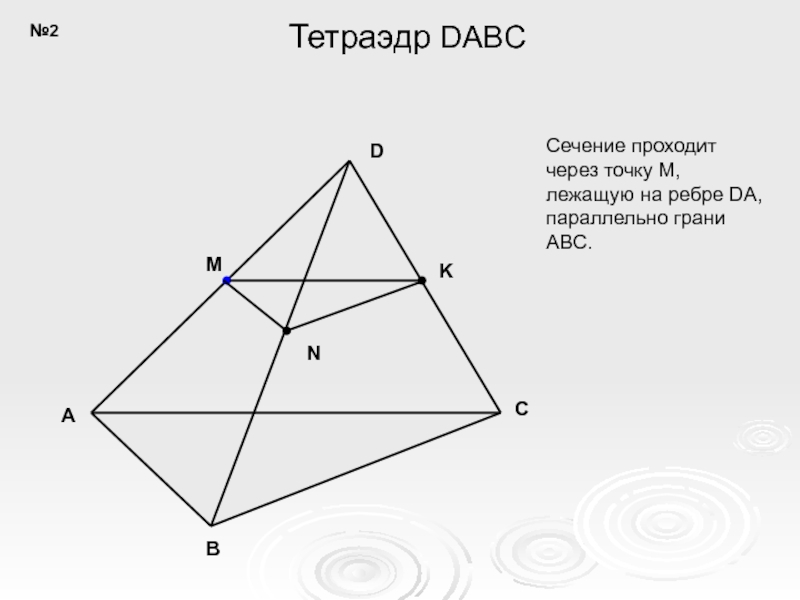

Сечение проходит через точку M, лежащую на ребре DA, параллельно грани
ABC.
Тетраэдр DABC
№2
Слайд 5
A
B
C
D
N
K
M
L
Сечение проходит через точку M, лежащую на ребре DA, параллельно рёбрам
AC и DB.
Тетраэдр DABC
№3
Слайд 6
A
B
C
D
N
K
P
L
M

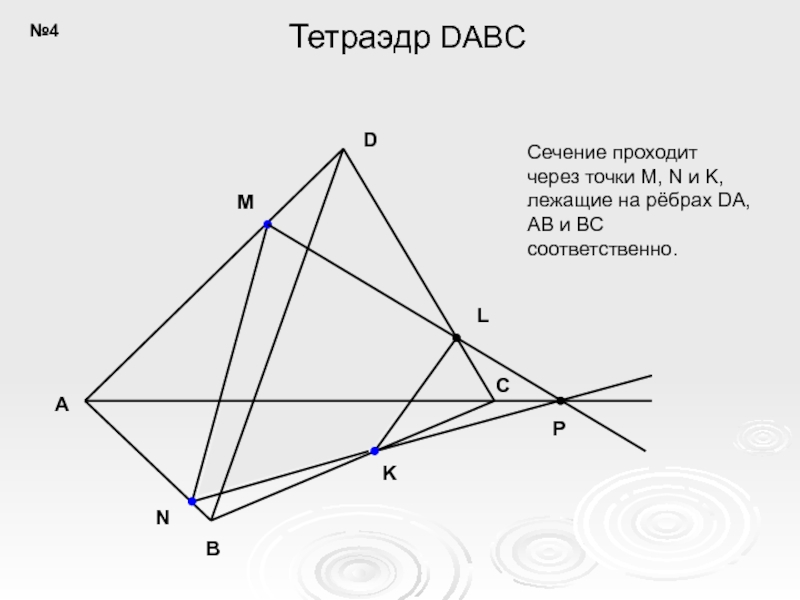

Сечение проходит через точки M, N и K, лежащие на рёбрах
DA, AB и BС соответственно.
Тетраэдр DABC
№4
Слайд 7
Параллелепипед ABCDA1B1C1D1
K
A
B
C
D
A1
B1
D1
C1
M
N
Сечение проходит через точки M, N и K, лежащие на
рёбрах DD1, D1C1 и A1D1 соответственно.
№5

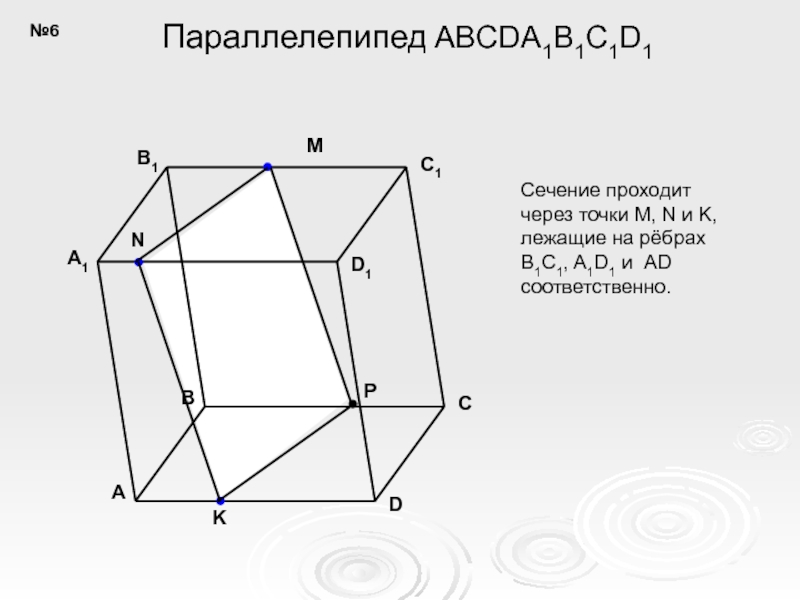

Слайд 8
A
B
C
D
C1
D1
B1
A1
N
M
K
P
Параллелепипед ABCDA1B1C1D1
Сечение проходит через точки M, N и K, лежащие на
рёбрах B1C1, A1D1 и AD соответственно.
№6
Слайд 9
K
A
B
C
D
A1
B1
D1
C1
M
N
L
P
Параллелепипед ABCDA1B1C1D1

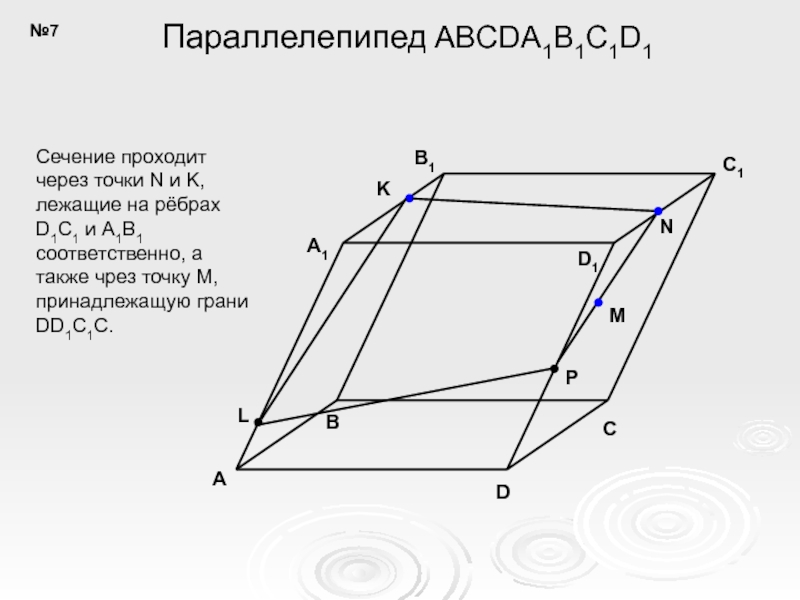

Сечение проходит через точки N и K, лежащие на рёбрах
D1C1 и A1B1 соответственно, а также чрез точку M, принадлежащую грани DD1C1C.
№7
Слайд 10
A
B
C
D
A1
B1
C1
D1
M
N
P
Q
T
O
Параллелепипед ABCDA1B1C1D1
Сечение проходит через точки M, N и P, лежащие на
рёбрах BC, AD и AA1 соответственно.
№8
Слайд 11
A
B
C
D
C1
D1
B1
A1
N
M
K
O
P
R
T
Параллелепипед ABCDA1B1C1D1

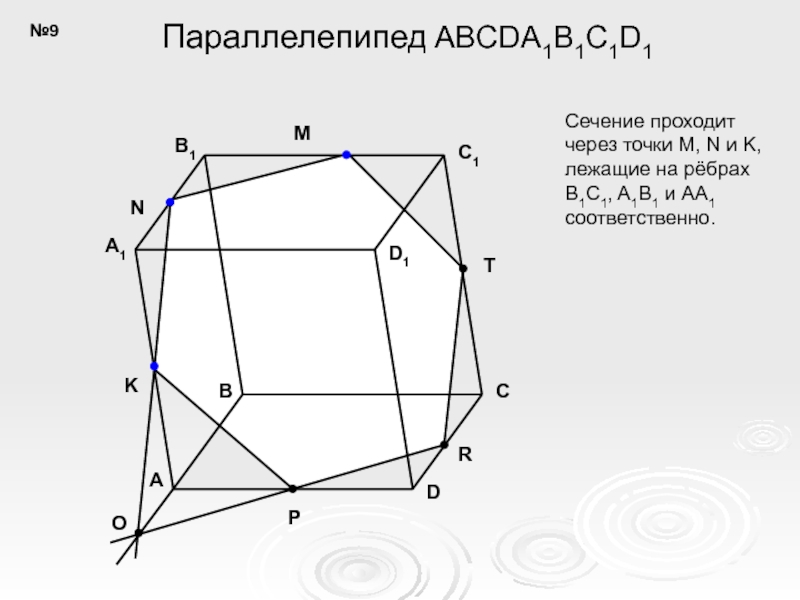

Сечение проходит через точки M, N и K, лежащие на
рёбрах B1C1, A1B1 и AA1 соответственно.
№9
Слайд 12
P
A
B
C
D
A1
B1
D1
C1
O
Параллелепипед ABCDA1B1C1D1
Сечение проходит через точку пересечения диагоналей грани ABCD параллельно диагонали
DB1.
№10
Слайд 13
A
B
C
D
C1
D1
B1
A1
K
P
Параллелепипед ABCDA1B1C1D1

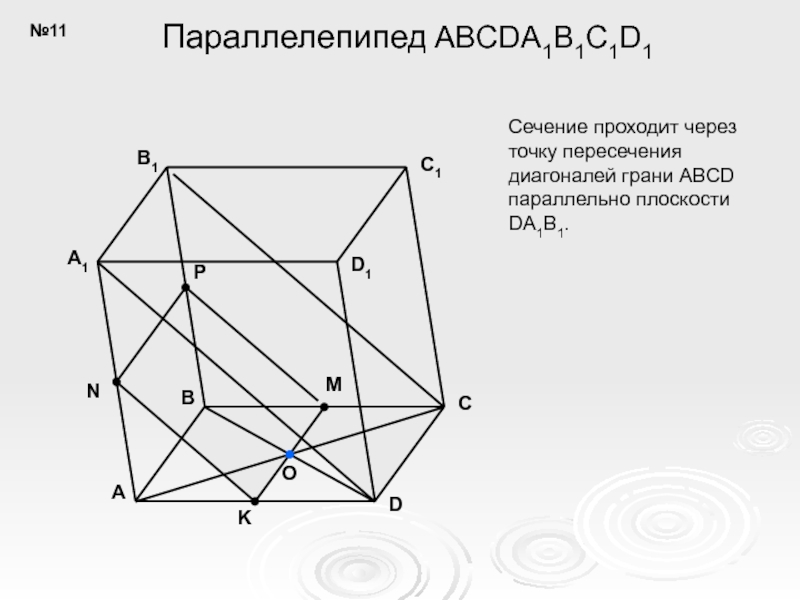

Сечение проходит через точку пересечения диагоналей грани ABCD параллельно плоскости
DA1B1.
O
N
M
№11
Слайд 14
B
C
D
B1
C1
D1
A
A1
N
K
L
Q
P
M
T
E
Параллелепипед ABCDA1B1C1D1

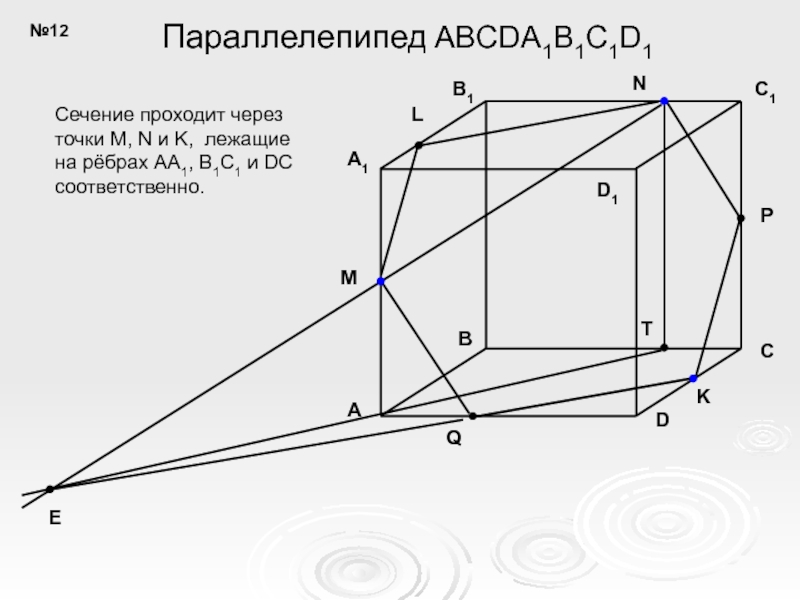

Сечение проходит через точки M, N и K, лежащие на
рёбрах AA1, B1C1 и DC соответственно.
№12
