Презентация, доклад на тему Решение задач судовождения геометрическими методами
Содержание
- 1. Решение задач судовождения геометрическими методами
- 2. Самостоятельная работа.
- 3. Высота точки А над поверхностью Земного Шара

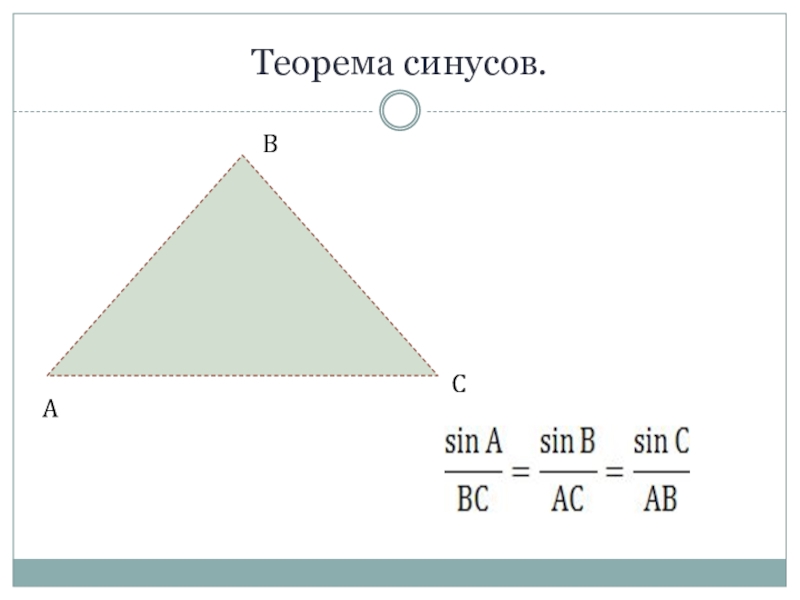

- 4. Теорема синусов.
- 5. Высота точки А над поверхностью Земного Шара
- 6. Высота точки А над поверхностью Земного Шара
- 7. Высота точки А над поверхностью Земного Шара
- 8. XА =20 мYA =16 мD = 1001
- 9. Маяк А (см. рисунок) имеет в прямоугольной
- 10. Маяк А (см. рисунок) имеет в прямоугольной
- 11. Маяк А (см. рисунок) имеет в прямоугольной
- 12. Найдем Ав из ΔВАС по теореме косинусовНайдем

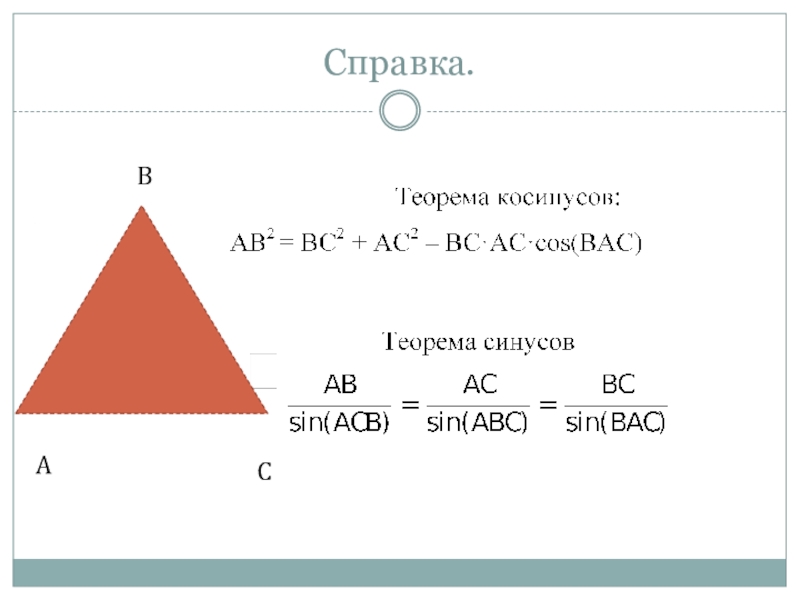

- 13. Справка.АСААА
- 14. Справка.АСАААMN = NK·sinK =NK·cosNMK = NK·sinN =NK·cosK
- 15. На рисунке изображено движение судна, которое наблюдается
- 16. На рисунке изображено движение судна, которое наблюдается
Самостоятельная работа.
Слайд 1Цель урока: рассмотреть геометрические методы решения задач судовождения.
Решение задач судовождения геометрическими

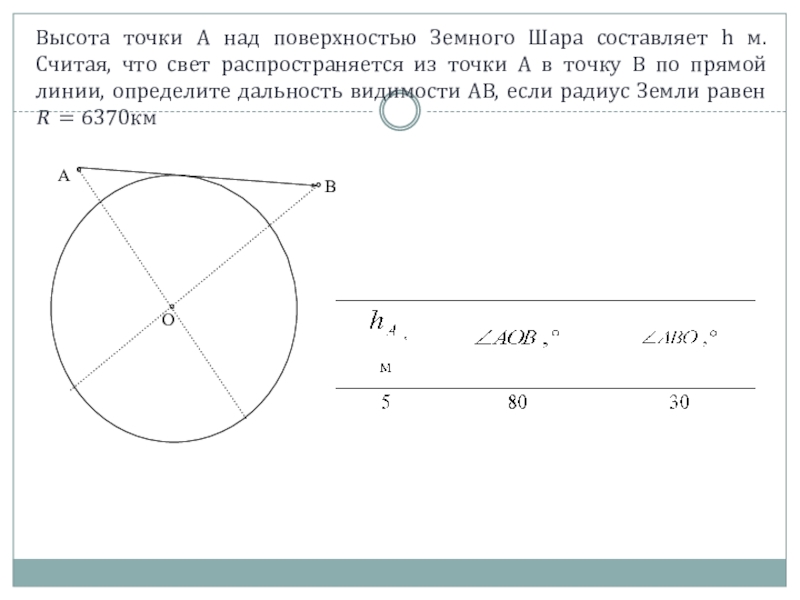

Слайд 3Высота точки А над поверхностью Земного Шара составляет h м. Считая,
что свет распространяется из точки А в точку В по прямой линии, определите дальность видимости АВ, если радиус Земли равен
R = 6370км
Слайд 5Высота точки А над поверхностью Земного Шара составляет h м. Считая,
что свет распространяется из точки А в точку В по прямой линии, определите дальность видимости АВ, если радиус Земли равен
R = 6370км
АО =?
АО = R +h = ?
h = 5 м, R = 6370 км
АО = 6370,005 км

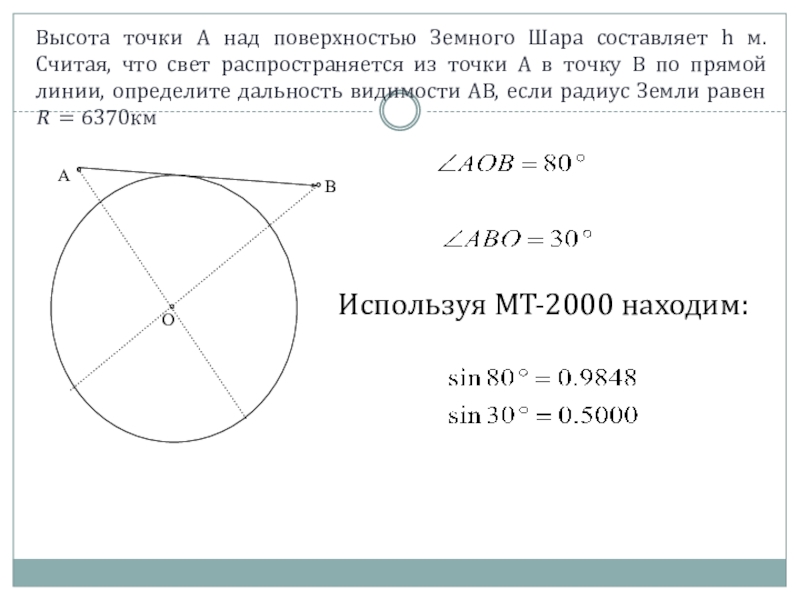

Слайд 6Высота точки А над поверхностью Земного Шара составляет h м. Считая,
что свет распространяется из точки А в точку В по прямой линии, определите дальность видимости АВ, если радиус Земли равен
R = 6370км
Используя МТ-2000 находим:

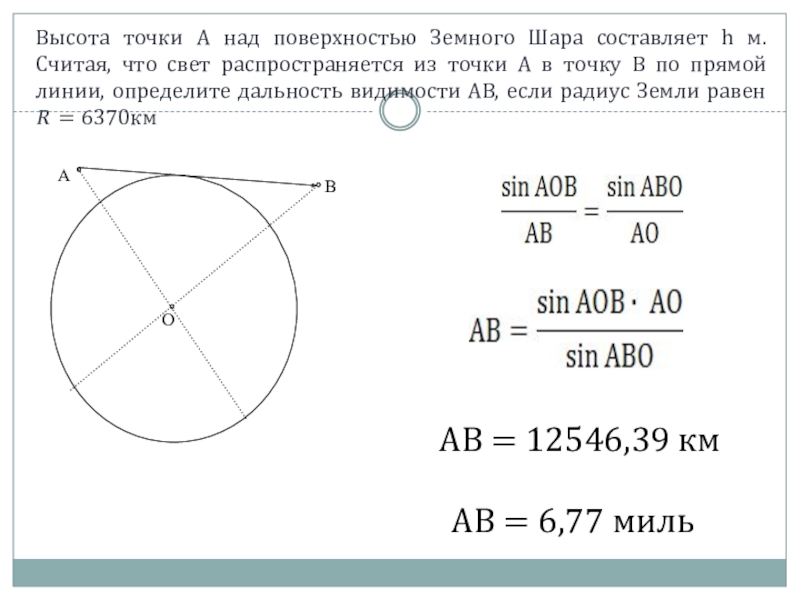

Слайд 7Высота точки А над поверхностью Земного Шара составляет h м. Считая,
что свет распространяется из точки А в точку В по прямой линии, определите дальность видимости АВ, если радиус Земли равен
R = 6370км
АВ = 12546,39 км
АВ = 6,77 миль

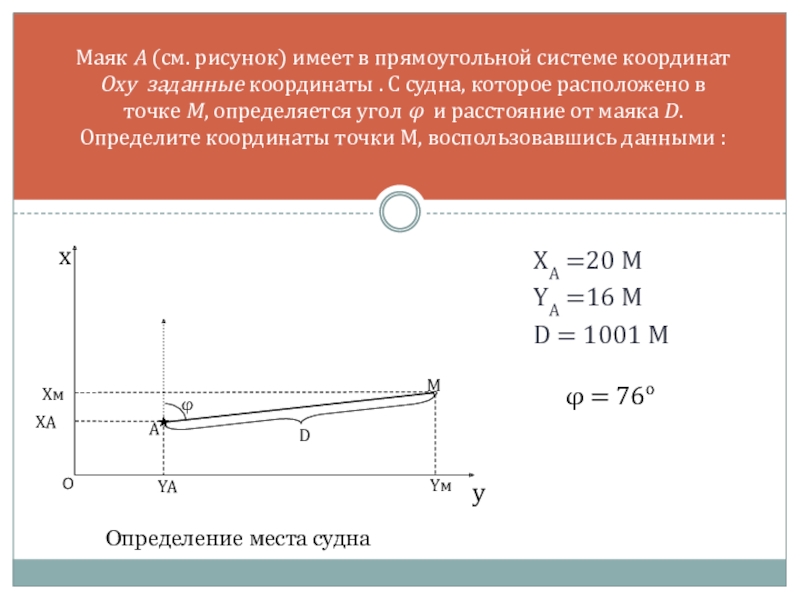

Слайд 8XА =20 м
YA =16 м
D = 1001 m
Маяк А (см. рисунок)
имеет в прямоугольной системе координат Оху заданные координаты . С судна, которое расположено в точке М, определяется угол φ и расстояние от маяка D. Определите координаты точки М, воспользовавшись данными :
Определение места судна
φ = 76ο

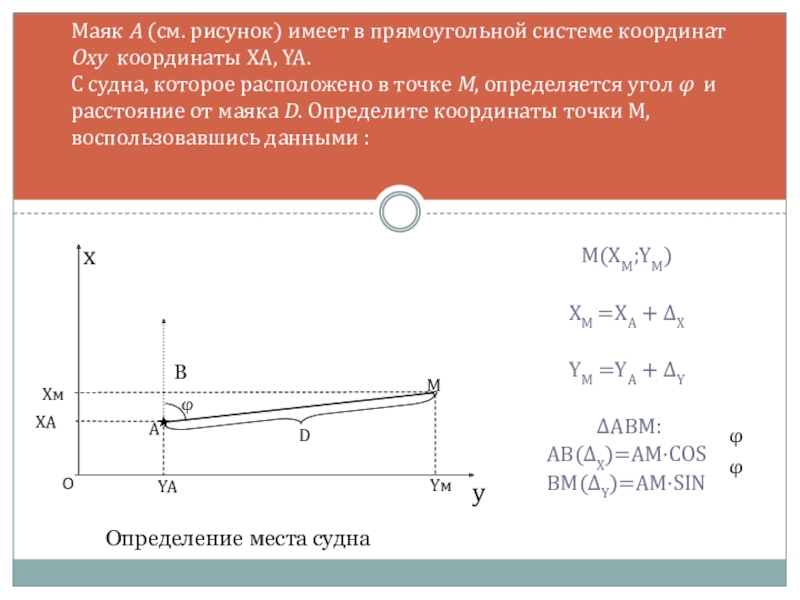

Слайд 9Маяк А (см. рисунок) имеет в прямоугольной системе координат Оху координаты
XA, YA.
С судна, которое расположено в точке М, определяется угол φ и расстояние от маяка D. Определите координаты точки М, воспользовавшись данными :
Определение места судна
M(XM;Ym)
Xm =XA + Δx
Ym =YA + ΔY
ΔАВМ:
АВ(Δx)=ам·COS
вм(ΔY)=ам·SIN
φ
φ
Слайд 10Маяк А (см. рисунок) имеет в прямоугольной системе координат Оху координаты
XA, YA.
С судна, которое расположено в точке М, определяется угол φ и расстояние от маяка D. Определите координаты точки М, воспользовавшись данными :
Определение места судна
M(XM;Ym)
ΔАВМ:
АВ(Δx)=ам·COS =
= 1001·cos76° =
1001·0,2419=241,9(м)
вм(ΔY)=ам·SIN =
= 1001·sin76 =
1001·0,9703=970.3(м)
φ
φ

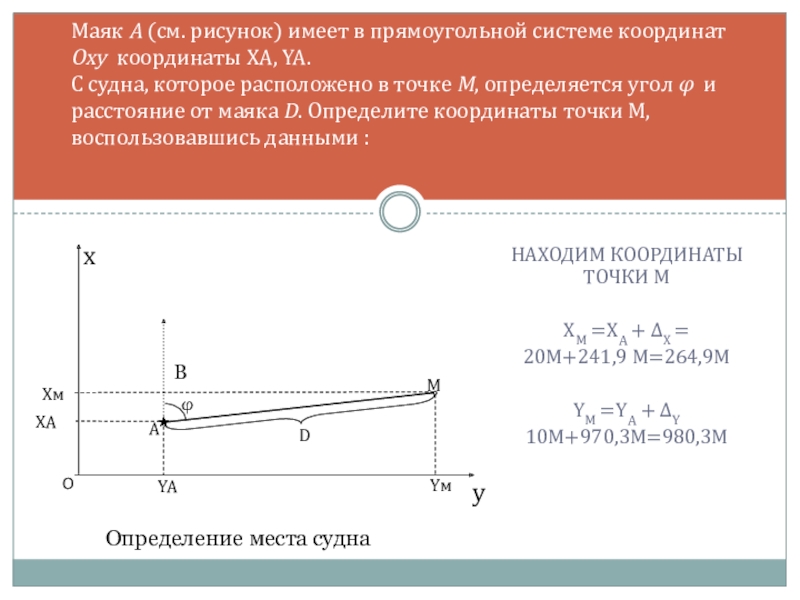

Слайд 11Маяк А (см. рисунок) имеет в прямоугольной системе координат Оху координаты
XA, YA.
С судна, которое расположено в точке М, определяется угол φ и расстояние от маяка D. Определите координаты точки М, воспользовавшись данными :
Определение места судна
Находим координаты точки М
Xm =XA + Δx =
20м+241,9 м=264,9м
Ym =YA + ΔY
10м+970,3м=980,3м

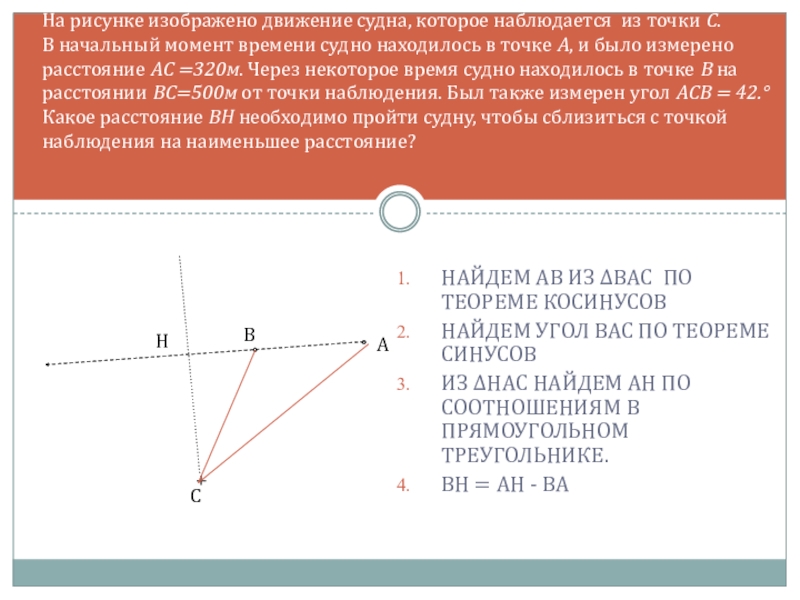

Слайд 12Найдем Ав из ΔВАС по теореме косинусов
Найдем угол вас по теореме
синусов
Из Δнас найдем ан по соотношениям в прямоугольном треугольнике.
Вн = ан - ва
Из Δнас найдем ан по соотношениям в прямоугольном треугольнике.
Вн = ан - ва
На рисунке изображено движение судна, которое наблюдается из точки С.
В начальный момент времени судно находилось в точке А, и было измерено расстояние АС =320м. Через некоторое время судно находилось в точке В на расстоянии ВС=500м от точки наблюдения. Был также измерен угол АСВ = 42.° Какое расстояние BH необходимо пройти судну, чтобы сблизиться с точкой наблюдения на наименьшее расстояние?
Слайд 15На рисунке изображено движение судна, которое наблюдается из точки С. В
начальный момент времени судно находилось в точке А, и было измерено расстояние АС =500м. Через некоторое время судно находилось в точке В на расстоянии ВС=320м от точки наблюдения. Был также измерен угол АСВ = 15°. Какое расстояние BH необходимо пройти судну, чтобы сблизиться с точкой наблюдения на наименьшее расстояние?
AB2 = AC2 + BC2 –2aC·BC·COS(acb)
COS(15°)=0.9659
Ab = 212М
Вс/SIN(BAC) =ba/SIN(acb)
SIN(BAC)=(bc/ba)·SIN(acb)
SIN(15°)=0,25881
SIN(BAC)=0.3906

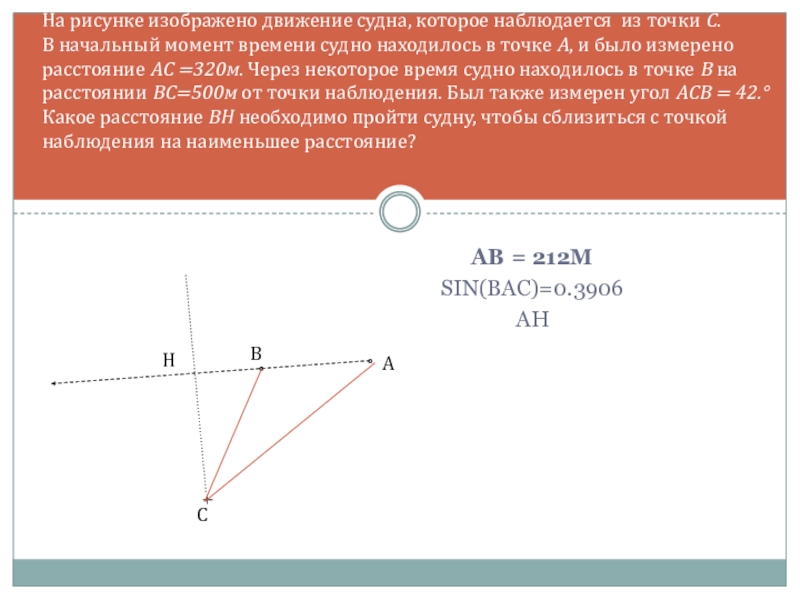

Слайд 16На рисунке изображено движение судна, которое наблюдается из точки С. В
начальный момент времени судно находилось в точке А, и было измерено расстояние АС =320м. Через некоторое время судно находилось в точке В на расстоянии ВС=500м от точки наблюдения. Был также измерен угол АСВ = 42.° Какое расстояние BH необходимо пройти судну, чтобы сблизиться с точкой наблюдения на наименьшее расстояние?
Ab = 212М
SIN(BAC)=0.3906
ah
