Презентация, доклад к теме Начальные геометрические сведения

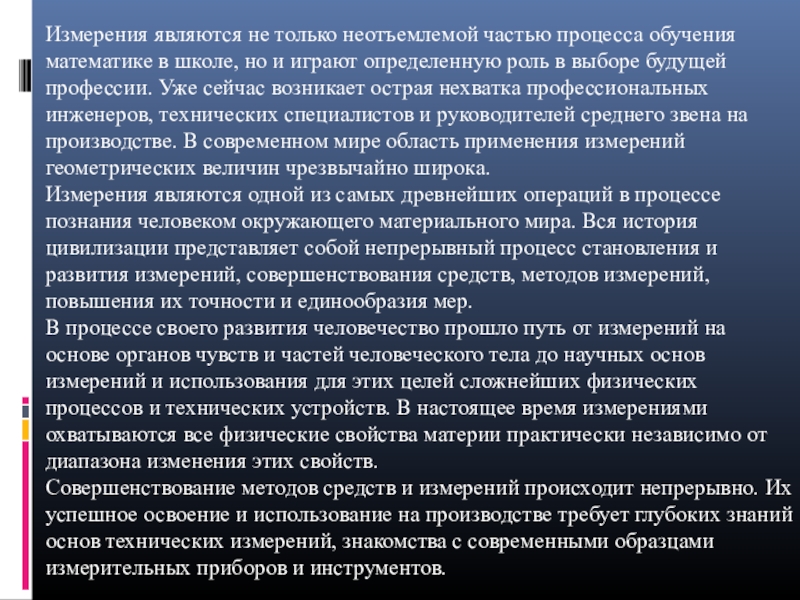

но и играют определенную роль в выборе будущей профессии. Уже сейчас возникает острая нехватка профессиональных инженеров, технических специалистов и руководителей среднего звена на производстве. В современном мире область применения измерений геометрических величин чрезвычайно широка.
Измерения являются одной из самых древнейших операций в процессе познания человеком окружающего материального мира. Вся история цивилизации представляет собой непрерывный процесс становления и развития измерений, совершенствования средств, методов измерений, повышения их точности и единообразия мер.
В процессе своего развития человечество прошло путь от измерений на основе органов чувств и частей человеческого тела до научных основ измерений и использования для этих целей сложнейших физических процессов и технических устройств. В настоящее время измерениями охватываются все физические свойства материи практически независимо от диапазона изменения этих свойств.
Совершенствование методов средств и измерений происходит непрерывно. Их успешное освоение и использование на производстве требует глубоких знаний основ технических измерений, знакомства с современными образцами измерительных приборов и инструментов.

Термин «транспортир», что в переводе с французского обозначает «переносить».

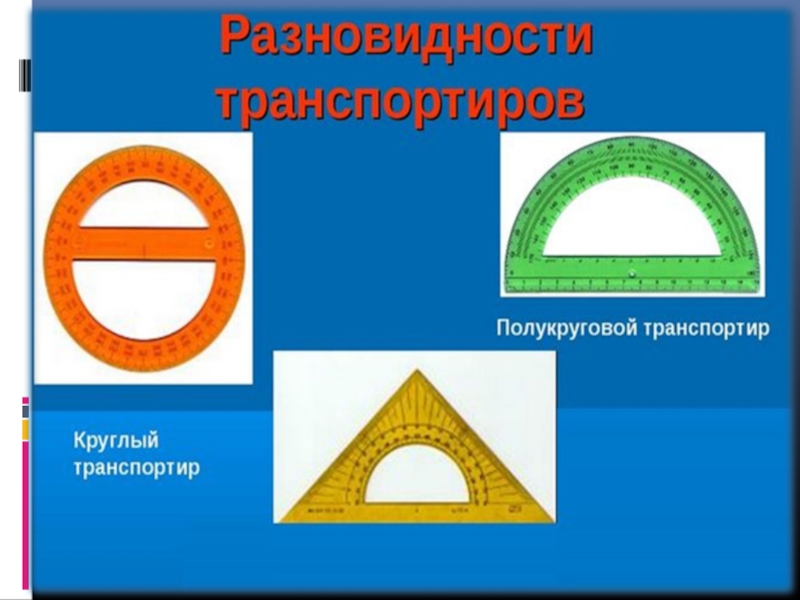

Этот инструмент может иметь разный внешний вид, но у любого транспортира есть шкала, которая расположена на полуокружности. Центр этой шкалы отмечен штрихом или отверстием.
А теперь давайте рассмотрим этот полукруглый предмет и найдем отверстие в центре его плоского угла. Отверстие в транспортире является точкой отсчета и с этой точки начинается линия начала отсчета, которая проходит вдоль всей плоской части транспортира.
Транспортир относится к довольно простому ручному инструменту, с помощью которого можно рисовать и измерять любые углы. Научившись им пользоваться, у вас не будет проблем в решении задач, связанных с измерением углов.
Измерение углов
Измерение углов происходит путем сравнения угла измеряемого с углом, который служит единицей измерения. Для этого нужно внутреннюю часть измеряемого угла постепенно заполнить единичными углами, плотно укладывая один к другому. Количество уложенных углов дает меру угла измеряемого. Самым удобным и распространённым инструментом для измерения углов является транспортир.
В качестве единицы измерения угла может выступать любой угол или другая общепринятая единица измерения.

угла. Поэтому в развернутый угол можно уложить сто восемьдесят углов, равных одному градусу.
Для более наглядного примера берем модель половинки пирога или пиццы, которые разрезаны на сто восемьдесят равных кусочков и плотно уложены один к другому. При этом мы видим, что стороны углов совмещаются со стороной развернутого угла, а дойдя до последней, мы увидим, что она совпадет с другой стороной развернутого угла.
Так на примере картинки в низу, мы видим, что в одну шестую развернутого угла, угол в один градус можно уложить тридцать раз, а в половину развернутого угла – 90 раз.

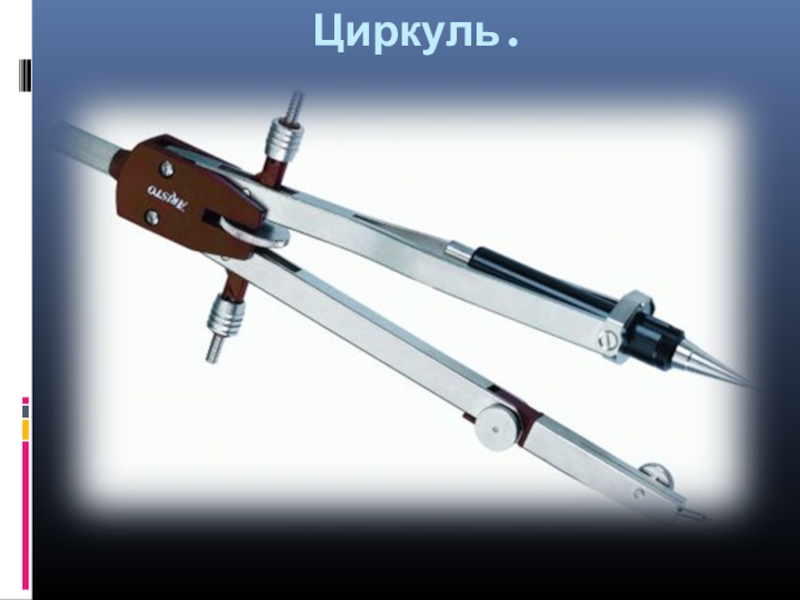

тушью и карандашом окружностей и их дуг, измерения и переноса размеров на чертежи. Состоит из двух шарнирно соединенных ножек, одна их которых опорная (с иглой на конце), другая – измерительная (также с иглой) либо чертежная (с грифелем или рейсфедером). Ножку с карандашом заправляют грифелем более мягким, чем тот, которым чертят линии, и затачивают в форме «лопатки» (рис.2). Ножки циркуля не должны пружинить, а должны легко раздвигаться и сдвигаться пальцами руки, в которой его держат . Циркуль необходимо держать отвесно и не прокалывать бумагу насквозь, так как при этом теряется точность и портится бумага. Круговой циркуль Круговой циркуль служит для проведения дуг окружностей. Имеет ножку с иголкой и ножку со сменной вставкой для иголки, карандаша, кругового рейсфедера или для надставки для удлинения ножек, при помощи которой проводят окружности большего радиуса (рис.4). При вычерчивании следует держать циркуль перпендикулярно к поверхности бумаги, для этого ножки снабжены шарнирами.

иголок, привинчиваемых винтами, и головки, за которую его держат во время работы (рис.6). Ножки циркуля должны быть одинаковой длины, при легком уколе в сложенном виде давать на бумаге одну точку. Кронциркуль Кронциркуль применяется для точных и мелких работ (рис.7). Может иметь как обе ножки с иголками для разметочных работ, так и одну из них с грифелем. Снабжен волосной пружиной и микрометрическим винтом, при помощи которого раздвигают ножки циркуля. Рекомендуется вращать винт большим и средним пальцами правой руки. Кронциркуль пружинный Пружинный кронциркуль служит для вычерчивания дуг и окружностей небольшого диаметра от 0,5 до 10 мм (рис.8). Имеет вертикально установленную ножку-иглу и свободно вращающуюся вокруг нее ножку со сменными вставками (карандаш или рейсфедер), положение которой фиксируется винтом ("балеринка").

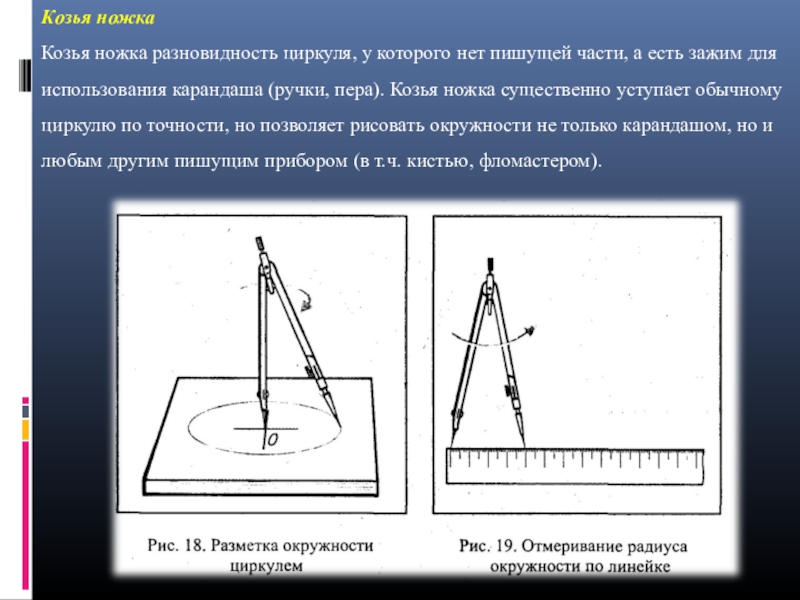

есть зажим для использования карандаша (ручки, пера). Козья ножка существенно уступает обычному циркулю по точности, но позволяет рисовать окружности не только карандашом, но и любым другим пишущим прибором (в т.ч. кистью, фломастером).

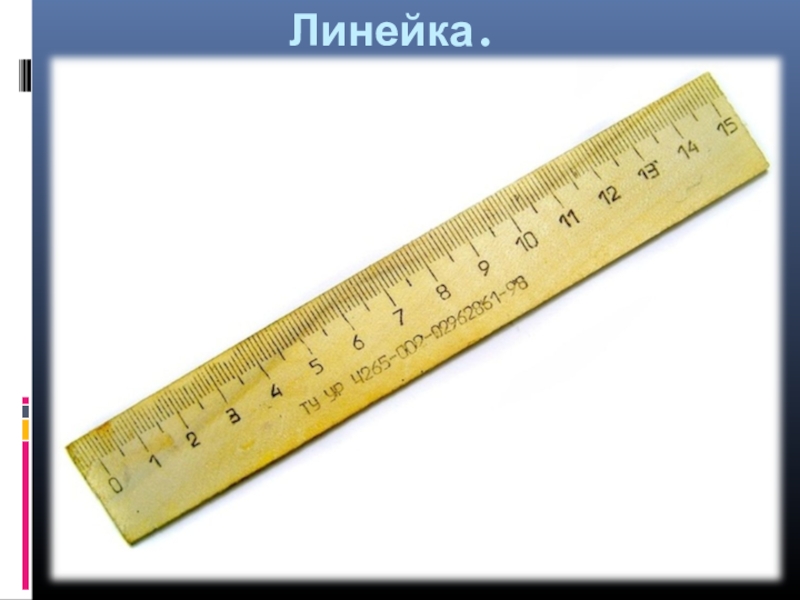

правило, нанесена шкала (или шкалы) с ценой деления, зависящей от назначения Л. На некоторых Л. для удобства пользования имеются различные справочные данные (значения единиц физических величин, таблица умножения и др.), а также специального приспособления, например на Л., применяемой в картографии, — перемещающиеся вдоль неё лупы. Для геометрических построений и измерений служат Л.: прямые, треугольные (см. Угольник), фигурные (например, офицерская, штурманская, трафаретная и др.), а также лекала (См. Лекало). Кроме того, в промышленности применяют Л. для измерения линейных размеров в определённых единицах (например, пункты в полиграфии). Л. используются для измерений в различных технологических целях. Например, с помощью усадочной линейки сравнивают нормативный и действительные размеры (в литейном, текстильном и др. производствах), Поверочная линейка служит для проверки прямолинейности образующих и плоскостности поверхностей обработанных изделий и т. д. Для измерения больших длин и диаметров пользуются рулеткой. При необходимости переводить размеры из одного масштаба в другой применяют масштабную линейку. Для математических вычислений служит Логарифмическая линейка.

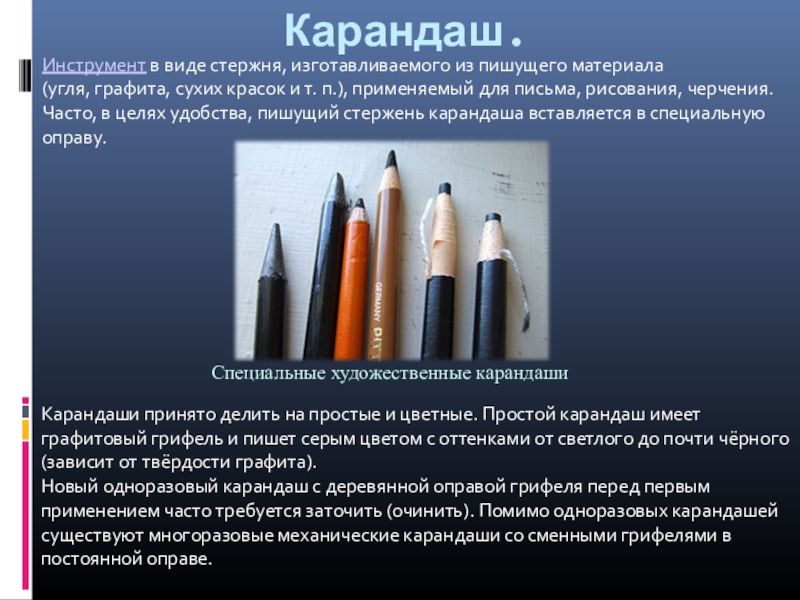

рисования, черчения. Часто, в целях удобства, пишущий стержень карандаша вставляется в специальную оправу.

Специальные художественные карандаши

Карандаши принято делить на простые и цветные. Простой карандаш имеет графитовый грифель и пишет серым цветом с оттенками от светлого до почти чёрного (зависит от твёрдости графита).
Новый одноразовый карандаш с деревянной оправой грифеля перед первым применением часто требуется заточить (очинить). Помимо одноразовых карандашей существуют многоразовые механические карандаши со сменными грифелями в постоянной оправе.

и обозначается буквами М (или B — от англ. blackness (букв. чернота) — мягкий и Т (или H — от англ. hardness (твёрдость) — твёрдый. Стандартный (твёрдо-мягкий) карандаш обозначается сочетаниями ТМ или HB. Буква F (от англ. fine point (тонкость) – это средний тон между НВ и Н. Также нужно отметить, что тон у карандашей одной маркировки может меняться в зависимости от фирмы.[2]
В отличие от Европы и России, в США для указания твёрдости используется числовая шкала.
Таблица соответствия шкал твёрдости
Оттенок США Европа Россия
#1 B М
#2 HB ТМ
#2½ F -
#3 H Т
#4 2H 2Т

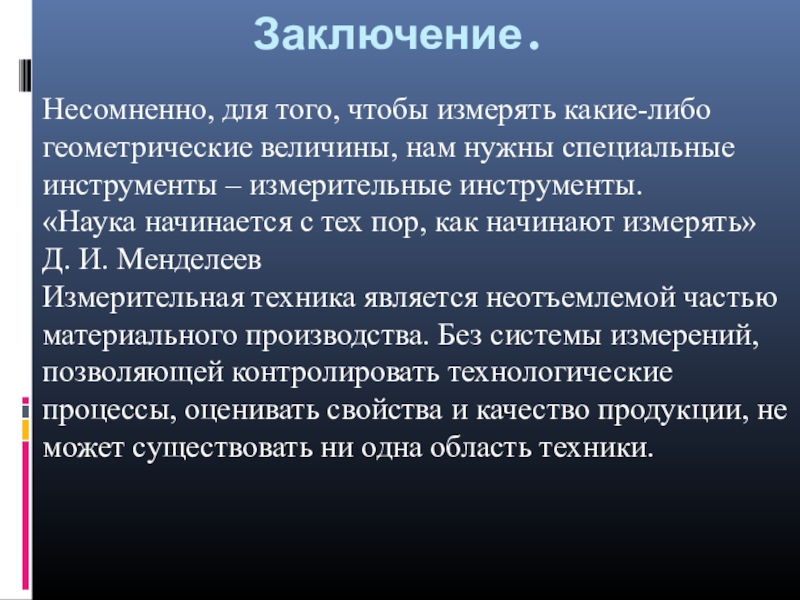

инструменты – измерительные инструменты.
«Наука начинается с тех пор, как начинают измерять»
Д. И. Менделеев
Измерительная техника является неотъемлемой частью материального производства. Без системы измерений, позволяющей контролировать технологические процессы, оценивать свойства и качество продукции, не может существовать ни одна область техники.
