Слайд 1Взаимодействие токов. Магнитное поле. Вектор магнитной индукции. Линии магнитной индукции
Физика, 11

класс.
Взаимодействие токов.  Магнитное поле.  Вектор магнитной индукции.  Линии магнитной индукцииФизика, 11 класс.

Слайд 2 Возьмём два гибких проводника, укрепим их вертикально,

а затем присоединим нижними концами к полюсам источника тока.

Притяжения или отталкивания проводников при этом не обнаружится, хотя проводники заряжаются от источника тока, но заряды проводников при разности потенциалов между ними в несколько вольт ничтожно малы. Поэтому кулоновские силы никак не проявляются.

Взаимодействие токов

Возьмём два гибких проводника, укрепим их вертикально, а затем присоединим нижними концами к

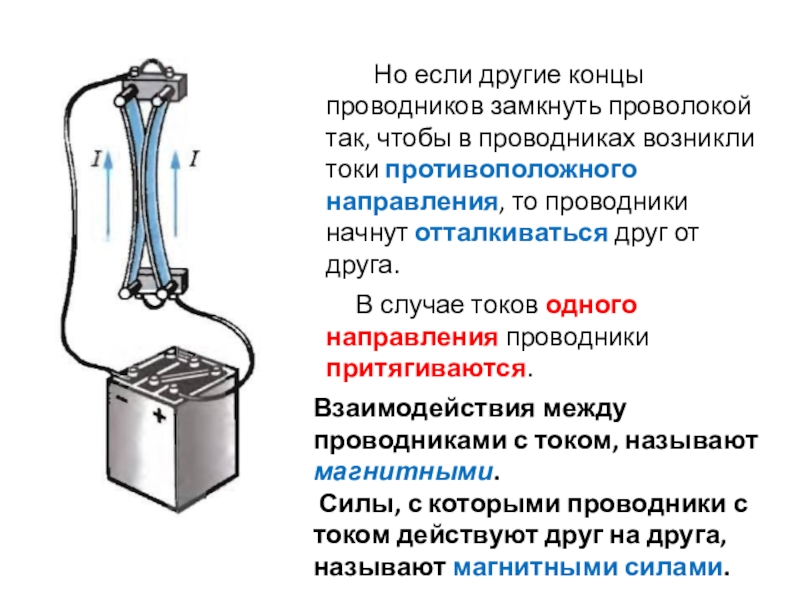

Слайд 3 Но если другие концы проводников замкнуть проволокой

так, чтобы в проводниках возникли токи противоположного направления, то проводники начнут отталкиваться друг от друга.

В случае токов одного направления проводники притягиваются.

Взаимодействия между проводниками с током, называют магнитными.
Силы, с которыми проводники с током действуют друг на друга, называют магнитными силами.

Но если другие концы проводников замкнуть проволокой так, чтобы в проводниках возникли токи

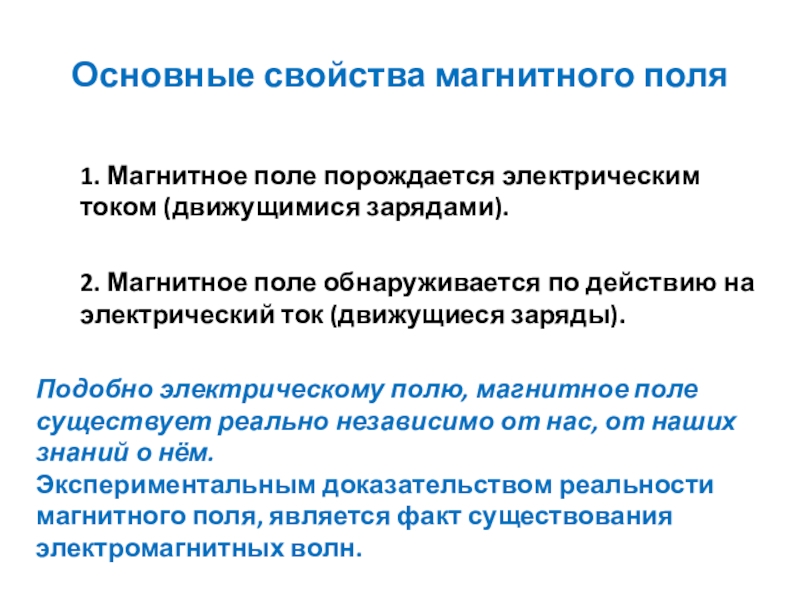

Слайд 4Основные свойства магнитного поля
1. Магнитное поле порождается электрическим током (движущимися зарядами).
2.

Магнитное поле обнаруживается по действию на электрический ток (движущиеся заряды).

Подобно электрическому полю, магнитное поле существует реально независимо от нас, от наших знаний о нём.
Экспериментальным доказательством реальности магнитного поля, является факт существования электромагнитных волн.

Основные свойства магнитного поля1. Магнитное поле порождается электрическим током (движущимися зарядами).2. Магнитное поле обнаруживается по действию на

Слайд 5Замкнутый контур с током в магнитном поле
Для изучения магнитного

поля можно взять замкнутый контур малых (по сравнению с расстояниями, на которых магнитное поле заметно изменяется) размеров.
Например, можно взять маленькую плоскую проволочную рамку произвольной формы.

Подводящие ток проводники нужно расположить близко друг к другу

или сплести вместе.

Тогда результирующая со стороны магнитного поля на эти проводники, будет равна нулю.

Замкнутый контур с током в магнитном поле  Для изучения магнитного поля можно взять замкнутый контур малых

Слайд 6Выяснить характер действия магнитного поля на контур с током можно с

помощью следующего опыта.

Подвесим на тонких гибких проводниках, сплетённых вместе, маленькую плоскую рамку, состоящую из нескольких витков проволоки.

На расстоянии, значительно большем размеров рамки, вертикально расположим провод.

При пропускании электрического тока через провод и рамку рамка поворачивается и располагается так, что провод оказывается в плоскости рамки.

Выяснить характер действия магнитного поля на контур с током можно с помощью следующего опыта.Подвесим на тонких гибких

Слайд 7При изменении направления тока в проволоке рамка повернётся на 180°.

При изменении направления тока в проволоке рамка повернётся на 180°.

Слайд 8Магнитное поле создаётся не только электрическим током, но и постоянными магнитами.
Если

подвесить на гибких проводах рамку с током между полюсами магнита, то рамка будет поворачиваться до тех пор, пока плоскость её не установится перпендикулярно к линии, соединяющей полюсы магнита.

Таким образом, однородное магнитное поле оказывает на рамку с током ориентирующее действие.

Магнитное поле создаётся не только электрическим током, но и постоянными магнитами.Если подвесить на гибких проводах рамку с

Слайд 9Магнитная стрелка
В магнитном поле рамка с током на гибком подвесе, со

стороны которого не действуют силы упругости, препятствующие ориентации рамки, поворачивается до тех пор, пока не установится определённым образом.

Так же ведёт себя маленький продолговатый магнит с двумя полюсами на концах – южным S и северным N.

Магнитная стрелкаВ магнитном поле рамка с током на гибком подвесе, со стороны которого не действуют силы упругости,

Слайд 10Направление вектора магнитной индукции
Ориентирующее действие магнитного поля

на магнитную стрелку или рамку с током можно использовать для определения направления вектора магнитной индукции.

За направление вектора магнитной индукции принимается направление от южного полюса к северному магнитной стрелки, свободно устанавливающейся в магнитном поле. Это направление совпадает с направлением положительной нормали к замкнутому контуру с током.

Направление вектора магнитной индукции    Ориентирующее действие магнитного поля на магнитную стрелку или рамку с

Слайд 11Направление вектора магнитной индукции
Положительная нормаль направлена в ту

же сторону, куда перемещается буравчик (с правой нарезкой), если вращать его по направлению тока в рамке.

Располагая рамкой с током или магнитной стрелкой можно определить направление вектора магнитной индукции в любой точке поля.

Направление вектора магнитной индукции   Положительная нормаль направлена в ту же сторону, куда перемещается буравчик (с

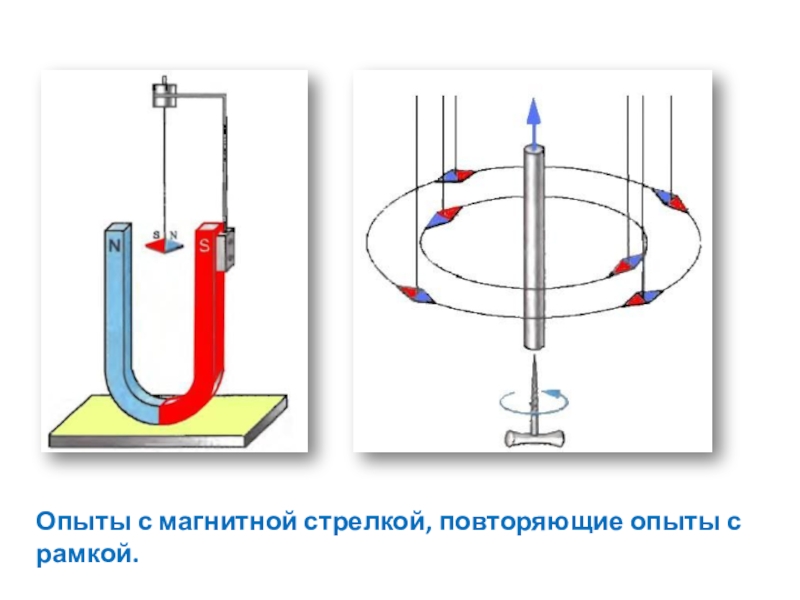

Слайд 12Опыты с магнитной стрелкой, повторяющие опыты с рамкой.

Опыты с магнитной стрелкой, повторяющие опыты с рамкой.

Слайд 13 В магнитном поле прямолинейного проводника с током магнитная

стрелка в каждой точке устанавливается по касательной к окружности.

Плоскость окружности перпендикулярна проводу, а центр её лежит на оси провода.

Направление вектора магнитной индукции устанавливают с помощью правила буравчика.

В магнитном поле прямолинейного проводника с током магнитная стрелка в каждой точке устанавливается по

Слайд 14 Наглядную картину магнитного поля можно получить, если

построить так называемые линии магнитной индукции.

Линии магнитной индукции – линии, касательные к которым направлены так же, как и вектор В в данной точке поля.

Линии магнитной индукции

Наглядную картину магнитного поля можно получить, если построить так называемые линии магнитной индукции.

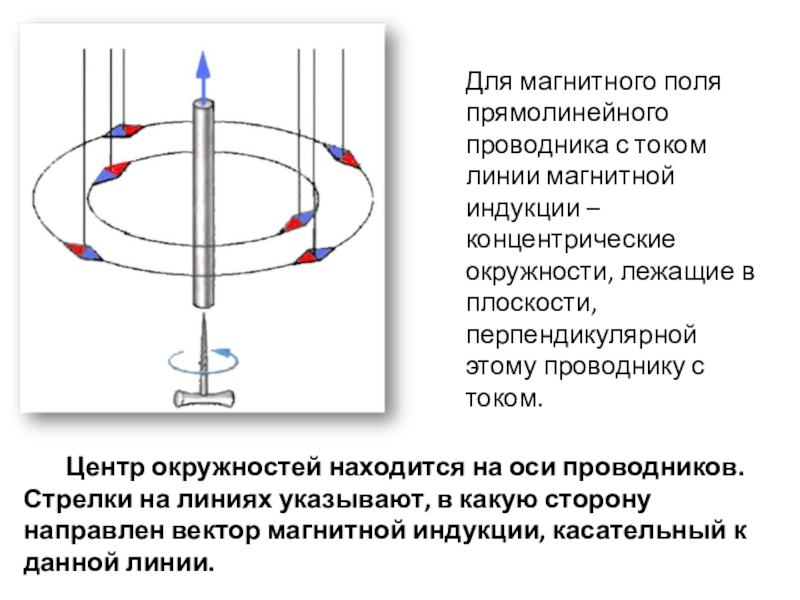

Слайд 15Для магнитного поля прямолинейного проводника с током линии магнитной индукции –

концентрические окружности, лежащие в плоскости, перпендикулярной этому проводнику с током.

Центр окружностей находится на оси проводников.
Стрелки на линиях указывают, в какую сторону направлен вектор магнитной индукции, касательный к данной линии.

Для магнитного поля прямолинейного проводника с током линии магнитной индукции – концентрические окружности, лежащие в плоскости, перпендикулярной

Слайд 16 Если длина соленоида много больше его диаметра,

то магнитное поле внутри соленоида можно считать однородным.
Линии магнитной индукции такого поля параллельны и находятся на равных расстояниях друг от друга.

Картина магнитного поля катушки с током (соленоида).

Если длина соленоида много больше его диаметра, то магнитное поле внутри соленоида можно

Слайд 17 Линии магнитной индукции поля Земли подобны линиям магнитной

индукции поля соленоида.

Магнитный северный полюс N близок к южному географическому полюсу, а магнитный южный полюс S – к северному географическому полюсу.

Ось такого большого магнита составляет с осью вращения Земли угол 11, 5°. Периодически магнитные полюсы меняют свою полярность (последняя замена была 30 тыс. лет назад).

Линии магнитной индукции поля Земли подобны линиям магнитной индукции поля соленоида.Магнитный северный полюс N

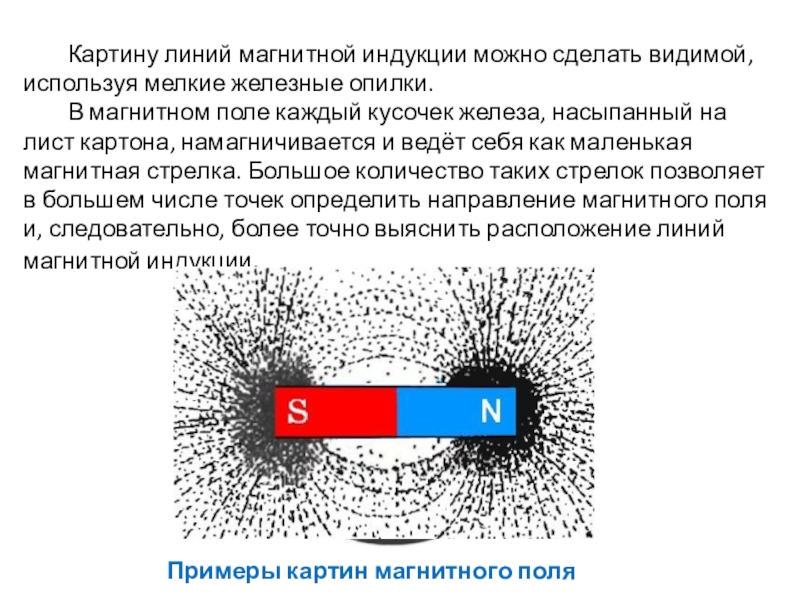

Слайд 18 Картину линий магнитной индукции можно сделать видимой,

используя мелкие железные опилки.
В магнитном поле каждый кусочек железа, насыпанный на лист картона, намагничивается и ведёт себя как маленькая магнитная стрелка. Большое количество таких стрелок позволяет в большем числе точек определить направление магнитного поля и, следовательно, более точно выяснить расположение линий магнитной индукции.

Примеры картин магнитного поля

Картину линий магнитной индукции можно сделать видимой, используя мелкие железные опилки.

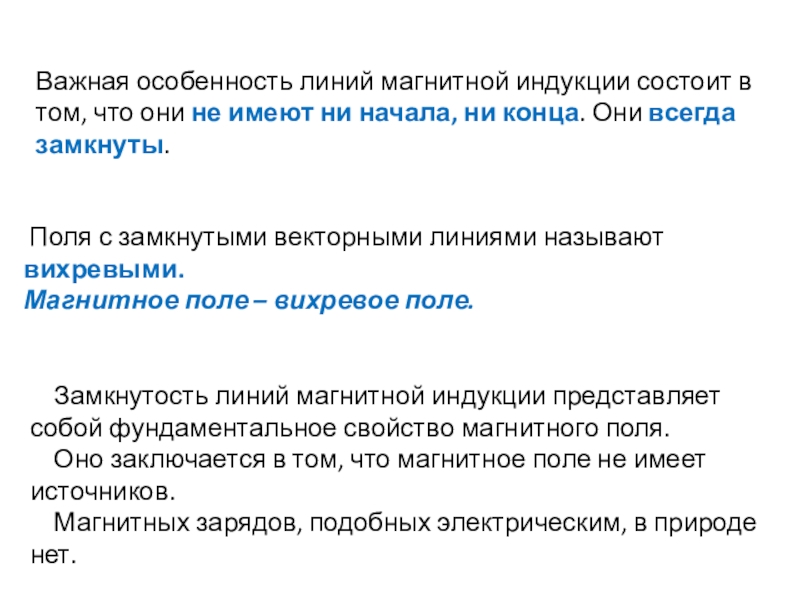

Слайд 19Важная особенность линий магнитной индукции состоит в том, что они не

имеют ни начала, ни конца. Они всегда замкнуты.

Поля с замкнутыми векторными линиями называют вихревыми.
Магнитное поле – вихревое поле.

Замкнутость линий магнитной индукции представляет собой фундаментальное свойство магнитного поля.
Оно заключается в том, что магнитное поле не имеет источников.
Магнитных зарядов, подобных электрическим, в природе нет.

Важная особенность линий магнитной индукции состоит в том, что они не имеют ни начала, ни конца. Они

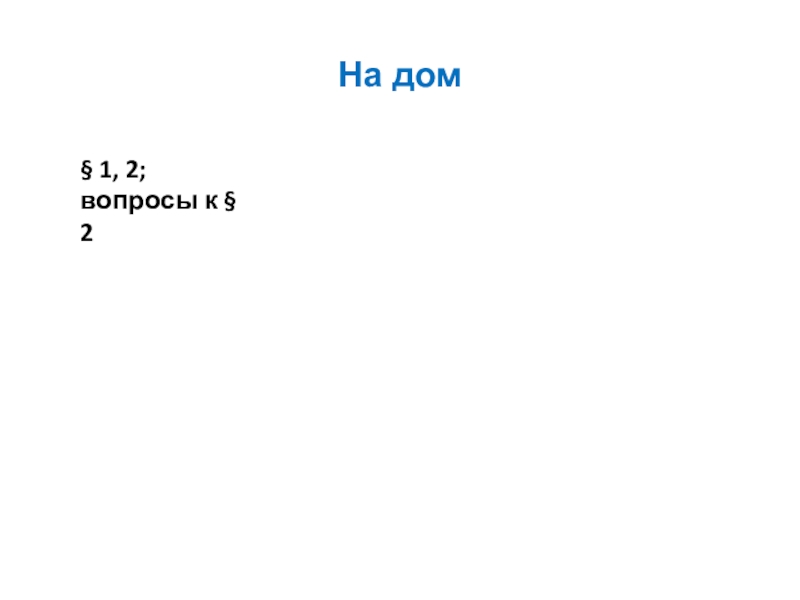

Слайд 20На дом
§ 1, 2;
вопросы к § 2

На дом§ 1, 2;вопросы к § 2

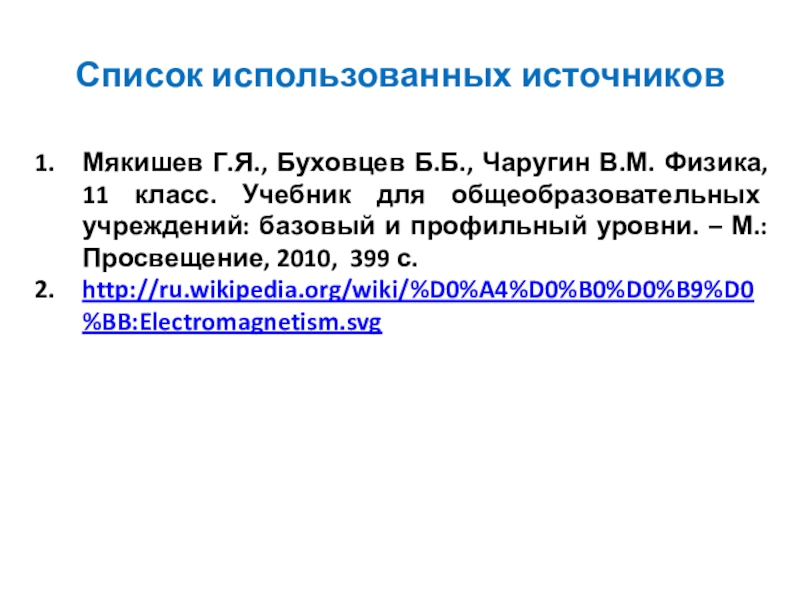

Слайд 21Список использованных источников
Мякишев Г.Я., Буховцев Б.Б., Чаругин В.М. Физика, 11 класс.

Учебник для общеобразовательных учреждений: базовый и профильный уровни. – М.: Просвещение, 2010, 399 с.
http://ru.wikipedia.org/wiki/%D0%A4%D0%B0%D0%B9%D0%BB:Electromagnetism.svg
Список использованных источниковМякишев Г.Я., Буховцев Б.Б., Чаругин В.М. Физика, 11 класс. Учебник для общеобразовательных учреждений: базовый и
