Презентация, доклад на тему Урок 62 Момент силы правило моментов

Содержание

«- Я землю бы мог повернуть рычагом,лишь дайте мне точку опоры».(Прокл, V век)

Слайд 17 класс


Момент силы

7 классМомент силы

Слайд 2«- Я землю бы мог повернуть рычагом,
лишь дайте мне точку опоры».
(Прокл,

V век)
«- Я землю бы мог повернуть рычагом,лишь дайте мне точку опоры».(Прокл, V век)

Слайд 3Задача №1
Сформулируйте задачу к данному рисунку.

Задача №1Сформулируйте задачу к данному рисунку.

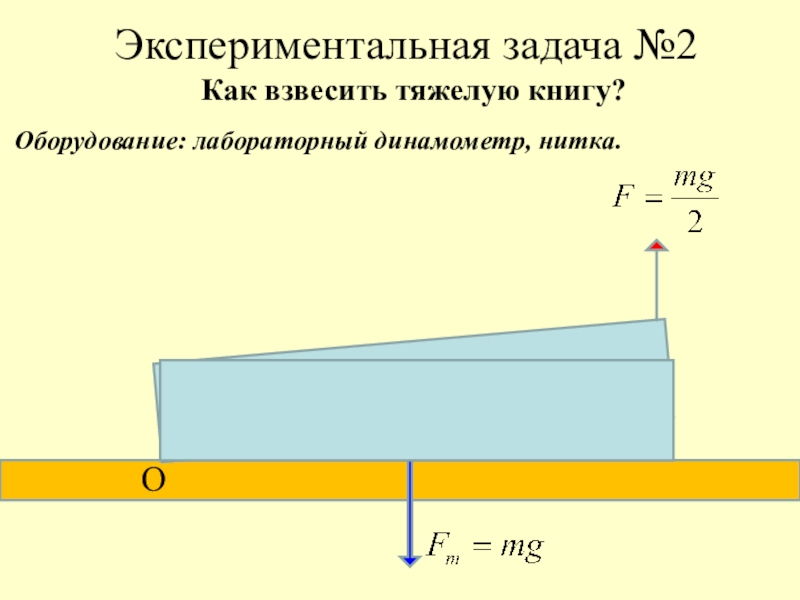

Слайд 4Экспериментальная задача №2


О
С




Как взвесить тяжелую книгу?
Оборудование: лабораторный динамометр, нитка.

Экспериментальная задача №2ОСКак взвесить тяжелую книгу?Оборудование: лабораторный динамометр, нитка.

Слайд 5Экспериментальная задача №3






О
Будет ли этот рычаг находиться в равновесии?
Как

он будет двигаться?
Что нужно сделать (не прикасаясь к грузам), чтобы рычаг находился в равновесии?
Экспериментальная задача №31Н3НО Будет ли этот рычаг находиться в равновесии? Как он будет двигаться? Что нужно сделать

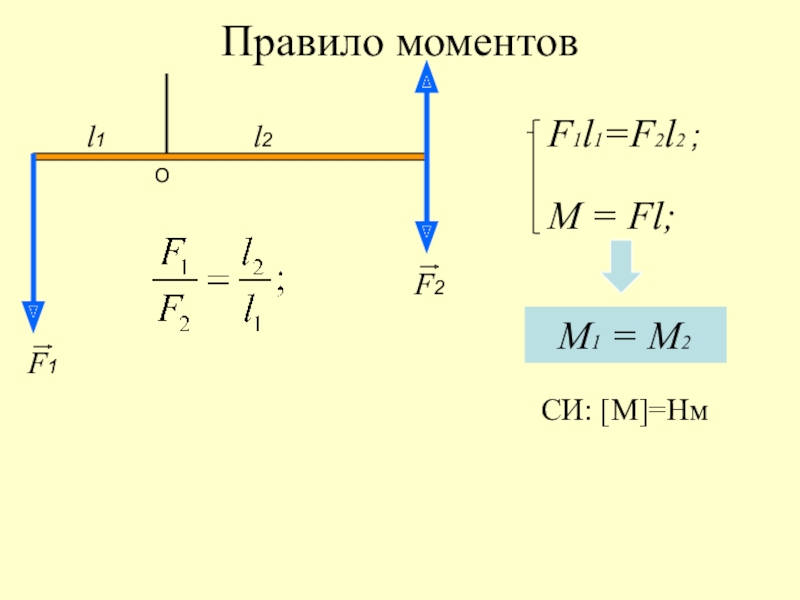

Слайд 6Правило моментов
F1l1=F2l2 ;
   М1 = М2

M = Fl;

F1
F2
O
l1
l2

СИ: [M]=Нм

Правило моментовF1l1=F2l2 ;   М1 = М2    M = Fl;F1F2Ol1l2СИ: [M]=Нм

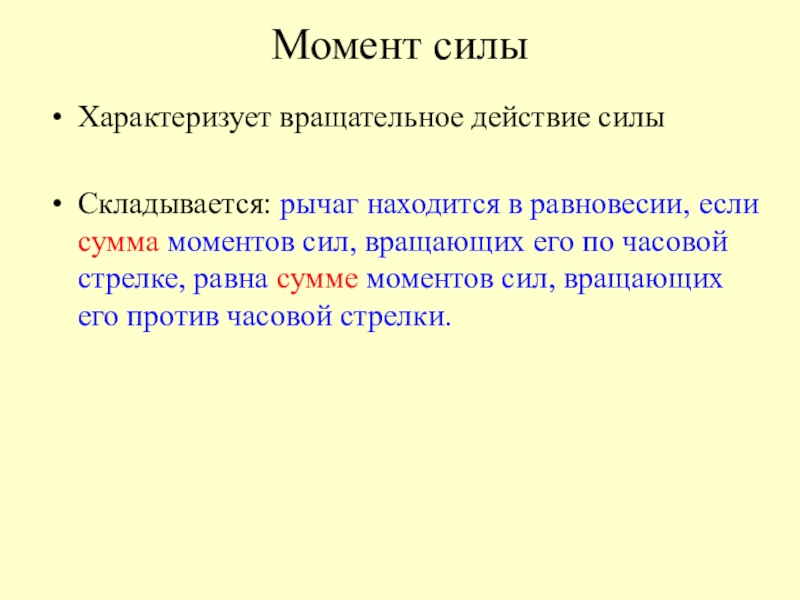

Слайд 8Момент силы
Характеризует вращательное действие силы

Складывается: рычаг находится в равновесии, если сумма

моментов сил, вращающих его по часовой стрелке, равна сумме моментов сил, вращающих его против часовой стрелки.
Момент силыХарактеризует вращательное действие силыСкладывается: рычаг находится в равновесии, если сумма моментов сил, вращающих его по часовой

Слайд 9Задачи:
№4. На рычаг действует сила 5 Н. Плечо силы равно 50

см. Чему равен момент этой силы?
Ответ: 2,5 Н м
№5. К невесомому рычагу приложены две силы. Их моменты равны. Будет ли рычаг находиться в равновесии?


Ответ: рычаг не будет находиться в равновесии, т. к. обе силы вращают его против часовой стрелки.

Задачи:№4. На рычаг действует сила 5 Н. Плечо силы равно 50 см. Чему равен момент этой силы?Ответ:

Слайд 10№5. Момент силы F1 равен 1 Нм. На каком расстоянии справа

от оси вращения нужно прикрепить груз весом 4Н, чтобы рычаг находился в равновесии?



4 H

F1

Ответ: 25 см.

№5. Момент силы F1 равен 1 Нм. На каком расстоянии справа от оси вращения нужно прикрепить груз

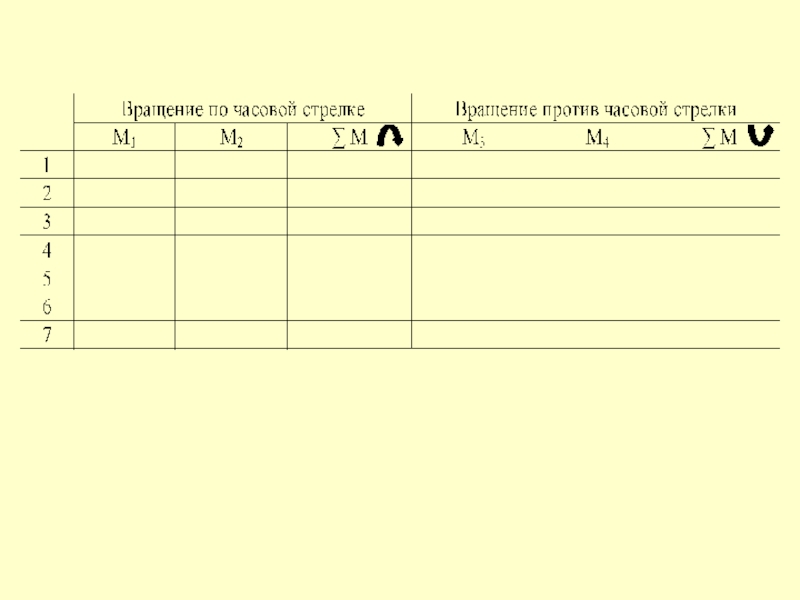

Слайд 114
6
7
5
1
3
2
Проверим свои знания
Мозаика «Момент силы»

4675132Проверим свои знанияМозаика «Момент силы»

Слайд 12Вопрос №1

По какой формуле определяется момент силы?




Вопрос №1По какой формуле определяется момент силы?

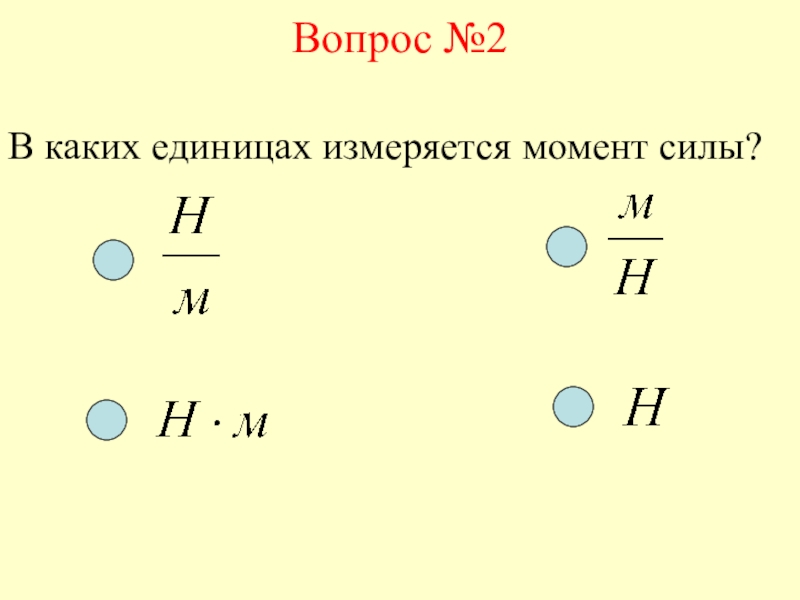

Слайд 13Вопрос №2


В каких единицах измеряется момент силы?





Вопрос №2 В каких единицах измеряется момент силы?

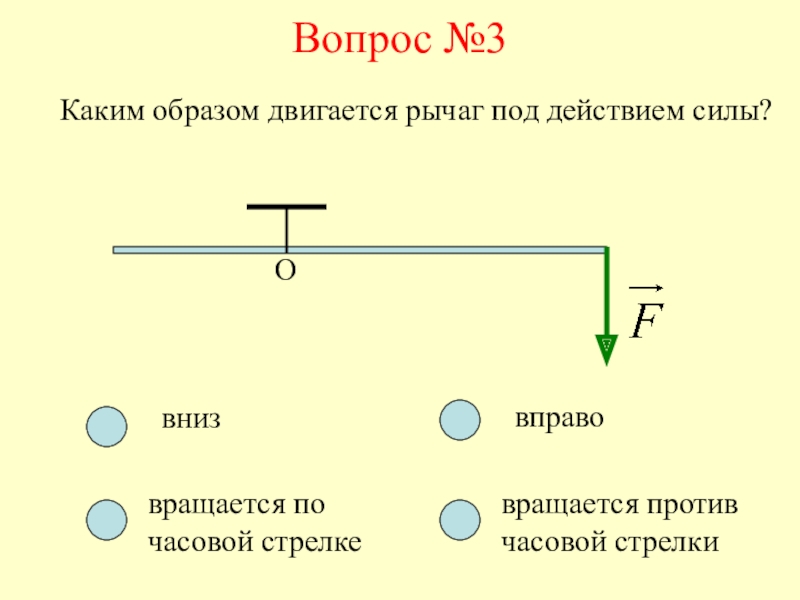

Слайд 14Вопрос №3


О
Каким образом двигается рычаг под действием силы?




вниз
вращается по часовой стрелке
вращается

против часовой стрелки


вправо

Вопрос №3ОКаким образом двигается рычаг под действием силы?внизвращается по часовой стрелкевращается против часовой стрелкивправо

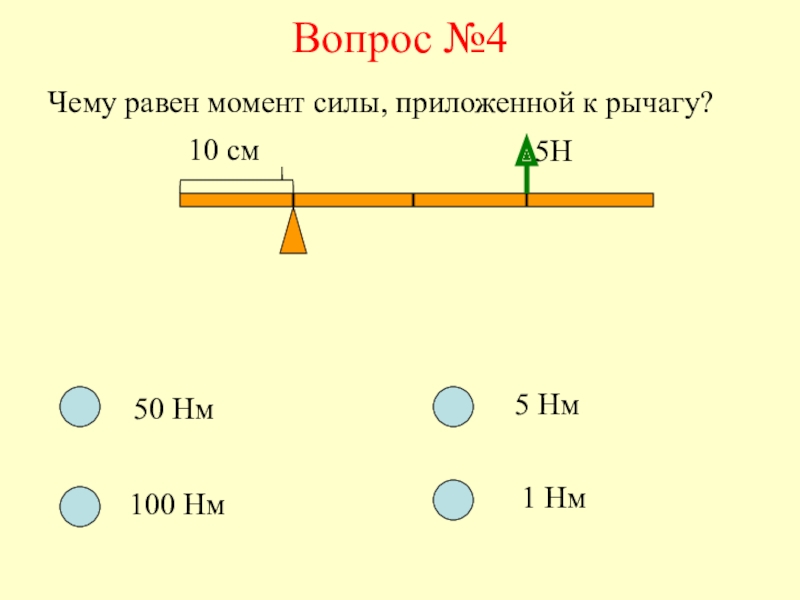

Слайд 15Вопрос №4
Чему равен момент силы, приложенной к рычагу?


10 см






50 Нм
100 Нм
5

Нм

1 Нм

Вопрос №4Чему равен момент силы, приложенной к рычагу?10 см5Н50 Нм100 Нм5 Нм1 Нм

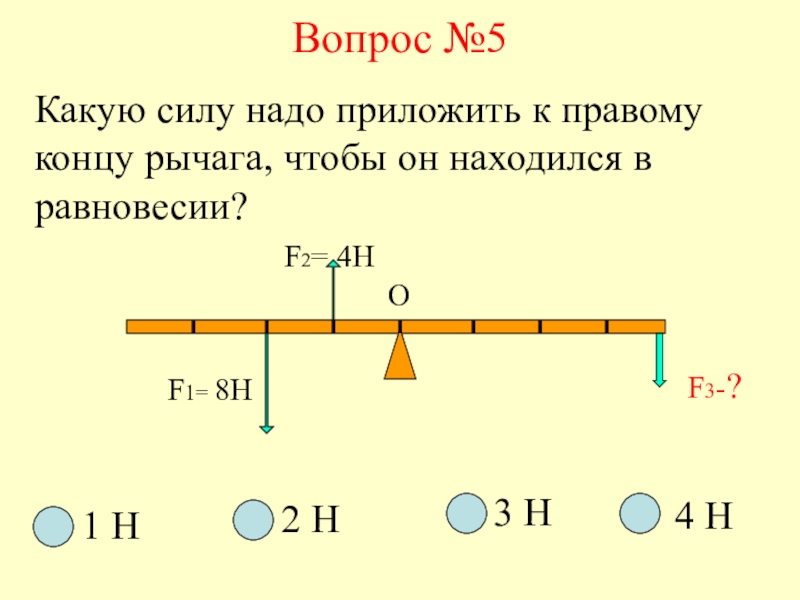

Слайд 16Вопрос №5





F1= 8H
F3-?
О
Какую силу надо приложить к правому концу рычага, чтобы

он находился в равновесии?
F2= 4H






1 Н

2 Н

3 Н

4 Н


Вопрос №5F1= 8HF3-?ОКакую силу надо приложить к правому концу рычага, чтобы он находился в равновесии?

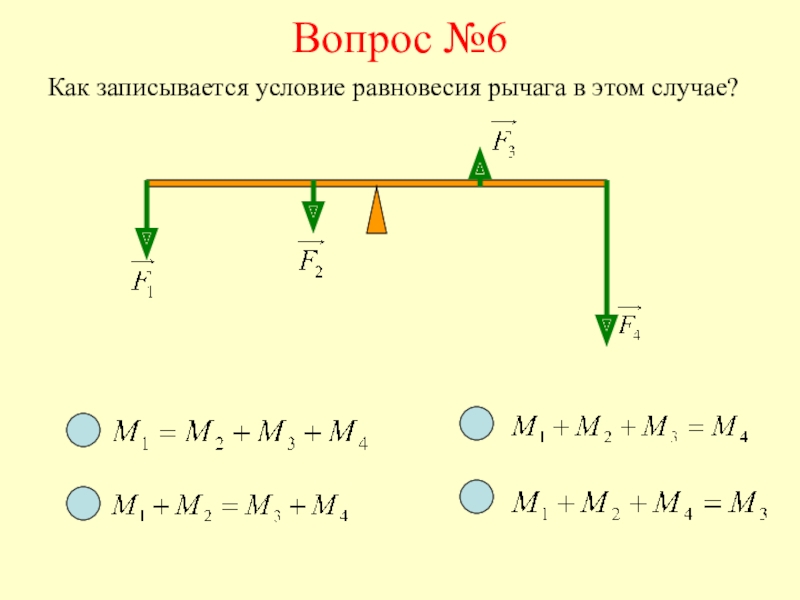

Слайд 17Вопрос №6
Как записывается условие равновесия рычага в этом случае?







Вопрос №6Как записывается условие равновесия рычага в этом случае?

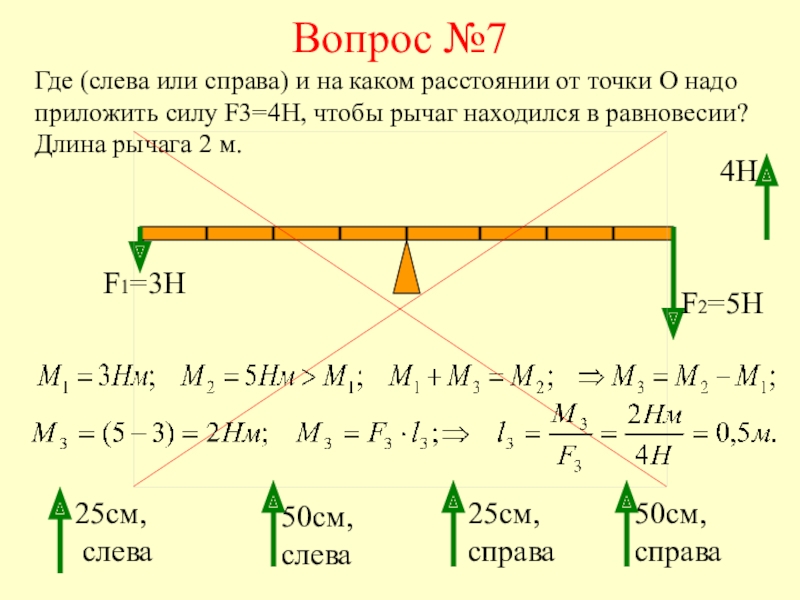

Слайд 18Вопрос №7

Где (слева или справа) и на каком расстоянии от точки

О надо приложить силу F3=4H, чтобы рычаг находился в равновесии? Длина рычага 2 м.


F1=3H

F2=5H

25см,
слева

50см,
слева

25см,
справа

50см,
справа


Вопрос №7Где (слева или справа) и на каком расстоянии от точки О надо приложить силу F3=4H, чтобы

Слайд 19


Все понятно
В целом понятно, но остались вопросы
Ничего не понял(а)

Все понятноВ целом понятно, но остались вопросыНичего не понял(а)

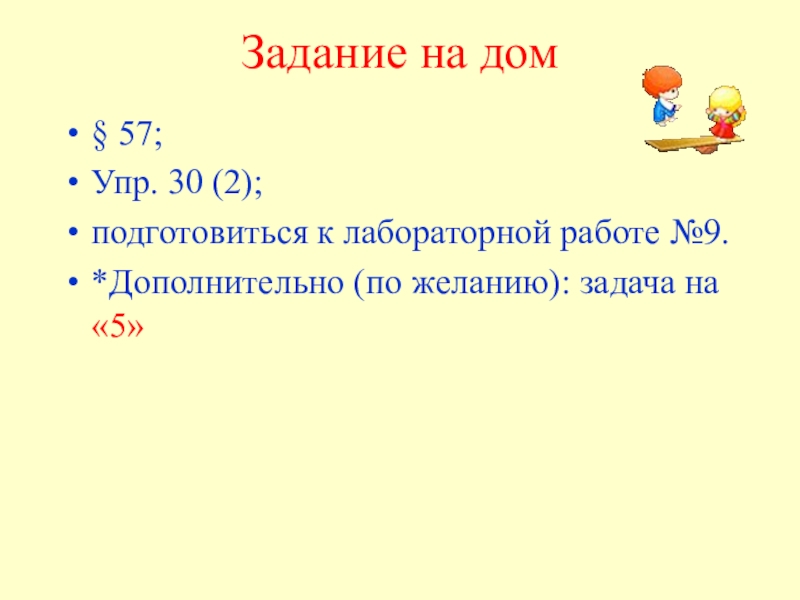

Слайд 20Задание на дом
§ 57;
Упр. 30 (2);
подготовиться к лабораторной работе №9.
*Дополнительно

(по желанию): задача на «5»
Задание на дом§ 57; Упр. 30 (2);подготовиться к лабораторной работе №9.*Дополнительно (по желанию): задача на «5»

Слайд 21Задача на «5»
С какой силой натянута двуглавая мышца руки, если человек

удерживает груз массой 2 кг? Считать, что а=5см, b=35 см.
Дает ли такой рычаг выигрыш в силе?
Целесообразно ли такое устройство?

Известно, что предплечье человека представляет собой рычаг второго рода.

Задача на «5»С какой силой натянута двуглавая мышца руки, если человек удерживает груз массой 2 кг? Считать,

Слайд 22Спасибо всем за работу на уроке.
До свидания!

Спасибо всем за работу на уроке. До свидания!

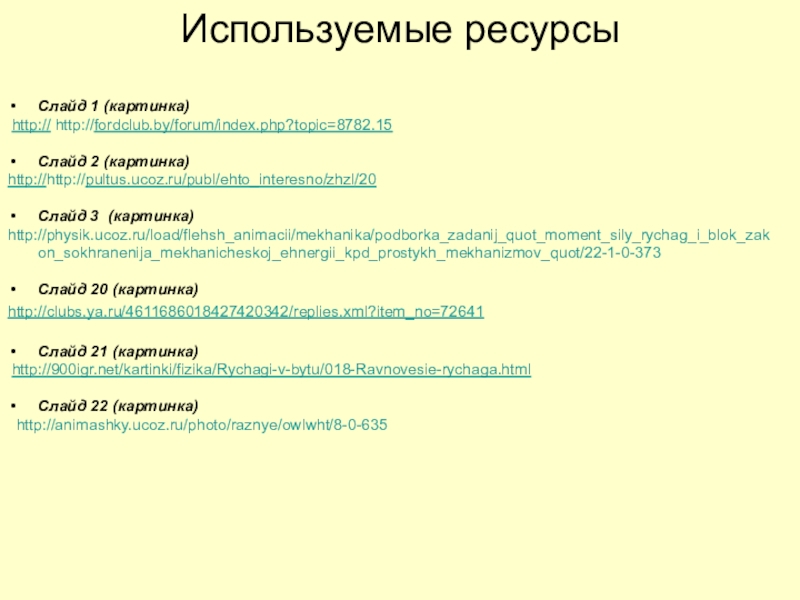

Слайд 23Используемые ресурсы
